Caractéristiques techniques	Commutateur Ethernet 5 ports, 10/100/1000 Mbps, non manageable
Type d'alimentation	Alimentation externe, 5V/1A
Dimensions	10.2 x 4.1 x 1.0 pouces (25.9 x 10.4 x 2.5 cm)
Poids	0.77 lb (0.35 kg)
Utilisation	Idéal pour les petites entreprises et les réseaux domestiques, permet de connecter plusieurs appareils en réseau local
Maintenance	Pas de maintenance requise, fonctionnement plug-and-play
Sécurité	Protection contre les surcharges et les courts-circuits
Garantie	Garantie limitée de 3 ans
Informations générales	Compatible avec la norme IEEE 802.3, 802.3u, 802.3ab

FOIRE AUX QUESTIONS - GS305Pv2 NETGEAR

Comment réinitialiser mon commutateur NETGEAR GS305Pv2 aux paramètres d'usine ?

Pour réinitialiser le commutateur, localisez le bouton de réinitialisation sur le boîtier. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants LED clignotent. Cela restaurera les paramètres d'usine.

Pourquoi mon commutateur NETGEAR GS305Pv2 ne s'allume-t-il pas ?

Vérifiez que l'alimentation est correctement branchée et que le câble d'alimentation est en bon état. Assurez-vous également que la prise électrique fonctionne correctement.

Comment connecter des appareils à mon commutateur NETGEAR GS305Pv2 ?

Utilisez des câbles Ethernet pour connecter vos appareils aux ports disponibles sur le commutateur. Assurez-vous que les câbles sont bien enfoncés.

Quels types de câbles puis-je utiliser avec le commutateur NETGEAR GS305Pv2 ?

Vous pouvez utiliser des câbles Ethernet de catégorie 5e ou supérieure (Cat5e, Cat6, etc.) pour garantir des performances optimales.

Mon commutateur ne détecte pas certains appareils, que puis-je faire ?

Vérifiez que les câbles Ethernet sont correctement connectés. Testez les appareils sur d'autres ports du commutateur pour identifier si le problème vient d'un port spécifique.

Le commutateur NETGEAR GS305Pv2 supporte-t-il le PoE ?

Non, le GS305Pv2 n'est pas un commutateur PoE. Pour alimenter des appareils via Ethernet, vous aurez besoin d'un modèle spécifiquement conçu pour le PoE.

Comment vérifier si mon commutateur fonctionne correctement ?

Vérifiez les voyants LED sur le commutateur. Un voyant vert indique une connexion active, tandis qu'un voyant orange peut indiquer un problème de connexion. Consultez le manuel d'utilisation pour plus de détails sur les voyants.

Puis-je utiliser ce commutateur avec un routeur ?

Oui, le commutateur NETGEAR GS305Pv2 peut être utilisé avec un routeur pour étendre le nombre de ports disponibles sur votre réseau local.

Comment savoir combien d'appareils peuvent être connectés à mon commutateur ?

Le NETGEAR GS305Pv2 dispose de 5 ports Ethernet, ce qui vous permet de connecter jusqu'à 5 appareils simultanément.

MODE D'EMPLOI GS305Pv2 NETGEAR

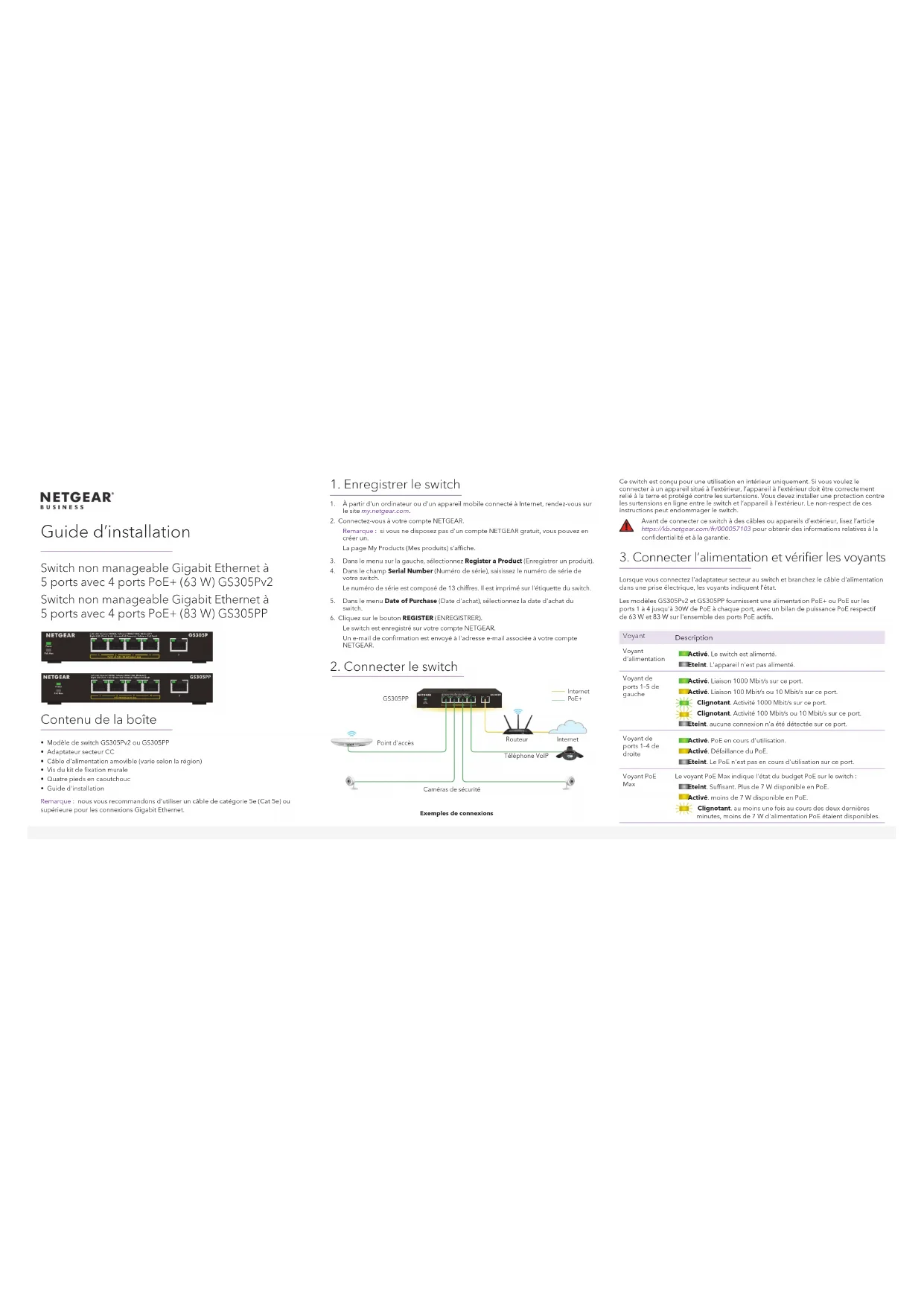

Guide d'installation

Switch non manageable Gigabit Ethernet à 5 ports avec 4 ports PoE+ (63 W) GS305Pv2 Switch non manageable Gigabit Ethernet à 5 ports avec 4 ports PoE+ (83 W) GS305PP

NETGEAR LAD: 160 MHz (100MHz, 500 MHz, 1000 MHz, 5000 MHz, 5000 MHz, 5000 MHz, 5000 MHz, 5000 MHz, 5000 MHz, 5000 MHz, 5000 MHz, 5000 MHz, 5000 MHz, 5000 MHz, 5000 MHz, 5000 MHz, 5000 MHz, 50 NetGEAR LAD: 160 MHz (100MHz, 500 MHz, 1000 MHz, 5000 MHz, 5000 MHz, 5000 MHz, 5000 MHz, 5000 MHz, 5000 MHz, 5000 MHz, 5000 MHz, 50 NetGEAR LAD: 160 MHz (100MHz, 500 MHz, 1000 MHz, 50OHz, 50OHz, 50OHz, 50OHz, 50OHz, 50OHz, 50OHz, 50OHz, 50OHz, 5 NetGEAR LAD: 160 MHz (100MHz, 50OHz, 10OHz, 5OHz, 5OHz, 5OHz, 5OHz, 5OHz, 5OHz, 5OHz, 5OHz, 5OHz, 5 NetGEAR LAD: 160 MHz (10OHz, 5OHz, 1OHz, 5OHz, 5OHz, 5OHz, 5OHz, 5OHz, 5OHz, 5OHz, 5OHz, 5OHz)

Contenu de la boîte

• Modèle de switch GS305Pv2 ou GS305PP
• Adaptateur secteur CC
• Câble d'alimentation amovible (varie selon la région)
  • Vis du kit de fixation murale
  • Quatre pieds en caoutchouc
• Guide d'installation

Remarque : nous vous recommandons d'utiliser un câble de catégorie 5e (Cat 5e) ou supérieure pour les connexions Gigabit Ethernet.

1. Enregistrer le switch

1. À partir d'un ordinateur ou d'un appareil mobile connecté à Internet, rendez-vous sur le site my.netgear.com.
2. Connectez-vous à votre compte NETGEAR.
   Remarque : si vous ne disposez pas d'un compte NETGEAR gratuit, vous pouvez en créer un.
   La page My Products (Mes produits) s'affiche.
3. Dans le menu sur la gauche, sélectionnez Register a Product (Enregistrer un produit).

4. Dans le champ Serial Number (Numéro de série), saisissez le numéro de série de votre switch.
   Le numéro de série est composé de 13 chiffres. Il est imprimé sur l'étiquette du switch.

5. Dans le menu Date of Purchase (Date d'achat), sélectionnez la date d'achat du switch.

6. Cliquez sur le bouton REGISTER (ENREGISTRER).

Le switch est enregistré sur votre compte NETGEAR.

Un e-mail de confirmation est envoyé à l'adresse e-mail associée à votre compte NETGEAR.

2. Connecter le switch

Exemples de connexions

Ce switch est conçu pour une utilisation en intérieur uniquement. Si vous voulez le connecter à un appareil situé à l'extérieur, l'appareil à l'extérieur doit être correctement relié à la terre et protégé contre les surtensions. Vous devez installer une protection contre les surtensions en ligne entre le switch et l'appareil à l'extérieur. Le non-respect de ces instructions peut endommager le switch.

Avant de connecter ce switch à des câbles ou appareils d'extérieur, lisez l'article https://kb.netgear.com/fr/000057103 pour obtenir des informations relatives à la confidentialité et à la garantie.

3. Connecter l'alimentation et vérifier les voyants

Lorsque vous connectez l'adaptateur secteur au switch et branchez le câble d'alimentation dans une prise électrique, les voyants indiquent l'état.

Les modèles GS305Pv2 et GS305PP fournissent une alimentation PoE+ ou PoE sur les ports 1 à 4 jusqu'à 30W de PoE à chaque port, avec un bilan de puissance PoE respectif de 63 W et 83 W sur l'ensemble des ports PoE actifs.

Voyant	Description
Voyant d'alimentation	Activé. Le switch est alimenté.Eteint. L'appareil n'est pas alimenté.
Voyant de ports 1-5 de gauche	Activé. Liaison 1000 Mbit/s sur ce port.Activé. Liaison 100 Mbit/s ou 10 Mbit/s sur ce port.Clignotant. Activité 1000 Mbit/s sur ce port.Clignotant. Activité 100 Mbit/s ou 10 Mbit/s sur ce port.Eteint. aucune connexion n'a été détectée sur ce port.
Voyant de ports 1-4 de droite	Activé. PoE en cours d'utilisation.Activé. Défaillance du PoE.Eteint. Le PoE n'est pas en cours d'utilisation sur ce port.
Voyant PoE Max	Le voyant PoE Max indique l'état du budget PoE sur le switch :Eteint. Suffisant. Plus de 7 W disponible en PoE.Activé. moins de 7 W disponible en PoE.Clignotant. au moins une fois au cours des deux dernières minutes, moins de 7 W d'alimentation PoE étaient disponibles.

Considérations relatives au PoE

L'alimentation PoE et PoE+ fournie par le switch est traitée par priorité dans l'ordre croissant des ports (du port 1 au port 4), avec un budget de puissance total de 63 Watts pour le switch GS305Pv2 et de 83 W pour le switch GS305PP. Si les besoins en alimentation des appareils alimentés liés dépassent le budget d'alimentation total du switch, l'appareil alimenté ayant le numéro le plus élevé n'est plus alimenté pour que les appareils alimentés liés aux ports prioritaires (avec les numéros les moins élevés) soient pris en charge en premier.

Dépannage du PoE

Voici quelques conseils qui vous aideront à corriger les problèmes de PoE qui peuvent survenir :

• Si le voyant PoE Max est jaune, déconnectez un ou plusieurs appareils PoE pour empêcher le dépassement d'abonnement PoE. Commencez par débrancher le périphérique à partir du port ayant le numéro de port le plus élevé.
• Pour chaque appareil alimenté connecté au switch, le voyant du port droit associé sur le switch s'allume en vert fixe. Si le voyant correspondant au bon port s'allume en orange, une défaillance de PoE s'est produite en raison de l'une des conditions répertoriées dans le tableau suivant.

Condition d'erreur PoE Solution possible

Un court-circuit lié au PoE s'est produit sur le port. Le problème vient plus probablement de l'appareil alimenté lié. Vérifiez l'état de l'appareil alimenté ou redémarrez-le en le déconnectant puis le reconnectant.

La demande en alimentation PoE de l'appareil alimenté dépasse le niveau maximum autorisé par le switch. Le niveau maximum est de 15,4 W pour une connexion PoE ou de 30 W pour une connexion PoE.

Le courant PoE sur le port dépasse la limite de classification de l'appareil alimenté.
La tension PoE du port est hors de la plage que le switch autorise.
Redémarrez le switch afin de voir si le problème se résout de lui-même.

© NETGEAR, Inc., NETGEAR et le logo NETGEAR sont des marques commerciales de NETGEAR, Inc. Toutes les marques commerciales autres que NETGEAR sont utilisées à des fins de référence uniquement. Octobre 2021

Fixer le switch au mur

Nous vous recommandons d'utiliser les vis de fixation fournies avec le switch.

1. Repérez les deux trous de montage sur le panneau inférieur du switch.
2. Marquez et percez deux trous de fixation dans le mur.
3. Les deux trous de fixation doivent être espacés de 38,9 mm de centre à centre. Insérez les chevilles fournies dans le mur et serrez les vis avec un tournevis cruciforme n° 2.

Laissez une partie saillante d'environ 4 mm pour chaque vis par rapport au mur de sorte à pouvoir insérer les vis dans les trous sur le panneau du bas.

Remarque : les vis ont un diamètre de 4,2 mm et une longueur de 25 mm.

Spécifications

Spécification Description

Interface réseau Connecteur RJ-45 pour 100BASE-T, 100BASE-TX, ou 10BASE-T
Câble réseau Câble Ethernet de catégorie S (Cat 5) ou supérieure
Ports 5 au total. Les ports 1-4 peuvent fournir le PoE+; le port 5 est un port de liaison montante.
Adaptateur secteur Modèle GS305Pv2 : Entrée CC 54 V à 1,25 AModèle GS305PP : Entrée CC 54 V à 1,66 A
Consommation électrique Modèle GS305Pv2 : 67,5 W maximum ; 1,4 W en veilleModèle GS305PP : 88,89 W maximum ; 1,55 W en veille
Bilan de puissance PoE	Modèle GS305Pv2 : 30 W maximum par port PoE+ avec un budget de puissance PoE total de 63 W pour le switchModèle GS305PP : 30 W maximum par port PoE+ avec un budget de puissance PoE total de 83 W pour le switch
Dimensions : (L x P x H)	158 x 101 x 29 mm
Poids	0,41 kg
Température de fonctionnement	0 à 40 °C
Humidité de fonctionnement	10 % à 90 % d'humidité relative, sans condensation

Support et communauté

Visitez netgear.com/support pour obtenir des réponses à vos questions et accéder aux derniers téléchargements.

Vous pouvez également consulter notre communauté NETGEAR pour obtenir de bons conseils sur community.netgear.com.

Règlementation et aspects juridiques

Pour les informations à propos de la conformité réglementaire, y compris la Déclaration de conformité pour l'UE, rendez-vous sur https://www.netgear.com/about/regulatory/.

Avant de brancher l'alimentation, reportez-vous au document de conformité légale.

N'utilisez pas ce périphérique à l'extérieur. La source PoE est destinée à une connexion à l'intérieur d'un bâtiment uniquement.
