ProSafe GS108v4 - Commutateur NETGEAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau Gigabit Ethernet non géré
Marque	NETGEAR
Modèle	ProSafe GS108v4
Nombre de ports	8 ports RJ-45 10/100/1000 Mbps
Interface réseau	Connecteur RJ-45 pour 10BASE-T, 100BASE-TX, 1000BASE-T
Alimentation	Adaptateur secteur 12 V CC, 0,5 A
Consommation électrique	4,9 W max.
Dimensions (L x P x H)	158 x 102 x 27 mm
Poids	0,47 kg
Température de fonctionnement	0 à 40 °C (avec adaptateur)
Humidité de fonctionnement	10 % à 90 % d'humidité relative, sans condensation
Fixation murale	Possible, kit fourni, entraxe 80 mm
Voyants LED	Alimentation et liaison/activité par port (débit 10/100/1000)
Fonctions principales	Commutateur Gigabit non géré, plug-and-play, détection automatique de débit, contrôle de flux 802.3x
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Usage intérieur uniquement. Ne pas exposer à l'humidité. Protection contre les surtensions requise pour connexions extérieures.
Pièces détachées et réparabilité	Non applicable (appareil non réparable par l'utilisateur). Contacter le support NETGEAR pour tout défaut.
Informations générales	Conforme aux normes CE, FCC. Garantie limitée NETGEAR.

FOIRE AUX QUESTIONS - ProSafe GS108v4 NETGEAR

Comment brancher le commutateur Netgear ProSafe GS108v4 ?

Connectez l'adaptateur secteur fourni au commutateur et à une prise électrique. Branchez vos périphériques réseau (ordinateurs, imprimantes, etc.) sur les ports Ethernet à l'aide de câbles RJ-45. Le commutateur fonctionne en plug-and-play : aucune configuration n'est nécessaire.

Comment interpréter les voyants LED du GS108v4 ?

Le voyant d'alimentation est allumé en continu lorsque le commutateur est sous tension. Pour chaque port, deux voyants indiquent la vitesse : les deux verts fixes pour 1000 Mbps, le gauche vert fixe pour 100 Mbps, le droit vert fixe pour 10 Mbps. Un clignotement vert indique une activité réseau.

Quelle est la consommation électrique du GS108v4 ?

La consommation maximale est de 4,9 W avec l'adaptateur secteur fourni (12 V, 0,5 A). C'est un appareil très économe en énergie.

Puis-je fixer le commutateur au mur ?

Oui, le GS108v4 peut être monté au mur à l'aide du kit de fixation fourni. L'entraxe des vis est de 80 mm. Assurez-vous que les ports Ethernet sont orientés vers le bas ou vers le haut selon votre installation.

Comment enregistrer mon produit NETGEAR ?

Rendez-vous sur my.netgear.com, connectez-vous ou créez un compte. Dans le menu 'Register a Product', saisissez le numéro de série à 13 chiffres (sur l'étiquette du commutateur) et la date d'achat. Cliquez sur Register. Un e-mail de confirmation vous sera envoyé.

Que faire si un voyant de port reste éteint ?

Un voyant éteint signifie qu'aucun périphérique n'est connecté ou que le câble est défectueux. Vérifiez la connexion du câble Ethernet, essayez un autre câble ou un autre port. Assurez-vous que le périphérique connecté est allumé et que sa carte réseau fonctionne.

Quelles sont les dimensions et le poids du GS108v4 ?

Le commutateur mesure 158 x 102 x 27 mm (L x P x H) et pèse 0,47 kg, ce qui le rend compact et léger pour une installation discrète.

Puis-je utiliser le GS108v4 avec des appareils extérieurs ?

Le commutateur est conçu pour une utilisation en intérieur uniquement. Si vous devez connecter un appareil extérieur, cet appareil doit être correctement mis à la terre et protégé contre les surtensions. Installez un protecteur de surtension en ligne entre le commutateur et l'appareil extérieur.

Comment nettoyer le commutateur ?

Débranchez l'alimentation avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits liquides, d'aérosols ou de chiffons abrasifs qui pourraient endommager l'appareil.

Où puis-je trouver les mises à jour et le support pour mon GS108v4 ?

Visitez le site netgear.com/support pour les derniers téléchargements, manuels et FAQ. Vous pouvez également consulter la communauté NETGEAR à community.netgear.com pour des conseils et de l'aide.

MODE D'EMPLOI ProSafe GS108v4 NETGEAR

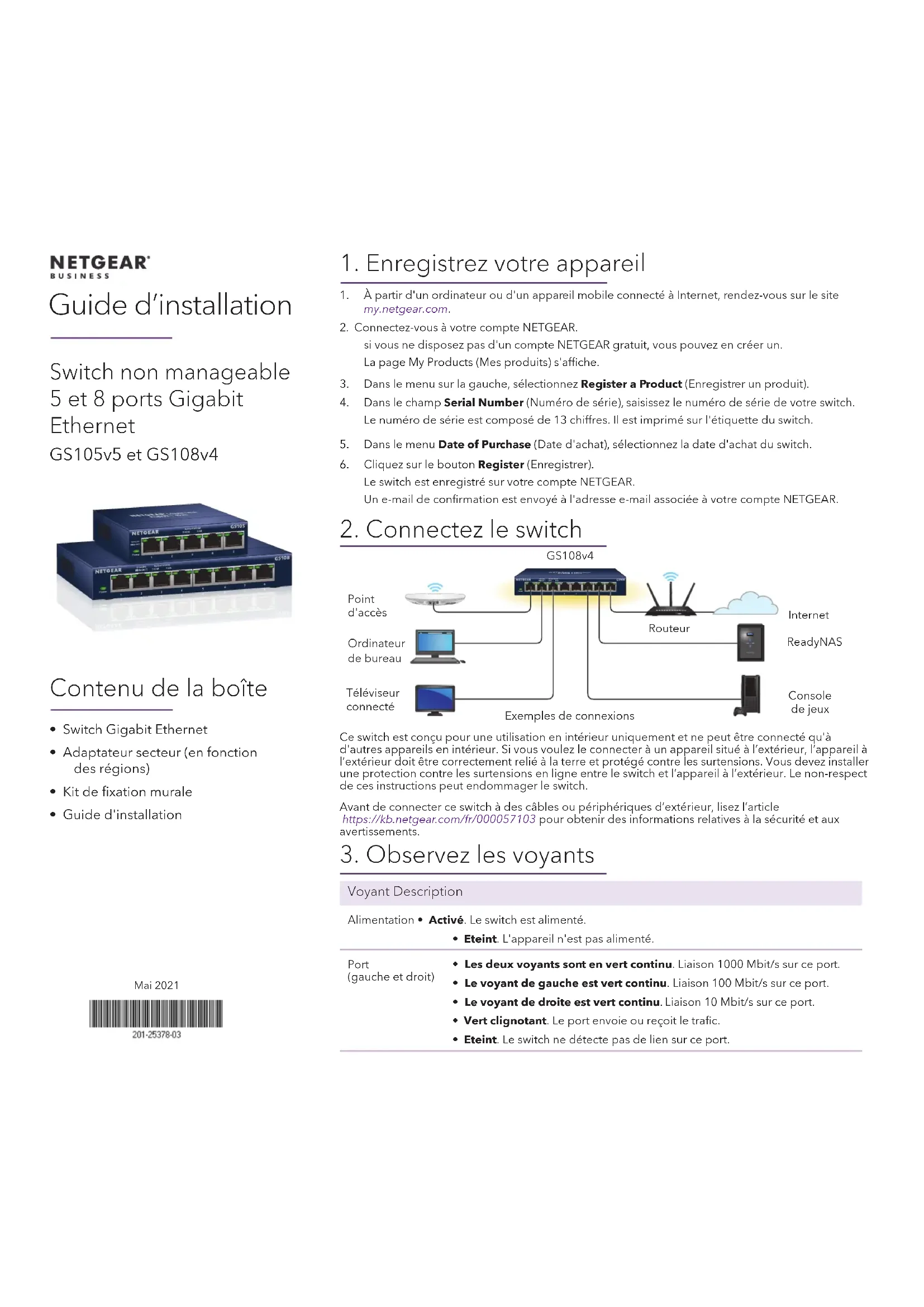

Guide d'installation

• Switch Gigabit Ethernet
• Adaptateur secteur (en fonction des régions) Kit de fixation murale
• Guide d'installation

1. Enregistrez votre appareil

1. À partir d'un ordinateur ou d'un appareil mobile connecté à Internet, rendez-vous sur le site my.netgear.com.
2. Connectez-vous à votre compte NETGEAR. Si vous ne disposez pas d'un compte NETGEAR gratuit, vous pouvez en créer un. La page My Products (Mes produits) s'affiche.
3. Dans le menu sur la gauche, sélectionnez Register a Product (Enregistrer un produit).
4. Dans le champ Serial Number (Numéro de série), saisissez le numéro de série de votre switch. Le numéro de série est composé de 13 chiffres. Il est imprimé sur l'étiquette du switch.
5. Dans le menu Date of Purchase (Date d'achat), sélectionnez la date d'achat du switch.
6. Cliquez sur le bouton Register (Enregistrer). Le switch est enregistré sur votre compte NETGEAR. Un e-mail de confirmation est envoyé à l'adresse e-mail associée à votre compte NETGEAR.

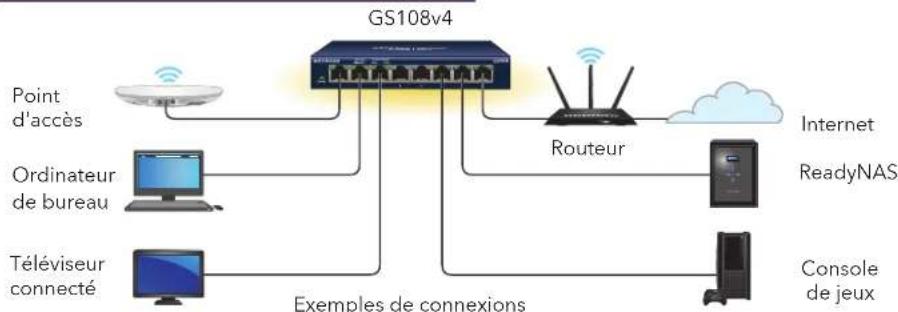

2. Connectez le switch

Ce switch est conçu pour une utilisation en intérieur uniquement et ne peut être connecté qu'à d'autres appareils en intérieur. Si vous voulez le connecter à un appareil situé à l'extérieur, l'appareil à l'extérieur doit être correctement relié à la terre et protégé contre les surtensions. Vous devez installer une protection contre les surtensions en ligne entre le switch et l'appareil à l'extérieur. Le non-respect de ces instructions peut endommager le switch.

Avant de connecter ce switch à des câbles ou périphériques d'extérieur, lisez l'article https://kb.netgear.com/fr/000057103 pour obtenir des informations relatives à la sécurité et aux avertissements.

3. Observe les voyants

Voyant Description

Alimentation • Activé. Le switch est alimenté.

Eteint. L'appareil n'est pas alimenté.

Port (gauche et droit)

• Les deux voyants sont en vert continu. Liaison 1000 Mbit/s sur ce port. Le voyant de gauche est vert continu. Liaison 100 Mbit/s sur ce port. Le voyant de droite est vert continu. Liaison 10 Mbit/s sur ce port.
• Vert clignotant. Le port envoie ou reçoit le traffic.
• Éteint. Le switch ne détecte pas de lien sur ce port.

Fixation murale du switch

Le panneau inférieur du switch comprend deux orifices de fixation. La distance centre à centre entre les orifices est de :

GS105v5: 46mm GS108v4: 80 mm (3,1 po)

Remarque: vous pouvez fixer le switch avec les ports Ethernet tournés vers le bas (sur la partie inférieure) comme indiqué ou avec les ports Ethernet tournés vers le haut.

1. Marquez le mur là où vous souhaitez percer les trous.
2. Insérez les chevilles fournies dans le mur.
3. Installez les vis fournies avec un tournevis Phillips N°2. Laissez environ 6 mm de chaque vis ressortir du mur.
4. Alignez les orifices sur le panneau inférieur du switch avec les vis et fixez le switch.

Caractéristiques techniques

Spécifications	Description
Interface réseau Connecteur RJ-45 pour 10BASE-T, 100BASE-TX ou 1000BASE-T
Adaptateur secteur Entrée CC 12 V à 0,5A
Humidité de fonctionnement 10 % à 90 % d'humidité relative, sans condensation
Spécifications	GS105v5 GS108v4
Ports 5 8
Consommation électrique 2,7W max. 4,9W max.
Poids	0,25 kg (0,56 lb)	0,47 kg (1,04 lb)
Dimensions : (L x P x H)	101 x 94 x 27 mm(4,0 x 3,7 x 1,1 po)	158 x 102 x 27 mm(6,2 x 4,0 x 1,1 po)
Température de fonctionnement du switch seul	0 à 50 °C	0 à 40 °C
Température de fonctionnement du switch avec l'adaptateur secteur fourni	0 à 40 °C	0 à 40 °C

Support et communauté

Visitez netgear. com/support pour obtenir des réponses à vos questions et accéder aux derniers téléchargements.

Vous pouvez également consulter notre communauté NETGEAR pour obtenir de bons conseils sur community.netgear.com.

Règlementation et aspects juridiques

Pour les informations à propos de la conformité réglementaire, y compris la Déclaration de conformité pour l'UE, rendez-vous sur https://www.netgear.com/about/regulatory/. Avant de brancher l'alimentation, reportez-vous au document de conformité légale.
