Type de produit	Commutateur Gigabit non manageable
Modèle	ProSafe JGS516v2
Nombre de ports	16 ports RJ-45
Débit	10/100/1000 Mbps
Dimensions (L x P x H)	328 mm x 169 mm x 43 mm
Poids	1.47 kg
Alimentation	Interne, 100-240V CA, 0.5A, 50/60 Hz
Consommation électrique	12 W
Température de fonctionnement	0 à 50 °C
Humidité de fonctionnement	10% à 90% sans condensation
Câble réseau	Catégorie 5e ou supérieure
Interface réseau	RJ-45 10BASE-T, 100BASE-TX, 1000BASE-T
Normes de sécurité	CE, UL 60950-1, CB, KC, CCC
Conformité électromagnétique	CE Classe A, FCC Classe A, VCCI Classe A, C-Tick Classe A, KC, CCC
Contenu de l'emballage	Switch, cordon d'alimentation, pieds en caoutchouc, kit de fixation rack, guide d'installation
Logiciel de gestion	Application NETGEAR Insight (iOS/Android)
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides.
Consignes de sécurité	Consulter le document de conformité légale fourni avant branchement.
Fabricant	NETGEAR, Inc., San Jose, CA, États-Unis
Assistance	www.netgear.com/support

FOIRE AUX QUESTIONS - ProSafe JGS516v2 NETGEAR

Comment installer le commutateur Netgear ProSafe JGS516v2 ?

Branchez vos périphériques (ordinateurs, routeur) sur les ports RJ-45 à l'aide de câbles Cat 5e ou supérieur. Connectez ensuite le cordon d'alimentation. Le commutateur fonctionne sans configuration, les voyants s'allument pour indiquer la liaison.

Quels câbles utiliser avec le JGS516v2 ?

Utilisez des câbles Ethernet de catégorie 5e ou supérieure pour des performances Gigabit optimales.

Que signifient les voyants sur le commutateur ?

Le voyant d'alimentation est allumé en vert. Les voyants Link/ACT par port indiquent la connexion (allumé fixe) et l'activité (clignotant). Les voyants de vitesse indiquent 1000 Mbps (allumé) ou 100 Mbps (éteint).

Puis-je monter le commutateur dans un rack ?

Oui, le kit de fixation sur rack de 48,3 cm (19 pouces) est inclus dans l'emballage pour une installation en rack.

Comment enregistrer mon commutateur NETGEAR ?

Téléchargez l'application NETGEAR Insight sur votre appareil mobile, créez un compte, puis suivez les instructions pour ajouter le switch à votre réseau.

Le commutateur est-il compatible avec les routeurs et modems ?

Oui, il se connecte facilement à tout routeur ou modem via un câble Ethernet. Il fonctionne comme un switch non manageable plug-and-play.

Que faire si le voyant d'alimentation ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise est alimentée. Si le problème persiste, testez avec une autre prise ou contactez le support NETGEAR.

Puis-je utiliser des câbles de catégorie 6 avec ce commutateur ?

Oui, les câbles Cat 6 sont compatibles et offrent de meilleures performances, mais la norme minimale est Cat 5e.

Comment nettoyer le commutateur ?

Utilisez un chiffon doux et sec pour essuyer la surface. Ne jamais utiliser de liquides ou de produits chimiques.

Où trouver les dernières mises à jour et manuels ?

Rendez-vous sur www.netgear.com/support pour télécharger les manuels, micrologiciels et accéder à la base de connaissances.

MODE D'EMPLOI ProSafe JGS516v2 NETGEAR

Modèle à 16 ports JGS516v2

Modèle à 24 ports JGS524v2

Contenu de l'emballage

• Switch non manageable Gigabit ProSAFE®
  • Cordon d'alimentation (spécifique au pays de vente)
• Pieds en caoutchouc pour l'installation sur une table
• Kit de fixation sur rack de 48,3 cm (19 pouces), pour une installation sur rack
• Guide d'installation

NETGEAR®

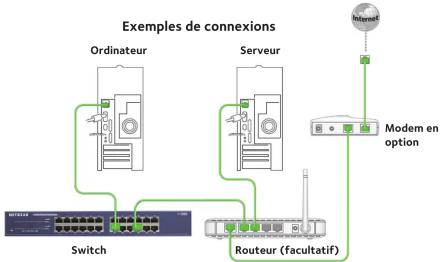

Etape 1. Branchez l'équipement.

Etape 2. Branchez l'alimentation.

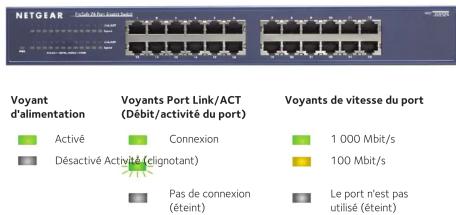

Etape 3. Vérifiez l'état.

Voyant d'alimentation Voyants Port Link/ACT (Débit/activité du port) Voyants de vitesse du port Activé Connexion 1 000 Mbit/s Désactivé Activité (dignotant) 100 Mbit/s Pas de connexion (éteint) Le port n'est pas utilisé (éteint)

Spécifications

Spécification Description
Interface réseau	Connecteur RJ-45 pour 10BASE-T, 100BASE-TX ou 1000BASE-T
Câble réseau	Câble Ethernet de catégorie 5e (Cat 5e) ou supérieure
Ports JGS516 : 16	JGS524 : 24
Alimentation Alimentation universelle interne 100-240 V 0,5 A CA, 50/60 Hz
Consommation électrique	JGS516 : 12 W pour une longueur de câble > 10 mJGS524 : 18 W pour une longueur de câble > 10 m
Poids JGS516 : 1,47 kg	JGS524 : 1,65 kg
Dimensions : (L x P x H)	328 mm x 169 mm x 43 mm
Température de fonctionnement	0 à 50 °C (32 à 122 °F)
Humidité de fonctionnement	10 % à 90 % d'humidité relative, sans condensation
Conformité électromagnétique	CE Classe A, FCC Classe A, VCCI Classe A, C-Tick Classe A, KC, CCC
Normes de sécurité CE, Norme UL commerciale (UL 60950-1), CB, KC, CCC

Obtenez gratuitement l'application NETGEAR Insight

Vous pouvez utiliser l'application NETGEAR Insight pour enregistrer votre switch.

1. Sur votre appareil mobile iOS ou Android, rendez-vous dans la boutique d'applications, recherchez NETGEAR Insight et téléchargez l'application.

1. Connectez votre appareil mobile au réseau WiFi du routeur ou du point d'accès.
2. Ouvrez l'application NETGEAR Insight.
3. Si vous n'avez pas encore configuré de compte NETGEAR, appuyez sur CREATE NETGEAR ACCOUNT (CREER UN COMPTE NETGEAR) et suivez les instructions à l'écran.
4. Pour vous connecter à votre compte NETGEAR, appuyez sur LOG IN (CONNEXION) et saisissez vos identifiants.
5. Attribuez un nom à votre réseau, entrez un mot de passe d'administrateur qui s'applique à tous les appareils que vous ajoutez à ce réseau et appuyez sur NEXT (SUIVANT).
6. Ajoutez le switch à votre compte, sur l'une des pages suivantes : • Découverte « Day Zero »

- Réseau

- Liste des appareils

vous serez peut-être invité à connecter le switch au secteur et à une liaison montante. Etant donné que vous avez déjà effectué cette opération, appuyez sur le bouton NEXT (SUIVANT).

L'application NETGEAR Insight détecte le switch et l'enregistre sur le réseau que vous avez nommé dans l'étape 6.

Si l'application ne détecte pas le switch, vérifiez que votre appareil mobile et le switch sont connectés au même réseau WiFi.

Pour plus d'informations sur la connexion d'un switch managé via NETGEAR Insight à un réseau existant, rendez-vous sur le site kb.netgear.com/000044341.

Assistance

Nous vous remercions pour l'achat de ce produit NETGEAR. Rendez-vous sur www.netgear.com/support pour enregistrer votre produit, obtenir de l'aide, accéder aux téléchargements et manuels de l'utilisateur les plus récents et rejoindre notre communauté. Nous vous recommandons d'utiliser uniquement les ressources d'assistance officielles de NETGEAR.

Pour consulter la déclaration de conformité actuelle, rendez-vous sur http://kb.netgear.com/11621.

Pour obtenir les informations relatives à la conformité légale, rendez-vous sur http://www.netgear.com/about/regulatory/.

Avant de brancher l'alimentation, reportez-vous au document de conformité légale.

NETGEAR, Inc

350 East Plumeria Drive San Jose, CA 95134, Etats-Unis

© NETGEAR, Inc., NETGEAR et le logo NETGEAR sont des marques commerciales de NETGEAR, Inc. Toutes les marques commerciales autres que NETGEAR sont utilisées à des fins de référence uniquement.

Février 2018
