ProSafe JGS524v2 - Commutateur NETGEAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau non manageable Gigabit
Marque	NETGEAR
Modèle	ProSafe JGS524v2
Nombre de ports	24 ports RJ-45 10/100/1000 Mbps
Interface réseau	10BASE-T, 100BASE-TX, 1000BASE-T
Câble recommandé	Ethernet Catégorie 5e ou supérieure
Alimentation	Interne universelle 100-240 V, 0,5 A, 50/60 Hz
Consommation électrique	18 W (avec câble > 10 m)
Dimensions (L x P x H)	328 x 169 x 43 mm
Poids	1,65 kg
Température de fonctionnement	0 °C à 50 °C (32 °F à 122 °F)
Humidité de fonctionnement	10 % à 90 % HR, sans condensation
Conformité électromagnétique	CE Classe A, FCC Classe A, VCCI Classe A, C-Tick Classe A, KC, CCC
Normes de sécurité	CE, UL 60950-1, CB, KC, CCC
Montage	Sur table (pieds caoutchouc) ou sur rack 19 pouces (kit fourni)
Voyants LED	Alimentation, Link/ACT, vitesse du port (100/1000)
Application de gestion	NETGEAR Insight (enregistrement et configuration de base)
Contenu de l'emballage	Switch, cordon d'alimentation, pieds caoutchouc, kit de fixation rack, guide d'installation
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de liquides ou aérosols. Débrancher avant nettoyage.
Sécurité	Lire le document de conformité légale avant branchement. Utiliser uniquement l'adaptateur fourni. Ne pas exposer à l'eau.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support NETGEAR pour toute réparation.
Informations générales	Fabriqué par NETGEAR, Inc., 350 East Plumeria Drive, San Jose, CA 95134, USA. Février 2018.

FOIRE AUX QUESTIONS - ProSafe JGS524v2 NETGEAR

Comment brancher le commutateur Netgear JGS524v2 ?

Branchez les câbles Ethernet sur les ports RJ-45, puis connectez le cordon d'alimentation au secteur. Le voyant d'alimentation s'allume en vert. Aucune configuration logicielle n'est nécessaire.

Que signifient les voyants LED sur le JGS524v2 ?

Le voyant d'alimentation (vert) indique la mise sous tension. Les voyants Link/ACT (vert) clignotent en cas d'activité. Les voyants de vitesse (vert pour 1000 Mbps, jaune pour 100 Mbps, éteint pour 10 Mbps ou inactif) indiquent le débit.

Le commutateur JGS524v2 nécessite-t-il une configuration ?

Non, c'est un commutateur non manageable. Il fonctionne immédiatement après branchement (plug-and-play). Vous pouvez toutefois l'enregistrer via l'application NETGEAR Insight pour une gestion simplifiée.

Peut-on monter le JGS524v2 dans un rack ?

Oui, le kit de fixation rack 19 pouces est fourni. Suivez le guide d'installation pour le montage. Les pieds en caoutchouc sont prévus pour une utilisation sur table.

Quelle est la consommation électrique du JGS524v2 ?

La consommation maximale est de 18 W avec un câble de plus de 10 mètres. L'alimentation interne accepte une tension universelle de 100 à 240 V.

Comment enregistrer le commutateur via NETGEAR Insight ?

Téléchargez l'application NETGEAR Insight, connectez votre appareil mobile au même réseau WiFi que le switch, ouvrez l'application, créez un compte NETGEAR ou connectez-vous, puis suivez les instructions pour ajouter le switch. L'application le détectera automatiquement.

Le JGS524v2 prend-il en charge le PoE (Power over Ethernet) ?

Non, le JGS524v2 est un commutateur standard non PoE. Pour des modèles avec PoE, consultez la gamme ProSafe PoE+ de NETGEAR.

Quels câbles utiliser avec le JGS524v2 ?

Utilisez des câbles Ethernet de catégorie 5e ou supérieure pour des performances optimales en Gigabit. Des câbles de catégorie inférieure peuvent limiter le débit.

Le commutateur chauffe-t-il ? Est-il normal qu'il soit chaud ?

Une certaine chaleur est normale. Le boîtier métallique dissipe la chaleur. Assurez-vous que les ouvertures de ventilation ne sont pas obstruées et que la température ambiante reste entre 0 et 50 °C.

Où trouver les mises à jour du firmware ou des documents ?

Rendez-vous sur le site d'assistance NETGEAR à l'adresse www.netgear.com/support. Vous y trouverez les manuels, les mises à jour et la communauté d'entraide.

MODE D'EMPLOI ProSafe JGS524v2 NETGEAR

Modèle à 16 ports JGS516v2

Modèle à 24 ports JGS524v2

Contenu de l'emballage

• Switch non manageable Gigabit ProSAFE®
  Cordon d'alimentation (specifique au pays de vente)
• Pieds en caoutchouc pour l'installation sur une table
• Kit de fixation sur rack de 48,3 cm (19 pouces), pour une installation sur rack
  Guide installation

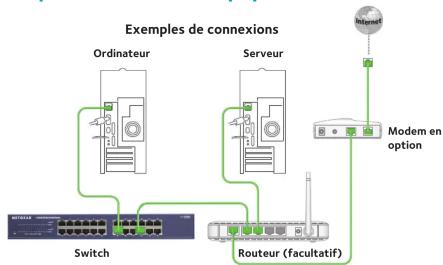

Etape 1. Branchez l'équipement.

Etape 2. Branchez l'alimentation.

Etape 3. Verifiez l'etat.

Voyant

d'alimentation

Port Link/ACT

ctivite du port)

C

[spot]

(1)

Pas de

(eteint)

Voyants de vitesse du port

.
100 Millers

E

Le port n'est pas

utilise (eteint)

Specifications

Speçification Description
Interface réseau	Connector RJ-45 pour 10BASE-T, 100BASE-TX ou 1000BASE-T
Câble réseau	Câble Ethernet de catégorie 5e (Cat. Se) ou supérieure
Ports JGS516 : 16	JGS524 : 24
Alimentation Alimentation universelle interne 100-240 V 0,5 A CA, 50/60 Hz
Consommation électrique	JGS516 : 12 W pour une longueur de cable > 10 mJGS524 : 18 W pour une longueur de cable > 10 m
Poids JGS516 : 1,47kg	JGS524 : 1,65 kg
Dimensions :(L x P x H)	328 mm x 169 mm x 43 mm
Température de fonctionnement	0 à 50 °C (32 à 122 °F)
Humidité de fonctionnement	10 % à 90 % d'humidité relative, sans condensation
Conformité électromagnétique	CE Classe A, FCC Classe A, VCCI Classe A, C-Tick Classe A, KC, CCC
Normes de sécurité CE, Norme UU commerciale (UL 60950-1), CB, KC, CCC

NETGEAR INT LTD

Vos pouvez utiliser l'application NETGEAR Insight pour enregistrer votre switch.

Sur notre广泛应用 mobile iOS ou Android, rendez-vous dans la boutique d'applications, recherche NETGEAR Insight et téléchargez l'application.

1. Connectez vous apparériel mobile au réseau WiFi du routeur ou du point d'accès.
2. Ouvrez l'application NETGEAR Insight
3. Si vous n'avez pas encore configuré de compte NETGEAR, appuyez sur CREATE NETGEAR ACCOUNT (CREER UN COMPTE NETGEAR) et suyez les instructions à l'écran.
4. Pour vous connecter à votre compte NETGEAR, appuyez sur LOG IN (CONNEXION) et saississez vos identifiants.
5. Attribué un nom à votre réseau, entrez un mot de passer d'administrateur qui s'applique à tous les appeareils que vous ajoutez à ce réseau et appuyez sur NEXT (SUIVANT).
6. Ajoute le switch à votre compte, sur l'une des pages suivantes:
7. Découverte « Dav Zero »

Réseau
- List des appareils
vous serez peut-être envie à connecter le switch au secteur et à une liaison montante. Etant donné que vous ave déjà effectué cette opération, appuyez sur le bouton NEXT (SUIVANT).
L'application NETGEAR Insight detecte le switch et l'enregistre sur le réseau que vous avez nommé dans l'étape 6.
Si l'article ne detecte pas le switch, verifie que votre apparéel mobile et le switch sont connectés au même réseau WiFi.

Pour plus d'informations sur la connexion du switch mange via NETGEAR Insight à un réseau existant, dénendez-vous sur le site kb.netgear.com/000044341.

Assistance

Noux vous remercions pour l'achat de ce produit NETGEAR. Rendez-vous sur www.netgear.com/support pour enregistrer votre produit, obtenir de l'aide, acceder aux téléchargements et manuels de l'utiliser les plus récents et rejoindre notre communauté. Nous vous recommendans d'utiliser uniquement les ressources d'assistance officielle de NETGEAR.

Pour consuluter la déclaration de conformité actuelle, rendez-vous sur http://kb.netgeor.com/11621.
Pour开具er les informations relatives à la conformité légale, rendez-vous sur http://www.netgear.com/about/regulatory/.
Avant de brancher l'alimentation, reportez-vous au document de conformité légale.

NETGEAR, Inc.

350 East Plumera Drive San Jose,CA 95134,Ettau-Plus

NETGEAR, Inc., NETGEAR et le logo NETGEAR sont

des marques commerciales de NETGEAR, Inc. Toutes les marques commerciales autres que NETGEAR ont

les marques commerciales autres que WE &USutilises à des fins de référence unquigement

Février 2018
