GS605v4 - Commutateur NETGEAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur Gigabit Ethernet à 5 ports
Marque	NETGEAR
Modèle	GS605v4
Interfaces réseau	5 ports RJ-45 10BASE-T, 100BASE-TX, 1000BASE-T
Type de câble	Catégorie 5e ou meilleur
Alimentation	Adaptateur secteur CC 12V @ 1,0 A
Consommation électrique	4 W maximum
Dimensions (L × P × H)	147 mm x 97 mm x 28 mm
Poids	0,20 kg
Température de fonctionnement	0° à 40°C
Humidité de fonctionnement	10% à 90% HR sans condensation
Conformité électromagnétique	CE Classe B, FCC Classe B, VCCI Classe B, C-Tick Classe B
Homologations de sécurité	Marquage CE, CB
Fonctions principales	Commutation non-bloquante, auto-négociation, auto-MDI/MDIX, QoS par port, détection de boucle
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ou de produits abrasifs.
Sécurité	Utiliser uniquement l'adaptateur fourni. Ne pas exposer à l'eau ou à l'humidité. Usage intérieur uniquement.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support technique pour toute réparation.
Informations générales	Conforme à la directive WEEE. Utilisation en intérieur dans tous les pays de l'UE et la Suisse.

FOIRE AUX QUESTIONS - GS605v4 NETGEAR

Comment installer le commutateur NETGEAR GS605v4 ?

Placez le commutateur sur une surface plane et stable. Branchez l'adaptateur secteur. Connectez vos appareils (ordinateurs, routeur, modem) aux ports RJ-45 à l'aide de câbles Ethernet Catégorie 5e ou supérieur. Les voyants s'allument pour indiquer la liaison.

Que signifient les voyants sur le GS605v4 ?

Le voyant d'alimentation (Power) est allumé en continu. Chaque port a deux voyants : le voyant gauche indique une liaison 1000 Mbps (allumé) ou 10/100 Mbps (éteint), le voyant droit clignote en cas d'activité réseau.

Puis-je utiliser un câble Cat5 avec ce commutateur ?

Il est recommandé d'utiliser un câble de catégorie 5e ou supérieur pour bénéficier des débits Gigabit. Le câble Cat5 peut fonctionner mais limite le débit à 100 Mbps.

Comment brancher le commutateur à Internet ?

Connectez un câble Ethernet du port LAN de votre routeur ou modem à l'un des ports du GS605v4. Ensuite, connectez vos ordinateurs aux autres ports.

Le commutateur GS605v4 supporte-t-il le VLAN ?

Non, le GS605v4 est un commutateur non géré. Il ne supporte pas les VLAN ni d'autres fonctionnalités de gestion réseau.

Quelle est la consommation électrique du GS605v4 ?

La consommation maximale est de 4 W. L'adaptateur secteur fourni est de 12V CC avec un courant de 1 A.

Comment nettoyer le commutateur ?

Débranchez l'appareil. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits chimiques ou abrasifs.

Puis-je utiliser le commutateur à l'extérieur ?

Non, le GS605v4 est conçu pour une utilisation en intérieur uniquement. Il doit être placé dans un endroit sec et à l'abri de l'humidité.

Comment obtenir le support technique NETGEAR ?

Enregistrez votre produit sur my.netgear.com, puis contactez le support téléphonique ou visitez support.netgear.com pour obtenir de l'aide.

Que faire si le voyant d'alimentation ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise électrique fonctionne. Si le problème persiste, contactez le support NETGEAR.

MODE D'EMPLOI GS605v4 NETGEAR

Commutateur Gigabit Ethernet à 5 ports GS605v4

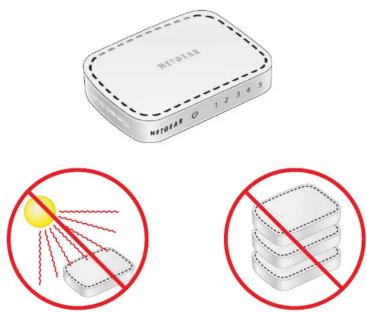

Étape 1. Positionnement du Commutateur

NITRISER 0 1 2 3 4 5

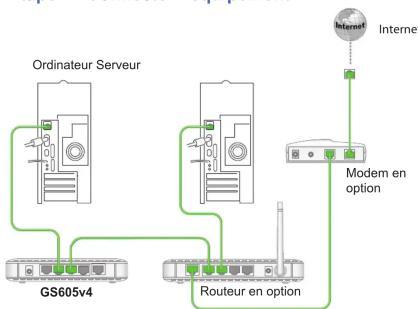

Étape 2. Connectez l'équipement

Étape 3. Branchez l'alimentation

Étape 4. Vérifiez l'état

Voyant d'alimentation Voyants de port

Allumé Eteint Liaison 1000 Mbits/s Liaison 10/100 Mbits/s Activité (clignotant) Pas de lien (éleint)

Spécifications

Spécification Description
Interface réseau Connecteur RJ-45 pour 10BASE-T, 100BASE-TX, ou 1000BASE-T
Câble réseau Catégorie	5e (Cat 5e) ou meilleur câble Ethernet
Ports 5
Adaptateur secteur Entrée CC 12V @ 1,0 A
Consommation de courant	4W max.
Poids 0,20 kg (0,44 lbs)
Dimensions (L × P × H)	147 mm x 97mm x 28 mm5,8 po. x 3,8 po. x 1,1 po.
Température de fonctionnement	0° à 40°C (32° à 104°F)
Humidité de fonctionnement	10%-90% d'humidité relative, sans condensation
Conformité électromagnétique	CE Classe B, FCC Classe B, VCCI Classe B, C-Tick Class B
Homologations de sécurité	Marquage CE, CB

201-16312-01

Septembre 2012

Pour consulter la déclaration de conformité complète, rendez-vous sur le site

Conditions : NETGEAR se réserve le droit d'apporter des modifications aux produits décrits dans ce document sans préavis afin d'en améliorer la conception, les fonctions opérationnelles et/ou la fiabilité. NETGEAR décline toute responsabilité quant aux conséquences de l'utilisation des produits ou des configurations de circuits décrits dans le présent document.

Support technique

Après l'installation de votre périphérique, notez le numéro de série inscrit sur l'étiquette de votre produit. Il vous sera nécessaire pour enregistrer votre produit à l'adresse https://my.netgear.com.

Vous devez enregistrer votre produit avant de pouvoir utiliser l'assistance téléphonique de NETGEAR. NETGEAR vous recommande d'enregistrer votre produit sur le site Web de NETGEAR. Pour obtenir des mises à jour de produits et accéder au support Web, rendez-vous à l'adresse http://support.netgear.com.

Ce symbole a été apposé conformément à la directive européenne 2002/96 sur la mise au rebut des équipements électriques et électroniques (directive WEEE - Waste Electrical and Electronic Equipment). En cas de mise au rebut de ce produit dans un État membre de l'Union européenne, il doit être traité et recyclé conformément à cette directive.

NETGEAR, le logo NETGEAR et Connect with Innovation sont des marques commerciales et/ou des marques déposées de NETGEAR, Inc. et/ou des filiales de NETGEAR aux Etats-Unis et/ou dans d'autres pays. Les informations sont sujettes à changement sans préavis. Les autres marques et noms de produits sont des marques commerciales ou des marques déposées de leurs détenteurs respectifs. © NETGEAR, Inc. Tous droits réservés. Pour une utilisation en intérieur dans tous les pays de l'UE et la Suisse.
