Type de produit	NAS (Network Attached Storage) 4 baies
Marque	NETGEAR
Modèle	ReadyNAS RDP4410D (équivalent Pro 4)
Processeur	Intel double cœur (selon version)
Mémoire RAM	1 Go DDR2 SODIMM
Baies de disque	4 baies amovibles à chaud
Types de RAID pris en charge	RAID 0, 1, 5, 10, X-RAID2, Flex-RAID
Ports réseau	2 ports Gigabit Ethernet RJ-45 (10/100/1000)
Ports USB	1 port USB 3.0 (avant), 2 ports USB 2.0 (arrière)
Alimentation	120 W, entrée 100-240 V CA, 50/60 Hz
Consommation électrique	48 W (avec 4 disques de 2 To)
Poids	4,70 kg sans disques
Dimensions (L x P x H)	Environ 250 x 170 x 285 mm
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	20 % à 80 % (sans condensation)
Ventilation	Ventilateur de 92 mm contrôlé par logiciel
Affichage	Écran d'état (modèles à 4 baies)
Fonctions de sauvegarde	Bouton de sauvegarde USB, sauvegarde programmée
Gestion	Interface Web FrontView, utilitaire RAIDar
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits liquides
Sécurité	Verrou Kensington, batterie interne (ne pas remplacer par un type incorrect)
Pièces détachées / Réparabilité	Disques durs compatibles (voir liste HCL), tiroirs disques ; réparation par technicien agréé
Conformité	FCC, UL, CE, RoHS, C-Tick, VCCI, CCC, KCC

FOIRE AUX QUESTIONS - ReadyNAS RDP4410D NETGEAR

Comment installer les disques durs dans le ReadyNAS RDP4410D ?

Pour installer un disque, appuyez sur le loquet de blocage du tiroir, retirez le tiroir, placez le disque en orientant les connecteurs vers l'intérieur, puis remettez le tiroir et verrouillez-le. Si l'unité est sans disque, effectuez une réinitialisation des paramètres d'usine après l'installation.

Comment accéder à l'interface de gestion du NAS ?

Par défaut, l'adresse IP est attribuée par DHCP. Utilisez l'utilitaire RAIDar pour découvrir l'adresse ou connectez-vous via "https://192.168.168.168/admin" si aucun serveur DHCP n'est trouvé. Les identifiants par défaut sont nom d'utilisateur : "admin" et mot de passe : "netgear1".

Que faire en cas de disque défaillant ?

Une notification par e-mail est envoyée. Remplacez le disque défaillant par un disque compatible (même modèle si possible) sans éteindre l'unité (baie à chaud). Le volume se synchronisera automatiquement.

Comment arrêter correctement le ReadyNAS ?

Pour un arrêt en douceur, si l'écran d'état est allumé, appuyez deux fois sur le bouton d'alimentation ; s'il est éteint, appuyez trois fois. Vous pouvez aussi utiliser l'interface FrontView. En cas de blocage, maintenez le bouton d'alimentation enfoncé pendant 5 secondes pour un arrêt forcé.

Comment réinitialiser le NAS aux paramètres d'usine ?

Utilisez le menu de démarrage : éteignez l'unité, maintenez le bouton de réinitialisation enfoncé avec un trombone, allumez l'unité, puis sélectionnez le mode "Factory Default" en appuyant sur le bouton de sauvegarde. Confirmez en appuyant sur le bouton de réinitialisation. Attention : cela efface toutes les données.

Quels types de RAID sont supportés ?

Le ReadyNAS supporte RAID 0, 1, 5, 10, ainsi que les systèmes propriétaires X-RAID2 et Flex-RAID. X-RAID2 permet une expansion facile du volume.

Puis-je utiliser des disques déjà formatés ?

Oui, mais avec précaution : si l'unité est neuve sans disque, insérez le disque et effectuez une réinitialisation d'usine (efface les données). Si l'unité est déjà en fonctionnement, insérez le disque dans une baie vide ; il sera formaté automatiquement. Dans les deux cas, les données existantes sur le disque seront perdues.

Comment mettre à jour le firmware ?

Téléchargez la dernière version du firmware sur le site de support NETGEAR, puis utilisez l'interface FrontView (sous l'onglet Administration) pour appliquer la mise à jour. Vous pouvez aussi utiliser le mode de démarrage "OS reinstall" pour réinstaller le firmware à partir de la mémoire flash interne.

Que faire si le NAS ne démarre pas ?

Essayez le menu de démarrage : maintenez le bouton de réinitialisation enfoncé au démarrage. Utilisez les modes "Memory test" ou "Disk test" pour diagnostiquer. Si le problème persiste, contactez le support technique NETGEAR.

Comment connecter une imprimante USB ou un disque externe ?

Branchez le périphérique sur un port USB (de préférence à l'arrière pour les modèles 4 baies). Vous pouvez ensuite le partager sur le réseau via l'interface FrontView. Pour une sauvegarde directe, utilisez le bouton de sauvegarde USB à l'avant.

MODE D'EMPLOI ReadyNAS RDP4410D NETGEAR

Systèmes de stockage de bureau ReadyNAS

© 2011 NETGEAR, Inc. Tous droits réservés.

Il est interdit de reproductive, de transmettre, de conserver dans un système central ou de traduire le contenu de cette publication sous qu'elle forme et par qu'elle moyen que ce soit sans la permission ecrite préalable de NETGEAR, Inc.

Merci d'avoir choisi NETGEAR. Pour enregistrer votre produit, obtenir les dernières mises à jour ou acceder à l'assistance en ligne, rendez-vous sur http://support.netgear.com.

Telephone (pour les Etats-Unis et le Canada uniquement) : 1-888-NETGEAR

Pour les autres pays, reportez-vous à la carte d'informations sur l'assistance technique.

Marques commerciales

NETGEAR, le logo NETGEAR et Connect with Innovation sont des marques commerciales et/ou des marques déposées de NETGEAR, Inc. et/ou des filiales de NETGEAR aux États-Unis et/ou dans d'autres pays. Ces informations sont susceptibles d'être modifiées sans préavis. © 2011 NETGEAR, Inc. Tous droits réservés.

Conditions

Afin d'améliorer la conception, les fonctions opérationnelles et/ou la fiabilité, NETGEAR se reserve le droit d'apporter des modifications aux produits décrits dans ce document sans préavis. NETGEAR décline toute responsabilité quant aux conséquences de l'utilisation des produits ou des configurations de circuits décrits ci-après.

Table des Matieres

Chapitre 1 Demarrage

Documentation supplémentaire 6
Choix d'un emplacement d'installation 6
Configuration requise 7
Unités sans disque 7

Chapitre 2 ReadyNAS Ultra 2, Ultra 2 Plus, Pro 2

Panneaux avant et l'etalral. 10
Baiedu lecteur 11
Panneauarriere 12
Informations d'etat 13
Arrêt du système 13
Menu de démarrage 14

Chapitre 3 ReadyNAS Ultra 4, Ultra 4 Plus, Pro 4, NVX Pioneer, NVX (version Business)

Panneaux avant et l'etale 17
Baiedu lecteur 18
Panneauarriere 19
Informations d'etat 20
Arrêt du système 21
Menu de démarrage 21

Chapitre 4 ReadyNAS Ultra 6,Ultra 6 Plus, Pro 6, Pro Pioneer, Pro (version Business)

Panneaux avant et l'etal. 24
Baiedu lecteur 25
Panneau arriere 26
Informations d'etat 27
Arrêt du système 28
Menu de démarrage 28

Chapitre 5 Disques

Disques préalablement formats 31
Ajout d'un disque 32
notification d'un disque defaillant 33
Remplacement d'un disque 33

Annexe A Paramétres par défaut et caractéristiques techniques

Systèmes à 2 baies 36
Systèmes à 4 baies 38
Systèmes à 6 baies 40
Avertissement de sécurité 42
Précautions de sécurité électricque 42
Précautions générales de sécurité 43
Precautions relatives à la décharge électrostatique (DES) 43

Annexe B Notification de conformité

Index

Merci d'avoir acheté un système de stockage NETGEAR ReadyNAS®. Ce Manuel du matériel ReadyNAS séries Ultra, Ultra Plus, NVX et Pro décrit les caractéristiques physiques de ces systèmes de stockage.

Ce chapitre comprend les sections suivantes :

Documentation supplémentaire
Choix d'un emplacement d'installation
- Configuration requise
- Unités sans disque

Documentation supplémentaire

Pour en savoir plus sur la configuration, la gestion et l'utilisation de votre système de stockage, consultez le guide du logiciel de votre unité, comme indiqué dans le tableau suivant.

Modèle Guide du logiciel
Gamine Ultra : Ultra 2, Ultra 4, Ultra 6	Guide du logiciel ReadyNAS for Home RAIDiator 4.2.17
Gamine Ultra Plus : Ultra 2 Plus, Ultra 4 Plus, Ultra 6 Plus
NVX Pioneer
Pro Pioneer
NVX (version Business) Guide du logiciel	ReadyNAS for Business RAIDiator 4.2.17
Pro 2
Pro 4
Pro 6
Pro (version Business)

Les deux documents sont disponibles à l'adresse suivante : http://www.readynas.com/documentation.

NETGEAR possède un site communautaire qui prend en charge les produits ReadyNAS. Visitez le site à l'adresse http://readynas.com. Vous y trouvez des aperçus, des didacticiels, un tableau comparatif, des mises à jour logicielles, de la documentation, un forum actif et bien plus.

Choix d'un emplacement d'installation

L'unité de bureau ReadyNAS convient à un usage à domicile ou dans un petit bureau où il peut être autonome. Sa petite taille compacte le rend parfaitement adapté à une installation sur un bureau ou sur l'étagère d'une armoire.

Choisissez un emplacement pour votre unité qui répond aux critères suivants :

• les câbles peuvent être connectés sans peine;
• l'eau et l'humidité ne peuvent pas pénétrer dans le boîtier ;
• l'air circule librement autour de l'unité et par les grilles de ventilation laterales ;
• l'air est aussi exempt de poussière que possible;
  les limites de tempereure de fonctionnement ne risquent pas d'être atteintes ;
• si vous utilisez un ondueur (UPS) pour des motifs de protection, le cable d'alimentation peut y'être branché en toute sécurité.

Configuration requise

Votre unité de bureau ReadyNAS exige la configuration minimale suivante :

• Connexion Ethernet
• Systeme d'exploitation Microsoft Windows 7, Vista, XP, 2000, Mac OS, UNIX ou Linux
• Navigateur Microsoft Internet Explorer 7.0 et version ultérieure, Apple Safari 2.0 et version ultérieure, Mozilla Firefox 2.0 et version ultérieure ou Opera 9.5 et version ultérieure
• Disque dur ou lecteurs figurant dans la liste de compatibilité matérielle NETGEAR ; consultez la page http://www.readynas.com/hard_disk_hcl.

Unités sans disque

Si vous avez acheté un système de stockage ReadyNAS sans disque dur ou lecteurs installés, vous doivent suivre cette procédure avant d'utiliser votre unité. La procédure ci-dessous illustrer un système de stockage ReadyNAS à 2 baies, mais cette procédure est identique pour les modèles à 4 baies et 6 baies.

Pour préparer une unité sans disque en vue d'une première utilisation :

1. Procurez-vous au moins un des disques durs figurant sur la liste de compatibilité matérielLENETGEAR.

Accedez à la page http://www.readynas.com/hard_diskhcl.

Si vous utilisez un disque préalablement formaté, consultez les précautions d'utilisation de la section Disques préalablement formatés à la page 31.

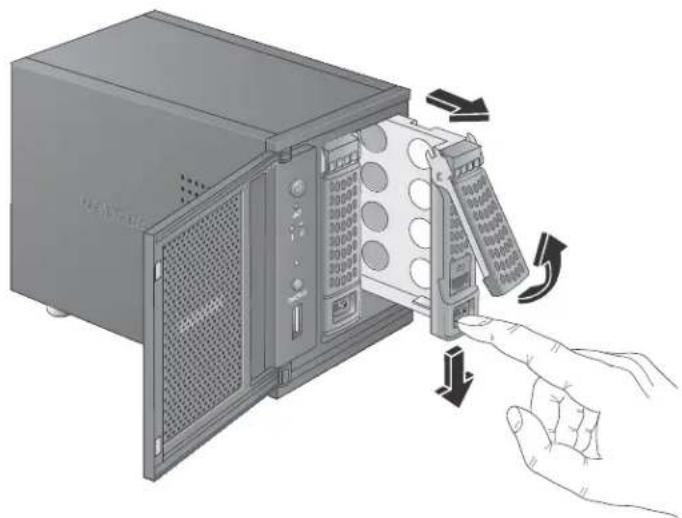

1. Veillez à ce que l'unité soit éteinte, puis insérez un disque dans la baie de lecteur en procédant comme suit :

a. Appuyez sur le loquet de blocage du tiroir disque.

Celui-ci se déverrouille automatiquement.

Systèmes de stockage de bureau ReadyNAS

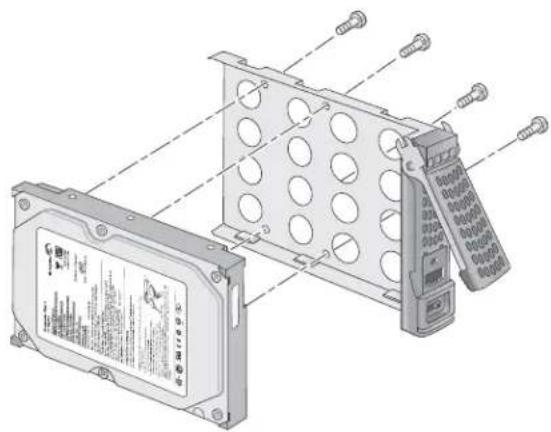

b. Retirez le tiroir disque, placez le nouveau disque sur le tiroir, puis fixez le disque au tiroir à l'aide des vis fournies avec votre unité.
c. Assurez-vous que les connecteurs du disque dur sont orientés vers l'intérieur de la baje de disque.

d. Remettez le tiroir dans l'unité et appuyez sur la poignée pour verrouiller le disque.
3. Allumez l'unité et effectuez une réinitialisation des paramètres d'usine.
e. Consultez la section Menu de demarrage à la page 14.

Remarque: cette procédure efface toutes les données et formate le disque au format X-RAID2™. Si vous utilisez un disque préalablement formaté contenant des données que vous poulez conserver, vous devez déplacer les données vers un lecteur externe avant d'utiliser le disque préalablement formaté dans votre unité ReadyNAS.

Le processus de réinitialisation des paramétres d'usage peut prendre jusqu'à 30 minutes, le temps que l'unité teste et formate le disque, installe le système d'exploitation et créé un volume. Ce processus peut durer jusqu'à 30 minutes. Vous pouvez suivre son état d'avancement dans RAIDar. Pour plus d'informations sur RAIDar, consultez le guide du calcul de la valeur unité, disponible à l'adresse http://www.readynas.com/documentation.

Si vous installez plusieurs disques à la fois, ceux-ci devront être synchronisés. Ce processus peut prendre plusieurs heures, selon la taille des disques. Vous pouvez continuer d'utiliser l'unité ReadyNAS, cependant l'accès sera plus lent jusqu'à ce que le volume ait fini la synchronisation.

Ce chapitre presente les caractéristiques physiques de ReadyNAS Ultra 2, Ultra 2 Plus et Pro 2. Il est composé des sections suivantes :

Panneaux avant et l'etalral
Baiedulecteur
Panneau arrête
- Informations d'etat
- Arrêt du système
- Menu de démarrage

Panneaux avant et latéral

Cette section déscrit les panneaux avant et l'etal de des unités ReadyNAS Ultra 2, Ultra 2 Plus et Pro 2. La couleur de cette unité peut différer de cette presente dans ce manuel.

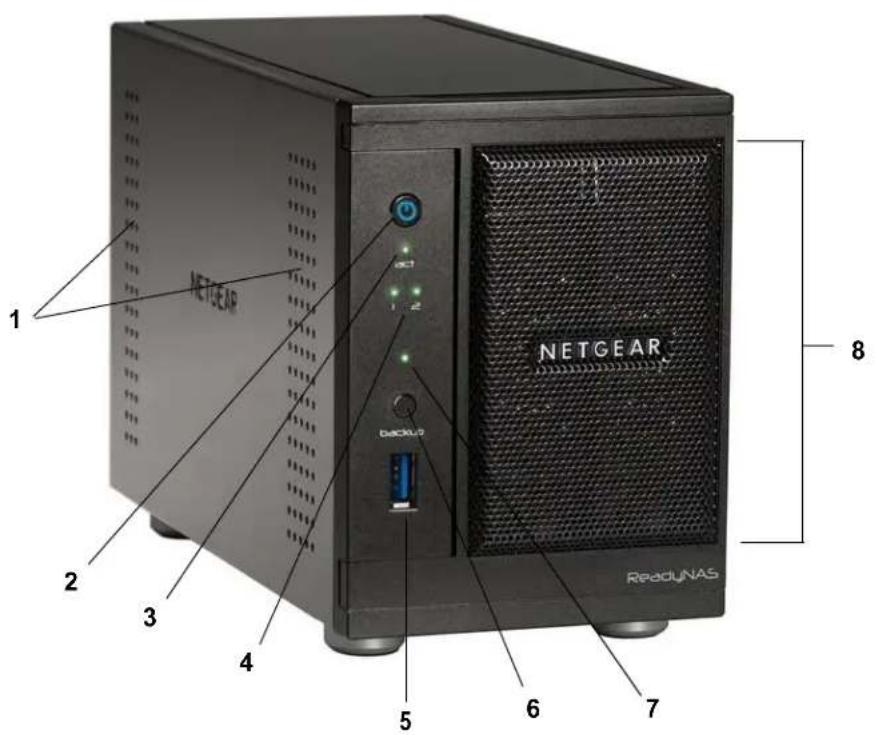

Figure 1. Panneaux avant et l'etal de ReadyNAS, Ultra 2, Ultra 2 Plus et Pro 2

1. Grilles de ventilation
2. Bouton et voyant d'alimentation
3. Voyant d'activité du disque
4. Voyants des disques 1 et 2
   5.Port USB 3.0
5. Bouton de sauvegarde
6. Voyant d'etat USB et sauvegarde
7. Porte de la baie du lecteur

Baiedulecteur

Cette section décrit la baie du lecteur des unités ReadyNAS Ultra 2, Ultra 2 Plus et Pro 2.

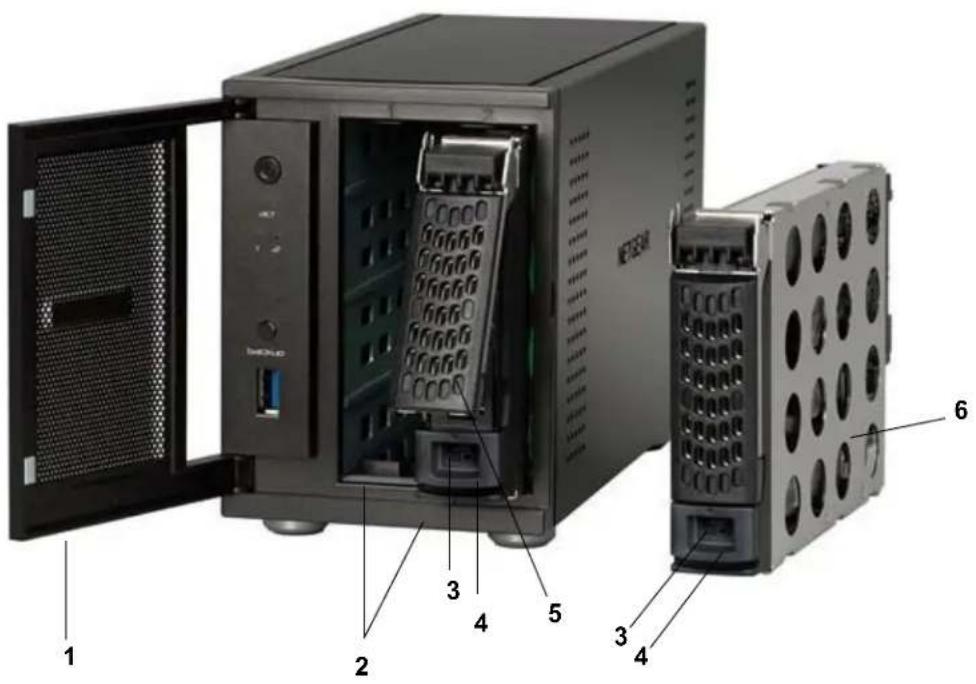

Figure 2. Baie du lecteur ReadyNAS Ultra 2, Ultra 2 Plus et Pro 2

1. Porte de la baie du lecteur
2. Baines de disque
3. Mécanisme de verrouillage du tiroir disque encastré
4. Loquet de blocage des disques
5. Poignée du loquet du tiroir disque
6. Tiroir disque

Panneau arrête

Cette section décrit le panneau arrêt des unités ReadyNAS Ultra 2, Ultra 2 Plus et Pro 2.

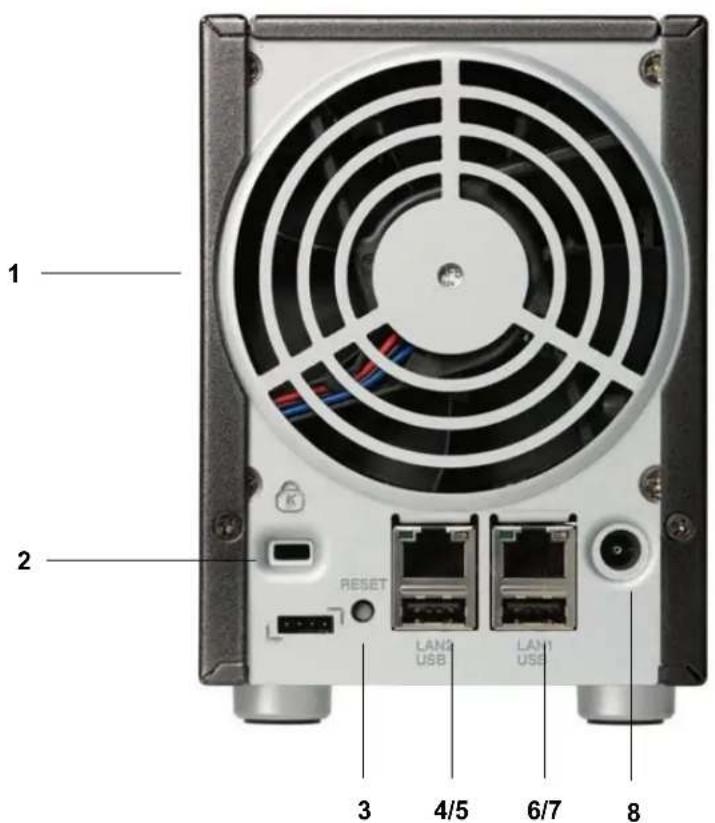

Figure 3. Panneau arrête de ReadyNAS Ultra 2, Ultra 2 Plus et Pro 2

1. Grille de ventilation
2. Verrou de sécurité Kensington
3. Bouton de réinitialisation
4. Port Gigabit Ethernet de réseau local 2 avec voyants d'etat
5. Port USB 2.0
6. Port Gigabit Ethernet de réseau local 1 avec voyants d'etat
   7.Port USB 2.0
7. Prise du cordon d'alimentation

Informations d'etat

Pour obtenir des informations sur l'etat de votre unité, consultez le tableau suivant dans lequel sont répertoriés les différents voyants.

Voyant Description
Bouton/voyant d'alimentation	Appuyez sur le bouton pour allumer le ReadyNAS. Les états de cevoyant sont les suivants : • Clignotant. Amorcage • Bleu. Sous tension • Eteint. Hors tension
Voyants de disque (1, 2)	Chaque baie de disque dispose d'unvoyant qui lui est associé et qui est placé sur le panneau avant de l'unité. Les états des voyants de disque sont les suivants : • Allumé. Le disque est sous tension et fonctionne normalement. • Clignotant. Le disque a été enlevé, est défaillant ou en cours de resynchronisation. • Eteint. La baie de disque est vide.
Voyant d'activité du disque	Les états duvoyant d'activité du disque sont les suivants : • Vert clignotant. Un disque est actif. • Eteint. Aucun disque n'est actif.
Ports Ethernet du panneau arrêté	Deuxvoyants d'etat sont intégrés à ces ports. Unvoyant indique l'activité du port. L'autrevoyant indique la vitesse de connexion comme suit : • Vert. Le port fonctionne à 1000 Mbit/s. • Orange. Le port fonctionne à 100 Mbit/s. • Eteint. Le port fonctionne à 10 Mbit/s.

Arrêt du système

Il existe plusieurs façon d'arrêter votre unité :

• Utilisation du bouton d'alimentation

• Méthode d'arrêt préféree. Appuyez deux fois sur le bouton d'alimentation pour un arrêt en douceur.

• Arrêt forcé. Si l'unité est bloquée, maintenez le bouton d'alimentation enforcé pendant 5 secondes pour forcer l'arrêt.

• Utilisation de FrontView. Pour plus d'informations sur l'utilisation de FrontView pour êtreindre votre système de stockage, consultez le guide du logiciel de votre unité, disponible à l'adresse : http://www.readynas.com/documentation.

Menu de démarrage

Utilisez le menu de démarrage pour redémarrer ou dépanner votre unité ReadyNAS. Voitre unité dispose des modes de démarrage suivants :

Normal (Normal). Lance une procEDURE de démarrage normal, comme un démarrage à l'aide du bouton d'alimentation.
Factory Default (Restaurer les valeurs par défaut). Lance un court test disque qui dure approximativement 5 minutes et qui est suivi d'un salarié d'attente de 10 minutes pour RAIDar. Au cours de ces 10 minutes, le système peut être mis hors tension en toute sécurité sans aucune perte de données. Une fois les 10 minutes écoulées ou si vous sélectionnez l'option de restauration des valeurs par défaut pendant le salarié d'attente de RAIDar, la procédure de restauration peut commencer.

AVERTISSEMENT!

La procédure de redémarrage pour la restauration des paramètres par défaut réinitialise l'unité, supprime toutes les données, rétablit tous les paramètres par défaut et reformate le disque en X-RAID2.

• OS reinstall (Réinstallation du système d'exploitation). Réinstallle le micrologiciel (firmware) sur les disques à partir de la mémoire flash interne. Utilisez le mode de réinstallation du système d'exploitation lors du blocage du système et de la corruption de certains fichiers de configuration. Le mode de démarrage par réinstallation du système d'exploitation réinitialise certains paramètres de votre unité, comme les paramètres du protocole Internet et le mot de passé de l'administrateur.
• Tech support (Support technique). Démarre en mode de diagnostic de bas niveau. Utilisez le mode de démarrage avec support technique uniquement à la demande d'un technicien du support technique NETGEAR.
• Skip volume check (Ne pas effectuer le contrôle du volume). Une fois le système bloqué, celui-ci essaire de détecter et de résoudre le problème sur le volume à l'aide de l'outil de vérification système de fichiers. Si plusieurs erreurs sont trouvées sur le disque, cette procédure peut se bloquer, empêchant le système de redémarrer. Utilisez cette option pour ignorer le balayage et laisser le système redémarrer.

AVERTISSEMENT!

Utilisez le mode de démarrage par ignorance de l'outil de vérification du volume uniquement à la demande d'un technicien du support technique NETGEAR, sinon vous risquez d'encourir une perte de données.

• Memory test (Test mémoire). Résilise un test mémoire. La réussite ou l'échéc du test mémoire est indiqué(e) à l'aide des voyageants de l'unité. Contactez un technicien du support technique NETGEAR pour interpréter les résultats du test mémoire.

• Disk test (Test disque). RÉalisé un test disque complet hors ligne. Cette procédure peut prendre jusqu'à 4 heures en fonction de la taille de vos disques. Les problèmes sont reportés dans l'outil de recherche RAIDar.

Pour acceder au menu de démarrage :

1. Mettez votre unité hors tension.
2. Au moyen d'un trombone déplié, appuyez sur le bouton de réinitialisation et maintenez-le,enforcé.
3. Appuyez sur le bouton d'alimentation pour remettre l'unité sous tension.
4. Continuez d'appuyer sur le bouton de réinitialisation jusqu'à ce que le voyant du bouton d'alimentation, le voyant d'etat USB/sauvegarde, le voyant du disque 1 et celui du disque 2 soient allumés.
5. Appuyez sur le bouton de sauvegarde pour selectionner les différents modes de démarrage.

L'unité affiche les options du mode de démarrage à l'aide des voyants, comme précrit dans le tableau suivant :

Mode de démarrage	Voyant d' état
	Description Voyant	Marché/Arrêt	Voyant Disque 1	Voyant Disque 2	Voyant USB et sauvegarde
Normal	Levoyant d'alimentation est allumé.
Factory Default(Restaurer les valeurs par défaut)	Levoyant du disque 1 est allumé.
OS reinstall(Réinstallation du système d'exploitation)	Levoyant du disque 2 est allumé.
Tech support(Support technique)	Levoyant d' état USB et sauvegarde est allumé.
Skip volume check(Ne pas effectuer le contrôle du volume)	Levoyant d'alimentation et levoyant du disque 1 sont allumés.
Memory test (Test mémoire)	Levoyant d'alimentation et levoyant du disque 2 sont allumés.
Disk test (Test disque)	Levoyant d'alimentation et levoyant d' état USB et sauvegarde sont allumés.

Legende:

Allumé :
Eteint：□

1. Appuyez et relâchez le bouton de réinitialisation pour confirmer la sélection de votre menu de démarrage.

Le système démarre dans le mode de démarrage sélectionné.

Ce chapitre présente les caractéristiques physiques de ReadyNAS Ultra 4, Ultra 4 Plus, Pro 4, NVX Pioneer et NVX (version Business). Il est composé des sections suivantes :

• Panneaux avant et l'extral

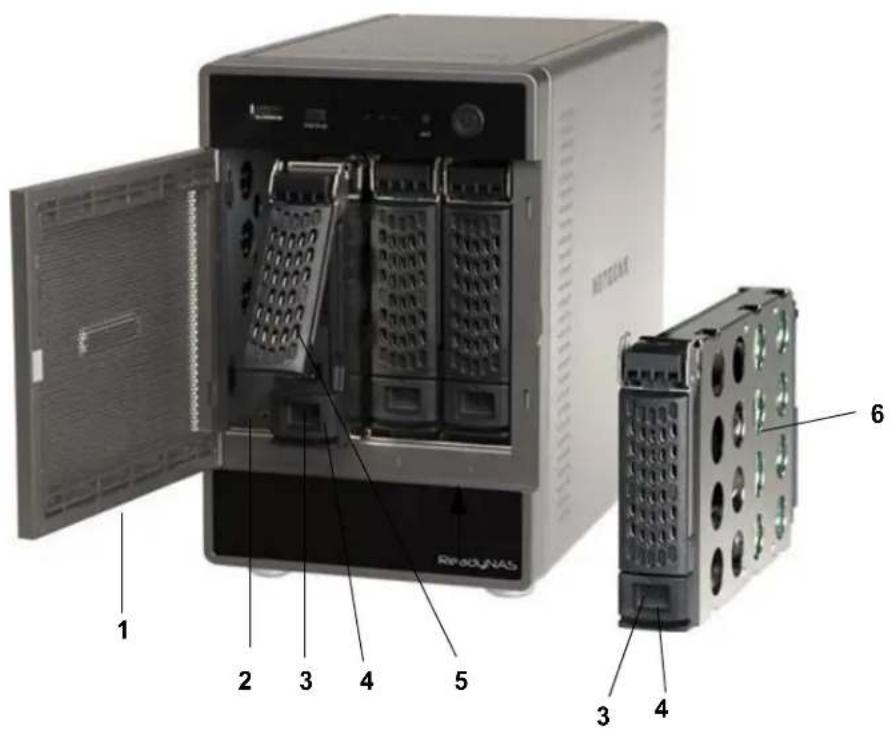

  Baie du lecteur
  Panneau arrête
• Informations d'etat
• Arrêt du système
• Menu de démarrage

Panneaux avant et latéral

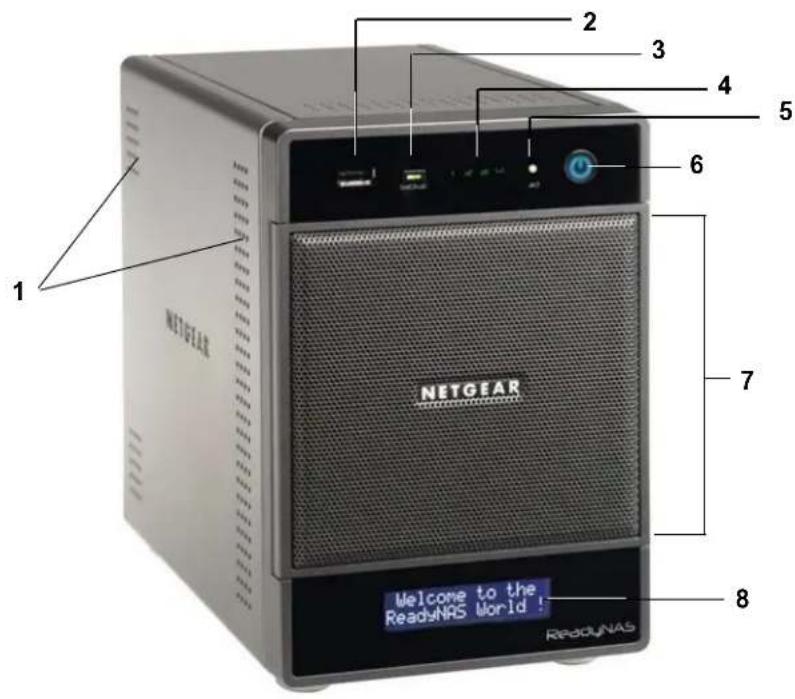

Cette section déscrit les panneaux avant et l'etat des unités ReadyNAS Ultra 4, Ultra 4 Plus, Pro 4, NVX Pioneer et NVX (version Business). La couleur de cette unité peut différer de cette représentée dans ce manuel.

Figure 4. Panneaux avant et l'etal de ReadyNAS Ultra 4, Ultra 4 Plus, Pro 4, NVX Pioneer et NVX (version Business)

1. Grilles de ventilation
   2.Port USB 2.0
2. Bouton et voyant de sauvegarde
3. Voyants de disque
4. Voyant d'activité du disque
5. Bouton et voyant d'alimentation
6. Porte de la baie du lecteur
7. Ecran d'affichage de l'etat

Baie du lecteur

Cette section décrit la baie du lecteur des unités ReadyNAS Ultra 4, Ultra 4 Plus, Pro 4, NVX Pioneer et NVX (version Business).

Figure 5. Baie du lecteur ReadyNAS Ultra 4, Ultra 4 Plus, Pro 4, NVX Pioneer et NVX (version Business)

1. Porte de la baje du lecteur
2. Baies de disque
3. Mécanisme de verrouillage du tiroir disque encastré
4. Loquet de blocage des disques
5. Poignée du loquet du tiroir disque
6. Tiroir disque

Panneau arrête

Cette section déscrit le panneau arrière des unités ReadyNAS Ultra 4, Ultra 4 Plus, Pro 4, NVX Pioneer et NVX (version Business).

Figure 6. Panneau arrirée des unités ReadyNAS Ultra 4, Ultra 4 Plus, Pro 4, NVX Pioneer et NVX (version Business)

1. Grille de ventilation
2. Prise du cordon d'alimentation
3. Bouton de réinitialisation
4. Ports Gigabit Ethernet de réseau local 1 et 2 avec voyants d'etat
5. Ports USB 2.0
6. Verrou de sécurité Kensington

Informations d'etat

Pour obtenir des informations sur l'etat de votre unité, consultez le tableau suivant dans lequel sont répertoriés les différents voyants.

Elément Description
Bouton et voyant d'alimentation	Appuyez sur le bouton pour allumer le ReadyNAS. Les états de ce voyant sont les suivants : • Clignotant. Amorgage • Bleu. Sous tension • Eteint. Hors tension
Voyants de disque (1, 2, 3, 4)	A chaque baie de disque est associé un voyant qui est placé en haut du panneau avant de l'unité, dans l'ordre numérique de gauche à droite. Les états des voyants de disque sont les suivants : • Allumé. Le disque est sous tension et fonctionne normalement. • Clignotant. Le disque est défaillant ou est en cours de resynchronisation. Consultez la section relative à l'écran d'affichage de l'etat pour plus de détails. • Eteint. La baie de disque est vide.
Voyant d'activité du disque	Les états duvoyant d'activité du disque sont les suivants : • Vert clignotant. Un disque est actif. • Eteint. Aucun disque n'est actif.
Voyants du port Ethernet du panneau arrière	Deux voyants d'etat sont intégrés à ces ports. Unvoyant indique l'activité du port. L'autrevoyant indique la vitesse de connexion comme suit : • Vert. Le port fonctionné à 1 000 Mbit/s. • Orange. Le port fonctionné à 100 Mbit/s. • Eteint. Le port fonctionné à 10 Mbit/s.
Ecran d'affichage de l'état	Affiche des messages sur l'état de votre unité. L'écran d'affichage de l'état passée en veille pour éviter d'être endommagé ; pour sortir du mode veille, appuyez sur le bouton d'alimentation. Si l'unité signale un fonctionnement anormal ou une erreur, l'écran d'affichage de l'état resté allumé.

Arrêt du système

Il existe deux façon d'arrêter votre unité :

Utilisation du bouton d'alimentation

• Méthode d'arrêt préfééré :

• Si l'écran d'affichage de l'etat n'est pas allumé, appuyez trois fois sur le bouton d'alimentation pour un arrêt en douceur.

• Si l'écran d'affichage de l'état est allumé, appuyez deux fois sur le bouton d'alimentation pour un arrêt en douceur.

• Arrêt force. Si l'unité est bloquée, maintenez le bouton d'alimentation enforcé pendant 5 secondes pour forcer l'arrêt.

• Utilisation de FrontView. Pour plus d'informations sur l'utilisation de FrontView pour êtreindre votre système de stockage, consultez le guide du logiciel de votre unité, disponible à l'adresse : http://www.readynas.com/documentation.

Menu de démarrage

Utilisez le menu de démarrage pour redémarrer ou dépanner votre unité ReadyNAS. Vote unité dispose des modes de démarrage suivants :

Normal (Normal). Lance une procEDURE de démarrage normal, comme un démarrage à l'aide du bouton d'alimentation.
Factory Default (Restaurer les valeurs par défaut). Lance un court test disque qui dure approximativement 5 minutes et qui est suivi d'un salarié d'attente de 10 minutes pour RAIDar. Au cours de ces 10 minutes, le système peut être mis hors tension en toute sécurité sans aucune perte de données. Une fois les 10 minutes écoulées ou si vous sélectionnez l'options de restauration des valeurs par défaut pendant le salarié d'attente de RAIDar, la procédure de restauration peut commencer.

AVERTISSEMENT!

La procédure de redémarrage pour la restauration des paramètres par défaut réinitialise l'unité, supprime toutes les données, rétablit tous les paramètres par défaut et reformate le disque en X-RAID2.

• OS reinstall (Réinstallation du système d'exploitation). Réinstallé le micrologiciel (firmware) sur les disques à partir de la mémoire flash interne. Utilisé le mode de réinstallation du système d'exploitation lors du blocage du système et de la corruption de certains fichiers de configuration. Le mode de démarrage par réinstallation du système d'exploitation réinitialise certains paramètres de votre unité, comme les paramètres du protocole Internet et le mot de passer de l'administrateur.

• Tech support (Support technique). Démarre en mode de diagnostic de bas niveau. Utilisez le mode de démarage avec support technique uniquement à la demande d'un technicien du support technique NETGEAR.

• Skip volume check (Ne pas effectuer le contrôle du volume). Une fois le système bloqué, celui-ci essaire de détecter et de résoudre le problème sur le volume à l'aide de l'outil de vérification système de fichiers. Si plusieurs erreurs sont trouvées sur le disque, cette procédure peut se bloquer, empêchant le système de redémarrer. Utilisez cette option pour ignorer le balayage et laisser le système redémarrer.

AVERTISSEMENT!

Utilisez le mode de démarrage par ignorance de l'outil de vérification du volume uniquement à la demande d'un technicien du support technique NETGEAR, sinon vous risquez d'encourir une perte de données.

• Memory test (Test mémoire). Résilise un test mémoire. La réussite ou l'échéc du test mémoire est reporté(e) sur l'écran d'affichage de l'état.
• Disk test (Test disque). Réalisé un test disque complèt hors ligne. Cette procédure peut prendre jusqu'à 4 heures en fonction de la taille de vos disques. Les problèmes sont reportés sur l'écran d'affichage de l'objet ou dans l'outil de recherche RAIDar.

Pour acceder au menu de demarrage :

1. Mettez votre unité hors tension.
2. Au moyen d'un trombone déplié, appuyez sur le bouton de réinitialisation et maintenez-le,enforcé.
3. Appuyez sur le bouton d'alimentation pour remettre l'unité sous tension.
4. Maintenez le bouton de réinitialisation enforcé jusqu'à ce que l'écran d'affichage de l'etat affiche un message du menu de démarrage.
5. Appuyez sur le bouton de sauvegarde pour selectionner les différents modes de démarrage.

L'écran d'affichage de l'etat affiche l'options de mode de démarrage sélectionnée.

1. Lorsque l'écran d'affichage de l'objet affiche le mode de démarrage de votrechioix, appuyez sur le bouton de réinitialisation, puis relâchez-le pour confirmer le choix du menu de démarrage.

Le système démarre dans le mode de démarrage sélectionné.

Ce chapitre présente les caractéristiques physiques de ReadyNAS Ultra 6, Ultra 6 Plus, Pro 6, Pro Pioneer et Pro (version Business). Il est composé des sections suivantes :

• Panneaux avant et l'extral
  Baie du lecteur
• Panneau arrête
• Informations d'etat
• Arrêt du système
• Menu de démarrage

Panneaux avant et latéral

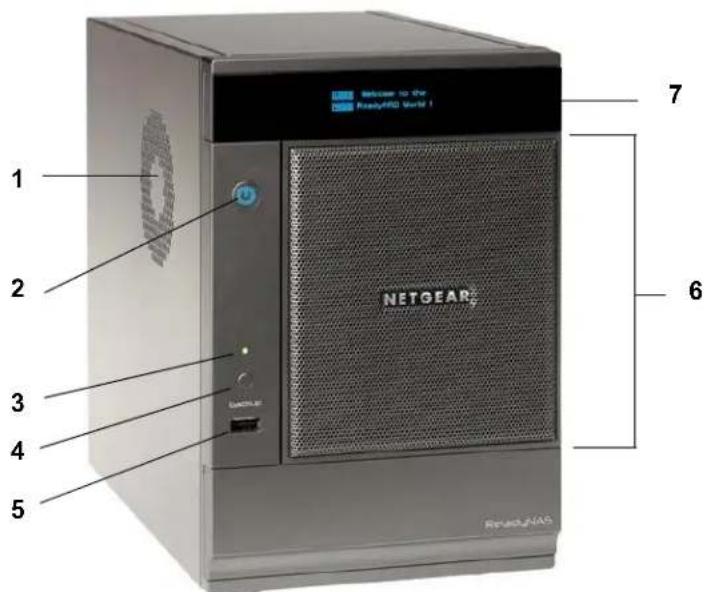

Cette section déscrit les panneaux avant et l'etral des unités ReadyNAS Ultra 6, Ultra 6 Plus, Pro 6, Pro Pioneer et Pro (version Business). La couleur de cette unité peut différer de cette représentée dans ce manuel.

Figure 7. Panneaux avant et l'etal de ReadyNAS Ultra 6, Ultra 6 Plus, Pro 6, Pro Pioneer et Pro (version Business)

1. Grille de ventilation
2. Bouton et voyant d'alimentation
3. Voyant d'etat USB et sauvegarde
4. Bouton de sauvegarde
   5.Port USB 2.0
5. Porte de la baie du lecteur
6. Ecran d'affichage de l'etat

Baiedulecteur

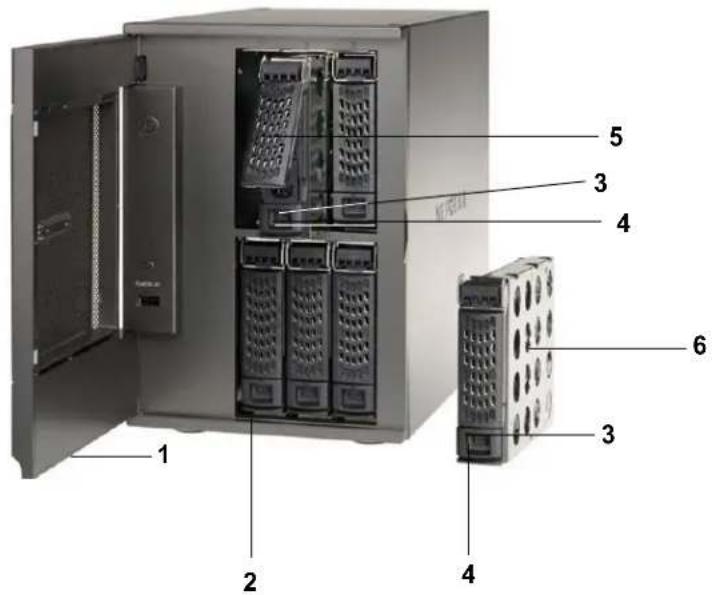

Cette section décrit la baie du lecteur des unités ReadyNAS Ultra 6, Ultra 6 Plus, Pro 6, Pro Pioneer et Pro (version Business).

Figure 8. Baie du lecteur ReadyNAS Ultra 6, Ultra 6 Plus, Pro 6, Pro Pioneer et Pro (version Business)

1. Porte de la baie du lecteur
2. Baies de disque
3. Mécanisme de verrouillage du tiroir disque encastré
4. Loquet de blocage des disques
5. Poignée du loquet du tiroir disque
6. Tiroir disque

Panneau arrête

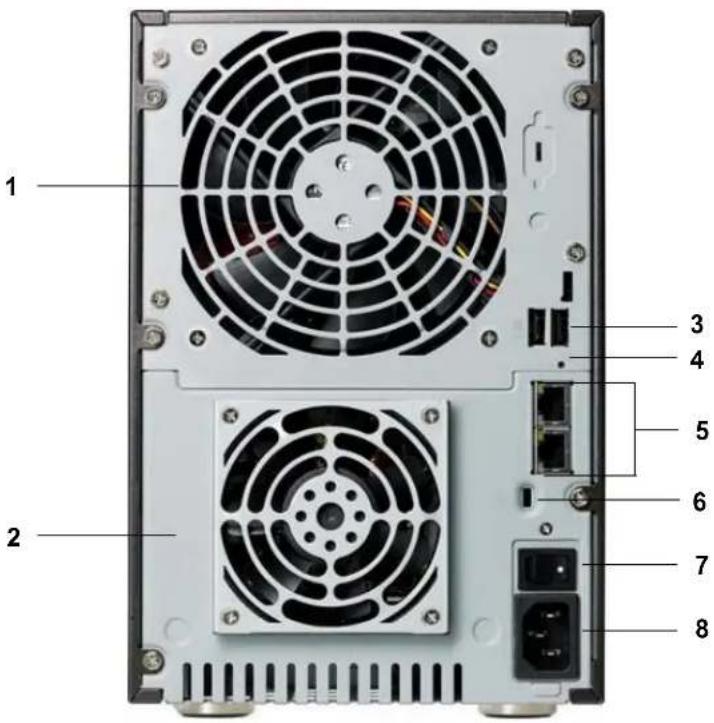

Cette section déscrit le panneau arrêté des unités ReadyNAS Ultra 6, Ultra 6 Plus, Pro 6, Pro Pioneer et Pro (version Business).

Figure 9. Panneau arrirée des unités ReadyNAS Ultra 6, Ultra 6 Plus, Pro 6, Pro Pioneer et Pro (version Business)

1. Grille de ventilation
2. Ventilateur du bloc d'alimentation
3. Ports USB 2.0
4. Bouton de réinitialisation
5. Ports Gigabit Ethernet de réseau local 1 et 2 avec voyants d'etat
6. Verrou de sécurité Kensington
7. Interrupteur d'alimentation
8. Prise du cordon d'alimentation

Informations d'etat

Pour obtenir des informations sur l'etat de votre unité, consultez le tableau suivant dans lequel sont répertoriés les différents voyants.

Elément Description
Bouton etvoyant d'alimentation	Appuyez sur ce bouton pour démarrer ReadyNAS. Les états de ce voyant sont les suivants :· Clignotant. Amorcage· Bleu. Sous tension· Eteint. Hors tension
Icônes de disque (1, 2, 3, 4, 5, 6)	Les icônes de disque sont situées sur l'écran d'affichage de l'etat. Les états des icônes de disque sont les suivants :· Case vide. Aucun disque n'est installé dans cette baie.· Case numérotable. Un disque est installé dans la baie associée à cette icône et fonctionne correctement.· X dans la case. Le disque de la baie associée à cette icône a été enlevé ou ne fonctionne pas. Consultez la section relative à l'écran d'affichage de l'etat pour plus de détails.
Voyants du port Ethernet du panneau arrière	Deux voyageants d'etat sont intégrés à ces ports. Un voyageant indique l'activité du port. L'autre voyageant indique la vitesse de connexion comme suit :· Vert. Le port fonctionné à 1 000 Mbit/s.· Orange. Le port fonctionné à 100 Mbit/s.· Eteint. Le port fonctionné à 10 Mbit/s.
Ecran d'affichage de l'etat	Affiche des messages sur l'etat de votre unité. L'écran d'affichage de l'etat passé en voille pour éviter d'être endommagé ; pour sortir du mode veille, appuyez sur le bouton d'alimentation. Si l'unité signale un fonctionnement anormal ou une erreur, l'écran d'affichage de l'etat reste allumé.

Arrêt du système

Il existe plusieurs façon d'arrêter votre unité :

Utilisation du bouton d'alimentation

• Méthode d'arrêt préfééré :

• Si l'écran d'affichage de l'etat n'est pas allumé, appuyez trois fois sur le bouton d'alimentation pour un arrêt en douceur.

• Si l'écran d'affichage de l'état est allumé, appuyez deux fois sur le bouton d'alimentation pour un arrêt en douceur.

• Arrêt force. Si l'unité est bloquée, maintenez le bouton d'alimentation enforcé pendant 5 secondes pour forcer l'arrêt.

• Utilisation de FrontView. Pour plus d'informations sur l'utilisation de FrontView pour êtreindre votre système de stockage, consultez le guide du logiciel de votre unité, disponible à l'adresse : http://www.readynas.com/documentation.

Menu de démarrage

Utilisez le menu de démarrage pour redémarrer ou dépanner votre unité ReadyNAS. Voitre unité dispose des modes de démarrage suivants :

Normal (Normal). Lance une procEDURE de démarrage normal, comme un démarrage à l'aide du bouton d'alimentation.
Factory Default (Restaurer les valeurs par défaut). Lance un court test disque qui dure approximativement 5 minutes et qui est suivi d'un salarié d'attente de 10 minutes pour RAIDar. Au cours de ces 10 minutes, le système peut être mis hors tension en toute sécurité sans aucune perte de données. Une fois les 10 minutes écoulées ou si vous sélectionnez l'options de restauration des valeurs par défaut pendant le salarié d'attente de RAIDar, la procédure de restauration peut commencer.

AVERTISSEMENT!

La procédure de redémarrage pour la restauration des paramètres par défaut réinitialise l'unité, supprime toutes les données, rétablit tous les paramètres par défaut et reformate le disque en X-RAID2.

• OS reinstall (Réinstallation du système d'exploitation). Réinstallle le micrologiciel (firmware) sur les disques à partir de la mémoire flash interne. Utilisez le mode de réinstallation du système d'exploitation lors du blocage du système et de la corruption de certains fichiers de configuration. Le mode de démarrage par réinstallation du système d'exploitation réinitialise certains paramètres de votre unité, comme les paramètres du protocole Internet et le mot de passé de l'administrateur.

• Tech support (Support technique). Démarre en mode de diagnostic de bas niveau. Utilisez le mode de démarage avec support technique uniquement à la demande d'un technicien du support technique NETGEAR.

• Skip volume check (Ne pas effectuer le contrôle du volume). Une fois le système bloqué, celui-ci essaire de détecter et de résoudre le problème sur le volume à l'aide de l'outil de vérification système de fichiers. Si plusieurs erreurs sont trouvées sur le disque, cette procédure peut se bloquer, empêchant le système de redémarrer. Utilisez cette option pour ignorer le balayage et laisser le système redémarrer.

AVERTISSEMENT!

Utilisez le mode de démarriage par ignorance de l'outil de vérification du volume uniquement à la demande d'un technicien du support technique NETGEAR, sinon vous risquez d'encourir une perte de données.

• Memory test (Test mémoire). Résilie un test mémoire. La réussite ou l'éché du test mémoire est reporté(e) sur l'écran d'affichage de l'état.
• Disk test (Test disque). Réalisé un test disque complèt hors ligne. Cette procédure peut prendre jusqu'à 4 heures en fonction de la taille de vos disques. Les problèmes sont reportés sur l'écran d'affichage de l'objet ou dans l'outil de recherche RAIDar.

Pour acceder au menu de demarrage :

1. Mettez votre unité hors tension.
2. Au moyen d'un trombone déplié, appuyez sur le bouton de réinitialisation et maintenez-le,enforcé.
3. Appuyez sur le bouton d'alimentation pour remettre l'unité sous tension.
4. Maintenez le bouton de réinitialisation enforcé jusqu'à ce que l'écran d'affichage de l'etat affiche un message du menu de démarrage.
5. Appuyez sur le bouton de sauvegarde pour selectionner les différents modes de démarrage.

L'écran d'affichage de l'etat affiche l'options de mode de démarrage sélectionnée.

1. Lorsque l'écran d'affichage de l'état affiche le mode de démarriage de votre choix, appuyez sur le bouton de réinitialisation, puis relâchez-le pour confirmer le choix du menu de démarriage.

Le système démarre dans le mode de démarrage sélectionné.

Utilisez uniquement des disques pris en charge dans votre système de stockage ReadyNAS. Si vous utilisez des disques non pris en charge, l'assistance technique de NETGEAR ne pourrait pas vous aider. Pour obtenir la liste des disques pris en charge, consultez la liste de compatibilité matérielLENETGEAR à I'adresse http://www.readynas.com/hard_disk_hcl.

Pour plus d'informations sur la configuration des disques, consultez le guide du logiciel de votre unité. Ces documents sont disponibles à l'adresse suivant: http://www.readynas.com/documentation.

Ce chapitre aborde les sujets suivants :

Disques préalablement formatés
- Ajout d'un disque
- notification d'un disque défaillant
- Remplacement d'un disque

Disques préalablement formatés

Vouvelez prendre certaines précautions lorsque vous utilisez des disques préalablement formates dans notre unité ReadyNAS, comme précrit au tableau suivant.

Etat de l'unité Précaution
L'unité ReadyNAS n'a pas de disque (unité sans disque)	Eteignez l'unité, puis insérez le disque comme décrit à la section Unités sans disque à la page 7. Effectuez ensuite une réinitialisation des paramètres par défaut, comme décrit dans la section du menu de démarrage de votre unité ReadyNAS :• Ultra 2, Ultra 2 Plus et Pro 2 Menu de démarrage à la page 14• Ultra 4, Ultra 4 Plus, Pro 4, NVX Pioneer et NVX (version Business) Menu de démarrage à la page 21• Ultra 6, Ultra 6 Plus, Pro 6, Pro Pioneer et Pro (version Business) Menu de démarrage à la page 28Remarque: cette procédure efface toutes les données et formate le disque au format X-RAID2. Si vous foulez conserver les données prsentes sur le disque, vous doivent les déplacer vers un lecteur externe avant d'utiliser le disque préalablement formaté dans votre unité ReadyNAS.Si vous essayez d'utiliser un disque préalablement formaté dans votre unité sans suivre cette procédure, l'unité indiquera que le disque est corrompu.
L'unité ReadyNAS fonctionne avec un ou plusieurs disques	Une fois l'unité allumée, insérez le disque dans une baie de disque vide, comme décrit à la section Ajout d'un disque à la page 32. L'unité formate automatiquement le disque au même format que vos disques existants.Remarque: cette procédure efface toutes les données prsentes sur le disque préalablement formaté. Si vous foulez conserver les données prsentes sur le disque, vous doivent les déplacer vers un lecteur externe avant d'utiliser le disque préalablement formaté dans votre unité ReadyNAS.

Les disques préalablement formats doiventfigurer dans la liste de compatibilité matérielle NETGEAR, disponible à l'adresse http://www.readynas.com/hard_disk_hcl.

Ajout d'un disque

Voussoupiezajouturendaunebaidelecteurvide.Ilnestpasnecessaire d'eteindrevoirentepourajouturenderisque.

Si vous ajoutez des disques préalablement formats à votre unité, consultez les précautions à prendre à la section Disques préalablement formats à la page 31.

Pourajouterundisque：

1. Appuyez sur le loquet de blocage du tiroir disque.

Celui-ci se déverrouille automatiquement.

1. Retirez le tiroir disque, puis placez le nouveau disque dans le tiroir.

Assurez-vous que les connecteurs du disque dur sont orientés vers l'intérieur de la baie de disque.

1. Remettez le tiroir dans l'unité et appuyez sur la poignée pour verrouiller le disque.

Le volume se synchronise automatiquement avec le nouveau disque en tâche de fond. Ce processus peut prendre plusieurs heures selon la taille du disque. Vous pouvez continuer d'utiliser l'unité ReadyNAS, cependant l'accès sera plus lent jusqu'à ce que le volume ait fini la synchronisation. Une fois ce processus terminé, vous receivez une notification par courriel.

Si vous ajoutez des disques à une unité sans disque, consultez le guide du logiciel de votre unité pour plus d'informations sur l'utilisation de RAID pour détecter votre unité sur votre réseau local la première fois.

notification d'un disque défailleant

En cas de disque défailleant dans votre unité ReadyNAS, un courriel de notification vous est envoyé. Les alertes par courriel doivent être configurées de façon à ce que des notifications soient envoyées. De plus, FrontView fournit des informations sur le disque défailleant.

NETGEAR you conseille de remplacer le disque defaillant par un disque de même modele. Utilisez FrontView pour déterminer le nom du fournisseur et le modele du disque utiliser sur votre unité.

Pour plus d'informations sur la configuration d'alertes par courriel et sur l'utilisation de FrontView pour les produits de la gamme ReadyNAS Ultra, consultez le guide logiciel correspondant à votre unité. Ces documents sont disponibles à l'adresse suivante : http://www.readynas.com/documentation.

AVERTISSEMENT!

Quel que soit le nombre de disques durs installés, tous les tiroirs disques doivent rester dans les baies de lecteur pourmaintenir une circulation d'air ajustate.

Remplacement d'un disque

Dans le cas d'un disque défailleant, l'unité émet des alertes par courriel et des messages d'état sur la nécessité de replacer le disque. ReadyNAS prend en charge les baies replacables à chaud. Il n'est donc pas nécessaire de l'éteindre en cas de remplacement d'un disque.

Si vous remplacez le disque par un disque préalablement formaté, consultez les précautions d'utilisation de la section Disques préalablement formatés à la page 31.

Pour remplacer le disque :

1. Appuyez sur le loquet de blocage du tiroir disque.

Celui-ci se déverrouille automatiquement.

1. Retirez le tiroir disque, puis remplacez le disque.

1. Disque
2. Tiroir disque vide
3. Disque et tiroir assemblés

Systèmes de stockage de bureau ReadyNAS

1. Assurez-vous que les connecteurs du disque dur sont orientés vers l'intérieur de la baie de disque.
2. Remettez le tiroir dans l'unité et appuyez sur la poignée pour verrouiller le disque.

Le volume se synchronise automatiquement avec le nouveau disque en tâche de fond. Ce processus peut prendre plusieurs heures selon la taille du disque. Vous pouvez continuer d'utiliser le ReadyNAS, cependant l'accès sera plus lent jusqu'à ce que le volume ait fini la synchronisation. Une fois ce processus terminé, vous receivez une notification par courriel.

Paramètres par défaut et caractéristiques techniques

Cette annexe est composée des sections suivantes :

• Systèmes à 2 baies
• Systèmes à 4 baies
• Systèmes à 6 baies
• Avertissement de sécurité

Systèmes à 2 baies

Le tableau suivant détaillé les paramètres par défaut des systèmes de stockage ReadyNAS Ultra 2, Ultra 2 Plus et Pro 2.

Fonction Par défaut
Connexion
	Adresse de connexion pour l'utilisateur si le ReadyNAS n'est pas connecté à un serveur DHCP	https://192.168.168.168/admin
	Nom d'utilisateur admin (sensible à lacke)	admin
	Mot de passer admin (sensible à lacke)	netgear1
Gestion
	Configuration du système Contrôle de l'état et de la configuration Web FrontView
	Utilitaire de découvert, de contrôle de l'état sur plusieurs unités et de formatage RAID	RAIDar pour Windows, Mac et Linux
Connexions réseau local
	Adresse MAC Adresse par défaut
	Taille du MTU 1 500
	Ports 2 RJ-45 10/100/1000BASE-T à détection automatique
	Adresse IP du réseau local DHCP acquis

Les systèmes de stockage ReadyNAS Ultra 2, Ultra 2 Plus et Pro 2 répondent aux caractéristiques techniques suivantes :

Général :

Stockage à 2 baies
- Proesseur Intel monoceur pour Ultra 2. Proesseur Intel double cœur pour Ultra 2 Plus et Pro 2
1 Go de RAM DDR3 SODIMM
- Deux ports Gigabit Ethernet
- Un port USB 3.0 (avant)
- Deux ports USB 2.0 (arrière)
XRAID2, Flex-RAID
Protection des données RAID 0, 1

2,07 kg sans disques

Consummation electrique :

38 W (avec 2 disques de 2 To)

Données électriques :

• Entrée: CC 12,0 V, 5A

Données thermiques :

• Ventilateur de refroidissement du chassin de 92 mm contrôle par logiciel
• Alerte par courriel de température élevée avec arrêt automatique

Conformité environnementale :

De 0 à 40^
- De 20% à 80% d'humidité (sans condensation)
Conformité FCC, UL, CE, RoHS, C-tick, VCCI, CCC, KCC

Systèmes à 4 baies

Le tableau suivant détaillé les paramètres par défaut des systèmes de stockage ReadyNAS Ultra 4, Ultra 4 Plus, Pro 4 NVX Pioneer et NVX (version Business).

Fonction Par défaut
Connexion
	Adresse de connexion pour l'utilisateur si le ReadyNAS n'est pas connecté à un serveur DHCP	https://192.168.168.168/admin
	Nom d'utilisateur admin (sensible à lacke)	admin
	Mot de passer admin (sensible à lacke)	netgear1
Gestion
	Configuration du système Contrôle de l'état et de la configuration Web FrontView
	Utilitaire de découvert, de contrôle de l'état sur plusieurs unités et de formatage RAID	RAIDar pour Windows, Mac et Linux
Connexions réseau local
	Adresse MAC Adresse par défaut
	Taille du MTU 1 500
	Ports 2 RJ-45 10/100/1000BASE-T à détection automatique
	Adresse IP du réseau local DHCP acquis

Les systèmes de stockage ReadyNAS Ultra 4, Ultra 4 Plus, Pro 4, NVX Pioneer et NVX (version Business) répondent aux caractéristiques techniques suivantes :

Général :

Stockage à 4 baies
- Proesseur Intel monocateur pour Ultra 4, NVX Pioneer, NVX (version Business) et Pro 4. Proesseur Intel double cateur pour Ultra Plus 4 et Pro 4
- 1 Go de RAM DDR2 SODIMM
- Deux ports Gigabit Ethernet
Trois ports USB 2.0
XRAID2, Flex-RAID
Protection des données RAID 0,1,5,10

4,70 kg sans disques

Consummation electrique :

Ultra 4, Ultra 4 Plus et Pro 4:48 W (avec 4 disques de 2 To)
Pour des lecteurs Seagate® 2 To LP, avec système en état d'inactivité
- NVX Pioneer et NVX (version Business) : 76 W (avec 4 disques de 1 To)

Données électriques :

Alimentation CA serveur 120 W
- Entrée : 100 à 240 V CA, 50/60 Hz

Données thermiques :

• Ventilateur de refroidissement du chassin de 92 mm contrôle par logiciel
• Alerte par courriel de température élevée avec arrêt automatique

Conformité environnementale :

• De 0 à 40^
• De 20% à 80% d'humidité (sans condensation)
• Ultra 4, Ultra 4 Plus, Pro 4: conformité FCC, UL, CE, RoHS, C-Tick, VCCI, CCC, KCC
• NVX Pioneer et NVX (version Business): conformité FCC, UL, CE, RoHS, C-Tick, VCCI, KCC

Systèmes à 6 baies

Le tableau suivant détaillé les paramètres par défaut des systèmes de stockage ReadyNAS Ultra 6, Ultra 6 Plus, Pro 6, Pro Pioneer et Pro (version Business).

Fonction Par défaut
Connexion
	Adresse de connexion pour l'utilisateur si le ReadyNAS n'est pas connecté à un serveur DHCP	https://192.168.168.168/admin
	Nom d'utilisateur admin (sensible à la casse)	admin
	Mot de passer admin (sensible à la casse)	netgear1
Gestion
	Configuration du système Contrôle de l'état et de la configuration Web FrontView
	Utilitaire de découvert, de contrôle de l'état sur plusieurs unités et de formatage RAID	RAIDar pour Windows, Mac et Linux
Connexions réseau local
	Adresse MAC Adresse par défaut
	Taille du MTU 1 500
	Ports 2 RJ-45 10/100/1000BASE-T à détaction automatique
	Adresse IP du réseau local DHCP acquis

Les systèmes de stockage ReadyNAS Ultra 6, Ultra 6 Plus, Pro 6, Pro Pioneer et Pro (version Business) répondent aux caractéristiques techniques suivantes :

Général :

Stockage à 6 baies
- Proesseur Intel double cœur
1 Go de RAM DDR2 SODIMM
- Deux ports Gigabit Ethernet
Trois ports USB 2.0
XRAID2 à double redondance, Flex-RAID
Protection des données RAID 0,1,5,6,10

250× 170× 285mm
10,0 x 6,7 x 11,2 pouces

Poids physique :

7,30 kg sans disques

Consommation electrique :

Ultra 6, Ultra 6 Pro et Pro 6:68 W (avec 6 disques de 2 To)
Pour des lecteurs Seagate® 2 To LP, avec système en état d'inactivité
Pro Pioneer et Pro (version Business) : 83 W (avec 6 disques de 500 Go)

Données électriques :

Alimentation CA serveur 300 W
- Entrée : 100 à 240 V CA, 50/60 Hz

Données thermiques :

• Ventilateur de refroidissement du chassin de 120 mm contrôle par logiciel
• Ventilateur de refroidissement du processeur de 90~mm
• Alerte par courriel de température élevée avec arrêt automatique

Conformité environnementale :

• De 0 à 40 °C
• De 20% à 80% d'humidité (sans condensation)
  Ultra 6, Ultra 6 Plus et Pro 6 : conformité FCC, UL, CE, RoHS, C-Tick, VCCI, CCC, KCC
  Pro Pioneer et Pro (version Business): conformité FCC, UL, CE, C-Tick, MIC, VCCI, RoHS

Avertissement de sécurité

1. L'équipement ne contient aucune zone d'accès pour l'opérateur. Il est certifié pour une installation réalisée uniquement par du personnel formé, conformément aux instructions d'installation fournies avec chaque unité.
2. Installez la prise de courant à proximé de l'équipement dans un emplacement facilement accessible.
3. Respectez les précautions relatives à la batterie embarquée.

DANGER :

RISQUE D'EXPLOSION SI LA BATTERIE EST REMPLACEE PAR UN TYPE INCORRECT. POUR JETER LES ANCIENNES BATTERIES, VEUILLEZ SUIVRE LA PROCEDURE DETAILLE E DANS LES INSTRUCTIONS.

1. Connectez les unités et les connexions au réseau local uniquement au matériel situé dans le mêmeBATIMENT.
2. Le matériel coulissant ou monté sur rail ne doit pas etre utilise comme etagere ou

espace de travail.

Précautions de sécurité électrique

Respectez les précautions de sécurité électrique élémentaires pour vous protégger contre toute blessure et le ReadyNAS contre tout dégât :

• Repérez les emplacements du bouton d'alimentation sur le châssis ainsi que du bouton d'alimentation d'urgence de la salle, du bouton de mise hors tension ou de la prise électrique. En cas d'accident électrique, vous pourrez alors rapidement couper l'alimentation du système.
• Ne travailliez jamais seul sur des composants haute tension.

• Débranchetz无论如何 l'alimentation du système lorsque vous retirez ou installez des composants du système principal, notamment la carte mère ou les modules de mémoire. Lorsque vous débranchez l'alimentation, vous devez d'abordmettre le système qui exécuté le système d'exploitation hors tension, puis débrancher les cordons d'alimentation de toutes les unités d'alimentation du système.
  Lorsque you travailliez a cotede circuits electriques exposés, veillez a ce qu'une autre personne ayant connaissance des commandes de coupure de courant se trouve a proximite de façon à intervenir en cas de besoin.
  Utilisez une seule main lorsque vous travailliez sur du matériel électrique sous tension, cela en vue d'eviter de creer un circuit complet, qui provoquerait un choc électrique. Soyez extrement vigilant lorsque vous utilisez des outils metalliques car ils peuvent facilement endommager les composants electriques ou circuits intégrés s'ils entrent en contact avec eux.

• N'utilisez pas de tapis concus pour réduire la décharge d'électricité statique en tant que protection contre les chocs électriques. Utilisez plutôt les tapis en caoutchouc qui ont été spécifiquement concus pour servir d'isolants électriques.
  Utilisez uniquement des cordons d'alimentation qui comportent une prise de mise à la terre et raccordez-les à des prises électriques avec terre.

Précautions générales de sécurité

Suivez ces règles pour garantir la sécurité générale :

• Maintenez la zone autour du ReadyNAS propre et dégagée.
• Reportez-vous aux caractéristiques techniques contenues dans ce manuel pour obtenir davantage de détails sur votre unité ReadyNAS Ultra spécifique.
• Remplacez la batterie embarquée uniquement par une batterie identique ou par un type de batterie recommendé par le fabriquant. Pour jeter les anciennes batteries, veuillez suivre la procEDURE détaillée dans les instructions du fabricant.

DANGER:

Si vous installez la batterie en sens inverse, vous inversez ses polarités et encourez un risque d'explosion.

• Fusibles soudés remplaçables de la carte mère : les fusibles à coefficient positif de température auto-reinitialisables sur la carte mère ne doivent être replacés que par des techniciens de maintenance dûment formés. Les nouveaux fusibles devront être identiques ou équivalents à ceux que vous devez replacer. Contactez le service d'assistance pour plus d'informations et pour obtenir de l'aide.

Précautions relatives à la décharge electrostatique (DES)

La décharge électrique se produit lorsque deux objets de charge électrique différente entrent en contact. Une décharge électrique se create pour neutraliser cette différence, ce qui peut endommager les composants électriques et les circuits imprimés. Les mesures suivantes suffisent généralement à neutraliser cette différence avant que le contact se fasse afin de protéger votre matériel contre une décharge électrique :

• utilisez un bracelet antistatique concu pour empêcher les décharges d'électricité statique ;
  conservez tous les composants et les circuits imprimés dans leurs sacs antistatiques jusqu'à ce qu'ils soient prêts à l'utilisation ;
  touchez un objet métallique relié à la terre avant desterolir la carte du sac antistatique ;
  ne laisses pas des composants ou circuits imprimés entre en contact avec vos vêtements, car ceux-ci peuvent contirnir une charge, meme si vous portez un bracelet antistatique;
• manipulatez une carte uniquement par les bords ; ne touche pas ses composants, les puce persephériques, les modules de mémoire ou les contacts ;
  Iorsque you manipulez des puce ou des modules, evitez tout contact avec les broches ;
• remettez la carte mère et les périhériques dans leurs sacs antistatiques lorsque vous ne les utilisez pas ;
• afin d'assurer la mise à la terre, vérifie que le chassin de votre ordinateur fournisse une excellente conductivité entre l'alimentation, le boîtier, les systèmes d'attache de montage et la carte mère.

Informations relatives à la conformité légale

Cette section comprend les exigences relatives à l'utilisation de ce produit en conformité avec les lois nationales portant sur l'utilisation du spectre des radiofréquences et le fonctionnement des péripériques sans fil. Le non-respect par l'utilisateur des exigences applicables peut entraîner une utilisation illégale et l'engagement de poursuites judiciaires par les autorités nationales compétentes.

Le micrologiciel (firmware) de ce produit limite son fonctionnement aux canaux autorisés dans une région ou un pays particulier. En conséquence, certaines options répertoriées dans le guide de l'utilisateur peuvent être inactives dans votre version du produit.

Exigences de la FCC pour le fonctionnement aux Etats-Unis

Informations de la FCC à destination des utilisateurs

Aucun composant de ce produit ne peut etre réparé par l'utilisateur. Ce produit doit uniquement etre utilisé avec des antennes agregées. Toute modification apportée au produit invalide les normes et certificats legaux applicables.

Cet apparéil est conforme à l'article 15 de la réglementation de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet apparéil ne produit pas d'interférences nuisibles, et (2) cet apparéil doit accepter toute interférence reçue, notamment celles qui peuvent entraîner un fonctionnement non souhaité.

Directives de la FCC en matière d'exposition

Cet équipement est conforme aux limites d'exposition aux radiations de la FCC définies pour un environnement non contrôle. Lorsque vous installez et utilisez l'équipement, laissez une distance minimale de 20 cm entre l'élément rayonnant et vous.

Ce transmetteur ne doit pas etre colocalise ni fonctionner avec d'autres antennes ou transmetteurs.

Déclaration de conformité de la FCC

Nous, NETGEAR, Inc., 350 East Plumeria Drive, San Jose, CA 95134, Etats-Unis, déclarons (et assumons l'entière responsabilité de cette déclaration) que les apparèils NETGEAR ReadyNAS Ultra, Ultra Plus, NVX et Pro sont conformes à l'article 15 de la réglementation de la FCC.

Son fonctionnement est soumis aux deux conditions suivantes :

• Ce produit ne risque pas de causeurs des interfrences electromagnétiques nuisibles, et
• Cet apparéil doit accepter toute interférence reçue, notamment celles qui peuvent entraîner un fonctionnement non souhaité.

Instructions et avertissements de la FCC relatifs aux interférences radioélectriques

Cet apparéil a été testé et certifié conforme aux restrictions pour les apparéils numériques de Classe B, conformément à l'article 15 de la légération de la FCC. Ces restrictions visent à garantir une protection suffisante contre les interférences nuisibles dans une installation à domicile. Cet apparéil utilise des fréquences radio et peut en diffuser. S'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio. Cependant, il se peut que des interférences se produit dans une installation particulière.

Pour déterminer si cet apparéil produit des interférences nuisibles à la réception de la radio ou de la télévision, éteignez puis rallumez l' apparéil. Le cas échéant, nous vous recommendons de suivre les instructions ci-dessous pour éliminer les interférences :

• Réorientez l'antenne de réception.
  Eloignez davantage l'appareil du récepteur.
• Branchez l'appareil sur un circuit électrique différent de celui sur lequel le récepteur radio est branché.
• Consultez le vendeur ou un technician experimenté pour obtenir de l'assistance.

Toute modification apportée au produit, excepté dans le cas où elle a été expressément approuvée par NETGEAR, Inc., peut engendrer l'annulation du droit de l'utilisateur à utiliser l'appareil.

Réglementation sur les interférences radio du Département canadien des communications

Les apparêils numériques NETGEAR ReadyNAS Ultra, Ultra Plus, NVX et Pro respectent les restrictions des émissions radio destinées aux apparêils numériques de Classe B établies par la réglementation canadienne sur les interférences radio.

Union Européenne

Les apparèils NETGEAR ReadyNAS Ultra, Ultra Plus, NVX et Pro sont conformes aux exigences essentielles de la directive relative à la compatibilité electromagnétique 2004/108/EC de l'UE et de la directive basse tension 2006/95/EC. Cette conformité a été démontrée en appliquant les méthodes et normes de test suivantes :

EN55022:2006/A1:2007
EN55024:1998/A1:2001/A2:2003
EN60950-1:2005 2e édition
EN 61000-3-2:2006
EN 61000-3-3 : 1995 avec A1 : 2001 + A2 : 2005

Index

A

alertes par courriel 33

arrêt du système 13

NVX (version Business) 21

NVX Pioneer 21

Pro (version Business) 28

Pro 213

Pro 4 21

Pro 6 28

Pro Pioneer 28

Ultra 2 13

Ultra 2 Plus 13

Ultra 4 21

Ultra 4 Plus 21

Ultra 6 28

Ultra 6 Plus 28

arrêt en douceur

NVX (version Business) 21

NVX Pioneer 21

Pro (version Business) 28

Pro 2 13

Pro 4 21

Pro 6 28

Pro Pioneer 28

Ultra 2 13

Ultra 2 Plus 13

Ultra 4 21

Ultra 4 Plus 21

Ultra 6 28

Ultra 6 Plus 28

arrêtforcé

NVX (version Business) 21

NVX Pioneer 21

Pro (version Business) 28

Pro 2 13

Pro 4 21

Pro 6 28

Pro Pioneer 28

Ultra 2 13

Ultra 2 Plus 13

Ultra 4 21

Ultra 4 Plus 21

Ultra 6 28

Ultra 6 Plus 28

avertissement de sécurité 42

B

baie de disque

NVX (version Business) 18

NVX Pioneer 18

Pro (version Business) 25

Pro 2 11

Pro 4 18

Pro 6 25

Pro Pioneer 25

Ultra 2 11

Ultra 2 Plus 11

Ultra 4 18

Ultra 4 Plus 18

Ultra 6 25

Ultra 6 Plus 25

batterie 42

C

caracteristiques techniques 36, 38, 40

configuration requise 7

conformité 44

D

DES 43

décharge electrolystatique 43

déclaration de conformité 44

defaillance de disque 33

dépannage à l'aide du menu de démarrage

NVX (version Business) 21

NVX Pioneer 21

Pro (version Business) 28

Pro 2 14

Pro 4 21

Pro 6 28

Pro Pioneer 28

Ultra 2 14

Ultra 2 Plus 14

Ultra 4 21

Ultra 4 Plus 21

Ultra 6 28

Ultra 6 Plus 28

disque défaillant 33

disque,ajout 32

disque, défaillance 33

disque, pris en charge 30

disque, replacement 33

disques préalablement formatés 31

disques pris en charge 30

disques, préalablement formés 31

E

emplacement d'installation 6

emplacement de l'unité 6

liste de compatibilité matérielle 7, 30, 31

M

marques commerciales 2

menu de démarrage

NVX (version Business) 21

NVX Pioneer 21

Pro 14

Pro (version Business) 28

Pro 4 21

Pro 6 28

Pro Pioneer 28

Ultra 2 14

Ultra 2 Plus 14

Ultra 4 21

Ultra 4 Plus 21

Ultra 6 28

Ultra 6 Plus 28

P

panneau arrière

NVX (version Business) 19

NVX Pioneer 19

Pro (version Business) 26

Pro 2 12

Pro 4 19

Pro 6 26

Pro Pioneer 26

Ultra 2 12

Ultra 2 Plus 12

Ultra 4 19

Ultra 4 Plus 19

Ultra 6 26

Ultra 6 Plus 26

panneau avant

NVX (version Business) 17

NVX Pioneer 17

Pro (version Business) 24

Pro 2 10

Pro 4 17

Pro 6 24

Pro Pioneer 24

Ultra 2 10

Ultra 2 Plus 10

Ultra 4 17

Ultra 4 Plus 17

Ultra 6 24

Ultra 6 Plus 24

panneau latorial

NVX (version Business) 17

NVX Pioneer 17

Pro (version Business) 24

Pro 2 10

Pro 4 17

Pro 6 24

Pro Pioneer 24

Ultra 2 10

Ultra 2 Plus 10

Ultra 4 17

Ultra 4 Plus 17

Ultra 6 24

Ultra 6 Plus 24

paramètrespardéfaut36,38,40

prise de courant 42

S

sécurité 42, 43

sécurité électriche 42

sécurité générale 43

synchronisation du volume 8, 32

U

unites sans disque 7

V

voyants

NVX (version Business) 20

NVX Pioneer 20

Pro (version Business) 27

Pro 2 13

Pro 4 20

Pro 6 27

Pro Pioneer 27

Ultra 2 13

Ultra 2 Plus 13

Ultra 4 20

Ultra 4 Plus 20

Ultra 6 27

Ultra 6 Plus 27
