Caractéristiques techniques	Gradateur Vemer Regolo, compatible avec les lampes à incandescence et halogènes.
Puissance maximale	300W pour les lampes à incandescence, 150W pour les lampes halogènes.
Type de montage	Montage encastré dans une boîte standard.
Utilisation	Permet de régler l'intensité lumineuse selon les besoins de l'utilisateur.
Maintenance	Vérifier régulièrement le bon fonctionnement, nettoyer avec un chiffon sec.
Sécurité	Conforme aux normes de sécurité électrique en vigueur.
Informations générales	Garantie de 2 ans, produit destiné à un usage domestique.

FOIRE AUX QUESTIONS - Regolo Vemer

Comment installer le gradateur Vemer Regolo ?

Pour installer le gradateur Vemer Regolo, coupez l'alimentation électrique. Retirez l'ancien interrupteur et connectez les fils selon le schéma fourni dans le manuel d'instructions. Fixez le gradateur dans la boîte murale et remettez l'alimentation sous tension.

Le gradateur ne fonctionne pas, que faire ?

Vérifiez que l'alimentation est bien rétablie et que les connexions sont sécurisées. Assurez-vous également que les ampoules sont compatibles avec le gradateur. Si le problème persiste, consultez le manuel ou contactez le service client.

Puis-je utiliser des ampoules LED avec le gradateur Vemer Regolo ?

Oui, le gradateur Vemer Regolo est compatible avec les ampoules LED, mais assurez-vous d'utiliser des modèles spécifiquement conçus pour le dimmable afin d'éviter des problèmes de scintillement.

Comment régler la luminosité avec le gradateur ?

Pour régler la luminosité, tournez le bouton du gradateur dans le sens horaire pour augmenter la luminosité et dans le sens antihoraire pour la diminuer. Vous pouvez également utiliser la fonctionnalité de mémorisation pour conserver le dernier réglage.

Le gradateur émet des bruits, est-ce normal ?

De légers bruits peuvent être normaux en raison du fonctionnement interne du gradateur, surtout à basse luminosité. Si le bruit est fort ou gênant, vérifiez la compatibilité des ampoules et les connexions électriques.

Comment nettoyer le gradateur Vemer Regolo ?

Pour nettoyer le gradateur, éteignez l'alimentation électrique et utilisez un chiffon doux et sec. Évitez les nettoyants abrasifs qui pourraient endommager la surface.

Que faire si le gradateur s'éteint soudainement ?

Si le gradateur s'éteint soudainement, vérifiez si une surcharge ou un court-circuit s'est produit. Inspectez les connexions et les ampoules. Si le problème persiste, déconnectez-le et contactez le service client.

MODE D'EMPLOI Regolo Vemer

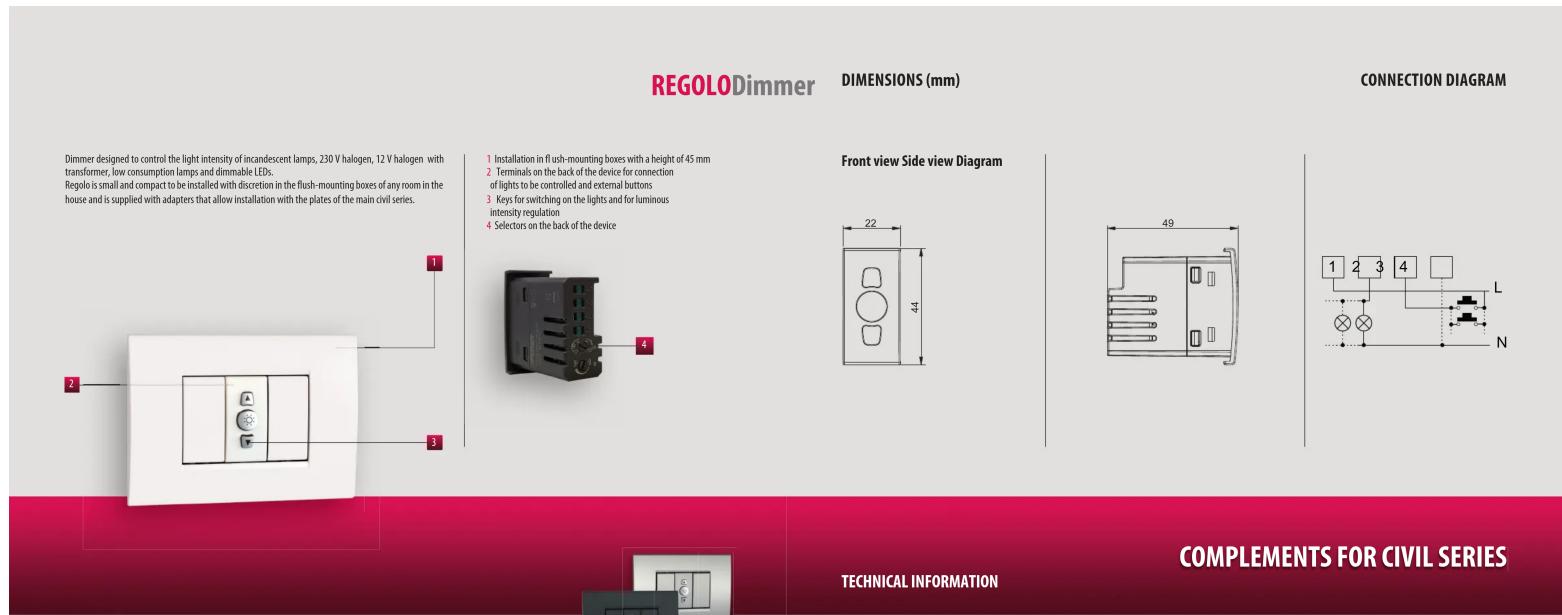

REGOLODimmer DIMENSIONS (mm) CONNECTION DIAGRAM Dimmer designed to control the light intensity of incandescent lamps, 230 V halogen, 12 V halogen with transformer, low consumption lamps and dimmable LEDs. Regolo is small and compact to be installed with discretion in the flush-mounting boxes of any room in the house and is supplied with adapters that allow installation with the plates of the main civil series. 1 Installation in flush-mounting boxes with a height of 45 mm 2 Terminals on the back of the device for connection of lights to be controlled and external buttons 3 Keys for switching on the lights and for luminous intensity regulation 4 Selectors on the back of the device Front view Side view Diagram 22 44 49 1 2 3 4 L N TECHNICAL INFORMATION COMPLEMENTS FOR CIVIL SERIES

DIMMER FOR LED LAMPS

• Selector to choose the type of regulation: trailing edge (LAMP1) or leading edge (LAMP2)
• Selector to set the minimum light intensity reduction value
• Memory function: if activated, the device turns on the lights at the intensity level set
  before switching off. Otherwise, it turns on the lights with maximum intensity.
• Compact size: only 1 module occupied in the flush-mounting box
• Adapters that allow adaptability with the main civil series

Leading Edge mode (start phase cutting)

The dimmer partializes the initial part of the phase. This is the mode indicated for management of traditional lamps such as for example the incandescent ones.

Leading Edge mode (end phase cutting)

The dimmer partializes the final part of the phase. This is the mode indicated for management of last generation lamps like those with LEDs.

Adaptable plates

ABB Mylos serie
Ave S44 series
Bticino Axolute series
Bticino Axolute Air series
Bticino Light series
Bticino Living International series
Bticino LivingLight series (LL)
Bticino LivingLight Air series
Bticino Matix series

Gewiss Chorus series
Vimar Arké series
Vimar Eikon series
Vimar Eikon Evo series
Vimar Plana series

For information on the possibility of using different plates contact the technical assistance service

Code	Model	Description	Colour	Power supply
VE772300	Regolo Grigio	Dimmer to control light intensity compact size	Grey	230V~
VE772200	Regolo Bianco	Dimmer to control light intensity compact size	White	230V~
VE781200	Regolo	Dimmer to control light intensity compact size	Silver Tech	230V~

Colour Power supply

REGOLO-ENG-072019

GENERAL CHARACTERISTICS

Power supply	V AC	230 (-10% ÷ +10%)
Frequency	Hz	50/60
Maximum absorption	VA	0.035
Mounting		fl ush
Maximum cables section	mm ^2	1.5
Minimum brightness level regulation		10 ÷ 30%

Minimum load	W	3
Luminous buttons		not allowed
Operating temperature	°C	-10 ÷ +50
Storage temperature	°C	-20 ÷ +60
Operating humidity	RH 20% ÷ 90% non condensing
Protection degree		IP20

CONNECTABLE LOADS

	LED
	LAMP1	150 W	100 VA	100 VA	100 VA	100 VA	100 VA	X	X	X	X
LAMP2	150 W	100 VA	X	X	X	X	100 VA	100 VA	100 VA	100 VA	X

REFERENCE STANDARDS

Compliance with the Community Directives: 2014/35/EU (LVD) and 2014/30/EU (EMCD)
is declared in reference to the following harmonized standards: EN 60598-1 • EN 60598-2-2 • EN 61000-6-1 • EN 61000-6-3
