MODE D'EMPLOI FR NTC2DA Vemer

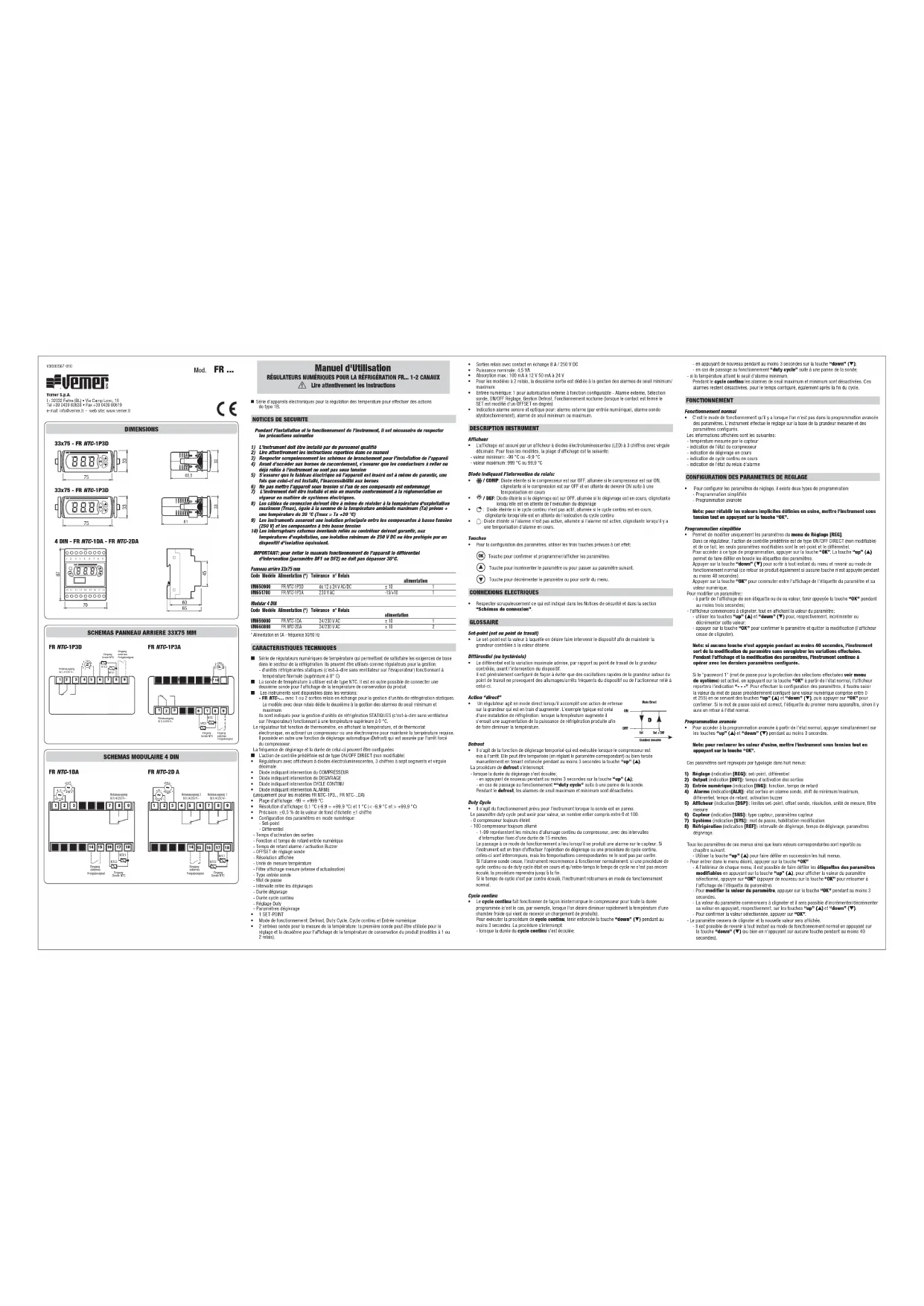

Manuel d'Utilisation
RÉGULATEURS NUMÉRIQUES POUR LA RÉFRIGÉRATION FR... 1-2 CANAUX
Lire attentivement les instructions
■ Série d'appareils électroniques pour la régulation des température pour effectuer des actions
de type 1B.
NOTICES DE SECURITE
Pendant l'installation et le fonctionnement de l'instrument, il est nécessaire de respecter les précautions suivantes
1) L'instrument doit être installé par du personnel qualifié
2) Lire attentivement les instructions reportées dans ce manuel
3) Respecter scrupuleusement les schémas de branchement pour l'installation de l'appareil
4) Avant d'acceder aux bornes de raccordement, s'assurer que les conducteurs a relier ou déta reliés à l'instrument ne sont pas sous tension.
5) S'assurer que le tableau électrique où l'appareil est inséré est à même de garantir, une
fois que celui-ci est installé, l'inaccessibilité aux bornes
6) Ne pas mettre l'appareil sous tension si l'un de ses composants est endommagé
7) L'instrument doit être installé et mis en marche conformément à la réglementation en
vigueur en matière de systèmes électriques.
8) Les câbles de connexion doivent être à même de résister à la température d'exploitation maximum (Tmax), égale à la somme de la température ambiante maximum (Ta) prévue +
une température de 20 °C (Tmax = Ta +20 °C)
9) Les instruments assurent une Isolation principale entre les composantes à basse tension
(250 V) et les composantes à très basse tension
10) Les interrupteurs externes éventuels reliés au contrôleur doivent garantir, aux
temperatures d'exploitation, une Isolation minimum de 250 V DC ou être protéges par un diversifié déciation équivalent.
dispositin d'isolation equivalent
IMPORTANT: pour éviter le mauvais fonctionnement de l'appareil le différentiel
d'intervention (paramètre DF1 ou DF2) ne doit pas dépasser 30°C.
Panneau arrière 33x75 mm
Code Modèle Alimentation (*) Tolerance n° Relais
alimentation
VM650900 FR N7C-1P3D de 12 a 24 V AC/DC ± 10 1
VM651700 FR NTC-1P3A 230 V AC -15/+10 1
Modular 4 DIN
Modular 4 DM Code: Mobile Alimentation (1). Tolerance, n2 Relais
alimentation
VM659000 FR NTC-1DA 24/230 V AC ± 10 1
VM660800 FR NTC-2DA 24/230 V AC ±10 2
* Alimentation en CA - fréquence 50/60 Hz
CARACTERISTIQUES TECHNIQUES
■ Série de régulateurs numériques de température qui permettent de satisfaire les exigences de base
dans le secteur de la réfrigération. Ils peuvent être utilisés comme régulateurs pour la gestion:
- d'unités réfrigérantes statiques (c'est-à-dire sans ventilateur sur l'évaporateur) fonctionnant
temperature Normale (supérieure a 0° C)
La sonde de température à utiliser est de type NTC. Il est en outre possible de connecter une
deuxieme sonde pour l'amichage de la température de conservation du produit. Les instruments sont disponibles dans les versions:
■ Les instruments sont disponibles dans les versions. ED. VTO – avec 1 ou 2 parties relais en échange
- FR MC-... avec 1 ou 2 sortes retais en échange pour la gestion d'unités de réintégration statiques. La modèle sans deux moins dédig le deuxième à la gestion des alarmes de seuil minimum et
Le modèle avec deux relais décile le deuxième à la gestion des alarmes de seul minimum et maximum.
Ils sont indiqués pour la gestion d'unités de réfrigération STATIQUES (c'est-à-dire sans ventilateur
sur l'évaporateur fonctionnant à une température supérieure à 0 °C
Le régulateur fait fonction de thermomètre, en affichant la température, et de thermostat
électronique, en activant un compresseur ou une électrovanne pour maintenir la température requise
Il possède en outre une fonction de dégivrage automatique (Defrost) qui est assurée par l'arrêt forcé
du compresseur.
La fréquence de dégivrage et la durée de celui-ci peuvent être configurées
L'action de contrôle prédéfinie est de type ON/OFF DIRECT (non modifiable)
- Régulateurs avec afficheurs à diodes électroluminescentes, 3 chiffres à sept segments et virgule d'impône.
decimare
• Diode indiquant intervention du COMPRESSEUR
• Diode indiquant intervention de DEGIVRAGE
• Diode indiquant intervention CYCLE CONTINU
• Diode indiquant intervention ALARME (uniquement pour les modèles FR NTG 4
(uniquement pour les modes FR NTC-TP3..., FR NTC-...DA)
• Plage d'affichage: -99 ÷ +999 °C
- Resolution d'affichage: 0,1 °C (-9,9 ÷ +99,9 °C) et 1 °C (< -9,9 °C et > +99,9 °C) - Présicier : 0,5 % de la valeur de fond dichelle : 4 chiffre
- Precision: ±0,5 % de la valeur de lundi d'échelle ±1 chiffre
- Configuration des paramètres en mode numérique. Set point
- Diferentiel - Temps d'activation des porties
- Temps d'activation des sortes - Fonction et temps de retard entrée numérique
- Fonction et temps de retard en force nomenclature Temps de retard alarme / activation Ruzzer
- Temps de retard alarme / activation buzzer - OFFSET de réglage sonde
- Résolution affiché
- Unité de mesure température
- Efiltre affichage mesure (vitesse d'actualisation
- Type entrés
- Type ended - Mot de pas
- Mot de passe - Intervalle entre les déqivrages
- Durée décircrage
Duró o ylo contin
- Purée cycle continue Durée Ruix
- Reglage DU
- Paramètres degivrage 1.057 POINT
• 1 SET-PU
• Mode de fonctionnement: Defrost, Duty Cycle, Cycle continu et Entrée numérique
• 2 entrees sonde pour la mesure de la température: la première sonde peut être utilisée pour le
réglage et la deuxième pour l'affichage de la température de conservation du produit (modèles à 1 ou 2 pelaine).
2TELALS).
- Sorties relais avec contact en échange 8 A / 250 V DC
• Puissance nominale: 4,5 VA
• Absorption max.: 100 mA à 12 V 50 mA à 24 V
• Pour les modèles à 2 relais, la deuxième sortie est dédiée à la gestion des alarmes de seuil minimum/
maximum
- Entrée numérique: 1 pour autorisation externe à fonction configurable - Alarme externe, Sélection
sonde, ON/OFF Réglage, Gestion Defrost, Fonctionnement nocturne (lorsque le contact est fermé le
SET est modifie d'un OFFSET en degres)
- Indication alarme sonore et optique pour: alarme externe (par entrée numérique), alarme sonde
(dysfonctionnement), alarme de seuil minimum ou maximum.
DESCRIPTION INSTRUMENT
Afficohors
• L'affichage est accuré par un afficheur à diodes électroluminescentes (I ED) à 3 chiffres avec virgule
L'arménagement est assure par un amfinécteur d'iodes clôtes gluminescentes décimale. Pour tous les modèles, la plage d'affichage est la suivante-
- valeur minimum: -99 °C ou -9.9 °C
- valeur minimum: 999 °C ou 99.9 °C
Diode indiquant l'intervention du relais:
• / COMP: Diode éteinte si le compresseur est sur OFF, allumée si le compresseur est sur ON.
clignotante si le compression est sur OFF et en attente de devenir ON suite à une
temporisation en cours
• / DEF: Diode éteinte si le dégivrage est sur OFF, allumée si le dégivrage est en cours, clignotante
lorsqu'elle est en attente de l'exécution du déqivrage
• Diode éteinte si le cycle continu n'est pas actif, allumée si le cycle continu est en cours.
clignotante lorsqu'elle est en attente de l'exécution du cycle continu
• : Diode éteinte si l'alarme n'est pas active, allumée si l'alarme est active, clignotante lorsqu'il y a
une temporisation d'alarme en cours
Touches
Pour la configuration des paramètres, utiliser les trois touches préuves à cet effet:
OK Toushe pour confirmer et programmer/offichar les paramètres
(OR) Touche pour continuer et programmé/ancher les paramètres.
④
Touche pour incrementer le paramètre ou pour passer au paramètre suivant.
• Respecter scrupuleurement ce qui est indiqué dans les Notices de sécurité et dans la section
respecter scrupuitusement Ufchômes de connexion
GLOSSAIRE
Set-point (set ou point de travail)
• Le set-point est la valeur à laquelle on désire faire intervenir le dispositif afin de maintenir la
grandeur contrôlée à la valeur désirée.
Différentiel (ou hystérésis)
• Le différentiel est la variation maximale admise, par rapport au point de travail de la grandeur
contrôlée, avant l'intervention du dispositif
Il est également configué de fœen à évites que des écillatione répides de le sandeux outeurs du
Il est généralement coningure de façon a éviter que des oscillations rapides de la grandeur autour du
point de travail ne provoquent des allumages/arrets frequents du dispositif ou de l'actionneur relie à celui-ci
Ceful-Cr.
Action "direct"
Un régulateur anit en mode direct lorsqu'il accomplit une action de retenue
en régulateur agit en mode direct torqu il aboumpit une action de retenue our la grandeur qui est en train d'augementer. L'exemple tujigue est celui
sui la grandeur qui est en train d'augmenter. L exemple typique est ce
d'une installation de réfrigeration: lorsque la température augmente il
s'ensuit une augmentation de la puissance de réfrigeration produite afin
de faire diminuer la température.
Mode Direct
ON
↓
D
OFF
Set Set + Diff
from our results
Detrost
• Il s'agit de la fonction de déprivrage temporisé qui est exécutée lorsque le compresseur est
Il s'agit de la réfction de dogin l'ago contemporale qui est unobséré refraque le compréséur tout mic à l'arrêt. Elle peut être temporisée (en réplant le paramètre correspondant) ou bien fermée
mils à l'arrec. Enle peut être tempolissée (en régiant le paramètre correspondant) ou bien manuellement en tenant enfoncée pendant au moins 3 secondes la touche "up" (A).
manufactement en tenant emorée pendant au moins 5 secondes la toute up (2).
procedure de delrost s interrupt
orsque la durée du dégivrage s'est écoulee;
- en appuyant de nouveau pendant au moins 3 secondes sur la touche "up" (▲);
- en cas de passage au fonctionnement "duty cycle" suite à une panne de la sonde
Pendant le defrost, les alarmes de seuil maximum et minimum sont désactivées
[Non-Text]
Duty Cycle
- Il s'agit du fonctionnement prévu pour l'instrument lorsque la sonde est en panne.
Le paramètre duty cycle peut avoir pour valeur, un nombre entier compris entre 0 et 100
parainou d'aly cycle post avoir pour valeur, un noméro ontier composite ontre 6 et 100. comprégeur toujours était
compresséur toujours établit 20 compressive tourism allum
40 compresseur toujours allume
- T-99 représentent les minutes d'allumage con
d'interruption fixes d'une durée de 15 minutes.
Le passage à ce mode de fonctionnement a lieu lorsqu'il se produit une alarme sur le capteur. Si
l'instrument est en train d'effectuer l'opération de dégivrage ou une procédure de cycle continu,
celles-ci sont interrompues, mais les temporisations correspondantes ne le sont pas par contre.
Si l'alarme sonde cesse. l'instrument recommence à fonctionner normalement: si une procédure de
e cycle continu ou de duty cycle était en cours et qu'entre-temps le temps de cycle ne s'est pas encore.
cycle confina ou de duty cycle était en cours éaculé. La procédure apprendre iuayu'à la fin
ecoule, la procédure reprendura jusqu'à la fin. Si le terme de viale aient pas contre jœvuli, l'instrument returner en mode de fonctionnement
Si le temps de cycle s'est par contre écoute, l'instrument retoumiera en mode de fonctionnement
normal.
Cycle continu
• Le cycle continu fait fonctionner de façon ininterrompoue le compresseur pour toute la durée
les cycle central fait sensationnel de taçon immertampas le comprésseur pour toute la cadre programmée (c'est la cas, par exemple, lorsque l'on désire diminuer rapidement la température d'une
programmice (c'est le cas, par exemple, lorsque l'on desire dimin chambre freide qui vient de recouis un abrogement de produit)
chambre troule qui vient de recevoir un chargement de produits. Pour se outerle presidue de contrôle, contigné. Aten enfencie la sucho "davry" (F) pendant au
Pour exécuter la procédure de cycle continu, tenir enéroncee la touche "down" (▼) pendant au
moins 3 secondes. La procedure s'interrompt:
- lorsque la durée du cycle continu s'est écoulée;
- en appuyant de nouveau pendant au moins 3 secondes sur la touche "down" (▼):
- en cas de passage au fonctionnement "duty cycle" suite à une panne de la sonde
en date du passage au réceptionnement 2017, et i la température atteint le seuil d'alarme minimum
La température attent le seul d'aurine minimum. Rendant le cycle continu les alarmes de seuil maximum et minimum sont déactivées. Ces
Fendant le cycle contilla les alarmes de seul maximum et minimum sont desactivées. Ces
alarmes restent desactivees, pour le temps configure, également après la fin du cycle.
FONCTIONNEMENT
Fonctionnement normal
• C'est le mode de fonctionnement qu'il y a lorsque l'on n'est pas dans la programmation avancée
des paramètres. L'instrument effectue le réglage sur la base de la grandeur mesurée et des
aux paramètres : 2 mois paramètres configurés
Los informations affichées sont les suivantes:
Les informations arrichées sont le Autoprotus mesuris par le sont
- température mesurée par le capita
- Indication de l'état du compresse
- indication de dégivrage en cours
- indication de cycle continu en cou
- indication de l'état du relais d'alarme
CONFIGURATION DES PARAMETRES DE REGLAGE
• Pour configurer les paramètres de réplace, il existe deux types de programmation:
- Programmation simplifiée
- Programmation avancée
Note: pour rétablir les valeurs implicites définies en usine, mettre l'instrument sous
never pour totalm 100 vencure implétense ont toncien tout on appuyant sur la toucho "OK"
Programmation simplifiée
• Permet de modifier uniquement les paramètres du menu de Réglage [RFG]
Pour le analyst uniquement les paramètres au moins de hage (Ma). Deno se régulateux, l'action de contrôle pré définie est de type ON/OFF DIRECT (non modifiable).
Dans ce regulator, l'action de contrôle préduimie est de type ON/OFF DIRECT (non modifiable) et de ce fait, les ouvles passifiques modifiables sont le act point et la différentiel
et de ce fait, les seuils paramètres modinables sont le set-point et le différentiel.
Pour acceder à ce type de programmation, appuyer sur la touche "OK". La touche "up" (▲)
permet de faire défiler en boucle les étiquettes des paramètres.
Appuyer sur la touche "down" (▼) pour sortir à tout instant du menu et revenir au mode de
fonctionnement normal (ce retour se produit également si aucune touche n'est appuyée pendant
au moins 40 secondes).
Appuyer sur la touche "OK" pour commuter entre l'affichage de l'étiquette du paramètre et sa
yaleur numérique
Pour modifier un paromôtrou
- à partir de l'affichage de son étiquette ou de sa valeur, tenir appuyée la touche "OK" pendant
au moins trois secondes,
- l'arnicheur commencera à clignoter, tout en amichant la valeur du paramètre;
- utiliser les touches "up" (▲) et "down" (▼) pour, respectivement, incrementer ou
décrémenter cette valeur;
- appuyer sur la touche "OK" pour confirmer le paramètre et quitter la modification (l'afficheur
cesse de clignoter).
Note: si aucune touche n'est appuyée pendant au moins 40 secondes. L'instrument
sort de la modification du paramètre sans enregistrer les variations effectuées
Pendant l'affichage et la modification des paramètres. L'instrument continue à
onérer avec les derniers paramètres configurés
Si le "password 1" (mot de passe pour la protection des sélections effectuées voir menu)
de système est activé, en annuyant sur la touche "OK" à partir de l'état normal. L'afficheur
de système, est active, en appuyant sur la touche « OR » a partir de l'etux normal, l'américou approterra l'indication # ... || Days effecteurs la configuration des paramètres, il favor pas enis
reportera l'indication - - - - . Pour effectuer la configuration des paramètres, il fabura saisir
la valeur du mot de passe précédemment configure (une valeur numérique comprise entre 0
et 255) en se servant des touches "up" (▲) et "down" (▼), puis appuyer sur "OK" pour
confirmer. Si le mot de passe saisi est correct, l'étiquette du premier menu apparaîtra, sinon il y
aura un retour à l'état normal
Programmation avancée
• Pour accéder à la programmation avancée à partir de l'état normal, appuyer simultanément sur
les touches "up" (▲) et "down" (▼) pendant au moins 3 secondes
Hely pour restousser les voles suiving, mettre l'instrument avec telefon tout on
Note: pour Restaurer les valeurs appuyant sur le touche «OKI»
appuyant sur la touche "OK".
Ces paramètres sont regroupés par typologie dans huit menus:
1) Réplane (indication [BEG]): set-point, différentiel
1) Loglage (indication [INZ]), cet point, différentiel 2) Output (indication [OUT]) : temps d'actiution des carties
2) Output (indication [001]). temps d activation des sorties 3) Entrée numérique (indication [INSC]) fonction, temps de
3) Entrée numérique (indication [INa]). fonction, temps de retard
4) Alarme (Indication[ALR]): etat sorties en alarme sonde, shift de minimum/maximum,
différentiel, temps de retard, activation buzzer
5) Afficheur (indication [DSP]): limites set-point, offset sonde, résolution, unité de mesure, filtre
mesure
6) Capteur (indication [SNS]): type capteur, paramètres capteur
7) Système (indication [SYS]): mot de passe habilitation modification
(8) Réfrigération (indication [BEE]): intervalle de dégivrage, temps de dégivrage, paramètres
6) hengora dárgens
Tous les paramètres de ces menus ainsi que leurs valeurs correspondantes sont reportés au
Tous 100 paramètres chapitre suivant
Utiliser la touche "lum" (A) pour faire défiler en succession dans huit manus
- Utiliser la touche "up" (2) pour faire dernier en successio Days entre dans le many déficié, approves avec la ayaba "HIVI"
- Pour entrer dans le menu desire, appuyer sur la touche "UK"
- A l'interieur de chaque menu, il est possible de faire dernier les etiquettes des paramètres
modifiables en appuyant sur la touche "up" (▲), pour afficher la valeur du paramètre
sélectionné, appuyer sur "OK" (appuyer de nouveau sur la touche "OK" pour retourner à
l'affichage de l'étiquette du paramètre).
- Pour modifier la valeur du paramètre, appuyer sur la touche "OK" pendant au moins 3
secondes
La valeur du permètre commone sera à éliangter et il para possible d'incorémenter/désorémenter
- La valeur du paramètre commercia à clignoteur et il sera possible d incrementeller/d sa valeur en appuyant, respectivement, sur les touches "up" (A) et "down" (W).
sa valcur en appuyant, respectivement, sur les touches up (▲) et down (▼).
- Pour confirmer la valeur sélectionnée, appuyer sur "OK"
- Le paramètre cessera de clignoter et la nouvelle valeur sera affichée.
- Il est possible de revenir à tout instant au mode de fonctionnement normal en appuyant sur
la touche "down" (▼) (ou bien en n'appuyant sur aucune touche pendant au moins 40
secondes)
Note: si au cours de la modification aucune touche n'est appuyée pendant au moins 40 secondes, il se produira un retour à l'affichage du paramètre sans enregistrement des modifications effectuées.
Note: pendant l'affichage et la modification des paramètres, l'instrument continue à opérer avec les derniers paramètres configurés.
Si le "password 2" (mot de passe pour la protection des sélections effectuées voir menu de système) est activé, en appuyant simultanément sur les touches "up" (▲) et "down" (▼) pendant au moins trois secondes à partir de l'état normal, l'afficheur reportera ensuite l'indication "---"
Pour effectuer la configuration des paramètres, il faudra saisir la valeur du mot de passe précédemment configuré (une valeur numérique comprise entre 0 et 255) en se servant des touches "up" (▲) et "down" (▼), puis appuyer sur "OK" pour confirmer. Si le mot de passe saisi est correct, l'étiquette du premier menu apparaîtra, sinon il y aura un retour à l'état normal.
MENU PARAMETRES
Pour simplifier la programmation avancée de l'instrument, les paramètres ont été regroupés dans les différents menus suivants:
- [REG] menu de réglage - [OUT] menu sorties - [ING] menu entrée externe - [ALR] menu d'alarme - [DSP] menu d'affichage - [SNS] menu du capteur - [SYS] menu de système - [REF] menu de réfrigération
Description des paramètres Les tableaux reportent les étiquettes dans le même ordre que celui où elles apparaissent dans les divers menus de l'instrument.
[REG] menu de réglage
| Etiquettes des paramètres modifiables | Description Unité | Valeurs du paramètre min max | Valeur usine | Notes | ||||
| ST1 set-point 1 degrés L01 | HI1 | 20.0 | (1) | |||||
| DF1 | différentiel pour set-point 1 | degrés | 0.1 | 100 | 2.0 | |||
Notes:
(1) Pour les valeurs LO1 et HI1, voir le menu d'affichage [DSP]
[001] hienda series
| Étiquettes des paramètres modifiables | Description Unité | Valeurs du paramètre min max | Valeur usine | Notes | |
| ETR habilitation gestion temps sur les relais | - | 0 | 3 | 3 | |
| DON | temps min. entre 2 allumagesdu même relais | min | 0 | 200 | 0 |
| TOF temps min. où le relais reste sur OFF | min | 0 | 200 | 0 | |
| TON | temps min. où le relais reste sur ON | min | 0 | 200 | 0 |
| INI | retard initial à la mise en marche de l'instrument | min | 0 | 200 | 0 |
Notes:
(2) ce paramètre habilité la gestion des temps définis par DON, TOF et TON pour chacun des canaux d'output correspondant aux pelais 1 et 2, de la façon suivante:
0 temps pas habilités pour les deux canaux
1 temps habilités uniquement pour le canal 1
2 temps habilités uniquement pour le canal 2
3 temps habilités pour les deux canaux 1 et 2
(3) ce paramètre limite le nombre d'allumages par heure de l'actionneur relié à l'instrument
(paramètre frequemment utilise, par exemple pour les compresseurs)
(4) temps minimum pendant lequel la sortie doit rester en état OFF (5) temps minimum pendant lequel la partie deit rester en état QV
(5) temps minimum pendant lequer la sortie doit rester en état ON (6) temps de retard de l'activation des sorties après le reset de l'instrument
(b) - tempo de rettura de l'activation des sortes après le reset de l'instrument
[ING] menu entrée externe
| Etiquettes des paramètres modifiables | Description Unité | Valeurs du paramètre min max | Valeur usine | Notes | ||
| TID | fonctions entrée numérique | - | 0 | 7 | 7 | (7) |
| DID | retard entrée numérique | min | 0 | 200 | 0 | (8) |
| SUI | état sorties avec entrée numérique active (ouverte) | - | 0 | 3 | 0 | (9) |
| DEL variation de la température nocturne | degrés | -50.0 | +50.0 | 5.0 | (10) | |
Notes:
(7) Les valeurs attribuables sont:
1 alarme externe (avec contact ouvert) avec temps de retard "DID" et annulation automatique à la fin de la condition d'alarme. L'état des sorties devient "SUN"
2 alarme externe (avec contact ouvert) avec annulation manuelle 3 l'entrée fait fonction d'interrupteur: instrument allumé lorsque le contact est fermé et éteint lorsque le contact est ouvert
4 l'entrée fait fonction de commutateur pour l'affichage des deux sondes S0 et S1
5 active le dégivrage avec le contact fermé. Si un dégivrage est demandé alors que l'entrée est ouverte, la demande reste en suspens jusqu'à la fermeture du contact. Si un cycle de dégivrage est en cours d'exécution et que le contact est ouvert, l'instrument suspend le cycle sans toutefois couper la temporisation (il est possible de faire terminer le cycle pour le temps résiduel en refermant le contact)
6 lance le dégivrage en fermant le contact
7 fonctionnement nocturne. Lorsque le contact est fermé, le "Set" est modifié d'une quantité en degrée (agole à "DEI").
(8) retard après lequel l'instrument répond à un signal recu à l'entrée numérique
(9) lorsque l'entrée numérique est active et qu'un temps "DID" s'est écoulé, les sorties peuvent passer à l'un des états suivants:
0 les deux canaux sont sur OFF
1 canal 1 ON et canal 2 OFF
2 canal 1 OFF et canal 2 ON
3 les deux canaux sont sur d'iv (10) variation en degrés du "Sat" lorsque l'instrument nage en fonctionnement nocturne
[ALR] menu d'alarme
| Etiquettes des paramètres modifiables | Description Unité | Valeurs du paramebre min max | Valeur usine | Notes | ||
| SUA | état sorties en condition d'alarme sonde | 0 | 3 | 3 | (11) | |
| LOA | shift alarme de seuil minimum | degrés | 0.1 | 100 | 50 | (12) |
| HA | shift alarme de seuil maximum | degrés | 0.1 | 100 | 50 | (12) |
| DFA | différentiel d'alarme | degrés | 0.1 | 100 | 2 | |
| TRA temps de retard d'activation de l'alarme | min | 0 | 200 | 0 | ||
| SOU | activation buzzer | - | no | yes | no | (13) |
| EAC activation messages alarme dans temporsisation | - | no | yes | no | (14) | |
Notes.
(11) état pris par les sorties dans la condition d'alarme sonde (voir note 9)
(12) valeur qui est ajoutée ou soustraite au set-point défini, respectivement, pour l'alarme de seuil
(12) "us" indique plus (a signal camera de la touche et la buzzes sont tous deux activités en campition
d'alarme alors que "no" indique qu'ils sont tous deux désactivés
(14) avec "yes", le type d'alarme est affiché également durant la temporisation de celle-ci; avec "no", le
type d'alarme est affiché seulement à la fin de cette temporisation
[DSP] menu d'affichage
| Etiquettes des paramètres modifiables | Description Unité | Valeurs du paramètre min max | Valeur usine | Notes | ||
| LO1 | limite inférieure du set-point 1 | degrés | -99 | HI1 | -99 | |
| HI1 | limite supérieur du set-point 1 | degrés | LO1 | 999 | 999 | |
| SOF | offset de calibrage sonde | degrés | 0.1 | 100 | 50 | (15) |
| RIS | résolution affichée | - | -50 | +50 | 0.0 | (16) |
| UNI | unité de mesure de la température | - | C | F | C | (17) |
| FIL | filtre sur la mesure | - | no | yes | yes | (18) |
Notas
(15) valeur qui est ajoutée à la mesure pour compenser une imprécision de celle-ci
(16) résolution d'affichage de la mesure: 0,1 pour "HI" ou 1,0 pour "LO"
(17) Attention: en modifiant l'unite de mesure, les paramètres configures ne sont pas automatiquement convective et doivent être revoulement civilisme.
(19) si le nommètre a nous usleurs "l'uso", il est établi une mouenne mobile aux l'oe 2 usleurs de la mesure.
(c'est-à-dire sur environ 4 s); si la valeur est "no", la moyenne n'est pas calculée,
[SNS] menu du capteur
| Etiquettes des paramètres modifiables | Description Unité | Valeurs du paramètre min max | Valeur usine | Notes | ||
| TY0 | type capteur 0 | - | 0 | 3 | Nt2 | (19) |
| TY1 | type capteur 1 | - | 0 | 3 | Nt2 | (19) |
| S01 | affichage capteur 0 ou 1 | - | S0 | S1 | S0 | |
Notes
(19) les quatre valeurs du paramètre sont en réalité indiquées dans le tableau suivant:
Thermorésistances NTC
| type capteur | affichage |
| (**) | nt0 |
| (**) | nt1 |
| type 4 | nt2 (*) |
| (**) | CSt |
* Valeur d'usine de l'instrument. Ce paramètre correspond à l'utilisation du capteur de température
N1C code VN8/0200 ** Pour l'utilisation de capteurs autres que ceux de "type 4" indiqués ci-dessus (voir note"), il est possible de faire un choix entre "n0", "nt1" et "CSt" qui correspondent à des sondes ayant des rapports de température/résistance différents. Dans ces cas, pour identifier le type de capteur à sélectionner, nous suggérons de contacter directement note Service d'Assistance Technique.
[SYS] menu de système
| Étiquettes des paramètres modifiables | Description Unité | Valeurs du paramètre min max | Valeur usine | Notes | ||
| PS1 | mot de passe 1 | - | 0 | 255 | 0 | (20) |
| PS2 | mot de passe 2 | - | 0 | 255 | 0 | (20) |
| NEN | activation modification paramètres | - | yes | no | yes | (21) |
Notes:
(20) le mot de passe est active si le paramètre a une valeur autre que UUU
(21) lorsque la valeur est "no", les autres paramètres ne peuvent être modines et il est seulement possible
de les aniches
[REF] menu de réfrigération
| Étiquettes des paramètres modifiables | Description Unité | Valeurs du paramètre min max | Valeur usine | Notes | ||
| DDF | Interviale entre les dégivrages | h/min | 0 | 200 | 8 h | (22) |
| TDF | durée du dégivrage | min/s | 1 | 200 | 30 min | (23) |
| TCC | durée cycle continu | h | 0 | 15 | 4 | (24) |
| TEC temps d'exclusion alarme après cycle | h | 0 | 15 | 2 | (25) | |
| TED temps d'exclusion alarme après dégivrage | h | 0 | 15 | 1 | (26) | |
| DUT | duty settling | - | 0 | 100 | 100 | (27) |
| BLD | blocage affichage durant dégivrage | - | no | yes | no | (28) |
| PRT priorité dégivrage sur protection compresseur | - | no | yes | no | (29) | |
| BTE base temps | - | h-min | h-min | h-min | ||
| DAC | dégivrage à l'allumage | - | no | yes | no | (30) |
Notes:
(22) définit l'intervalle de temps pour l'exécution du dégivrage: en heures (h) si le paramètre BTE est
configure sur "h-min" ou en minutes (min) si le paramètre BTE est configuré sur "min-s"
(23) définit la durée du dégrivage: en minutes (min) si le paramètre BTE est contigure sur "n-min" ou en
secundes (s) si le paramètre BTE est configure sur - min-s
(24) définit la durée du cycle confiné (pour diminuer rapidement la température après le chargement de la chambre faide).
(25) définit la temps, après le cycle continu, durant laquel les alarmes de seuil maximum et minimum cont
désactivées
(26) déficit le temps, après le dégivrage, durant lequel les alarmes de seuil maximum et minimum sont
désactivées
(27) durée de l'état ON du compresseur lorsque la sonde est en panne:
U toujours éteint
100 toujours allume
1-35 temps (en minutes) de l'état on sur d'une pause fixe de 15 minutes (20% avec la velous lives). Le température affichés niest pas actualisie durant le délivres
(20) avec la valeur "yoc", la température aménce il est pas actualisée durant le dégrivage (29), avec la valeur "vac", tous les temps du menu [OUT] (manu cartier) sont déactivée durant le dégrivage
(30) avec la valeur "vee", même lorsque le paramètre DDE est autre que 0, un déprivage a lieu après
chaque remise à zéro de l'instrument: avec la valeur "no", le premier déprivage a lieu après un temps
DDF.
MESSAGES D'ERREUR
| - A cause d'alarmes ou de dysfonctionnements, l'affichage de la mesure peut être alterné avec des messages décrivant le type d'alarme. Le tableau suivant fournit une description des messages d'alarme/erreur prévus dans le fonctionnement. |
| Message | Type d'erreur | Etat sorties |
| ER0 | Capteur 1 débranché ou en court-circuit | En fonction du paramètre [SUA] |
| ER1 | Capteur 2 débranché ou en court-circuit | En fonction du paramètre [SUA] |
| ALL | Alarme de seuil minimum | Activation du relais 2 (s'il est présent) |
| ALH | Alarme de seuil maximum | Activation du relais 2 (s'il est présent) |
| ALE | Alarme provenant d'entrée externe | En fonction du paramètre [SUA] |
| OFF | Réglage bloqué par entrée externe | En fonction du paramètre [SUA] |
Notes: le message "OFF" reste affiché de façon fixe sur l'afficheur et n'est pas alterné à la mesure.
NORMES DE REFERENCE
La conformité aux directives
2006/95/CE (Basse tension - LVD)
2004/TOUVE (Compatibilité électromagnétique - EMC), est déclarée sur la base des normes harmonisées suivs
EN 60730-2-9
