MODE D'EMPLOI PR2P7A Vemer

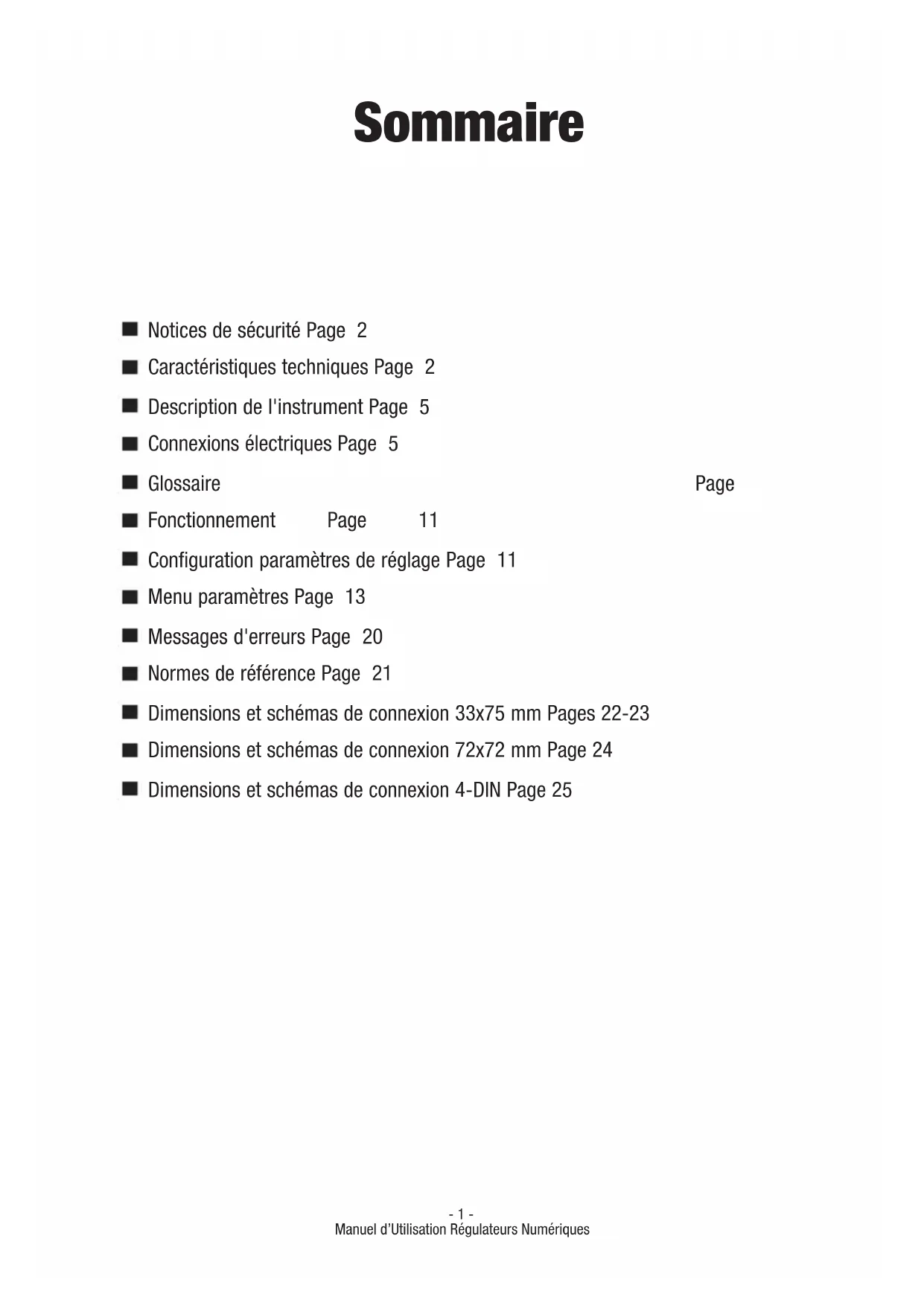

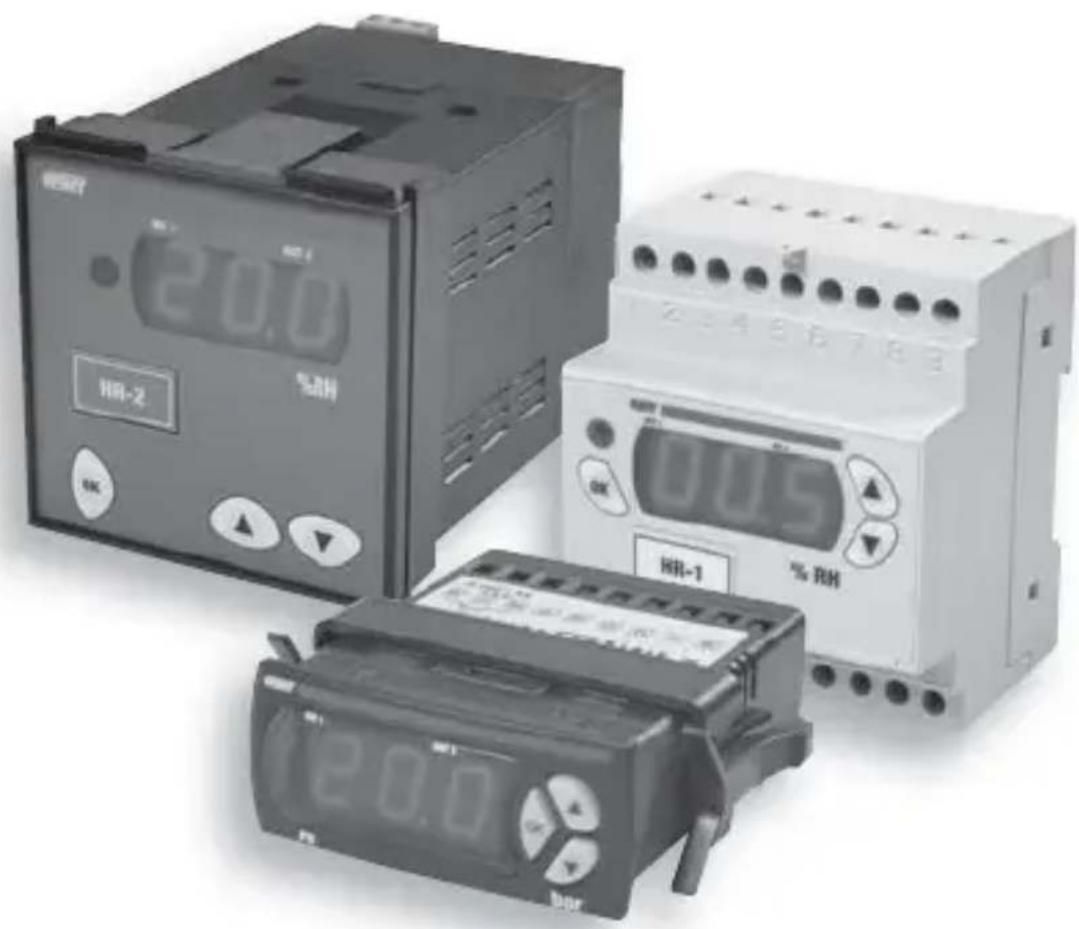

Régulateurs Numériques d'Humidité et de Pression HR / PR Manuel d'UtilisationSommaire Notices de sécurité Page 2 Caractéristiques techniques Page 2 Description de l'instrument Page 5 Connexions électriques Page 5 Glossaire Page 6 Fonctionnement Page 11 Configuration paramètres de réglage Page 11 Menu paramètres Page 13 Messages d'erreurs Page 20 Normes de référence Page 21 Dimensions et schémas de connexion 33x75 mm Pages 22-23 Dimensions et schémas de connexion 72x72 mm Page 24 Dimensions et schémas de connexion 4-DIN Page 25

Manuel d’Utilisation Régulateurs NumériquesNOTICES DE SECURITE Série de thermorégulateurs numériques qui permettent de répondre aux exigences de base dans le domaine du contrôle et de la régulation de grandeurs telles que l'humidité et la pression dans les systèmes de climatisation, chauffage et réfrigération. CARACTERISTIQUES TECHNIQUES Série d’appareils électroniques pour la régulation des humidité ou de pression pour effectuer des actions de type 1B.

Manuel d’Utilisation Régulateurs Numériques Pendant l’installation et le fonctionnement de l’instrument, il est nécessaire de respecter les précautions suivantes:

1) L’instrument doit être installé par du personnel qualifié

2) Lire attentivement les instructions reportées dans ce manuel

3) Respecter scrupuleusement les schémas de branchement pour

l’installation de l’appareil

4) Avant d’accéder aux bornes de raccordement, s’assurer que les

conducteurs à relier ou déjà reliés à l’instrument ne sont pas sous tension

5) S’assurer que le tableau électrique où l’appareil est inséré est à même de

garantir, une fois que celui-ci est installé, l’inaccessibilité aux bornes

6) Ne pas mettre l’appareil sous tension si l’un de ses composants est

7) L’instrument doit être installé et mis en marche conformément à la

réglementation en vigueur en matière de systèmes électriques.

garantizar, en las temperaturas de funcionamiento, un aislamiento mínimo de 250 V AC o deben estar protegidos por un aislamiento equivalente IMPORTANT: pour éviter le mauvais fonctionnement de l’appareil le différentiel d’intervention (paramètre DF1 ou DF2) ne doit pas dépasser 30 points (RH ou bar).• Précision: ±0,5 % de la valeur de fond d'échelle ±1 chiffre (à une température ambiante de 23 °C)

• Temps d'échantillonnage: 0,5 s

• Configuration des paramètres en mode numérique: - Set-point - Différentiel - Zone neutre - Temps d'activation des sorties - Fonction et temps de retard entrée numérique - Temps de retard alarme / activation Buzzer - OFFSET de calibrage sonde - Résolution affichée - Filtre affichage mesure (fréquence d'actualisation) - Type entrée sonde - Mot de passe - Modes de fonctionnement (réglage): — ON/OFF action Direct et/ou Reverse avec ou sans Zone Neutre — PWM action Direct, Reverse avec ou sans Zone Neutre — ALARME — Mode spécial

• 2 set-points indépendants

• Entrée numérique: 1 (sauf versions HR-..P7A, PR-..P7A) pour autorisation externe à fonction configurable: alarme externe, ON/OFF régulateur, commutation set-point, commutation Direct/Reverse...

• Indication alarme acoustique et visuelle pour: alarme externe (par entrée numérique), alarme sonde (dysfonctionnement), alarme de seuil minimum ou maximum

• Récepteur à infrarouge avec protocole RC-5 pour Télécommande (accessoire disponible séparément pour la programmation distante)

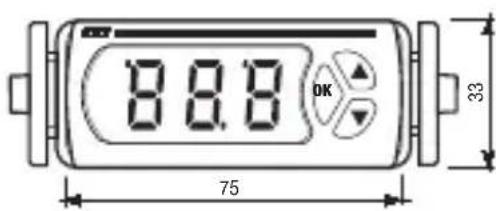

• Versions disponibles pour fixations: panneau arrière 33x75 mm, panneau arrière 72x72 mm et modulaire 4 DIN

• Alimentation: voir tableau à la page suivante

• Puissance nominale: 4,5 VA Deux modèles BASE dédiés au contrôle de la pression et de l'humidité:

Pour chaque modèle, il est prévu 1 entrée sonde pour la connexion de capteurs actifs avec sorties normalisées 0÷20 mA, 4÷20 mA et 0÷1 V L'alimentation de la sonde active (capteur linéaire) est assurée directement par l'instrument: 9 V DC disponible

• Pour chaque modèle, l'entrée sondes peut être configurée par clavier

• Disponibles dans les versions avec 1 ou 2 sorties relais avec contact en échange

• Régulateurs avec afficheur à diodes 3 chiffres à sept segments et virgule décimale

• Résolution d'affichage: 0,1 H.R. ou bar (-9,9 ÷ +99,9 H.R. ou bar) et 1 H.R. ou bar

• Absorption max.: 100 mA à 12 V 50 mA à 24 V (1 canal)

• Température de fonctionnement: 0 °C ÷ +50 °C

• Humidité Relative: <80 %

• Température de stockage: -10 °C ÷ +70 °C (<80 % H.R.)

• Indice de protection: façade IP54 (IP40 pour la version 4 modules DIN) bornes IP20

Manuel d’Utilisation Régulateurs NumériquesAfficheur

• L'affichage est assuré par un afficheur à diodes électroluminescentes (LED) à 3 chiffres avec virgule décimale. Pour tous les modèles, la plage d'affichage est la suivante: - valeur minimum: -99 ou -9,9 H.R. ou bars - valeur maximum: 999 ou 99,9 H.R. ou bars Diode indiquant l'intervention du relais:

• Out 1: Diode éteinte si le relais 1 est sur OFF, allumée si le relais 1 est sur ON, clignotante si le relais 1 en position OFF est en attente de devenir ON suite à une temporisation active.

• Out 2: Diode éteinte si le relais 2 est sur OFF, allumée si le relais 2 est sur ON, clignotante si le relais 2 en position OFF est en attente de devenir ON suite à une temporisation active. Touches

• Pour la configuration des paramètres, utiliser les trois touches prévues à cet effet: Touche pour confirmer et programmer/afficher les paramètres. Touche pour incrémenter le paramètre ou pour passer au paramètre suivant. Touche pour décrémenter le paramètre ou pour sortir du menu.

• Respecter scrupuleusement ce qui est indiqué dans les Notices de sécurité et dans la section “Schémas de connexion” CONNEXIONS ELECTRIQUES

Manuel d’Utilisation Régulateurs NumériquesSet-point (set ou point de travail)

• Le set-point est la valeur à laquelle on désire faire intervenir le dispositif afin de maintenir la grandeur contrôlée à la valeur désirée. Différentiel (ou hystérésis)
• Le différentiel est la variation maximale admise, par rapport au point de travail de la grandeur contrôlée, avant l'intervention du dispositif.Il est généralement configuré de façon à éviter que des oscillations rapides de lagrandeur autour du point de travail ne provoquent des allumages/arrêts fréquentsdu dispositif ou de l'actionneur relié à celui-ci. Action “direct”
• Un régulateur agit en mode direct lorsqu'il accomplit une action de retenuesur la grandeur qui est en train d'augmenter. Action “reverse”
• Un régulateur agit en mode reverselorsqu'il tend à s'opposer à la diminutionde la grandeur contrôlée. Zone Neutre ou zone morte (“dead-band”)

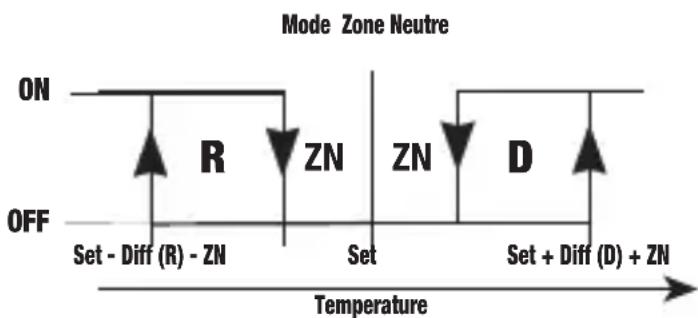

• Il s'agit d'un intervalle de valeurs autour du set-point où la grandeur réglée peutosciller sans qu'il ne soit nécessaire d'activer une sortie. En général, on l'utilisedans les dispositifs où, à cause d'une forte inertie du système, le set-point peutêtre franchi également après la coupure de l'actionneur ou bien pour éviter qu'uneaction de réchauffement et uneaction de refroidissement ne sesuperposent. Dans la Zone Neutreaucune sortie n'intervient; horsde la Zone Neutre, l'instrumentopère en mode direct si la grandeur contrôlée augmente eten mode reverse si celle-ci diminue. GLOSSAIRE Set

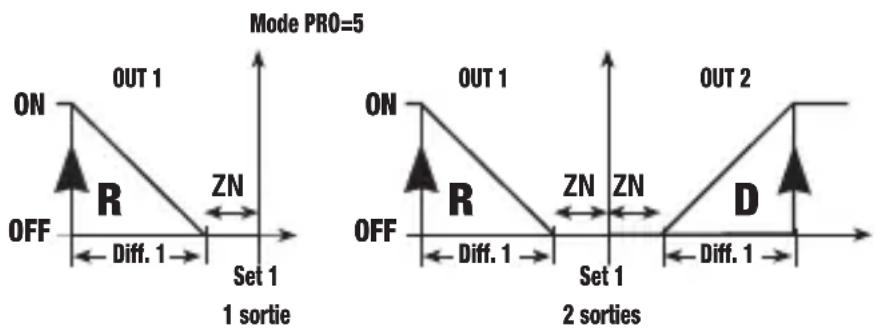

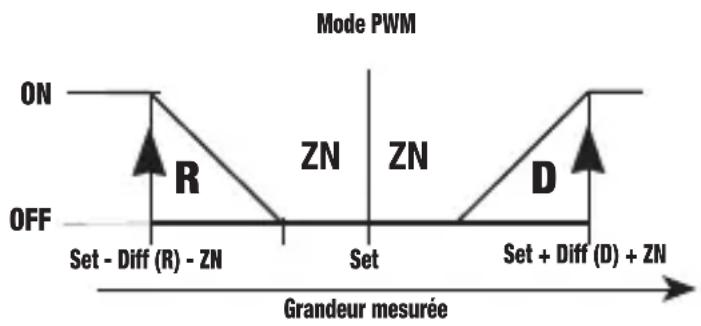

Manuel d’Utilisation Régulateurs NumériquesFonctionnement PWM (proportionnel temporisé)

• Il s'agit d'un fonctionnement avec Zone Neutre, avec la particularité que les relais sont activés en mode impulsif périodiquement (avec période réglable, voir menu sorties). La procédure PWM se charge de moduler la puissance en fonction de la position occupée par la gran- deur à l'intérieur du différentiel (plus on s'éloigne du point de Set, plus la puissance augmente). Attention: cette méthode est déconseillée pour l'actionnement des compresseurs en raison des allumages et arrêts très rapprochés. Mode de fonctionnement Direct [PRO=0]

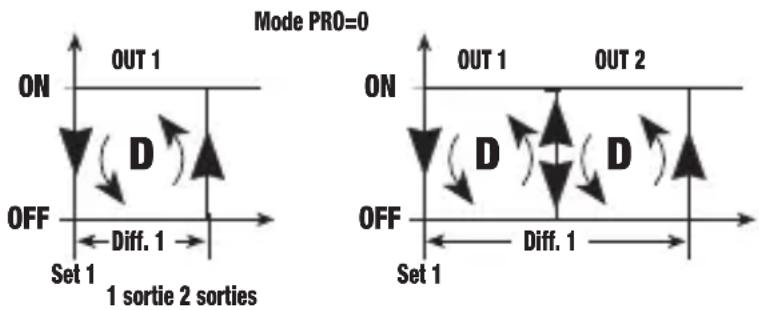

• Dans ce mode de fonctionnement, toutes les sorties fonctionnent en direct. Il est nécessaire de configurer les valeurs du set-point 1 [ST1] et du différentiel 1 [DF1]. L'hystérésis se trouve à droite du set-point. Si l'on utilise les deux sorties, l'hystérésis de chaque sortie est égale à la moitié du différentiel. Dans ce cas, la sortie 1 s'activera lorsque la grandeur mesurée atteindra la valeur [ST1]+[DF1]/2, valeur à laquelle la sortie 2 sera désactivée. Mode de fonctionnement Reverse [PRO=1]

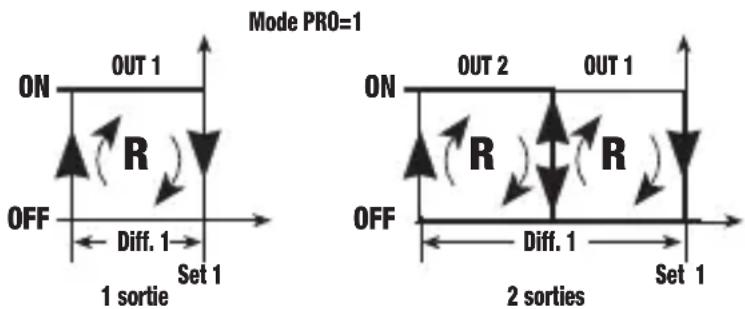

• Dans ce mode de fonctionnement toutes les sorties fonctionnent en reverse. Il est nécessaire de configurer les valeurs du set-point 1 [ST1] et du différentiel 1 [DF1]. L'hystérésis se trouve à gauche du set-point. Si les deux sorties sont utilisées, l'hystérésis de chaque sortie est égale à la moitié du différentiel. Dans ce cas, la sortie 1 sera activée lorsque la grandeur mesurée atteindra la valeur [ST1]-[DF1]/2, valeur à laquelle la sortie 2 se désactivera. Set - Diff (R) - ZN

OFF Set Grandeur mesurée Set + Diff (D) + ZNMode PWM

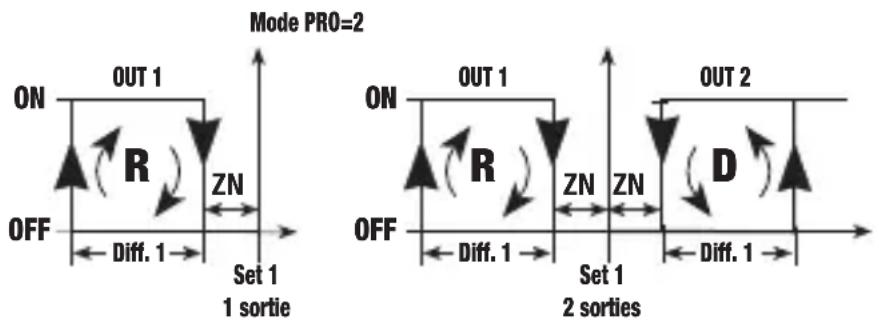

Manuel d’Utilisation Régulateurs NumériquesMode de fonctionnement avec Zone Neutre [PRO=2]

• Dans ce mode de fonctionnement, la sortie 1 fonctionne en reverse et la sortie 2 en direct. Il est nécessaire de configurer les valeurs du set-point 1 [ST1],du différentiel 1 [DF1] et de la zone neutre [DBN], qui sont des paramètres qui caractérisent les deux sorties. Le régulateur tendra à maintenir la grandeur contrôlée dans la Zone neutre. En dehors de celle-ci, on assistera à l'activation de la sortie 2 si la grandeur tend à augmenter ou de la sortie 1 si la grandeur tend à diminuer. Si une seule sortie est présente, celle-ci fonctionnera en reverse, avec l'hystérésis déplacée vers la gauche de la valeur [DBN]. Mode de fonctionnement PWM [PRO=5]

• La logique de réglage de ce mode de fonctionnement est la même que celle de la Zone Neutre. Il est donc nécessaire de configurer les valeurs du set-point 1 [ST1], du différentiel 1 [DF1] et de la zone neutre [DBN], qui sont les paramètres qui caractérisent les deux sorties. Dans ce mode de fonctionnement, les relais s'activent de façon impulsive, avec période de sélection fournie par la valeur [TCL] (voir menu sorties). Dans cette période, le relais restera allumé pour une durée plus ou moins longue qui est proportionnelle à la distance de la grandeur réglée par le set-point (plus l'éventuelle zone neutre). Au-delà de la valeur du différentiel, le relais sera actif 100% du temps. Mode de fonctionnement avec commutation Direct/Reverse par entrée numérique. [PRO=6]

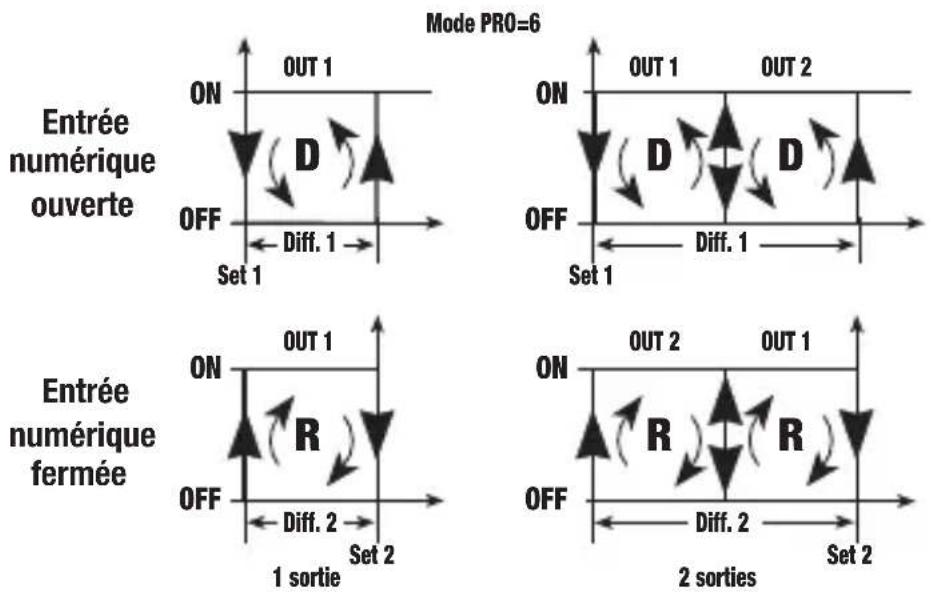

• Dans ce mode de fonctionnement, les sorties fonctionnent toutes les deux en direct (avec set-point 1 et différentiel 1) ou toutes les deux en reverse (avec set-point 2 et différentiel 2) suivant l'état de l'entrée numérique. Plus précisément, en direct, si l'entrée numérique est ouverte et en reverse si elle est fermée. Mode PRO=2Set 1

Manuel d’Utilisation Régulateurs NumériquesLes modalités de fonctionnement sont les mêmes que pour les modes 0 et 1. Il suffit donc de configurer les deux valeurs des set-point [ST1] et [ST2] et des différentiels [DF1] et [DF2]. Mode de fonctionnement Direct avec commutation set-point et différentiel par entrée numérique. [PRO=7]

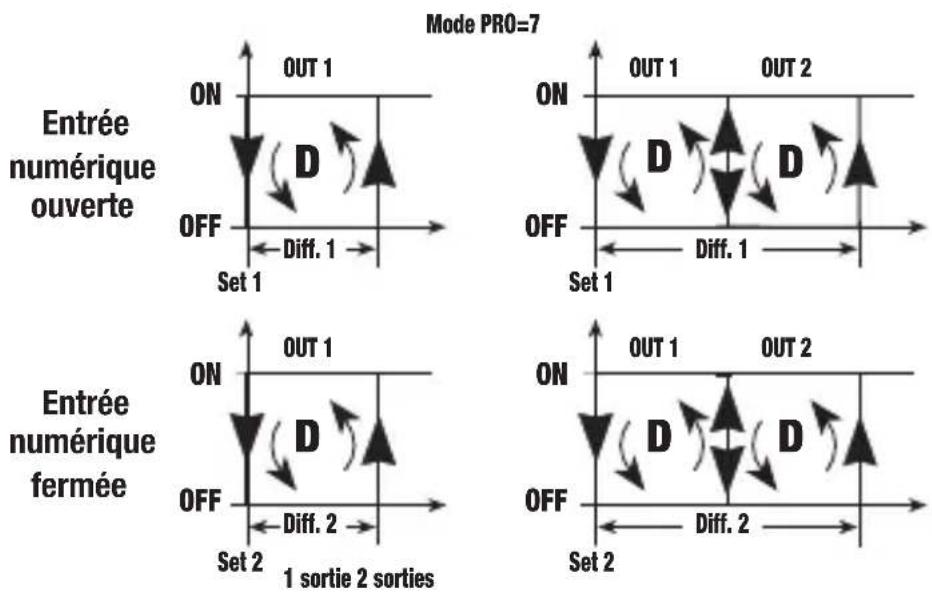

• Dans ce mode de fonctionnement, les sorties fonctionnent toutes les deux en direct, avec set-point 1/différentiel 1 ou bien avec set-point 2/différentiel 2, suivant l'état de l'entrée numérique. Plus précisément, avec set-point 1/différentiel 1, si l'entrée numérique est ouverte, et avec set-point 2/différentiel 2 si elle est fermée. Les modalités de fonctionnement sont les mêmes que celles du mode 0. Il est nécessaire de configurer les deux valeurs des set-point [ST1] et [ST2] et des différentiels [DF1] et [DF2]. Set 1

OFF Diff. 2OUT 11 sortie Entrée numérique ouverte Entrée numérique fermée Set 1

OFF Diff. 1OUT 1 OUT 2Entrée numérique ouverteSet 2

OFF Diff. 2OUT 1 OUT 2Entrée numérique fermée1 sortie 2 sorties

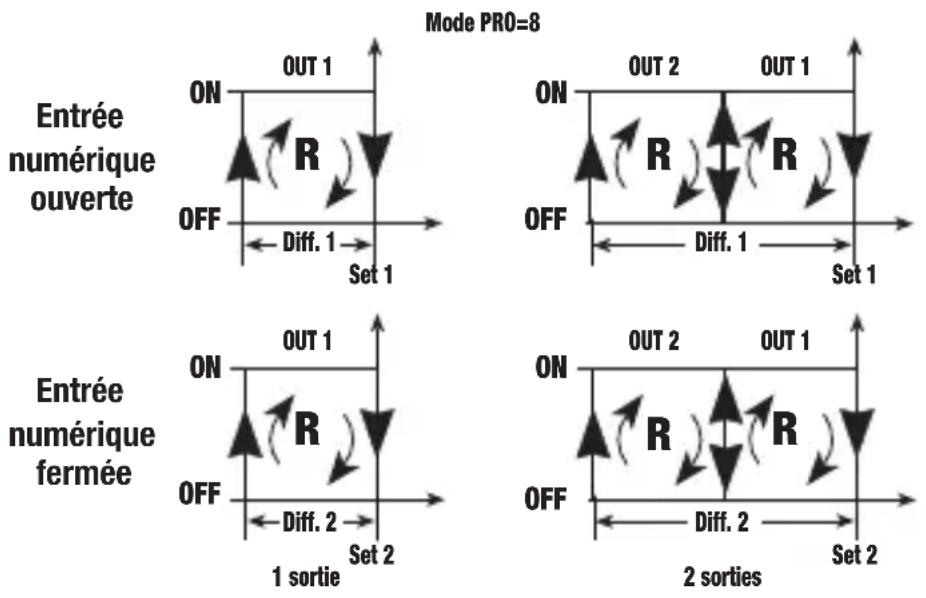

Manuel d’Utilisation Régulateurs NumériquesMode de fonctionnement Reverse avec commutation set-point et différentiel par entrée numérique. [PRO=8]

• Dans ce mode de fonctionnement, les sorties fonctionnent toutes les deux en reverse, avec set-point 1/différentiel 1 ou bien set-point 2/différentiel 2, selon l'état de l'entrée numérique. Plus précisément avec set-point 1/différentiel 1 si l'entrée numérique est ouverte et avec set-point 2/différentiel 2 si elle est fermée. Les modalités de fonctionnement sont les mêmes que celles du mode 1. Il est nécessaire de configurer les deux valeurs des set-point [ST1] et [ST2] et des différentiels [DF1] et [DF2]. Mode de fonctionnement avec canaux 1 et 2 étant, respectivement, en Reverse avec set-point 1 et différentiel 1 et Direct avec set-point 2 et différentiel 2 [PRO=9]

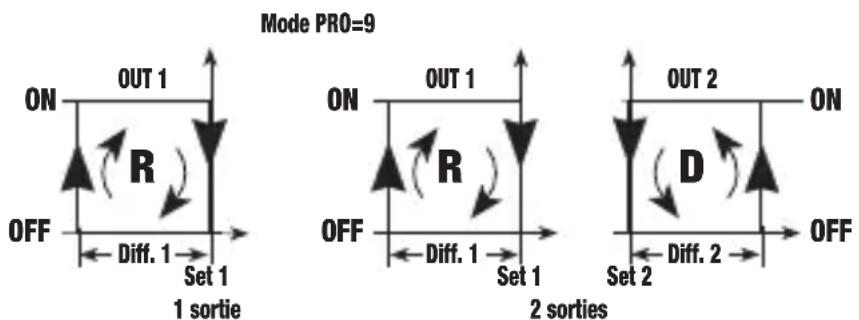

• Dans ce mode de fonctionnement, la sortie 1 fonctionne en reverse et la sortie 2 en direct. Il est nécessaire de configurer les valeurs du set-point 1 [ST1] et du différentiel 1 [DF1] pour la sortie 1, et du set-point 2 [ST2] et du différentiel 2 [DF2] pour la sortie 2. Les modalités de fonctionnement sont les mêmes que celles des modes 0 et 1. S'il y a une seule sortie, celle-ci fonctionnera en reverse. Mode de fonctionnement Alarme [PRO=10]

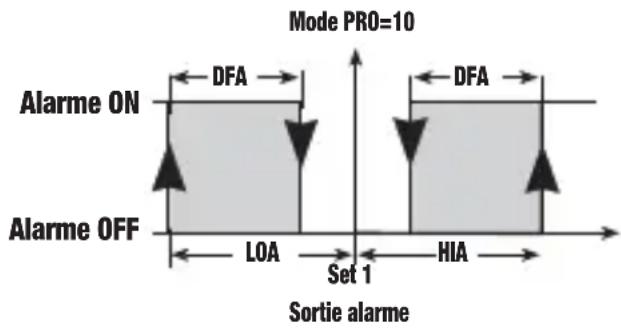

• Dans ce mode de fonctionnement, la sortie 1 fonctionne en reverse (avec zone neutre) tandis que la sortie 2 est dédiée à l'alarme. Il est nécessaire de configurer Mode PRO=8Set 2

OFF Diff. 2OUT 11 sortie Entrée numérique fermée Set 1

OFF Diff. 1OUT 1 Entrée numérique ouverte Mode PRO=9Set 1

OFF Set 2- 10 -Manuel d’Utilisation Régulateurs Numériquesles valeurs du set-point [ST1],du différentiel 1 [DF1] et de la zone neutre [DB1] pour la sortie 1 et tous les paramètres du menu d'alarme pour la sortie 2. L'alarme de seuil maximum s'activera lorsque la valeur [ST1]+[HIA] sera atteinte et se désactivera à la valeur [ST1]+[HIA]-[DFA]. L'alarme de seuil minimum s'activera lorsque la valeur [ST1]-[LOA] sera atteinte et se désactivera à la valeur [ST1]-[LOA]+[DFA]. S'il y a une seule sortie, celle-ci sera dédiée à l'alarme selon les mêmes modalités. Fonctionnement normal C'est le fonctionnement que l'on a quand on n'est pas en mode de programmation des paramètres. Dans cet état, l'instrument effectue le réglage en fonction de la grandeur mesurée et des paramètres configurés. Les informations affichées sont:

• La grandeur mesurée par le capteur

• L'état des sorties OUT1 et OUT2 Pour configurer les paramètres de réglage, il existe deux types de programmation: - Programmation simplifiée - Programmation avancée Note: pour rétablir les valeurs implicites définies en usine, mettre l'instrument sous tension tout en appuyant sur la touche “OK”. Programmation simplifiée Permet de modifier uniquement les paramètres du menu de Réglage [REG]. Pour accéder à ce type de programmation, appuyer sur la touche “OK”. En fonction du mode de fonctionnement précédemment sélectionné (voir le menu de Système [SYS]), il est possible de modifier les paramètres suivants: – set, différentiel (Réglage ON/OFF) – set, différentiel zone neutre (Réglage ON/OFF avec Zone Neutre) – set, différentiel zone neutre (Réglage PWM) Utiliser la touche “up” ( ) pour faire défiler en boucle les étiquettes des

Manuel d’Utilisation Régulateurs Numériquesparamètres. Appuyer sur la touche “down” ( ) pour sortir à tout instant du menu et revenir au mode de fonctionnement normal (ce retour se produit également si aucune touche n'est appuyée pendant au moins 40 s). Appuyer sur la touche “OK” pour commuter entre l'affichage de l'étiquette du paramètre et sa valeur numérique. Pour modifier un paramètre: - à partir de l'affichage de son étiquette ou de sa valeur, tenir appuyée la touche “OK”pendant au moins trois secondes; - l'afficheur commencera à clignoter, tout en affichant la valeur du paramètre; - utiliser les touches “up” ( ) et “down” ( ) pour, respectivement, incrémenter ou décrémenter cette valeur; - appuyer sur la touche “OK” pour confirmer le paramètre et quitter la modification (l'afficheur cesse de clignoter). Note: si aucune touche n'est appuyée pendant au moins 40 s, l'instrument sort de la modification du paramètre sans enregistrer les variations effectuées. Pendant l'affichage et la modification des paramètres, l'instrument continue à opérer avec les derniers paramètres configurés. Si le “password 1” (mot de passe pour la protection des sélections effectuées-voir menu de système) est activé, en appuyant sur la touche “OK” à partir de l'état normal, l'afficheur reportera l'indication “- - - ”. Pour effectuer la configuration des paramètres, il faudra saisir la valeur du mot de passe précédemment configuré (une valeur numérique comprise entre 0 et 255) en se servant des touches “up” ( ) et “down” ( ), puis appuyer sur “OK” pour confirmer. Si le mot de passe saisi est correct, l'étiquette du premier menu apparaîtra, sinon il y aura un retour à l'état normal. Programmation avancée Pour accéder à la programmation avancée à partir de l'état normal, appuyer simultanément sur les touches “up” ( ) et “down” ( ) pendant au moins 3 secondes. Note: pour restaurer les valeur d'usine, mettre l'instrument sous tension tout en appuyant sur la touche “OK”. Ces paramètres sont regroupés par typologie dans huit menus:

3) Entrée numérique (indication [ING]): fonction, temps de retard

4) Alarme (indication [ALR]): état sorties en alarme sonde, shift de

minimum/maximum, différentiel, temps de retard, activation buzzer

6) Capteur (indication [SNS]): type capteur, paramètres capteur

8) Avancé (indication [ADD]): dépendance, type, insertion, différentiel/logique

Manuel d’Utilisation Régulateurs NumériquesTous les paramètres de ces menus ainsi que leurs valeurs correspondantes sont reportés au chapitre suivant. - Utiliser la touche “up” ( ) pour faire défiler en succession les huit menus. - Pour entrer dans le menu désiré, appuyer sur la touche “OK”. - A l'intérieur de chaque menu, il est possible de faire défiler les étiquettes des paramètres modifiables en appuyant sur la touche “up” (

pour afficher la valeur du paramètre sélectionné, appuyer sur “OK” (appuyer de nouveau sur la touche “OK” pour retourner à l'affichage de l'étiquette du paramètre). - Pour modifier la valeur du paramètre, appuyer sur la touche “OK” pendant au moins 3 secondes. - La valeur du paramètre commencera à clignoter et il sera possible d'incrémenter/décrémenter sa valeur en appuyant, respectivement, sur les touches “up” ( ) et “down” ( ). - Pour confirmer la valeur sélectionnée, appuyer sur “OK”. Le paramètre arrêtera de clignoter et la nouvelle valeur sera affichée. - Il est possible de revenir à tout instant au mode de fonctionnement normal en appuyant sur la touche “down” ( ) (ou bien en n'appuyant sur aucune touche pendant au moins 40 secondes). Note: si au cours de la modification aucune touche n'est appuyée pendant au moins 40 secondes, il se produira un retour à l'affichage du paramètre sans enregistrement des modifications effectuées. Note: pendant l'affichage et la modification des paramètres, l'instrument continue à opérer avec les derniers paramètres configurés. Si le “password 2” (mot de passe pour la protection des sélections effectuées-voir menu de système) est activé, appuyer sur les touches “up” ( ) et “down” ( ) pendant au moins trois secondes à partir de l'état normal, l'afficheur reportera l'indication “- - - ”. Pour effectuer la configuration des paramètres, il faudra saisir la valeur du mot de passe précédemment configuré (une valeur numérique comprise entre 0 et 255) en se servant des touches “up” ( ) et “down” ( ), puis appuyer sur “OK” pour confirmer. Si le mot de passe saisi est correct, l'étiquette du premier menu apparaîtra, sinon il y aura un retour à l'état normal. Pour simplifier la programmation des instruments, les paramètres ont été regroupés dans les différents menus suivants: — [REG] menu de réglage — [OUT] menu sorties — [ING] menu entrée externe — [ALR] menu d'alarme — [DSP] menu d'affichage — [SNS] menu du capteur MENU PARAMETRES

Manuel d’Utilisation Régulateurs Numériques— [SYS] menu de système — [ADD] menu de réglage paramètres spéciaux (seulement depuis mode de fonctionnement spécial) Description des paramètres Les tableaux reportent les étiquettes dans le même ordre que celui où elles apparaissent dans les divers menus de l'instrument. [REG] menu de réglage Notes: (1) Pour les valeurs LO1/LO2 et HI1/HI2, voir le menu d'affichage [DSP] (2) Paramètre actif uniquement si le mode de fonctionnement le prévoit [OUT] menu sorties Notes: (3) ce paramètre habilite la gestion des temps définis par DON, TOF et TON pour chaque canal d'output, de la façon suivante: 0 temps pas habilités pour les deux sorties relais 1 temps habilités uniquement pour la sortie relais 1 Etiquettes des paramètres modifiables Description Valeurs du paramètre Valeur usine notes ST1 set-point 1 HR ou bars LO1 HI1 20,0 (1) DF1 différentiel pour set-point 1 HR ou bars 0,1 100 2,0 ST2 set-point 2 HR ou bars LO2 HI2 30,0 (2) DF2 différentiel pour set-point 2 HR ou bars 0,1 100 2,0 (2) DBN zone neutre (dead band) HR ou bars 0 100 2,0 (2) min max Unité Etiquettes des paramètres modifiables Description Valeurs du paramètre Valeur usine notes ETR habilitation gestion temps sur les relais - 0 3 3 (3) DON temps min. entre 2 allumages du même relais min 0 200 0 (4) TOF temps min. où le relais reste sur ON min 0 200 0 (5) TON temps min. où le relais reste sur OFF min 0 200 0 (6) INI retard initial à la mise en marche de l'instrument min 0 200 0 (7) TCL temps de cycle PWM sec 1 200 200 (8) min max Unité

Manuel d’Utilisation Régulateurs Numériques2 temps habilités uniquement pour la sortie relais 2 3 temps habilités pour les deux sorties relais 1 et 2 (4) ce paramètre limite le nombre d'allumages par heure de l'actionneur relié à l'instrument (paramètre fréquemment utilisé, par exemple pour les compresseurs) (5) temps minimum pendant lequel la sortie doit rester en état ON (6) temps minimum pendant lequel la sortie doit rester en état OFF (7) temps de retard de l'activation des sorties après le reset de l'instrument (8) période configurable pour le réglage PWM. Ce champ n'apparaît que si le mode de fonctionnement sélectionné est PRO=5 (voir menu de système). [ING] menu entrée externe Note: (9) Les valeurs attribuables sont: 0 inactif 1 alarme externe (avec contact ouvert) avec temps de retard “DID” et annulation automatique à la fin de la condition d'alarme. L'état des sorties devient “SUI” 2 alarme externe (avec contact ouvert) avec annulation manuelle. 3 l'entrée fait fonction d'interrupteur: instrument allumé lorsque le contact est fermé et éteint lorsque le contact est ouvert La fonction entrée numérique est exclue lorsque l'un des modes de fonctionnement suivants (mode=6, mode=7 ou mode=8) est sélectionné dans le menu de système [SYS] (10) retard après lequel l'instrument répond à un signal reçu à l'entrée numérique (11) lorsque l'entrée numérique est active et qu'un temps “DID” s'est écoulé, les sorties peuvent passer à l'un des états suivants: 0 les deux relais sont sur OFF 1 relais 1 ON et relais 2 OFF 2 relais 1 OFF et relais 2 ON 3 les deux relais sont sur ON Etiquettes des paramètres modifiables Description Valeurs du paramètre Valeur usine notes TID fonction entrée numérique - 0 3 0 (9) DID retard entrée numérique min 0 200 0 (10) SUI état sorties avec entrée numérique active (ouverte) - 0 3 0 (11) min max Unité

Manuel d’Utilisation Régulateurs Numériques[ALR] menu d'alarme Notes: (12) état pris par les sorties dans la condition d'alarme sonde (voir note 11) (13) valeur qui est ajoutée ou soustraite au set-point défini, respectivement, pour l'alarme de seuil maximum ou minimum (14) “yes” indique que le signal sonore de la touche et le buzzer sont tous deux activés en condition d'alarme alors que “no” indique qu'ils sont tous deux désactivés (15) avec “yes”, le type d'alarme est affiché également durant la temporisation de celle-ci; avec “no”, le type d'alarme est affiché seulement à la fin de cette temporisation [DSP] menu d'affichage Notes: (16) paramètre actif seulement si le mode de fonctionnement le prévoit (17) valeur qui est ajoutée à la mesure pour compenser une imprécision de celle-ci Etiquettes des paramètres modifiables Description Valeurs du paramètre Valeur usine notes SUA état sorties en condition d'alarme sonde - 0 3 0 (12) LOA shift alarme seuil minimum HR ou bars 0,1 100 50 (13) HIA shift alarme seuil maximum HR ou bars 0,1 100 50 (13) DFA différentiel d'alarme HR ou bars 0,1 100 2 TRA temps de retard d'activation de l'alarme min 0 200 0 SOU activation buzzer - no yes yes (14) EAC activation messages alarme dans temporisation - no yes no (15) min max Unité Etiquettes des paramètres modifiables Description Valeurs du paramètre Valeur usine notes LO1 limite infér. du set-point 1 HR ou bars -99 HI1 -99 HI1 limite supér. du set-point 1 HR ou bars LO1 999 999 LO2 limite infér. du set-point 2 HR ou bars -99 HI2 -99 (16) HI2 limite supér. du set-point 2 HR ou bars LO2 999 999 (16) SOF offset de calibrage sonde HR ou bars -50 +50 0,0 (17) RIS résolution affichée - HI LO HI (18) UNI unité de mesure de la température - C F C (19) FIL filtre sur la mesure - no yes yes (20) min max Unité

Manuel d’Utilisation Régulateurs Numériques(18) résolution d'affichage de la mesure: 0,1 pour “HI” ou 1,0 pour “LO” (19) Attention: en modifiant l'unité de mesure, les paramètres configurés ne sont pas automatiquement convertis et doivent être nouvellement calibrés (20) si le paramètre a pour valeur “yes”, il est établi une moyenne mobile sur les 8 valeurs de la mesure (c'est-à-dire sur environ 4 s); si la valeur est “no”, la moyenne n'est pas calculée. [SNS] menu du capteur Note: (21) les valeurs du paramètre et le capteur implicite dépendent du modèle de l'instrument. Ci-après, la liste de tous les capteurs prévus: Capteurs linéaires type capteur Affichage 0-20mA (*) 020 (*) 4-20mA 420 0-1V 0-1 (*) valeur implicite de configuration de l'instrument [SYS] menu de système Notes: (22) le mot de passe est activé si le paramètre a une valeur autre que 000 (23) lorsque la valeur est “yes”, les autres paramètres ne peuvent être modifiés, mais seulement affichés Etiquettes des paramètres modifiables Description Valeurs du paramètre Valeur usine notes TY0 type capteur 0 - 0 16 (21) ILO valeur minimum échelle entrée Cour./Tens. HR ou bars -99 999 0 IHI valeur maximum échelle entrée Cour./Tens. HR ou bars -99 999 100 min max Unité Etiquettes des paramètres modifiables Description Valeurs du paramètre Valeur usine notes PS1 mot de passe 1 - 0 255 0 (22) PS2 mot de passe 2 - 0 255 0 (22) NEN activation modification paramètres - yes no no (23) PRO mode de fonctionnement - 0 12 0 (24) min max Unité

Manuel d’Utilisation Régulateurs Numériques(24) les modes de fonctionnement suivants sont prévus: 0 canaux 1 et 2 en mode direct avec set-point 1 et différentiel 1 (hystérésis à droite du set-point) 1 canaux 1 et 2 en reverse avec set-point 1 et différentiel 1 (hystérésis à gauche che du set-point) 2 zone neutre avec canal 1 en reverse et canal 2 en direct avec set-point 1 et différentiel 1 3 comme pour mode 0, mais avec différentiel centré sur le set-point 4 comme pour mode 1, mais avec différentiel centré sur le set-point 5 réglage PWM avec canal 1 en reverse et canal 2 en direct avec set-point 1 et différentiel 1 et une éventuelle zone neutre 6 commutation entre les sorties en direct (avec set-point 1 et différentiel 1) et les sorties en reverse (avec set-point 2 et différentiel 2) par entrée numérique 7 sorties en direct avec commutation entre set-point 1/différentiel 1 et set-point 2/différentiel 2 par entrée numérique 8 sorties en reverse avec commutation entre set-point 1/différentiel 1 et set-point 2/différentiel 2 par entrée numérique 9 canal 1 en reverse avec set-point 1 et différentiel 1 et canal 2 en direct avec set-point 2 et différentiel 2 10 avec un seul canal: fonctionnement alarme; avec deux canaux: canal 1 en reverse (avec set-point 1, différentiel 1 et zone neutre) et canal 2 fonctionnement alarme 11 mode réfrigération (PAS UTILISABLE) 12 mode spécial [ADD] menu de configuration paramètres spéciaux Notes: (25) le paramètre définit de quelle façon une sortie dépend d'un set-point ou d'un mode d'alarme. Etiquettes des paramètres modifiables Description Valeurs du paramètre Valeur usine notes DP0 dépendance sortie 1 - 0 10 (25) TI0 type on/off ou PWM 1 - 0 1 (26) DB0 zone neutre 1 - 0 1 (27) IN0 insertion 1 % -100 +100 (28) DF0 différentiel logique 1 % -100 +100 (29) DP1 dépendance sortie 2 - 0 10 (25) TI1 type on/off ou PWM 2 - 0 1 (26) DB1 zone neutre 2 - 0 1 (27) IN1 insertion 2 % -100 +100 (28) DF1 différentiel logique 2 % -100 +100 (29) min max Unité

Manuel d’Utilisation Régulateurs NumériquesLes valeurs expriment ce qui suit: 0 sortie inactive 1 sortie concernant le set-point 1 2 sortie concernant le set-point 2 3 commutation entre sortie en direct (avec set-point1 et différentiel 1) et sortie en reverse (avec set-point2 et différentiel 2) par l'entrée numérique (ouverte - direct, fermée - reverse). 4 commutation entre set-point 1/différentiel 1 et set-point 2/différentiel 2 par l'entrée numérique (ouverte - set 1, fermée - set 2) 5 sortie associée à alarme seuil maximum pour le set-point 2 6 sortie associée à alarme seuil minimum pour le set-point 2 7 sortie associée à alarme seuil maximum pour le set-point 1 8 sortie associée à alarme seuil minimum pour le set-point 1 9 sortie associée à alarme seuils maximum/minimum pour le set-point 1 10 sortie associée à alarme seuils maximum/minimum pour le set-point 2 (26) définit si le type de réglage est ON/OFF (valeur 0) ou PWM (valeur 1) (27) indique si la zone neutre est présente (valeur 1) ou non (valeur 0) (28) indique le point de commutation ON du relais par rapport au set-point défini par le paramètre “dépendance”: le point de commutation est calculé en ajoutant au set-point un pourcentage “IN0” (de -100% à +100%) du différentiel. (29) indique le point de commutation OFF du relais par rapport au point où la commutation ON a eu lieu: le point de commutation OFF est calculé en ajoutant au point ON un pourcentage “DF0” (de -100% à +100%) du différentiel. Note: les valeurs d'usine de ces paramètres dépendant du mode de fonctionnement et du nombre de canaux (voir les tableaux reportés ci-dessous) 1 Canal Mode de fonctionnement Paramètre 012345678910 IN0 100 -100 -100 50 -50 -100 * 100 -100 -100 0 DF0 -100 100 100 -100 100 100 * -100 100 100 100 IN1 100 -100 100 50 -50 100 * 100 -100 100 0 DF1 -50 50 -100 -50 50 -100 * -50 50 -100 100 2 Canaux Mode de fonctionnement Paramètre 012345678910 IN0 50 -50 -100 0 0 -100 * 50 -50 -100 -100 DF0 -50 50 100 -50 50 100 * -50 50 100 100 IN1 100 -100 100 50 -50 100 * 100 -100 100 0 DF1 -50 50 -100 -50 50 -100 * -50 50 -100 100

• Les valeurs d'usine pour le mode 6 sont les mêmes que celles des modes 0 ou 1 selon que les sorties fonctionnent en mode direct ou reverse

Manuel d’Utilisation Régulateurs Numériques• A cause d'alarmes ou de dysfonctionnements, l'affichage de la mesure peut être alterné avec des messages décrivant le type d'alarme. Le tableau suivant fournit une description des messages d'alarme/erreur prévus dans le fonctionnement. Message Type d'erreur Etat sorties ER0 Capteur 1 débranché En fonction du paramètre [SUA] ou en court-circuit. ER1 Capteur 2 débranché En fonction du paramètre [SUA] ou en court-circuit. ALL Alarme de seuil minimum Dépend du mode de fonctionnement ALH Alarme de seuil maximum Dépend du mode de fonctionnement ALE Alarme provenant En fonction du paramètre [SUA] d'entrée externe OFF Réglage bloqué par entrée En fonction du paramètre [SUA] externe Note: le message "OFF" reste affiché de façon fixe sur l'afficheur et n'est pas alterné à la mesure MESSAGES D'ERREUR

Manuel d’Utilisation Régulateurs NumériquesPour la sécurité: CEI-EN 60730-2-9 Pour la compatibilité électromagnétique CEI-EN 55014-1 CEI-EN 55014-2

Manuel d’Utilisation Régulateurs Numériques La conformité aux directives 2006/95/CE (Basse tension - LVD) 2004/108/CE (Compatibilite electromagnetique - EMC): est déclarée sur la base des normes harmonisées suivantes: EN 60730-2-9DIMENSIONS PANNEAU ARRIERE 33x75 mm HR-1P3D PR-1P3D

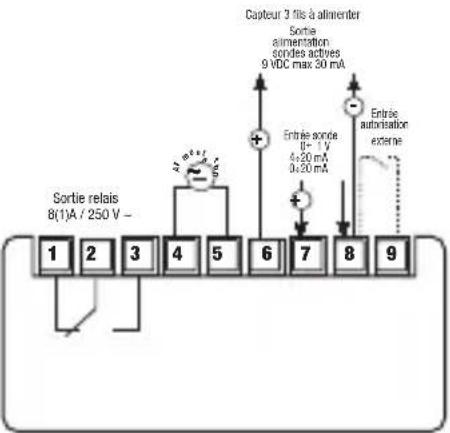

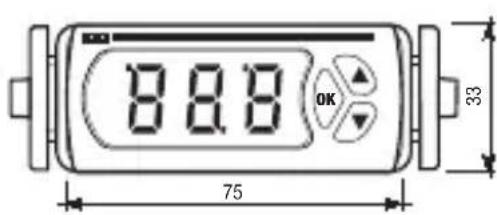

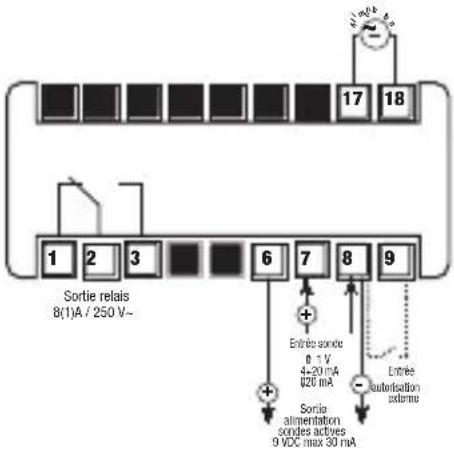

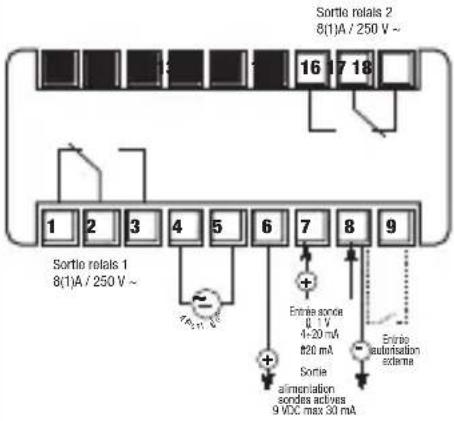

Manuel d’Utilisation Régulateurs NumériquesSCHEMAS PANNEAU ARRIERE 33x75 mm HR-1P3A PR-1P3A Sortie relais 8(1)A / 250 V~

Entrée autorisation externe Entrée sonde

20 mA Entrée autorisation externe

Capteur 3 fils à alimenter Sortie alimentation sondes actives 9 VDC max 30 mA Capteur 2 fils à alimenter Entrée autorisation externe Entrée sonde

Capteur auto-alimenté

Entrée autorisation externe Entrée sonde

Capteur 3 fils à alimenter Entrée autorisation externe Entrée sonde 4÷20 mA 0÷20 mA Sortie alimentation sondes actives 9 VDC max 30 mA

Capteur 2 fils à alimenter

Entrée autorisation externe Entrée sonde 0÷1 V 4÷20 mA 0÷20 mA Capteur auto-alimenté

Entrée autorisation externe Entrée sonde

Entrée sonde 4÷20 mA 0÷20 mA Entrée autorisation externe

Capteur 3 fils à alimenter Sortie alimentation sondes actives 9 VDC max 30 mA Capteur 2 fils à alimenter Entrée autorisation externe Entrée sonde

Capteur auto-alimenté

Schéma de connexionModèle

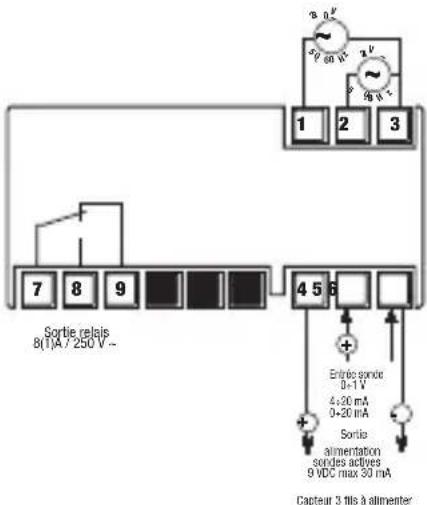

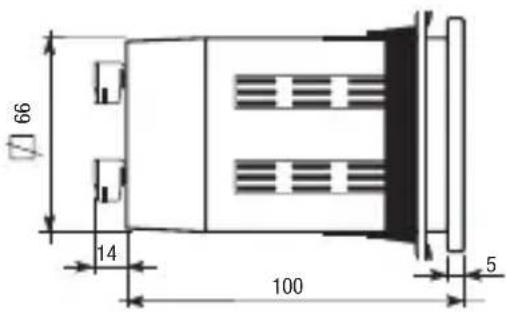

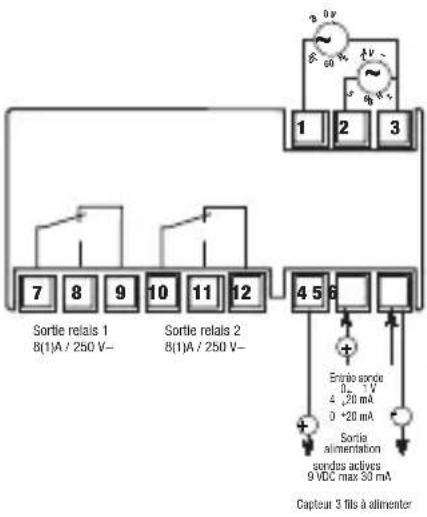

Manuel d’Utilisation Régulateurs NumériquesDIMENSIONS PANNEAU ARRIERE 72x72 mm HR-..P7A PR-..P7A

Capteur 3 fils à alimenter Entrée sonde 4÷20 mA 0÷20 mA

Sortie alimentation sondes actives 9 VDC max 30 mA Capteur 2 fils à alimenter Entrée sonde 0÷1 V 4÷20 mA 0÷20 mA

Capteur auto-alimenté

Capteur 3 fils à alimenter Entrée sonde

Sortie alimentation sondes actives 9 VDC max 30 mA Capteur 3 fils à alimenter Entrée sonde

Capteur auto-alimenté

Schéma de connexionModèle

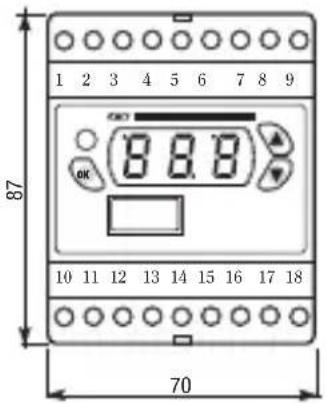

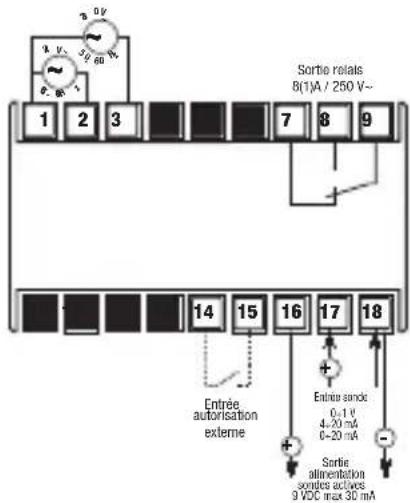

Manuel d’Utilisation Régulateurs NumériquesHR-1DA PR-1DA

Capteur 3 fils à alimenter Entrée sonde 4÷20 mA 0÷20 mA

Sortie alimentation sondes actives 9 VDC max 30 mA Capteur 2 fils à alimenter Entrée sonde

Capteur auto-alimenté

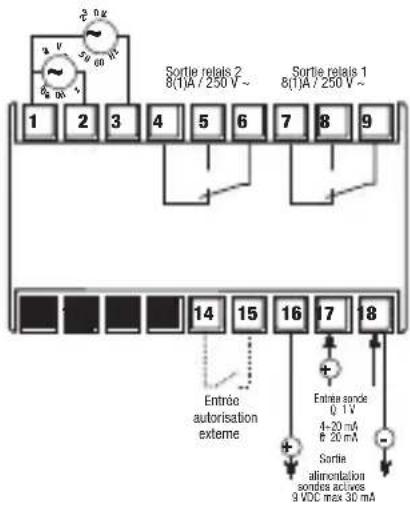

Sortie relais 1 8(1)A / 250 V ~ Entrée autorisation externe Sortie relais 2 8(1)A / 250 V ~ Entrée sonde

Capteur 3 fils à alimenter Entrée sonde 4÷20 mA 0÷20 mA

Sortie alimentation sondes actives 9 VDC max 30 mA Capteur 2 fils à alimenter Entrée sonde

Capteur auto-alimenté

Schéma de connexionModèle
