HT NTC2P3A - Contrôleur de température Vemer - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Contrôleur de température NTC, 2 fils, plage de mesure de -10°C à +50°C
Utilisation	Idéal pour le contrôle de la température dans les systèmes de chauffage, ventilation et climatisation.
Maintenance et réparation	Vérifier régulièrement les connexions électriques et remplacer le capteur si nécessaire.
Sécurité	Respecter les normes électriques en vigueur lors de l'installation et de l'utilisation.
Informations générales	Compatible avec divers systèmes de chauffage, facile à installer et à configurer.

FOIRE AUX QUESTIONS - HT NTC2P3A Vemer

Comment régler la température sur le Vemer HT NTC2P3A?

Pour régler la température, accédez au menu de configuration en appuyant sur le bouton de réglage. Utilisez les flèches pour ajuster la température souhaitée et validez en appuyant à nouveau sur le bouton.

Que faire si l'affichage du Vemer HT NTC2P3A est éteint?

Vérifiez d'abord que l'appareil est correctement alimenté. Assurez-vous que le fusible n'est pas grillé et que les connexions électriques sont sécurisées.

Comment calibrer le Vemer HT NTC2P3A?

Pour calibrer l'appareil, accédez au menu de calibration dans les paramètres. Suivez les instructions à l'écran pour ajuster la lecture de la température selon un thermomètre de référence.

Que faire si le Vemer HT NTC2P3A affiche une erreur?

Consultez le manuel d'utilisation pour le code d'erreur affiché. Généralement, les erreurs peuvent être résolues en vérifiant les connexions ou en redémarrant l'appareil.

Le Vemer HT NTC2P3A fonctionne-t-il avec tous les types de capteurs de température?

Le Vemer HT NTC2P3A est conçu pour fonctionner spécifiquement avec des capteurs NTC. Assurez-vous d'utiliser un capteur compatible pour garantir un fonctionnement optimal.

Comment réinitialiser le Vemer HT NTC2P3A aux paramètres d'usine?

Pour réinitialiser l'appareil, accédez au menu des paramètres et sélectionnez l'option de réinitialisation d'usine. Confirmez votre choix pour restaurer les paramètres d'origine.

Quelle est la plage de température supportée par le Vemer HT NTC2P3A?

Le Vemer HT NTC2P3A supporte une plage de température de -50 °C à 100 °C. Assurez-vous de rester dans cette plage pour un fonctionnement optimal.

Comment savoir si le capteur de température est défectueux?

Si vous remarquez des lectures de température incohérentes ou erratiques, cela peut indiquer un problème avec le capteur. Testez le capteur avec un thermomètre de référence pour confirmer.

MODE D'EMPLOI HT NTC2P3A Vemer

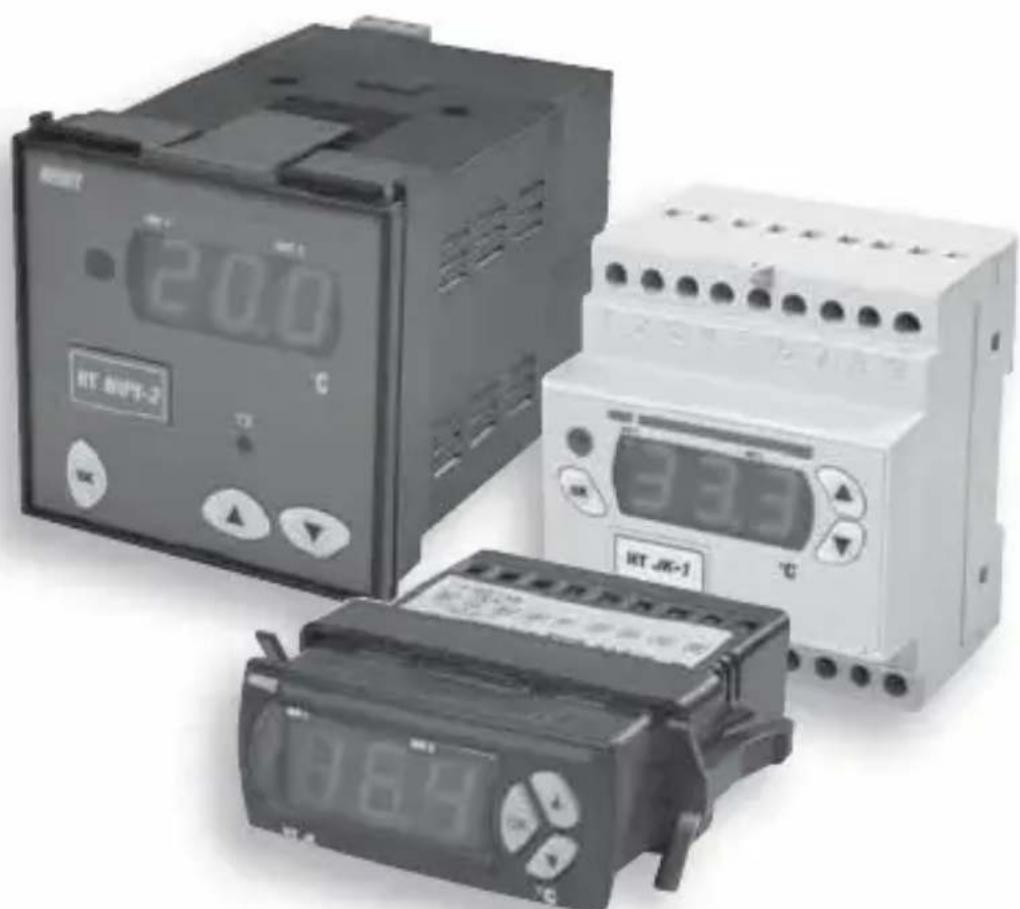

Thermorégulateurs Numériques HT ...

Manuel d'Utilisation

C E

Sommaire

■ Notices de sécurité Page 2
- Caracteristiques techniques Page 2
Description de l'instrument Page 5
■ Connexions électriques Page 5
Glossaire
■ Fonctionnement Page 11
■ Configuration paramétres de réglage Page 11
■ Menu paramètres Page 13
■ Messages d'erreurs Page 20
Normes de reference Page 21
Dimensions et schémas de connexion 33 × 75 ~mm Pages 22-24

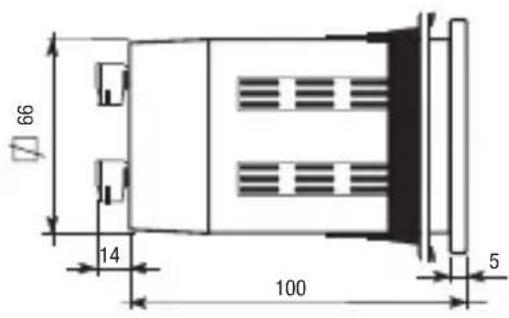

Dimensions et schémas de connexion 72x72 mm Pages 25-26
Dimensions et schémas de connexion 4-DIN Pages 27-28

Page

NOTICES DE SECURITE

Pendant l'installation et le fonctionnement de l'instrument, il est nécessaire de respecter les précautions suivantes:
1) L'instrument doit être installé par du personnel qualifié
2) Lire attentivement les instructions reportées dans ce manuel
3) Respecter scrupuleusement les schémas de branchement pour l'installation de l'appareil
4) Avant d'acceder aux bornes de raccordement, s'assurer que les conducteurs à relier ou déjà reliés à l'instrument ne sont pas sous tension
5) S'assurer que le tableau électrique où l'appareil est inséré est à même de garantir, une fois que celui-ci est installé, l'inaccessibilité aux bornes
6) Ne pasmettre l'appareil sous tension si I'un de ses composants est endommagé
7) L'instrument doit être installé et mis en marche conformément à la réglementation en vigueur en matière de systèmes electriques.
8) Les câbles de connexion doivent être à même de résister à la température d'exploitation maximum (Tmax), égale à la somme de la température ambiente maximum (Ta) prévue + une température de 20 °C (Tmax = Ta +20 °C)
9) Les instruments assurent une isolation principale entre les composantes à basse tension (250 V) et les composantes à très basse tension
10) Les interrupteurs externes eventuels reliés au contrôle doivent garantir, aux températures d'exploitation, une isolation minimum de 250 V DC ou être protégés par un dispositif d'isoaction équivalent.

IMPORTANT: pour éviter le mauvais fonctionnement de l'appareil le différentiel d'intervention (paramètre DF1 ou DF2) ne doit pas dépasser 30^ .

CHARACTERISTIQUES TECHNIQUES

■ Série de thermoregulateurs numériques de température qui permettent de répondre aux exigences de base dans le domaine de la régulation thermique. Ils peuvent être utilisés comme régulates pour le chauffage ou la réfrigeration et comme alarme de maxima / minima.

Trois modèles BASE dédiés pour l'entrée sondes:

• Thermoresistances PTC (Positive Temperature Coefficient) - Ni100, Pt100 HT NiPt
• Thermoresistances NTC (Negative Temperature Coefficient) HT NTC

• Thermocouples TC - J, K, L, R, S, T, E, N HT JK

• Pour chaque catégorie, l'entrée sondes peut être configurée par clavier

• Deux entrées sondes pour les modèles HT NTC, pour la mesure de deux températures qui peuvent être affichées de façon alternée par la fermeture ou l'ouverture d'une autorisation externe à relier à l'instrument ou bien directement

par clavier pour la version sur panneau arrière 72 × 72 ~mm (cette version n'est pas équipée d'entrée numérique)

• Disponibles dans les versions avec 1 ou 2 sorties relais avec contact en échange
• Portée des Contacts de relais: 8A / 250VAC
• Thermoregulateurs avec afficheur à diodes - 3 chiffres à sept segments et virgule décimale
• Diode d'indication intervention relais
• Diode d'indication affichage températe T2 (seulément pour les modèles HT NTC-.P7.. et HT NTC-.D..)
• Plaged'affichage: -99 ÷ +999 °C
• Résolution d'affichage: 0,1 °C (-9,9 ÷ +99,9 °C) et 1 °C (< -9,9 °C et > +99,9 °C)
• Precision: ± 0,5% de la valeur de fond d'échelle ± 1 chiffre (à une température ambiente de 23^ )
  Temps d'échantillonnage: 0,5 s

• Configuration des paramètres en mode numérique:

• Set-point

• Differenziel
• Zone neutre
• Temps d'activation des sorties
• Fonction et temps de retard entre numérique
• Temps de retard alarme / activation Buzzer
• OFFSET de calibrage sonde
• Résolution affichée
• Unité de mesure température
• Filtre affichage mesure (fréquence d'actualisation)
• Type entrée sonde
• Mot de passer
• Modes de fonctionnement (réglage):

ON/OFF action Direct et/ou Reverse avec ou sans Zone Neutre
PwM action Direct, Reverse et Zone Neutre
— ALARME
Mode réfrigération
Mode special

2 set-points indépendants
- Entre numérique: 1 (sauf versions HT NiPt-..P7.., HT NTC- P7.., HT JK-..P7A) pour autorisation exter à fonction configurable: alarmé externe, ON/OFF réglage, sélection sonde à afficher, commutation Set-point, commutation Direct/Reverse, ...
- Indication alarme acoustique et visuelle pour: alarme externe (par entree numérique), alarme sonde (dysfonctionnement), alarme de seuil minimum ou maximum
- Récepteur à infrarouge avec protocole RC-5 (sauf pour les versions HT NTC-1DA, HT NTC-2DA) pour Télecommande (accessoire disponible séparément pour la programmation distante)
- Versions disponibles pour fixations: panneau arrière 33 × 75 ~mm , panneau arrière 72 × 72 ~mm et modulaire 4 DIN
- Alimentation: voir tableau à la page suivante
Puisssance nominale: 4,5 VA
- Absorption max.: 100mA à 12 V - 50 mA à 24 V (1 canal)

• Température de fonctionnement: 0^ ÷ +50^
• Humidité Relative: <80 %
• Température de stockage: -10 ÷ +70 °C (<80 % H.R.)
• Indice de protection: façade IP54 (IP40 pour la version 4 modules DIN) bornes IP20

Panneau arrête 33 × 75 ~mm

Code Modèle Alimentation (*) Tolerance n° Relais Entrée Récepteur alimentation numér. infrarouge
VM627700	HT NiPt-1P3D	da 12 a 24 V AC/DC	±10	1	OUI	OUI
VM628500	HT NiPt-1P3A	230 V AC	-15/+10	1	OUI	OUI
VE346300	HT NiPt-2P3A	230 V AC	-15/+10	2	OUI	OUI
VM629300	HT NiPt-2P3D	da 12 a 24 V AC/DC	±10	2	OUI	OUI
VM634300	HT NTC-1P3D	da 12 a 24 V AC/DC	±10	1	OUI	OUI
VM635000	HT NTC-1P3A	230 V AC	-15/+10	1	OUI	OUI
VE347100	HT NTC-2P3A	230 V AC	-15/+10	2	OUI	OUI
VM636800	HT NTC-2P3D	da 12 a 24 V AC/DC	±10	2	OUI	OUI
VM641800	HT JK-1P3D	da 12 a 24 V AC/DC	±10	1	OUI	OUI
VM642600	HT JK-1P3A	230 V AC	-15/+10	1	OUI	OUI
VE348900	HT JK-2P3A	230 V AC	-15/+10	2	OUI	OUI
VM643400	HT JK-2P3D	da 12 a 24 V AC/DC	±10	2	OUI	OUI

Panneau arrête 72x72 mm

Code Modèle Alimentation (*) Tolerance n° Relais Entrée Récepteur alimentation numér. infrarouge
VM625100	HT NiPt-1P7A	24/230 V AC	±10	1	NON	OUI
VM626900	HT NiPt-2P7A	24/230 V AC	±10	2	NON	OUI
VM632700	HT NTC-1P7A	24/230 V AC	±10	1	NON	OUI
VM633500	HT NTC-2P7A	24/230 V AC	±10	2	NON	OUI
VM639200	HT JK-1P7A	24/230 V AC	±10	1	NON	OUI
VM640000	HT JK-2P7A	24/230 V AC	±10	2	NON	OUI

Modulaire 4 DIN

Code Modèle Alimentation (*) Tolerance n° Relais Entrée Récepteur alimentation numér. infrarouge
VM630100	HT NiPt-1DA	24/230 V AC	±10	1	OUI	OUI
VM631900	HT NiPt-2DA	24/230 V AC	±10	2	OUI	OUI
VM637600	HT NTC-1DA	24/230 V AC	±10	1	OUI	NON
VM638400	HT NTC-2DA	24/230 V AC	±10	2	OUI	NON
VM644200	HT JK-1DA	24/230 V AC	±10	1	OUI	OUI
VM645900	HT JK-2DA	24/230 V AC	±10	2	OUI	OUI

(*) Alimentation en AC - fréquence 50/60 Hz

DESCRIPTION INSTRUMENT

Afficheur

• L'affichage est assure par un afficheur à diodes electroluminescentes (LED) à 3 chiffres avec virgule décimale. Pour tous les modèles, la plage d'affichage est la suivante:

• valeur minimum: -99 °C ou -9,9 °C

• valeur maximum: 999^ C ou 99,9^ C

Diode indiquant l'intervention du relais:

Out 1:

Diode eteinte si le relais 1 est sur OFF, allumee si le relais 1 est sur ON, clignotante si le relais 1 en position OFF est en attente de revenir ON suite a une temporisation active.

Out 2:

Diode eteinte si le relais 2 est sur OFF, allumée si le relais 2 est sur ON, clignotante si le relais 2 en position OFF est en attente de revenir ON suite à une temporisation active.

Touches

• Pour la configuration des paramétres, utiliser les trois touches prévues à cet effet:

Touchepourconfirmeretprogrammer/afficherlesparametes.

Touché pour incrémenter le paramètre ou pour passer au paramètre suivant.

Touchepourdecrémenterle paramètreou poursortir du menu.

CONNEXIONS ELECTRIQUES

• Respecter scrupuleusement ce qui est indiqué dans les Notices de sécurité et dans la section "Schemas de connexion"

Set-point (set ou point de travail)

• Le set-point est la valeur à laquelle on désire faire intervenir le dispositif afin de maintainir la grandeur contrôle à la valeur désirée.

Différentiel (ou hystérésis)

• Le différentiel est la variation maximale admise, par rapport au point de travail de la grandeur contrôle, avant l'intervention du dispositif. Il est généralement configuré de façon à éviter que des oscillations rapides de la grandeur autour du point de travail ne provoquent des allumages/arrêts féquents du dispositif ou de l'actionneur relié à celui-ci.

Action "direct"

• Un régulateur agit en mode direct lorsqu'ilaccomplit une action de retenue sur la grandeur qui est en train d'augmenter. L'exemple typique est celui d'une installation de réfrigération: lorsque la température augmente il s'ensuit une augmentation de la puissance de réfrigération produitafin de faire diminuer la température

Action "reverse"

• Un régulateur agit en mode reverse lorsqu'il tend à s'opposer à la diminution de la grandeur contrôle. Par exemple, dans une installation de chauffage, la diminution de la température est caractérisée par une augmentation de la production de chaleur

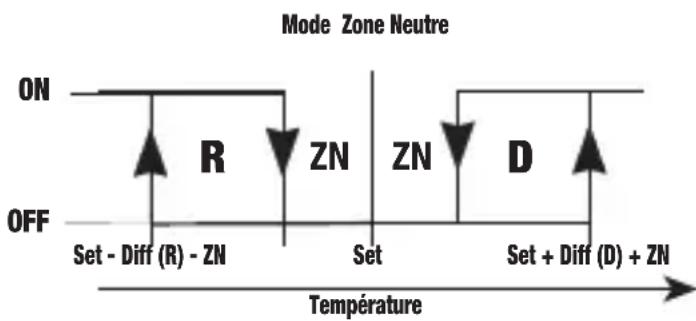

Zone Neutre ou zone morte ("dead-band")

• Il s'agit d'un intervalle de valeurs autour du set-point où la grandeur régée peut Osciller sans qu'il ne soit nécessaire d'activer une sortie. En général, on l'utilise dans les dispositifs ou, à cause d'une forte inertie du système, le set-point peut être franchi également après la coupure de l'actionneur ou bien pour éviter qu'une action de rechauffement et une

action de refroidissement ne se superposent. Dans la Zone Neutre aucune sortie n'intervient; hors de la Zone Neutre, l'instrument opère en mode direct si la grandeur contrôle augmente et en mode reverse si celle-ci diminue.

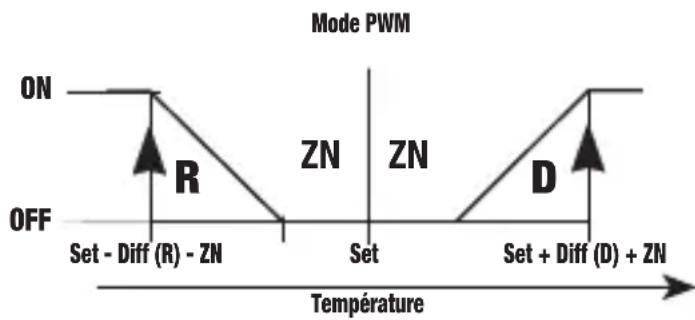

Fonctionnement PWM (proportionnel temporisé)

Il s'agit d'un fonctionnement avec Zone Neutre, avec la particularité que les reliais

dont actifs en mode impulsif periodiquement (avec période régliable, voir menu sorties). La procédure PWM se charge de moduler la puissance en fonction de la position occupée par la grandeur à l'intérieur du différentiel (plus on s'éloigne du point de Set, plus la puissance augmente).

Attention: cette méthode est déconseillée pour l'actionnement des compresseurs en raison des allumages et arrêts très rapprochés.

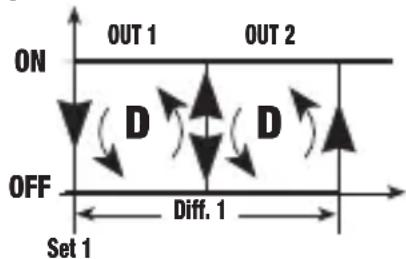

Mode de fonctionnement Direct [PRO=0]

• Dans ce mode de fonctionnement, toutes les sorties fonctionnent en direct.

Il est nécessaire de configurer les valeurs du set-point 1 [ST1] et du différentiel 1 [DF1]. L'hysteresis se trouve à droite du set-point. Si l'on utilise les deux sorties, l'hysteresis de chaque sortie est égale à la moitié du différentiel. Dans ce cas, la sortie 1 s'active pour des

valeurs supérieures à [SP] + [DF1]/2 et elle reste active jusqu'à ce que la température ne descend pas au-dessous de la valeur de [SP], tandis que la sortie 2 pour des valeurs de températures supérieures à [SP] + [DF1] et elle reste active jusqu'à ce que la température ne descend pas au-dessous de la valeur de [SP] + [DF1]/2.

Mode PRO=0

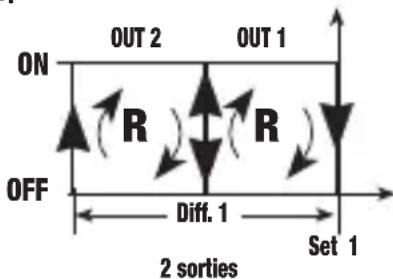

Mode de fonctionnement Reverse [PRO=1]

• Dans ce mode de fonctionnement toutes les sorties fonctionnent en reverse. Il est nécessaire de configurer les valeurs du set-point 1 [ST1] et du différentiel

1 [DF1]. L'hystérisis se
trouve a gauche du set-point. Si les deux sorties sont
utilisées, l'hystérisis de
chaque sortie est égale à la
moitié du différentiel.
Dans ce cas, la sortie 1
s'active pour des valeurs
inférieures à [SP]-[DF1]/2
et elle reste active jusqu'à

Mode PRO=1

ce que la temperature ne dépasse pa la valeur de [SP], tandis que la sortie 2 s'active pour des valeurs de température inférieures à [SP]-[DF1] et elle reste active jusqu'à ce que la temperature ne dépasse pas la valeur de [SP]+[DF1]/2.

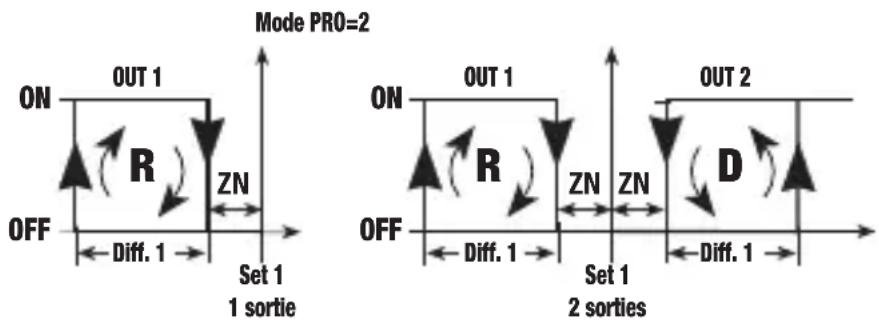

Mode de fonctionnement avec Zone Neutre [PRO=2]

• Dans ce mode de fonctionnement, la sortie 1 fonctionne en reverse et la sortie 2 en direct. Il est nécessaire de configurer les valeurs du set-point 1 [ST1], du différentiel 1 [DF1] et de la zone neutre [DBN], qui sont des paramétres qui caractérisent les deux sorties. Le régulateur tendra àMAINTER la grandeur contrôle dans la Zone neutre. En dehors de celle-ci, on assistera à l'activation de la sortie 2 si la grandeur tend à augmenter ou de la sortie 1 si la grandeur tend à diminuer. Si une seule sortie est presente, celle-ci fonctionnera en reverse, avec l'hysteresis déplacee vers la gauche de la valeur [DBN].

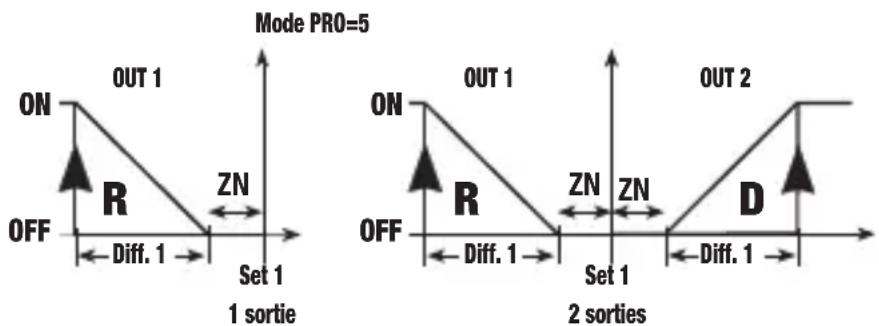

Mode de fonctionnement PWM [PRO=5]

• La logique de réglage de ce mode de fonctionnement est la même que celle de la Zone Neutre. Il est donc nécessaire de configurer les valeurs du set-point 1 [ST1], du différentiel 1 [DF1] et de la zone neutre [DBN], qui sont les paramétres qui caractérisent les deux sorties. Dans ce mode de fonctionnement, les relais s'activent de façon impulsive, avec période de selection fournie par la valeur [TCL] (voir menu sorties). Dans cette période, le relais restera allumé pour une durée plus ou moins longue qui est proportionnelle à la distance de la grandeur réglée par le set-point (plus l'éventuelle zone neutre). Au-delà de la valeur du différentiel, le relais sera actif 100% du temps.

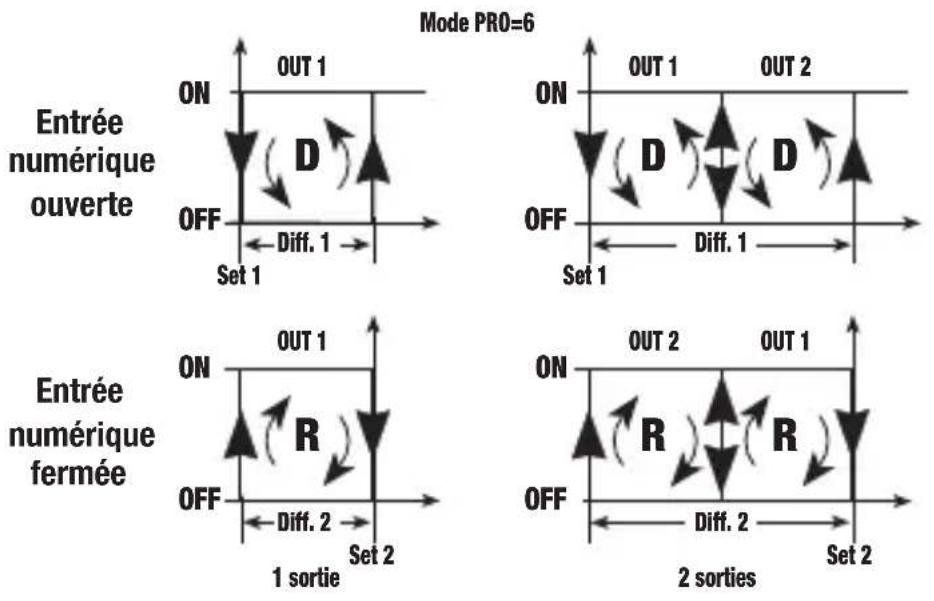

Mode de fonctionnement avec commutation Direct/Reverse par entrée numérique. [PRO=6]

• Dans ce mode de fonctionnement, les sorties fonctionnent toutes les deux en direct (avec set-point 1 et différentiel 1) ou toutes les deux en reverse (avec set-point 2 et différentiel 2) suivant l'etat de l'entrée numérique. Plus précisé, en direct, si l'entrée numérique est ouverte et en reverse si elle est fermée.

Les modalités de fonctionnement sont les mêmes que pour les modes 0 et 1. Il suffit donc de configurer les deux valeurs des set-point [ST1] et [ST2] et des différents [DF1] et [DF2].

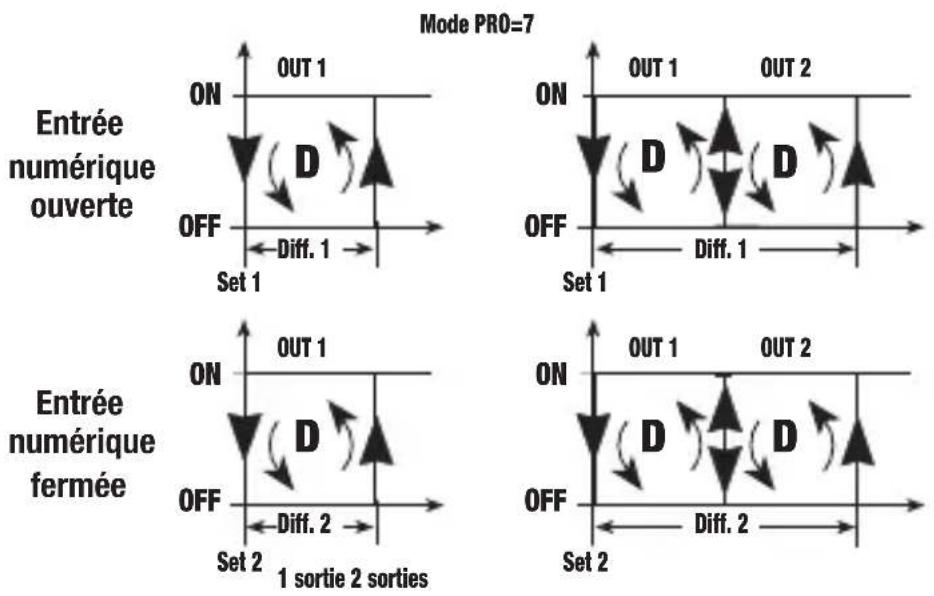

Mode de fonctionnement Direct avec commutation set-point et différentiel par entrée numérique. [PRO=7]

• Dans ce mode de fonctionnement, les sorties fonctionnent toutes les deux en direct, avec set-point 1/différentiel 1 ou bien avec set-point 2/différentiel 2, suivant l'état de l'entrée numérique. Plus précisément, avec set-point 1/différentiel 1, si l'entrée numérique est ouverte, et avec set-point 2/différentiel 2 si elle est fermée. Les modalités de fonctionnement sont les mêmes que celles du mode 0. Il est nécessaire de configurer les deux valeurs des set-point [ST1] et [ST2] et des différents [DF1] et [DF2].

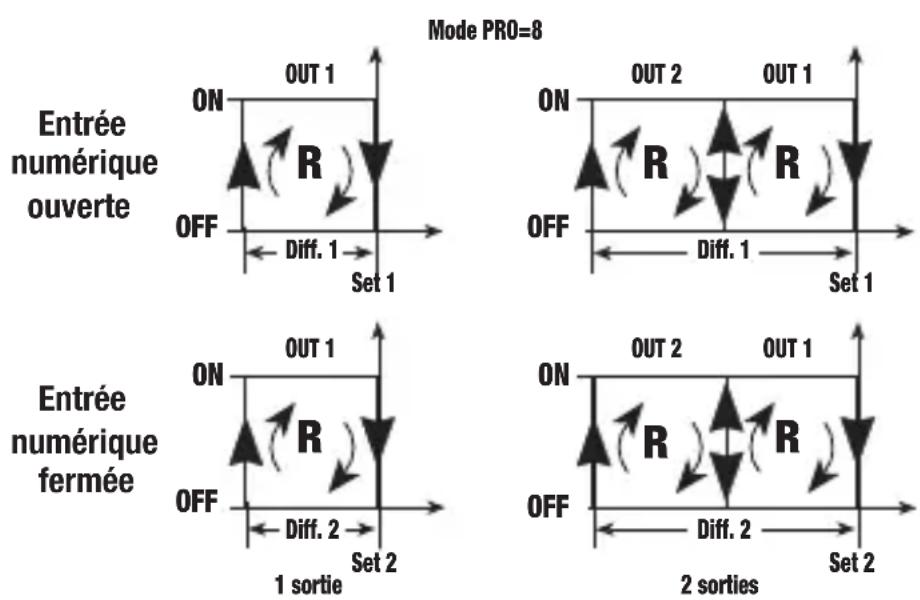

Mode de fonctionnement Reverse avec commutation set-point et différentiel par entrée numérique. [PRO=8]

• Dans ce mode de fonctionnement, les sorties fonctionnent toutes les deux en reverse, avec set-point 1/différentiel 1 ou bien set-point 2/différentiel 2, selon l'état de l'entrée numérique. Plus précisé avec set-point 1/différentiel 1 si l'entrée numérique est ouverte et avec set-point 2/différentiel 2 si elle est fermée. Les modalités de fonctionnement sont les mêmes que celles du mode 1. Il est nécessaire de configurer les deux valeurs des set-point [ST1] et [ST2] et des différents [DF1] et [DF2].

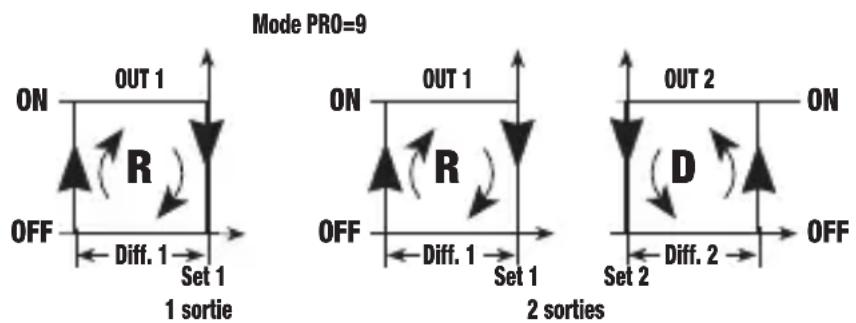

Mode de fonctionnement avec canaux 1 et 2 étant, respectivement, en Reverse avec set-point 1 et différentiel 1 et Direct avec set-point 2 et différentiel 2 [PRO=9]

• Dans ce mode de fonctionnement, la sortie 1 fonctionne en reverse et la sortie 2 en direct. Il est nécessaire de configurer les valeurs du set-point 1 [ST1] et du différentiel 1 [DF1] pour la sortie 1, et du set-point 2 [ST2] et du différentiel 2 [DF2] pour la sortie 2. Les modalités de fonctionnement sont les mêmes que celles des modes 0 et 1. S'il y a une seule sortie, celle-ci fonctionnera en reverse.

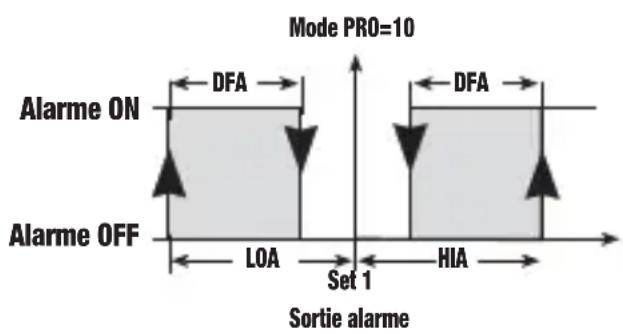

Mode de fonctionnement Alarme [PRO=10]

• Dans ce mode de fonctionnement, la sortie 1 fonctionne en reverse (avec zone neutre) tandis que la sortie 2 est dédiée à l'alarme. Il est nécessaire de configurer

les valeurs du set-point [ST1], du
differentiel 1 [DF1] et de la zone
neutre [DB1] pour la sortie 1 et tous
les parametes du menu d'alarme
pour la sortie 2 (no parametre [SUA]).
L'alarme de seuil maximum
s'activera lorsque la valeur
[ST1]+[HIA] sera atteinte et se
désactivera à la valeur

[ST1]+[HIA]-[DFA]. L'alarme de seuil minimum s'activera lorsque la valeur [ST1]-[LOA] sera atteinte et se désactivera à la valeur [ST1]-[LOA]+[DFA]. S'il y a une seule sortie, celle-ci sera dédiée à l'alarme selon les mêmes modalités.

FONCTIONNEMENT

Fonctionnement normal

C'est le fonctionnement que l'on a quand on n'est pas en mode de programmation des paramétres.

Dans cet état, l'instrument effectue le réglage en fonction de la température mesurée et des paramètres configurés. Les informations affichées sont:

• La température mesurée par le capteur
• L'etat des sorties OUT1 et OUT2

CONFIGURATION DES PARAMETRES DE REGLAGE

Pour configurer les paramètres de réglage, il existe deux types de programmation:

• Programmation simplifie
• Programmation avancée

Note: pour rétablier les valeurs implicites définies en usine,mettre l'instrument sous tension tout en appuyant sur la touche "OK". A I'écran s'affiche dEF.

Note: pour restaurer les valeurs et les programmes par default régés au moment de la fabrication il faut appuyer simultanément sur les touches “ , “ , “OK” etmettre l'instrument sous tension.

A l'écran s'affiche CLR.

Programmation simplifie

Permet de modifier uniquement les paramètres du menu de Réglage [REG].

Pour acceder à ce type de programmation, appuyer sur la touche "OK".

En fonction du mode de fonctionnement précédement sélectionné (voir le menu de Système [SYS]), il est possible de modifier les paramétres suivants:

-set, differentiel (Réglage ON/OFF)
- set, différentiel zone neutre (Réglage ON/OFF avec Zone Neutre)
- set, différentiel zone neutre (Réglage PWM)

Utiliser la touche "up" (▲) pour faire défilier en boucle les étiquettes des paramétres. Appuyer sur la touche "down" (▼) pour sortir à tout instant du menu et revenir au mode de fonctionnement normal (ce-retour se produit également si aucune touche n'est appuyée pendant au moins 40 s).

Appuyer sur la touche "OK" pour commuter entre l'affichage de l'étiquette du paramètre et sa valeur numérique.

Pour modifier un paramètre:

• à partir de l'affichage de son étiquette ou de sa valeur, tener appuyée la touche "OK"pendant au moins trois secondes;
• l'afficheur commencerà clignoter, tout en affichant la valeur du paramètre;
• utiliser les touches "up" et "down" (▼) pour, respectivement, incrémenter ou décrémenter cette valeur;
• appuyer sur la touche "OK" pour confirmer le paramètre et quitter la modification (l'afficheur cette de clignoter).

Note: si aucune touche n'est appuyée pendant au moins 40 s, l'instrument sort de la modification du paramètre sans enregistrer les variations effectuées. Pendant l'affichage et la modification des paramétres, l'instrument continue à opérer avec les derniers paramétres configurés.

Si le "password 1" (mot de passer pour la protection des sélections effectuées-voir menu de système) est activé, en appuyant sur la touche "OK" à partir de l'état normal, l'afficheur reportera l'indication "---". Pour effectuer la configuration des paramétres, il faudra saisir la valeur du mot de passer précédemment configuré (une valeur numérique comprise entre 0 et 255) en se servant des touches "up" (▲) et "down" (▼), puis appuyer sur "OK" pour confirmer.

Si le mot de passer saisi est correct, l'étiquette du premier menu apparaitra, sinon il y aura un return à l'état normal.

Programmation avancée

Pour acceder à la programmation avancée à partir de l'etat normal, appuyer simultanément sur les touches "up" (▲) et "down" (▼) pendant au moins 3 secondes.

Note: pour restaurer les valeurs d'usine,mettre l'instrument sous tension tout en appuyant sur la touche "OK".

Ces paramètres sont regroupés par typologie dans huit menus:

1) Réglage (indication [REG]): set-point, différentiel, zone neutre
2) Output (indication [OUT]): délais d'activation des sorties, temps cycle PWM
3) Entre numérique (indication [ING]): fonction, temps de retard
4) Alarme (indication [ALR]): état sorties en alarme sonde, shift de minimum/maximum, différentiel, temps de retard, activation buzzer
5) Afficheur (indication [DSP]): limits set-point, offset sonde, résolution, unité de mesure, filtrer mesure
6) Capteur (indication [SNS]): type capteur, paramètres capteur
7) Système (indication [SYS]): mot de passage, habilitation modification, mode de fonctionnement

8) Avance (indication [ADD]): dépendance, type, insertion, différentiel/logique Tous les paramètres de ces menus ainsi que leurs valeurs correspondantes sont reportés au chapitre suivant.

• Utiliser la touche "up" (▲) pour faire défiler en succession les huit menus.
• Pour entrer dans le menu désiré, appuyer sur la touche "OK".
• A l'intérieur de chaque menu, il est possible de faire défiler les étiquettes des paramètres modifiables en appuyant sur la touche "up" (▲); pour afficher la valeur du paramètre sélectionné, appuyer sur "OK" (appuyer de nouveau sur la touche "OK" pour returner à l'affichage de l'étiquette du paramètre).
• Pour modifier la valeur du paramètre, appuyer sur la touche "OK" pendant au moins 3 secondes.
• La valeur du paramètre commencerà clignoter et il sera possible d'incrementer/décrémenter sa valeur en appuyant, respectivement, sur les touches "up" (▲) et "down" (▼)
• Pour confirmer la valeur sélectionnée, appuyer sur "OK".

Le paramètre arrête de clignoter et la nouvelle valeur sera affichée.

• Il est possible de revenir à tout instant au mode de fonctionnement normal en appuyant sur la touche "down" (▼) (ou bien en n'appuyant sur aucune touche pendant au moins 40 secondes).

Note: si au cours de la modification aucune touche n'est appuyée pendant au moins 40 secondes, il se produit un return à l'affichage du paramètre sans enregistrement des modifications effectuées.

Note: pendant l'affichage et la modification des paramètres, l'instrument continue à opérer avec les derniers paramètres configurés.

Si le "password 2" (mot de passer pour la protection des sélections effectuées-voir menu de système) est activé, appuyer sur les touches "up" (▲) et "down" (▼) pendant au moins trois secondes à partir de l'etat normal, l'afficheur reportera l'indication "- - -". Pour effectuer la configuration des paramètres, il faudra saisir la valeur du mot de passer précédément configuré (une valeur numérique comprise entre 0 et 255) en se servant des touches "up" (▲) et "down" (▼) puis appuyer sur "OK" pour confirmer. Si le mot de passer saisi est correct, l'étiquette du premier menu apparaître, sinon il y aura un return à l'etat normal.

MENUPARAMETRES

Pour simplifier la programmation des instruments, les paramètres ont été regroupés dans les différents menus suivants:

— [REG] menu de réglage
- [OUT] menu sorties
[ING] menu entree externe
—[ALR] menu d'alarme
— [DSP] menu d'affichage
— [SNS] menu du capteur

— [SYS] menu de système
— [ADD] menu de réglage paramètres spéciaux (seulement depuis mode de fonctionnement spécial)

Description des paramètres

Les tableaux reportent les étiquettes dans le même ordre que celui ou elles apparaissent dans les divers menus de l'instrument.

[REG] menu de réglage

Etiquettes des paramètres modifiables	Description	Unité	Valeurs du paramètre min max	Valeur usine	notes
ST1 set-point 1 degrés L01 HI1 20,0 (1)
DF1 différentiel pour set-point 1 degrés 0,1 100 2,0
ST2 set-point 2 degrés L02 HI2 30,0 (2)
DF2 différentiel pour set-point 2 degrés 0,1 100 2,0 (2)
DBN zone neutre (dead band) degrés 0 100 2,0 (2)

Notes:

(1) Pour les valeurs L01/L02 et HI1/HI2, voir le menu d'affichage [DSP]
(2) Paramètre actif uniquement si le mode de fonctionnement le prévoit

[OUT] menu sorties

Etiquettes des paramètres modifiables	Description	Unité	Valeurs du paramètre min max		Valeur usine	notes
ETR habilitation gestion temps sur les relais - DON temps min. entre 2 allumages du même relais TON temps min. où le reliais reste sur ON TOF	0 3 min min min	3	(3)
			0	200	0	(4)
			0	200	0	(5)
			0	200	0	(6)
INI	retard initial à la mise en marche de l'instrument	min	0	200	0	(7)
TCL	temps de cycle PWM	sec	1	200	200	(8)

Notes:

(3) ce paramètre habilite la gestion des temps définis par DON, TOF et TON pour chaque canal d'output, de la façon suivante:

0 temps pas habilités pour les deux sorties relat

1 temps habilités uniquement pour la sortie relais 1

2 temps habilités uniquement pour la sortie relais 2
3 temps habilités pour les deux sorties relais 1 et 2

(4) ce paramètre limite le nombre d'allumages par heures de l'actionneur relié à l'instrument (paramètre féquement utilisé, par exemple pour les compresseurs)
(5) temps minimum pendant lequel la sortie doit rester en etat ON
(6) temps minimum pendant lequel la sortie doit rester en etat OFF
(7) temps de retard de l'activation des sorties après le reset de l'instrument
(8) période configurable pour le réglage PWM. Ce champ n' apparait que si le mode de fonctionnement sélectionné est PRO=5 (voir menu de système).

[ING] menu entrée externe

Etiquettes des paramètres modifiables	Description	Unité	Valeurs du paramètre min max	Valeur usine	notes
TID fonctions entrée numérique - 0 4 0 (9)
DID retard entrée numérique min 0 200 0 (10)
SUI état sorties avec entrée numérique active (ouverte)		- 0 3 0 (11)
DEL	variation de température de NUIT	degrés	-50.0	+50.0	5.0

Notes:

(9) Les valeurs attribuables sont:

0 inactif

1 alarmé externe (avec contact ouvert) avec temps de retard "DID" et annulation automatique à la fin de la condition d'alarme. L'etat des sorties devient "SUI"
2 alarmé externe (avec contact ouvert) avec annulation manuelle.
3 l'entrée fait fonction d'interrupteur: instrument allumé lorsque le contact est fermé et étant lorsque le contact est ouvert
4 l'entrée fait fonction de commutateur pour l'affichage des deux sondes S0 et S1 (contact ouvert-sonde S0, contact fermé-sonde S1)

La fonction entrée numérique est exclue lorsqu l'un des modes de fonctionnement suivants (mode=6, mode=7 ou mode=8) est selectionné dans le menu de système

(10) retard après lequel l'instrument répond à un signal reçu à l'entrée numérique
(11) lorsque l'entrée numérique est active et qu'un temps "DID" s'est écoulé, les sorties peuvent passer à l'un des états suivants:

0 les deux reliais sont sur OFF
1 relais 1 ON et relais 2 OFF
2 relais 1 OFF et relais 2 ON
3 les deux reliais sont sur ON

(12) variation en degrés du “Set” lorsque l'instrument commute en fonctionnement nocturne.

[ALR] menu d'alarme

Etiquettes des paramètres modifiables	Description	Unité	Valeurs du paramètre min max	Valeur usine	notes
SUA état sorties en condition d'alarme sonde - 0 3 0 (13)
LOA shift alarme seuil minimum degrès 0,1 100 50 (14)
HIA shift alarme seuil maximum degrès 0,1 100 50 (14)
DFA différentiel d'alarme degrès 0,1 100 2
TRA temps de retard d'activation de l'alarme	min 0	200 0
SOU activation buzzer	-	no	yes	yes	(15)
EAC activation messages alarme dans temporisation	- no	yes	no (16)

Notes:

(13) état pris par les sorties dans la condition d'alarme sonde (voir note 11)
(14) valeur qui est ajoutée ou soustraite au set-point défini, respectivement, pour l'alarme de celui maximum ou minimum
(15) "yes" indique que le signal sonore de la touche et le buzzer sont tous deux actifs en condition d'alarme alors que "no" indique que le signal sonore est activé uniquement pour les conditions d'alarme
(16) avec "yes", le type d'alarme est affché également durant la temporisation de celle-ci; avec "no", le type d'alarme est affché seulement à la fin de cette temporisation

[DSP] menu d'affichage

Etiquettes des paramètres modifiables	Description	Unité	Valeurs du paramètre min max		Valeur usine	notes
L01 limite inférieure du set-point 1 degrés	-99 HI1	-99
HI1 limite supérieure du set-point 1 degrés	L01	999	999
L02 limite inférieure du set-point 2 degrés	-99 HI2	-99 (17)
HI2 limite supérieure du set-point 2 degrés	L02	999	999	(17)
SOF offset de calibrage sonde degrés	-50	+50	0,0	(18)
RIS résolution affichée	-	HI	LO	HI	(19)
UNI unité de mesure de la température - C F	C (20)
FIL filtrer sur la mesure	-	no	yes	yes	(21)

Notes:

(17) paramètre actif seulement si le mode de fonctionnement le prévoit
(18) valeur qui est ajoutée à la mesure pour compenser une impréciation de celle-ci
(19) résolution d'affichage de la mesure: 0,1 pour "HI" ou 1,0 pour "LO"

(20) Attention: en modifiant l'unité de mesure, les paramètres configurés ne sont pas automatiquement convertis et doivent être nouvellement calibrés
(21) si le paramètre a pour valeur "yes", il est établi une moyenne mobile sur les 8 valeurs de la mesure (c'est-à-dire sur environ 4 s); si la valeur est "no", la moyenne n'est pas calculée.

[SNS] menu du capteur

Etiquettes des paramètres modifiables	Description		Unité	Valeurs du paramètre min max		Valeur usine	notes
TY0 type capteur 0 - TY1 type capteur 1 - GFA activation correction de joint froid S01	0	16	(22)
	12	16	(23)
	-	no	yes	yes	(24)
	S01	affichage capteur 0 ou 1	-	S0	S1	S0	(23)

Note:

(22) la gamme des capteurs et le capteur implicite dépendent du modele de l'instrument. Ci-après, la liste de tous les capteurs prevus:

Thermoresistances NiPt type capteur affichage

Pt100 (*) PtE (*)

Ni100 nI

(*) valeur implicite de configuration de l'instrument

Thermoresistances NTC type capteur affichage

• Valeur d'usine de l'instrument. Ce paramètre correspond à l'utilisation du capteur de température NTC code VN870200
  ** Pour l'utilisation de capteurs autres que ceux de "type 4" indiqués ci-dessus (voir note*), il est possible de faire unchioix entre nt0", nt1 et CSt" qui correspondent à des sondes ayant des rapportes de tempéature/résistance différents. Dans ces cas, pour identifier le type de capteur à selectionner, nous suggérons de contacter directement notre Service d'Assistance Technique.

Thermocouples JK type capteur Affichage

(*) valeur implicite de configuration de l'instrument
(23) le paramètre n'est visible que pour les modèles NTC
(24) le paramètre n'est visible que pour les modèles TC

[SYS] menu de système

Etiquettes des paramètres modifiables	Description	Unité	Valeurs du paramètre min max	Valeur usine	notes
PS1 mot de passer 1 - pour régler la température		-	0 255 0 (25)
PS2 mot de passer 2 - pour les paramètres avancés		-	0 255 0 (25)
NEN activation modification paramètres		-	yes no no	(26)
PRO mode de fonctionnement		-	0 12	0	(27)

Notes:

(25) le mot de passage est activé si le paramètre a une valeur autre que 000
(26) lorsque la valeur est "yes", les autres paramètres ne peuvent être modifiés, mais seulement affichés
(27) les modes de fonctionnement suivants sont prevus:

0 canaux 1 et 2 en mode direct avec set-point 1 et différentiel 1 (hysteresis à droite du set-point)
1 canaux 1 et 2 en reverse avec set-point 1 et différentiel 1 (hysteresis a gauche du set-point)
2 zone neutre avec canal 1 en reverse et canal 2 en direct avec set-point 1 et différentiel 1
3 comme pour mode 0, mais avec différentiel centré sur le set-point
4 comme pour mode 1, mais avec différentiel centré sur le set-point
5 réglage PWM avec canal 1 en reverse et canal 2 en direct avec set-point 1 et différentiel 1 et une eventuelle zone neutre
6 commutation entre les sorties en direct (avec set-point 1 et différentiel 1) et les sorties en reverse (avec set-point 2 et différentiel 2) par entrée numérique
7 sorties en direct avec commutation entre set-point 1/différentiel 1 et set-point 2/différentiel 2 par entrée numérique

8 sorties en reverse avec commutation entre set-point 1/différentiel 1 et set-point 2/différentiel 2 par entrée numérique

9 canal 1 en reverse avec set-point 1 et différentiel 1 et canal 2 en direct avec set-point 2 et différentiel 2

10 avec un seul canal: fonctionnement alarmé avec deux canaux: canal 1 en reverse (avec set-point 1, différentiel 1 et zone neutre) et canal 2 fonctionnement alarmé

11 mode réfrigération
12 mode spécial

[ADD] menu de configuration paramètres spéciaux

Etiquettes des paramètres modifiables	Description	Unité	Valeurs du paramètre min	max	Valeur usine	notes
DPO dépendance sortie 1 - 0 10 (28)
TIO	type on/off ou PWM 1	-	0	1		(29)
DBO zone neutre 1	- 0	1		(30)
INO	insertion 1	%	-100	+100		(31)
DFO	différentiel logique 1	%	-100	+100		(32)
DP1 dépendance sortie 2 - 0 10 (28)
TI1	type on/off ou PWM 2	-	0	1		(29)
DB1 zone neutre 2	- 0	1		(30)
IN1	insertion 2	%	-100	+100		(31)
DF1	différentiel logique 2	%	-100	+100		(32)

Notes:

(28) le paramètre définit de chaque façon une sortie dépend d'un set-point ou d'un mode d'alarme. Les valeurs experimente ce qui suit:

0 sortie inactive
1 sortie concernant le set-point 1
2 sortie concernant le set-point 2
3 commutation entre sortie en direct (avec set-point1 et différentiel

1) et soit en reverse (avec set-point2 et différentiel
2) par l'entrée numérique (ouverte - direct, fermée - reverse).

4 commutation entre set-point 1/différentiel 1 et set-point 2/différentiel 2 par l'entrée numérique (ouverte - set 1, fermée - set 2)

5 sortie associé à alarme seul maximum pour le set-point 2
6 sortie associé à alarme seuil minimum pour le set-point 2
7 sortie associé à alarme seuil maximum pour le set-point 1
8 sortie associé à alarmé seul minimum pour le set-point 1
9 sortie associé à alarme seuils maximum/minimum pour le set-point 1
10 sortie associé à alarme seuils maximum/minimum pour le set-point 2

(29) définit si le réglage est de type ON/OFF (valeur 0) ou PWM (valeur 1)
(30) indique si la zone neutr est presente (valeur 1) ou non (valeur 0)
(31) indique le point de commutation ON du relais par rapport au set-point défini

par le paramètre "dépendance": le point de commutation est calculé en ajoutant au set-point un pourcentage "INO" (de -100% à +100%) du différentiel.

(32) indique le point de commutation OFF du relais par rapport au point où la commutation ON a eu lieu: le point de commutation OFF est calculé en ajoutant au point ON un pourcentage "DF0" (de -100% à +100%) du différentiel.

Note: les valeurs d'usine de ces paramètres dépendent du mode de fonctionnement et du nombre de canaux (voir les tableaux reportés ci-dessous)

1 Canal

Mode de fonctionnement

Paramètre 0	1	2	3	4	5	6	7	8	9	1	0
INO 100 -100	-100	50	-50	-100	*	100	-100	0
DF0	-100	100	100	-100	100	100	*	-100	100	100	100
IN1	100	-100	100	50	-50	100	*	100	-100	100	0
DF1	-50	50	-100	-50	50	-100	*	-50	50	-100	100

2 Canaux

Mode de fonctionnement

Paramètre 0	1	2	3	4	5	6	7	8	9	1	0
INO	50	-50	-100	0	0	-100	*	50	-50	-100	-100
DF0	-50	50	100	-50	50	100	*	-50	50	100	100
IN1	100	-100	100	50	-50	100	*	100	-100	100	0
DF1	-50	50	-100	-50	50	-100	*	-50	50	-100	100

• Les valeurs d'usine pour le mode 6 sont les mêmes que celles des modes 0 ou 1 selon que les sorties fonctionnent en mode direct ou reverse

MESSAGESD'ERREUR

• A cause d'alarmes ou de dysfonctionnements, l'affichage de la mesure peut etre alterné avec des messages décrivant le type d'alarme. Le tableau suivant fournit une description des messages d'alarme/erreur prevus dans le fonctionnement.

Message Type d'erreur Etat sorties

ER0 Capteur 1 débranché En fonction du paramètre [SUA]ou en court-circuit.

ER1 Capteur 2 débranché En fonction du paramètre [SUA]ou en court-circuit.

ALL Alarme de seuil minimum Dépend du mode de fonctionnement

ALH Alarme de seuil maximum Dépend du mode de fonctionnement

ALE Alarme provenant En fonction du paramètre [SUA]d'entrée externe

OFF Réglagebloqué par entrée En fonction du paramètre [SUA]

Err Erreur dans le sauvetagedes paramètres

Note: le message "OFF" reste affché de façon fixe sur l'afficheur et n'est pas alterné à la mesure

Note: si s'affiche le mot Err il faut faire le reset CLR.

NORMES DE REFERENCE

La conformité aux directives

2006/95/CE (Basse tension - LVD)

est déclarée sur la base des normes harmonisées suivantes:

EN 60730-2-9

DIMENSIONS PANNEAU ARRIERE 33x75 mm

HT NiPt-1P3D HT NTC-1P3D HT JK-1P3D	888OK 75 33	65,5 28 70
HT NiPt-1P3A HT NTC-1P3A HT JK-1P3A HT NiPt-2P3A HT NTC-2P3A HT JK-2P3A HT NiPt-2P3D HT NTC-2P3D HT JK-2P3D	888OK 75 33	81 33 28

SCHEMAS PANNEAU ARRIERE 33x75 mm

Schéma de connexion Modèle
HT NiPt-1P3D	Entrie solde PTC 3 fils Entrie autorisation externe	Entrie solde PTC autorisation 2 fils
	Sortie relais 8(1)A/250 V-1 2 3 4 5 6 7 8 9	6 7 8 9
HT NiPt-1P3A	Entrie relais 8(1)A/250 V-1 1 2 3 6 7 8 9	Entrie Entrie solde autorisation PTC externe 2 fils
	Sortie relais 8(1)A/250 V-1 1 2 3 6 7 8 9	6 7 8 9
HT NiPt-2P3A	Entrie relais 1 8(1)A/250 V-1 1 2 3 6 7 8 9	Entrie Entrie solde autorisation PTC externe 2 fils
	Sortie relais 1 8(1)A/250 V-1 1 2 3 6 7 8 9	6 7 8 9
HT NiPt-2P3D	Entrie relais 2 8(1)A/250 V-1 1 2 3 6 7 8 9	Entrie Entrie solde autorisation PTC externe 2 fils
	Sortie relais 2 8(1)A/250 V-1 1 2 3 6 7 8 9	6 7 8 9

SCHEMAS PANNEAU ARRIERE 33x75 mm

Schéma de connexionModèle
HT NTC-1P3D	Entrez sonde NTC Entrez autonisation external 1 2 3 4 5 6 7 8 9
HT NTC-1P3A	Entrez sonde NTC Entrez autonisation external 1 2 3 6 7 8 9 Entrez sonde NTC Entrez autonisation external
HT NTC-2P3A	Entrez sonde NTC Entrez autonisation external 1 2 3 6 7 8 9 Entrez sonde NTC Entrez autonisation external
HT NTC-2P3D	Entrez sonde NTC Entrez autonisation external 1 2 3 6 7 8 9 Entrez sonde NTC Entrez autonisation external

SCHEMAS PANNEAU ARRIERE 33x75 mm

Schéma de connexionModèle
HT JK-1P3A	1 2 3 6 7 8 9 Sortie relais 8(1) A/250 V~ Entrée sonde autorisation TC
HT JK-1P3D	1 2 3 4 5 7 8 9 Sortie relais 2 8(1) A/250 V~ Entrée autorisation 1 1 12 7 8 9 Sortie relais 1 8(1) A/250 V~ Entrée autorisation 1 1 12 7 8 9 Sortie relais 1 8(1) A/250 V~ Entrée autorisation 1 1 12 7 8 9 Sortie relais 1 8(1) A/250 V~ Entrée autorisation 1 1 12 7 8 9
HT JK-2P3A	1 2 3 6 7 8 9 Sortie relais 1 8(1) A/250 V~ Entrée autorisation TC
HT JK-2P3D	1 2 3 4 5 7 8 9 Sortie relais 1 8(1) A/250 V~ Entrée autorisation 1 1 12 7 8 9 Sortie relais 1 8(1) A/250 V~ Entrée autorisation 1 1 12 7 8 9

DIMENSIONS PANNEAU ARRIERE 72x72 mm

HT NiPt-..P7A HT NTC-..P7A HT JK-..P7A

SCHEMAS PANNEAU ARRIERE 72x72 mm

Schéma de connexionModèle
HT NiPt-1P7A	Sortie réolais 8(1) A/250 V~	Entée sonde PTC 3 fils Entrée sonde PTC 2 fils
HT NiPt-2P7A	Sortie réolais 1 8(1) A/250 V~	Entée sonde PTC 3 fils Entrée sonde PTC 2 fils

SCHEMAS PANNEAU ARRIERE 72x72 mm

Schéma de connexionModèle
HT NTC-1P7A	Sortie relais 8(1) A/250 V~ Entité sonde NTC
HT NTC-2P7A	Sortie relais 1 8(1) A/250 V~ Sortie relais 2 8(1) A/250 V~ Entité sonde NTC
HT JK-1P7A	Sortie relais 8(1) A/250 V~ Entité sonde TC
HT JK-2P7A	Sortie relais 8(1) A/250 V~ Entité sonde TC

Vemer S.p.A.

I-32032 Feltre (BL)

Via Camp Lonc, 16

Tel [phone]

Fax [phone]

e-mail: [e-mail] - web site: www.vemer.it
