HT JK1DA - Thermorégulateur Vemer - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermorégulateur numérique
Marque	Vemer
Modèle	HT JK1DA
Catégorie	Thermorégulateur
Fonctions principales	Régulation ON/OFF (direct, reverse, zone neutre, PWM), alarme de seuil, commutation de set-point par entrée numérique
Capteur	Thermocouple (type J, K, L, R, S, T, E, N)
Nombre de sorties relais	1 (contact en échange, 8A / 250VAC)
Afficheur	LED 3 chiffres + virgule décimale, plage -99 à +999 °C, résolution 0,1 °C
Alimentation	24/230 V AC ±10%, 50/60 Hz
Puissance nominale	4,5 VA
Température de fonctionnement	0 à +50 °C
Humidité relative	< 80 %
Indice de protection (façade)	IP54 (IP40 pour version 4 modules DIN)
Dimensions (fixation)	4 modules DIN (largeur 72 mm)
Entrée numérique	1 entrée pour autorisation externe (alarme, ON/OFF, sélection sonde, commutation set-point)
Récepteur infrarouge	Oui (protocole RC-5, télécommande en option)
Programmation	Simplifiée (set-point et différentiel) et avancée (8 menus)
Normes	Directive 2006/95/CE (LVD), EN 60730-2-9
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits abrasifs ou de solvants
Sécurité	Installation par personnel qualifié ; couper l'alimentation avant accès aux bornes ; respecter les schémas de connexion
Poids estimé	Environ 150 g

FOIRE AUX QUESTIONS - HT JK1DA Vemer

Comment installer le thermorégulateur Vemer HT JK1DA ?

L'installation doit être réalisée par un personnel qualifié. Avant de raccorder les fils, coupez l'alimentation électrique. Respectez scrupuleusement les schémas de connexion fournis dans la notice (pages 22-28). Assurez-vous que le tableau électrique garantit l'inaccessibilité aux bornes une fois l'appareil installé.

Quels types de capteurs sont compatibles avec le HT JK1DA ?

Ce modèle accepte les thermocouples de types J, K, L, R, S, T, E, N. Le type de capteur se configure dans le menu [SNS] (paramètre TY0). La valeur usine dépend du modèle, mais peut être modifiée par l'utilisateur.

Comment régler le set-point et le différentiel ?

En mode normal, appuyez sur la touche OK pour accéder à la programmation simplifiée. Utilisez les touches ▲ et ▼ pour sélectionner le paramètre (ST1 pour set-point, DF1 pour différentiel). Appuyez longuement sur OK pour modifier la valeur qui clignote, puis confirmez avec OK.

Quels sont les modes de fonctionnement disponibles ?

Les modes sont sélectionnés via le paramètre PRO dans le menu [SYS]. Il existe 11 modes : direct (0), reverse (1), zone neutre (2), PWM (5), commutation par entrée numérique (6,7,8), canaux indépendants (9), alarme (10), etc. Consultez la notice pour le détail.

Comment utiliser l'entrée numérique ?

L'entrée numérique (bornes selon schéma) permet des fonctions comme alarme externe, marche/arrêt, sélection de sonde ou commutation de set-point. Configurez la fonction via le paramètre TID dans le menu [ING]. Le temps de retard se règle avec DID.

Que faire si l'écran affiche 'ER0' ou 'ER1' ?

Ces messages indiquent un défaut de sonde : ER0 pour le capteur 1, ER1 pour le capteur 2 (si présent). Vérifiez le branchement et l'état de la sonde. Si le problème persiste, remplacez le capteur. L'état des sorties en cas d'erreur dépend du paramètre SUA (menu [ALR]).

Comment réinitialiser les paramètres d'usine ?

Pour rétablir les valeurs par défaut, mettez l'instrument sous tension tout en maintenant la touche OK enfoncée. L'écran affichera 'DEF'. Pour une réinitialisation complète (y compris les programmes), maintenez enfoncées les touches ▲ et OK et mettez sous tension.

Puis-je utiliser une télécommande avec ce régulateur ?

Oui, le HT JK1DA est équipé d'un récepteur infrarouge compatible avec le protocole RC-5. La télécommande est un accessoire optionnel. Elle permet la programmation à distance de l'appareil.

Comment configurer une alarme de température ?

Dans le menu [ALR], réglez les seuils d'alarme : LOA (shift minimum) et HIA (shift maximum). Le différentiel d'alarme est DFA. Vous pouvez aussi activer le buzzer avec SOU. L'état des sorties en alarme est défini par SUA.

Quelle est la signification du message 'OFF' sur l'afficheur ?

Le message OFF fixe indique que le régulateur est bloqué par l'entrée numérique (fonction ON/OFF configurée avec TID=3). Le réglage est désactivé tant que l'entrée reste ouverte. Refermez le contact pour reprendre le fonctionnement normal.

MODE D'EMPLOI HT JK1DA Vemer

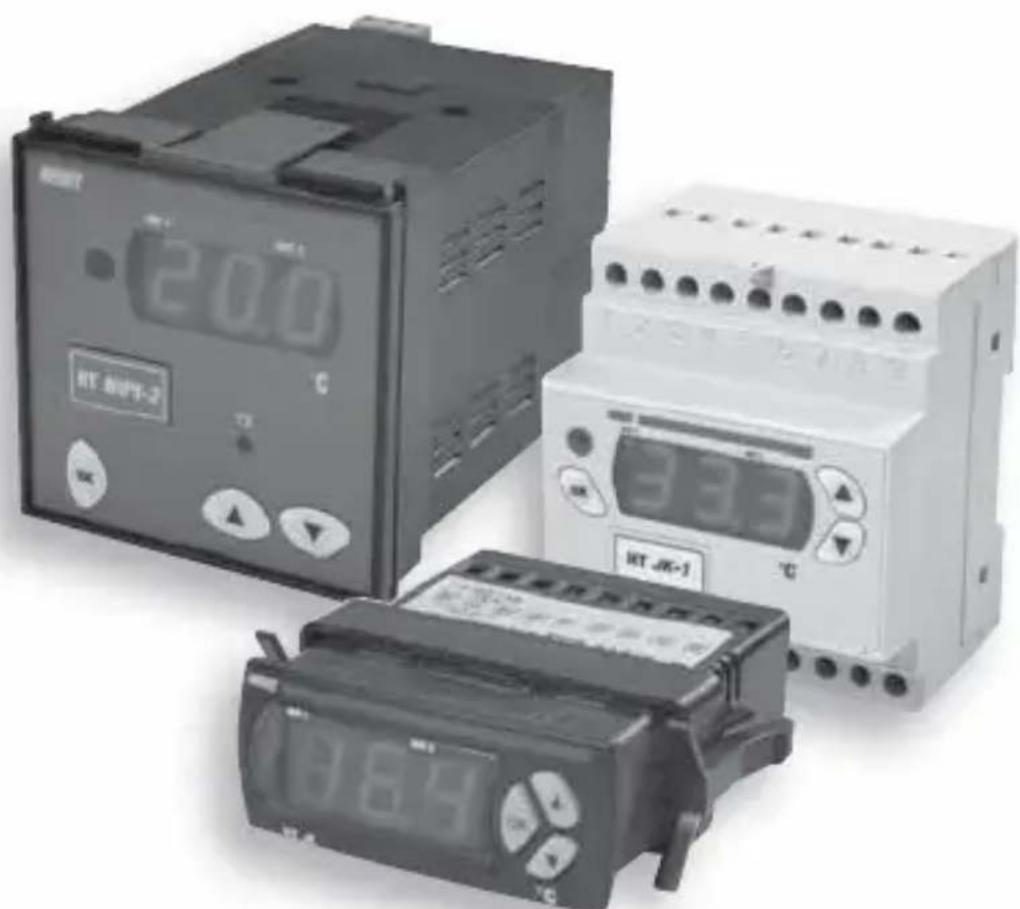

Thermorégulateurs numériques HT...

Manuel d'Utilisation

C E

Sommaire

■ Notices de sécurité Page 2 - Caractéristiques techniques Page 2 Description de l'instrument Page 5 ■ Connexions électriques Page 5 Glossaire ■ Fonctionnement Page 11 ■ Configuration paramètres de réglage Page 11 ■ Menu paramètres Page 13 ■ Messages d'erreurs Page 20 Normes de référence Page 21 Dimensions et schémas de connexion 33 × 75 ~mm Pages 22-24 Dimensions et schémas de connexion 72x72 mm Pages 25-26 Dimensions et schémas de connexion 4-DIN Pages 27-28

Page

Notices de sécurité

Pendant l'installation et le fonctionnement de l'instrument, il est nécessaire de respecter les précautions suivantes: 1) L'instrument doit être installé par du personnel qualifié 2) Lire attentivement les instructions reportées dans ce manuel 3) Respecter scrupuleusement les schémas de branchement pour l'installation de l'appareil 4) Avant d'accéder aux bornes de raccordement, s'assurer que les conducteurs à relier ou déjà reliés à l'instrument ne sont pas sous tension 5) S'assurer que le tableau électrique où l'appareil est inséré est à même de garantir, une fois que celui-ci est installé, l'inaccessibilité aux bornes 6) Ne pas mettre l'appareil sous tension si l'un de ses composants est endommagé 7) L'instrument doit être installé et mis en marche conformément à la réglementation en vigueur en matière de systèmes électriques. 8) Les câbles de connexion doivent être à même de résister à la température d'exploitation maximum (Tmax), égale à la somme de la température ambiante maximum (Ta) prévue + une température de 20 °C (Tmax = Ta + 20 °C) 9) Les instruments assurent une isolation principale entre les composantes à basse tension (250 V) et les composantes à très basse tension 10) Les interrupteurs externes éventuels reliés au contrôle doivent garantir, aux températures d'exploitation, une isolation minimum de 250 V DC ou être protégés par un dispositif d'isoaction équivalent.

IMPORTANT: pour éviter le mauvais fonctionnement de l'appareil, le différentiel d'intervention (paramètre DF1 ou DF2) ne doit pas dépasser 30°C.

■ Série de thermorégulateurs numériques de température qui permettent de répondre aux exigences de base dans le domaine de la régulation thermique. Ils peuvent être utilisés comme régulateurs pour le chauffage ou la réfrigération et comme alarme de maxima/minima.

Trois modèles BASE dédiés pour l'entrée sonde:

• Thermoresistances PTC (Positive Temperature Coefficient) - Ni100, Pt100 HT NiPt
• Thermorésistances NTC (Negative Temperature Coefficient) HT NTC
• Thermocouples TC - J, K, L, R, S, T, E, N HT JK
• Pour chaque catégorie, l'entrée sondes peut être configurée par clavier
• Deux entrées sondes pour les modèles HT NTC, pour la mesure de deux températures qui peuvent être affichées de façon alternée par la fermeture ou l'ouverture d'une autorisation externe à relier à l'instrument ou bien directement

par clavier pour la version sur panneau arrière 72 × 72 ~mm (cette version n'est pas équipée d'entrée numérique)

• Disponibles dans les versions avec 1 ou 2 sorties relais avec contact en échange
• Portée des contacts de relais: 8A / 250VAC
• Thermorégulateurs avec afficheur à diodes - 3 chiffres à sept segments et virgule décimale
• Diode d'indication intervention relais
• Diode d'indication affichage température T2 (seulement pour les modèles HT NTC-. P7.. et HT NTC-. D..)
• Plage d'affichage: -99 ÷ +999 °C
• Résolution d'affichage: 0,1 °C (-9,9 ÷ +99,9 °C) et 1 °C (< -9,9 °C et > +99,9 °C)
• Configuration des paramètres en mode numérique:
• Set-point
• Differenziel
• Zone neutre
• Temps d'activation des sorties
• Fonction et temps de retard entrée numérique
• Temps de retard alarme / activation Buzzer
• OFFSET de calibration sonde
• Résolution affichée
• Unité de mesure température
• Filtre d'affichage de mesure (fréquence d'actualisation)
• Type d'entrée sonde
• Mot de passer
• Modes de fonctionnement (réglement):

ON/OFF action Direct et/ou Reverse avec ou sans Zone Neutre PWM action Direct, Reverse et Zone Neutre — ALARME Mode réfrigération Mode special

• 2 set-points indépendants
• Entrée numérique: 1 (sauf versions HT NiPt-.. P7..., HT NTC- P7..., HT JK-.. P7A) pour autorisation externe à fonction configurable: alarme externe, ON/OFF réglage, sélection sonde à afficher, commutation Set-point, commutation Direct/Reverse,...
• Indication alarme acoustique et visuelle pour: alarme externe (par entrée numérique), alarme sonde (dysfonctionnement), alarme de seuil minimum ou maximum
• Récepteur à infrarouge avec protocole RC-5 (sauf pour les versions HT NTC-1DA, HT NTC-2DA) pour Télécommande (accessoire disponible séparément pour la programmation distante)
• Versions disponibles pour fixations: panneau arrière 33 × 75 ~mm, panneau arrière 72 × 72 ~mm et modulaire 4 DIN
• Alimentation: voir tableau à la page suivante Puissance nominale: 4,5 VA
• Absorption max.: 100mA à 12 V - 50 mA à 24 V (1 canal)
• Température de fonctionnement: 0^ ÷ +50^
• Humidité Relative: <80 %
• Température de stockage: -10 ÷ +70 °C (<80 % H. R.)
• Indice de protection: façade IP54 (IP40 pour la version 4 modules DIN) bornes IP20

Panneau arrête 33 × 75 ~mm

Code Modèle Alimentation (*) Tolerance n° Relais Entrée Récepteur alimentation numér. infrarouge
VM627700	HT NiPt-1P3D	da 12 a 24 V AC/DC	±10	1	OUI	OUI
VM628500	HT NiPt-1P3A	230 V AC	-15/+10	1	OUI	OUI
VE346300	HT NiPt-2P3A	230 V AC	-15/+10	2	OUI	OUI
VM629300	HT NiPt-2P3D	da 12 a 24 V AC/DC	±10	2	OUI	OUI
VM634300	HT NTC-1P3D	da 12 a 24 V AC/DC	±10	1	OUI	OUI
VM635000	HT NTC-1P3A	230 V AC	-15/+10	1	OUI	OUI
VE347100	HT NTC-2P3A	230 V AC	-15/+10	2	OUI	OUI
VM636800	HT NTC-2P3D	da 12 a 24 V AC/DC	±10	2	OUI	OUI
VM641800	HT JK-1P3D	da 12 a 24 V AC/DC	±10	1	OUI	OUI
VM642600	HT JK-1P3A	230 V AC	-15/+10	1	OUI	OUI
VE348900	HT JK-2P3A	230 V AC	-15/+10	2	OUI	OUI
VM643400	HT JK-2P3D	da 12 a 24 V AC/DC	±10	2	OUI	OUI

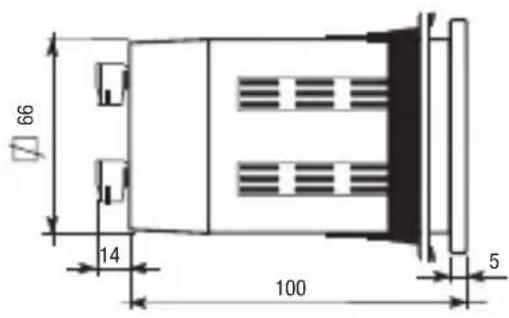

Panneau arrête 72x72 mm

Code Modèle Alimentation (*) Tolerance n° Relais Entrée Récepteur alimentation numér. infrarouge
VM625100	HT NiPt-1P7A	24/230 V AC	±10	1	NON	OUI
VM626900	HT NiPt-2P7A	24/230 V AC	±10	2	NON	OUI
VM632700	HT NTC-1P7A	24/230 V AC	±10	1	NON	OUI
VM633500	HT NTC-2P7A	24/230 V AC	±10	2	NON	OUI
VM639200	HT JK-1P7A	24/230 V AC	±10	1	NON	OUI
VM640000	HT JK-2P7A	24/230 V AC	±10	2	NON	OUI

Modulaire 4 DIN

Code Modèle Alimentation (*) Tolerance n° Relais Entrée Récepteur alimentation numér. infrarouge
VM630100	HT NiPt-1DA	24/230 V AC	±10	1	OUI	OUI
VM631900	HT NiPt-2DA	24/230 V AC	±10	2	OUI	OUI
VM637600	HT NTC-1DA	24/230 V AC	±10	1	OUI	NON
VM638400	HT NTC-2DA	24/230 V AC	±10	2	OUI	NON
VM644200	HT JK-1DA	24/230 V AC	±10	1	OUI	OUI
VM645900	HT JK-2DA	24/230 V AC	±10	2	OUI	OUI

Alimentation en AC - fréquence 50/60 Hz

Afficheur

• L'affichage est assure par un afficheur à diodes electroluminescentes (LED) à 3 chiffres avec virgule décimale. Pour tous les modèles, la plage d'affichage est la suivante:
• valeur minimum: -99 °C ou -9,9 °C

Diode indiquant l'intervention du relais:

Diode éteinte si le relais 1 est sur OFF, allumée si le relais 1 est sur ON, clignotante si le relais 1 en position OFF est en attente de revenir ON suite à une temporisation active.

Diode éteinte si le relais 2 est sur OFF, allumée si le relais 2 est sur ON, clignotante si le relais 2 en position OFF est en attente de revenir ON suite à une temporisation active.

Touches

• Pour la configuration des paramètres, utiliser les trois touches prévues à cet effet:

Touche pour confirmer et programmer/afficher les paramètres.

Touché pour incrémenter le paramètre ou pour passer au paramètre suivant.

Touche pour décrementer le paramètre ou pour sortir du menu.

Connexions electriques

• Respecter scrupuleusement ce qui est indiqué dans les Notices de sécurité et dans la section "Schémas de connexion"

Set-point (set ou point de travail)

• Le set-point est la valeur à laquelle on désire faire intervenir le dispositif afin de maintenir la grandeur contrôle à la valeur désirée.

Différentiel (ou hystérésis)

• Le différentiel est la variation maximale admise, par rapport au point de travail de la grandeur contrôle, avant l'intervention du dispositif. Il est généralement configuré de façon à éviter que des oscillations rapides de la grandeur autour du point de travail ne provoquent des allumages/arrêts fréquents du dispositif ou de l'actionneur relié à celui-ci.

Action "directe

• Un régulateur agit en mode direct lorsqu'il accomplit une action de retenue sur la grandeur qui est en train d'augmenter. L'exemple typique est celui d'une installation de réfrigération : lorsque la température augmente, il s'ensuit une augmentation de la puissance de réfrigération produite afin de faire diminuer la température.

Action "reverse

• Un régulateur agit en mode reverse lorsqu'il tend à s'opposer à la diminution de la grandeur contrôle. Par exemple, dans une installation de chauffage, la diminution de la température est caractérisée par une augmentation de la production de chaleur.

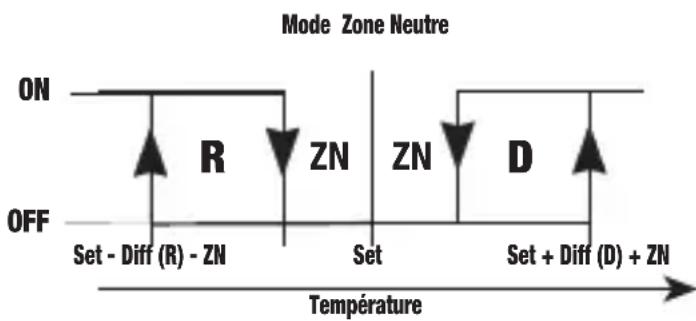

Zone neutre ou zone morte ("dead-band")

• Il s'agit d'un intervalle de valeurs autour du set-point où la grandeur régée peut osciller sans qu'il ne soit nécessaire d'activer une sortie. En général, on l'utilise dans les dispositifs ou, à cause d'une forte inertie du système, le set-point peut être franchi également après la coupure de l'actionneur ou bien pour éviter qu'une action de réchauffement et une

action de refroidissement ne se superposent. Dans la Zone Neutre aucune sortie n'intervient ; hors de la Zone Neutre, l'instrument opère en mode direct si la grandeur contrôle augmente et en mode reverse si celle-ci diminue.

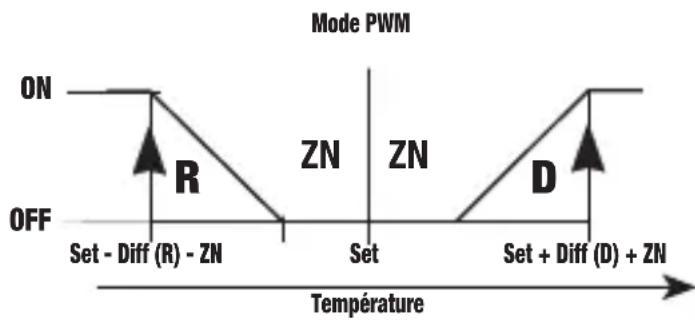

Fonctionnement PWM (proportionnel temporisé)

Il s'agit d'un fonctionnement avec Zone Neutre, avec la particularité que les relais

dont actifs en mode impulsif périodiquement (avec période réglable, voir menu sorties). La procédure PWM se charge de moduler la puissance en fonction de la position occupée par la grandeur à l'intérieur du différentiel (plus on s'éloigne du point de set, plus la puissance augmente).

Attention: cette méthode est déconseillée pour l'actionnement des compresseurs en raison des allumages et arrêts très rapprochés.

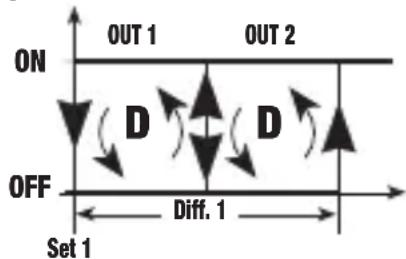

Mode de fonctionnement direct [PRO=0]

• Dans ce mode de fonctionnement, toutes les sorties fonctionnent en direct.

Il est nécessaire de configurer les valeurs du set-point 1 [ST1] et du différentiel 1 [DF1]. L'hystérésis se trouve à droite du set-point. Si l'on utilise les deux sorties, l'hystérésis de chaque sortie est égale à la moitié du différentiel. Dans ce cas, la sortie 1 s'active pour des

valeurs supérieures à [SP] + [DF1]/2 et elle reste active jusqu'à ce que la température ne descende pas au-dessous de la valeur de [SP], tandis que la sortie 2 pour des valeurs de températures supérieures à [SP] + [DF1] et elle reste active jusqu'à ce que la température ne descende pas au-dessous de la valeur de [SP] + [DF1]/2.

Mode PRO=0

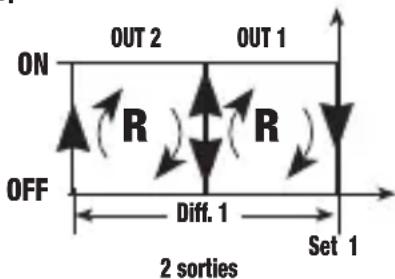

Mode de fonctionnement reverse [PRO=1]

• Dans ce mode de fonctionnement, toutes les sorties fonctionnent en reverse. Il est nécessaire de configurer les valeurs du set-point 1 [ST1] et du différentiel.

1 [DF1]. L'hystérésis se trouve à gauche du set-point. Si les deux sorties sont utilisées, l'hystérésis de chaque sortie est égale à la moitié du différentiel. Dans ce cas, la sortie 1 s'active pour des valeurs inférieures à [SP]-[DF1]/2 et elle reste active jusqu'à

Mode PRO=1

ce que la température ne dépasse pas la valeur de [SP], tandis que la sortie 2 s'active pour des valeurs de température inférieures à [SP]-[DF1] et elle reste active jusqu'à ce que la température ne dépasse pas la valeur de [SP]+[DF1]/2.

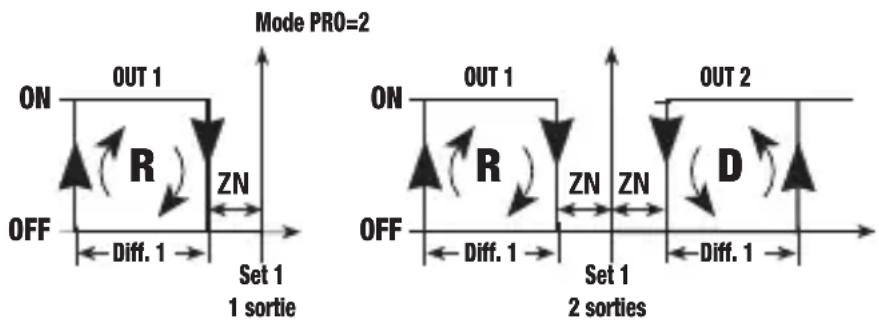

Mode de fonctionnement avec zone neutre [PRO=2]

• Dans ce mode de fonctionnement, la sortie 1 fonctionne en reverse et la sortie 2 en direct. Il est nécessaire de configurer les valeurs du set-point 1 [ST1], du différentiel 1 [DF1] et de la zone neutre [DBN], qui sont des paramètres qui caractérisent les deux sorties. Le régulateur tendra à maintenir la grandeur contrôle dans la Zone neutre. En dehors de celle-ci, on assistera à l'activation de la sortie 2 si la grandeur tend à augmenter ou de la sortie 1 si la grandeur tend à diminuer. Si une seule sortie est présente, celle-ci fonctionnera en reverse, avec l'hystérésis déplacée vers la gauche de la valeur [DBN].

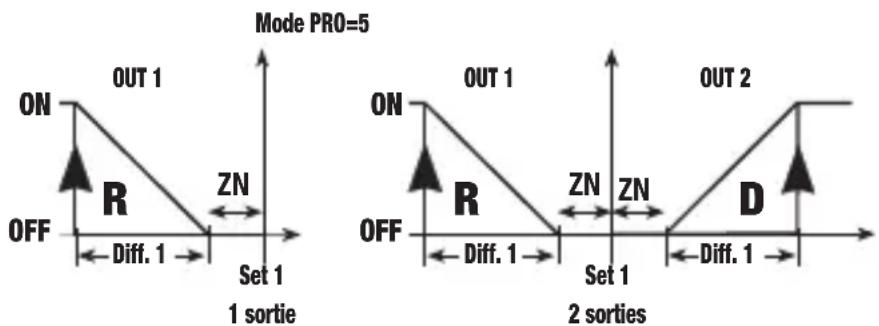

Mode de fonctionnement PWM [PRO=5]

• La logique de réglage de ce mode de fonctionnement est la même que celle de la Zone Neutre. Il est donc nécessaire de configurer les valeurs du set-point 1 [ST1], du différentiel 1 [DF1] et de la zone neutre [DBN], qui sont les paramètres qui caractérisent les deux sorties. Dans ce mode de fonctionnement, les relais s'activent de façon impulsive, avec période de sélection fournie par la valeur [TCL] (voir menu sorties). Dans cette période, le relais restera allumé pour une durée plus ou moins longue qui est proportionnelle à la distance de la grandeur réglée par le set-point (plus l'éventuelle zone neutre). Au-delà de la valeur du différentiel, le relais sera actif 100% du temps.

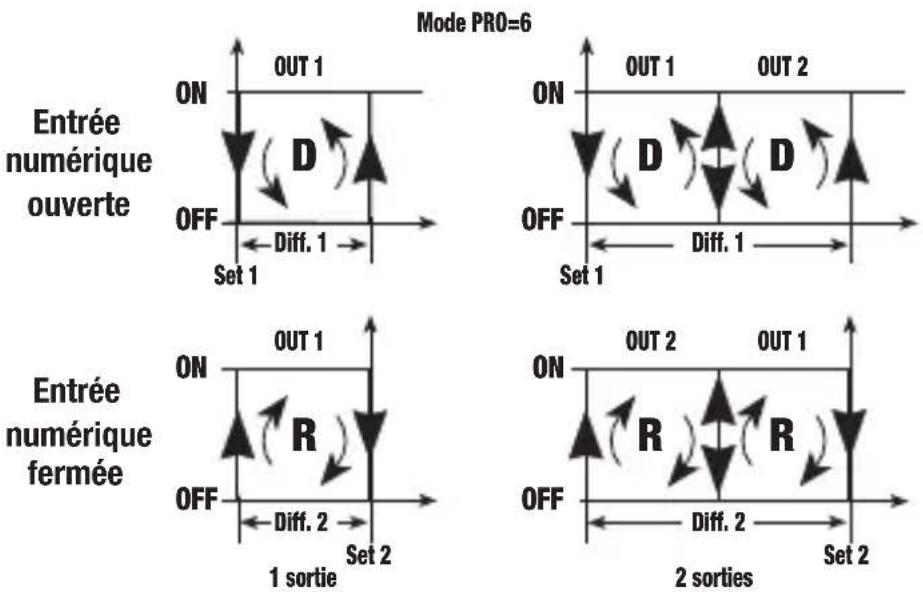

Mode de fonctionnement avec commutation direct/reverse par entrée numérique. [PRO=6]

• Dans ce mode de fonctionnement, les sorties fonctionnent toutes les deux en direct (avec set-point 1 et différentiel 1) ou toutes les deux en reverse (avec set-point 2 et différentiel 2) suivant l'état de l'entrée numérique. Plus précisément, en direct, si l'entrée numérique est ouverte et en reverse si elle est fermée.

Les modalités de fonctionnement sont les mêmes que pour les modes 0 et 1. Il suffit donc de configurer les deux valeurs des set-point [ST1] et [ST2] et des différentiels [DF1] et [DF2].

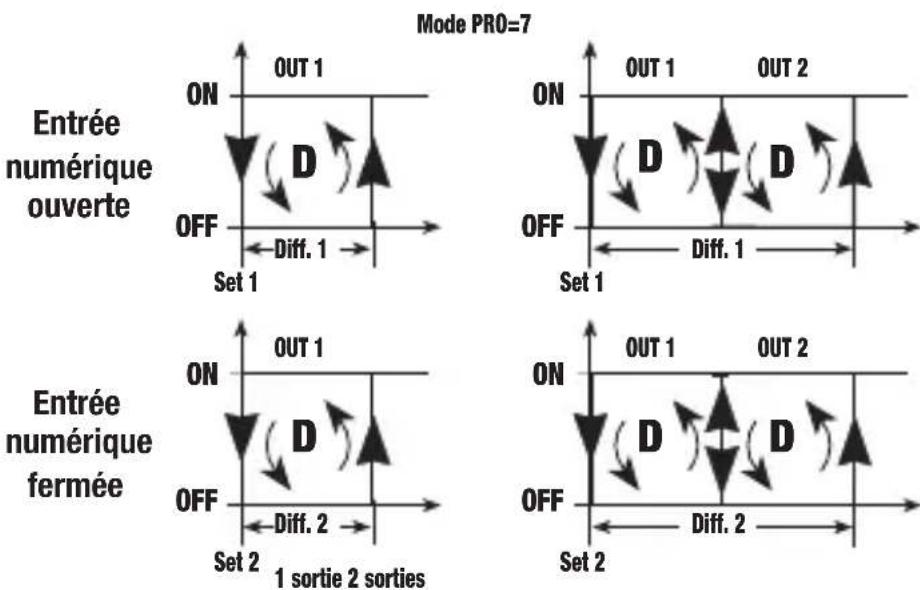

Mode de fonctionnement direct avec commutation set-point et différentiel par entrée numérique. [pro=7]

• Dans ce mode de fonctionnement, les sorties fonctionnent toutes les deux en direct, avec set-point 1/différentiel 1 ou bien avec set-point 2/différentiel 2, suivant l'état de l'entrée numérique. Plus précisément, avec set-point 1/différentiel 1, si l'entrée numérique est ouverte, et avec set-point 2/différentiel 2 si elle est fermée. Les modalités de fonctionnement sont les mêmes que celles du mode 0. Il est nécessaire de configurer les deux valeurs des set-point [ST1] et [ST2] et des différents [DF1] et [DF2].

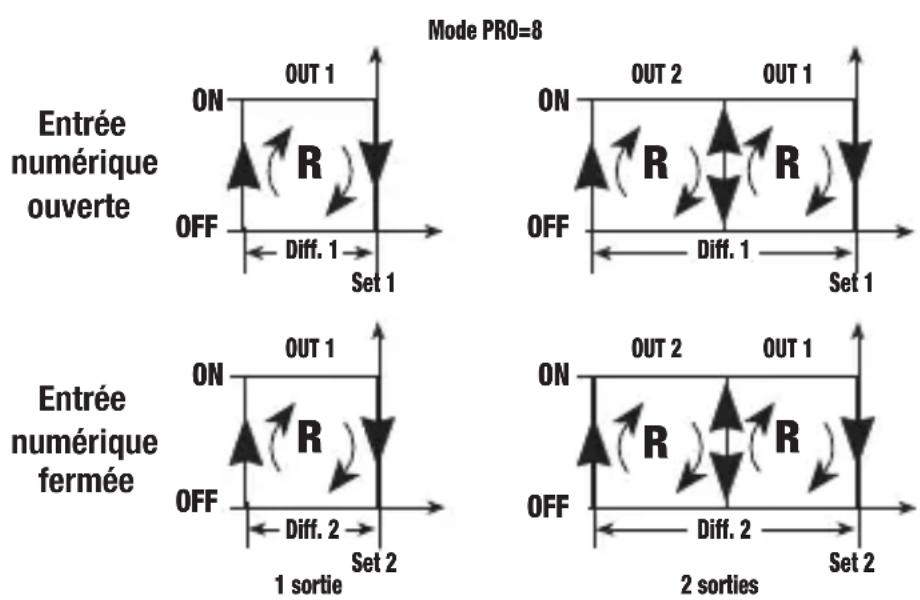

Mode de fonctionnement reverse avec commutation set-point et différentiel par entrée numérique. [PRO=8]

• Dans ce mode de fonctionnement, les sorties fonctionnent toutes les deux en reverse, avec set-point 1/différentiel 1 ou bien set-point 2/différentiel 2, selon l'état de l'entrée numérique. Plus précisément avec set-point 1/différentiel 1 si l'entrée numérique est ouverte et avec set-point 2/différentiel 2 si elle est fermée. Les modalités de fonctionnement sont les mêmes que celles du mode 1. Il est nécessaire de configurer les deux valeurs des set-point [ST1] et [ST2] et des différents [DF1] et [DF2].

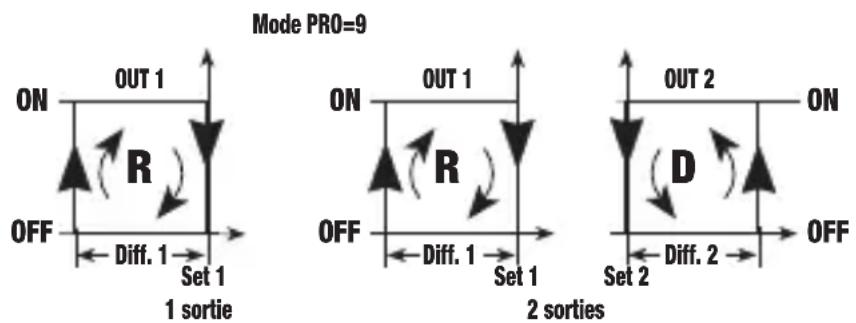

Mode de fonctionnement avec canaux 1 et 2 étant, respectivement, en reverse avec set-point 1 et différentiel 1 et direct avec set-point 2 et différentiel 2 [pro=9]

• Dans ce mode de fonctionnement, la sortie 1 fonctionne en reverse et la sortie 2 en direct. Il est nécessaire de configurer les valeurs du set-point 1 [ST1] et du différentiel 1 [DF1] pour la sortie 1, et du set-point 2 [ST2] et du différentiel 2 [DF2] pour la sortie 2. Les modalités de fonctionnement sont les mêmes que celles des modes 0 et 1. S'il y a une seule sortie, celle-ci fonctionnera en reverse.

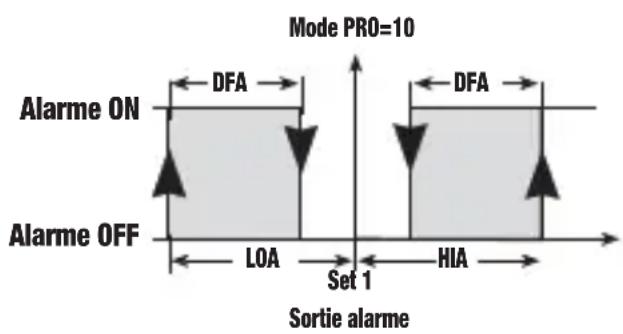

Mode de fonctionnement alarme [PRO=10]

• Dans ce mode de fonctionnement, la sortie 1 fonctionne en reverse (avec zone neutre) tandis que la sortie 2 est dédiée à l'alarme. Il est nécessaire de configurer

les valeurs du set-point [ST1], du différentiel 1 [DF1] et de la zone neutre [DB1] pour la sortie 1 et tous les paramètres du menu d'alarme pour la sortie 2 (no paramètre [SUA]). L'alarme de seuil maximum s'activera lorsque la valeur [ST1]+[HIA] sera atteinte et se désactivera à la valeur

[ST1]+[HIA]-[DFA]. L'alarme de seuil minimum s'activera lorsque la valeur [ST1]-[LOA] sera atteinte et se désactivera à la valeur [ST1]-[LOA]+[DFA]. S'il y a une seule sortie, celle-ci sera dédiée à l'alarme selon les mêmes modalités.

Fonctionnement normal

C'est le fonctionnement que l'on a quand on n'est pas en mode de programmation des paramètres.

Dans cet état, l'instrument effectue le réglage en fonction de la température mesurée et des paramètres configurés. Les informations affichées sont:

• La température mesurée par le capteur
• L'état des sorties OUT1 et OUT2

Configuration des parametres de reglage

Pour configurer les paramètres de réglage, il existe deux types de programmation:

• Programmation simplifiée
• Programmation avancée

Note: pour rétablir les valeurs implicites définies en usine, mettre l'instrument sous tension tout en appuyant sur la touche "OK". À l'écran s'affiche DEF.

Note: pour restaurer les valeurs et les programmes par défaut régés au moment de la fabrication, il faut appuyer simultanément sur les touches “”, “OK” et mettre l'instrument sous tension.

Programmation simplifiée

Permet de modifier uniquement les paramètres du menu de Réglage [REG].

Pour accéder à ce type de programmation, appuyer sur la touche "OK".

En fonction du mode de fonctionnement précédemment sélectionné (voir le menu de Système [SYS]), il est possible de modifier les paramètres suivants:

-set, différentiel (Réglage ON/OFF) - set, différentiel zone neutre (Réglage ON/OFF avec Zone Neutre) - set, différentiel zone neutre (Réglage PWM)

Utiliser la touche "up" (▲) pour faire défiler en boucle les étiquettes des paramètres. Appuyer sur la touche "down" (▼) pour sortir à tout instant du menu et revenir au mode de fonctionnement normal (ce retour se produit également si aucune touche n'est appuyée pendant au moins 40 s).

Appuyer sur la touche "OK" pour commuter entre l'affichage de l'étiquette du paramètre et sa valeur numérique.

Pour modifier un paramètre:

• à partir de l'affichage de son étiquette ou de sa valeur, tenir appuyée la touche "OK" pendant au moins trois secondes;
• l'afficheur commencera à clignoter, tout en affichant la valeur du paramètre;
• utiliser les touches "up" et "down" (▼) pour, respectivement, incrémenter ou décrémenter cette valeur;
• appuyer sur la touche "OK" pour confirmer le paramètre et quitter la modification (l'afficheur cesse de clignoter).

Note: si aucune touche n'est appuyée pendant au moins 40 s, l'instrument sort de la modification du paramètre sans enregistrer les variations effectuées. Pendant l'affichage et la modification des paramètres, l'instrument continue à opérer avec les derniers paramètres configurés.

Si le "password 1" (mot de passe pour la protection des sélections effectuées - voir menu de système) est activé, en appuyant sur la touche "OK" à partir de l'état normal, l'afficheur reportera l'indication "---". Pour effectuer la configuration des paramètres, il faudra saisir la valeur du mot de passe précédemment configuré (une valeur numérique comprise entre 0 et 255) en se servant des touches "up" (▲) et "down" (▼), puis appuyer sur "OK" pour confirmer.

Si le mot de passe saisi est correct, l'étiquette du premier menu apparaitra, sinon il y aura un retour à l'état normal.

Programmation avancée

Pour accéder à la programmation avancée à partir de l'état normal, appuyer simultanément sur les touches "up" (▲) et "down" (▼) pendant au moins 3 secondes.

Note : pour restaurer les valeurs d'usine, mettre l'instrument sous tension tout en appuyant sur la touche "OK".

Ces paramètres sont regroupés par typologie dans huit menus :

1) Réglage (indication [REG]) : set-point, différentiel, zone neutre 2) Output (indication [OUT]) : délais d'activation des sorties, temps cycle PWM 3) Entrée numérique (indication [ING]) : fonction, temps de retard 4) Alarme (indication [ALR]) : état sorties en alarme sonde, shift de minimum/maximum, différentiel, temps de retard, activation buzzer 5) Afficheur (indication [DSP]) : limits set-point, offset sonde, résolution, unité de mesure, filtrer mesure 6) Capteur (indication [SNS]) : type capteur, paramètres capteur 7) Système (indication [SYS]) : mot de passe, habilitation modification, mode de fonctionnement

8) Avance (indication [ADD]) : dépendance, type, insertion, différentiel/logique Tous les paramètres de ces menus ainsi que leurs valeurs correspondantes sont reportés au chapitre suivant.

• Utiliser la touche "up" (▲) pour faire défiler en succession les huit menus.
• Pour entrer dans le menu désiré, appuyer sur la touche "OK".
• À l'intérieur de chaque menu, il est possible de faire défiler les étiquettes des paramètres modifiables en appuyant sur la touche "up" (▲) ; pour afficher la valeur du paramètre sélectionné, appuyer sur "OK" (appuyer de nouveau sur la touche "OK" pour retourner à l'affichage de l'étiquette du paramètre).
• Pour modifier la valeur du paramètre, appuyer sur la touche "OK" pendant au moins 3 secondes.
• La valeur du paramètre commencera à clignoter et il sera possible d'incrémenter/décrémenter sa valeur en appuyant, respectivement, sur les touches "up" (▲) et "down" (▼)
• Pour confirmer la valeur sélectionnée, appuyez sur "OK".

Le paramètre cesse de clignoter et la nouvelle valeur sera affichée.

• Il est possible de revenir à tout instant au mode de fonctionnement normal en appuyant sur la touche "down" (▼) (ou bien en n'appuyant sur aucune touche pendant au moins 40 secondes).

Note: si au cours de la modification aucune touche n'est appuyée pendant au moins 40 secondes, il se produit un retour à l'affichage du paramètre sans enregistrement des modifications effectuées.

Note: pendant l'affichage et la modification des paramètres, l'instrument continue à opérer avec les derniers paramètres configurés.

Si le "password 2" (mot de passe pour la protection des sélections effectuées - voir menu de système) est activé, appuyer sur les touches "up" (▲) et "down" (▼) pendant au moins trois secondes à partir de l'état normal, l'afficheur reportera l'indication "- - -". Pour effectuer la configuration des paramètres, il faudra saisir la valeur du mot de passe précédemment configuré (une valeur numérique comprise entre 0 et 255) en se servant des touches "up" (▲) et "down" (▼) puis appuyer sur "OK" pour confirmer. Si le mot de passe saisi est correct, l'étiquette du premier menu apparaîtra, sinon il y aura un retour à l'état normal.

Pour simplifier la programmation des instruments, les paramètres ont été regroupés dans les différents menus suivants :

— [REG] menu de réglage - [OUT] menu sorties - [ING] menu entrée externe — [ALR] menu d'alarme — [DSP] menu d'affichage — [SNS] menu du capteur

— [SYS] menu de système — [ADD] menu de réglage paramètres spéciaux (seulement depuis mode de fonctionnement spécial)

Description des paramètres

Les tableaux reportent les étiquettes dans le même ordre que celui où elles apparaissent dans les divers menus de l'instrument.

Etiquettes des paramètres modifiables	Description	Unité	Valeurs du paramètre min max	Valeur usine	notes
ST1 set-point 1 degrés L01 HI1 20,0 (1)
DF1 différentiel pour set-point 1 degrés 0,1 100 2,0
ST2 set-point 2 degrés L02 HI2 30,0 (2)
DF2 différentiel pour set-point 2 degrés 0,1 100 2,0 (2)
DBN zone neutre (dead band) degrés 0 100 2,0 (2)

Pour les valeurs L01/L02 et HI1/HI2, voir le menu d'affichage [DSP] Paramètre actif uniquement si le mode de fonctionnement le prévoit

Etiquettes des paramètres modifiables	Description	Unité	Valeurs du paramètre min max		Valeur usine	notes
ETR habilitation gestion temps sur les relais - DON temps min. entre 2 allumages du même relais TON temps min. où le reliais reste sur ON TOF	0 3 min min min	3	(3)
			0	200	0	(4)
			0	200	0	(5)
			0	200	0	(6)
INI	retard initial à la mise en marche de l'instrument	min	0	200	0	(7)
TCL	temps de cycle PWM	sec	1	200	200	(8)

(3) Ce paramètre habilite la gestion des temps définis par DON, TOF et TON pour chaque canal d'output, de la façon suivante:

0 temps pas habilités pour les deux sorties relais

1. Temps habilités uniquement pour la sortie relais 1

2 temps habilités uniquement pour la sortie relais 2 3 temps habilités pour les deux sorties relais 1 et 2

(4) Ce paramètre limite le nombre d'allumages par heure de l'actionneur relié à l'instrument (paramètre liéquement utilisé, par exemple pour les compresseurs). (5) Temps minimum pendant lequel la sortie doit rester en état ON. (6) Temps minimum pendant lequel la sortie doit rester en état OFF. (7) Temps de retard de l'activation des sorties après le reset de l'instrument. (8) Période configurable pour le réglage PWM. Ce champ n'apparaît que si le mode de fonctionnement sélectionné est PRO=5 (voir menu de système).

[ING] menu entrée externe

Etiquettes des paramètres modifiables	Description	Unité	Valeurs du paramètre min max	Valeur usine	notes
TID fonctions entrée numérique - 0 4 0 (9)
DID retard entrée numérique min 0 200 0 (10)
SUI état sorties avec entrée numérique active (ouverte)		- 0 3 0 (11)
DEL	variation de température de NUIT	degrés	-50.0	+50.0	5.0

(9) Les valeurs attribuables sont:

0 inactif

1 alarme externe (avec contact ouvert) avec temps de retard "DID" et annulation automatique à la fin de la condition d'alarme. L'état des sorties devient "SUI" 2 alarme externe (avec contact ouvert) avec annulation manuelle. 3 l'entrée fait fonction d'interrupteur : instrument allumé lorsque le contact est fermé et éteint lorsque le contact est ouvert 4 l'entrée fait fonction de commutateur pour l'affichage des deux sondes S0 et S1 (contact ouvert - sonde S0, contact fermé - sonde S1)

La fonction entrée numérique est exclue lorsqu'un des modes de fonctionnement suivants (mode=6, mode=7 ou mode=8) est sélectionné dans le menu de système

(10) Retard après lequel l'instrument répond à un signal reçu à l'entrée numérique (11) lorsque l'entrée numérique est active et qu'un temps "DID" s'est écoulé, les sorties peuvent passer à l'un des états suivants:

les deux relais sont sur OFF 1 relais 1 ON et relais 2 OFF 2 relais 1 OFF et relais 2 ON 3 les deux relais sont sur ON

variation en degrés du “Set” lorsque l'instrument commute en fonctionnement nocturne.

[ALR] menu d'alarme

Etiquettes des paramètres modifiables	Description	Unité	Valeurs du paramètre min max	Valeur usine	notes
SUA état sorties en condition d'alarme sonde - 0 3 0 (13)
LOA shift alarme seuil minimum degrès 0,1 100 50 (14)
HIA shift alarme seuil maximum degrès 0,1 100 50 (14)
DFA différentiel d'alarme degrès 0,1 100 2
TRA temps de retard d'activation de l'alarme	min 0	200 0
SOU activation buzzer	-	no	yes	yes	(15)
EAC activation messages alarme dans temporisation	- no	yes	no (16)

(13) état pris par les sorties dans la condition d'alarme sonde (voir note 11) (14) valeur qui est ajoutée ou soustraite au set-point défini, respectivement, pour l'alarme de seuil maximum ou minimum (15) "yes" indique que le signal sonore de la touche et le buzzer sont tous deux actifs en condition d'alarme alors que "no" indique que le signal sonore est activé uniquement pour les conditions d'alarme (16) avec "yes", le type d'alarme est affiché également durant la temporisation de celle-ci ; avec "no", le type d'alarme est affiché seulement à la fin de cette temporisation

[DSP] menu d'affichage

Etiquettes des paramètres modifiables	Description	Unité	Valeurs du paramètre min max		Valeur usine	notes
L01 limite inférieure du set-point 1	degrés	-99 HI1	-99
HI1	limite supérieure du set-point 1	degrés	L01	999	999
L02 limite inférieure du set-point 2	degrés	-99 HI2	-99 (17)
HI2	limite supérieure du set-point 2	degrés	L02	999	999	(17)
SOF	offset de calibrage sonde	degrés	-50	+50	0,0	(18)
RIS	résolution affichée	-	HI	L0	HI	(19)
UNI unité de mesure de la température - C F		C (20)
FIL	filtre sur la mesure	-	no	yes	yes	(21)

(17) paramètre actif seulement si le mode de fonctionnement le prévoit (18) valeur qui est ajoutée à la mesure pour compenser une imprécision de celle-ci (19) résolution d'affichage de la mesure: 0,1 pour "HI" ou 1,0 pour "LO"

(20) ATTENTION: en modifiant l'unité de mesure, les paramètres configurés ne sont pas automatiquement convertis et doivent être nouvellement calibrés (21) si le paramètre a pour valeur "yes", il est établie une moyenne mobile sur les 8 valeurs de la mesure (c'est-à-dire sur environ 4 s) ; si la valeur est "no", la moyenne n'est pas calculée.

[SNS] menu du capteur

Etiquettes des paramètres modifiables	Description		Unité	Valeurs du paramètre min max		Valeur usine	notes
TY0 type capteur 0 - TY1 type capteur 1 - GFA activation correction de joint froid S01	0	16	(22)
	12	16	(23)
	-	no	yes	yes	(24)
	S01	affichage capteur 0 ou 1	-	S0	S1	S0	(23)

(22) La gamme des capteurs et le capteur implicite dépendent du modèle de l'instrument. Ci-après, la liste de tous les capteurs prévus:

Thermorésistances NiPt type capteur affichage

Pt100 (*) PtE (*)

Ni100 nI

(*) valeur implicite de configuration de l'instrument

Thermorésistances NTC type capteur affichage

• Valeur d'usine de l'instrument. Ce paramètre correspond à l'utilisation du capteur de température NTC code VN870200. Pour l'utilisation de capteurs autres que ceux de "type 4" indiqués ci-dessus (voir note*), il est possible de faire un choix entre "nt0", "nt1" et "nt2" qui correspondent à des sondes ayant des rapports de température/résistance différents. Dans ces cas, pour identifier le type de capteur à sélectionner, nous suggérons de contacter directement notre Service d'Assistance Technique.

Thermocouples JK type capteur affichage

(*) valeur implicite de configuration de l'instrument (23) le paramètre n'est visible que pour les modèles NTC (24) le paramètre n'est visible que pour les modèles TC

Etiquettes des paramètres modifiables	Description	Unité	Valeurs du paramètre min max	Valeur usine	notes
PS1 mot de passer 1 - pour régler la température		-	0 255 0 (25)
PS2 mot de passer 2 - pour les paramètres avancés		-	0 255 0 (25)
NEN activation modification paramètres		-	yes no no	(26)
PRO mode de fonctionnement		-	0 12	0	(27)

(25) le mot de passe est activé si le paramètre a une valeur autre que 000 (26) lorsque la valeur est "yes", les autres paramètres ne peuvent être modifiés, mais seulement affichés (27) les modes de fonctionnement suivants sont prévus:

0 canaux 1 et 2 en mode direct avec set-point 1 et différentiel 1 (hysteresis à droite du set-point) 1 canaux 1 et 2 en reverse avec set-point 1 et différentiel 1 (hysteresis à gauche du set-point) 2 zone neutre avec canal 1 en reverse et canal 2 en direct avec set-point 1 et différentiel 1 3 comme pour mode 0, mais avec différentiel centré sur le set-point 4 comme pour mode 1, mais avec différentiel centré sur le set-point 5 réglage PWM avec canal 1 en reverse et canal 2 en direct avec set-point 1 et différentiel 1 et une éventuelle zone neutre 6 commutation entre les sorties en direct (avec set-point 1 et différentiel 1) et les sorties en reverse (avec set-point 2 et différentiel 2) par entrée numérique 7 sorties en direct

8 sorties en reverse avec commutation entre set-point 1/différentiel 1 et set-point 2/différentiel 2 par entrée numérique

9 canal 1 en reverse avec set-point 1 et différentiel 1 et canal 2 en direct avec set-point 2 et différentiel 2

10 avec un seul canal : fonctionnement alarmé avec deux canaux : canal 1 en reverse (avec set-point 1, différentiel 1 et zone neutre) et canal 2 fonctionnement alarmé

mode réfrigération mode spécial

[ADD] menu de configuration paramètres spéciaux

Etiquettes des paramètres modifiables	Description	Unité	Valeurs du paramètre min	max	Valeur usine	notes
DPO dépendance sortie 1 - 0 10 (28)
TIO	type on/off ou PWM 1	-	0	1		(29)
DBO zone neutre 1	- 0	1		(30)
INO	insertion 1	%	-100	+100		(31)
DFO	différentiel logique 1	%	-100	+100		(32)
DP1 dépendance sortie 2 - 0 10 (28)
TI1	type on/off ou PWM 2	-	0	1		(29)
DB1 zone neutre 2	- 0	1		(30)
IN1	insertion 2	%	-100	+100		(31)
DF1	différentiel logique 2	%	-100	+100		(32)

Le paramètre définit, de chaque façon, une sortie dépendante d'un set-point ou d'un mode d'alarme. Les valeurs expérimentent ce qui suit :

0 sortie inactive 1 sortie concernant le set-point 1 2 sortie concernant le set-point 2 3 commutation entre sortie en direct (avec set-point1 et différentiel

et soit en reverse (avec set-point2 et différentiel 2) par l'entrée numérique (ouverte - direct, fermée - reverse).

4 commutation entre set-point 1/différentiel 1 et set-point 2/différentiel 2 par l'entrée numérique (ouverte - set 1, fermée - set 2)

5 sortie associée à alarme seuil maximum pour le set-point 2 6 sortie associée à alarme seuil minimum pour le set-point 2 7 sortie associée à alarme seuil maximum pour le set-point 1 8 sortie associée à alarme seuil minimum pour le set-point 1 9 sortie associée à alarme seuils maximum/minimum pour le set-point 1 10 sortie associée à alarme seuils maximum/minimum pour le set-point 2

(29) définit si le réglage est de type ON/OFF (valeur 0) ou PWM (valeur 1) (30) indique si la zone neutre est présente (valeur 1) ou non (valeur 0) (31) indique le point de commutation ON du relais par rapport au set-point défini

par le paramètre "dépendance" : le point de commutation est calculé en ajoutant au set-point un pourcentage "INO" (de -100% à +100%) du différentiel.

(32) indique le point de commutation OFF du relais par rapport au point où la commutation ON a eu lieu : le point de commutation OFF est calculé en ajoutant au point ON un pourcentage "DF0" (de -100% à +100%) du différentiel.

Note: les valeurs d'usine de ces paramètres dépendent du mode de fonctionnement et du nombre de canaux (voir les tableaux reportés ci-dessous)

1 Canal

Mode de fonctionnement

Paramètre 0	1	2	3	4	5	6	7	8	9	1	0
INO 100 -100	-100	50	-50	-100	*	100	-100	0
DF0	-100	100	100	-100	100	100	*	-100	100	100	100
IN1	100	-100	100	50	-50	100	*	100	-100	100	0
DF1	-50	50	-100	-50	50	-100	*	-50	50	-100	100

2 Canaux

Mode de fonctionnement

Paramètre 0	1	2	3	4	5	6	7	8	9	1	0
INO	50	-50	-100	0	0	-100	*	50	-50	-100	-100
DF0	-50	50	100	-50	50	100	*	-50	50	100	100
IN1	100	-100	100	50	-50	100	*	100	-100	100	0
DF1	-50	50	-100	-50	50	-100	*	-50	50	-100	100

• Les valeurs d'usine pour le mode 6 sont les mêmes que celles des modes 0 ou 1 selon que les sorties fonctionnent en mode direct ou reverse.

Messagesd'erreur

• A cause d'alarmes ou de dysfonctionnements, l'affichage de la mesure peut être alterné avec des messages décrivant le type d'alarme. Le tableau suivant fournit une description des messages d'alarme/erreur prévus dans le fonctionnement.

Message type d'erreur état sorties

ER0 Capteur 1 débranché En fonction du paramètre [SUA]ou en court-circuit.

ER1 Capteur 2 débranché En fonction du paramètre [SUA]ou en court-circuit.

ALL Alarme de seuil minimum Dépend du mode de fonctionnement

ALH Alarme de seuil maximum Dépend du mode de fonctionnement

ALE Alarme provenant En fonction du paramètre [SUA]d'entrée externe

OFF Réglagebloqué par entrée En fonction du paramètre [SUA]

Err Erreur dans le sauvetagedes paramètres

Note: le message "OFF" reste affiché de façon fixe sur l'afficheur et n'est pas alterné à la mesure

Note: si s'affiche le mot Err, il faut faire le reset CLR.

NORMES De reference

La conformité aux directives

2006/95/CE (Basse tension - LVD)

est déclarée sur la base des normes harmonisées suivantes :

EN 60730-2-9

DIMENSIONS PANNEAU ARRIERE 33x75 mm

HT NiPt-1P3D HT NTC-1P3D HT JK-1P3D	888OK 75 33	65.5 28 70
HT NiPt-1P3A HT NTC-1P3A HT JK-1P3A HT NiPt-2P3A HT NTC-2P3A HT JK-2P3A HT NiPt-2P3D HT NTC-2P3D HT JK-2P3D	888OK 75 33	81 33 28

Schemas panneau arriere 33X75 mm

Schéma de connexion Modèle
HT NiPt-1P3D	Entrie solde 3 fils PTC autorisation externe	Entrie solde 2 fils PTC autorisation externe
HT NiPt-1P3A	Entrie relais 8(1) A/250 V-1 2 3 4 5 6 7 8 9	Entrie relais 6 7 8 9 7 8 9 6 7 8 9 6 7 8 9 6 7 8 9 6 7 8 9 6 7 8 9 6 7 8 9 6 7 8 9 6 7 8 9 6 7 8 9 6 7 8 9 6 7 8 9 6 7 8 9 6 7 7 8 9 6 7 8 9 6 7 8 9 6 7 8 9 6 7 8 9 6 7 8 9 6 7 8 9 6 7 8 9 6 7 8 9 6 7 8 9 6 7 8 9 6 7 8 9 6 7 18 6 7 8 9 6 7 8 9 6 7 8 9 6 7 8 9 6 7 8 9 6 7 8 9 6 7 8 9 6 7 8 9 6 7 8 9 6 7 8 9 6 7 8 9 6 7 8 9 6 6 7 8 9 6 6 7 8 9 6 6 7 8 9 6 6 7 8 9 6 6 7 8 9 6 6 7 8 9 6 6 7 8 9 6 6 7 8 9 6 6 7 8 9 6 6 7 8 9 5 6 7 8 9 5 6 7 8 9 5 6 7 8 9 5 6 7 8 9 5 6 7 8 9 5 6 7 8 9 5 6 7 8 9 5 6 7 8 9 5 6 7 8 9 5 6 7 8 9 6 6 7 8 9 6 6 7 8 9 6 6 7 8 9 6 6 7 8 9 6 6 7 8 9 6 6 7 8 9 6 6 7 8 9 6 6 7 8 9 6 6 7 8 9 8 6 6 7 8 9 8 6 6 7 8 9 8 6 6 7 8 9 8 6 6 7 8 9 8 6 6 7 8 9 8 6 6 7 8 9 8 6 6 7 8 9 8 6 6 7 8 9 8 6 5 6 7 8 9 5 6 7 8 9 5 6 7 8 9 5 6 7 8 9 5 6 7 8 9 5 6 7 8 9 5 6 7 8 9 5 6 7 8 9 5 6 7 8 9 5 6 7 8 10 Entrie solde 3 fils PTC autorisation externe Entrie relais 8(1) A/250 V-1 2 3 4 5 6 7 8 9 Entrie solde 3 fils PTC autorisation externe Entrie relais 8(1) A/250 V-1 2 3 4 5 6 7 8 9 Entrie solde 3 fils PTC autorisation externe Entrie relais 8(1) A/250 V-1 2 3 4 5 6 7 8 9 6 7 8 9 6 6 7 8 9 6 6 7 8 9 6 6 7 8 9 6 6 7 8 9 6 6 7 8 9 6 6 7 8 9 6 6 7 8 9 6 6 7 8 9 6 6 7 8 9 6 6 7 8 9 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 5 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 271 272 273 274 275 276 277 278 279 280 281 282 283 284 285 286 287 288 289 290 291 292 293 294 295 296 297 298 299 300 301 302 303 304 305 306 307 308 309 310 311 312 313 314 315 316 317 318 319 320 321 322 323 324 325 326 327 328 329 330 331 332 333 334 335 336 337 338 339 340 341 342 343 344 345 346 347 348 349 350 351 352 353 354 355 356 357 358 359 360 361 362 363 364 365 366 367 368 369 370 371 372 373 374 375 376 377 378 379 380 381 382 383 384 385 386 387 388 389 390 391 392 393 394 395 396 397 398 399 400 401 402 403 404 405 406 407 408 409 410 411 412 413 414 415 416 417 418 419 420 421 422 423 424 425 426 427 428 429 430 431 432 433 434 435 436 437 438 439 440 441 442 443 444 445 446 447 448 449 450 451 452 453 454 455 456 457 458 459 460 461 462 463 464 465 466 467 468 469 470 471 472 473 474 475 476 477 478 479 480 481 482 483 484 485 486 487 488 489 490 491 492 493 494 495 496 497 498 499 500 501 502 503 504 505 506 507 508 509 510 511 512 513 514 515 516 517 518 519 520 521 522 523 524 525 526 527 528 529 530 531 532 533 534 535 536 537 538 539 540 541 542 543 544 545 546 547 548 549 550 551 552 553 554 555 556 557 558 559 560 561 562 563 564 565 566 567 568 569 570 571 572 573 574 575 576 577 578 579 580 581 582 583 584 585 586 587 588 589 590 591 592 593 594 595 596 597 598 599 600 601 602 603 604 605 606 607 608 609 610 611 612 613 614 615 616 617 618 619 620 621 622 623 624 625 626 627 628 629 630 631 632 633 634 635 636 637 638 639 640 641 642 643 644 645 646 647 648 649 650 651 652 653 654 655 656 657 658 659 660 661 662 663 664 665 666 667 668 669 670 671 672 673 674 675 676 677 678 679 680 681 682 683 684 685 686 687 688 689 690 691 692 693 694 695 696 697 698 699 700 701 702 703 704 705 706 707 708 709 710 711 712 713 714 715 716 717 718 719 720 721 722 723 724 725 726 727 728 729 730 731 732 733 734 735 736 737 738 739 740 741 742 743 744 745 746 747 748 749 750 751 752 753 754 755 756 757 758 759 760 761 762 763 764 765 766 767 768 769 770 771 772 773 774 775 776 777 778 779 780 781 782 783 784 785 786 787 788 789 790 791 792 793 794 795 796 797 798 799 800 801 802 803 804 805 806 807 808 809 810 811 812 813 814 815 816 817 818 819 820 821 822 823 824 825 826 827 828

Schemas panneau arriere 33X75 mm

Schéma de connexionModèle
HT NTC-1P3D	Entrez sonde NTC Entrez autonisation external 1 2 3 4 5 6 7 8 9
HT NTC-1P3A	Entrez sonde NTC Entrez autonisation external 1 2 3 6 7 8 9 Entrez sonde NTC Entrez autonisation external
HT NTC-2P3A	Entrez sonde NTC Entrez autonisation external 1 2 3 6 7 8 9 Entrez sonde NTC Entrez autonisation external
HT NTC-2P3D	Entrez sonde NTC Entrez autonisation external 1 2 3 6 7 8 9 Entrez sonde NTC Entrez autonisation external

Schemas panneau arriere 33X75 mm

Schéma de connexionModèle
HT JK-1P3A	1 2 3 6 7 8 9 Sortie relais 8(1) A/250 V~ Entrée sonde autorisation TC
HT JK-1P3D	1 2 3 4 5 7 8 9 Sortie relais 8(1) A/250 V~ Entrée autorisation TC
HT JK-2P3A	1 2 3 6 7 8 9 Sortie relais 1 8(1) A/250 V~ Entrée autorisation TC
HT JK-2P3D	1 2 3 4 5 7 8 9 Sortie relais 1 8(1) A/250 V~ Entrée autorisation externa

Dimensions panneau arriere 72X72 mm

HT NPT-.. P7A HT NTC-.. P7A HT JK-.. P7A

Schemas panneau arriere 72X72 mm

Schéma de connexionModèle
HT NiPt-1P7A	Sortie réolais 8(1) A/250 V~	Entée sonde PTC 3 fils Entrée sonde PTC 2 fils
HT NiPt-2P7A	Sortie réolais 1 8(1) A/250 V~	Entée sonde PTC 3 fils Entrée sonde PTC 2 fils

Schemas panneau arriere 72X72 mm

Schéma de connexionModèle
HT NTC-1P7A	Sortie relais 8(1) A/250 V~ Entité sonde NTC
HT NTC-2P7A	Sortie relais 1 8(1) A/250 V~ Sortie relais 2 8(1) A/250 V~ Entité sonde NTC
HT JK-1P7A	Sortie relais 8(1) A/250 V~ Entité sonde TC
HT JK-2P7A	Sortie relais 8(1) A/250 V~ Entité sonde TC

I-32032 Feltre (BL)

Via Camp Long, 16

Tel [phone]

Fax [phone]

e-mail: [e-mail] - web site: www.vemer.it
