Marque	Vemer
Modèle	Tuo N (Bianco / Nero)
Type de produit	Chronothermostat mural numérique
Alimentation	230 V AC ±15 %, 50/60 Hz
Sortie relais	Bistable, 5 A / 250 V AC
Résolution de température	0,1 °C
Plage de régulation	2,0 °C à 50 °C (chauffage)
Affichage humidité	20 % à 90 % HR, résolution 1 % HR
Programmation	Hebdomadaire, 3 températures (T1, T2, T3), pas horaire
Modes de fonctionnement	Automatique, manuel, arrêt (avec antigel)
Rétroéclairage	48 couleurs, réglable ou variable selon écart de température
Verrouillage clavier	Par mot de passe (001-999)
Réserve de marche	Environ 12 heures (sans alimentation)
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	20 % à 90 % sans condensation
Entretien	Nettoyer avec un chiffon sec et doux
Sécurité	Protection antigel, verrouillage par mot de passe, différentiel réglable

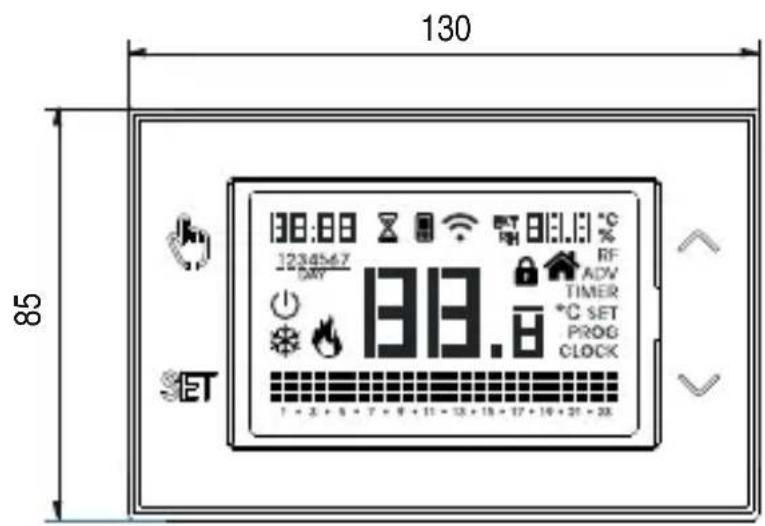

Dimensions (approx.)	85 mm x 130 mm x 30 mm
Poids (approx.)	200 g

FOIRE AUX QUESTIONS - Tuo N Vemer

Comment régler la température souhaitée en mode automatique ?

En mode automatique, accédez au menu SET pour modifier les valeurs des trois températures T1, T2 et T3. Utilisez les touches + et - pour ajuster chaque valeur, puis appuyez sur SET pour confirmer et quitter.

Comment verrouiller le clavier pour éviter des modifications non autorisées ?

Dans le menu ADV, réglez un mot de passe entre 001 et 999 pour activer le verrouillage. Une fois activé, l'icône de verrouillage apparaît à l'écran et toute pression sur une touche affiche ‘bLCc’.

Que faire si l'écran affiche 'BLOC' ?

Cela signifie que le clavier est verrouillé. Pour déverrouiller, maintenez enfoncée l'une des quatre touches jusqu'à affichage de ‘- - -’, puis entrez le mot de passe correct avec les touches + et - et confirmez avec SET.

Comment réinitialiser l'appareil aux réglages d'usine ?

Depuis l'écran initial, maintenez la touche SET enfoncée pour accéder au menu de configuration. Ensuite, maintenez simultanément les touches + et - jusqu'à ce que ‘RÉS’ apparaisse. Puis maintenez SET jusqu'à ‘DEF’.

Comment changer la couleur du rétroéclairage ?

Le rétroéclairage peut être réglé dans le menu ADV ou depuis l'écran initial en maintenant la touche de rétroéclairage enfoncée. Vous pouvez choisir parmi 48 nuances fixes ou un mode variable selon l'écart de température.

L'appareil affiche '---' pour l'humidité, que faire ?

L'affichage ‘---’ signifie que l'humidité mesurée est en dehors de la plage 20 % à 90 % HR. Assurez-vous que la sonde n'est pas obstruée ou que l'humidité ambiante est dans la plage de mesure.

Comment régler l'heure d'été automatique ?

L'appareil gère automatiquement le changement heure été/hiver. Pour vérifier ou modifier les paramètres, lors du réglage de l'horloge, maintenez la touche SET enfoncée jusqu'à voir ‘Ruko’. Vous pouvez alors configurer le jour, la semaine, le mois et l'heure du passage.

Que signifie le paramètre 'différentiel' et comment le régler ?

Le différentiel (d °C) évite les cycles marche/arrêt trop fréquents. En mode marche/arrêt, il se règle dans le menu ADV entre 0,1 °C et 1 °C. Une valeur faible donne une température plus stable mais plus de cycles.

Comment utiliser la fonction de temporisation (timer) ?

Dans le menu TIMER, vous pouvez définir une temporisation de 1 à 99 minutes. En mode manuel, la temporisation maintient le fonctionnement en cours puis repasse en automatique. En mode automatique, elle passe en arrêt à la fin.

Quels types de régulation sont disponibles et comment les choisir ?

Deux types : marche/arrêt (recommandé pour usage domestique) et proportionnelle (pour une meilleure précision). Le réglage se fait dans le menu ADV (paramètre ‘r 15c’ ou ‘cond’). Pour la proportionnelle, réglez la bande et la période.

MODE D'EMPLOI Tuo N Vemer

Chronothermostat numérique TUO

Manuel d'utilisation

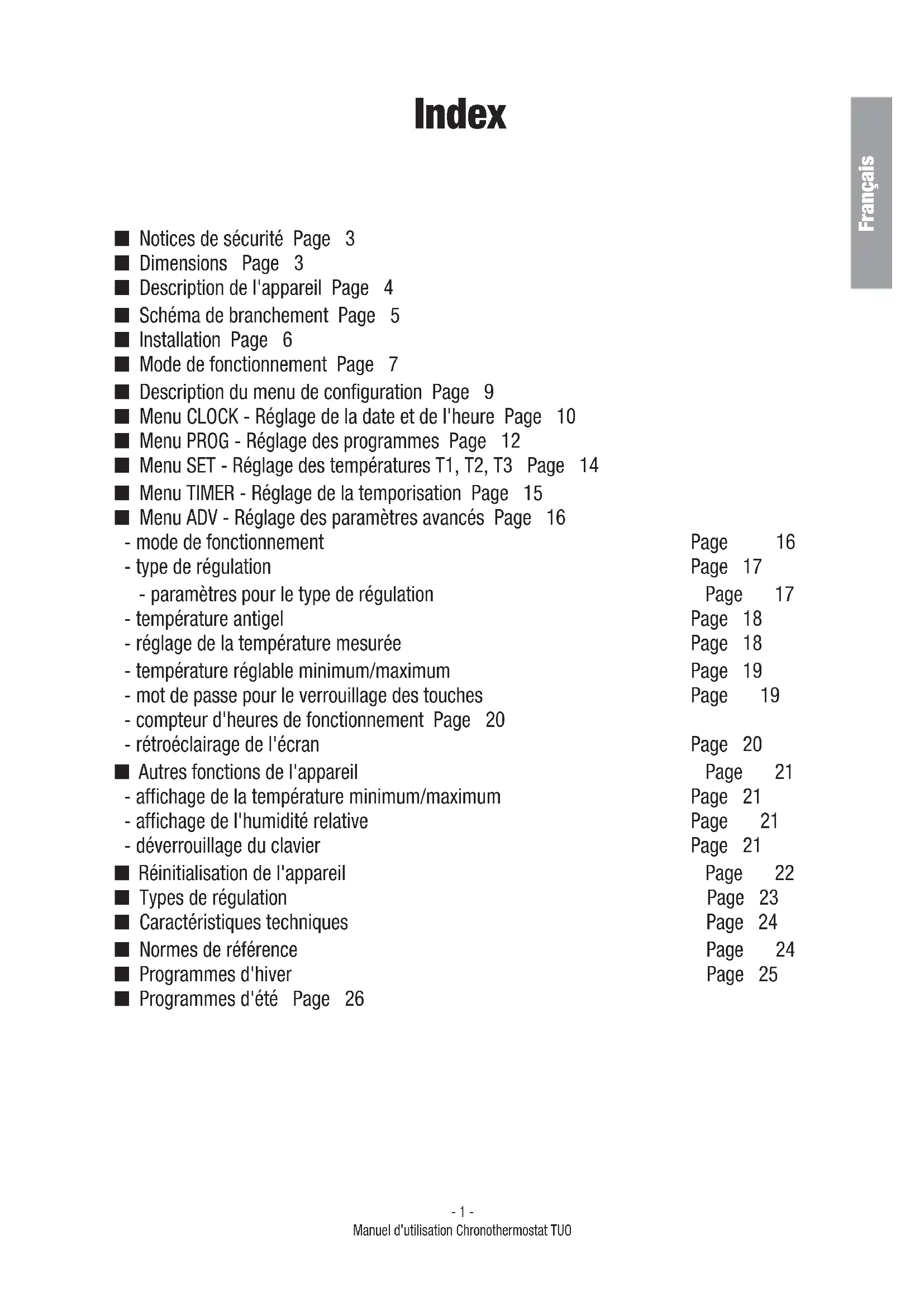

■ Notices de sécurité Page 3 Dimensions Page 3 Description de l'appareil Page 4 Schéma de branchement Page 5 Installation Page 6 Mode de fonctionnement Page 7 Description du menu de configuration Page 9 ■ Menu CLOCK - Réglage de la date et de l'heure Page 10 ■ Menu PROG - Réglage des programmes Page 12 ■ Menu SET - Réglage des températures T1, T2, T3 Page 14 ■ Menu TIMER - Réglage de la temporisation Page 15 ■ Menu ADV - Réglage des paramètres avancés Page 16

mode de fonctionnement - type de régulation

• paramètres pour le type de régulation
• température antigel
• réglage de la température mesurée
• température régable minimum/maximum
• mot de passe pour le verrouillage des touches
• Compteur d'heures de fonctionnement Page 20
• rétroéclairage de l'écran

Autres fonctions de l'appareil

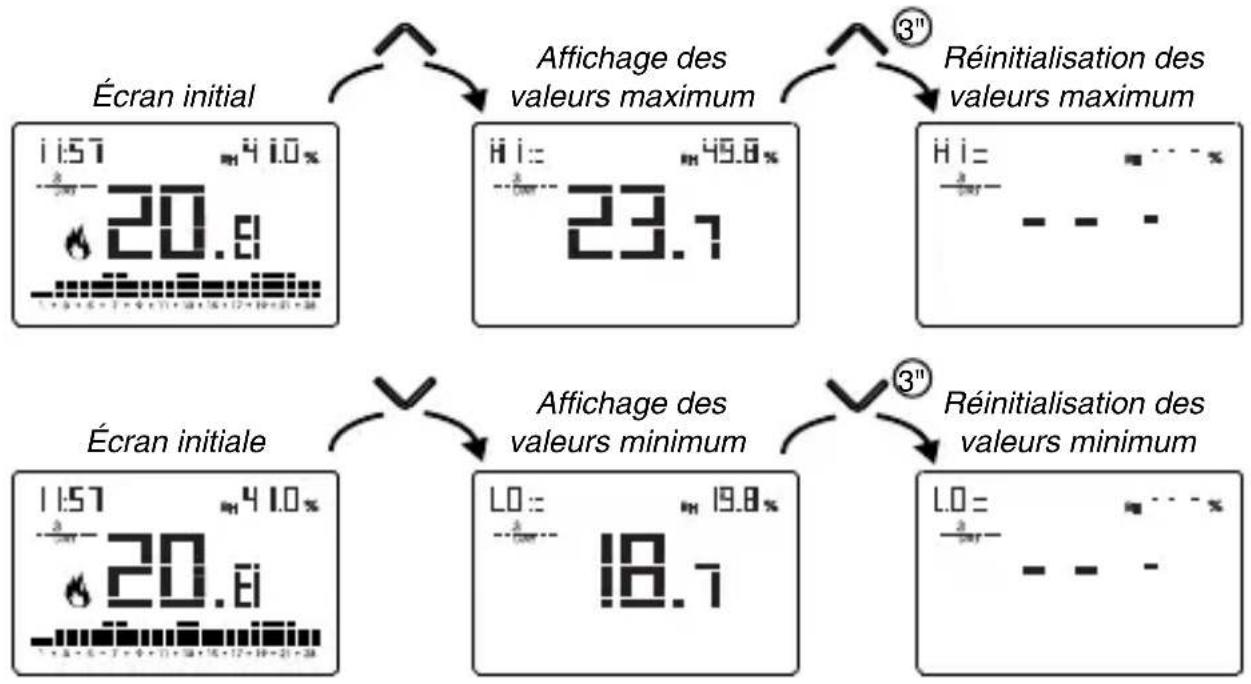

• affichage de la température minimum/maximum
• affichage de l'humidité relative
• déverrouillage du clavier

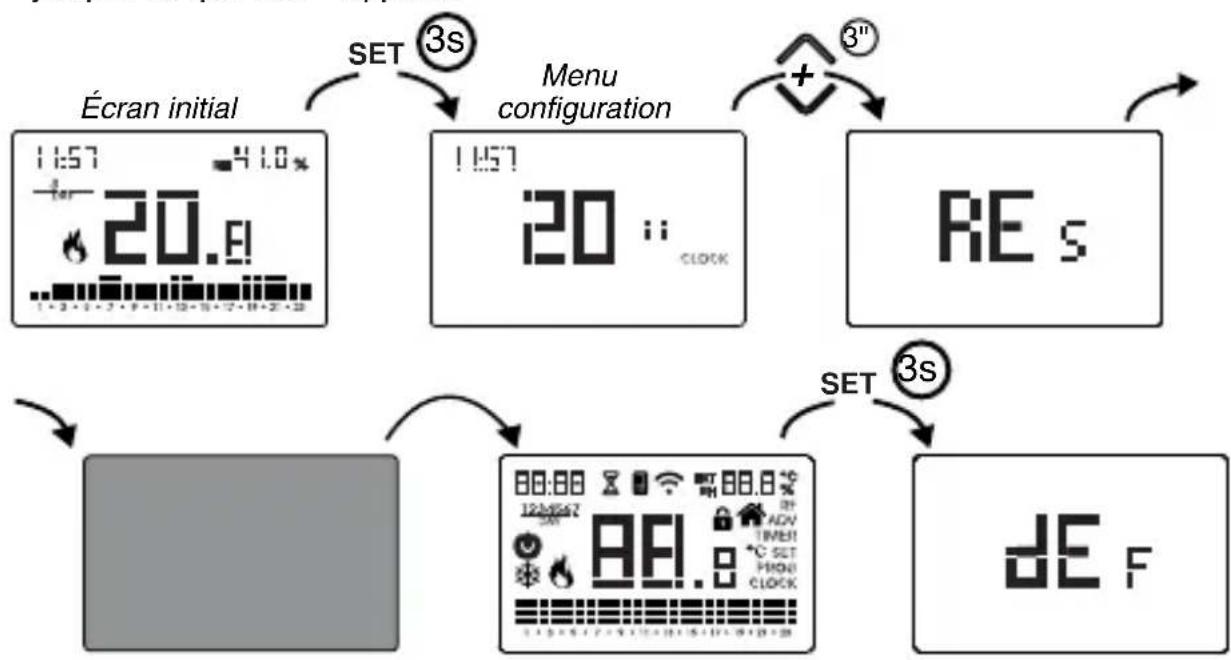

■ Réinitialisation de l'appareil Types de régulation - Caractéristiques techniques Normes de référence Programmes d'hiver Programmes d'été Page 26

Page 16

Page 17

Page 17

Page 18

Page 18

Page 19

Page 19

Page 20

Page 21

Page 21

Page 21

Page 21

Page 22

Page 23

Page 24

Page 24

Page 25

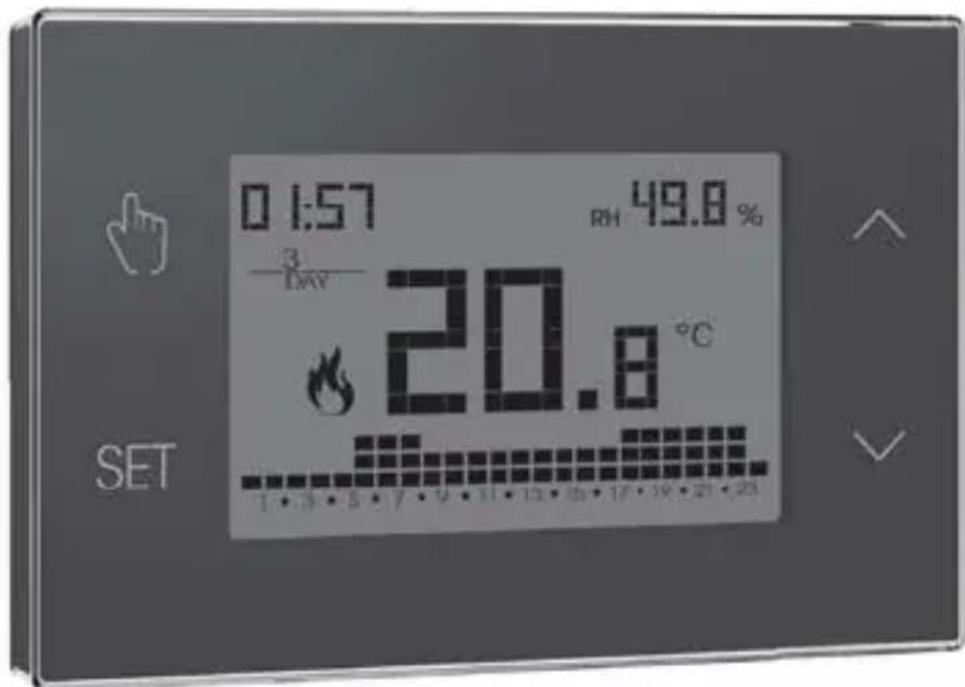

Chronothermostat mural alimenté par le secteur (230V), adapté au contrôle des systèmes de chauffage et de conditionnement.

L'appareil, par le relais bistable, agit sur le circuit de commande du brûleur ou de la pompe de circulation (chauffage), ou sur le circuit de commande du conditionneur (conditionnement), afin de garantir la température souhaitée.

L'appareil affiche également la valeur d'humidité relative grâce à la sonde intégrée.

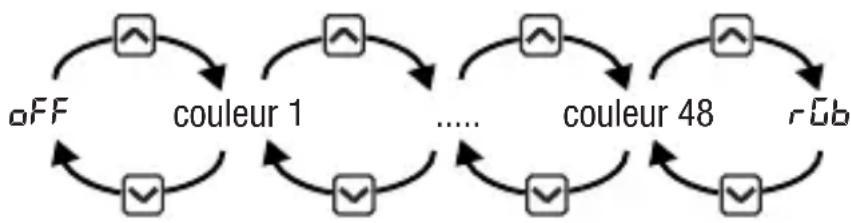

La couleur du rétroéclairage de l'écran peut être précisée par l'utilisateur parmi les 48 nuances sélectionnables. Il est également possible de régler le rétroéclairage pour qu'il varie en fonction de la différence entre la température mesurée et la température détectée.

Le rétroéclairage peut être toujours désactivé si l'appareil est installé par exemple dans des chambres à coucher.

Code	Modèle	Description
VE771600	Tuo Bianco	Chronothermostat hebdomadaire blanc
VE771700	Tuo Nero	Chronothermostat hebdomadaire noir

Notices de sécurité

Pendant l'installation et le fonctionnement du produit, il est nécessaire de respecter les indications suivantes:

1) L'appareil doit être installé par une personne compétente en respectant scrupuleusement les schémas de branchement. 2) Ne pas alimenter ni connecter l'appareil si l'une de ses parties est endommagée. 3) Après l'installation, l'inaccessibilité aux bornes de connexion sans l'utilisation d'outillages spéciaux doit être garantie. 4) On doit installer et faire fonctionner l'appareil en conformité aux règles en vigueur en matière de systèmes électriques. 5) Avant d'accéder aux bornes de connexion, vérifier que les conducteurs ne soient pas en tension. 6) Dans le système électrique, on doit installer sur l'instrument un dispositif de protection contre les surtensions. 7) L'appareil exécute actions de type 1B adapté pour milieux avec degré de pollution 2 et catégorie de surtension III (EN 60730-1).

Description de l'appareil

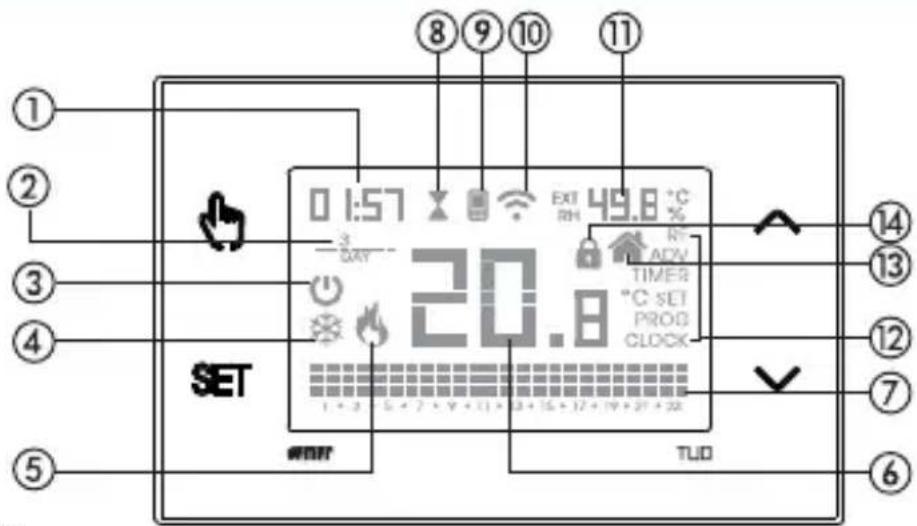

① Horloge ② Jour de la période ③ Fonctionnement éteint (4) Charge active (mode conditionnement) ⑤ Charge active (mode chauffage) ⑥ Température mesurée ⑦ Exécution du programme journalier divisé en 24 historiques, un pour chaque heure de la journée. Chaque heure est associée à l'une des 3 périodes:

• Température T1 - Température T2 - Température T3

(8) Fonction temporisée activée (9) (non utilisée) (10) (non utilisée) ⑪ Humidité relative mesurée 12 Menu de configuration:

RF (non utilisé)

ADV paramètres avancés de l'appareil

TIMER temporisations

SET températures du fonctionnement automatique T1, T2, T3

PROGRAMMES du fonctionnement automatique

CLOCK date et heures

(13) (non utilisé) ⑭ Verrouillage du clavier actif

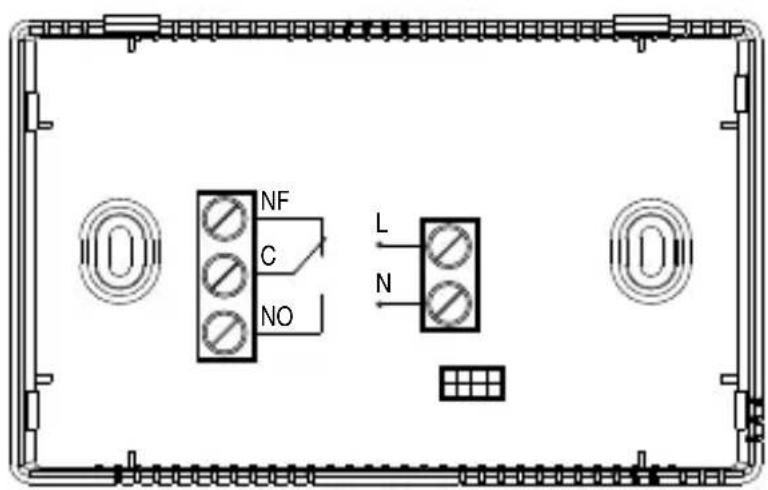

Schemas de branchement

Schéma de connexion pour alimentation des pompes de circulation, électrovannes, etc. à 230V~

Schéma de connexion pour le contrôle de la chaudière, pompes à chaleur, etc.

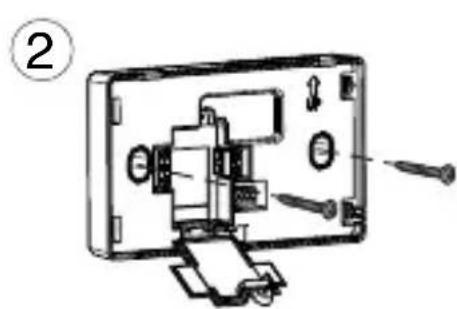

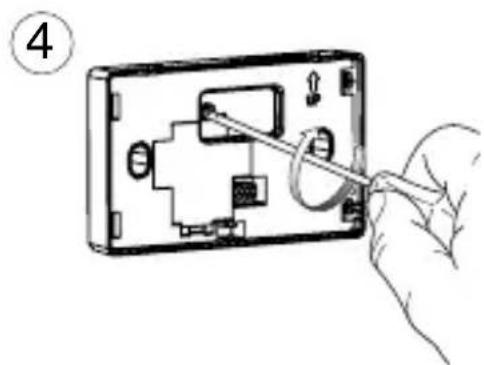

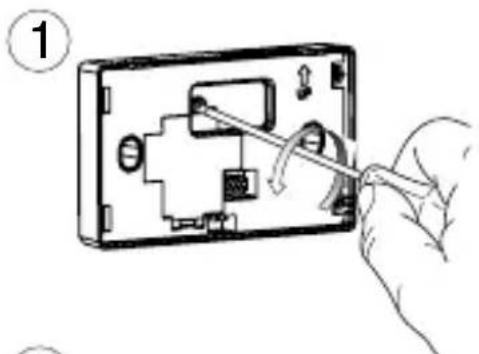

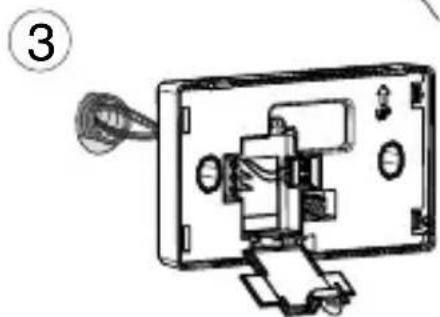

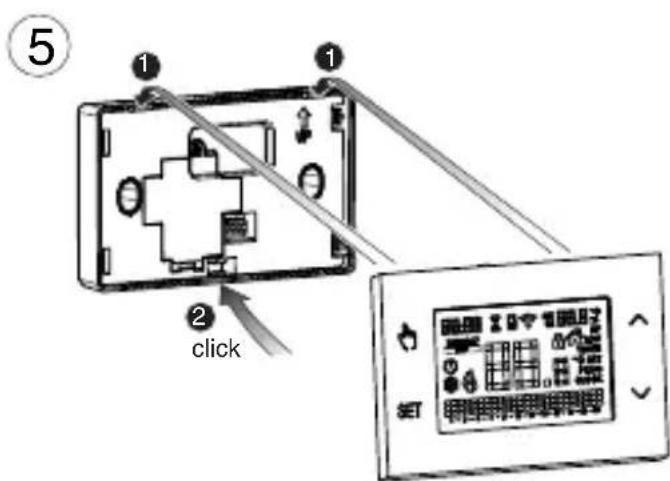

Installation de l'appareil

L'appareil peut être installé sur le mur ou pour couvrir la boîte encastrable à 3 modules (type 503).

Nous recommandons un positionnement à une hauteur de 1,5 mètres du sol, dans une zone qui respecte autant que possible les conditions de température moyennes de l'ensemble de l'environnement.

Evitez l'installation près des portes ou des fenêtres, dans les niches, derrière les portes et les rideaux ou dans des positions avec un excès ou une absence totale d'aération, afin d'éviter que la lecture de la température mesurée par la sonde ne soit en quelque sorte décalée.

Mode de fonctionnement

L'appareil peut fonctionner dans les 3 modes suivants:

Mode automatique

Il vous permet d'utiliser l'appareil comme un chronothermostat et la régulation de la température se déroule suivant le "profil" du programme défini.

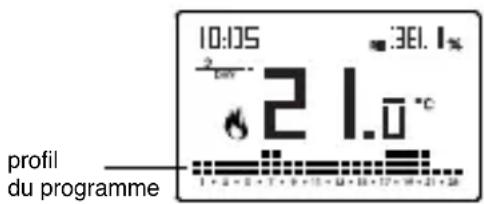

Le profil du programme attribue à chaque heure du jour une des 3 périodes T1, T2 ou T3.

Il est possible d'attribuer un programme différent à chaque jour de la semaine.

Dans l'exemple, l'appareil régule la température en fonction de la valeur de :

T2 de 00h00 à 06h00 et de 08h00 à 17h00

T3 de 6h00 à 8h00 et de 17h00 à 21h00

T1 de 21h00 à 24h00

Les valeurs de T1, T2 et T3 peuvent être définies par l'utilisateur

Mode manuel

Il vous permet d'utiliser l'appareil comme un thermostat et la régulation a lieu en fonction de la température Tm.

Mode d'arrêt

Il convient lorsque de longues périodes d'absence sont attendues.

Dans ce mode, l'appareil n'effectue aucune régulation. Cependant, s'il fonctionne en mode chauffage, il maintient une température minimum (température antigel) pour éviter un éventuel gel du système.

Pour passer du fonctionnement automatique au fonctionnement manuel

Pour passer du fonctionnement manuel au fonctionnement automatique

Pour passer du fonctionnement automatique (ou manuel) à l'arrêt et vice versa

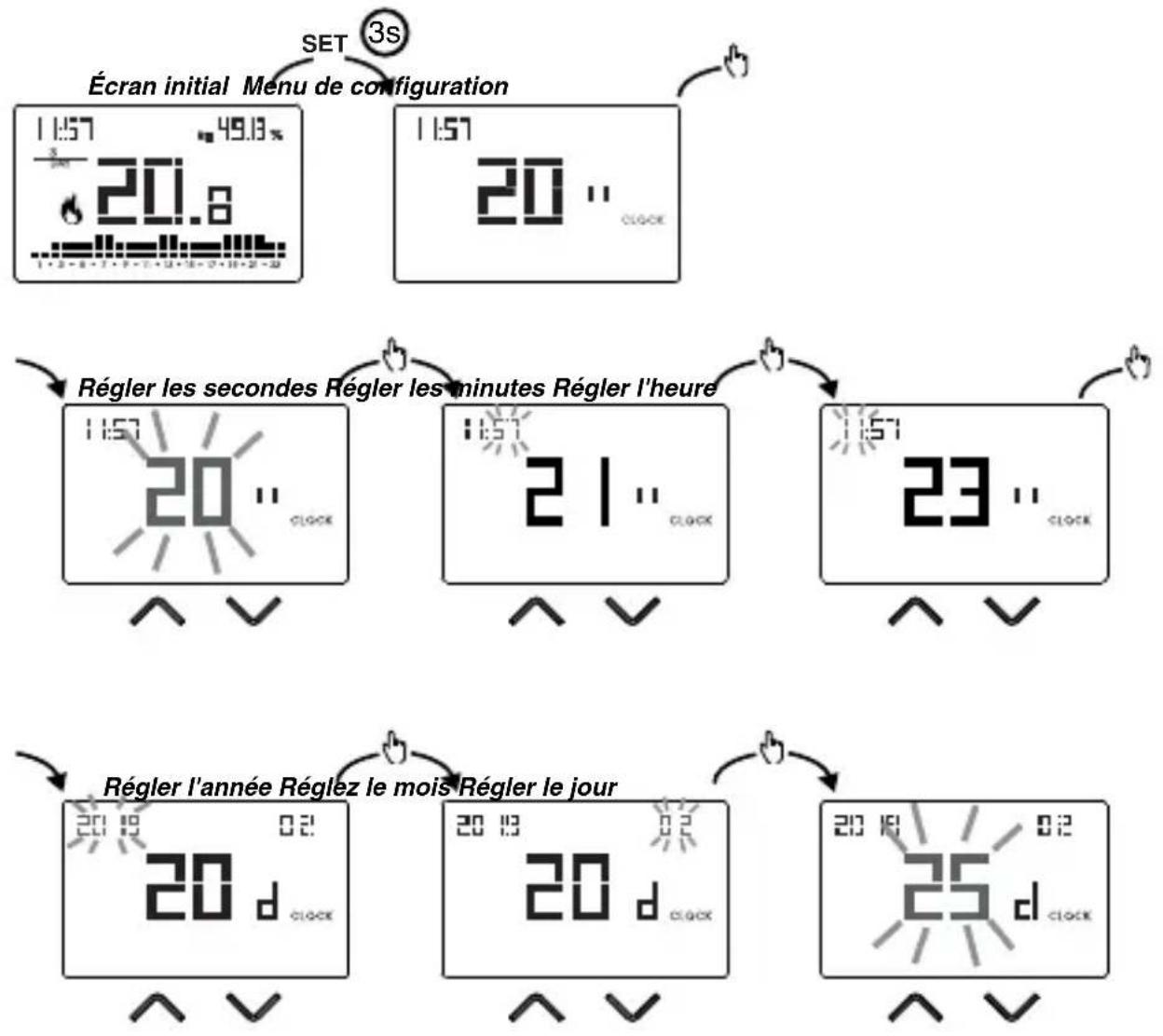

Menuclock - réglage de la DATE et de l'heure

Pour régler la date et l'heure, procédez comme suit:

Pour quitter le réglage de la date et de l'heure:

• appuyez une fois sur la touche SET pour revenir au menu de configuration
• appuyez deux fois sur la touche SET pour quitter le menu et revenir à l'écran initial
• pour modifier les réglages du changement d'heure été/hiver, maintenez

la touche enfoncée pendant une longue période

(voir "Configurer le changement d'heure été/hiver")

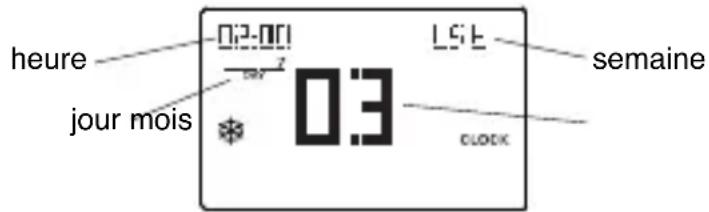

Configurer le changement d'heure été/hiver

Vous pouvez configurer l'appareil pour gérer indépendamment la mise à jour de l'heure d'été. Le réglage d'usine comprend:

• passage heures d'hiver → heures d'été (+1h) le dernier dimanche de mars à 2h00
• passage heures d'été → heures d'hiver (- 1h) le dernier dimanche d'octobre à 3h00

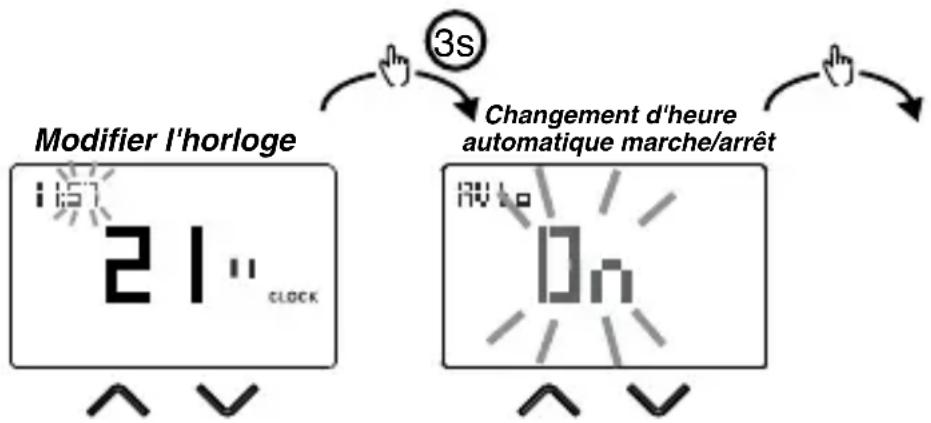

Pour modifier la configuration du changement d'heure été/hiver:

• quand vous modifiez un des paramètres de l'horloge

(secondes, minutes, heures, année, mois ou jour), maintenez la touche enfoncée pendant une longue période jusqu'à ce que Ruko apparaisse sur l'écran.

Si la fonction est activée (AUTO ON), pour chaque changement d'heure, il est nécessaire de régler :

• le jour de la période (1 = lundi..., 7 = dimanche)
• la semaine du mois (1st = premier, 2nd = deuxième,... LSt = dernier)
• le mois de l'année l'heure

en utilisant les touches et pour régler la valeur et la touche pour confirmer et passer au paramètre suivant.

Pour quitter la configuration du changement d'heure d'été/hiver:

• appuyez une fois sur la touche pour revenir au menu de configuration
• appuyez deux fois sur la touche pour quitter le menu

Note: changement heures d'hiver heures d'été est identifié par le symbole. Changement heures d'été heures d'hiver est identifié par le symbole.

Par exemple, en Italie, l'heure d'été commence le dernier (LST) Dimanche (7) de mars (03) à 2h00 et se termine le dernier (LST) Dimanche (7) d'octobre (10) à 03h00.

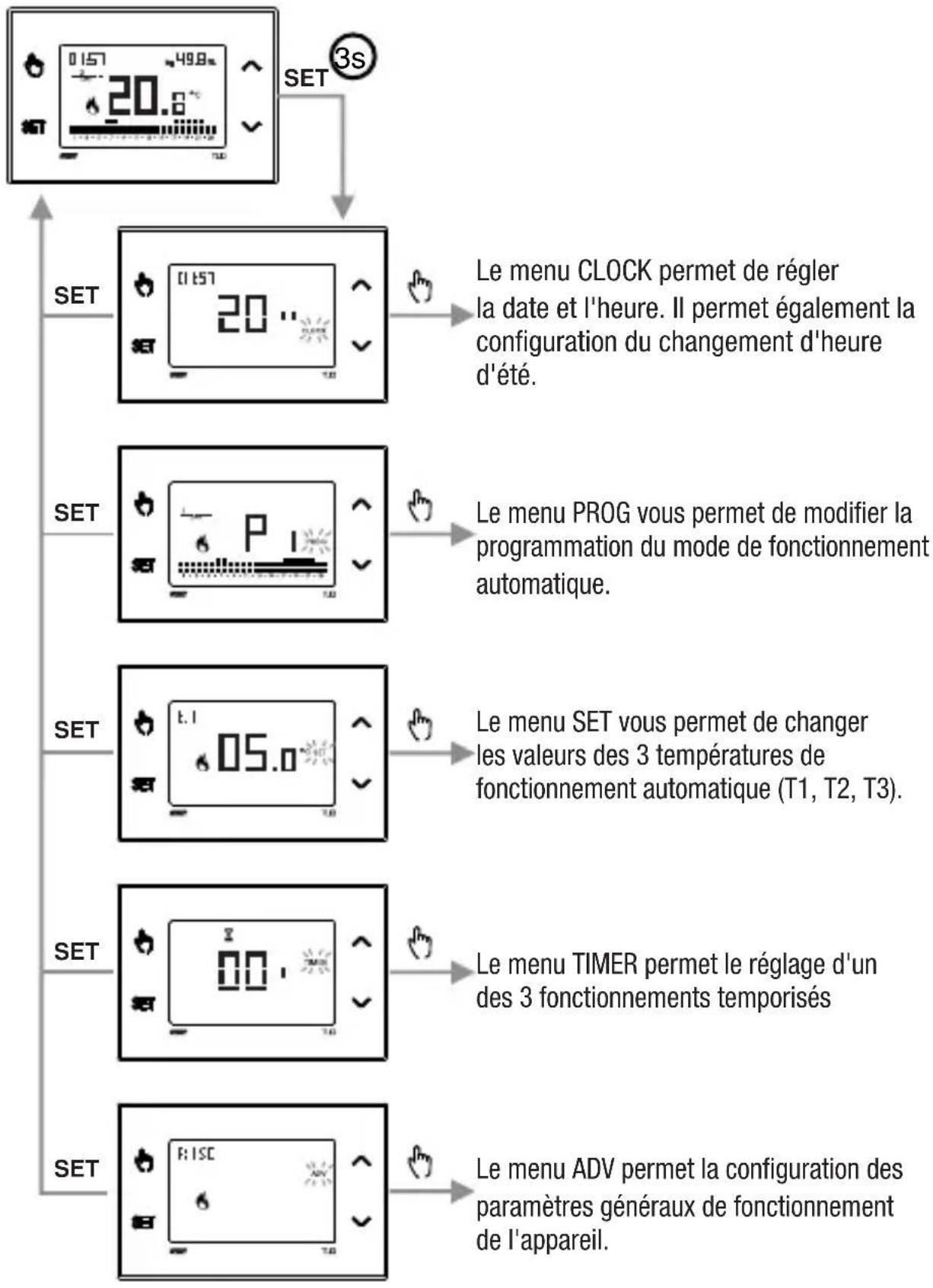

MENU PROG - réglage des programmes

Accédez au menu PROG pour modifier la programmation du fonctionnement automatique. Le réglage d'usine comprend :

programme P1 du lundi au vendredi - le programme P2 les samedi et dimanche

Si cette programmation ne répond pas à vos besoins, vous pouvez:

• attribuer un programme différent pour un ou plusieurs jours de la semaine
• modifier un ou plusieurs programmes existants en personnalisant leur profil, c'est-à-dire en attribuant différents niveaux de température pour une ou plusieurs heures de la journée.

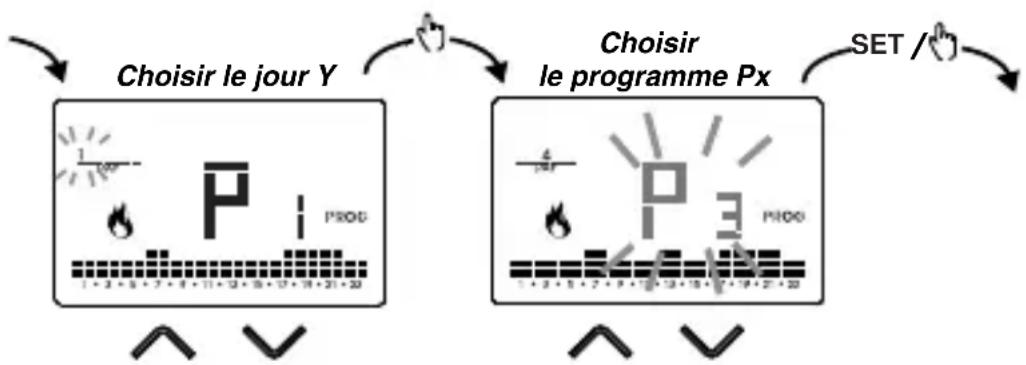

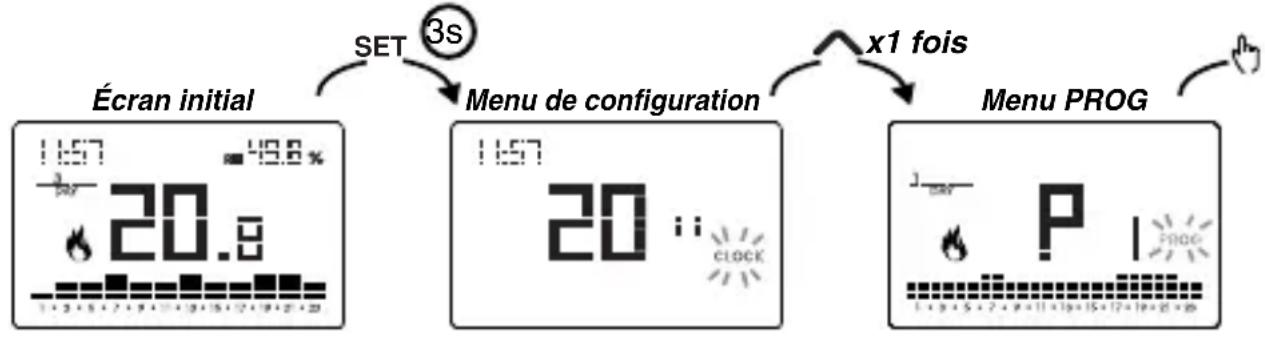

Comment désirer un programme différent pour le jour y

Si le programme répond à vos besoins:

• appuyez une fois sur la touche [BET] pour confirmer et désirir un autre jour pour attribuer un programme différent
• appuyez deux fois sur la touche SET pour revenir au menu de configuration
• appuyez trois fois sur la touche SET pour quitter le menu et revenir à l'écran initial

Si le domprogramme ne répond à vos besoins:

-Choisissez celui qui est le plus proche de vous et appuyez sur la touche pour personnaliser le profil (voir "Comment personaliser le profil d'un programme Px")

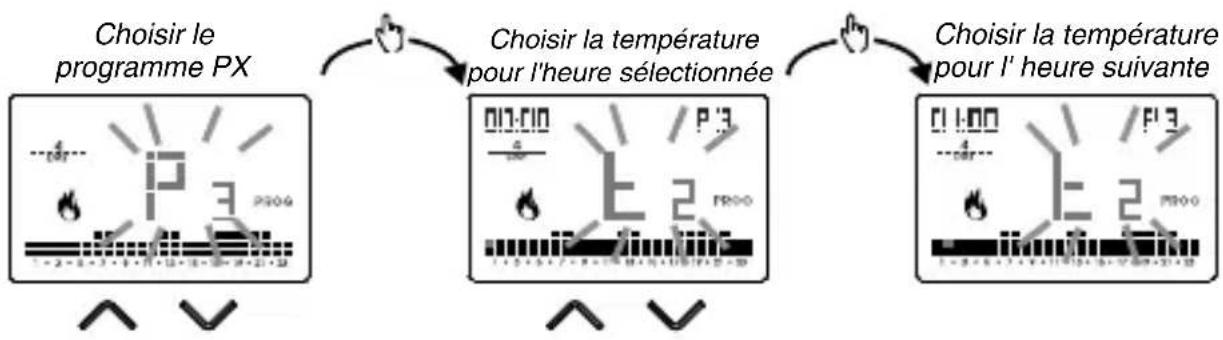

Comment personnaliser le profil d'un programme px

• à partir de minuit 00h00, appuyez sur les touches et pour attribuer à toutes les heures de la journée une des 3 températures possibles (T1, T2, T3) et la touche pour confirmer et passer à l'heure suivante.
• es informations détaillées sur le début de commutation, voir "Comment fonctionne le début de commutation"

Quand le profil du programme répond à vos besoins:

• Appuyez sur la touche pour quitter la personnalisation

Comment fonctionne le délambda de commutation

Définir un délai de commutation pour une heure spécifique pour maintenir, pendant la durée du retard, la valeur de température attribuée à l'heure précédente. Par exemple, si le programme comprend: T2 de 12 à 13 T3 de 13 à 14 avec un retard de 30 minutes le chronothermostat ajuste la température en fonction de la valeur de T2 de 12 à 13h30 et T3 de 13h30 à 14h00 Il est possible de définir des délais de 15, 30, 45 minutes, indépendants pour chaque heure de la journée.

Menuset- réglage de la temperature T1, T2, T3

Accédez au menu SET pour modifier les valeurs des 3 températures utilisées en fonctionnement automatique. Le réglage d'usine comprend :

• T1 = 5^ C,T2 = 15^ C,T3 = 18^ C (fonctionnement chauffage/hiver
• T1 = off, T2 = 23°C, T3 = 25°C (fonctionnement conditionnement/été)

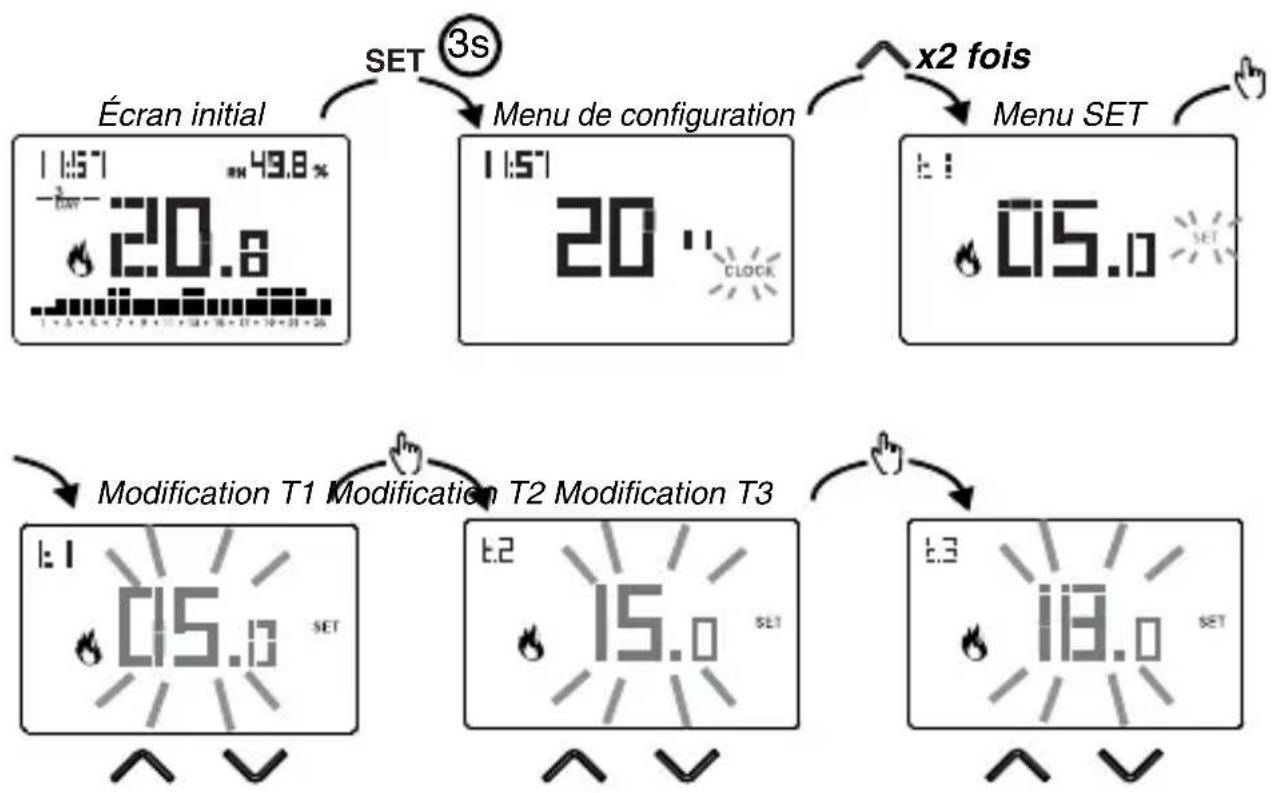

Comment modifier les valeurs des températures t1/t2/t3

Pour quitter la modification des températures:

• appuyez une fois sur la touche pour revenir au menu de configuration
• appuyez deux fois sur la touche SET pour quitter le menu et revenir à l'écran initial

Note: les valeurs de température comprises entre LO (valeur minimum)

et H (valeur maximum) sont autorisées.

Les valeurs d'usine sont: L0 = 2^, H1 = 50^ mais elles peuvent être modifiées via le menu ADV

Note : la condition T1 ≤ T2 ≤ T3 doit être respectée.

Menutimer- réglage de la temporisation

Définissez une temporisation pour maintenir le fonctionnement en cours pour la durée de la temporisation. 3 temporisations sont disponibles:

• Manuel temporisé: régalez une temporisation pendant le fonctionnement manuel pour maintenir ce fonctionnement jusqu'à ce que la temporisation expire. À la fin de la temporisation, l'appareil active le fonctionnement automatique.
• Automatique temporisé: définissez une temporisation pendant le fonctionnement automatique pour maintenir ce fonctionnement jusqu'à l'expiration de la temporisation. À la fin de la temporisation, l'appareil active le fonctionnement d'arrêt.
• Arrêt temporisé: définissez une temporisation pendant le fonctionnement d'arrêt pour maintenir ce fonctionnement jusqu'à ce que la temporisation expire.

À la fin de la temporisation, l'appareil active le fonctionnement automatique ou manuel, en fonction du fonctionnement qui était actif avant d'être éteint

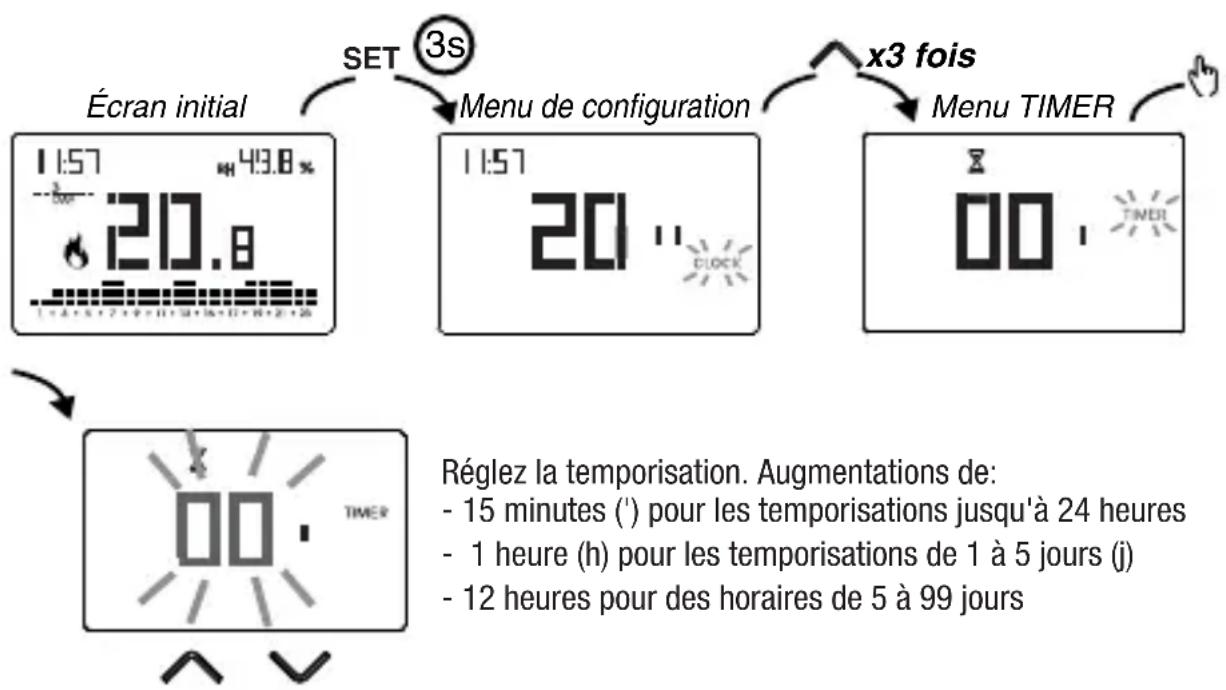

Comment définir une temporisation

Pour quitter la modification de la temporisation:

• appuyez une fois sur la touche [SET] pour revenir au menu de configuration
• appuyez deux fois sur la touche [SET] pour quitter le menu et revenir à l'écran initial

Lorsqu'une temporisation est en cours, le symbole est allumé.

Note: pour annuler une temporisation en cours ou pour quitter sans activer la temporisation, réglez 00'.

Note: la temporisation prend fin en cas de modification du mode de fonctionnement.

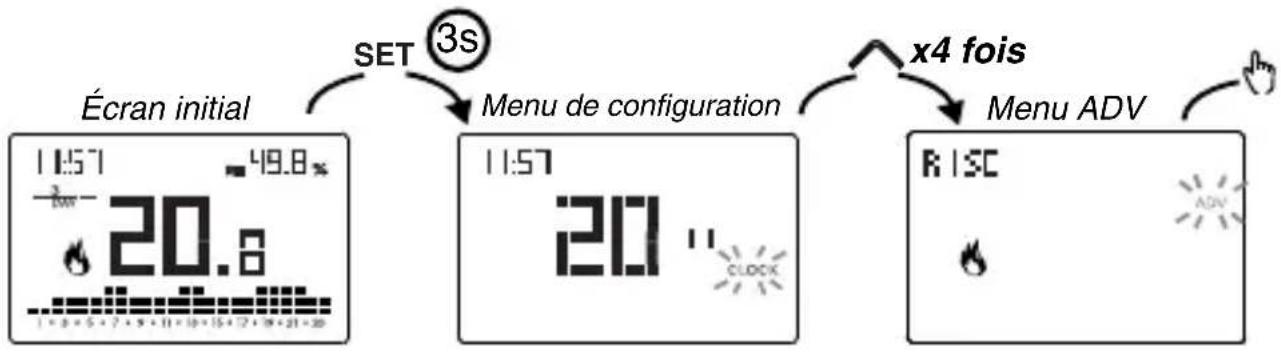

MENU ADV - réglage des paramètres avancés

Dans le menu ADV, les paramètres relatifs à la configuration avancée de l'appareil sont proposés en série. Appuyer sur:

• les touches et pour modifier la valeur du paramètre sélectionné
• la touche pour passer au paramètre suivant
• la touche SET pour quitter et confirmer les modifications

Note : l'appareil quitte le menu après environ 40 secondes sans appuyer sur aucune touche.

Régler:

• r 15c si l'appareil est connecté à un système de chauffage (fonctionnement hiver) cond si l'appareil est connecté à un système de conditionnement (fonctionnement été)

Valeur d'usine: r 15c (chauffage).

Type de régulation

(ce menu n'est actif que si mode de fonctionnement = chauffage)

Régler:

• pour désir la régulation marche/arrêt.

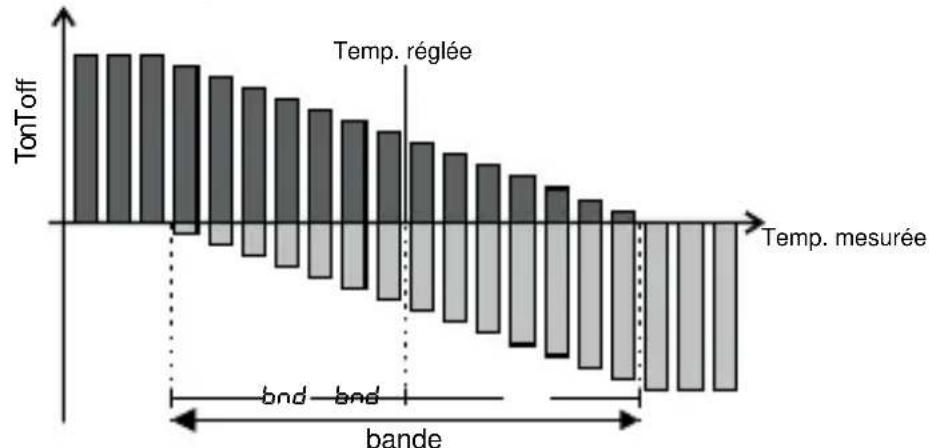

• pour désir la régulation proportionnelle.

Valeur d'usine : (marche/arrêt).

Note: la régulation marche/arrêt convient à la plupart des situations domestiques. Il est donc conseillé de ne modifier ce paramètre qu'en cas de réel besoin.

Pour des informations détaillées sur les caractéristiques des logiques de régulation marche/arrêt et proportionnelle, voir «Types de régulation» à la page 23.

Paramètres pour le type de régulation

(ce menu varie selon le type de régulation choisi)

Si le type de régulation choisi est marche/arrêt, réglez le différentiel d °C.

Valeurs autorisées: 0,1^ ÷ 1^.

Valeur d'usine: 0,3°C

Si le type de régulation choisi est proportionnel, définir la bande bnd et la période per.

Valeurs autorisées: 0,5^ ÷ 5^ (bande), 10, 20 ou 30 minutes (période).

Valeur d'usine: 0,5°C (bande),

10 minutes (période).

Pour des informations détaillées sur les paramètres des logiques de régulation, voir

"Types de régulation" à la page 23.

Température d'antigel

(ce menu n'est actif que si mode de fonctionnement = chauffage)

La température d'antigel évite le risque de gel du système quand sur le chronothermostat est réglé le fonctionnement d'arrêt

Valeurs autorisées: --- (exclu), 1^ ÷ 50^.

Valeur d'usine: 6°C

Note: le réglage "---" exclut la fonction d'antigel; dans ce cas, lorsque l'appareil est éteint, aucune température minimum n'est garantie.

Ajustement de la température mesurée

Dans des conditions d'installation particulières, il peut arriver que la température mesurée par l'appareil s'écarte de la température moyenne dans la pièce. Dans ce cas, introduisez un ajustement de la température avec le menu RdJ.

Valeurs autorisées: -5°C à 5°C.

Valeur d'usine: 0°C

Note: la valeur de température affichée sur l'écran pendant le fonctionnement normal inclut le réglage introduit.

Température régable minimum/maximum

Dans des conditions d'installation particulières, par exemple dans des bâtiments publics, des hôtels, etc., il peut être utile de limiter l'intervalle de valeurs que les températures T1/T2/T3 et Tm peuvent assumer, afin d’éviter des réglages incorrects par l'utilisateur.

• Lô est la limite inférieure Valeurs autorisées: 2°C ÷ H Valeur d'usine: 2°C

Valeurs autorisées: ÷ 150^ Valeur d'usine: 50°C

Mot de passe pour le verrouillage des touches

Dans des conditions d'installation spéciales, comme dans des bâtiments publics, des hôtels, etc., il peut être nécessaire de verrouiller le clavier pour empêcher des personnes non autorisées de modifier les paramètres.

Pour activer le verrouillage du clavier, définir un mot de passe entre 001 et 999.

Pour désactiver le verrouillage, maintenez la touche ☑ enfoncée jusqu'à ce que "--" soit défini.

Lorsque le verrouillage du clavier est activé, l'écran affiche le symbole et après avoir appuyé sur une touche, bLCc apparait.

Pour savoir comment déverrouiller le clavier, voir page 21.

Compteur d'heures de fonctionnement du système

Il affiche les heures de fonctionnement du système (contacts du relais sur C-NA).

L'appareil a deux compteurs (5 chiffres) indépendants pour le fonctionnement de chauffage et pour le fonctionnement de conditionnement, mais seul le compteur du mode de fonctionnement sélectionné est affiché.

Pour réinitialiser le compteur, pendant l'affichage maintenez la touche enfoncée pendant longtemps.

Le décompte maximum est de 65535h (environ 7 ans), lorsque ce chiffre est atteint, le compteur reprend le décompte à partir de 0h.

Rétroéclairage de l'écran

Le rétroéclairage de l'écran peut être:

• éteinte (bleu après avoir appuyé sur une touche)
• fixe dans une couleur qui peut être parmi 48 variantes

• variable basée sur la différence entre la température mesurée et celle régée:
• bleu lorsque la température mesurée est inférieure d'au moins 0,5°C à cette réglée (et après avoir appuyé sur une touche)
• vert lorsque la différence entre la température mesurée et celle réglée est inférieure à 0,5°C en valeur absolue (et en cas de fonctionnement d'arrêt)
• rouge lorsque la température mesurée est supérieure à la température régée d'au moins 0,5°C

Le rétroéclairage peut également être activé/désactivé depuis l'écran initial en maintenant enfoncée la touche pendant longtemps.

Affichage de la température quotidienne minimum/maximum

L'appareil enregistre les valeurs de la température et de l'humidité minimum et maximum mesurées pendant la journée.

Affichage de l'humidité relative

L'appareil affiche la valeur de l'humidité mesurée par la sonde en haut à droite, tant qu'elle est dans l'intervalle 20% ÷ 90% HR. Sinon, l'appareil affiche "---".

Le réglage de l'humidité n'est pas possible.

Déroverrouiller le clavier

Lorsque le verrouillage des touches est activé, l'appareil règle la température en utilisant le programme défini. Dans cette condition, après avoir appuyé sur une touche, l'écran affiche "BLOC"

Pour déverrouiller le clavier:

1. Pendant que "bloc" est affiché, maintenez enfoncée l'une des 4 touches pendant longtemps jusqu'à ce que l'écran affiche "- - -".
2. Entrez le mot de passe correct avec les touches et confirmez avec la touche

Le clavier reste déverrouillé pendant environ 45 secondes de la première pression sur une touche, après quoi le clavier réactive le verrouillage.

Pour déverrouiller le clavier, voir page 19.

Réinitialisation de l'appareil

Effectuez une réinitialisation pour annuler les réglages effectués et ramener l'appareil dans les conditions dans lesquelles il se trouvait dès qu'il a été retiré du paquet.

Pour réinitialiser:

1. À partir de l'écran initial, maintenez la touche enfoncée pour accéder au menu de configuration. CLOCK clignote.
2. maintenez simultanément les touches et enfoncées jusqu'à ce que "RÉS" apparaisse sur l'écran.
3. lorsque l'écran affiche tous les segments, maintenez la touche SET enfoncée jusqu'à ce que "DEF" apparaisse.

Pour réinitialiser si le verrouillage des touches est actif et on ne connait pas le mot de passe de déverrouillage, il est nécessaire de déconnecter et de reconnecter l'alimentation électrique et, lorsque l'écran affiche tous les segments, maintenez la touche SET enfoncée jusqu'à ce que "dEF" apparaisse.

Mode de fonctionnement	chauffage (hiver)	Température régable minimum	2 °C
Type de régulation marche/arrêt		Température régable maximum	50 °C
Différentiel (marche/arrêt) 0,3 °C		Fonctionnement du compteur d'heures	0 h
Bande (proportionnelle) 0,5 °C		Changement d'heure d'établit automatique	actif(selon les règles de l'UE)
Période (proportionnelle) 10 minutes		Rétroéclairage actif
Température antigel OFF 6 °C		Mot de passer de verrouillage des touches	désactivé
Adj. température ADJ 0 °C

Régulation marche/arrêt

Avec la régulation marche/arrêt, l'appareil active le chauffage (conditionneur) jusqu'à ce que la température mesurée soit inférieure (supérieure) à la température régée. Afin d'éviter l'oscillation à cheval sur la température régée qui entraînerait la mise en marche et l'arrêt continus du système, un différentiel (ou hysteresis) est introduit. De cette façon, le système est mis en marche:

• en chauffage, lorsque la température ambiance descend en dessous de la valeur "température régée - différentiel" et reste allumée jusqu'à ce que la température de consigne soit atteinte.
• en conditionnement, lorsque la température ambiance dépasse la valeur «température régée + différentiel» et reste allumée jusqu'à ce que la température régée soit atteinte.

Le différentiel peut être réglé à partir du menu ADV (voir page 17).

Prenez en considération qu'un différentiel faible (0,1^ - 0,2^) entraîne une mise en marche plus fréquente du système, mais la température sera plus uniforme qu'une valeur élevée (0,9^ - 1^).

Régulation proportionnelle (uniquement pour fonctionnement = chauffage)

La régulation proportionnelle permet de maintenir la température ambianté plus constante et est basée sur le concept de bande et de période.

La bande de régulation est l'intervalle de température (centré sur le setpoint) dans lequel s'effectue la régulation proportionnelle.

La période de régulation est la durée du cycle de régulation (Heure d'allumage Ton + Heure d'extinction Toff). Le fonctionnement est décrit dans le schéma suivant:

• 10 minutes pour les systèmes à faible inertie thermique (fan-coil)
• 20 minutes pour les systèmes à inertie thermique moyenne (radiateurs en aluminium)
• 30 minutes pour les installations à forte inertie thermique (radiateurs en fonte)

• bande étroite (0,5^) pour les systèmes à faible inertie thermique
• bande large (5^) pour les systèmes à forte inertie thermique

• Alimentation: 230V AC ± 15% 50/60 Hz
• Réserve de charge (en cas de panne de courant) : 12 heures environ Sortie : relais bistable avec contact en échange 5A/250V AC
• Programmation hebdomadaire avec 3 températures régables: T1, T2, T3 Résolution quotidienne: 1h
• Délai de mise en marche réglable entre 15, 30 ou 45 minutes (indépendant pour chaque heure)
• Échelle de température mesurée: 0^ ÷ +50^
• Résolution de la température mesurée et affichée: 0,1°
• Champ de régulation de la température: 2,0^ ÷ +50^
• Mise à jour de la mesure : toutes les 20 secondes
• Précision de mesure: ± 0,5°C
• Régulation de la température:
• marche/arrêt avec différentiel réglable entre 0,1°C et 1°C - proportionnelle avec bande et période de régulation réglables Mode de fonctionnement: chauffage (hiver) ou conditionnement (été)
• Rétroéclairage de l'écran configurable
• Affichage de l'humidité relative (la régulation n'est pas autorisée) Champs affichés: 20% ÷ 90% HR
• Précision: 1% HR
• Changement automatique heures d'hiver/heure d'été
• Verrouillage du clavier avec mot de passe pour l'installation dans les lieux publics
• Installation murale (ou pour recouvrir la boîte 503)
• Bornes pour câbles avec section de 1,5 mm²
• Température de fonctionnement: 0^ ÷ +50^
• Humidité de fonctionnement: 20% ÷ 90% sans condensation
• Température de stockage: -20^ ÷ +65^
• Degré de protection: IP: XXD

NORMES De reference

La conformité aux Directives Communautaires

2014/35/UE (LVD)

2014/30/UE (EMCD)

est déclarée en référence aux normes harmonisées suivantes:

EN 60730-2-7, EN 60730-2-9

PROGRAMMES D'HIVER
