TJ4520TN - Imprimante d'étiquettes BROTHER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'imprimante	Imprimante d'étiquettes thermique
Résolution d'impression	300 x 300 dpi
Vitesse d'impression	Jusqu'à 110 mm/s
Largeur d'impression	Jusqu'à 108 mm
Connectivité	USB, Ethernet, Wi-Fi
Compatibilité	Windows, macOS, Linux
Capacité du rouleau d'étiquettes	Jusqu'à 150 mm de diamètre
Type de ruban	Ruban thermique direct
Maintenance	Nettoyage régulier de la tête d'impression recommandé
Sécurité	Conforme aux normes de sécurité électrique
Dimensions	320 x 200 x 200 mm
Poids	2,5 kg
Garantie	1 an

FOIRE AUX QUESTIONS - TJ4520TN BROTHER

Comment connecter l'imprimante BROTHER TJ4520TN à mon ordinateur ?

Pour connecter l'imprimante BROTHER TJ4520TN à votre ordinateur, utilisez le câble USB fourni ou configurez la connexion sans fil via les paramètres de l'imprimante.

Que faire si l'imprimante ne s'allume pas ?

Vérifiez que l'imprimante est correctement branchée à une prise de courant fonctionnelle. Assurez-vous que le câble d'alimentation est en bon état.

Comment remplacer le rouleau d'étiquettes ?

Ouvrez le couvercle de l'imprimante, retirez le rouleau d'étiquettes usagé, insérez le nouveau rouleau en vous assurant qu'il est correctement positionné, puis fermez le couvercle.

Pourquoi l'imprimante n'imprime-t-elle pas correctement ?

Vérifiez le niveau d'encre ou de ruban, assurez-vous que les étiquettes sont correctement chargées et que le format d'impression est correctement configuré dans le logiciel.

Comment nettoyer la tête d'impression ?

Utilisez un coton-tige légèrement imbibé d'alcool isopropylique pour nettoyer délicatement la tête d'impression. Assurez-vous que l'imprimante est éteinte avant de procéder.

Comment résoudre les problèmes de connexion sans fil ?

Vérifiez que l'imprimante et le routeur sont allumés et à portée. Essayez de redémarrer l'imprimante et le routeur, puis reconnectez l'imprimante au réseau Wi-Fi.

Que faire si l'imprimante affiche un message d'erreur ?

Consultez le manuel de l'utilisateur pour le code d'erreur spécifique. Cela peut nécessiter un redémarrage de l'imprimante ou une vérification des consommables.

Est-ce que l'imprimante est compatible avec Windows et Mac ?

Oui, l'imprimante BROTHER TJ4520TN est compatible avec les systèmes d'exploitation Windows et Mac. Assurez-vous de télécharger les pilotes appropriés sur le site de Brother.

Comment mettre à jour le firmware de l'imprimante ?

Visitez le site de Brother pour télécharger la dernière version du firmware. Suivez les instructions fournies pour effectuer la mise à jour.

Où puis-je trouver des pièces de rechange pour mon imprimante ?

Les pièces de rechange peuvent être achetées sur le site officiel de Brother ou auprès de revendeurs agréés.

MODE D'EMPLOI TJ4520TN BROTHER

Guide de l'utilisateur

(français)

Informations sur le copyright

Le copyright dans ce manuel, le logiciel et le micrologiciel de l'imprimante décrits par la présente sont la propriété de Brother. Tous droits réservés.

Les informations contenues dans ce document peuvent être modifiées sans préavis et ne représentent pas un engagement de la part de la société. Aucune partie de ce manuel ne peut être reproduite ou transmise par quelque moyen que ce soit, à toute autre fin que l'utilisation personnelle par l'acheteur, sans l'autorisation expresse écrite de la société.

Marques commerciales

Wi-Fi ^® est une marque commerciale déposée de Wi-Fi Alliance ^® .

Les logos et le mot Bluetooth® sont des marques commerciales déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Brother Industries, Ltd. se fait sous licence.

CG Triumvirate est une marque commerciale d'Agfa Corporation. La police CG Triumvirate Bold Condensed est sous licence de Monotype Corporation. Toutes les autres marques commerciales appartiennent à leurs propriétaires respectifs.

Tous les noms commerciaux et noms de produits d'autres sociétés apparaissant sur les produits Brother, les documents connexes et tout autre matériel sont des marques commerciales ou des marques déposées de ces sociétés respectives.

Les modèles ne sont pas disponibles dans tous les pays et régions.

Contenu

1. Introduction.... 1

1.1 Introduction du produit.... 1
1.2 Référence produit supplémentaire.... 1

2. Présentation des opérations ...... 2

2.1 Déballer l'imprimante d'étiquettes et vérifier les composants.... 2
2.2 Vue d'ensemble de l'imprimante.... 3

2.2.1 Vue avant.... 3
2.2.2 Vue intérieure 5
2.2.3 Vue arrière 7

2.3 Panneau de commande....9

2.3.1 Voyants LED et boutons 10
2.3.2 Icônes de l'écran d'accueil.... 11
2.3.3 Présentation de l'écran.... 12

3. Configuration de votre imprimante.... 18

3.1 Branchement du cordon d'alimentation 18
3.2 Chargement du ruban.... 19
3.3 Retrait du ruban usé 22
3.4 Chargement du support.... 23

3.4.1 Chargement d'un rouleau d'étiquettes.... 23
3.4.2 Chargement d'un support externe 27

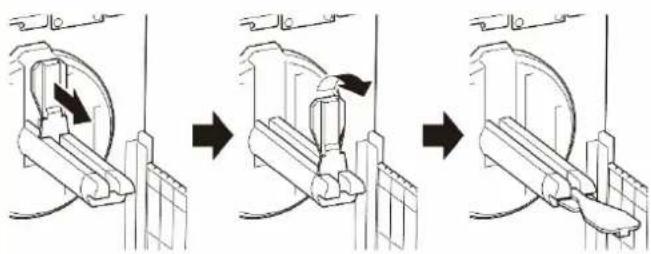

3.4.3 Chargement du support en mode Prédécollage (En option pour TJ-4420TN/TJ-4520TN/TJ-4620TN).... 30

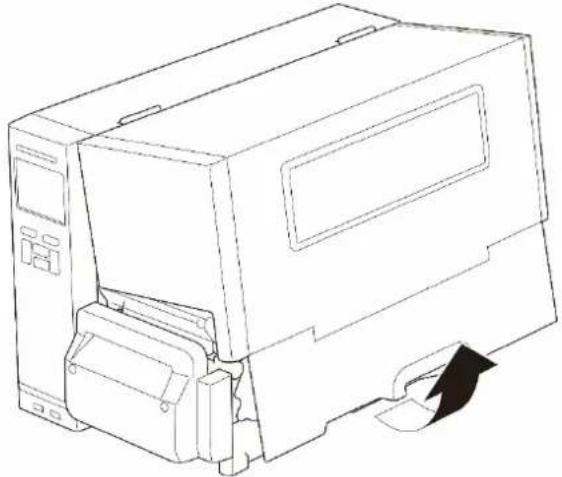

3.4.4 Chargement du support en mode Cutter (En option pour TJ-4420TN/TJ-4520TN/TJ-4620TN).... 35
3.4.5 Chargement du support en mode Enrouleur (En option pour TJ-4422TN/TJ-4522TN).... 39

4. Améliorer la qualité d'impression.... 44

4.1 Régler la tension de la tête d'impression pour améliorer la qualité d'impression 44
4.2 Régler la tension du ruban pour éviter les plis sur les étiquettes ..... 45

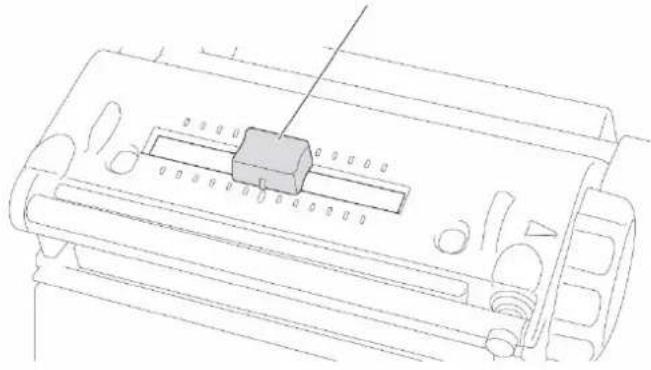

4.2.1 Régler la tension du ruban.... 45
4.2.2 Changer les réglages d'obscurité/densité d'impression.... 48
4.2.3 Essayer différents supports 48

5. Impression 49

5.1 Installation du pilote d'imprimante 49

5.1.1 Connexion USB (Windows/Mac/Linux).... 50

5.1.2 Connexion Bluetooth (Windows) 51

5.1.3 Connexion à un réseau Wi-Fi (Windows) 52

5.1.4 Connexion à un réseau câblé (Windows) 53

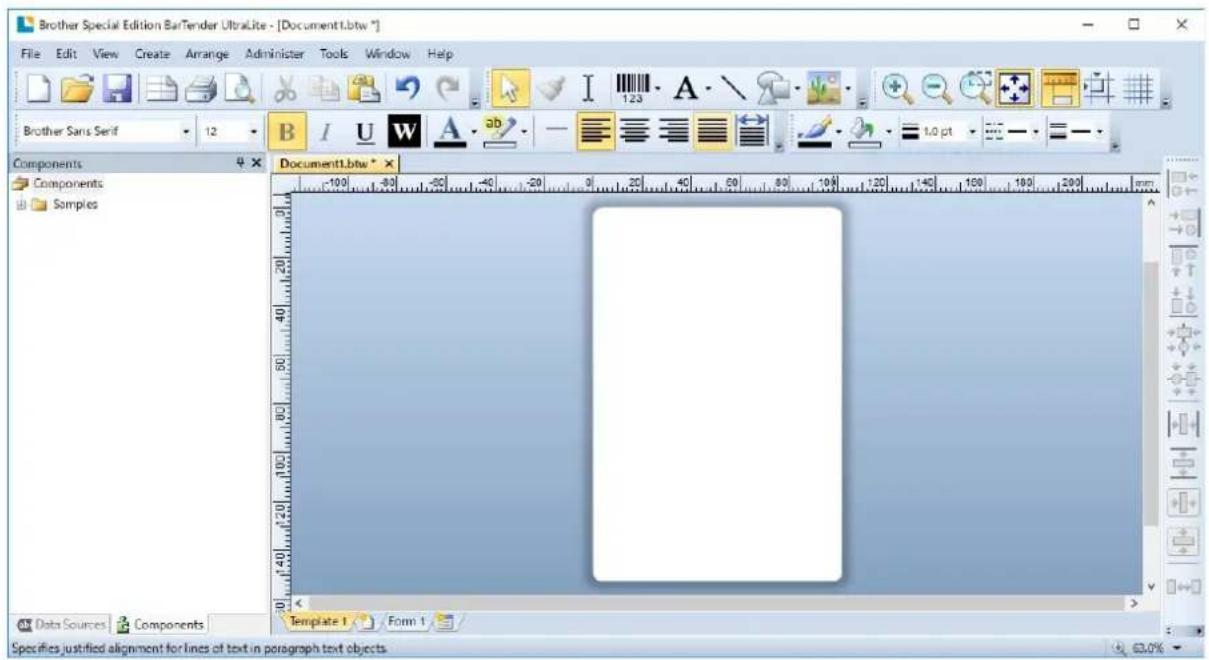

5.2 Création et impression d'étiquettes avec BarTender.... 54

1. Utilisation 55

6.1 Utilitaires à l'allumage....55

6.1.1 Calibrage du capteur de ruban et de marques noires/d'espacement .... 56

6.1.2 Calibrage du capteur de marques noires/d'espacement, autotest et entrée en mode Dump 57

6.1.3 Initialisation de l'imprimante.... 61

6.1.4 Calibrage du capteur papier (pour le capteur de marques noires) ..... 62

6.1.5 Calibrage du capteur papier (pour le capteur d'espacement).... 62

6.1.6 Ignorer le programme AUTO.BAS 63

1. Modifier les paramètres de l'imprimante....64

7.1 Menu Réglages....64

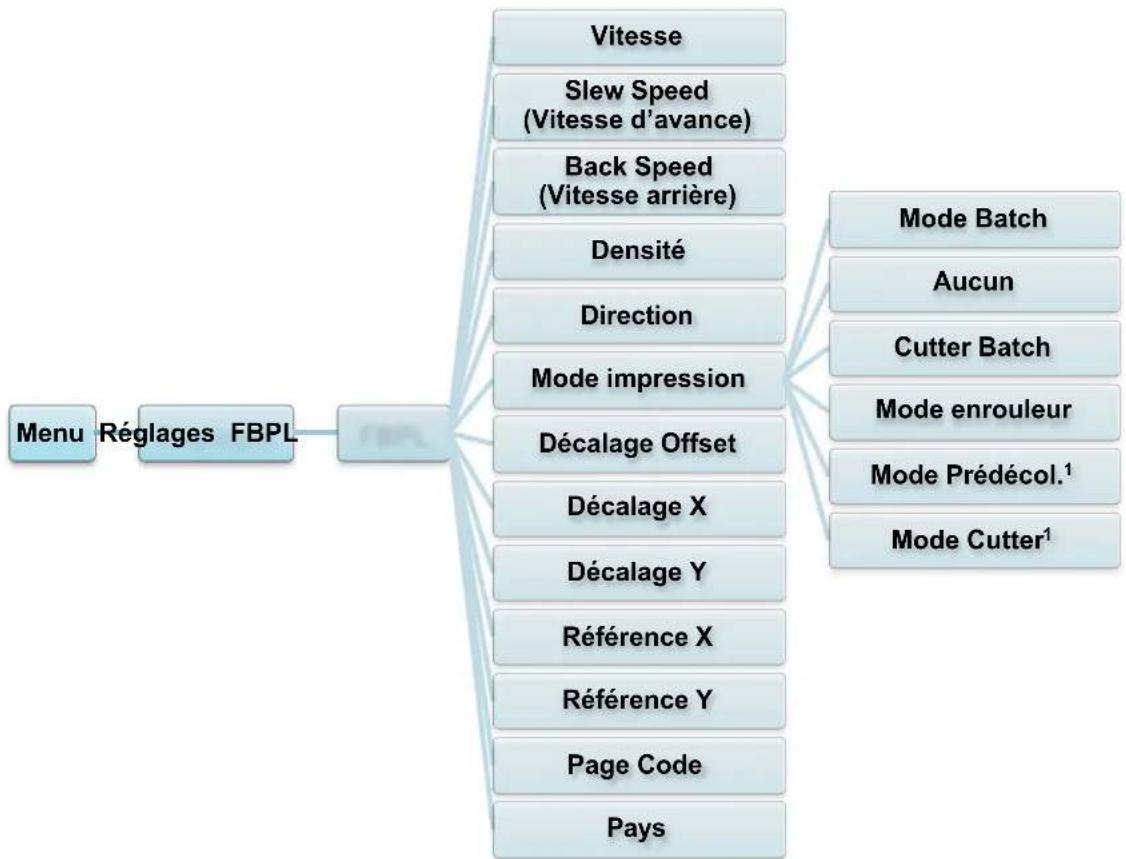

7.1.1 Paramètres FBPL 65

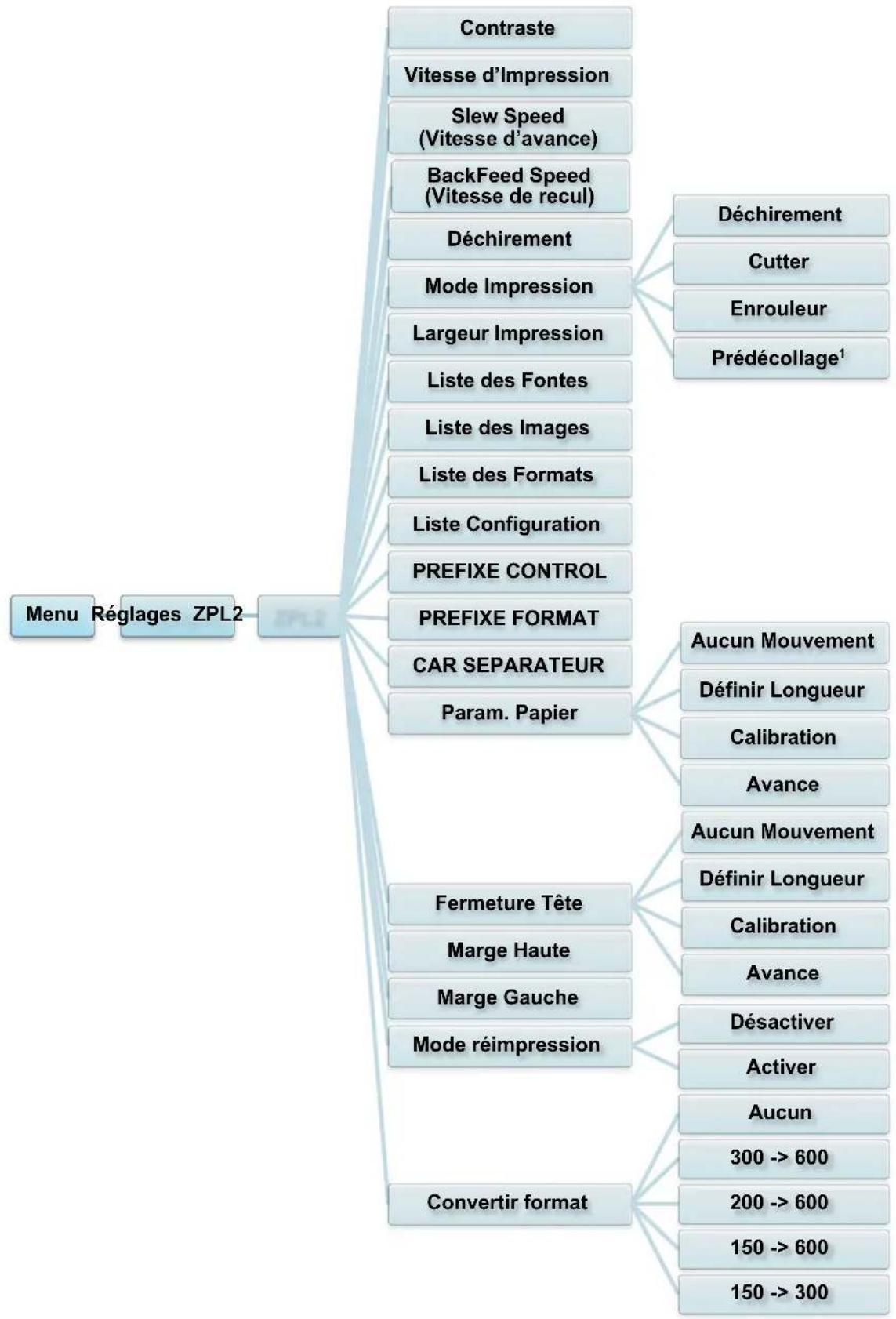

7.1.2 Paramètres ZPL2....67

7.2 Paramètres du capteur 70

7.3 Paramètres d'interface....71

7.3.1 Réglages de l'interface réseau 71

7.3.2 Paramètres de communication 72

7.3.3 Paramètres Ethernet.... 73

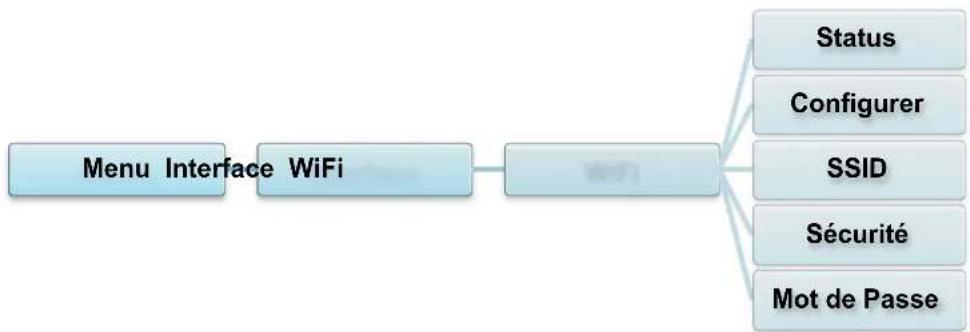

7.3.4 Paramètres Wi-Fi.... 74

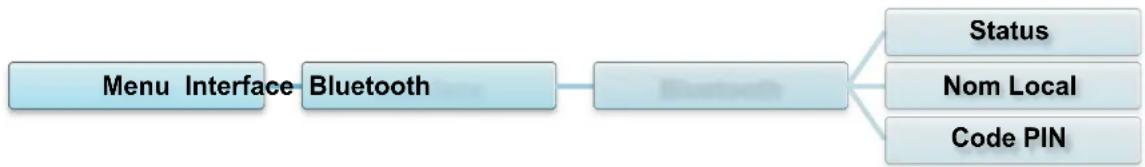

7.3.5 Paramètres Bluetooth 76

7.5 Gestionn. fich....78

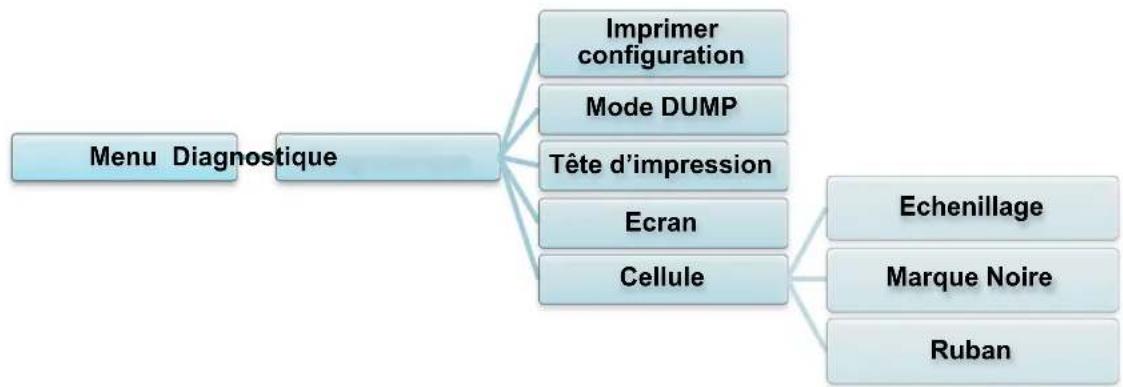

7.6 Fonctions de diagnostic.... 79

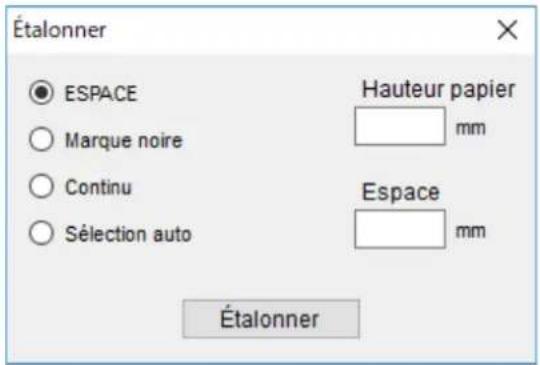

8.2 Étalonnage automatique du capteur papier à l'aide de BPM.... 81

1. Spécifications du produit....82

9.1 Cartes microSD recommandées.... 85

1. Dépistage des pannes 86

10.1 Problèmes courants.... 86

10.2 Messages d'erreur 89

1. Maintenance 90

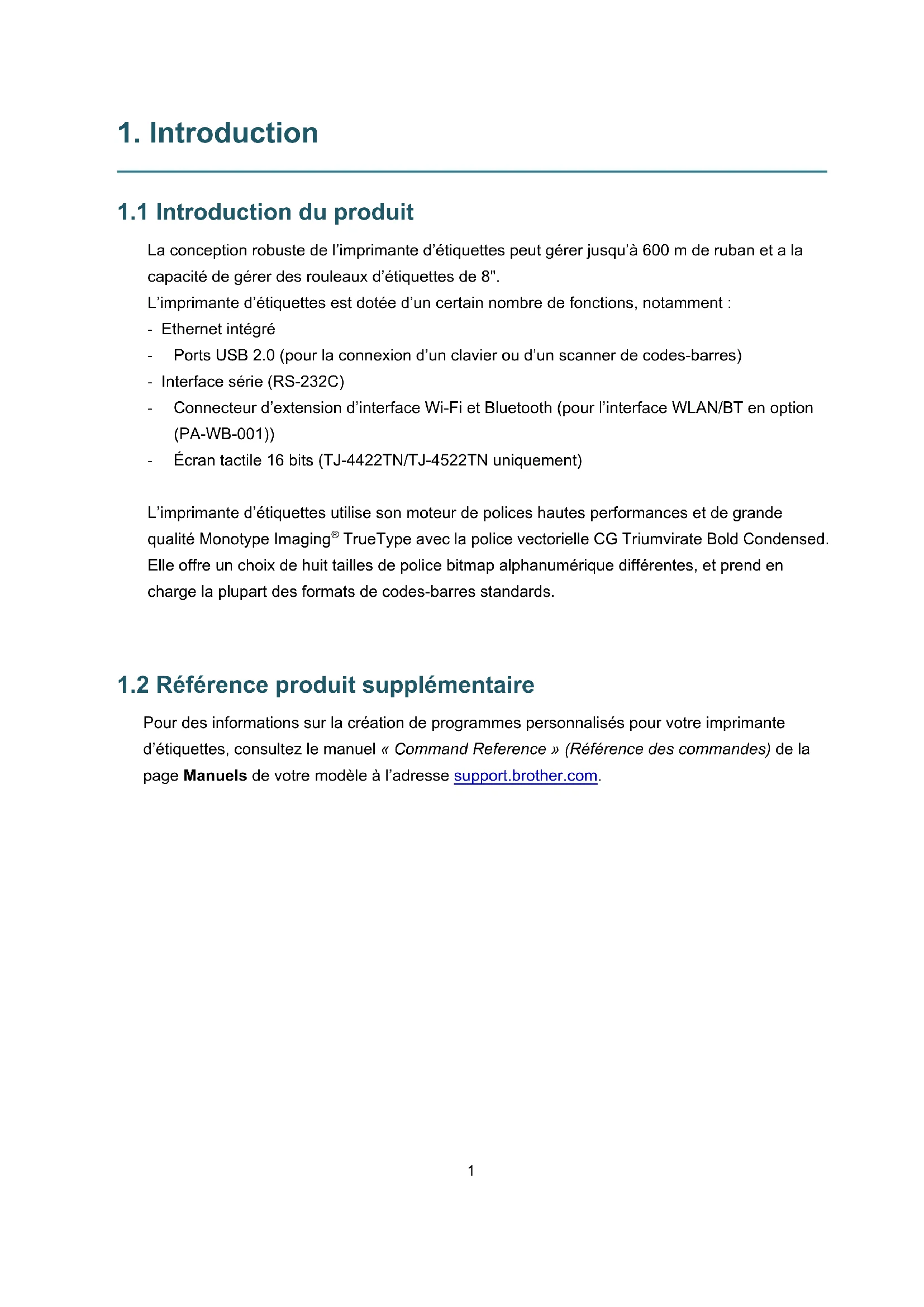

1. Introduction

1.1 Introduction du produit

La conception robuste de l'imprimante d'étiquettes peut gérer jusqu'à 600 m de ruban et a la capacité de gérer des rouleaux d'étiquettes de 8".

L'imprimante d'étiquettes est dotée d'un certain nombre de fonctions, notamment :

• Ethernet intégré
• Ports USB 2.0 (pour la connexion d'un clavier ou d'un scanner de codes-barres)
• Interface série (RS-232C)
• Connecteur d'extension d'interface Wi-Fi et Bluetooth (pour l'interface WLAN/BT en option (PA-WB-001))
• Écran tactile 16 bits (TJ-4422TN/TJ-4522TN uniquement)

L'imprimante d'étiquettes utilise son moteur de polices hautes performances et de grande qualité Monotype Imaging® TrueType avec la police vectorielle CG Triumvirate Bold Condensed. Elle offre un choix de huit tailles de police bitmap alphanumérique différentes, et prend en charge la plupart des formats de codes-barres standards.

1.2 Référence produit supplémentaire

Pour des informations sur la création de programmes personnalisés pour votre imprimante d'étiquettes, consultez le manuel « Command Reference » (Référence des commandes) de la page Manuels de votre modèle à l'adresse support.brother.com.

2. Présentation des opérations

2.1 Déballer l'imprimante d'étiquettes et vérifier les composants

Remarque

Conservez le matériel d'emballage au cas où vous devriez expédier l'imprimante.

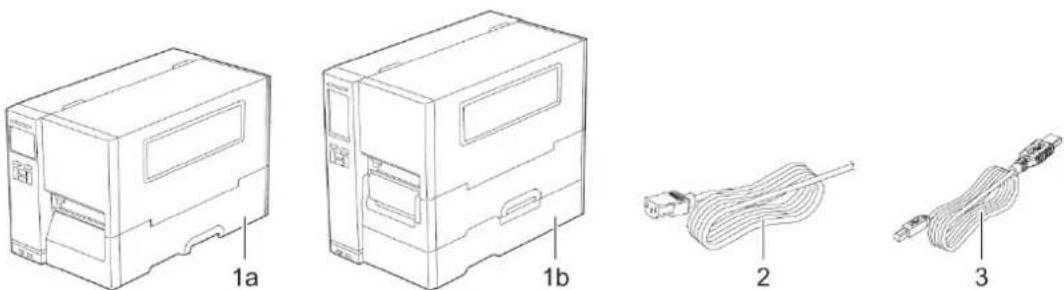

Les composants inclus dans la boîte sont les suivants :

1. Imprimante d'étiquettes

a. TJ-4420TN/TJ-4520TN/TJ-4620TN

b. TJ-4422TN/TJ-4522TN

1. Cordon d'alimentation

2. Câble USB

Si des composants manquent, contactez le service clientèle du fabricant du produit ou votre revendeur local.

2.2 Vue d'ensemble de l'imprimante

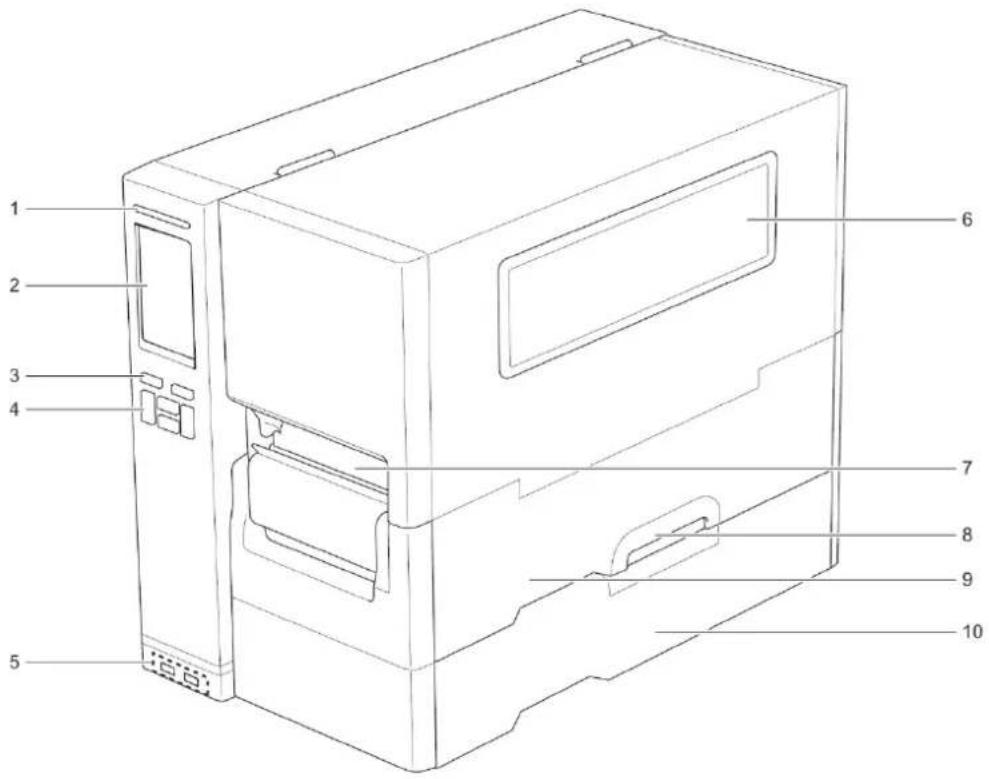

2.2.1 Vue avant

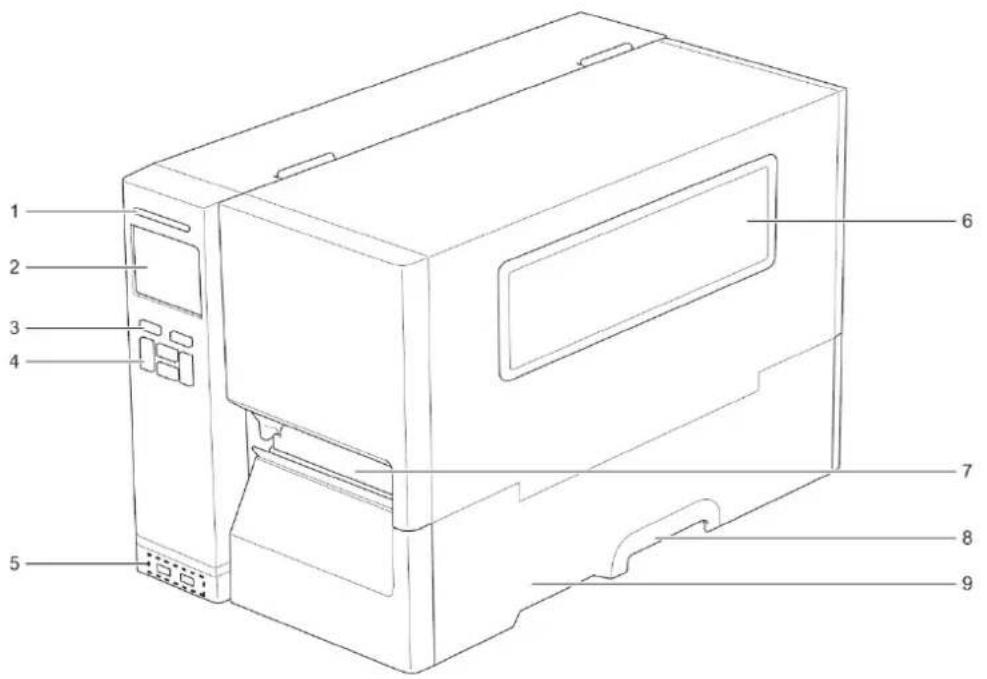

TJ-4420TN/TJ-4520TN/TJ-4620TN

1 2 3 4 5 6 7 8 9

1. LED d'alimentation
2. Écran LCD
3. Boutons de sélection
4. Boutons de navigation
5. Ports USB hôtes
6. Fenêtre de visualisation du support
7. Fente de sortie du support
8. Poignée du capot du support
9. Capot du support

1. LED d'alimentation
2. Écran tactile
3. Boutons de sélection
4. Boutons de navigation
5. Ports USB hôtes
6. Fenêtre de visualisation du support
7. Fente de sortie du support
8. Poignée du capot du support
9. Capot du support
10. Capot de base

2.2.2 Vue intérieure

TJ-4420TN/TJ-4520TN/TJ-4620TN

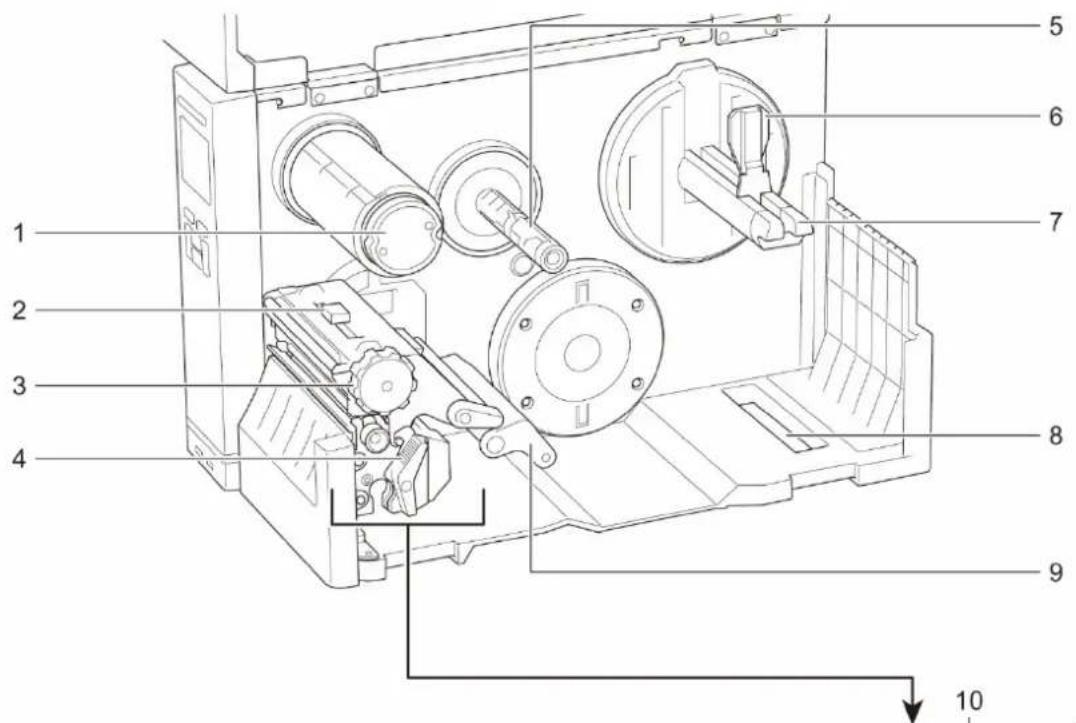

1. Broche de rembobinage du ruban

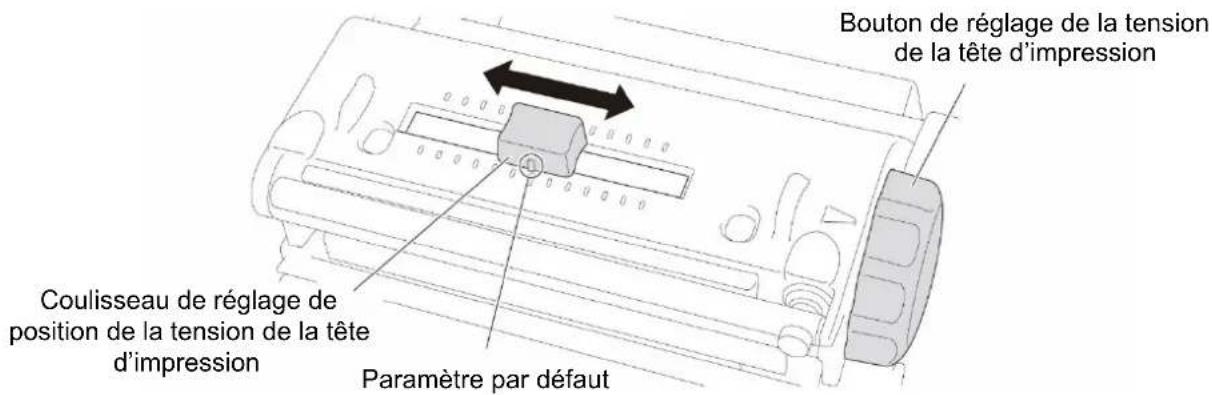

2. Coulisseau de réglage de position de la tension de la tête d'impression
3. Bouton de réglage de la tension de la tête d'impression
4. Levier de libération de la tête d'impression
5. Broche d'alimentation en ruban
6. Protection du rouleau d'étiquettes
7. Broche d'alimentation en étiquettes
8. Fente d'entrée d'étiquettes externe
9. Étouffoir

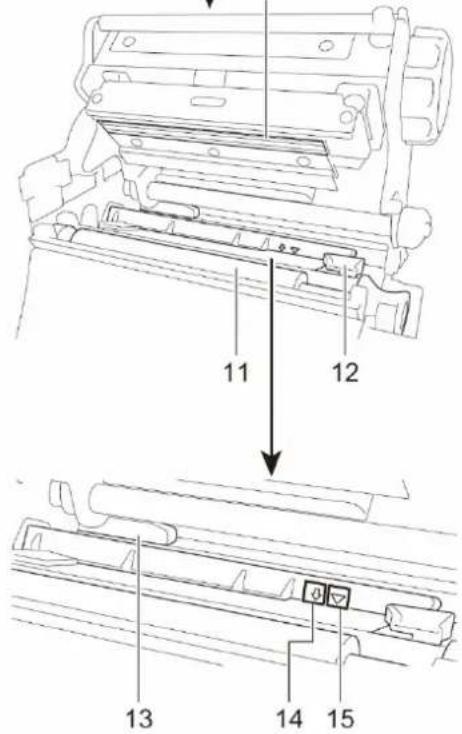

10. Tête d'impression
11. Rouleau de platine
12. Guide d'étiquettes avant

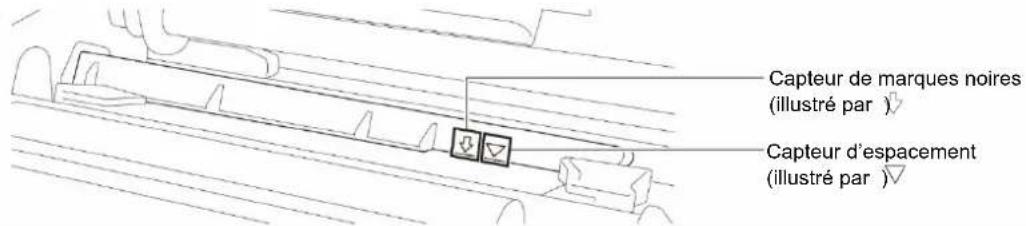

13. Capteur ruban

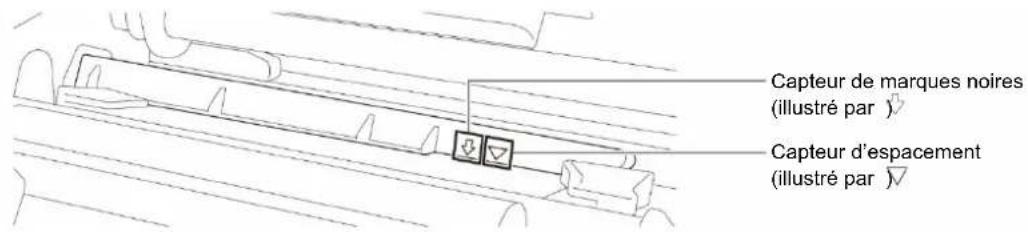

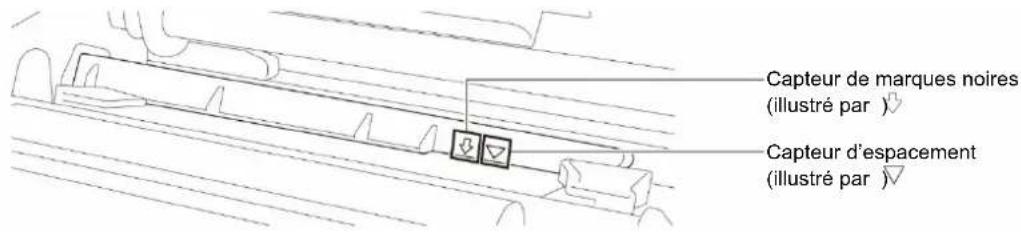

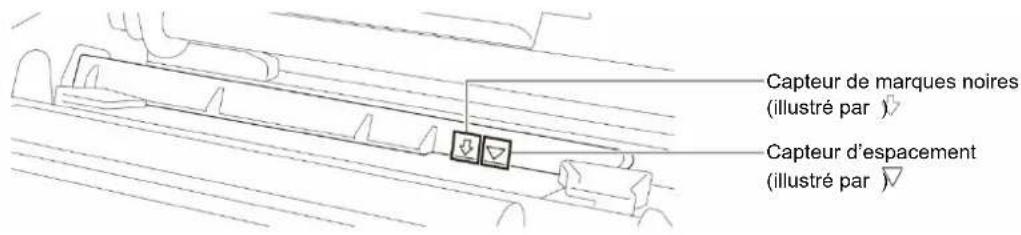

14. Capteur de marques noires (illustré par ↗)
15. Capteur d'espacement (illustré par ▽)

11 12 13 14 15

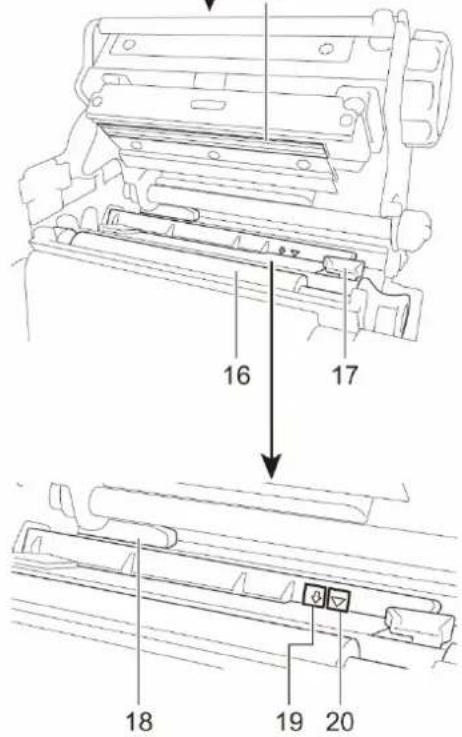

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

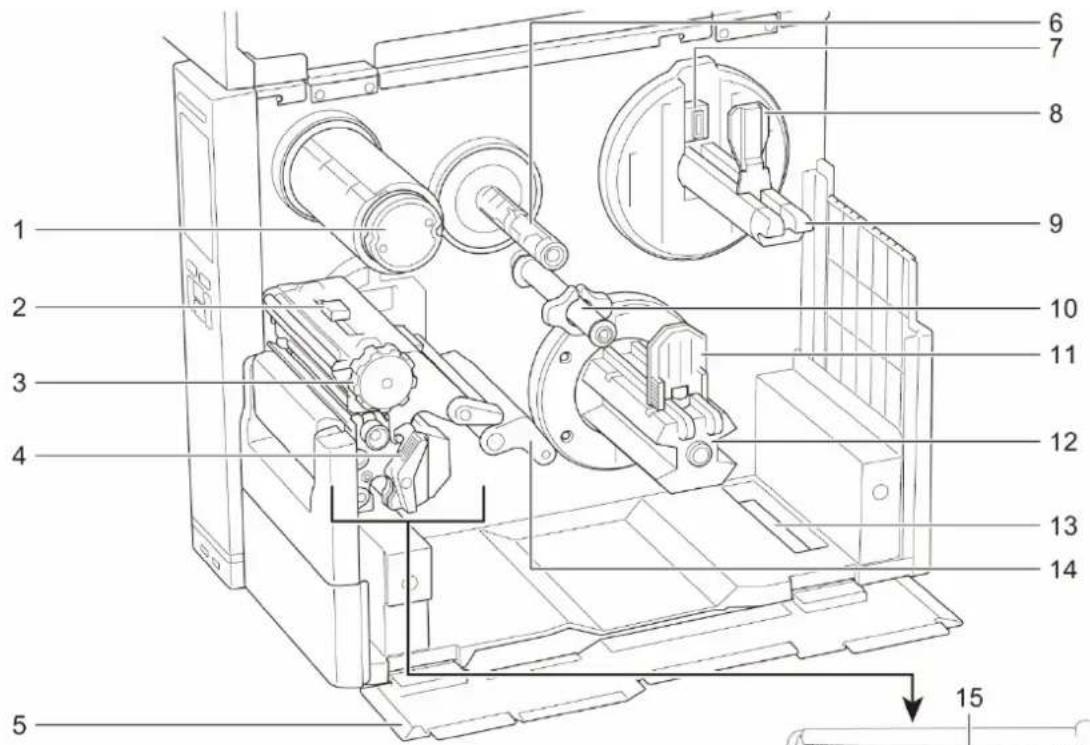

1. Broche de rembobinage du ruban
2. Coulisseau de réglage de position de la tension de la tête d'impression
3. Bouton de réglage de la tension de la tête d'impression

4. Levier de libération de la tête d'impression

5. Capot de base

6. Broche d'alimentation en ruban

7. Capteur du niveau papier

8. Protection du rouleau d'étiquettes

9. Broche d'alimentation en étiquettes

10. Barre de guidage de support et guide d'étiquette arrière

11. Guide de rembobinage du support

12. Broche de rembobinage du support

13. Fente d'entrée d'étiquettes externe

14. Étouffoir

15. Tête d'impression

16. Rouleau de platine

17. Guide d'étiquettes

18. Capteur ruban

19. Capteur de marques noires (illustré par ↘)

20. Capteur d'espacement (illustré par ▽)

16 17 18 19 20

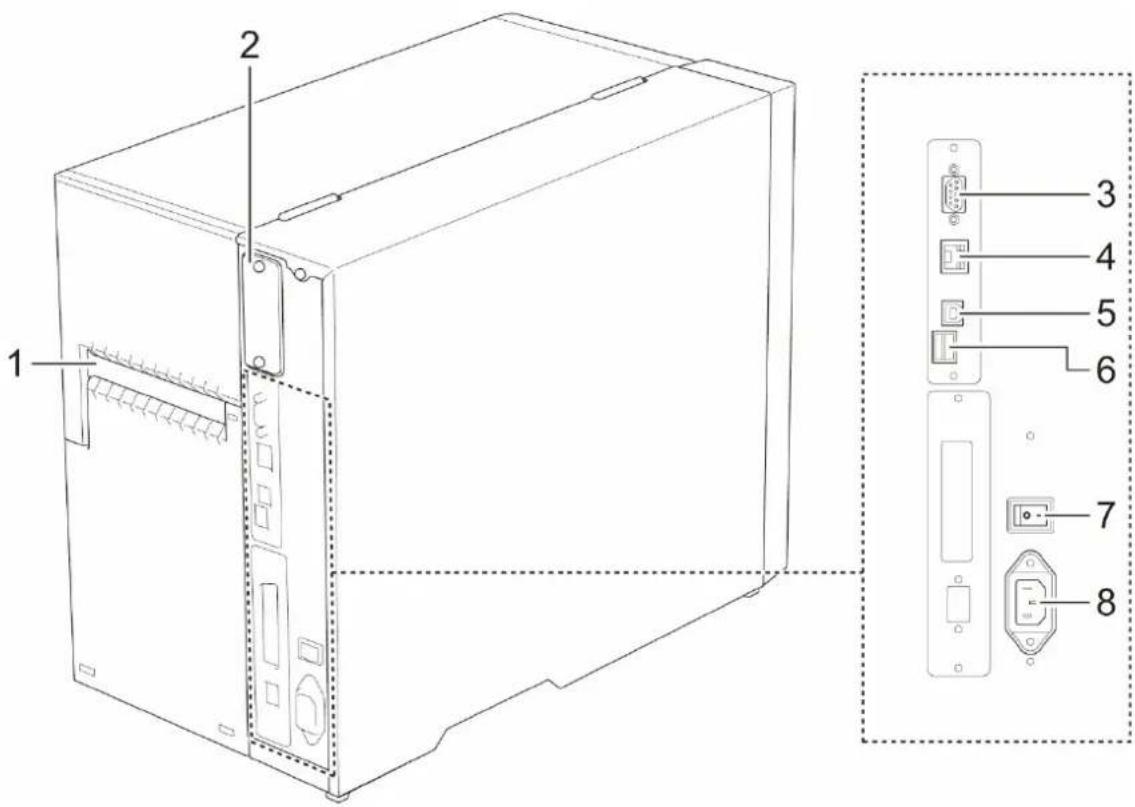

2.2.3 Vue arrière

TJ-4420TN/TJ-4520TN/TJ-4620TN

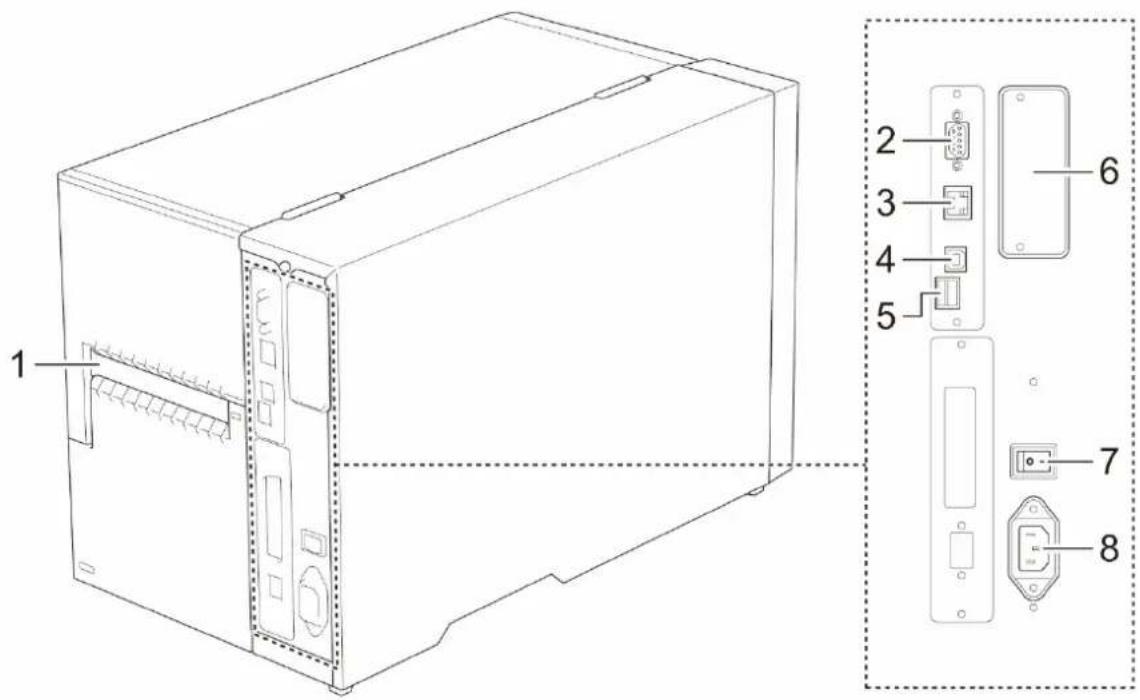

1 2 3 4 5 6 7 8

1. Fente d'entrée d'étiquettes externe
2. Port série RS-232C
3. Port Ethernet
4. Port USB (USB 2.0/mode Hi-Speed)
5. Emplacement pour carte microSD ^1
6. Port d'extension d'interface Wi-Fi et Bluetooth ^2
7. Interrupteur
8. Prise du cordon d'alimentation

1. Fente d'entrée d'étiquettes externe
2. Port d'extension d'interface Wi-Fi et Bluetooth ^1
3. Port série RS-232C
4. Port Ethernet
5. Port USB (USB 2.0/mode Hi-Speed)
6. Emplacement pour carte microSD ^2
7. Interrupteur
8. Prise du cordon d'alimentation

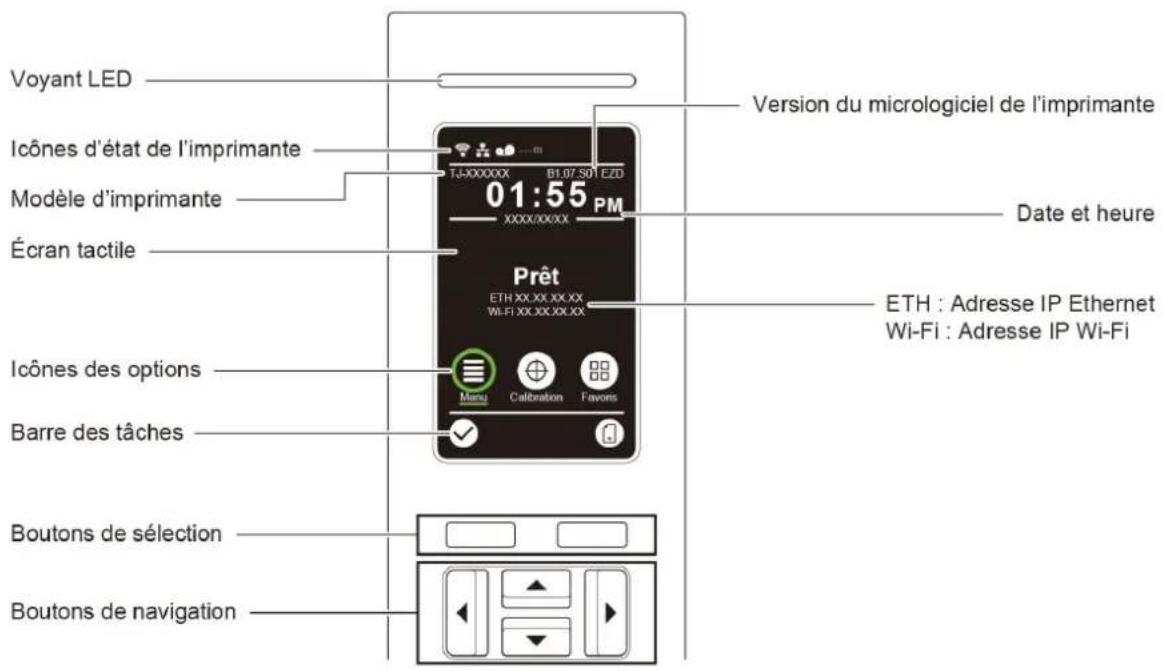

2.3 Panneau de commande

TJ-4420TN/TJ-4520TN/TJ-4620TN

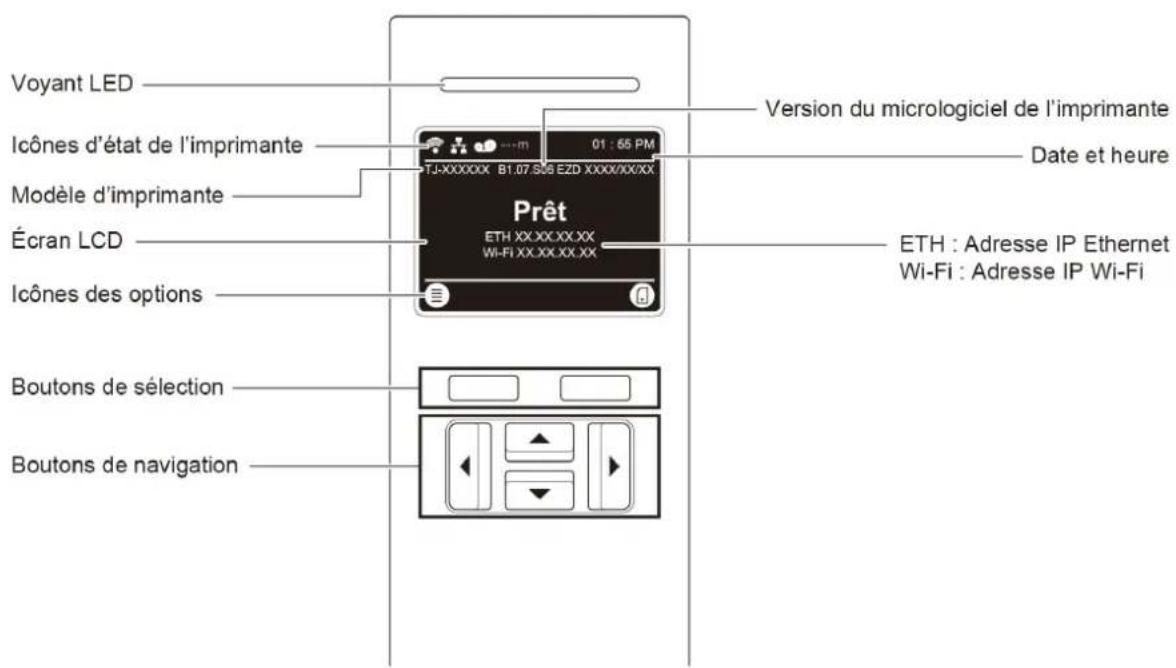

Voyant LED Icônes d'état de l'imprimante Modèle d'imprimante Écran LCD Icônes des options Boutons de sélection Boutons de navigation Version du micrologiciel de l'imprimante Date et heure TJ-XXXXXX B1.07.96 EZD XXXX/XX/XX Prêt ETH XX.XXXX.XX. Wi-Fi XX.XX.XX.XX ETH : Adresse IP Ethernet Wi-Fi : Adresse IP Wi-Fi

TJ-4422TN/TJ-4522TN

Voyant LED Icones d'état de l'imprimante Modèle d'imprimante Écran tactile Icones des options Barre des tâches Boutons de sélection Boutons de navigation Version du micrologiciel de l'imprimante 01:55 PM TJ-XXXXXX B1.07.501 EZD PRêt ETH XX.XX XX.XX WiFi XX.XX XX.XX Menu Calibration Favons Date et heure ETH : Adresse IP Ethernet Wi-Fi : Adresse IP Wi-Fi

2.3.1 Voyants LED et boutons

Indications des voyants

Couleur de la LED Description
Vert (fixe) L'imprimante est	sous tension et prête à être utilisée.
Vert (clignotant)	- L'imprimante télécharge des données depuis un ordinateur.- L'imprimante est en pause.
Orange (fixe) L'imprimante	supprime des données de la mémoire.
Rouge (fixe)	La tête d'impression est ouverte ou il y a une erreur de cutter.
Rouge (clignotant)	Erreur d'impression telle que « Paper Empty » (Papier vide),« Bourrage Papier », « Ribbon Empty » (Ruban vide), ou « Memory Error » (Erreur mémoire).

Boutons de navigation et de sélection

Boutons Fonction
Boutons de sélection☐ ☐	Utiliser pour sélectionner les icônes sur l’écran tactile/LCD.
Boutons de navigation	Utiliser pour naviguer sur l’écran tactile/LCD et surligner les icônes et menus.

2.3.2 Icônes de l'écran d'accueil

Icônes d'état de l'imprimante

Icône	Indication
	L’appareil Wi-Fi est prêt (disponible quand l’interface Wi-Fi est installée)
	L’appareil Bluetooth est prêt (disponible quand l’interface Bluetooth est installée)
	Ethernet est connecté
	Capacité du support
	Capacité du ruban (m)
	Verrou de sécurité

Icônes des options

Icône Fonction
	Accéder au menu principalPour plus d'informations, consultez la section2.3.3 Présentation de l'écran.
	(TJ-4422TN/TJ-4522TN uniquement)Étalonner le capteur papier
	(TJ-4422TN/TJ-4522TN uniquement)Accéder à l'écran « Favoris »Pour plus d'informations, consultez la section2.3.3 Présentation de l'écran.
	Accepter votre sélection
	Faire avancer une étiquette

2.3.3 Présentation de l'écran

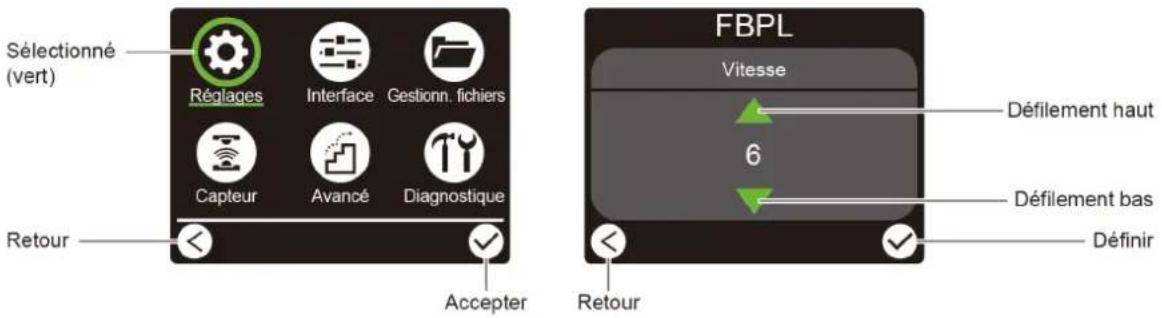

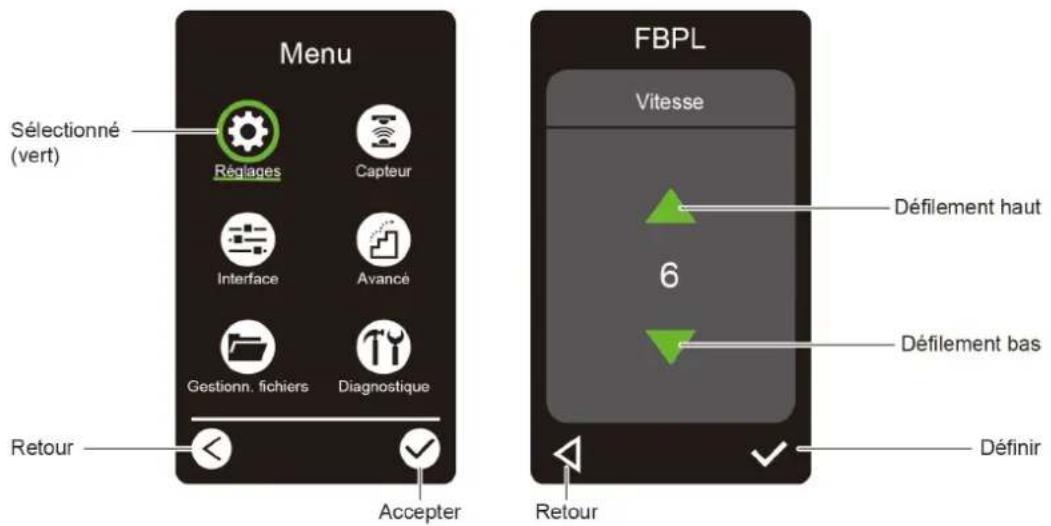

Sélectionnez les icônes pour accéder aux fonctionnalités de l'imprimante et modifier les paramètres.

TJ-4420TN/TJ-4520TN/TJ-4620TN

Sélectionné (vert) Réglages Interface Gestionn. fichiers Capteur Avancé Diagnostique Retour Accepter FBPL Vitesse Défilement haut 6 Défilement bas Définir Retour

TJ-4422TN/TJ-4522TN

Menu Sélectionné (vert) Réglages Capteur Interface Avancé Gestionn. fichiers Diagnostique Retour Accepter FBPL Vitesse Défilement haut 6 Défilement bas Définir Retour

Accéder au menu principal

TJ-4420TN/TJ-4520TN/TJ-4620TN

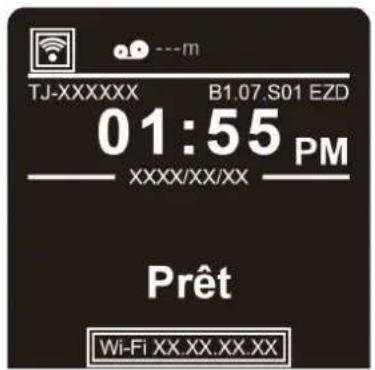

Vérifiez que l'écran LCD de l'imprimante affiche le message « Prêt ». Si ce n'est pas le cas, appuyez sur le bouton de sélection gauche.

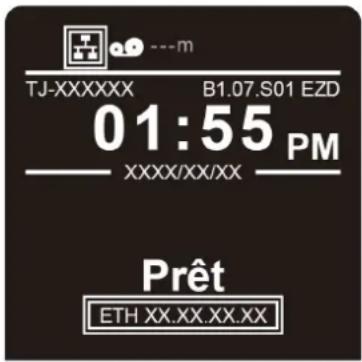

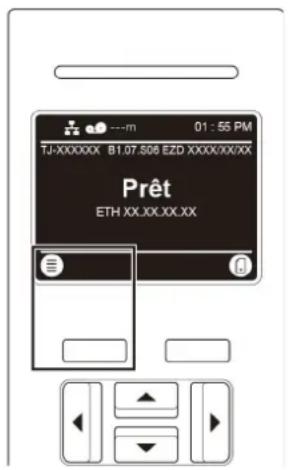

01:55 PM TJ-XXXXXX B1.07.506 EZD XXXXXXXX Prêt ETH XX.XX.XX.XX

Pour sélectionner une option dans le menu principal, utilisez les boutons de navigation pour parcourir les options, puis appuyez sur le bouton sous l'icône √

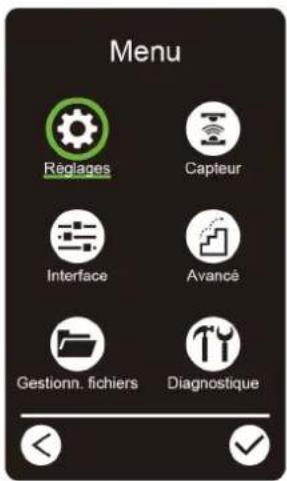

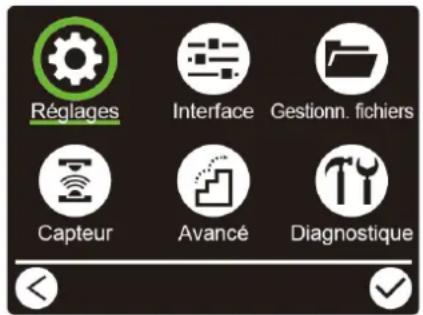

Réglages Interface Gestionn. fichiers Capteur Avancé Diagnostique

TJ-4422TN/TJ-4522TN

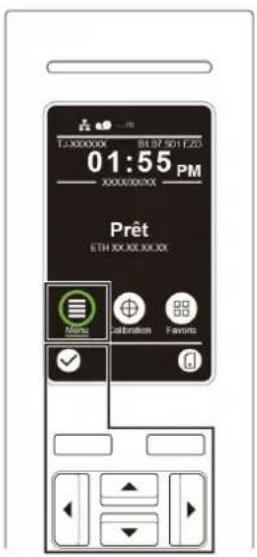

Vérifiez que l'écran tactile de l'imprimante affiche le message « Prêt ». Si ce n'est pas le cas, appuyez sur l'icône Menu

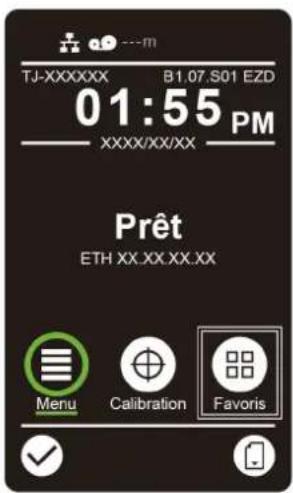

TJ.XXXXXXX 01:55 PM XXXXXXX Prêt ETH XX XX XXXX Bonus Calibration Favorites

Remarque

Vous pouvez également utiliser les boutons du panneau de commande. Utilisez les boutons de navigation pour sélectionner l'icône Menu, puis appuyez sur le bouton de sélection sous l'icône √

Pour sélectionner une option dans le menu principal, appuyez sur l'icône de l'option.

Menu Réglages Capteur Interface Avancé Gestionn. fichiers Diagnostique

Remarque

Vous pouvez également utiliser les boutons du panneau de commande. Utilisez les boutons de navigation pour parcourir les options, puis appuyez sur le bouton sous l'icône Pour revenir à l'écran précédent, appuyez sur le bouton sous l'icône

Présentation du menu principal

Utilisez les options du menu principal pour configurer les divers paramètres de l'imprimante sans la connecter à un ordinateur.

Icône Option Description
	Réglages	Configure les paramètres FBPL et ZPL2 de l'imprimante.
	Capteur	Étalonne le capteur papier sélectionné. Nous vous recommandons d'étalonner le capteur à chaque fois que vous changez de support.

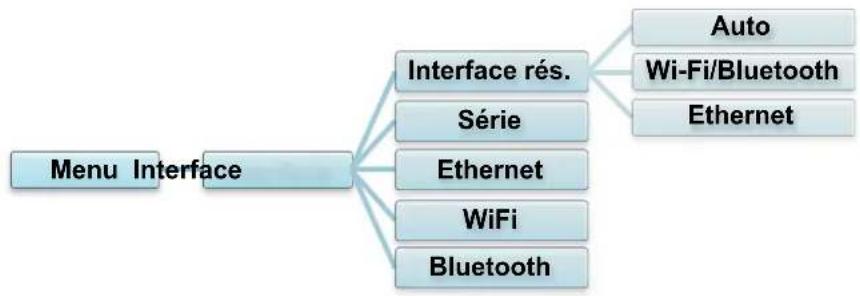

	Interface	Configure les paramètres d'interface de l'imprimante.
	Avancé	Configure l'écran de l'imprimante, l'initialisation, le type de Cutter, ou les paramètres d'avertissement de niveau bas du support.

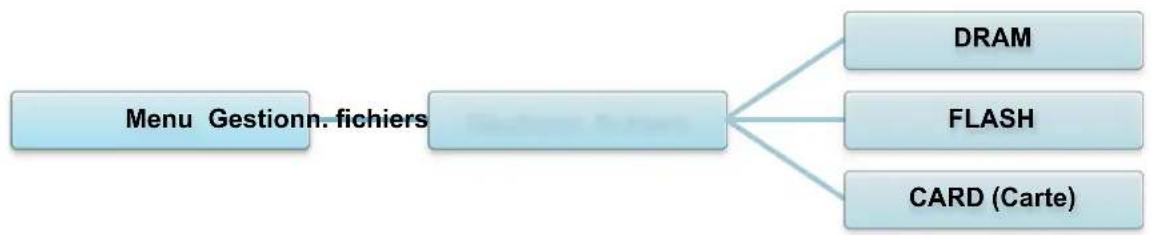

	Gestionn.fichiers	Contrôle ou gère la mémoire disponible de l'imprimante.
	Diagnostique	Vérifie l'état de l'imprimante pour vous aider à dépanner les problèmes éventuels.

Remarque

Pour plus d'informations sur les paramètres de l'imprimante, consultez la section 7. Modifier les paramètres de l'imprimante.

Favoris (TJ-4422TN/TJ-4522TN)

Ajoutez les options du menu principal que vous utilisez fréquemment aux « Favoris » pour un accès rapide. Pour afficher la liste des « Favoris », appuyez sur l'icône Favoris

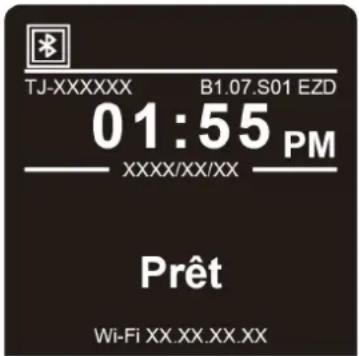

TJ-XXXXXX B1.07.S01 EZD 01:55 PM XXXX/XX/XX Prêt ETH XX.XX.XX.XX Menu Calibration Favoris

Pour ajouter une option à la liste de « Favoris » :

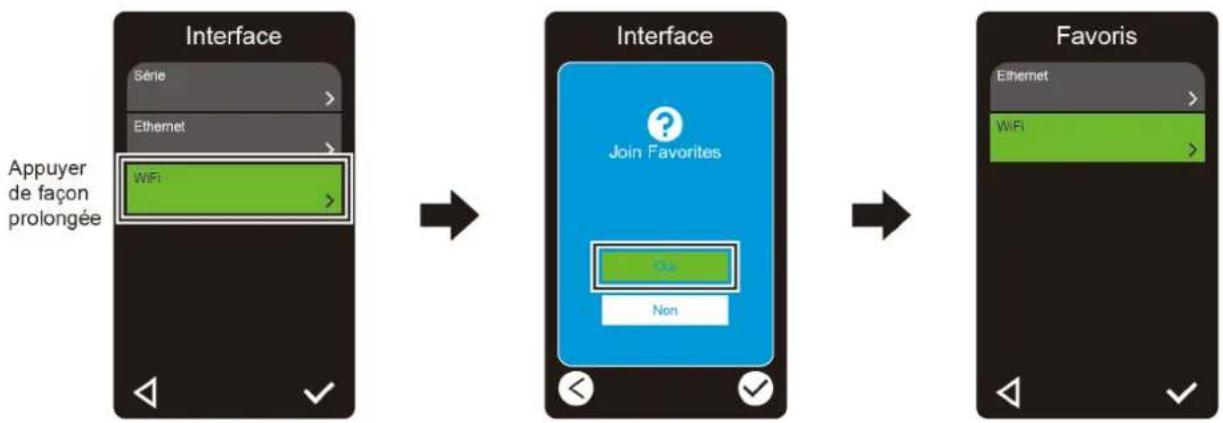

1. Appuyez de façon prolongée sur l'option que vous souhaitez ajouter aux favoris jusqu'à ce que « Join Favorites » (Ajouter aux favoris) s'affiche.
2. Appuyez sur « Oui ».


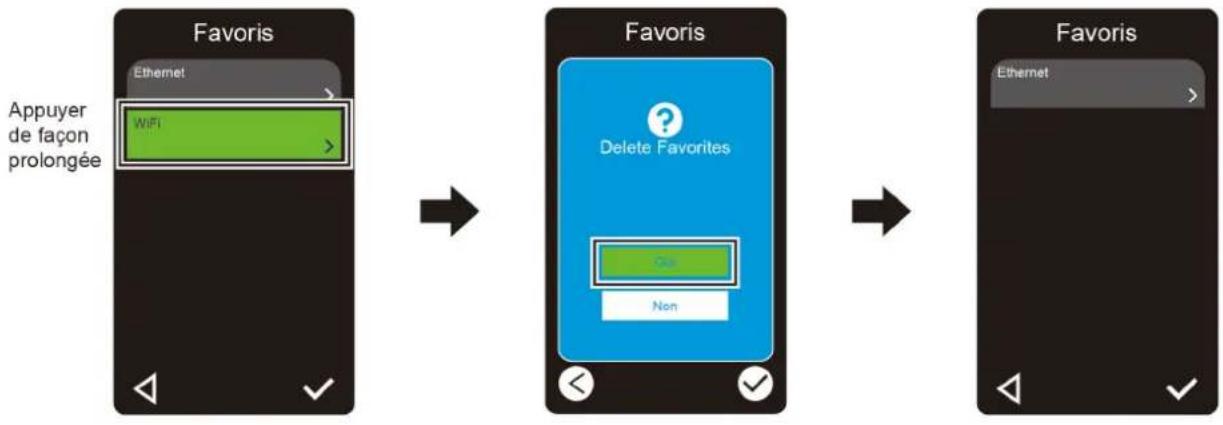

Pour retirer une option de la liste de « Favoris » :

1. Appuyez de façon prolongée sur l'option que vous souhaitez retirer des favoris jusqu'à ce que « Delete Favorites » (Retirer des favoris) s'affiche.
2. Appuyez sur « Oui ».

3. Configuration de votre imprimante

3.1 Branchement du cordon d'alimentation

1. Placez l'imprimante sur une surface plane et stable.
2. Assurez-vous que l'interrupteur est en position ARRÊT.
3. Branchez l'imprimante à l'ordinateur à l'aide d'un câble USB.
4. Branchez le cordon d'alimentation sur la prise du cordon d'alimentation à l'arrière de l'imprimante, puis branchez le cordon d'alimentation sur une prise électrique secteur (avec mise à la terre).

Remarque

• Avant de brancher le cordon d'alimentation sur la prise du cordon d'alimentation de l'imprimante, assurez-vous que l'interrupteur de l'imprimante est en position ARRÊT.
• Après que l'imprimante a été mise sous tension, la LED clignote jusqu'à ce que l'imprimante reçoive la première tâche d'impression.

3.2 Chargement du ruban

Sauf indication contraire, les illustrations dans ce Guide de l'utilisateur concernent la TJ-4422TN/TJ-4522TN.

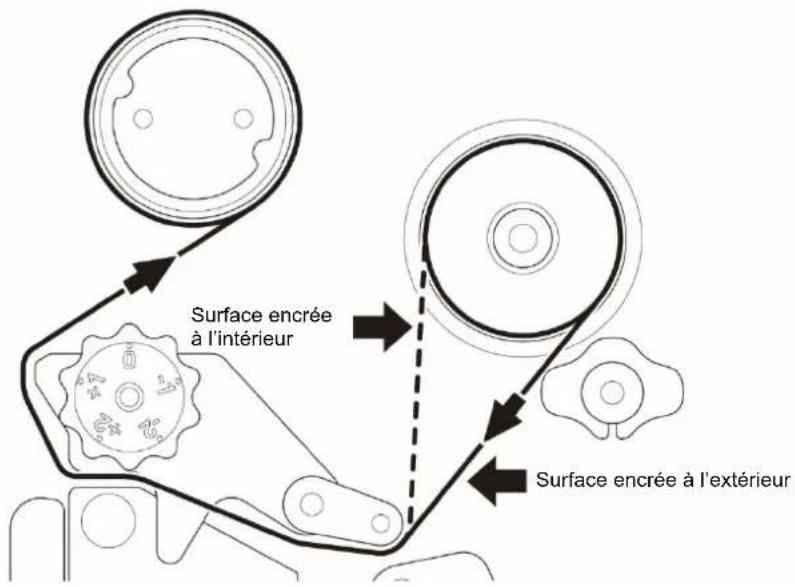

Chemin de chargement du ruban

Surface encrée à l'intérieur Surface encrée à l'extérieur

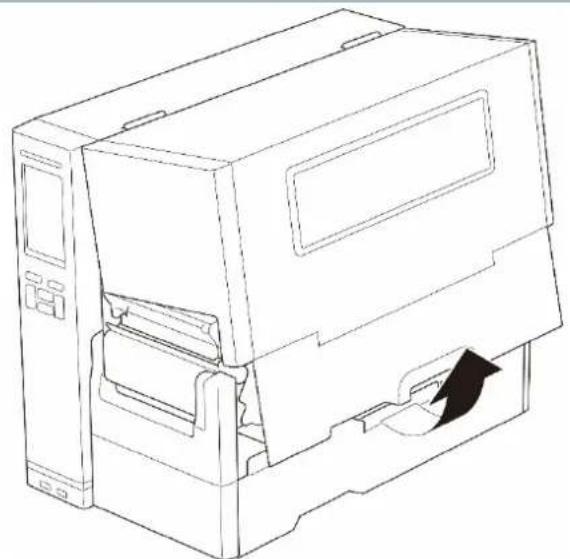

1. Ouvrez le capot du support.

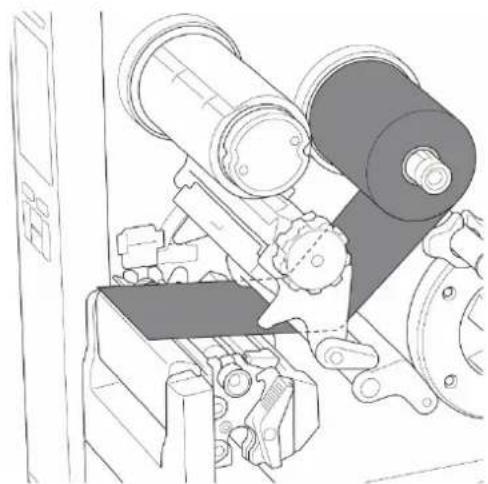

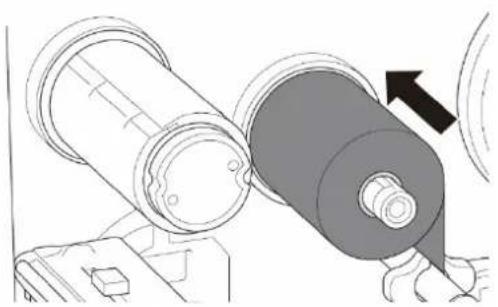

1. Installez le ruban sur la broche d'alimentation en ruban.

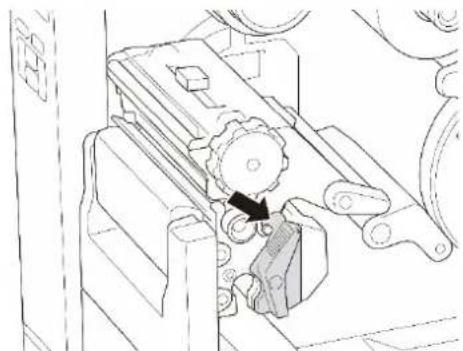

3. Poussez le levier de libération de la tête d'impression pour ouvrir la tête d'impression.

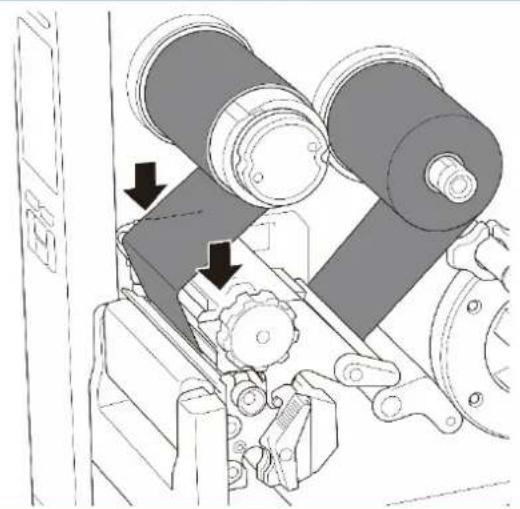

4. Passez le ruban sous la barre de guidage du ruban et à travers la fente du capteur ruban en suivant le chemin de chargement imprimé sur le capot du support.

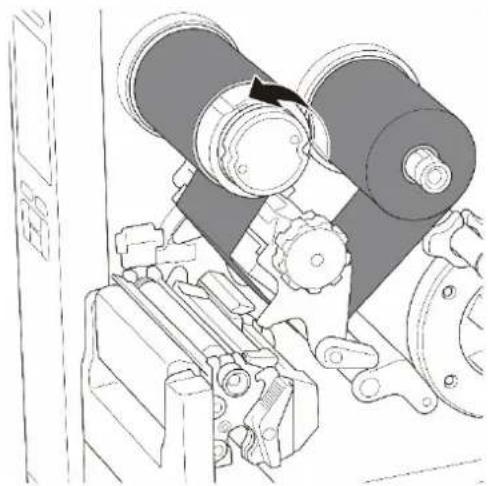

5. Enroulez la broche de rembobinage du ruban dans le sens antihoraire de trois à cinq rotations environ jusqu'à ce que le ruban soit lisse, plat et sans plis.

1. Fermez la tête d'impression en poussant vers le bas les deux côtés du levier de libération de la tête d'impression.

3.3 Retrait du ruban usé

Sauf indication contraire, les illustrations dans ce Guide de l'utilisateur concernent la TJ-4422TN/TJ-4522TN.

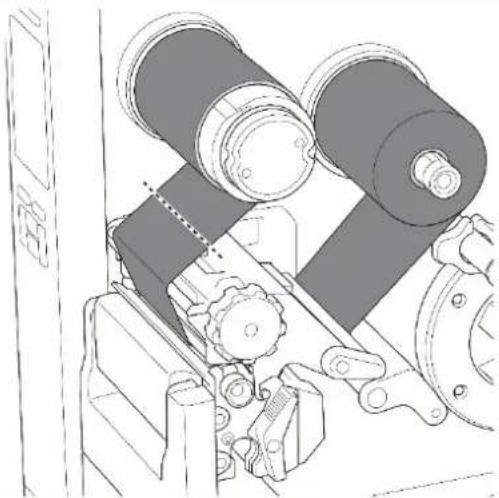

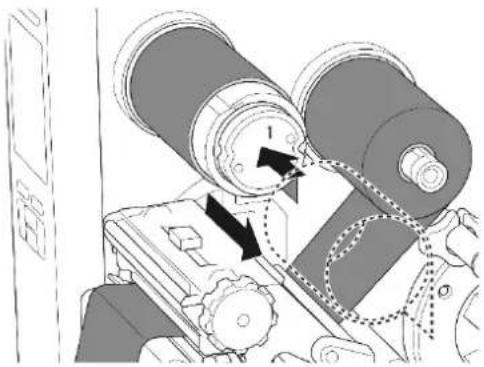

1. Coupez le ruban usé avec des ciseaux le long de la ligne en pointillés.
2. Tout en poussant sur le bouton de déblocage du ruban (1), retirez le ruban de la broche de rembobinage du ruban et mettez-le au rebut.RemarqueNous vous recommandons de détruire le ruban usé s’il a conservé des impressions visibles.

3.4 Chargement du support

Sauf indication contraire, les illustrations dans ce Guide de l'utilisateur concernent la TJ-4422TN/TJ-4522TN.

3.4.1 Chargement d'un rouleau d'étiquettes

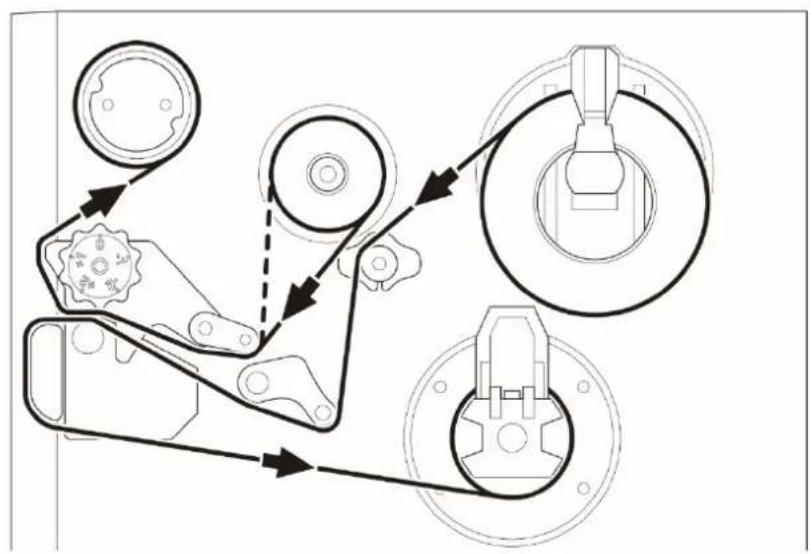

Chemin de chargement du rouleau d'étiquettes

1. Ouvrez le capot du support.

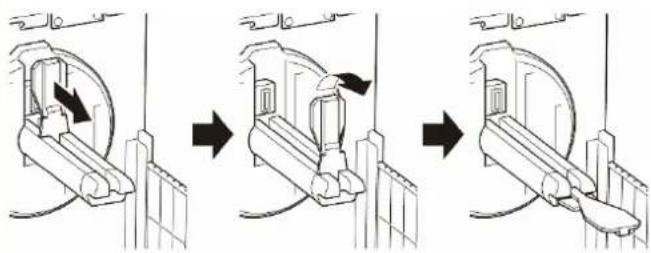

1. Faites glisser la protection du rouleau d'étiquettes à l'horizontale jusqu'à l'extrémité de la broche d'alimentation en étiquettes, puis tournez la protection du rouleau d'étiquettes vers le bas.

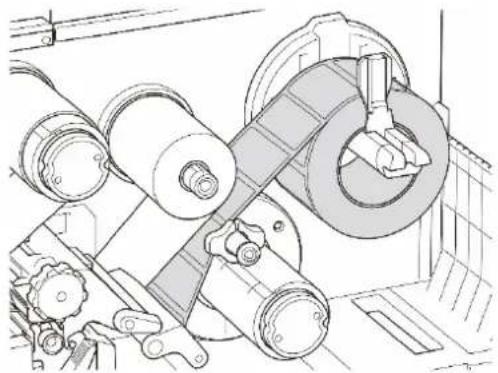

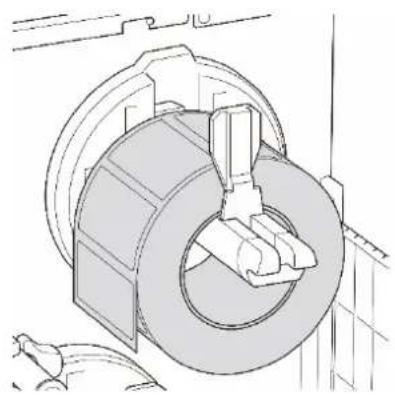

2. Placez le rouleau d'étiquettes sur la broche d'alimentation en étiquettes, puis tournez la protection du rouleau d'étiquettes vers le haut pour la maintenir en place.

Remarque

• Vérifiez que la face imprimée des étiquettes est orientée vers le haut.

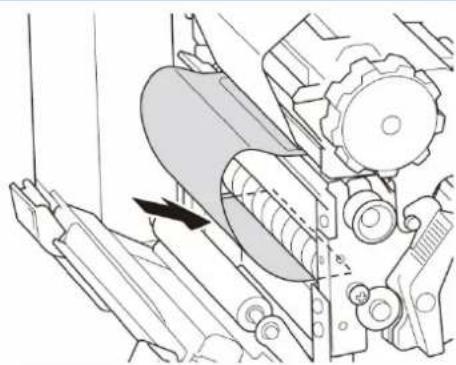

• (TJ-4422TN/TJ-4522TN) Pour détecter la quantité de support restante sur le rouleau d'étiquettes, faites glisser le capteur du niveau papier vers le haut.

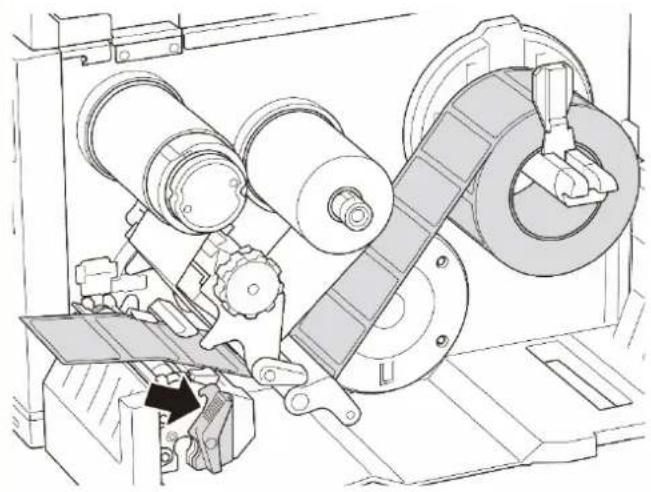

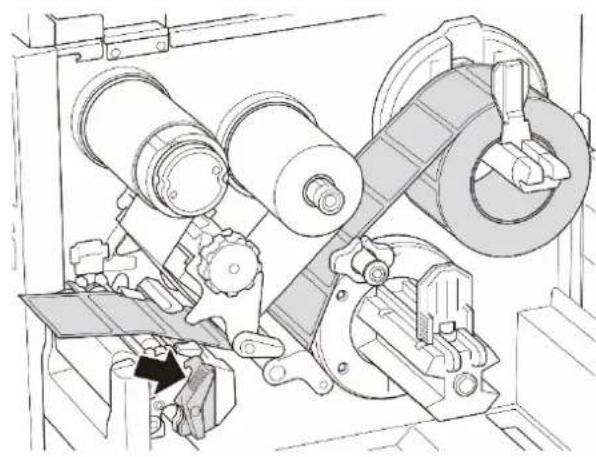

Poussez le levier de libération de la tête d'impression et passez l'étiquette à travers l'étouffoir, le capteur papier et le guide d'étiquettes avant pour installer le support.

(TJ-4422TN/TJ-4522TN)

Poussez le levier de libération de la tête d'impression et passez l'étiquette à travers la barre de guidage de support, l'étouffoir, le capteur papier et le guide d'étiquettes avant pour installer le support.

(TJ-4420TN/TJ-4520TN/TJ-4620TN)

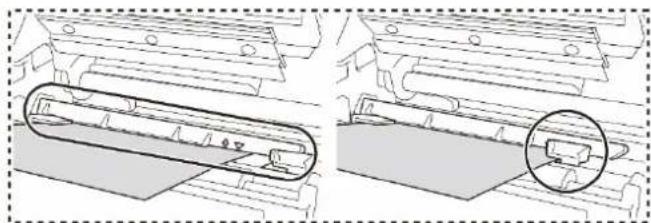

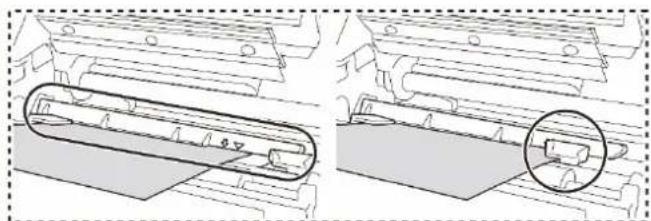

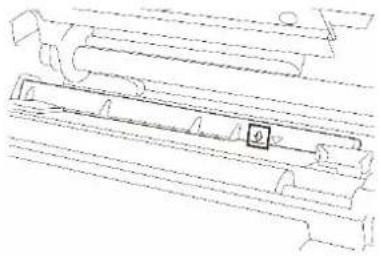

5. Déplacez le capteur papier en ajustant le bouton de réglage de position du capteur papier.

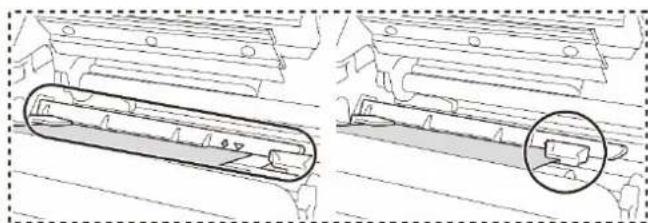

Assurez-vous que la position du capteur d'espacement ou de marques noires correspond à la position de l'espacement/de la marque noire sur le rouleau d'étiquettes.

Capteur de marques noires (illustré par ) Capteur d'espacement (illustré par )

1. Réglez le guide d'étiquettes avant pour fixer la position du support.

Remarque

• Veillez à passer le support à travers le capteur papier.

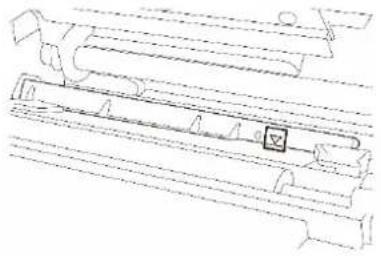

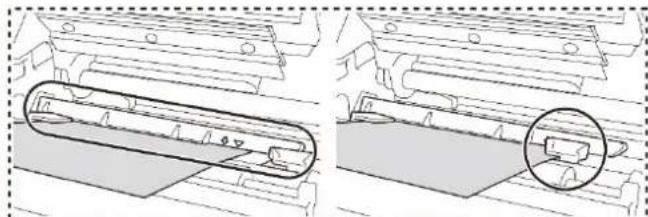

• Les emplacements de capteur sont indiqués par la marque triangulaire ▽ (capteur d'espacement) et la marque de flèche ▼(capteur de marques noires) sur le boîtier des capteurs.

• La position du capteur papier est réglable. Assurez-vous que la position du capteur d'espacement ou de marques noires correspond à la position de l'espacement/de la marque noire sur le rouleau d'étiquettes.

• Fermez la tête d'impression des deux côtés et assurez-vous qu'elle se fixe en place.

• Définissez le type de capteur papier et étalonnez le capteur sélectionné.

3.4.2 Chargement d'un support externe

Sauf indication contraire, les illustrations dans ce Guide de l'utilisateur concernent la TJ-4422TN/TJ-4522TN.

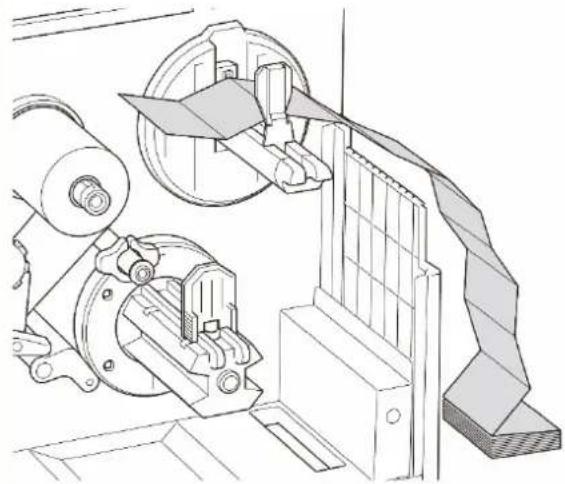

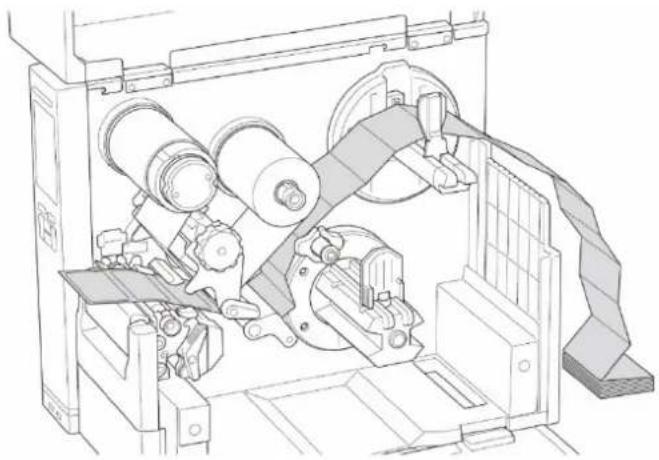

Chemin de chargement d'étiquettes en paravent

Voie de chargement du support externe

1. Ouvrez le capot du support.

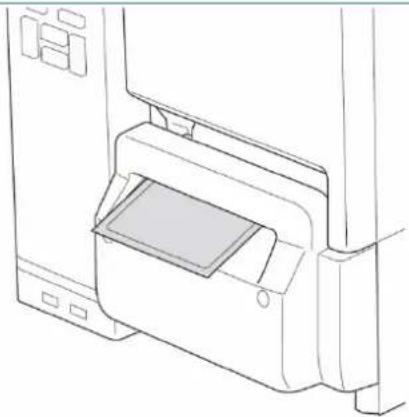

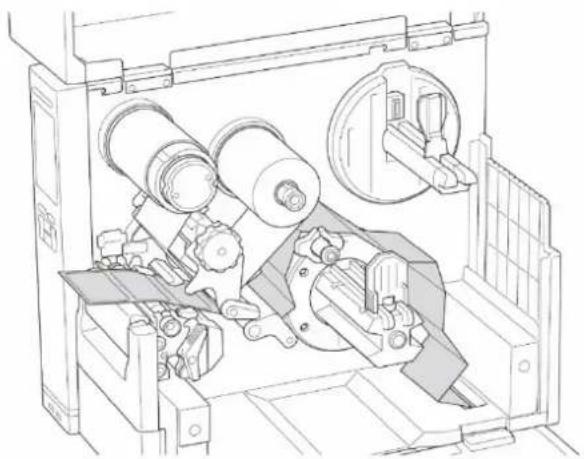

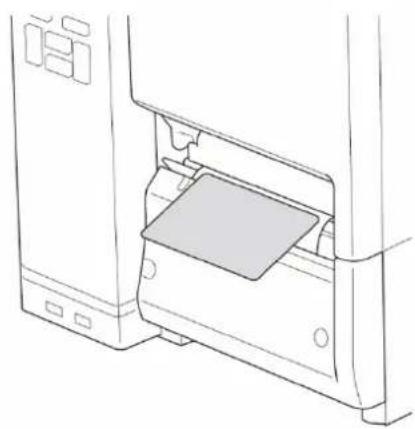

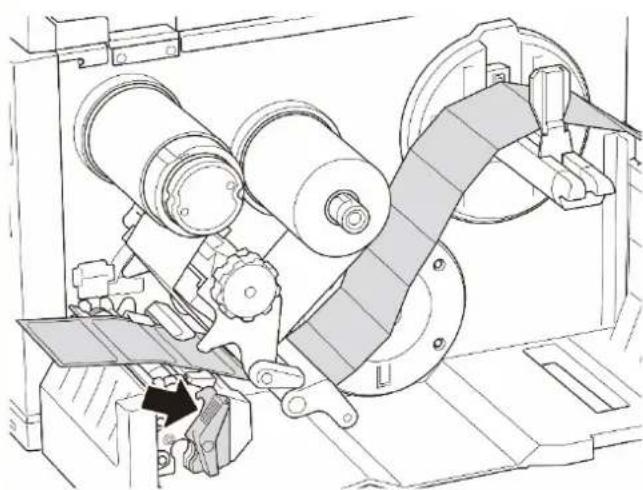

1. Insérez le support à travers la fente d'entrée d'étiquettes externe.

Poussez le levier de libération de la tête d'impression et passez l'étiquette à travers l'étouffoir, le capteur papier et le guide d'étiquettes avant pour installer le support.

Alignez la protection du rouleau d'étiquettes en fonction de la largeur des étiquettes.

(TJ-4422TN/TJ-4522TN)

Poussez le levier de libération de la tête d'impression et passez l'étiquette à travers la barre de guidage de support, l'étouffoir, le capteur papier et le guide d'étiquettes avant pour installer le support.

Alignez la protection du rouleau d'étiquettes en fonction de la largeur des étiquettes.

(TJ-4420TN/TJ-4520TN/TJ-4620TN)

1. Déplacez le capteur papier en ajustant le bouton de réglage de position du capteur papier. Assurez-vous que la position du capteur d'espacement ou de marques noires correspond à la position de l'espacement/de la marque noire sur les étiquettes.

Capteur de marques noires (illustré par ) Capteur d'espacement (illustré par )

1. Réglez le guide d'étiquettes avant pour fixer la position du support.

Remarque

• Veillez à passer le support à travers le capteur papier.
• Les emplacements de capteur sont indiqués par la marque triangulaire ▽ (capteur d'espacement) et la marque de flèche ▼(capteur de marques noires) sur le boîtier des capteurs.

• La position du capteur papier est réglable. Assurez-vous que la position du capteur d'espacement ou de marques noires correspond à la position de l'espacement/de la marque noire sur les étiquettes.

• Fermez la tête d'impression des deux côtés et assurez-vous qu'elle se fixe en place.

• Définissez le type de capteur papier et étalonnez le capteur sélectionné.

• Étalonnez le capteur de marques noires/d'espacement chaque fois que vous changez de support.
• Pour plus d'informations sur le calibrage cellule, consultez la section 8.2 Étalonnage automatique du capteur papier à l'aide de BPM.

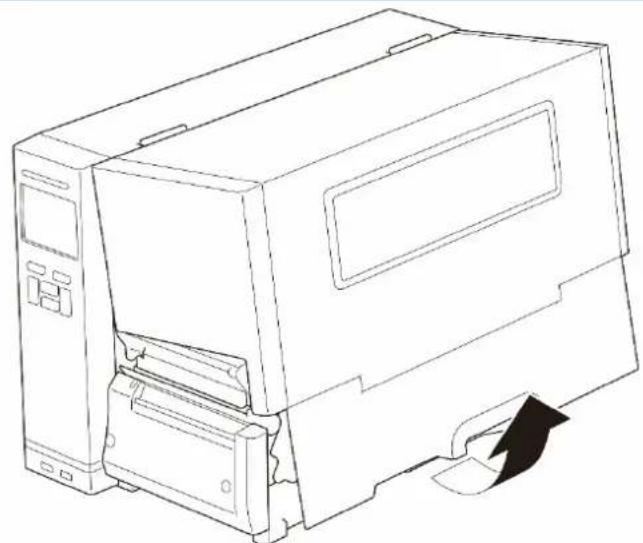

3.4.3 Chargement du support en mode Prédécollage (En option pour TJ-4420TN/TJ-4520TN/TJ-4620TN)

1. Ouvrez le capot du support.

1. Faites glisser la protection du rouleau d'étiquettes à l'horizontale jusqu'à l'extrémité de la broche d'alimentation en étiquettes, puis tournez la protection du rouleau d'étiquettes vers le bas.

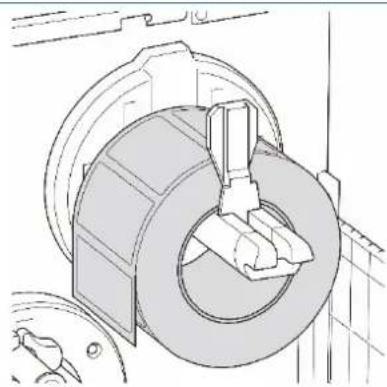

1. Placez le rouleau d'étiquettes sur la broche d'alimentation en étiquettes, puis tournez la protection du rouleau d'étiquettes vers le haut pour la maintenir en place.

Vérifiez que la face imprimée des étiquettes est orientée vers le haut.

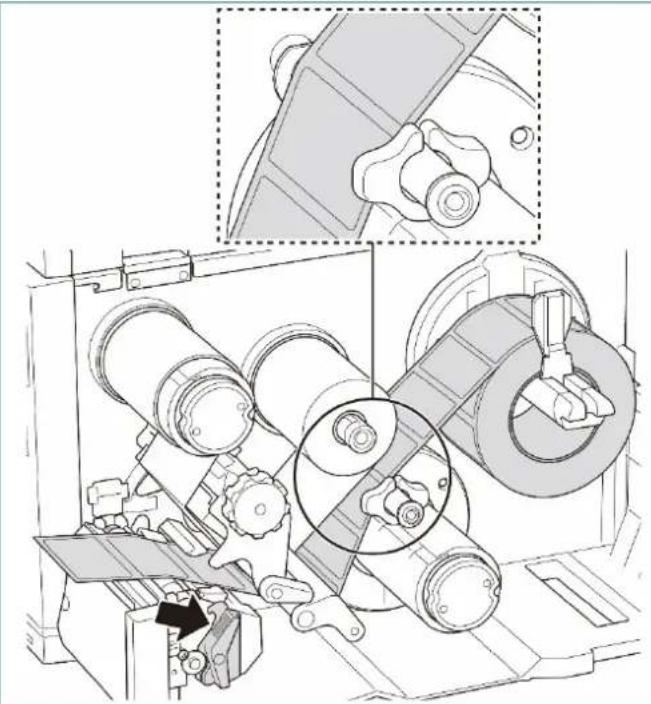

1. Poussez le levier de libération de la tête d'impression et passez l'étiquette à travers l'étouffoir, le capteur papier et le guide d'étiquettes avant pour installer le support.

1. Déplacez le capteur papier en ajustant le bouton de réglage de position du capteur papier. Assurez-vous que la position du capteur d'espacement ou de marques noires correspond à la position de l'espacement/de la marque noire sur le rouleau d'étiquettes.

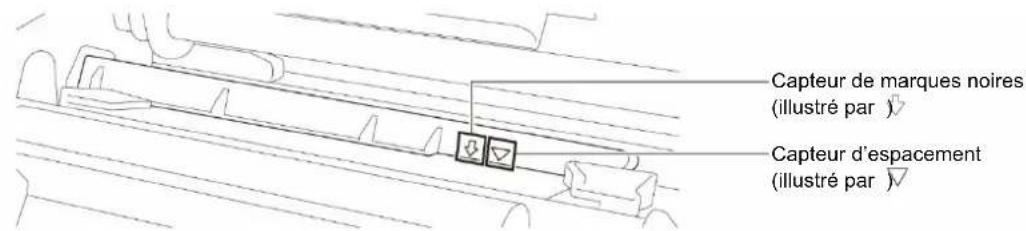

Capteur de marques noires (illustré par) Capteur d'espacement (illustré par)

1. Réglez le guide d'étiquettes avant pour fixer la position du support.

Remarque

• Veillez à passer le support à travers le capteur papier.
• Les emplacements de capteur sont indiqués par la marque triangulaire ▽ (capteur d'espacement) et la marque de flèche ▼(capteur de marques noires) sur le boîtier des capteurs.

• La position du capteur papier est réglable. Assurez-vous que la position du capteur d'espacement ou de marques noires correspond à la position de l'espacement/de la marque noire sur le rouleau d'étiquettes.

• Fermez la tête d'impression des deux côtés et assurez-vous qu'elle se fixe en place.

• Définissez le type de capteur papier et étalonnez le capteur sélectionné.

1. Effectuez le calibrage à l'aide de BPM. Pour plus d'informations sur le calibrage cellule, consultez la section 8.2 Étalonnage automatique du capteur papier à l'aide de BPM.

Remarque

1. Étalonnez le capteur de marques noires/d'espacement avant de charger un support en mode Prédécollage pour éviter les bourrages papier.

2. Veillez à passer les étiquettes par-dessus la barre de guidage de support et sous l'étouffoir, comme illustré.

3. Tournez le levier de libération de la tête d'impression, le levier de libération du guide d'étiquettes et le kit de prédécollage, et tirez environ 650 mm de rouleau d'étiquettes à travers la fente de sortie du support.

4. Retirez quelques étiquettes en ne laissant que le revêtement.

5. Passez le revêtement à travers la fente du couvercle du séparateur d'étiquettes.

6. Collez le revêtement contre la broche de rembobinage du support. Enroulez le revêtement sur la broche de rembobinage du support jusqu'à ce qu'il soit complètement tendu.

Étiquette Revêtement

1. Réglez le mode Impression sur

« Prédécollage » en utilisant le menu principal (Menu principal > Réglages > Mode impression > Prédécollage) ou en utilisant Brother Printer Management Tool (BPM) comme suit.

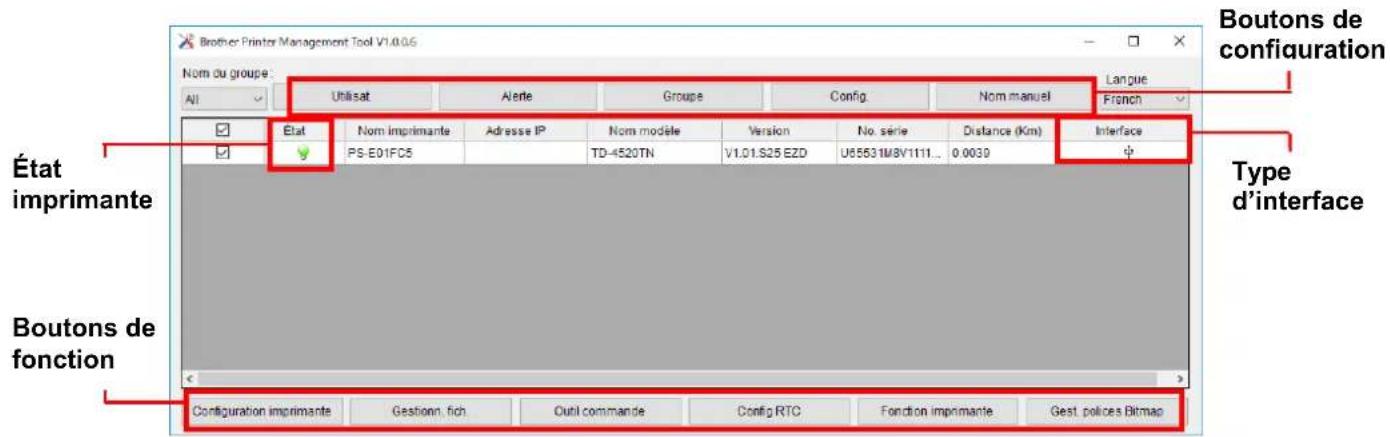

a. Démarrez BPM.
b. Cliquez sur le bouton Configuration imprimante.
c. Cliquez sur l'onglet FBPL.

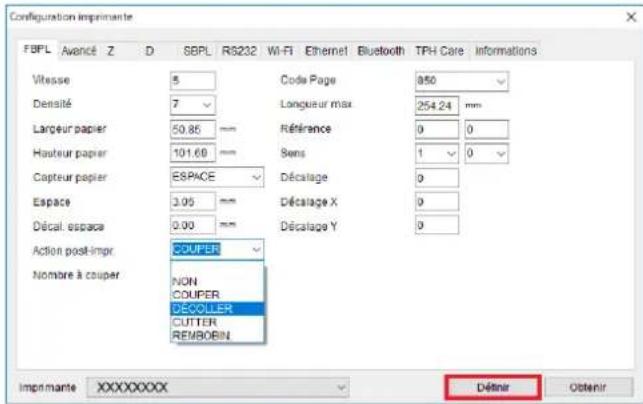

d. Cliquez sur l'option DÉCOLLER dans la liste déroulante Action post-impr.
e. Cliquez sur Définir.

1. Appuyez sur le bouton de sélection de droite pour faire avancer une étiquette pour tester.

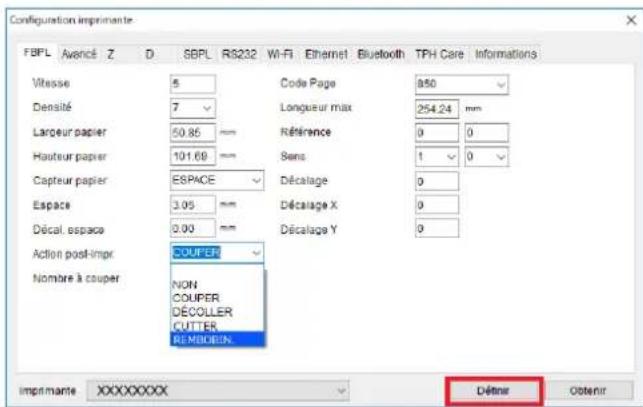

Configuration imprimante FBPL Avencé Z D SBPL RS232 Wi-Fi Ethernet Bluetooth TPH Care Informations Vitesse 5 Code Page 850 Densité 7 Longueur max 254.24 mm Largeur papier 50.85 mm Référence 0 0 Hauteur papier 101.60 mm Sens 1 0 Capteur papier ESPACE Decalage 0 Espace 3.95 mm Décalage X 0 Décal. espace 0.90 mm Décalage Y 0 Action post-impr COUPER Nombre à couper NON COUPER DECOOLER CUTTER REMSOBIN Imprimante XXXXXXXXX Détiner Ostenir

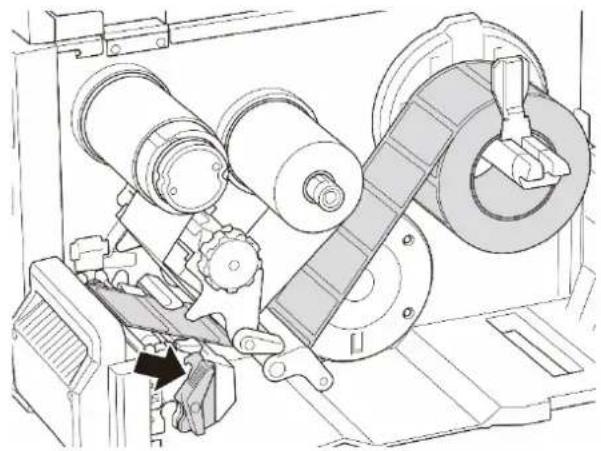

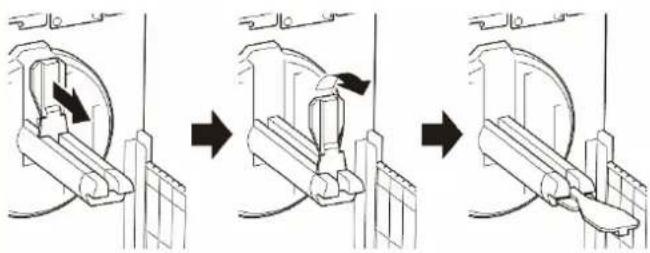

3.4.4 Chargement du support en mode Cutter (En option pour TJ-4420TN/TJ-4520TN/TJ-4620TN)

1. Ouvrez le capot du support.
2. Faites glisser la protection du rouleau d'étiquettes à l'horizontale jusqu'à l'extrémité de la broche d'alimentation en étiquettes, puis tournez la protection du rouleau d'étiquettes vers le bas.

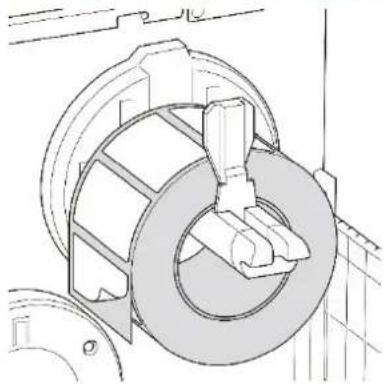

3. Placez le rouleau d'étiquettes sur la broche d'alimentation en étiquettes, puis tournez la protection du rouleau d'étiquettes vers le haut pour la maintenir en place.RemarqueVérifiez que la face imprimée des étiquettes est orientée vers le haut.

1. Poussez le levier de libération de la tête d'impression et passez l'étiquette à travers l'étouffoir, le capteur papier et le guide d'étiquettes avant pour installer le support.

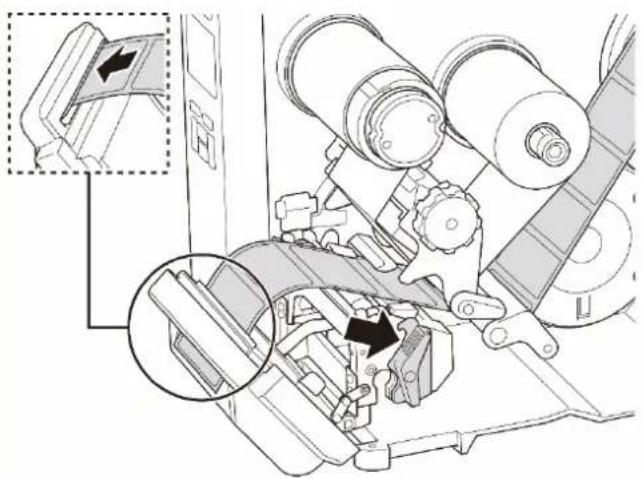

1. Passez le support à travers la fente du couvercle du cutter d'étiquettes.

1. Déplacez le capteur papier en ajustant le bouton de réglage de position du capteur papier. Assurez-vous que la position du capteur d'espacement ou de marques noires correspond à la position de l'espacement/de la marque noire sur le rouleau d'étiquettes.

Capteur de marques noires (illustré par ) Capteur d'espacement (illustré par )

1. Réglez le guide d'étiquettes avant pour fixer la position du support.

Remarque

• Veillez à passer le support à travers le capteur papier.
• Les emplacements de capteur sont indiqués par la marque triangulaire ▽ (capteur d'espacement) et la marque de flèche ▼(capteur de marques noires) sur le boîtier des capteurs.

• La position du capteur papier est réglable. Assurez-vous que la position du capteur d'espacement ou de marques noires correspond à la position de l'espacement/de la marque noire sur le rouleau d'étiquettes.

• Fermez la tête d'impression des deux côtés et assurez-vous qu'elle se fixe en place.

• Définissez le type de capteur papier et étalonnez le capteur sélectionné.
• Effectuez le calibrage à l'aide de BPM. Pour plus d'informations sur le calibrage cellule, consultez la section 8.2 Étalonnage automatique du capteur papier à l'aide de BPM.

1. Réglez le mode Impression sur « Cutter » en utilisant le menu principal (Menu principal > Réglages > Mode impression > Mode Cutter) ou en utilisant Brother Printer Management Tool (BPM) comme suit.

a. Démarrez BPM.
b. Cliquez sur le bouton Configuration imprimante.
c. Cliquez sur l'onglet FBPL.
d. Cliquez sur l'option CUTTER dans la liste déroulante Action post-impr.
e. Cliquez sur Définir.

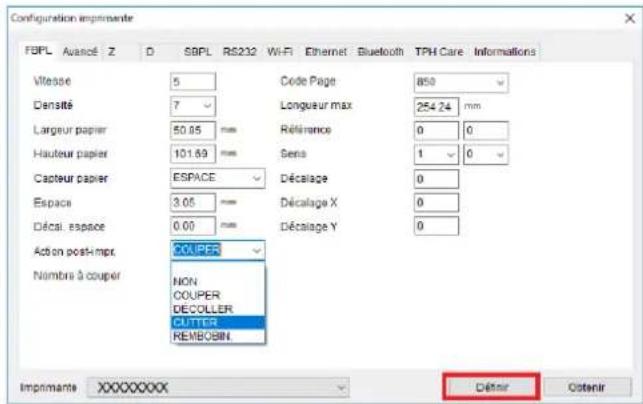

Configuration Improvante FBPL Avancé Z D SBPL RS232 Wi-Fi Ethernet Bluetooth TPH Care Informations Vitesse 5 Code Page 850 Densité 7 Longueur max 254.24 mm Largeur papier 50.95 mm Référence 0 0 Hauteur papier 101.69 mm Sens 1 0 Cacteur papier ESPACE Décalage 0 Espace 3.05 mm Décalage X 0 Décal. espace 0.00 mm Décalage Y 0 Action post-mpx COUPER Nombre à couper NON COUPER DECOLLER CUTTER REMBOBIN Imprimants XXXXXXXXX Dévenir Ostenir

1. Fermez la tête d'impression et appuyez sur le bouton de sélection de droite pour faire avancer une étiquette pour tester.

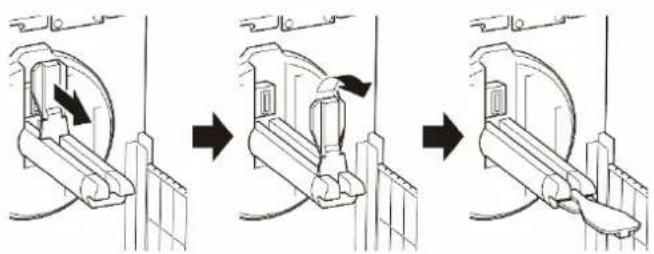

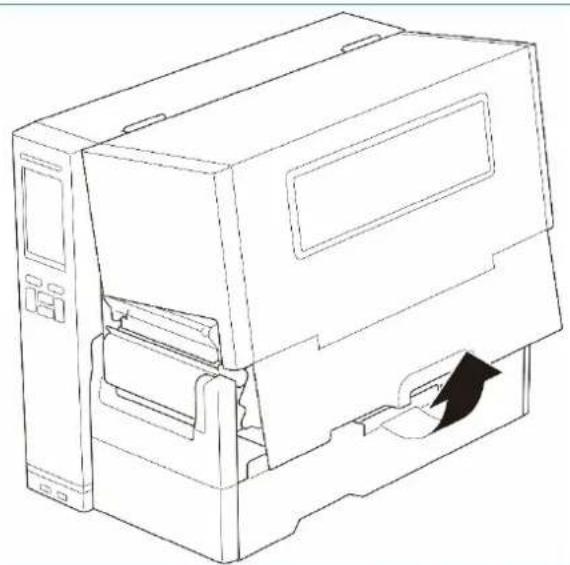

3.4.5 Chargement du support en mode Enrouleur (En option pour TJ-4422TN/TJ-4522TN)

1. Ouvrez le capot du support.

1. Faites glisser la protection du rouleau d'étiquettes à l'horizontale jusqu'à l'extrémité de la broche d'alimentation en étiquettes, puis tournez la protection du rouleau d'étiquettes vers le bas.

1. Placez le rouleau d'étiquettes sur la broche d'alimentation en étiquettes, puis tournez la protection du rouleau d'étiquettes vers le haut pour la maintenir en place.

Remarque

• Vérifiez que la face imprimée des étiquettes est orientée vers le haut.

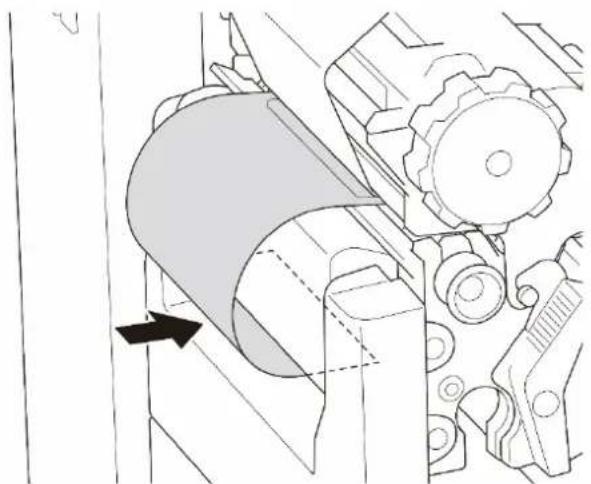

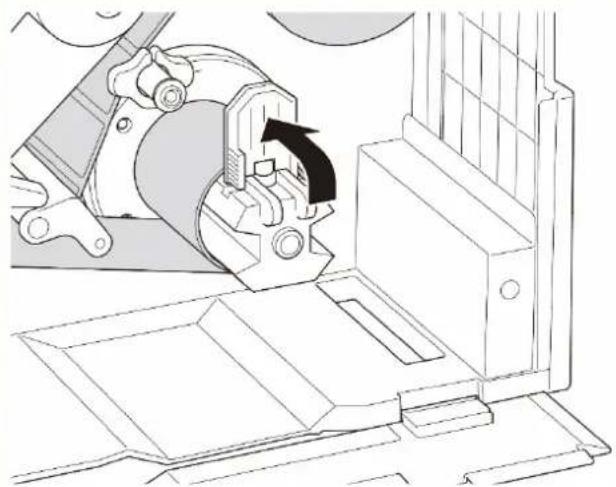

- Pour détecter la quantité de support restante sur le rouleau d'étiquettes, faites glisser le capteur du niveau papier vers le haut.

1. Poussez le levier de libération de la tête d'impression et passez l'étiquette à travers la barre de guidage de support, l'étouffoir, le capteur papier et le guide d'étiquettes avant pour installer le support. Alignez la protection du rouleau d'étiquettes en fonction de la largeur des étiquettes.

1. Déplacez le capteur papier en ajustant le bouton de réglage de position du capteur papier. Assurez-vous que la position du capteur d'espacement ou de marques noires correspond à la position de l'espacement/de la marque noire sur le rouleau d'étiquettes.

Capteur de marques noires (illustré par ) Capteur d'espacement (illustré par )

1. Réglez le guide d'étiquettes avant pour fixer la position du support.

Remarque

• Veillez à passer le support à travers le capteur papier.
• Les emplacements de capteur sont indiqués par la marque triangulaire ▽ (capteur d'espacement) et la marque de flèche ▼(capteur de marques noires) sur le boîtier des capteurs.

• La position du capteur papier est réglable. Assurez-vous que la position du capteur d'espacement ou de marques noires correspond à la position de l'espacement/de la marque noire sur le rouleau d'étiquettes.

• Fermez la tête d'impression des deux côtés et assurez-vous qu'elle se fixe en place.

• Définissez le type de capteur papier et étalonnez le capteur sélectionné.

• Effectuez d'abord le calibrage, puis réglez le mode d'impression sur le mode Enrouleur.

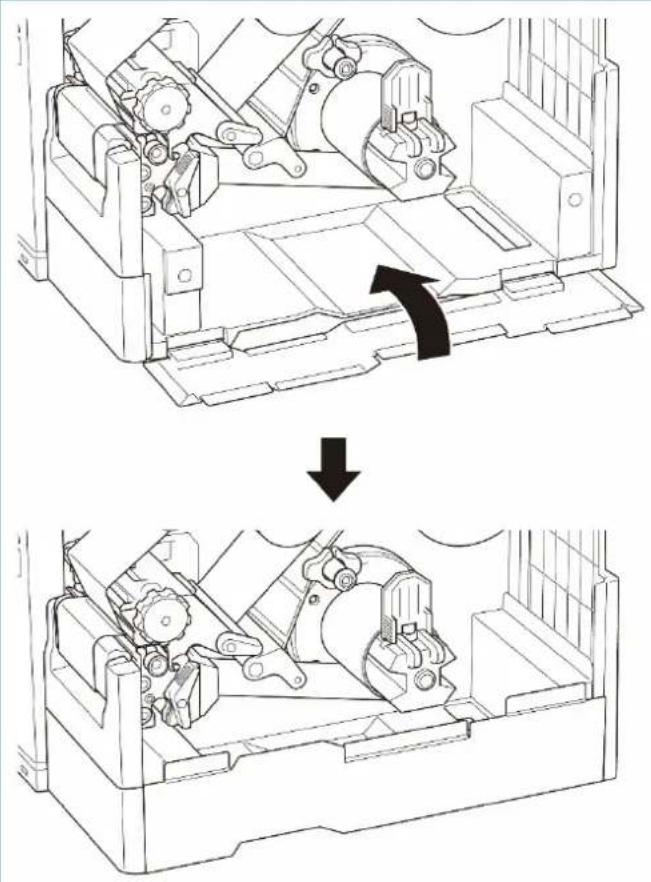

• Ouvrez le capot de support, puis poussez le guide d'étiquettes entièrement vers la droite et abaissez-le.

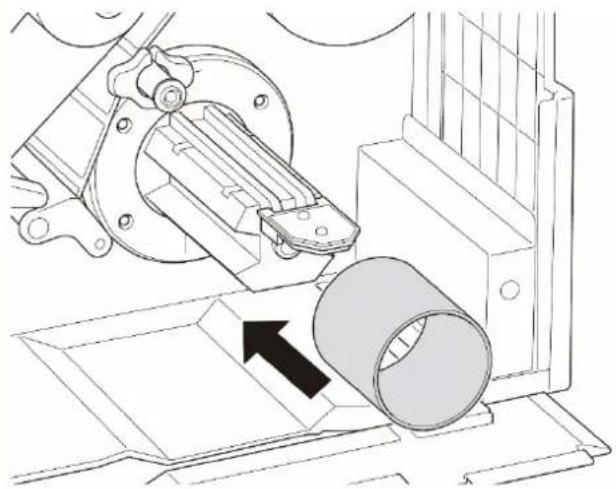

11. Installez le centre de papier sur la broche de rembobinage du support.
RemarqueLe centre de papier n'est pas inclus dans la boîte. Utilisez celui dont vous disposez.
12. Ouvrez le levier de libération de la tête d'impression et le levier de libération du guide d'étiquettes, et tirez environ 650 mm de rouleau d'étiquettes à travers la fente de sortie du support.13. Faites avancer le bord avant du support à travers la fente de rembobinage du panneau avant comme indiqué.
14. Enroulez l'étiquette autour de la broche de rembobinage du support interne et collez l'étiquette contre le centre de papier.Enroulez la broche dans le sens antihoraire jusqu'à ce que l'étiquette soit complètement tendue.

1. Ajustez le guide de rembobinage du support à la largeur des étiquettes.
2. Fermez le levier de libération de la tête d'impression et le capot de base.

1. Réglez le mode Impression sur « Enrouleur » en utilisant le menu principal (Menu principal > Réglages > Mode impression > Enrouleur) ou en utilisant Brother Printer Management Tool (BPM) comme suit.

a. Démarrez BPM.
b. Cliquez sur le bouton Configuration imprimante.
c. Cliquez sur l'onglet FBPL.
d. Cliquez sur l'option REMBOBIN. dans la liste déroulante Action post-impr.
e. Cliquez sur Définir.

Configuration imprinante FBPL Avencé Z D SBPL RS232 Wi-Fi Ethernet Bluetooth TPH Care Informations Vitesse 5 Code Page 850 Densité 7 Longueur max 254.24 mm Largeur papier 50.85 mm Référence 0 0 Hauteur papier 101.69 mm Sans 1 0 Capteur papier ESPACE Décalage 0 Espace 3.05 mm Décalage X 0 Décal espace 0.00 mm Décalage Y 0 Action post-impr COUPEER Nombre à couper NON COUPEER DÉCOLLEUR CUTTER REMODEIN Imprimante XXXXXXXXX Détiner Ostenir

4. Améliorer la qualité d'impression

4.1 Régler la tension de la tête d'impression pour améliorer la qualité d'impression

Sauf indication contraire, les illustrations dans ce Guide de l'utilisateur concernent la TJ-4422TN/TJ-4522TN.

Pour la meilleure qualité d'impression, réglez la tête d'impression à l'aide du bouton de réglage de la tension de la tête d'impression. Choisissez un des cinq niveaux de réglage de tension en fonction de la largeur du support que vous utilisez.

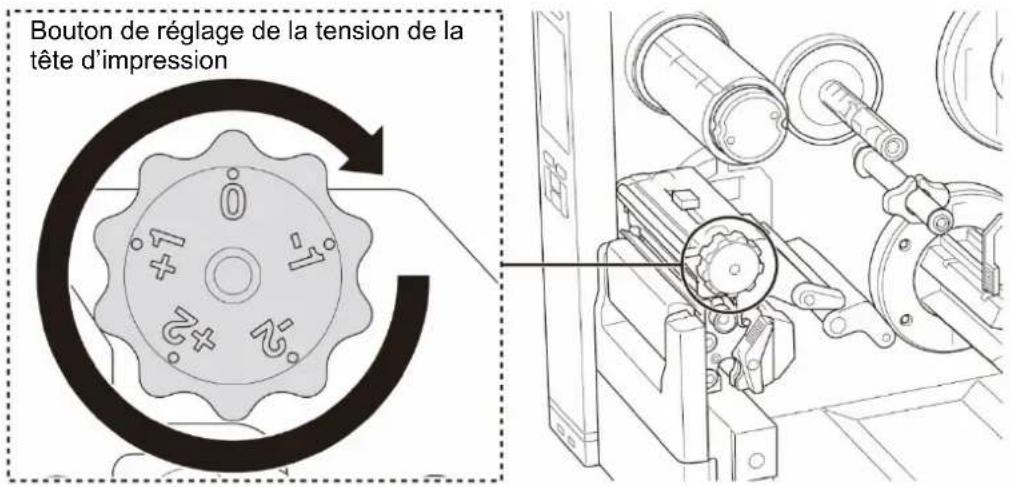

Bouton de réglage de la tension de la tête d'impression

Avec les étiquettes (d'une largeur inférieure à 2"), placez le coulisseau de réglage de position de la tension de la tête d'impression aussi près que possible du centre de l'étiquette pour éviter tout frottement inutile entre la tête d'impression et le rouleau de platine.

Bouton de réglage de la tension de la tête d'impression Coulisseau de réglage de position de la tension de la tête d'impression Paramètre par défaut

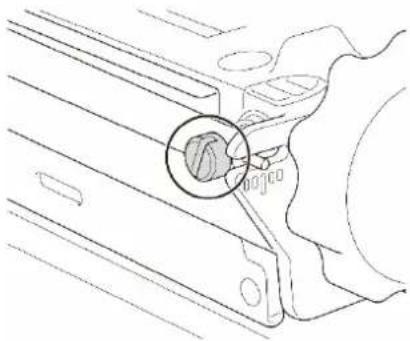

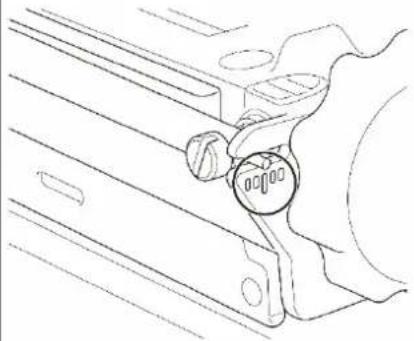

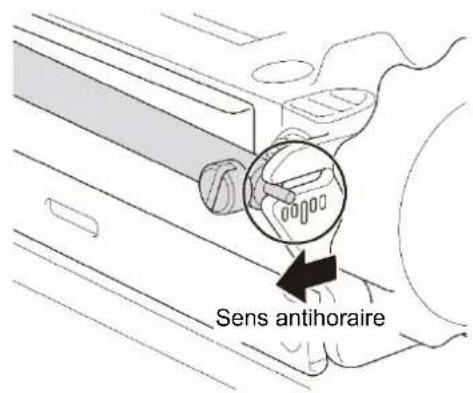

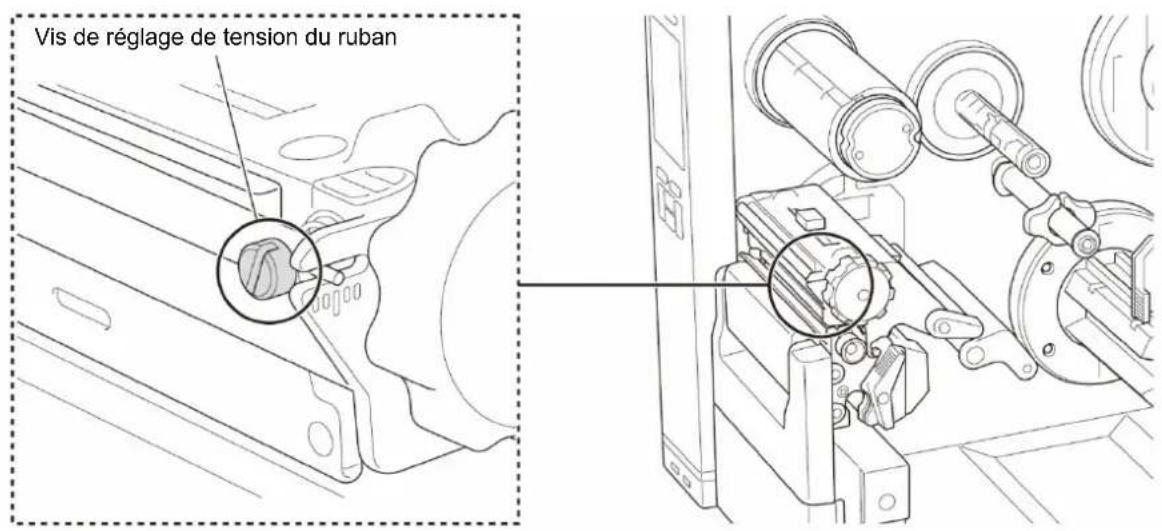

4.2 Régler la tension du ruban pour éviter les plis sur les étiquettes

Des plis peuvent apparaître en raison de nombreux facteurs, notamment la largeur et l'épaisseur du support, l'équilibre de pression de la tête d'impression, les caractéristiques du film du ruban et les paramètres d'obscurité/densité d'impression.

4.2.1 Régler la tension du ruban

Pour éviter les plis sur les étiquettes, réglez la tension du ruban à l'aide de la vis de réglage de tension du ruban. Choisissez un des cinq niveaux de réglage de la tension.

Vis de réglage de tension du ruban

Description	Des plis apparaissent d'en bas à droite à en haut à gauche de l'étiquette.		Des plis apparaissent d'en bas à gauche à en haut à droite de l'étiquette.
Exemple de pli

Pièces réglables de l'imprimante	La vis de réglage de tension du ruban dispose de cinq niveaux de réglage. Utilisez un tournevis à lame plate pour modifier le niveau de tension du ruban.
	Échelle de réglage de tension du ruban	Vis de réglage de tension du ruban

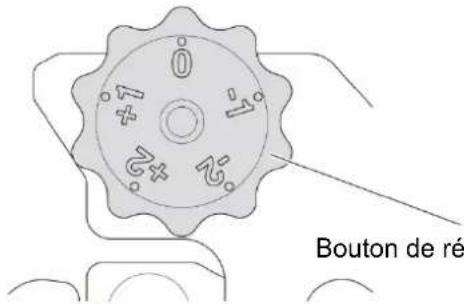

	Le bouton de réglage de la tension de la tête d'impression possède cinq niveaux de réglages. Tournez le bouton de réglage de la tension de la tête d'impression et réglez le coulisseau de réglage de position de la tension de la tête d'impression pour ajuster la tension et la position de la tête d'impression.
		glage de la tension de la tête d'impression
	Coulisseau de réglage de position de la tension de la tête d'impression

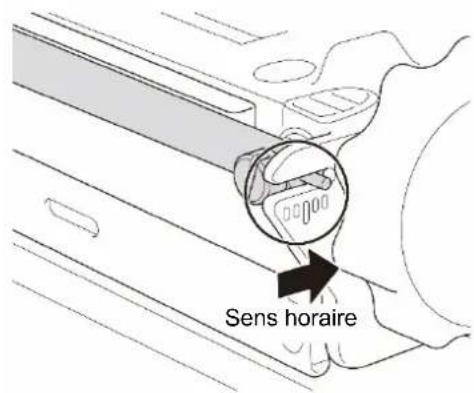

1. Tournez la vis de réglage de tension du ruban une fois dans le sens horaire par niveau sur l'échelle de réglage de tension du ruban, puis imprimez à nouveau l'étiquette pour voir si les plis ont disparu.

Sens horaire

1. Si la vis de réglage de tension du ruban est sur la position la plus orientée vers l'intérieur, mais que les plis du ruban ne sont pas corrigés, déplacez le coulisseau de réglage de position de la tension de la tête d'impression d'un niveau à la fois, puis imprimez à nouveau l'étiquette pour voir si les plis ont disparu.

2. Si, après avoir déplacé le coulisseau de réglage de position de la tension de la tête d'impression, les plis du ruban ne sont pas corrigés, tournez à nouveau le coulisseau de réglage de position de la tension de la tête d'impression d'un niveau à la fois et vérifiez si les plis ont disparu.

3. Tournez la vis de réglage de tension du ruban une fois dans le sens antihoraire par niveau sur l'échelle de réglage de tension du ruban, puis imprimez à nouveau l'étiquette pour voir si les plis ont disparu.

Sens antihoraire

1. Si la vis de réglage de tension du ruban est sur la position la plus orientée vers l'extérieur, mais que les plis du ruban ne sont pas corrigés, déplacez le coulisseau de réglage de position de la tension de la tête d'impression d'un niveau à la fois, puis imprimez à nouveau l'étiquette pour voir si les plis ont disparu.

2. Si, après avoir déplacé le coulisseau de réglage de position de la tension de la tête d'impression, les plis du ruban ne sont pas corrigés, tournez à nouveau le coulisseau de réglage de position de la tension de la tête d'impression d'un niveau à la fois et vérifiez si les plis ont disparu.

4.2.2 Changer les réglages d'obscurité/densité d'impression

Remarque

Pour des informations sur l'obscurité/la densité d'impression, consultez les sections 7.1.1 Paramètres FBPL et 7.1.2 Paramètres ZPL2.

4.2.3 Essayer différents supports

Vérifiez que vous avez chargé le papier approprié.

Remarque

Pour plus d'informations sur l'épaisseur et la largeur papier prises en charge, consultez la section 9. Spécifications du produit.

Remarque

Si les plis sont toujours présents, contactez le service clientèle du fabricant du produit ou votre revendeur local pour entretien.

5. Impression

5.1 Installation du pilote d'imprimante

Remarque

Le nom du modèle et le numéro de série se trouvent à l'arrière de l'imprimante.

Veillez à télécharger le bon pilote pour votre modèle :

• TJ-4420TN/TJ-4422TN : Brother TJ-44
• TJ-4520TN/TJ-4522TN : Brother TJ-45
• TJ-4620TN : Brother TJ-46

La méthode d'installation du pilote dépend du type de connexion :

• Connexion USB (Windows/Mac/Linux)
• Connexion Bluetooth (Windows)
• Connexion à un réseau Wi-Fi (Windows)
• Connexion à un réseau câblé (Windows)

Remarque

Utilisateurs Mac/Linux

Pour plus d'informations sur l'installation d'un pilote, consultez le guide d'installation fourni avec celui-ci.

1. Branchez votre imprimante à l'ordinateur à l'aide d'un câble USB.
2. Consultez support.brother.com, accédez à la page Téléchargement de votre modèle, et téléchargez les logiciels et pilotes d'imprimante les plus récents.
3. Exécutez l'application Seagull Driver Wizard et sélectionnez Install printer drivers (Installer les pilotes de l'imprimante) et USB.
4. Suivez les instructions à l'écran.

Remarque

Si vous ne parvenez pas à installer le pilote d'imprimante :

• Installez le pilote d'imprimante manuellement :
  Dans l'application Seagull Driver Wizard, sélectionnez Install printer drivers (Installer les pilotes de l'imprimante) > Others (Autres).
• Supprimez les pilotes d'imprimante :
  Dans l'application Seagull Driver Wizard, sélectionnez Remove printer drivers (Supprimer les pilotes d'imprimante) > Automatically remove all Drivers by Seagull (Supprimer automatiquement tous les pilotes par Seagull) ou Use advanced printer driver removal options (Utiliser les options avancées de suppression de pilote d'imprimante).
• Réinitialisez les paramètres de l'imprimante :
  Démarrez BPM, puis cliquez sur Fonction imprimante > Défaut usine.

Remarque

Pour utiliser le Bluetooth, une interface WLAN/BT en option (PA-WB-001) est requise.

La connexion Wi-Fi/Bluetooth et la connexion Ethernet ne peuvent pas coexister.

Concernant la façon de changer de connexion, veuillez consulter le chapitre 7.3 ou le manuel FBPL.

1. Vérifiez le nom local Bluetooth :

2. BPM : branchez l'imprimante à l'ordinateur à l'aide d'un câble USB. Cliquez sur Configuration imprimante > Bluetooth.

3. Écran LCD : sélectionnez Interface > Bluetooth.

4. Allumez la fonction Bluetooth sur votre ordinateur puis couplez l'ordinateur avec l'imprimante en sélectionnant Démarrer > Paramètres > Appareils > Bluetooth et autres paramètres et en activant le Bluetooth. Ensuite, sélectionnez Ajouter un appareil Bluetooth ou un autre appareil et sélectionnez une imprimante.

5. Exécutez l'application Seagull Driver Wizard et sélectionnez Install printer drivers (Installer les pilotes de l'imprimante) et Bluetooth.
6. Suivez les instructions à l'écran.

Remarque

Si vous ne parvenez pas à installer le pilote d'imprimante :

- Supprimez les pilotes d'imprimante :

Dans l'application Seagull Driver Wizard, sélectionnez Remove printer drivers (Supprimer les pilotes d'imprimante) > Automatically remove all Drivers by Seagull (Supprimer automatiquement tous les pilotes par Seagull) ou Use advanced printer driver removal options (Utiliser les options avancées de suppression de pilote d'imprimante).

- Réinitialisez les paramètres de l'imprimante :

Démarrez BPM, puis cliquez sur Fonction imprimante > Défaut usine.

Remarque

Pour utiliser le Wi-Fi, une interface WLAN/BT en option (PA-WB-001) est requise.

La connexion Wi-Fi/Bluetooth et la connexion Ethernet ne peuvent pas coexister.

Concernant la façon de changer de connexion, veuillez consulter le chapitre 7.3 ou le manuel FBPL.

Vérifiez que les paramètres réseau de votre imprimante et ceux de votre routeur/point d'accès sans fil sont correctement configurés. Pour plus d'informations, consultez la documentation fournie avec votre routeur/point d'accès sans fil ou contactez le fabricant de votre routeur, votre administrateur système ou fournisseur d'accès à Internet.

1. Configurez les paramètres réseau :

- Utilisation de BPM

a. Branchez votre imprimante à l'ordinateur à l'aide d'un câble USB.
b. Cliquez sur Configuration imprimante > Wi-Fi.
c. Spécifiez le SSID, le Cryptage et la Clé (Mot de passe réseau) puis cliquez sur Définir.
d. Cliquez sur Obtenir.
e. Cliquez sur Fonction imprimante > Page de config.

Les paramètres réseau sont imprimés. Confirmez que l'adresse IP de l'imprimante est correcte.

- Utilisation de l'écran tactile/LCD

a. Sélectionnez Interface > WiFi.
b. Spécifiez le SSID, l'élément Sécurité et le Mot de Passe.
c. Lorsque vous avez terminé, l'icône Wi-Fi et l'adresse IP de l'imprimante s'affichent sur l'écran.

1. Consultez support.brother.com, accédez à la page Téléchargement de votre modèle, et téléchargez les logiciels et pilotes d'imprimante les plus récents.

2. Exécutez l'application Seagull Driver Wizard et sélectionnez Install printer drivers (Installer les pilotes de l'imprimante) et Network (Réseau).

3. Sélectionnez votre imprimante, puis cliquez sur Next (Suivant).

4. Si votre port TCP/IP n'apparaît pas dans la liste, cliquez sur Create port (Créer un port) et sélectionnez Standard TCP/IP port (Port TCP/IP standard) > New Port (Nouveau port).

5. Saisissez le nom du port et l'adresse IP de votre imprimante, puis cliquez sur Next (Suivant).

6. Cliquez sur Finish (Terminer).

7. Revenez à la fenêtre Specify Port (Spécifier un port) et sélectionnez le port que vous avez créé.

8. Suivez les instructions à l'écran.

Remarque

Si vous ne parvenez pas à installer le pilote d'imprimante :

• Supprimez les pilotes d'imprimante :
  Dans l'application Seagull Driver Wizard, sélectionnez Remove printer drivers (Supprimer les pilotes d'imprimante) > Automatically remove all Drivers by Seagull (Supprimer automatiquement tous les pilotes par Seagull) ou Use advanced printer driver removal options (Utiliser les options avancées de suppression de pilote d'imprimante).
• Réinitialisez les paramètres de l'imprimante :
  Démarrez BPM, puis cliquez sur Fonction imprimante > Défaut usine.

5.1.4 Connexion à un réseau câblé (Windows)

1. Connectez à la fois l'imprimante et l'ordinateur à votre routeur/point d'accès à l'aide de câbles LAN. L'imprimante reçoit automatiquement une adresse IP par défaut et affiche celle-ci sur l'écran.
2. Consultez support.brother.com, accédez à la page Téléchargement de votre modèle, et téléchargez les logiciels et pilotes d'imprimante les plus récents.
3. Exécutez l'application Seagull Driver Wizard et sélectionnez Install printer drivers (Installer les pilotes de l'imprimante) et Network (Réseau).
4. Sélectionnez votre imprimante, puis cliquez sur Next (Suivant).
5. Si votre port TCP/IP n'apparaît pas dans la liste, cliquez sur Create port (Créer un port) et sélectionnez Standard TCP/IP port (Port TCP/IP standard) > New Port (Nouveau port).
6. Saisissez le nom du port et l'adresse IP de votre imprimante, puis cliquez sur Next (Suivant).
7. Cliquez sur Finish (Terminer).
8. Revenez à la fenêtre Specify Port (Spécifier un port) et sélectionnez le port que vous avez créé.
9. Suivez les instructions à l'écran.

Remarque

Si vous ne parvenez pas à installer le pilote d'imprimante :

• Supprimez les pilotes d'imprimante :
  Dans l'application Seagull Driver Wizard, sélectionnez Remove printer drivers (Supprimer les pilotes d'imprimante) > Automatically remove all Drivers by Seagull (Supprimer automatiquement tous les pilotes par Seagull) ou Use advanced printer driver removal options (Utiliser les options avancées de suppression de pilote d'imprimante).

- Réinitialisez les paramètres de l'imprimante :

Démarrez BPM, puis cliquez sur Fonction imprimante > Défaut usine.

La connexion Wi-Fi/Bluetooth et la connexion Ethernet ne peuvent pas coexister.

Concernant la façon de changer de connexion, veuillez consulter le chapitre 7.3 ou le manuel FBPL.

5.2 Création et impression d'étiquettes avec BarTender

BarTender est un outil de création d'étiquettes, téléchargeable gratuitement à partir de la page du produit sur le site support.brother.com.

1. Lancez BarTender.
2. Suivez les étapes à l'écran pour créer une étiquette.

Pour plus d'informations sur l'utilisation de BarTender, cliquez sur Help (Aide).

1. Cliquez sur File (Fichier) > Print (Imprimer) pour imprimer l'étiquette.

6.1 Utilitaires à l'allumage

Divers utilitaires à l'allumage sont proposés pour configurer et tester les fonctions de l'imprimante.

Utilisez les utilitaires à l'allumage pour configurer les fonctions de calibrage cellule, auto test et paramètres usine.

1. Mettez l'imprimante d'étiquettes hors tension.
2. Appuyez de façon prolongée sur le bouton de sélection de droite, puis mettez l'interrupteur en position Marche.
3. Relâchez le bouton lorsque la fonction que vous souhaitez définir ou tester s'affiche sur l'écran.

Utilitaire à l'allumage Motifs de LED d'alimentation
Couleur de la LEDFonction	Orange(fixe)	Rouge(clignote cinq fois)	Orange(clignote cinq fois)	Vert(clignote cinq fois)	Vert/Orange(clignote cinq fois)	Rouge/Orange(clignote cinq fois)	Vert (fixe)
1. Calibrage cellule (capteur d'espacement/de marques noires)		√
2. Autotest (et entrée en mode Dump)			√
3. Parametres usine				√
4. Calibrage marq.noire					√
5. Calibrage échenil.						√
6. PRÊT (ignorer AUTO.BAS)							√

6.1.1 Calibrage du capteur de ruban et de marques noires/d'espacement

Étalonnez la sensibilité du capteur de marques noires/d'espacement quand :

• Vous achetez une nouvelle imprimante.
• Vous changez de stock d'étiquettes.
  • L'imprimante d'étiquettes s'initialise.

Pour étalonner les capteurs de ruban et de marques noires/d'espacement :

1. Mettez l'imprimante hors tension.
2. Appuyez de façon prolongée sur le bouton de sélection de droite, puis mettez l'interrupteur en position Marche.
3. Relâchez le bouton lorsque Calibrage cellule s'affiche sur l'écran.

Remarque

• La couleur de la LED change comme suit :

Orange (fixe) → rouge (5 fois) → orange (5 fois) → vert (5 fois) → vert/orange (5 fois) → rouge/orange (5 fois) → vert (allumé)

- Pour sélectionner le capteur à étalonner, envoyez la commande correspondante à l'imprimante :

- Pour le capteur d'espacement : envoyez la commande GAP

- Pour le capteur de marques noires : envoyez la commande BLINE

Pour plus d'informations sur les commandes disponibles, consultez le manuel « FBPL

Command Reference » (Référence des commandes FBPL) sur la page Manuels de votre modèle à l'adresse support.brother.com.

6.1.2 Calibrage du capteur de marques noires/d'espacement, autotest et entrée en mode Dump

Étalonnez le capteur de marques noires ou d'espacement si les paramètres de capteur utilisés lors de la dernière tâche d'impression ne conviennent pas à la tâche actuelle. Lors du calibrage du capteur de marques noires/d'espacement, l'imprimante détecte la longueur d'étiquette, imprime la configuration interne (autotest), puis entre en mode Dump.

Pour étalonner le capteur de marques noires/d'espacement :

1. Mettez l'imprimante hors tension.
2. Appuyez de façon prolongée sur le bouton de sélection de droite, puis mettez l'interrupteur en position Marche.
3. Relâchez le bouton lorsque Auto test s'affiche sur l'écran.

Remarque

La couleur de la LED change comme suit :

Orange (fixe) → rouge (5 fois) → orange (5 fois) → vert (5 fois) → vert/orange (5 fois) → rouge/orange (5 fois) → vert (fixe)

1. L'imprimante étalonne le capteur et détecte la longueur d'étiquette, imprime les réglages internes, puis entre en mode Dump.

Remarque

Pour sélectionner le capteur à étalonner, envoyez la commande correspondante à l'imprimante :

• Pour le capteur d'espacement : envoyez la commande GAP
• Pour le capteur de marques noires : envoyez la commande BLINE
Pour plus d'informations sur les commandes disponibles, consultez le manuel « FBPL Command Reference » (Référence des commandes FBPL) sur la page Manuels de votre modèle à l'adresse support.brother.com.

Autotest

Imprimez la configuration de l'imprimante après avoir exécuté le calibrage du capteur de marques noires/d'espacement. L'impression d'autotest liste la configuration de l'imprimante et la mémoire disponible, et peut indiquer la présence de points endommagés sur le composant chauffant.

Impression d'autotest
	Nom du modèleVersion du micrologicielChecksum du micrologicielNuméro de série de l'imprimanteFichier de configurationDate systèmeHeure systèmeDistance imprimée (mètres)Nombre de coupesNombre de points défectueux
PRINTING SETTINGSPEED: 5 IPSDENSITY: 8.0WIDTH: 4.00 INCHHEIGHT: 4.00 INCHGAP: 0.00 INCHINTENSION: 5CODEPAGE: 850COUNTRY: 001	Vitesse d'impression (pouces/s)Densité d'impressionTaille d'étiquette (pouces)Distance d'espacement (pouces)Sensibilité du capteur de marques noires/d'espacementPage CodeCode pays
Z SETTINGDARKNESS: 16.0SPEED: 4 IPSWIDTH: 4.00 INCHTILDE: 7EH (~)CARET: 5EH (^)DELIMITER: 2CH (, )POWER UP: NO MOTIONHEAD CLOSE: NO MOTION	Obscurité d'impressionVitesse d'impression (pouces/s)Taille d'étiquettePrefixe controlPréfixe formatPréfixe de séparateurAction à l'allumage de l'imprimanteAction de fermeture de la tête d'impression
RS232 SETTINGBAUD: 9600PARITY: NONEDATA BIT: 8STOP BIT: 1	Configuration du port sérieRS232
BT SETTINGMAC ADDR: XX:XX:XX:XX:XX:XXNAME: PS-MODE: BT2.1Pair Mode: SSP_JUSTWORKMFi: NO	Configuration Bluetooth
ETHERNET SETTINGNAME: XXXXXXMAC ADDR: XXXXXXDHCP: ONIP ADDR: 0.0.0.0SUBNET: 0.0.0.0GATEWAY: 0.0.0.0PORT: 9100	Nom de l'imprimanteAdresse MacDHCPAdresse IPMasque de sous-réseauPasserellePort RAW
Wi-Fi SETTINGPRODUCT TYPE: xPico270SERIAL NUMBER:APP VERSION: X.X.X.XXXMAC ADDRESS: XX:XX:XX:XX:XX:XXRegion:Module Region:SSID:DHCP ENABLED: YESIP ADDRESS:SUBNET MASK:GATEWAY:PRINTER NAME: XX-XXXXXXRAW PORT: 9100	Configuration Wi-Fi
DRAM FILE (0 FILES)PHYSICAL XXXX KBYTESAVAILABLE XXXX KBYTESFLASH FILE (0 FILES)MENU.MMF XX BYTESPHYSICAL XXXX KBYTESAVAILABLE XXXX KBYTES	Nombre de fichiers téléchargésEspace en mémoire total et disponibleMotif de contrôle de la tête d'impression

Remarque

• Le mode Dump nécessite un papier de 101,5 mm de largeur.
• Pour reprendre l'impression normale, éteignez puis rallumez l'imprimante.

L'imprimante entre en mode Dump après avoir imprimé la configuration imprimante. Le mode Dump permet aux utilisateurs de vérifier et de déboguer les programmes de l'imprimante. Les caractères de la colonne de gauche proviennent du système de l'imprimante, et ceux de la colonne de droite correspondent à leur représentation hexadécimale.

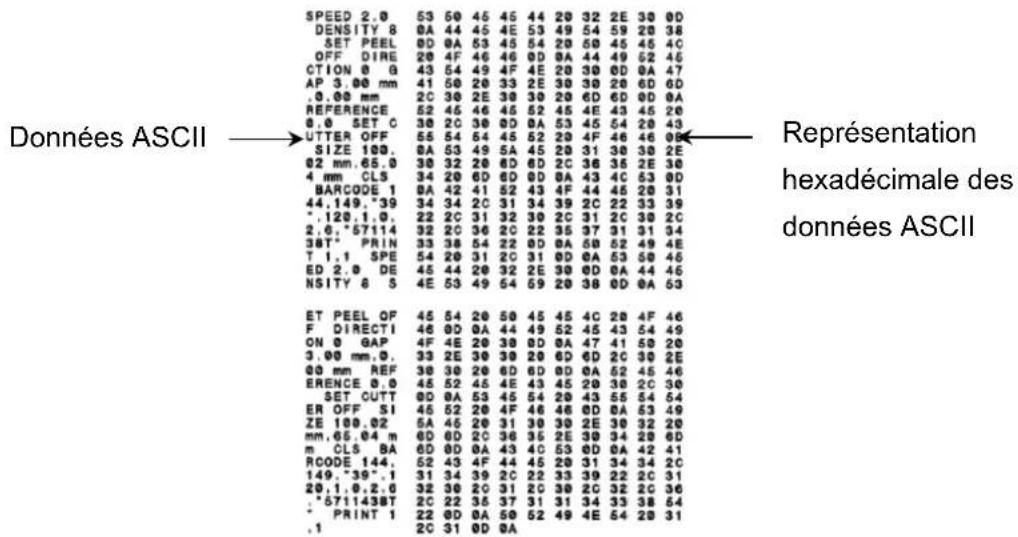

Données ASCII → Représentation hexadécimale des données ASCII SPEED 2.0 53 50 45 45 44 20 32 2E 30 0D DENSITY 8 0A 44 45 4E 53 49 54 59 20 38 SET PEEL 0D 0A 53 45 54 20 50 45 45 4C OFF DIRE 20 4F 46 46 0D 0A 44 49 52 46 CTION 0.0 43 54 49 4F 4E 20 30 0D 0A 47 AP 3.00 mm 41 50 20 33 2E 30 30 20 6D 6D .0.00 mm 2C 30 2E 30 30 20 6D 6D 0D 0A REFERENCE 52 45 46 45 52 45 4E 43 45 20 0.0 SET C 30 2C 30 0D 0A 53 45 54 20 43 UTTER OFF 55 54 54 45 52 20 4F 46 46 0B SIZE 100.0A 53 49 5A 45 20 31 30 30 2E 02 mm .65.0 30 32 20 BD ED BD BC SC SCSE E 4 mm CLS 34 20 BD ED BD OA AD AC P S M O BARCODE 1 BA 42 41 S2 AD F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F 44.149."39"34.34.2C"31.34.39"2C"22.33.39" ".120.1.0.22.2C"31.32.30.2C"31.2C"30.2C" 2.6."5711438T"32.2C"36.2C"22.35.37"31.31.34" 38T" PRIN"33.38.54.22 BD OA SBP B2 P9.4E T I.1 SPE"54.20.31.2C"31.0D OA B3 P8.50.46" ED 2.0 DE"45.44.2B"32.2E"30.0D OA A4.46 NSITY & S" "4E"53.49.54.59.20.38.0D OA A53 ET PEEL OF "45.54.2B"50.45.45.4C"2B"4F"46" F DIRECTI "46.0D"BA"44.49.52.45.43.54.49" ON O GAP "4F"FE"2B"3B"BD OA"47.41.5B"2B" 3.0mm .0."33.2E"3B"CD "BD OA"6D "BD CA"3B"2E" 6B mm REF "3B"3B"CD "BD OA"6A"52.45.46" ERENCE .0"ES"52.45.4E"FE"43.45.2B"3B"2C"3B" SET CUTT "BD OA"53.54.2B"43.5B"5A"5A" ER OFF S1 "45.52.2B"FF"46.48.BD OA B3 P9 ZE .10B .0Z."SA"46.2B"31.3B"CD "BD OA"6B"3B" mm .66."0A m "BD OA"BC "BD OA"8A" m CLS BA "BD OA"DA "BD OA"FD "BD OA"FA RCODE .144."52.43.4F"FA"46.45.2B"31.34.34.2C" 149."39."1."31.34.39."2C."22.33.39."22.2C"31" ".1",".1."32."CD "BD OA"CD "BD OA"CD "BD OA" ".671143BT"CA"2B."CS"CTY "CD "BD OA"CD "BD OA" PRINT ! "CA"DA "BA"DA "BA" ".1" REPRESENTATION hexadécimale des données ASCII

6.1.3 Initialisation de l'imprimante

L'initialisation de l'imprimante efface la DRAM de l'imprimante et restaure ses paramètres d'usine.

1. Mettez l'imprimante hors tension.
2. Appuyez de façon prolongée sur le bouton de sélection de droite, puis mettez l'interrupteur en position Marche.
3. Relâchez le bouton lorsque Parametres usine s'affiche sur l'écran.

Remarque

La couleur de la LED change comme suit :

Orange (fixe) → rouge (5 fois) → orange (5 fois) → vert (5 fois) → vert/orange (5 fois) → rouge/orange (5 fois) → vert (fixe)

Après l'initialisation, les paramètres d'usine suivants sont restaurés :

Paramètre Paramètre par défaut
Vitesse	152,4 mm/s (6 ips) (203 DPI)
	101,4 mm/s (4 ips) (300 DPI)
	76,2 mm/s (3 ips) (600 DPI)
Densité 8
Largeur d'étiquette	101,5 mm
Hauteur d'étiquette	101,5 mm
Type de capteur Capteur d'espacement
Paramètre d'espacement	3 mm
Sens d'impression 0
Point de référence 0,0 (coin supérieur gauche)
Décalage Offset 0
Mode coupe Activé
Mode Prédécol. Désactivé
Mode Cutter Désactivé
Mode enrouleur	Désactivé
Page Code	850
Code pays	001
Effacer mémoire flash	Non

6.1.4 Calibrage du capteur papier (pour le capteur de marques noires)

1. Mettez l'imprimante hors tension.
2. Appuyez de façon prolongée sur le bouton de sélection de droite, puis mettez l'interrupteur en position Marche.
3. Relâchez le bouton lorsque Calibrage marq.noire s'affiche sur l'écran.

Remarque

La couleur de la LED change comme suit :

Orange (fixe) → rouge (5 fois) → orange (5 fois) → vert (5 fois) → vert/orange (5 fois) → rouge/orange (5 fois) → vert (fixe)

6.1.5 Calibrage du capteur papier (pour le capteur d'espacement)

1. Mettez l'imprimante hors tension.
2. Appuyez de façon prolongée sur le bouton de sélection de droite, puis mettez l'interrupteur en position Marche.
3. Relâchez le bouton lorsque Calibrage échenil. s'affiche sur l'écran.

Remarque

La couleur de la LED change comme suit :

Orange (fixe) → rouge (5 fois) → orange (5 fois) → vert (5 fois) → vert/orange (5 fois) → rouge/orange (5 fois) → vert (fixe)

6.1.6 Ignorer le programme AUTO.BAS

Vous pouvez charger le programme AUTO.BAS sur la mémoire flash de l'imprimante de façon à ce qu'il s'exécute automatiquement au démarrage. Cependant, si vous ne voulez pas qu'il s'exécute automatiquement, procédez comme suit :

1. Mettez l'imprimante hors tension.
2. Appuyez de façon prolongée sur le bouton de sélection de droite, puis mettez l'interrupteur en position Marche.
3. Relâchez le bouton lorsque PRÊT (ignorer AUTO.BAS) s'affiche sur l'écran.

Remarque

La couleur de la LED change dans l'ordre qui suit :

Orange (fixe) → rouge (5 fois) → orange (5 fois) → vert (5 fois) → vert/orange (5 fois) → rouge/orange (5 fois) → vert (fixe)

1. L'imprimante démarre sans exécuter le programme AUTO.BAS.

7. Modifier les paramètres de l'imprimante

7.1 Menu Réglages

TJ-4420TN/TJ-4520TN/TJ-4620TN

1. À partir du menu principal, sélectionnez Réglages.
2. Sélectionnez le langage de programmation que vous voulez dans Commande.

Réglages Commande FBPL Vitesse 61PS

Réglages Commande ZPL2 Contraste 16

1. Appuyez sur le bouton sous l'icône

TJ-4422TN/TJ-4522TN

1. Dans le menu principal, appuyez sur Réglages.
2. Appuyez sur Commande, puis sélectionnez le langage de programmation que vous voulez.

Réglages Commande FBPL Vitesse 61PS

Réglages Commande ZPL2 Contraste 16

1. Appuyez sur l'icône

7.1.1 Paramètres FBPL

Paramètres FBPL disponibles :

^1 Disponible pour TJ-4420TN, TJ-4520TN, et TJ-4620TN uniquement.

Réglages	Description
Vitesse	Définit la vitesse d'impression. Les réglages varient de :2 à 14 pour 203 dpi (par défaut : 6)2 à 12 pour 300 dpi (par défaut : 4)1 à 6 pour 600 dpi (par défaut : 3)
Slew Speed(Vitesse d'avance)	Définit la vitesse d'avance de l'imprimante. Les réglages varient de :2 à 8 pour 203 dpi2 à 8 pour 300 dpi1,5 à 6 pour 600 dpi
Back Speed(Vitesse arrière)	Définit la vitesse de recul de l'imprimante. Les réglages varient de :2 à 3 pour 203 dpi2 à 3 pour 300 dpi1,5 à 3 pour 600 dpi
Densité	Règle la clarté/l'obscurité d'impression. Les réglages varient de 0 à 15. Il vous faudra peut-être régler la densité d'impression en fonction du support.
Réglages	Description
Direction	Précise le sens d'impression.
	DIRECTION 0	DIRECTION 1
Mode impression	Définit le Mode impression.
	Mode impression	Description
	Mode Batch	Lorsque l'image est imprimée, la marque noire/l'espacement passe dans la plaque de découpe pour effectuer la découpe.
	Aucun	Le haut de l'étiquette suivante est aligné sur la ligne de gravure de la tête d'impression (mode Déchirement).
	Cutter Batch	Coupe l'étiquette à la fin de la tâche d'impression.
	Mode enrouleur	Active le mode enrouleur.
	Mode Prédécol.	Active le mode Prédécol.
	Mode Cutter	Active le mode Cutter.
Décalage Offset	Ajuste l'emplacement d'arrêt de l'impression sur le support. Les réglages varient de -999 à 999 points.
Décalage X	Ajuste la position d'impression. Les réglages varient de -999 à 999 points.
Décalage Y
Référence X	Définit l'origine du système de coordonnées de l'imprimante, horizontalement et verticalement. Les réglages varient de 0 à 999 points.
Référence Y
Page Code	Définit la page de code de jeu de caractères internationaux.
Pays	Définit le code pays. Les réglages varient de 1 à 358.

Remarque

Si vous imprimez à partir du pilote/logiciel téléchargé, les commandes de ce dernier écraseront les paramètres de l'imprimante.

7.1.2 Paramètres ZPL2

Paramètres ZPL2 disponibles :

^1 Disponible pour TJ-4420TN, TJ-4520TN, et TJ-4620TN uniquement.

Réglages	Description
Contraste	Définit le contraste d'impression. Les réglages varient de 0 à 30. Il vous faudra peut-être régler la densité d'impression en fonction du support sélectionné.
Vitesse d'Impression	Définit la vitesse d'impression. Les réglages varient de :2 à 18 pour 203 dpi (par défaut : 6)2 à 14 pour 300 dpi (par défaut : 4)1,5 à 6 pour 600 dpi (par défaut : 3)
Slew Speed (Vitesse d'avance)	Définit la vitesse d'avance de l'imprimante. Les réglages varient de :2 à 8 pour 203 dpi2 à 8 pour 300 dpi2 à 6 pour 600 dpi
BackFeed Speed (Vitesse de recul)	Définit la vitesse de recul de l'imprimante. Les réglages varient de :2 à 3 pour 203 dpi2 à 3 pour 300 dpi2 à 3 pour 600 dpi
Déchirement	Ajuste l'emplacement d'arrêt de l'impression sur le support. Les réglages varient de -120 à 120 points.
Mode Impression	Définit le mode impression.
	Mode Impression	Description
	Déchirement	Le haut de l'étiquette suivante est aligné sur la ligne de gravure de la tête d'impression.
	Prédécollage	Active le mode Prédécol.
	Cutter Active	le mode Cutter.
	Enrouleur Active	le mode Enrouleur.
Largeur Impression	Définit la largeur d'impression. Les réglages varient de 2 à 999 points.
Liste des Fontes	Imprime la liste actuelle des polices de l'imprimante à destination des étiquettes. Les polices peuvent être stockées dans la DRAM, la mémoire flash de l'imprimante ou la carte mémoire en option.
Liste des Images	Imprime la liste actuelle des images de l'imprimante à destination des étiquettes. Les images peuvent être stockées dans la DRAM, la mémoire flash de l'imprimante ou la carte mémoire en option.
Liste des Formats	Imprime la liste actuelle des formats de l'imprimante à destination des étiquettes. Les formats peuvent être stockés dans la DRAM, la mémoire flash de l'imprimante ou la carte mémoire en option.
Liste Configuration	Imprime la configuration actuelle de l'imprimante.
PREFIXE CONTROL	Définit le caractère du préfixe de contrôle.
PREFIXE FORMAT	Définit le caractère du préfixe de format.
CAR SEPARATEUR	Définit le caractère séparateur.
Param. Papier	Définit l'action du support souhaitée lorsque vous mettez l'imprimante sous tension.
	Action	Description
	Avance L'imprimante éjecte une étiquette.
	Calibration L'imprimante étalonne les niveaux du capteur, détermine la longueur d'étiquette, et charge une étiquette.
	Définir Longueur	L'imprimante détermine la longueur d'étiquette et charge l'étiquette.
	Aucun Mouvement	Aucune action.
Fermeture Tête	Définit l'action du support lorsque vous fermez la tête d'impression.
	Action	Description
	Avance	L'imprimante éjecte une étiquette.
	Calibration	L'imprimante étalonne les niveaux du capteur, détermine la longueur d'étiquette, et charge une étiquette.
	Définir Longueur	L'imprimante détermine la longueur d'étiquette et charge l'étiquette.
	Aucun Mouvement	Aucune action.
Marge Haute	Règle la position d'impression verticalement sur l'étiquette. Les réglages varient de -120 à +120 points.
Marge Gauche	Règle la position d'impression horizontalement sur l'étiquette. Les réglages varient de -9999 à +9999 points.
Modé réimpression	Réimprime la dernière étiquette lorsque vous sélectionnez la flèche Haut sur l'écran.
Convertir format	Sélectionne le facteur de mise à l'échelle des images bitmap. Le premier chiffre correspond à la valeur DPI d'origine ; le second au paramètre DPI que vous souhaitez appliquer.

Remarque

Si vous imprimez à partir du pilote/logiciel téléchargé, les commandes de ce dernier écraseront les réglages définis depuis l'écran.

7.2 Paramètres du capteur

Nous vous recommandons d'étalonner les capteurs à chaque fois que vous changez de support.

Réglages	Description
Auto Calibration	Définit le type de capteur papier et étalonne automatiquement le capteur sélectionné. L'imprimante charge un maximum de trois étiquettes espacées l'une de l'autre, afin d'étalonner automatiquement la sensibilité du capteur.
Configuration Manuelle	Si la fonction « Auto Calibration » n'est pas applicable au support, utilisez la fonction « Configuration Manuelle » pour définir la longueur du papier et la taille de l'espacement/BLINE, puis numérisez le support/marque pour étalonner la sensibilité du capteur.
Détection Seuil	Configure la sensibilité du capteur sur Effectué ou Auto.
Longueur Maxi.	Définit la longueur maximale pour l'étalonnage de l'étiquette.
Écart/seuil de marque noire	Règle la sensibilité de la détection de l'écart (espacement) sur les étiquettes pré-découpées ou la détection des marques noires.
BMark Transmitter (Émetteur Marque noire)	Définit le capteur de marque noire supérieur ou le capteur de marque noire inférieur comme émetteur principal.
	Action	Description
	Back Side (Verso)	La marque noire est au verso.
	Print Side (Côté imprimé)	La marque noire est sur le côté à imprimer.
Avancé	Définit la longueur minimale de papier et la longueur maximale d'espacement/BLINE pour étalonner automatiquement la sensibilité du capteur.

7.3 Paramètres d'interface

Définissez les paramètres d'interface de l'imprimante.

7.3.1 Réglages de l'interface réseau

Réglez l'interface réseau sur Wi-Fi/Bluetooth ou Ethernet

Réglages	Description
Auto	Si le module Wi-Fi/Bluetooth est connecté avant la mise sous tension, l'imprimante est en mode de connexion Wi-Fi. Sinon, l'imprimante est en mode de connexion Ethernet.
Wi-Fi/Bluetooth	L'imprimante reste en mode de connexion Wi-Fi/Bluetooth.
Ethernet	L'imprimante reste en mode de connexion Ethernet.

Remarque

La connexion Wi-Fi/Bluetooth et la connexion Ethernet ne peuvent pas coexister. Veuillez utiliser l'une ou l'autre via ce réglage.

Il est également possible de changer ce réglage via une commande FBPL. Veuillez consulter le manuel FBPL si nécessaire.

Après le changement de ce réglage, l'imprimante redémarrera automatiquement.

7.3.2 Paramètres de communication

Définissez les paramètres RS-232 de l'imprimante.

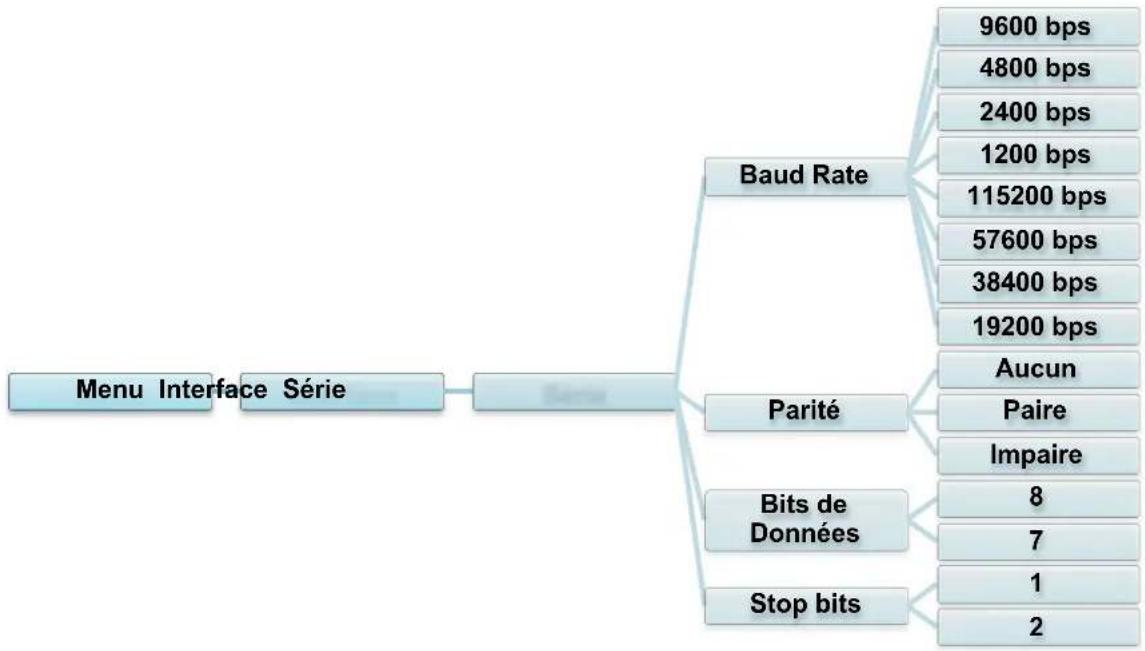


Réglages	Description
Baud Rate	Définit le Baud Rate du standard RS-232.
Parité	Définit la Parité du standard RS-232.
Bits de Données	Définit les Bits de Données du standard RS-232.
Stop bits	Définit les Stop bits du standard RS-232.

7.3.3 Paramètres Ethernet

Configurez la connexion Ethernet (filaire) de votre imprimante et vérifiez son état.

Lorsqu'Ethernet est connecté, l'icône Ethernet et l'adresse IP s'affichent sur l'écran comme indiqué ci-dessous.

TJ-XXXXXX B1.07.S01 EZD 01:55 PM XXXX/XX/XX Prêt ETH XX.XX.XX.XX

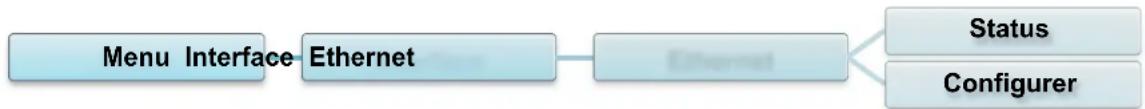


Élément	Description
Status	Vérifie l’adresse IP de la connexion Ethernet et le statut du paramètre Adresse Mac.
Configurer	DHCP :Active (Activé) ou désactive (Désactivé) le protocole de configuration dynamique de l’hôte (DHCP).IP Fixe :Définit l’adresse IP de l’imprimante, le masque de sous-réseau et la passerelle.

Remarque

Pour des informations sur l'installation d'un pilote d'imprimante, consultez la

section 5.1.4 Connexion à un réseau câblé (Windows).

La connexion Wi-Fi/Bluetooth et la connexion Ethernet ne peuvent pas coexister.

Concernant la façon de changer de connexion, veuillez consulter le chapitre 7.3 ou le manuel FBPL.

Remarque

Pour utiliser le Wi-Fi, l'interface WLAN/BT en option (PA-WB-001) est requise.

La connexion Wi-Fi/Bluetooth et la connexion Ethernet ne peuvent pas coexister.

Concernant la façon de changer de connexion, veuillez consulter le chapitre 7.3 ou le manuel FBPL.

Configurez la connexion Wi-Fi de votre imprimante et vérifiez son état.

Pour utiliser cette fonction, définissez la configuration Entreprise avec Brother Printer Management Tool (BPM). Pour plus d'informations sur la configuration Wi-Fi en utilisant BPM, consultez le « Brother Printer Management Tool Quick Start Guide » (Guide de démarrage rapide de l'outil de gestion de l'imprimante Brother) sur la page Manuels de votre modèle à l'adresse support.brother.com.

Lorsque l'interface Wi-Fi est connectée, l'icône Wi-Fi et l'adresse IP s'affichent sur l'écran comme indiqué ci-dessous.

TJ-XXXXXX B1.07.S01 EZD 01:55 PM XXXX/XX/XX Prêt Wi-Fi XX.XX.XX.XX

Remarque

Vérifiez que les paramètres réseau de votre imprimante et ceux de votre routeur/point d'accès sans fil sont correctement configurés. Pour plus d'informations, consultez la documentation fournie avec votre routeur/point d'accès sans fil ou contactez le fabricant de votre routeur, votre administrateur système ou fournisseur d'accès à Internet.

Élément	Description
Status	Vérifie l’adresse IP de la connexion Wi-Fi et le statut du paramètre Adresse Mac.
Configurer	DHCP :Active (Activé) ou désactive (Désactivé) le protocole de configuration dynamique de l’hôte (DHCP).IP Fixe :Définit l’adresse IP de l’imprimante, le masque de sous-réseau et la passerelle.
SSID	Définit le SSID (Nom du réseau).
Sécurité	Sélectionne le cryptage du réseau Wi-Fi.
Mot de Passe	Définit le mot de passe (Clé de réseau).

Remarque

Pour des informations sur l'installation d'un pilote d'imprimante, consultez la section 5.1.3 Connexion à un réseau Wi-Fi (Windows).

Remarque

Pour utiliser le Bluetooth, l'interface WLAN/BT en option (PA-WB-001) est requise.

La connexion Wi-Fi/Bluetooth et la connexion Ethernet ne peuvent pas coexister.

Concernant la façon de changer de connexion, veuillez consulter le chapitre 7.3 ou le manuel FBPL.

Configurez la connexion Bluetooth de votre imprimante, vérifiez son statut et réinitialisez le nom local de la connexion.

Activez la fonction Bluetooth pour permettre à votre appareil mobile de détecter votre imprimante et de s'y connecter.

TJ-XXXXXX B1.07.S01 EZD 01:55 PM XXXX/XX/XX Prêt Wi-Fi XX.XX.XX.XX

Élément	Description
Status	Vérifie le statut du paramètre Bluetooth.
Nom Local	Réinitialise le nom local Bluetooth.
Code PIN	Définit le code PIN local pour le Bluetooth.

Élément	Description
Langue	Spécifie la langue de l’écran.
Information Imprimante	Vérifie le numéro de série de l’imprimante, la distance imprimée (pouces/m), le nombre d’étiquettes imprimées et le nombre de coupes.
Initialisation	Réinitialise les paramètres par défaut de l’imprimante.
Contraste écran	Ajuste la luminosité de l’écran (les réglages varient de 0 à 100).
Calibration Ecran Tactile	Étalonne l’écran.
Date & Heure	Ajuste la date et l’heure affichées sur l’écran.
Securité	Définit le mot de passe pour verrouiller le menu ou les favoris. Le mot de passe par défaut est 8888.
Niveau Bas Ruban	Définit le message d’avertissement de Niveau Bas Ruban. Par exemple, si vous définissez la valeur sur 30 m, lorsque la capacité du ruban est inférieure à 30 m, l’icône s’affiche en rouge.
Élément	Description
Print Head Maintn (Maintn Tête impression)	Vérifie les notifications de maintenance et d’état de la tête d’impression.
	Élément	Description
	Alerte	Active ou désactive l’avertissement de nettoyage de la tête d’impression. Si ce paramètre est activé et que la tête d’impression a atteint la limite de distance du paramètre, un avertissement apparaît sur l’écran pour vous rappeler de nettoyer la tête d’impression. Le paramètre par défaut est « Désactiver ».
	RAZ Compteur	Réinitialise l’avertissement de distance de la tête d’impression après le nettoyage de celle-ci.
	Intervalle	Définit la distance à partir de laquelle afficher l’avertissement de nettoyage de la tête d’impression. Vous devez activer « TPH warning lock » (Verrouillage avertissement TPH) pour utiliser cet élément. Le paramètre par défaut est 1 km.
Beep Touches	Active ou désactive la tonalité émise lorsque l’opérateur appuie sur un bouton.
Contactez nous	Affiche un code QR permettant d’accéder au Site internet Brother support à l’adressesupport.brother.comà l’aide d’un appareil mobile.

7.5 Gestionn. fich.

Vérifiez la mémoire disponible de l'imprimante, affichez la liste des fichiers, supprimez les fichiers ou exécutez les fichiers qui sont enregistrés dans la mémoire DRAM/Flash/Card (Carte) de l'imprimante.

7.6 Fonctions de diagnostic

Élément	Description
Imprimer configuration	Imprime la configuration actuelle de l'imprimante. L'impression de la configuration contient un motif de test de la tête d'impression qui sert à vérifier la présence de points endommagés sur le composant chauffant de la tête d'impression.Pour plus d'informations, consultez la section6.1.2 Calibrage du capteur de marques noires/d'espacement, autotest et entrée en mode Dump.
Mode DUMP	Capture les données en provenance du port de communication et imprime les données reçues par l'imprimante. En mode Dump, les caractères sont tous imprimés sur deux colonnes. Les caractères de la colonne de gauche proviennent du système de l'imprimante, et ceux de la colonne de droite correspondent à leur représentation hexadécimale. Ce mode vous permet de vérifier et de déboguer le programme.Pour plus d'informations, consultez la section6.1.2 Calibrage du capteur de marques noires/d'espacement, autotest et entrée en mode Dump.RemarqueLe mode Dump nécessite une largeur papier de 101,6 mm.
Tête d'impression	Vérifie la présence de points visibles et contrôle la température de la tête d'impression.
Ecran	Vérifie l'état des couleurs de l'écran.
Cellule	Contrôle l'état de lecture et l'intensité des capteurs.
	Élément	Description
	Echenillage	Renvoie la valeur actuelle du capteur d'espacement.
	Marque Noire	Renvoie la valeur actuelle du capteur de marques noires.
	Ruban Renvoie la valeur actuelle du capteur ruban.

Brother Printer Management Tool (BPM) est un outil intégré qui vous permet de :

• Vérifier l'état et les paramètres d'une imprimante
- Modifier les paramètres de l'imprimante
• Envoyer des commandes supplémentaires à une imprimante
• Télécharger des graphiques et des polices
- Créer une police bitmap d'imprimante
• Télécharger et mettre à jour le micrologiciel
- Configurer les paramètres Bluetooth et LAN sans fil (Wi-Fi)

À l'aide de cet outil, vous pouvez également vérifier l'état et les paramètres de votre imprimante pour corriger tout problème.

8.1 Démarrer BPM

Double-cliquez sur l'icône de BPM

pour démarrer le logiciel.

Brother Printer Management Tool V1.0.06 Nom du groupe: All Utilisat Alerie Groupe Config. Nom manuel Langue État Imprimante Nom imprimante Adresse IP Nom modèle Version No. serie Distance (Km) Interface PS-E01FC5 TD-4520TN V1.01.S25 EZD U65531M8V1111... 0.0039 Boutons de fonction Configuration imprimante Gestionn. fich Outil commande Config RTC Fonction imprimante Gest. polices Bitmap Boutons de configuration Type d'interface

L'écran principal de BPM vous permet d'accéder aux options suivantes :

• Configuration imprimante
• Gestionn. fich.
• Outil commande
• Config RTC
• Fonction imprimante
  • Gest. polices Bitmap

Pour plus d'informations, consultez le « Brother Printer Management Tool Quick Start Guide » (Guide de démarrage rapide de l'outil de gestion de l'imprimante Brother) sur la page Manuels de votre modèle à l'adresse support.brother.com.

8.2 Étalonnage automatique du capteur papier à l'aide de BPM

Utilisez BPM pour définir le type de capteur papier (capteur de marques noires ou d'espacement) et étalonner le capteur sélectionné.

Capteur d'espacement	Capteur de marques noires

Le capteur d'espacement (capteur transmissif) détecte le début de l'étiquette et l'imprimante fait avancer celle-ci vers la bonne position.

Le capteur de marques noires (capteur réflectif) détecte la marque et l'imprimante fait avancer le support vers la bonne position.

1. Assurez-vous que le support est déjà installé et que la tête d'impression est fermée. (Voir la section 3.4 Chargement du support.)
2. Mettez l'imprimante sous tension.
3. Démarrez BPM.
4. Cliquez sur le bouton Fonction imprimante.
5. Cliquez sur le bouton Étalonner.
6. Sélectionnez le type de capteur de support et cliquez sur Étalonner.

Étalonner ○ ESPACE ○ Marque noire ○ Continu ○ Sélection auto Hauteur papier mm Espace mm Étalonner

9. Spécifications du produit

Écran
Écran LCD	(TJ-4420TN, TJ-4520TN, TJ-4620TN)écran TFT couleur 320 px × 240 px, 3.5"(TJ-4422TN, TJ-4522TN)écran tactile résistif couleur 16 bits, 480 px × 272 px, avec rétroéclairage
LED 1 voyant d'alimentation (3 couleurs : vert, rouge, orange)
Impression
Méthode d'impression Transfert thermique et thermique direct
Largeur d'impression maximale	104 mm
Longueur d'impression maximale	(TJ-4420TN/TJ-4422TN)25 400 mm(TJ-4520TN/TJ-4522TN)11 430 mm(TJ-4620TN)2540 mm
Vitesse d'impression maximale	(TJ-4420TN/TJ-4422TN)356 mm/seconde(TJ-4520TN/TJ-4522TN)305 mm/seconde(TJ-4620TN)152 mm/seconde
Résolution d'impression	(TJ-4420TN/TJ-4422TN)203 dpi(TJ-4520TN/TJ-4522TN)300 dpi(TJ-4620TN)600 dpi
Taille
Dimensions	(TJ-4420TN/TJ-4520TN/TJ-4620TN)276 mm (L) × 326 mm (H) × 502 mm (D)(TJ-4422TN/TJ-4522TN)276 mm (L) × 412 mm (H) × 502 mm (D)
Poids	(TJ-4420TN/TJ-4520TN/TJ-4620TN)Environ 15,35 kg(TJ-4422TN/TJ-4522TN)Environ 18,93 kg
Interface
USB USB Ver. 2.0 (Haute vitesse) (Type B)
Série RS-232
LAN filaire	10/100 Mbit/s
Port USB hôte	Autonome : Clavier USB, scanner USBStockage : Pilote clé USB
Bluetooth (en option)	Module Wi-Fi et Bluetooth coexistent
Bluetooth	Bluetooth Ver. 5.0SPP (Bluetooth Classic), GATT (Bluetooth basse consommation)
Wi-Fi (en option) IEEE 802.11a/b/g/n
Sécurité Wi-Fi	Ouvert, WEP ouvert, WPA-PSK/WPA2 (AES et TKIP)- 802.11i- WPA2-Enterprise : EAP-FAST, EAP-TTLS, EAP-TLS, PEAPv0
Environnement
Température	Utilisation: 0 °C à 40 °CStockage: -40 °C à 60 °C
Humidité	Utilisation: 25 % à 85 % (sans condensation)Stockage: 10 % à 90 % (sans condensation)
Bloc d'alimentation
Bloc d'alimentation	Bloc d'alimentation à interrupteur interne• Entrée: 100 V à 240 V CA, 4,0 A à 2,0 A, 50 Hz à 60 Hz• Sortie: 5 V CC, 5,0 A; 24 V CC, 7,0 A; 36 V CC, 1,4 A; Total 243 W
Spécifications du papier
Type de support	Continu,pré-découpé,marque noire,pli,encoche,perforé,étiquette classique,étiquette d'instructionsMode Prédécol.:papier couché ordinaire
Type d'enroulement Enroulement extérieur
Largeur du support	20 mm à 114 mm
Épaisseur de support	0,06 mm à 0,28 mm
Diamètre extérieur du rouleau (maximum)	203,2 mm
Taille de noyau	38,1 mm à 76,2 mm
Capteur papier Espacement (transmissif),marque noire (réflectif)
Spécifications du ruban
Longueur	600 m de long,diamètre externe max 90 mm
Taille de noyau	25,4 mm (encre recouverte à l'extérieur ou à l'intérieur)
Largeur du ruban	25,4 mm à 114,3 mm
Autres
Cutter	Option Cutter à haut débit (type guillotine à découpe complète),(Non remplaçable par l'utilisateur) ^1
Séparateur d'étiquettes	Option Séparateur d'étiquettes (Non remplaçable par l'utilisateur) ^1
Codes-barres pris en charge	Codes-barres 1DCode 11 (USD-8),Code 39,Code 93,Code 128 avec subsets A/B/C,UPC-A,UPC-E,EAN-8,EAN-13,UPC et EAN 2-ou extensions à 5 chiffres,GS1-128 (UCC/EAN-128),MSI,Plessey,POSTNET,Standard 2 sur 5 (IATA),Industrial 2 sur 5,Entrelacé 2 sur 5,ITF-14,EAN-14,LOGMARS,Codabar (NW-7),Planet,Telepen,Deutsche Post Identcode,Deutsche Post Leitcode,Datalogic 2 sur 5 (China Post)Codes-barres 2DCODABLOCK F,PDF417,Code 49,GS1 DataMatrix,MaxiCode,QR Code,TLC39,MicroPDF417,GS1 DataBar (RSS),Aztec Code
Commande de contrôle de l'imprimante	FBPL-EZD (Compatible avec FBPL II,EPL II,ZPL II,DPL)FBPL-EZS (Compatible avec FBPL II,EPL II,ZPL II,SBPL)
Polices intégrées	Polices bitmap alphanumériques 8 bitsMoteur de police Monotype Imaging ^ TrueType avec une police vectorielle CG Triumvirate Bold Condensed

^1 Seuls les revendeurs Brother sont autorisés à remplacer des accessoires.

9.1 Cartes microSD recommandées

Classe de carte microSD	Capacité Fabricant agréé
Classe 4 V2.0	4 Go Transcend
	8 Go Transcend
Classe 10 V3.0 UHS-I	16 Go	Transcend
		Sandisk
	32 Go Transcend
Classe 10 V3.0	16 Go	Kingston
Classe 4 V2.0	16 Go	Sandisk

Remarque

• Vérifiez que votre carte microSD utilise le système de fichiers DOS FAT.
- Les noms des dossiers et des fichiers stockés sur la carte microSD doivent être au format 8.3.
- Vous devez acheter un adaptateur de carte miniSD ou SD séparément.

10.1 Problèmes courants

Ce chapitre explique comment résoudre les problèmes typiques que vous pourriez rencontrer en utilisant l'imprimante. En cas de problème avec l'imprimante, vérifiez tout d'abord que vous avez correctement effectué les tâches suivantes.

Si vous rencontrez encore des problèmes, contactez le service clientèle du fabricant du produit ou votre revendeur local.

Problème	Cause possible	Solution
Le voyant LED n'est pas allumé.	Le cordon d'alimentation est mal branché.	Assurez-vous que l'imprimante est bien branchée sur la prise électrique via le cordon d'alimentation.
	L'interrupteur est en position Arrêt.	Mettez l'imprimante sous tension.
Mémoire pleine (DRAM/Flash/Card (Carte)).	La mémoire DRAM/Flash/Card (Carte) de l'imprimante est pleine.	Supprimez les fichiers inutilisés de la mémoire DRAM/Flash/Card (Carte).
La carte microSD ne peut pas être utilisée.	La carte microSD est endommagée.	Utilisez une autre carte microSD.
	La carte microSD n'est pas insérée correctement.	Insérez à nouveau la carte microSD.
	La carte microSD a été fabriquée par un fabricant non agréé.	Pour les spécifications des cartes microSD prises en charge et les fabricants de cartes microSD agréés, consultez la section 9.1 Cartes microSD recommandées.
Pas d'impression.	Le câble série ou USB n'est pas connecté correctement.	Rebranchez le câble série ou USB.
	L'appareil sans fil est peut-être mal connecté à l'imprimante.	Réinitialisez les paramètres sans fil de l'appareil et configurez à nouveau ce dernier.
	Le câble série ou USB est peut-être endommagé.	Essayez un autre câble.
	Le port spécifié dans le pilote Windows n'est pas correct.	Spécifiez le bon port.
	La tête d'impression a peut-être besoin d'être nettoyée.	Nettoyez la tête d'impression.
	Votre programme personnalisé ne contient peut-être pas les commandes requises.	Assurez-vous que votre programme contienne la commande PRINT à la fin du fichier et un CRLF à la fin de chaque ligne de commande.
Pas d'impression sur l'étiquette.	Le ruban/support est mal chargé.	Rechargez le ruban/support.
		Vérifiez que le ruban d'encre est placé à la bonne position.
	Le ruban/support est incompatible.	Installez le bon ruban/support.
Problème Cause	possible Solution
	L'obscurité/la densité d'impression est mal configurée.	Réglez l'obscurité/la densité d'impression.
Mauvaise qualité d'impression.	Le ruban/support est mal chargé.	Rechargez le ruban/support.
	De la poussière ou de l'adhésif se trouve sur la tête d'impression.	Nettoyez la tête d'impression.
		Nettoyez le rouleau de platine.
	La densité d'impression est mal configurée.	Ajustez la densité d'impression et la vitesse d'impression.
	La tête d'impression est endommagée.	Exécutez l'autotest de l'imprimante et cherchez la présence de points manquants dans le modèle de test de la tête d'impression.
	Le ruban/support est incompatible.	Installez le bon ruban/support.
	La tension de la tête d'impression n'est pas réglée correctement.	Utilisez le bouton de réglage de la tension de la tête d'impression pour régler la tension de la tête d'impression. (Voir la section 4. Améliorer la qualité d'impression.)
		Le levier de libération n'est pas verrouillé en position.
Impression incomplète à gauche ou à droite de l'étiquette.	La taille d'étiquette n'est pas spécifiée correctement.	Vérifiez que la taille d'étiquette est bien configurée.
Étiquettes vides avec des lignes grises.	La tête d'impression est sale.	Nettoyez la tête d'impression.
	Le rouleau de platine est sale.	Nettoyez le rouleau de platine. (Voir la section 11. Maintenance.)
Impression irrégulière.	L'imprimante est en mode Dump hexadécimal.	Allumez puis éteignez l'imprimante pour ignorer le mode Dump. (Voir la section 6.1.2 Calibrage du capteur de marques noires/d'espacement, autotest et entrée en mode Dump.)
	La communication RS-232 de l'imprimante n'est pas réglée correctement.	Vérifiez que les paramètres RS-232 de l'imprimante sont réglés correctement. Pour plus d'informations, consultez la section 7.3.2 Paramètres de communication.
Les étiquettes sont mal alimentées (déformées) lors de l'impression.	Le guide de support ne touche pas le bord du support.	Si l'étiquette se déplace vers le côté droit, déplacez le guide d'étiquettes avant vers la gauche.
		Si l'étiquette se déplace vers le côté gauche, déplacez le guide d'étiquettes avant vers la droite.
Les étiquettes sont ignorées lors de l'impression.	La taille d'étiquette n'est pas spécifiée correctement.	Vérifiez que la taille d'étiquette est bien configurée.
	La sensibilité du capteur n'est pas définie correctement.	Étalonnez le capteur d'espacement manuellement ou automatiquement. (Voir la section 7.2 Paramètres du capteur.)
	Le capteur papier est sale.La tension de la tête d'impression n'est pas réglée correctement.	Nettoyez le capteur de marques noires/d'espacement avec de l'air comprimé ou un aspirateur.Utilisez le bouton de réglage de la tension de la tête d'impression pour régler la tension de la tête d'impression. (Voir la section4. Améliorer la qualité d'impression.)
Il y a des plis sur le ruban.
	Le ruban est mal installé.	Réinstallez le ruban.Pour installer le rouleau de ruban, consultez la section3.2 Chargement du ruban.
	Le support est mal installé.	Réinstallez le rouleau d'étiquettes.Pour installer le rouleau d'étiquettes, consultez la section3.4 Chargement du support.
	L'obscurité/la densité d'impression n'est pas configurée correctement.	Ajustez l'obscurité/la densité d'impression pour améliorer la qualité d'impression.
	Le support n'avance pas correctement.	Assurez-vous que le guide d'étiquettes avant touche le bord des embouts de guidage de support.
L'heure RTC est incorrecte au redémarrage de l'imprimante.	La pile bouton s'est délogée.La pile bouton est vide.	Contactez le service clientèle du fabricant du produit ou votre revendeur local.
Le côté gauche de la position d'impression est incorrect.	La taille d'étiquette est mal configurée.	Définissez la bonne taille d'étiquette.
	Le paramètre Décalage X est incorrect.	Réglez le paramètre Décalage X. Pour plus d'informations, consultez7.1.1 Paramètres FBPL.
La position d'impression des petites étiquettes n'est pas correcte.	La sensibilité du capteur papier n'est pas définie correctement.	Étalonnez à nouveau la sensibilité du capteur.
	La taille d'étiquette est incorrecte.	Définissez les bonnes tailles d'étiquette et d'espacement.
	Le paramètre Décalage Y est incorrect.	Réglez le paramètre Décalage Y. Pour plus d'informations, consultez7.1.1 Paramètres FBPL.

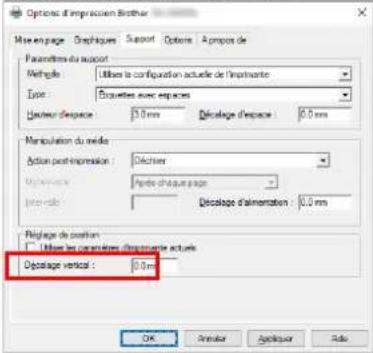

	Le paramètre de décalage vertical du pilote est incorrect.	Si vous utilisez le logiciel BarTender, réglez Décalage vertical dans le pilote.

10.2 Messages d'erreur

Lorsqu'une erreur se produit, l'écran affiche le message d'erreur approprié.

Message d’erreur	Cause possible	Solution
Tête Ouverte	La tête d’impression est ouverte.	Fermez la tête d’impression.
Absence Ruban	Le ruban est terminé. Installez un nouveau rouleau de ruban. Pour installer un nouveau rouleau de ruban, consultez la section3.2 Chargement du ruban.
	Le ruban est mal installé.	Réinstallez le ruban. Pour installer le rouleau de ruban, consultez la section3.2 Chargement du ruban.
Absence Papier	Le rouleau d’étiquettes est terminé.	Installez un nouveau rouleau d’étiquettes. Pour installer un nouveau rouleau d’étiquettes, consultez la section3.4 Chargement du support.
	L’étiquette est mal installée. Réinstallez le rouleau d’étiquettes. Pour installer le rouleau d’étiquettes, consultez la section3.4 Chargement du support.
	Le capteur de marques noires/d’espacement n’est pas étalonné.	Étalonnez le capteur de marques noires/d’espacement.
Bourrage Papier	Le capteur de marques noires/d’espacement n’est pas étalonné.	Étalonnez le capteur de marques noires/d’espacement.
	La taille d’étiquette n’est pas définie correctement.	Définissez la taille d’étiquette correctement.
	Un bourrage papier s’est produit dans l’imprimante.	Retirez le papier bourré.
Prendre Etiquette	Le Mode Prédécol. est activé.	Retirez l’étiquette.

11. Maintenance

Nous vous conseillons de nettoyer régulièrement votre imprimante pour préserver ses performances.

Matériel de nettoyage recommandé :

• Coton-tige
• Chiffon doux non pelucheux
- Aspirateur/Souffleuse
- Air comprimé
- Alcool isopropylique ou d'éthanol

Pièce de l'imprimante	Méthode de nettoyage Intervalle
Tête d'impression	1. Éteignez l'imprimante.2. Laissez la tête d'impression refroidir au moins une minute.3. Essuyez la tête d'impression avec un coton-tige humecté d'alcool isopropylique ou d'éthanol.	Nettoyez la tête d'impression lorsque vous changez de rouleau d'étiquettes.

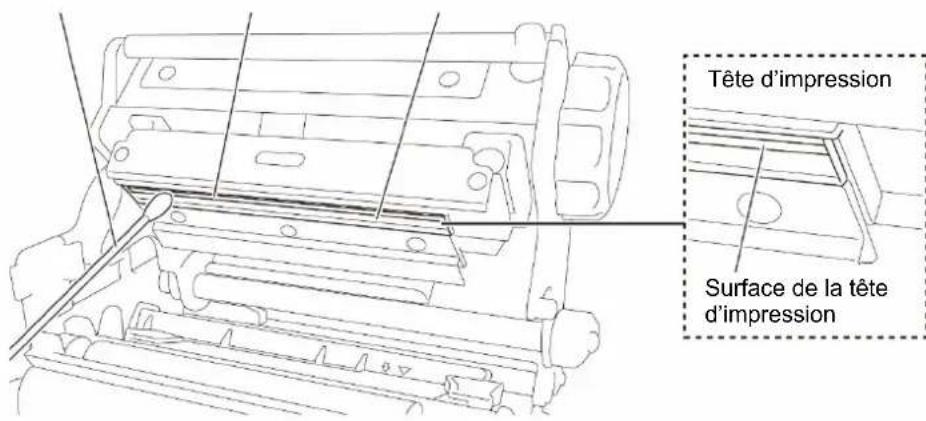

	Surface de la têteCoton-tige d'impression Tête d'impression
Rouleau de platine	1. Éteignez l'imprimante.2. Tournez le rouleau de platine et essuyez- le soigneusement avec un chiffon doux non pelucheux ou un coton-tige humecté d'alcool isopropylique ou d'éthanol.	Nettoyez le rouleau de platine lorsque vous changez de rouleau d'étiquettes.
Barre de décollage	Essuyez avec un chiffon doux non pelucheux, humecté d'alcool isopropylique ou d'éthanol.	Au besoin.
Capteur	Utilisez de l'air comprimé ou un aspirateur. Tous les mois.
Extérieur	Essuyez l'extérieur de l'imprimante avec un chiffon doux non pelucheux, humecté d'eau.	Au besoin.
Intérieur	Utilisez une brosse ou un aspirateur. Au besoin.

Remarque

• Ne touchez pas la tête d'impression. Si vous la touchez, nettoyez-la comme décrit ci-dessus.
• N'utilisez pas d'alcool médical, car cela pourrait endommager la tête d'impression. Utilisez de l'alcool isopropylique ou d'éthanol conformément aux instructions de sécurité du fabricant, le cas échéant.
• Afin de conserver les performances, nous vous recommandons de nettoyer la tête d'impression et les capteurs chaque fois que vous installez un nouveau ruban.

IMPORTANT

Mettez au rebut en toute sécurité les imprimantes, composants et fournitures que vous ne prévoyez plus d'utiliser. Assurez-vous qu'il n'y a pas de bourrage papier dans l'imprimante, et détruissez le ruban de transfert thermique s'il a conservé des impressions visibles.

brother
