Caractéristiques	Détails
Type d'imprimante	Imprimante d'étiquettes thermique mobile
Résolution d'impression	300 dpi
Largeur d'impression	Largeur maximale de 10 cm
Vitesse d'impression	Jusqu'à 150 mm/s
Connectivité	Bluetooth, USB
Compatibilité	Windows, macOS, iOS, Android
Alimentation	Batterie rechargeable, adaptateur secteur
Dimensions	Compact et léger pour une utilisation mobile
Maintenance	Nettoyage régulier de la tête d'impression recommandé
Sécurité	Utiliser uniquement des accessoires et consommables recommandés par le fabricant
Garantie	Garantie limitée de 2 ans
Applications	Étiquetage de produits, envois, logistique

FOIRE AUX QUESTIONS - RJ3055WB BROTHER

Comment connecter l'imprimante d'étiquettes BROTHER RJ3055WB à mon ordinateur ?

Pour connecter l'imprimante, utilisez un câble USB ou établissez une connexion Bluetooth. Assurez-vous que les pilotes nécessaires sont installés sur votre ordinateur.

L'imprimante ne s'allume pas, que faire ?

Vérifiez que l'imprimante est correctement branchée et que l'alimentation est fonctionnelle. Essayez d'utiliser une autre prise de courant ou de remplacer le câble d'alimentation.

Comment changer le rouleau de papier d'étiquettes ?

Ouvrez le couvercle de l'imprimante, retirez le rouleau vide et insérez le nouveau rouleau en vous assurant qu'il est bien positionné. Refermez le couvercle et vérifiez que le papier est bien alimenté.

Pourquoi l'imprimante imprime-t-elle des étiquettes blanches ?

Cela peut être dû à un manque d'encre ou à un problème avec le rouleau de papier. Vérifiez que le rouleau est installé correctement et que le type de papier est compatible avec l'imprimante.

Comment résoudre les erreurs de connexion Bluetooth ?

Assurez-vous que le Bluetooth de l'imprimante est activé et que votre appareil est à portée. Essayez de désapparier et de réapparier l'imprimante avec votre appareil.

Comment mettre à jour le firmware de l'imprimante ?

Visitez le site web de Brother et recherchez le modèle RJ3055WB. Téléchargez la dernière version du firmware et suivez les instructions pour effectuer la mise à jour.

Que faire si l'imprimante ne répond pas à une commande d'impression ?

Redémarrez l'imprimante et l'ordinateur. Vérifiez également que l'imprimante est définie comme l'imprimante par défaut dans les paramètres de votre ordinateur.

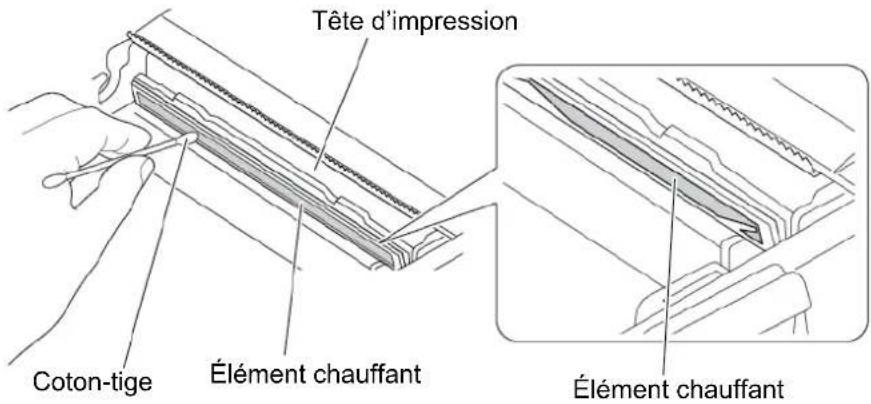

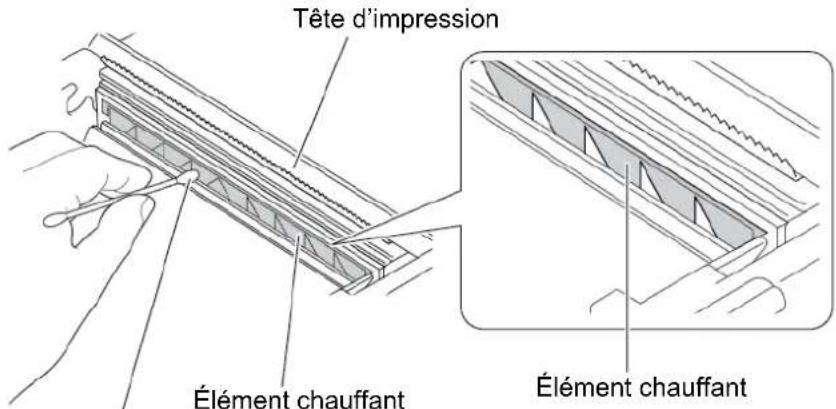

Comment nettoyer la tête d'impression ?

Utilisez un chiffon doux et non pelucheux pour essuyer délicatement la tête d'impression. Évitez d'utiliser des produits chimiques agressifs.

Les étiquettes ne se décollent pas correctement, que faire ?

Assurez-vous que le rouleau de papier est correctement installé et que la température de l'imprimante est adaptée au type d'étiquettes utilisé.

Comment imprimer des étiquettes en plusieurs exemplaires ?

Dans votre logiciel d'impression, sélectionnez le nombre d'exemplaires souhaité avant d'envoyer la commande d'impression. Assurez-vous que l'imprimante est correctement configurée.

Où trouver des consommables pour l'imprimante BROTHER RJ3055WB ?

Vous pouvez acheter des consommables sur le site web de Brother, chez des revendeurs agréés ou dans des magasins spécialisés en fournitures de bureau.

MODE D'EMPLOI RJ3055WB BROTHER

Guide de l'utilisateur (français)

Version 02

FRE

Les spécifications du produit varient selon la région. Plus d'informations, consultez la Fiche technique disponible sur le site internet Brother support à l'adresse support.brother.com.

© 2021 Brother Industries, Ltd. Tous droits réservés.

Informations sur le copyright

Les copyrights dans ce manuel, les logiciels et les micrologiciels de l'imprimante décrite dans les présentes sont la propriété de Brother. Tous droits réservés.

Les informations contenues dans ce document peuvent être modifiées sans préavis et ne représentent pas un engagement de la part de l'entreprise. Aucune partie de ce manuel ne peut être reproduite ou transmise sous quelque forme ou par quelque moyen que ce soit, à des fins autres que l'utilisation personnelle de l'acheteur, sans l'accord écrit préalable de l'entreprise.

Marques commerciales

Les logos et le mot Bluetooth ^® sont des marques commerciales déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Brother Industries, Ltd. se fait sous licence.

Wi-Fi ^® est une marque commerciale de Wi-Fi Alliance ^® .

CG Triumvirate est une marque commerciale d'Agfa Corporation.

La police CG Triumvirate Bold Condensed est utilisée sous licence de Monotype Corporation.

Toutes les autres marques commerciales appartiennent à leurs propriétaires respectifs.

Tous les noms commerciaux et noms de produits d'autres sociétés apparaissant sur les produits Brother, les documents connexes et tout autre matériel sont des marques commerciales ou des marques déposées de ces sociétés respectives.

Contenu

1. Introduction......1
2. Vue d'ensemble des opérations ....2

2.1 Déballer l'imprimante et vérifier les composants ....2
2.2 Vue d'ensemble de l'imprimante ....3

2.2.1 Vue avant....3
2.2.2 Vue intérieure ....4
2.2.3 Vue arrière 5
2.2.4 Voyants d'état et boutons 6
2.2.5 Cycle de charge de la batterie 9

1. Configurer votre imprimante....12

3.1 Installation de la batterie .... 12
3.2 Recharger la batterie....14

3.2.1 Charger la batterie de l'imprimante.... 15
3.2.2 Recharger la batterie avec le chargeur de batterie (PA-BC-005) (en option : uniquement compatible avec les modèles RJ-3035B/RJ-3055WB)....16

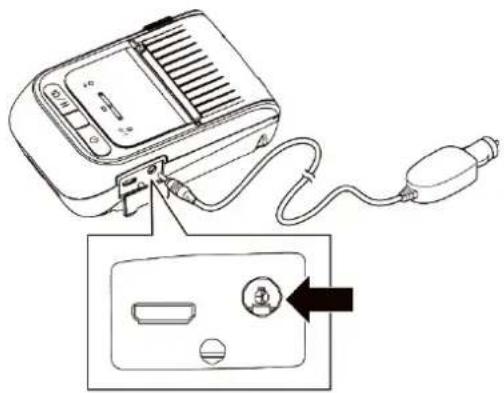

3.2.3 Recharger la batterie avec l'adaptateur de voiture (en option) ..... 18

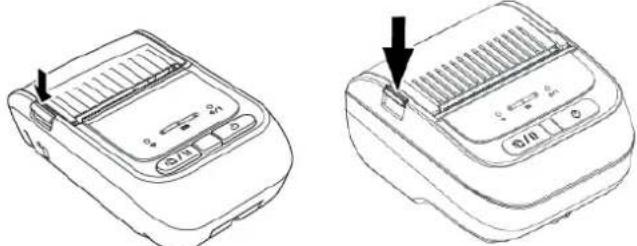

3.3 Chargement du support....19
3.4 Installation du pilote d'imprimante 21

3.4.1 Connexion USB (Windows/Mac/Linux) 21
3.4.2 Connexion Bluetooth (Windows)....22
3.4.3 Connexion à un réseau Wi-Fi (Windows)....24

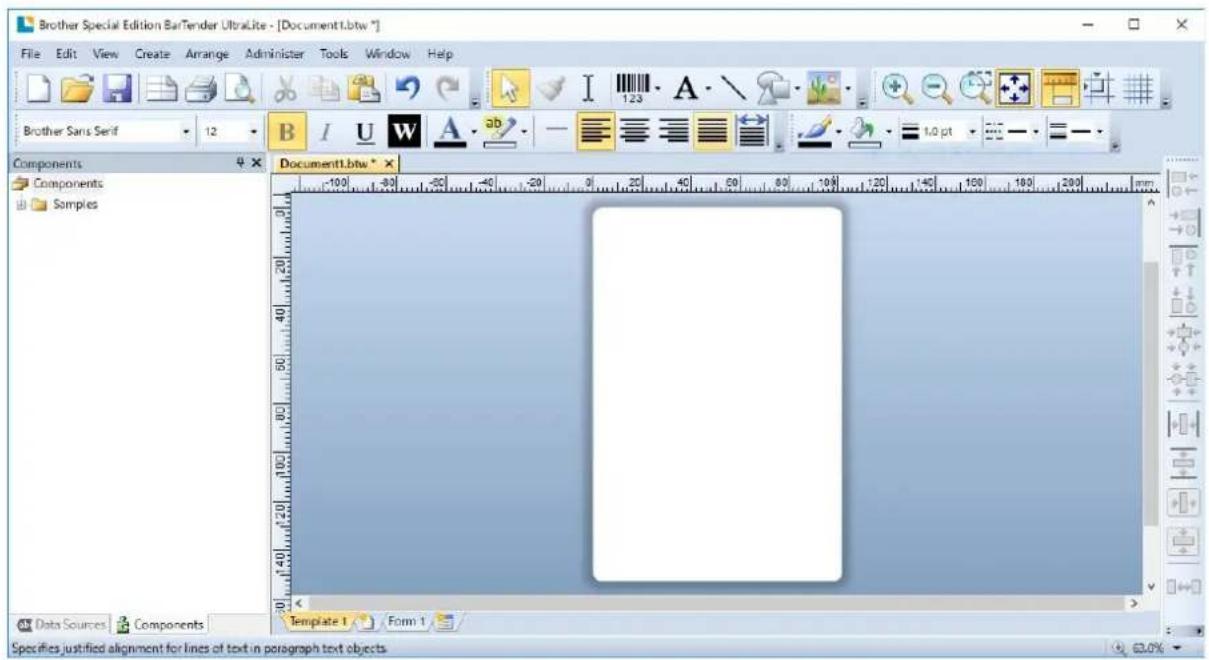

3.5 Création et impression d'étiquettes avec BarTender....25

1. Accessoires....26

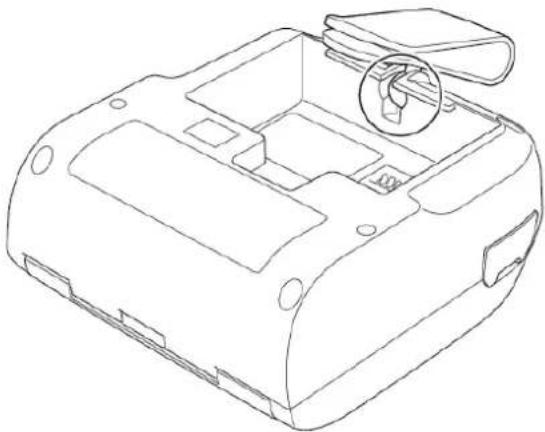

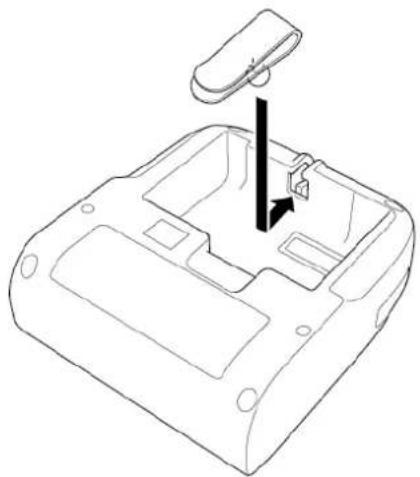

4.1 Installation du clip de ceinture 26
4.2 Installation du support de rouleau (PA-RH-002) (facultatif)....28

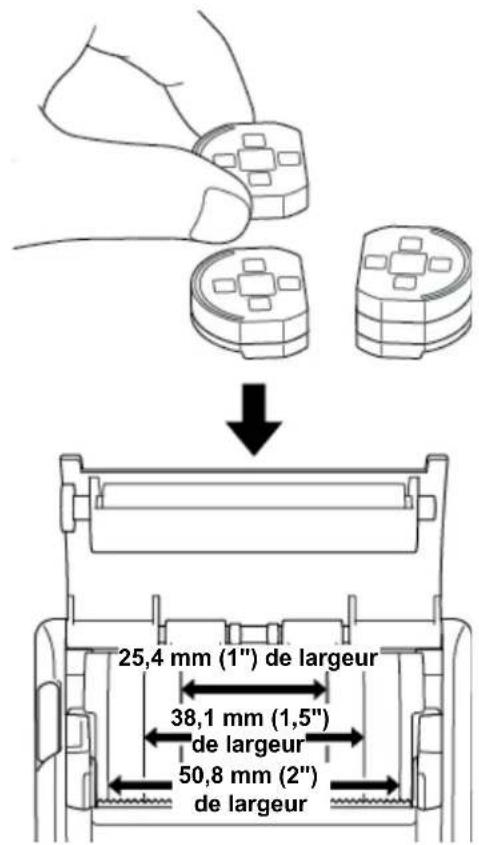

4.3 Installation de l'espaceur de rouleau (facultatif) ....30

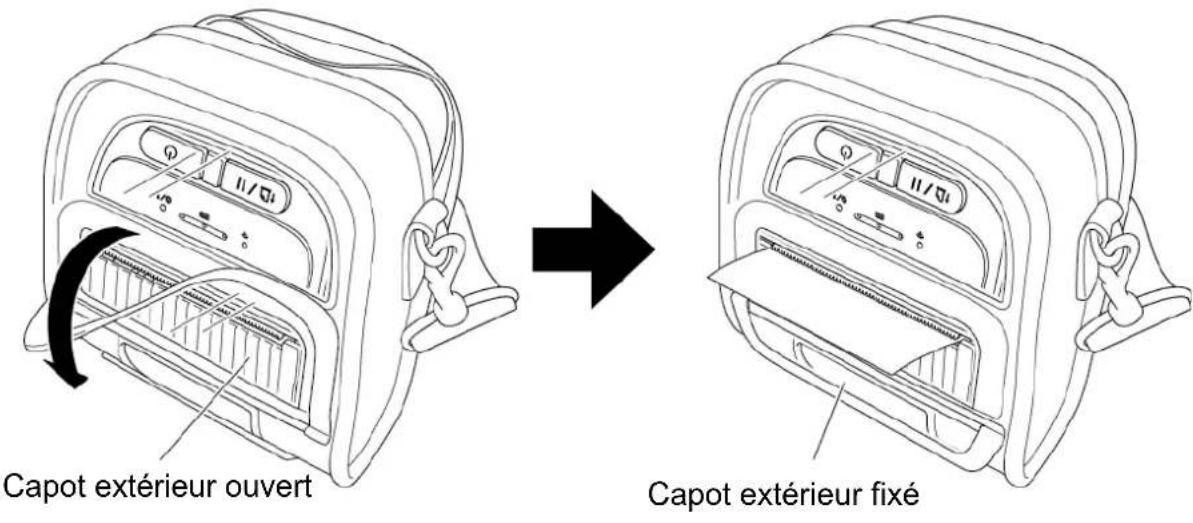

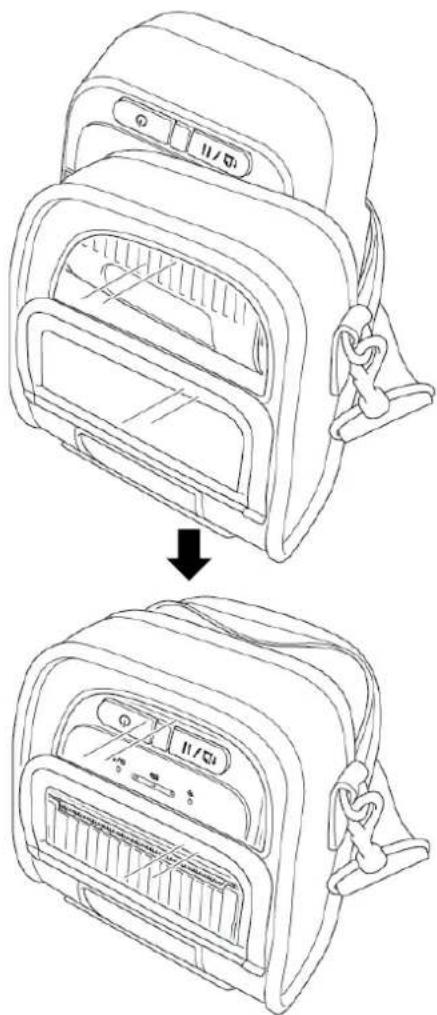

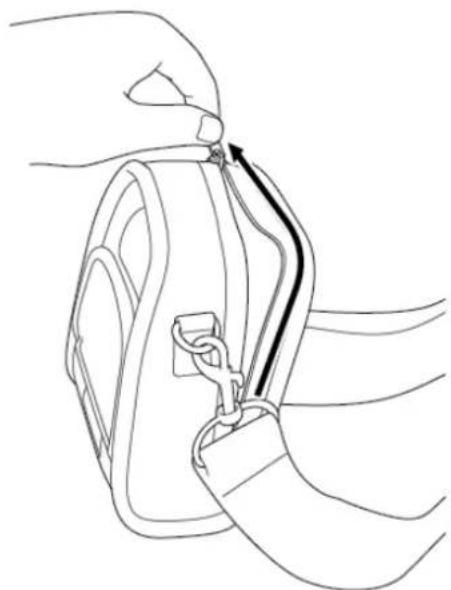

4.4 Utilisation de l'étui de protection IP54 avec bandoulière (facultatif).....34

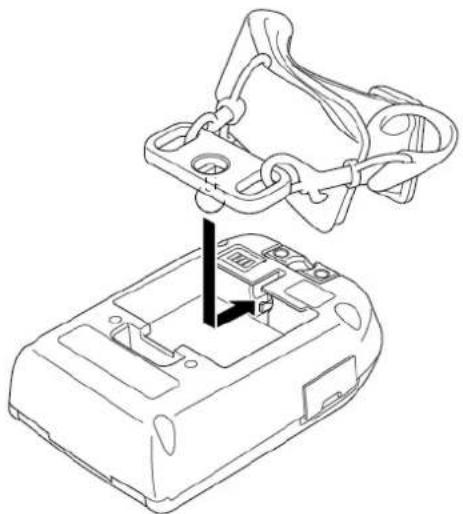

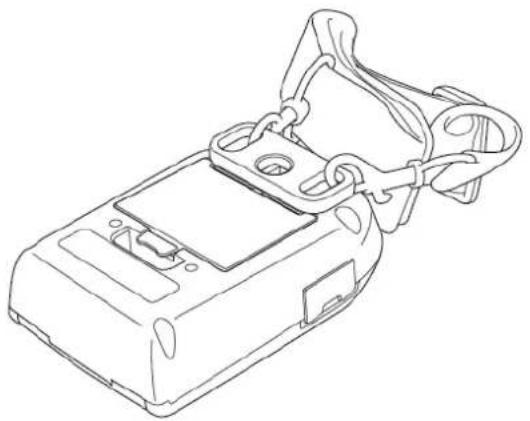

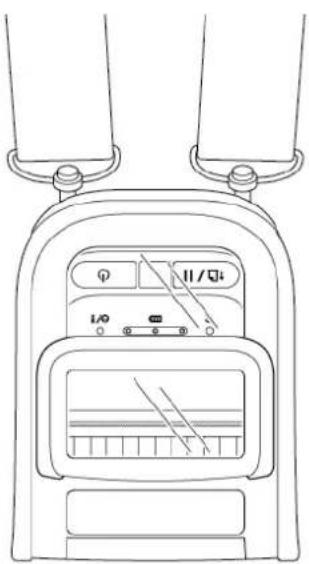

4.5 Installation de la bandoulière avec adaptateur (facultatif) ....36

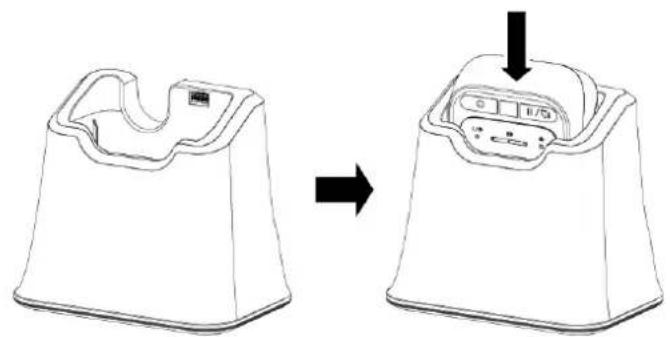

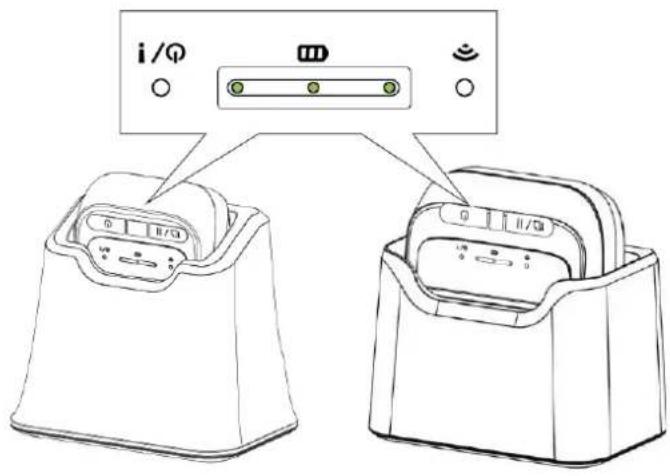

4.6 Utilisation du socle de charge 1 baie (en option)....37

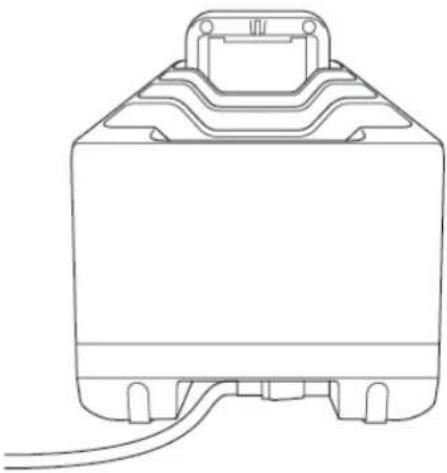

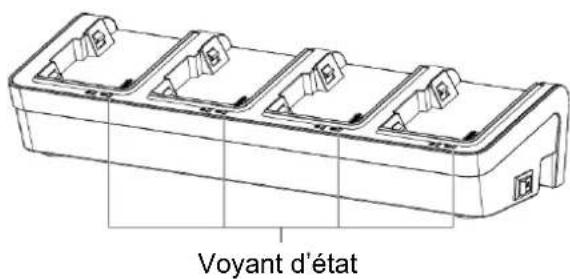

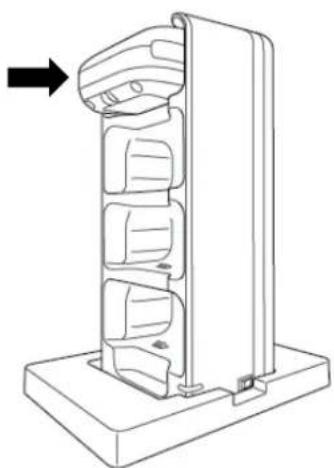

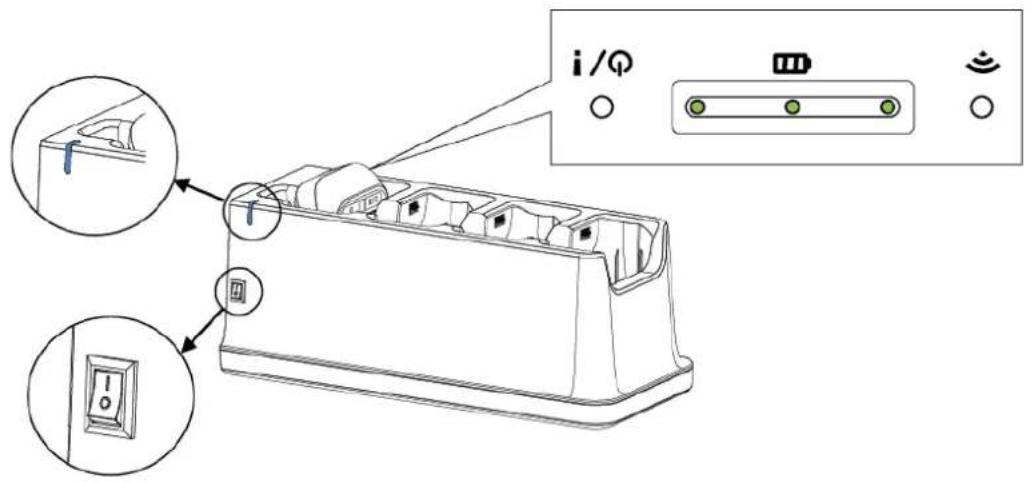

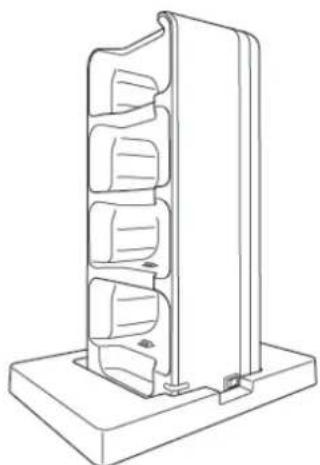

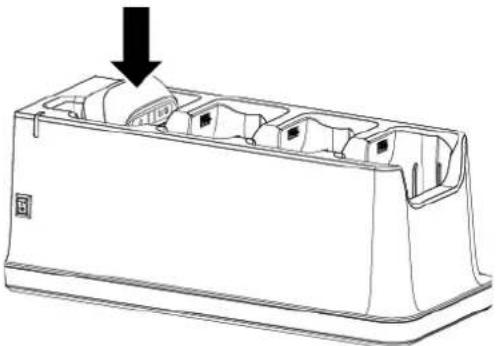

4.7 Utilisation du socle de charge à batteries 4 baies (en option) ......39
4.8 Batterie Lithium-ion rechargeable (en option)....41

1. Utilitaires à l'allumage....42

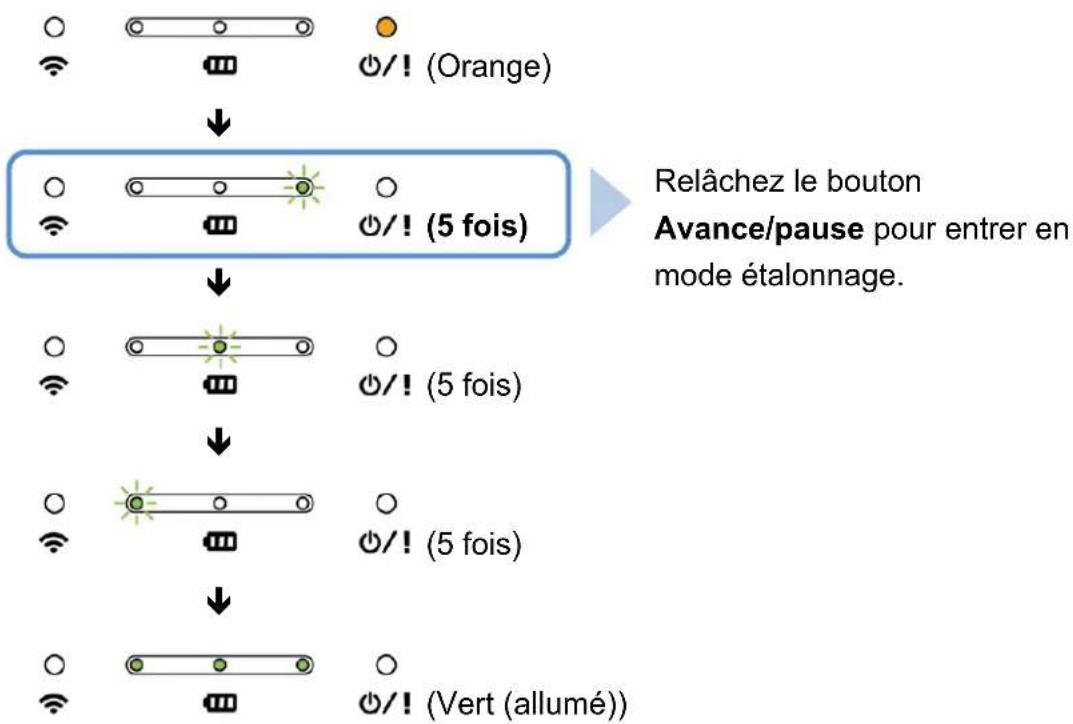

5.1 Étalonnage des capteurs d'espacement/de marque noire ....43

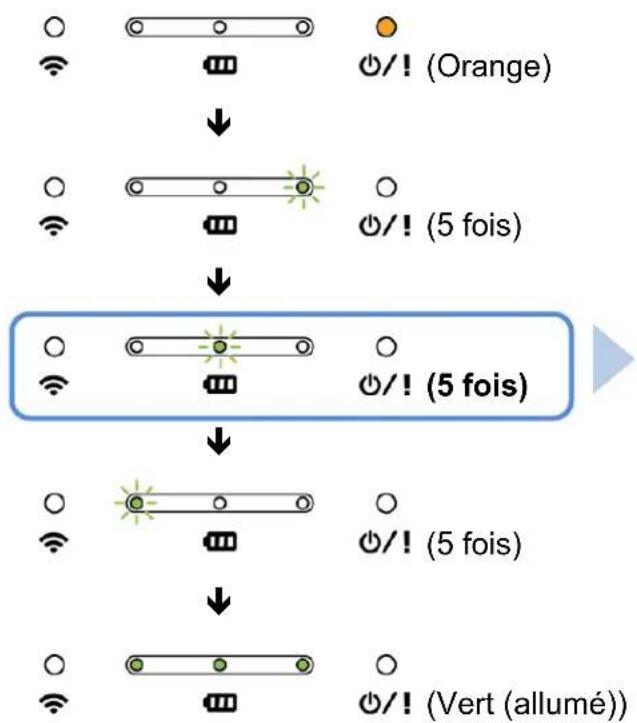

5.2 Autotest et mode vidage....44

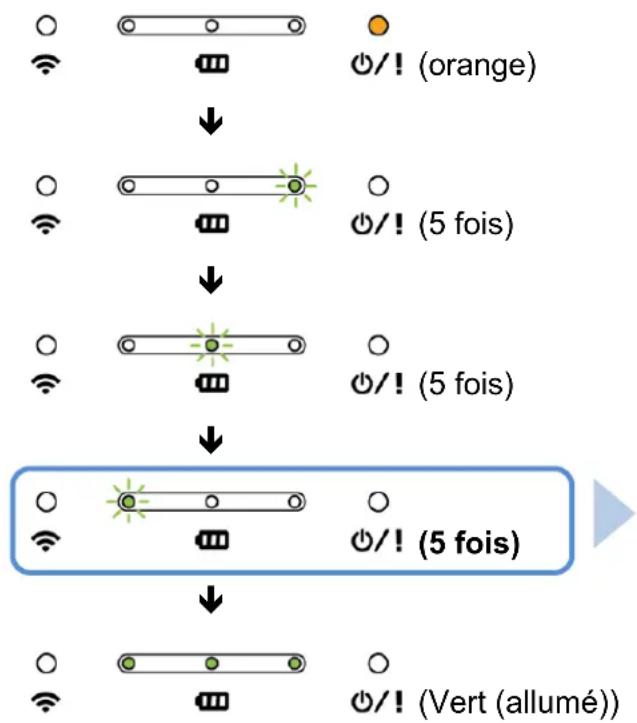

5.3 Réinitialisation de l'imprimante....48

6.1 Démarrer BPM 50

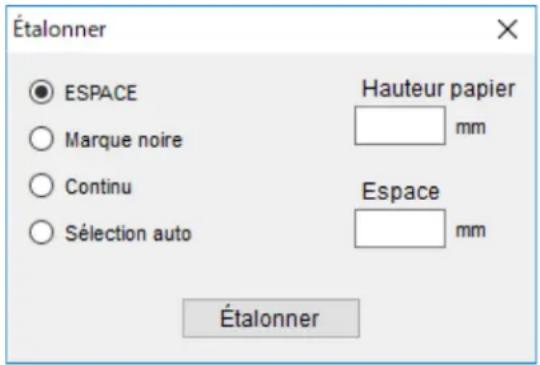

6.2 Étalonner le capteur papier avec BPM 51

1. Spécifications du produit ....52

7.1 Spécifications générales ....52
7.2 Spécifications d'impression ....53
7.3 Spécifications des supports....54

1. Dépannage....55
2. Maintenance....57

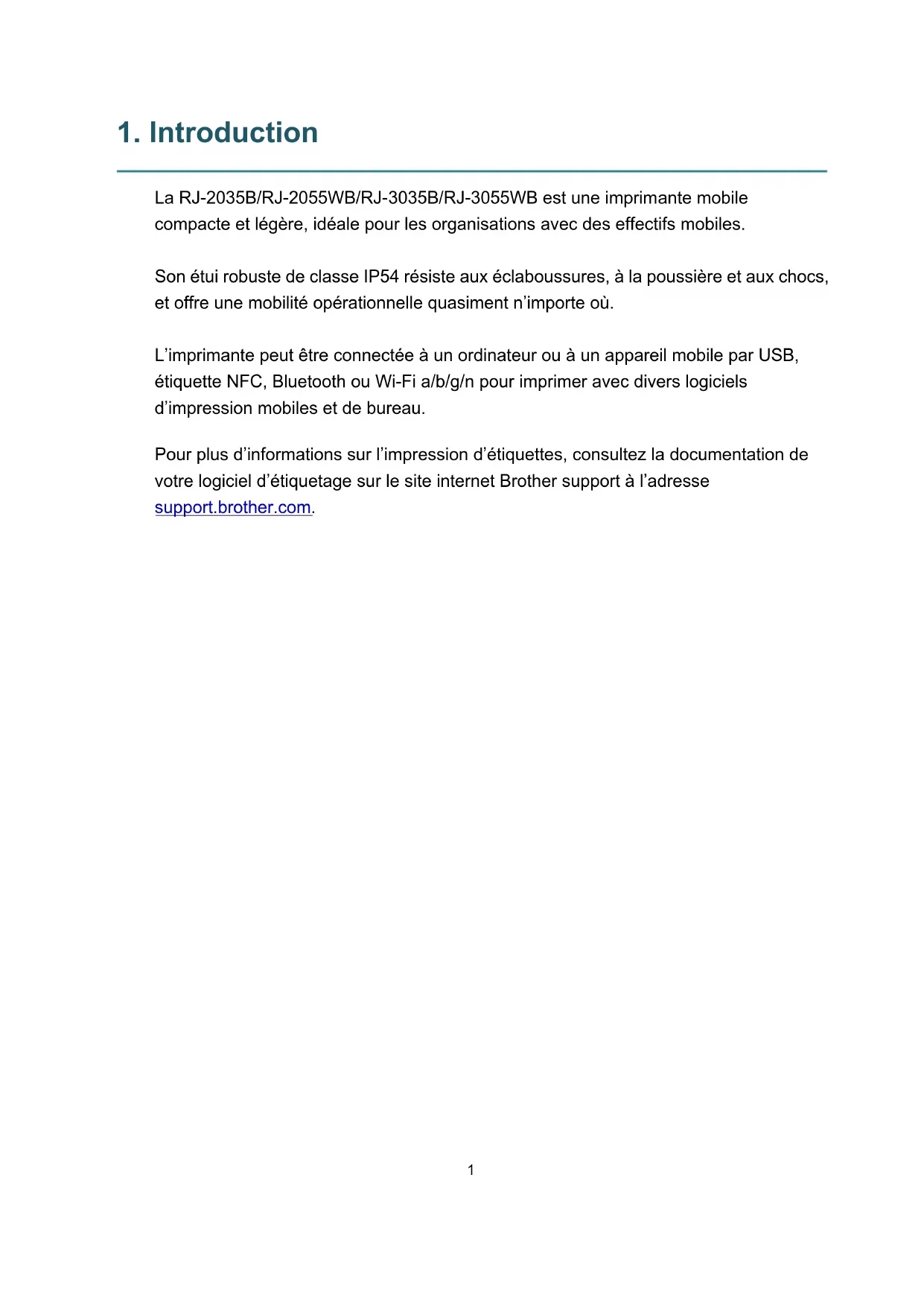

1. Introduction

La RJ-2035B/RJ-2055WB/RJ-3035B/RJ-3055WB est une imprimante mobile compacte et légère, idéale pour les organisations avec des effectifs mobiles.

Son étui robuste de classe IP54 résiste aux éclaboussures, à la poussière et aux chocs, et offre une mobilité opérationnelle quasiment n'importe où.

L'imprimante peut être connectée à un ordinateur ou à un appareil mobile par USB, étiquette NFC, Bluetooth ou Wi-Fi a/b/g/n pour imprimer avec divers logiciels d'impression mobiles et de bureau.

Pour plus d'informations sur l'impression d'étiquettes, consultez la documentation de votre logiciel d'étiquetage sur le site internet Brother support à l'adresse support.brother.com.

2. Vue d'ensemble des opérations

2.1 Déballer l'imprimante et vérifier les composants

Remarque

Conservez le matériel d'emballage au cas où vous devriez expédier l'imprimante.

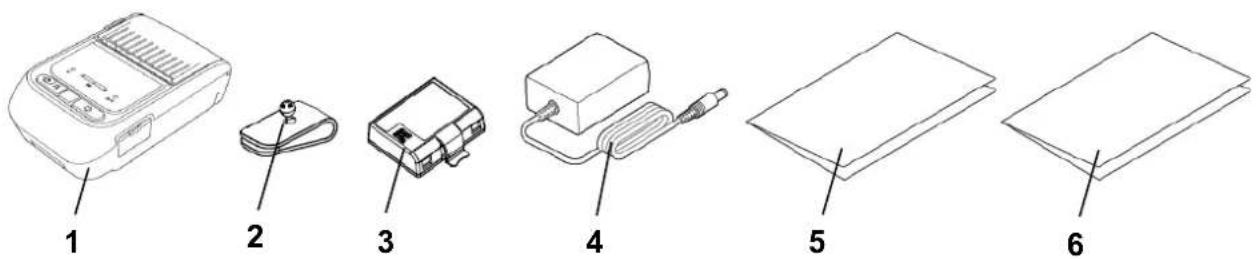

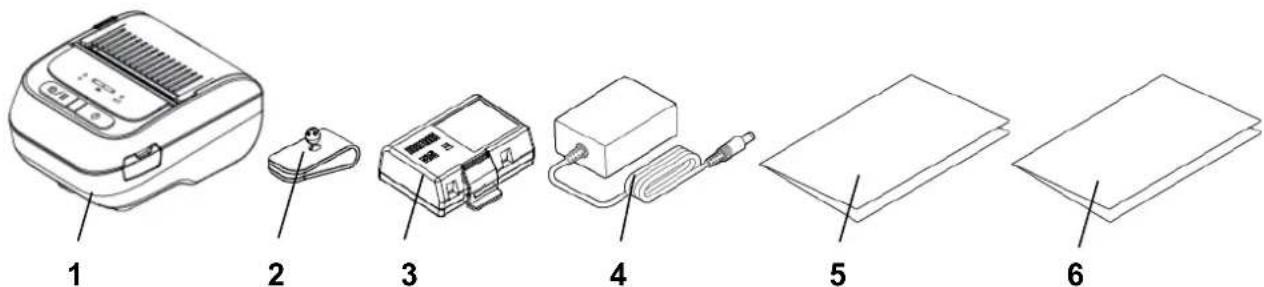

Composants inclus dans l'emballage :

- RJ-2035B/RJ-2055WB

- RJ-3035B/RJ-3055WB

1. Imprimante
2. Clip de ceinture
3. Batterie Li-ion rechargeable
4. Adaptateur secteur
5. Guide d'installation rapide
6. Guide de sécurité du produit

Si des composants manquent, contactez le service clientèle du fabricant du produit ou votre revendeur local.

2.2 Vue d'ensemble de l'imprimante

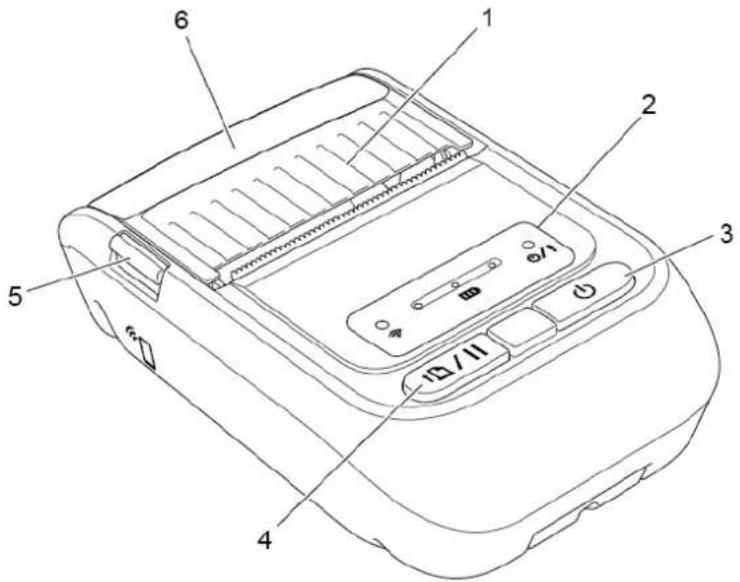

2.2.1 Vue avant

RJ-2035B/RJ-2055WB

1. Couvercle du compartiment de support
2. Indicateurs lumineux
3. Bouton d'alimentation
4. Bouton Avance/pause
5. Languette du couvercle du compartiment de support
6. Fenêtre de visualisation du support

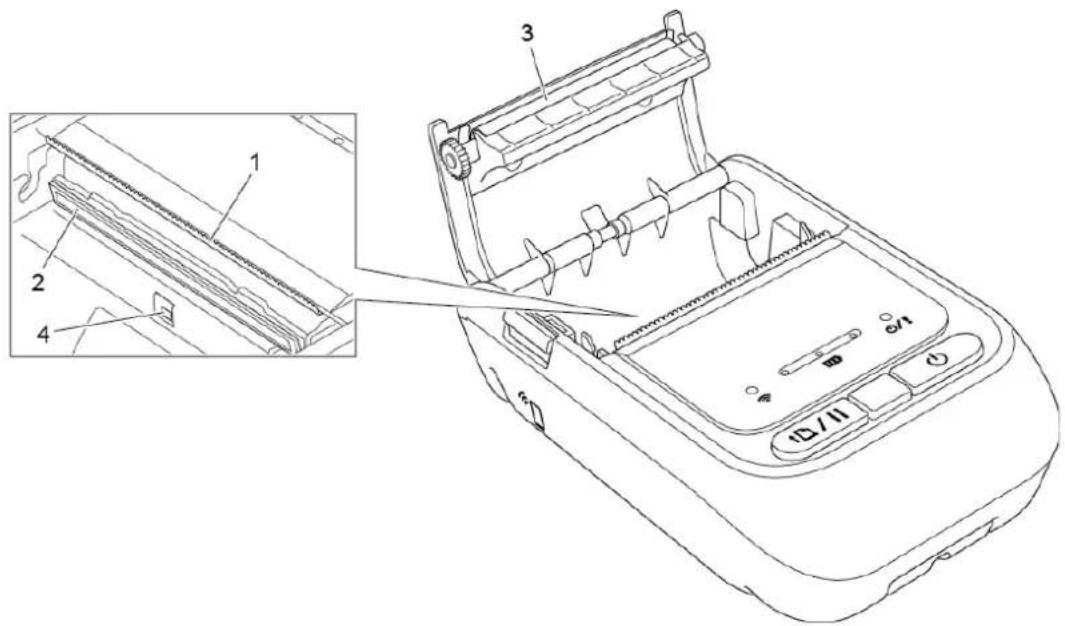

2.2.2 Vue intérieure

- RJ-2035B/RJ-2055WB

1. Bord de coupe
2. Tête d'impression
3. Rouleau de platine
4. Capteur de marque noire
5. Capteur d'espacement*

* Les spécifications du produit varient selon la région. Plus d'informations, consultez la Fiche technique disponible sur le site internet Brother support à l'adresse support.brother.com.

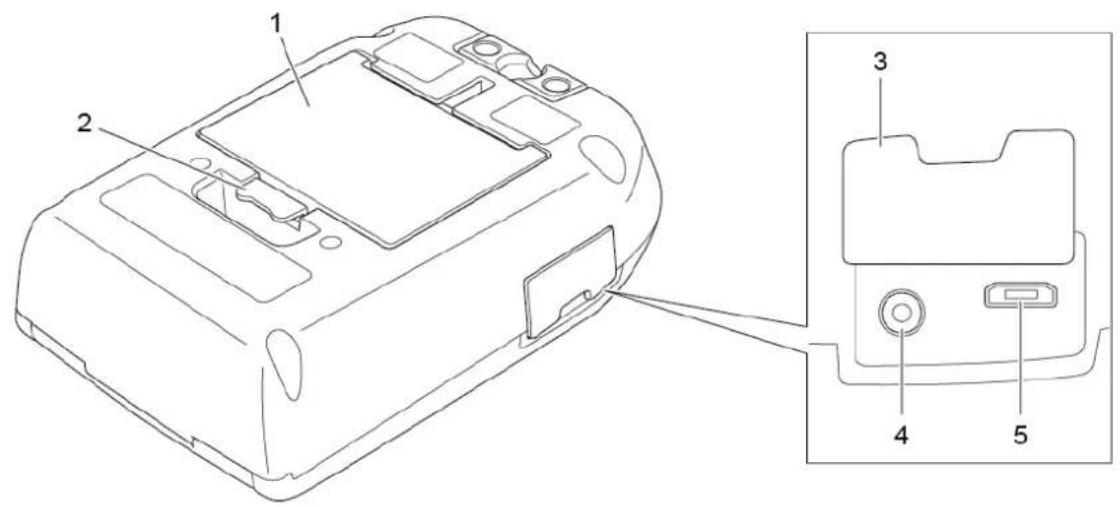

2.2.3 Vue arrière

- RJ-2035B/RJ-2055WB

1. Batterie Li-ion rechargeable
2. Languette de la batterie
3. Couvercle de l'interface
4. Port d'alimentation
5. Port USB (Micro Type USB 2.0)

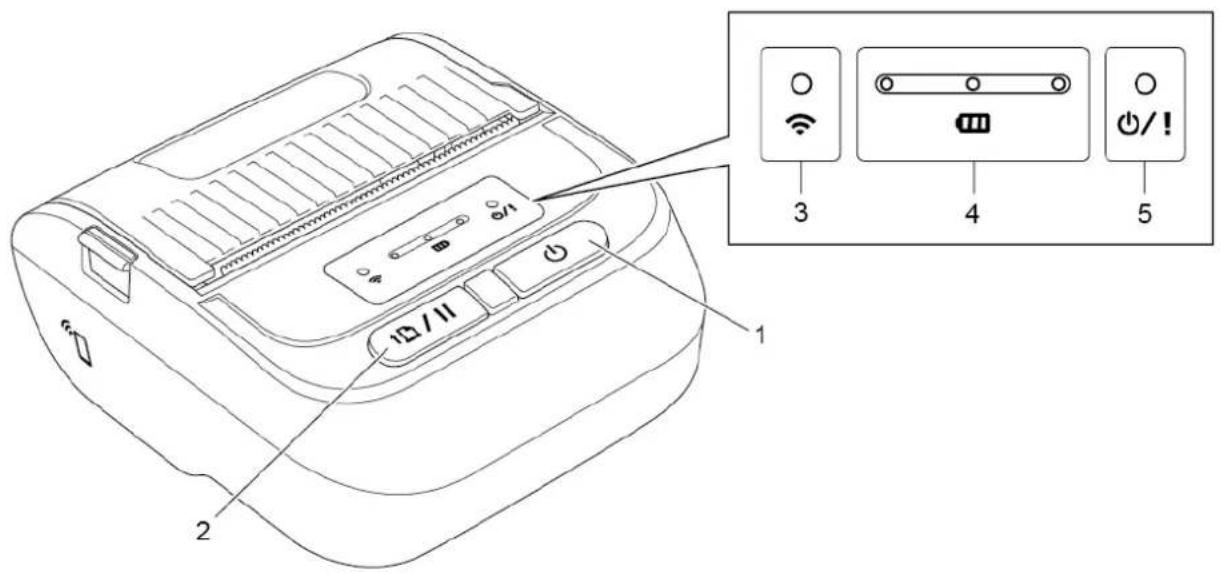

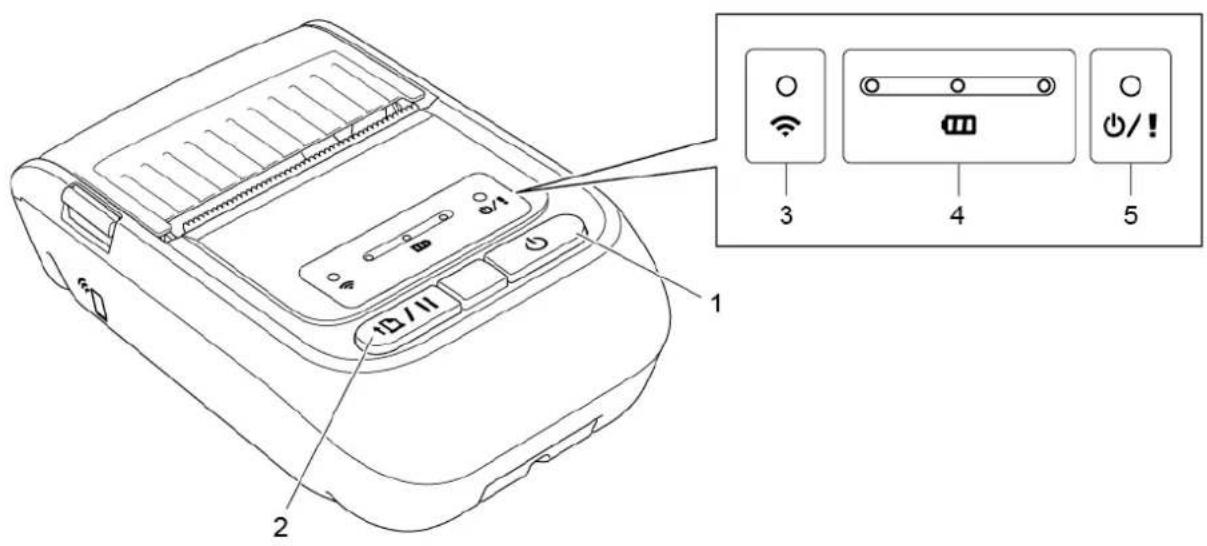

2.2.4 Voyants d'état et boutons

- RJ-2035B/RJ-2055WB

1. Bouton d'alimentation
2. Bouton Avance/pause
3. Voyant d'état Wi-Fi/Bluetooth
4. Voyants d'état de la batterie
5. Voyant d'état de l'imprimante

1. Bouton d'alimentation
2. Bouton Avance/pause
3. Voyant d'état Wi-Fi/Bluetooth
4. Voyants d'état de la batterie
5. Voyant d'état de l'imprimante

Boutons Fonction
	Appuyez sur le bouton et maintenez-le enfoncé pendant quatre secondes pour allumer/éteindre l'imprimante.
Boutond'alimentation	Pour annuler la tâche d'impression en cours, assurez-vous que l'imprimante est bien allumée, puis appuyez sur ce bouton.
	• État prêt : fait avancer une étiquette ou un reçu.• État d'impression : met en pause l'impression. Pour reprendre l'impression, appuyez à nouveau sur ce bouton.
BoutonAvance/pause

Indicateur lumineux	État	Indication
État imprimante	Non	Deux possibilités :L'appareil est hors tension.L'imprimante est prête.
	Vert (clignotant) L'imprimante est en pause.
	Vert (clignote toutes les deux secondes)	L'imprimante est entrée en mode veille après plus de deux minutes d'inactivité. Pour modifier le temps avant l'entrée en mode veille, consultez le « FBPL Command Reference Manual » (Manuel de référence des commandes FBPL) sur le site internet Brother support.
	Rouge (fixe)	Le couvercle du compartiment de support est ouvert.
	Rouge (clignotant)	Une erreur s'est produite sur l'imprimante.
	Orange (clignotant)	La batterie de l'imprimante est en charge.
État de la batterie	Vert (clignotant)	La batterie de l'imprimante est en charge.
	Vert (fixe)	La batterie de l'imprimante est complètement rechargée.
	Rouge (clignotant)	Deux possibilités :La température de la batterie est trop élevée.La batterie est détériorée.
État Wi-Fi/Bluetooth	Vert (clignotant)	L'imprimante communique avec un appareil Wi-Fi.
	Vert (fixe)	L'imprimante est connectée à un appareil Wi-Fi.
	Bleu (clignotant)	L'imprimante communique avec un appareil Bluetooth.
	Bleu (fixe)	L'imprimante est connectée à un appareil Bluetooth.
	Blanc (clignotant)	L'imprimante communique à la fois avec des appareils Bluetooth et Wi-Fi.
	Blanc (fixe)	L'imprimante est connectée à la fois à des appareils Bluetooth et Wi-Fi.

2.2.5 Cycle de charge de la batterie

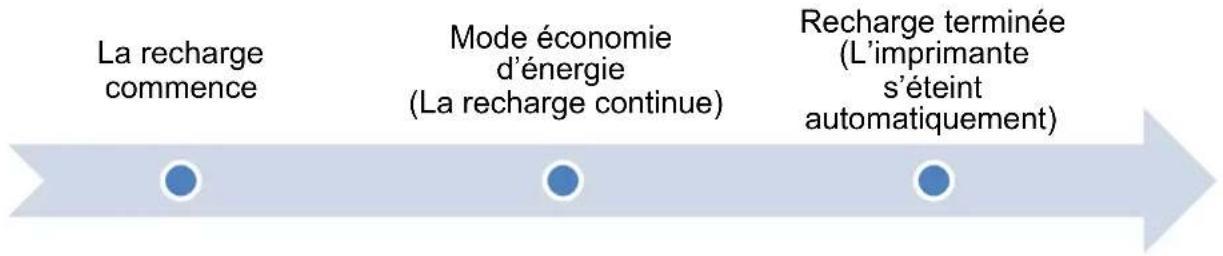

1. Lorsque l'imprimante est allumée ou en cours d'utilisation

La recharge commence Mode économie d'énergie (La recharge continue) Recharge terminée (L'imprimante s'éteint automatiquement)

Remarque

L'imprimante s'éteint automatiquement si la batterie est complètement rechargée et n'a pas reçu de tâche d'impression pendant 30 minutes. Pour modifier le temps avant que l'imprimante se mette automatiquement hors tension, consultez « FBPL Command Reference Manual » (Manuel de référence des commandes FBPL) sur le Site internet Brother support.

: Le voyant est allumé dans la couleur indiquée

ou : L'indicateur lumineux clignote dans la couleur indiquée

Cycle de recharge Indicateurs lumineux			Niveau de charge
1. Batterie en cours de recharge			0% - 30%
	[2873]
2. Mode économie d'énergie (Réduit la consommation électrique.)	Le voyant d'état de l'imprimante clignote en orange (la recharge continue).Pour sortir du mode économie d'énergie, appuyez sur le bouton d'alimentation, commencez à imprimer ou débranchez l'alimentation (électrique).
3. Charge terminée	Entièrement rechargée, l'imprimante s'éteint automatiquement.

Remarque

Pour vérifier l'état de charge, appuyez sur le bouton d'alimentation.

2. Lorsque l'imprimante est éteinte

Pour vérifier l'état de charge, appuyez sur le bouton d'alimentation.

Cycle de recharge Indicateurs lumineux Niveau de				charge
Recharge de la batterielorsque l'imprimanteest éteinte.				0% - 30%
				30% - 60%
				60% -100%
				100%

Remarque

Par défaut, l'imprimante s'éteint automatiquement après 30 minutes d'inactivité. Pour modifier le temps avant que l'imprimante se mette automatiquement hors tension, consultez « FBPL Command Reference Manual » (Manuel de référence des commandes FBPL) sur le Site internet Brother support.

- Pour RJ-3035B/RJ-3055WB avec batterie intelligente PA-BT-010 uniquement Pour vérifier le niveau de charge et l'autonomie de la batterie Li-ion rechargeable, utilisez Brother Printer Management Tool (BPM). Vous pouvez télécharger la version de BPM pour votre modèle sur la page Téléchargement à l'adresse support.brother.com.

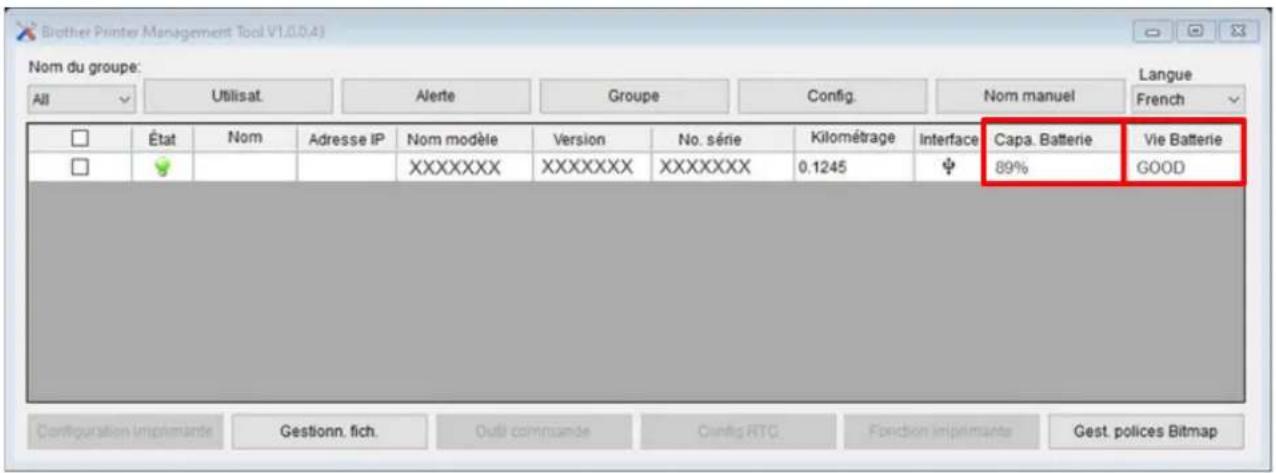

Brother Printer Management Tool V1.0.0.4 Nom du groupe: All Utilisat. Alerte Groupe Config. Nom manuel Langue French État Nom Adresse IP Nom modèle Version No. série Kilométrage Interface Capa. Batterie Vie Batterie XXXXXXXXXXXXXXXXXXXXXX 0.1245 89% GOOD Configuration imprimante Gestionn. fich. Outil commande Corfig RTC.Fonction imprimante Gest. polices Bitmap

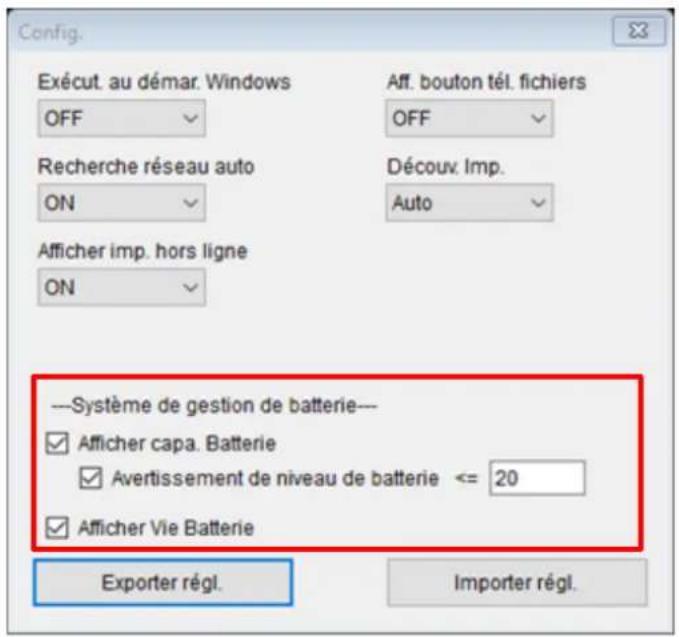

Pour afficher la capacité et l'autonomie de la batterie dans BPM :

1. Insérez la petite batterie sur votre imprimante.
2. Connectez l'imprimante à un ordinateur par câble USB ou Wi-Fi.
3. Démarrez BPM et cliquez sur le bouton Config.
4. Sélectionnez les paramètres Système de gestion de batterie de votre choix et fermez la boîte de dialogue Config.

Config. Exécut. au démar. Windows OFF Aff. bouton tél. fichiers OFF Recherche réseau auto ON Découv. Imp. Auto Afficher imp. hors ligne ON —Système de gestion de batterie— ✓ Afficher capa. Batterie ✓ Avertissement de niveau de batterie <= 20 ✓ Afficher Vie Batterie Exporter régl. Importer régl.

3. Configurer votre imprimante

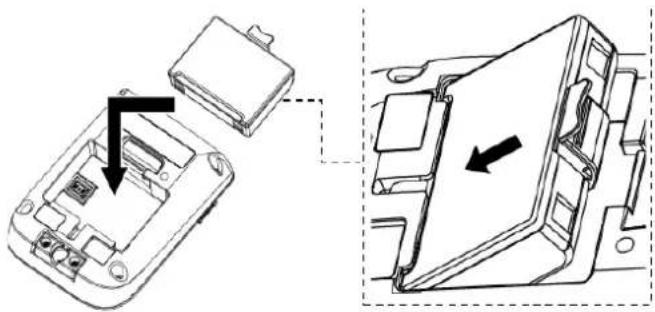

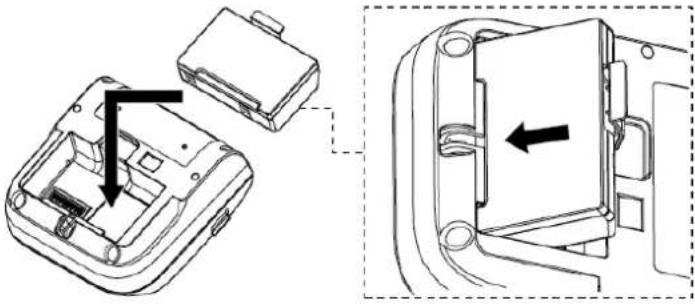

3.1 Installation de la batterie

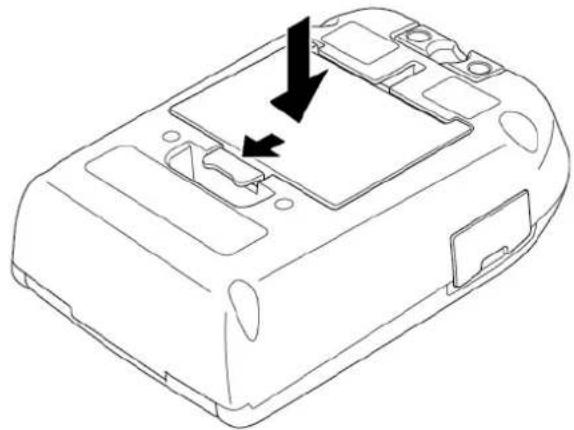

- RJ-2035B/RJ-2055WB

1. Insérez la batterie dans son compartiment comme illustré.
2. Poussez délicatement la batterie vers le bas et tirez sur la languette de la batterie jusqu'à ce qu'elle s'enclenche.

Avertissement de sécurité relatif à la batterie :

• ÉVITEZ de jeter la batterie au feu, l'exposer à la chaleur, de la modifier ou de la démonter.
• NE raccordez PAS les bornes + et - avec des objets métalliques tels que du fil de fer. Ne portez pas ou n'entreposez pas la batterie avec des objets métalliques.
  • NE jetez PAS la batterie avec les déchets ménagers.
• Observez toutes les règles applicables lorsque vous jetez ce produit.

1. Insérez la batterie dans son compartiment comme illustré.

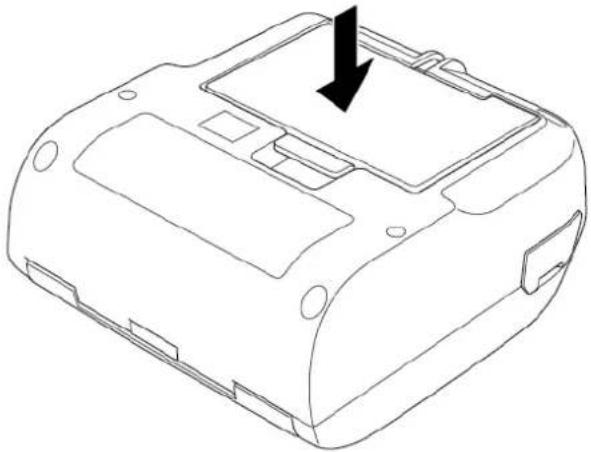

2. Poussez délicatement la batterie vers le bas.

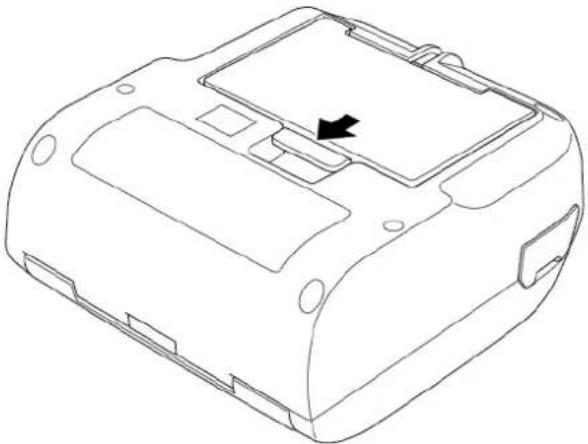

3. Tirez sur la languette de la batterie et poussez cette dernière jusqu'à ce qu'elle s'enclenche.

Avertissement de sécurité relatif à la batterie :

• ÉVITEZ de jeter la batterie au feu, l'exposer à la chaleur, de la modifier ou de la démonter.
• NE raccordez PAS les bornes + et - avec des objets métalliques tels que du fil de fer. Ne portez pas ou n'entreposez pas la batterie avec des objets métalliques.
  • NE jetez PAS la batterie avec les déchets ménagers.
• Observez toutes les règles applicables lorsque vous jetez ce produit.

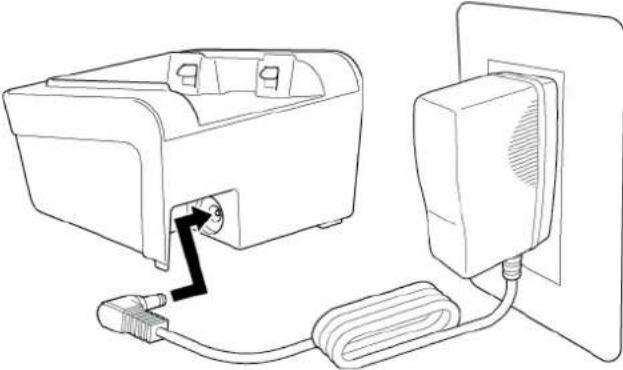

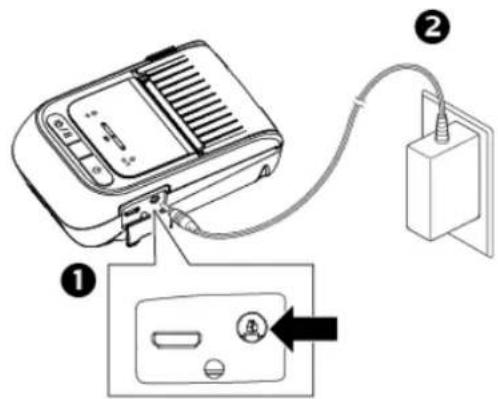

3.2 Recharger la batterie

Veillez à recharger complètement la batterie avant la première utilisation. Cela peut prendre jusqu'à deux heures.

■ Utilisation de la batterie lithium-ion rechargeable

• Une impression de densité élevée (sombre) décharge la batterie plus rapidement qu'une impression de faible densité. Vous pouvez définir la densité d'impression avec BPM (Brother Printer Management Tool).
• La charge de la batterie lithium-ion rechargeable doit avoir lieu dans un environnement dont la température est comprise entre 0 °C et 40 °C (32 °F et 104 °F) lorsque la batterie est installée dans l'imprimante, et entre 0 °C et 37 °C (32 °F et 98 °F) lorsque vous utilisez le chargeur de batterie ou le socle de charge, sinon la batterie ne sera pas chargée. Si la charge s'arrête parce que la température de l'environnement est trop basse ou trop élevée, placez l'imprimante dans un environnement dont la température est comprise entre 0 °C et 40 °C (32 °F et 104 °F) lorsque la batterie est installée dans l'imprimante, et entre 0 °C et 37 °C (32 °F et 98 °F) lorsque vous utilisez le chargeur de batterie ou le socle de charge, et réessayez de charger.

- La plage de températures de charge recommandée pour la batterie Lithium-ion rechargeable est de 5 °C à 35 °C (41 °F à 98 °F).

■ Caractéristiques de la batterie lithium-ion rechargeable

Pour optimiser les performances et la durée de vie de la batterie lithium-ion rechargeable :

• N'utilisez pas ou ne stockez pas la batterie Lithium-ion rechargeable dans un lieu exposé à des températures extrêmement élevées ou basses. Sinon, la batterie Lithium-ion rechargeable pourrait se détériorer plus vite.
• Retirez la batterie Lithium-ion rechargeable lorsque l'imprimante doit être stockée pendant une longue période.
• Stockez la batterie Lithium-ion rechargeable avec une charge d'environ 30 % dans un endroit sec et frais, à l'abri de la lumière directe du soleil. Par ailleurs, rechargez la batterie Lithium-ion rechargeable tous les six mois si vous la stockez pendant une période prolongée.
• Pendant la charge, il est normal que l'imprimante devienne chaude, et ce n'est pas dangereux. Arrêtez d'utiliser l'imprimante si elle devient trop chaude au toucher.

3.2.1 Charger la batterie de l'imprimante

1. Ouvrez le capot de l'interface et branchez le cordon d'alimentation sur le port d'alimentation.

2. Branchez le cordon d'alimentation sur une prise électrique.

Remarque

Pour plus d'informations sur la recharge de la batterie, consultez la section 2.2.5 Cycle de charge de la batterie.

RJ-2035B/RJ-2055WB

Température de charge

Pour une recharge sûre et optimale, veillez à recharger la batterie de l'imprimante dans un lieu où la température est comprise entre 0 et 40 °C (32 °F et 104 °F). La recharge peut s'arrêter si la température interne de l'imprimante ou de la batterie dépasse la température de fonctionnement maximale.

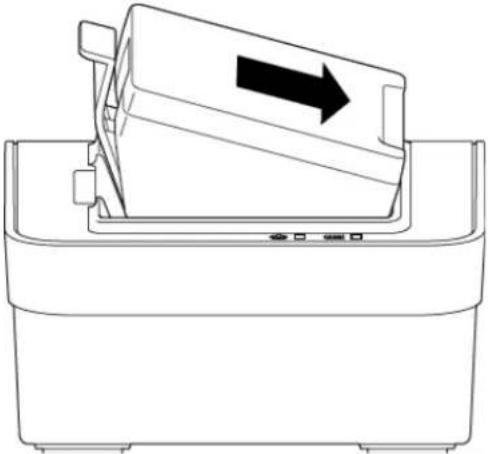

3.2.2 Recharger la batterie avec le chargeur de batterie (PA-BC-005) (en option : uniquement compatible avec les modèles RJ-3035B/RJ-3055WB)

1. Branchez l'adaptateur secteur du chargeur de batterie sur une prise électrique reliée à la terre.
2. Branchez le connecteur de la batterie sur la prise CC du chargeur de batterie.
3. Insérez la batterie dans l'emplacement comme illustré.RemarquePour les instructions d'installation de la batterie, consultez lasection3.1 Installation de la batterie.

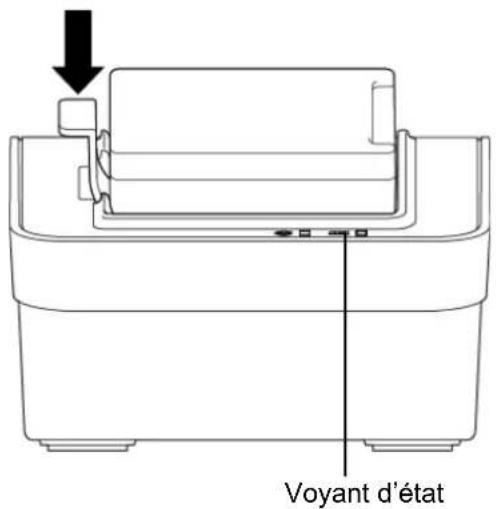

1. Poussez la languette de la batterie vers le bas jusqu'à ce que la batterie s'enclenche.
2. (Chargeur de batteries 4 baies uniquement) Placez l'interrupteur du chargeur de batterie en position On.

Remarque

Une fois la batterie entièrement rechargée, le voyant d'état de la batterie s'allume en vert et la charge cesse automatiquement.

Voyant d'état

Remarque

Un chargeur de batteries 4 baies est également disponible.

● Pour RJ-2035B/RJ-2055WB : PA-4BC-001
● Pour RJ-3035B/RJ-3055WB : PA-4BC-002

Voyant d'état

3.2.3 Recharger la batterie avec l'adaptateur de voiture (en option)

Pour charger la batterie Lithium-ion rechargeable, connectez l'imprimante avec l'adaptateur de voiture à la prise électrique 12 V à 24 V d'un véhicule (prise allume-cigare, ou similaire).

1. Connectez l'adaptateur de voiture à la prise électrique 12 V à 24 V du véhicule.

2. Ouvrez le couvercle de l'interface et connectez l'adaptateur de voiture à votre imprimante.

RJ-2035B/RJ-2055WB

3.3 Chargement du support

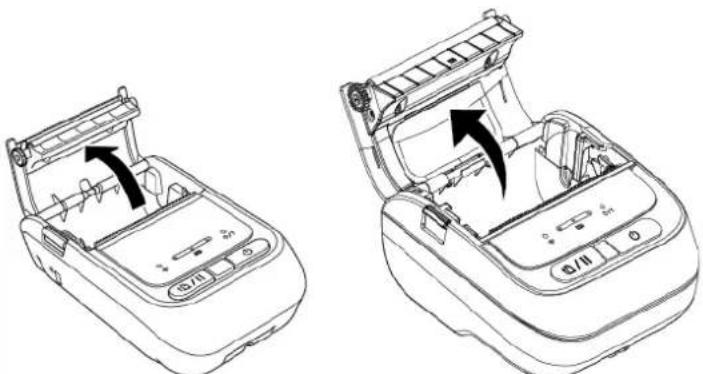

1. Appuyez sur la languette du couvercle du compartiment de support et soulevez le couvercle.	RJ-2035B/RJ-2055WB RJ-3035B/RJ-3055WB

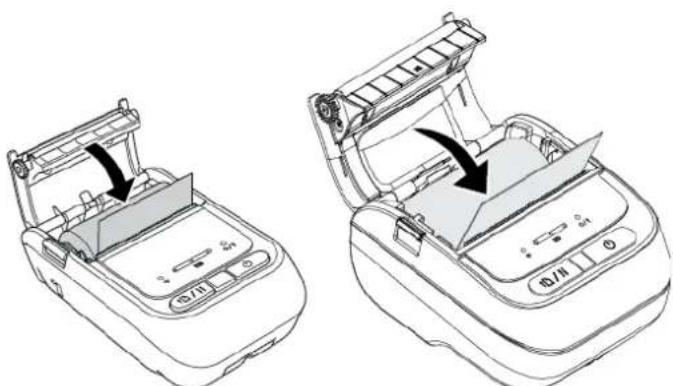

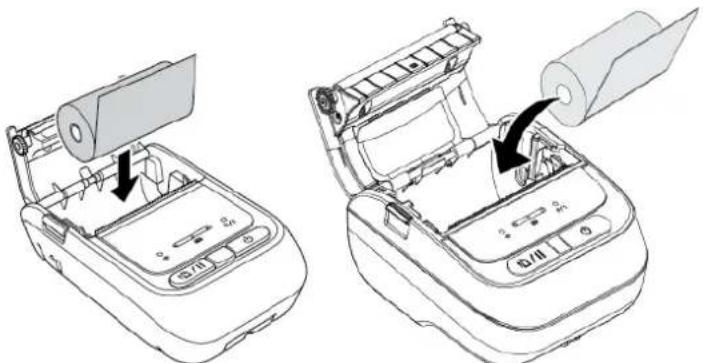

2. Insérez le rouleau de support comme illustré, et tirez une longueur suffisante de papier sur le bord de coupe.

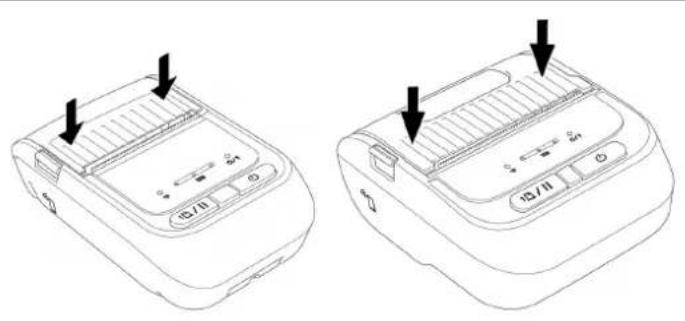

1. Poussez des deux côtés du couvercle du compartiment de support pour le fermer délicatement, et vérifiez qu'il est bien fermé. Nous conseillons d'étalonner le capteur chaque fois que vous changez de support. (Consultez la section 5.1 Étalonnage des capteurs d'espacement/de marque noire.)

RJ-2035B/RJ-2055WB RJ-3035B/RJ-3055WB

3.4 Installation du pilote d'imprimante

Remarque

Pour le nom et le numéro de série du modèle, consultez l'étiquette à la base de votre imprimante ou à l'intérieur du compartiment de la batterie.

La méthode d'installation du pilote dépend du type de connexion :

• Connexion USB (Windows/Mac/Linux)
• Connexion Bluetooth (Windows)
• Connexion à un réseau Wi-Fi (Windows)

3.4.1 Connexion USB (Windows/Mac/Linux)

Remarque

Utilisateurs de Mac/Linux

Pour plus d'informations sur l'installation du pilote, consultez le guide d'installation du pilote fourni avec le pilote.

1. Connectez votre imprimante à l'ordinateur avec un câble USB.
2. Visitez support.brother.com, accédez à la page Téléchargement de votre modèle et téléchargez les derniers pilotes et logiciels.
3. Exécutez l'application Seagull Driver Wizard et sélectionnez Install printer drivers (Installer les pilotes d'imprimante) et USB.
4. Suivez les instructions à l'écran.

Remarque

Si vous ne parvenez pas à installer un pilote d'imprimante :

• Installez le pilote d'imprimante manuellement :
  Dans l'application Seagull Driver Wizard, sélectionnez Install printer drivers (Installer les pilotes d'imprimante) > Others (Autres).
• Supprimez les pilotes d'imprimante :
  Dans l'application Seagull Driver Wizard, sélectionnez Remove printer drivers (Supprimer les pilotes d'imprimante) > Automatically remove all Drivers by Seagull (Supprimer automatiquement tous les pilotes de Seagull) ou Use advanced printer driver removal options (Utiliser les options avancées de suppression de pilote).
• Réinitialisez les paramètres de l'imprimante :
  Démarrez BPM et cliquez sur Fonction imprimante > Défaut usine.

3.4.2 Connexion Bluetooth (Windows)

1. Vérifiez le nom local Bluetooth :

□ Avec BPM

a. Connectez l'imprimante et l'ordinateur avec un câble USB.
b. Cliquez sur Configuration imprimante > Bluetooth.

Remarque

Le nom local Bluetooth par défaut est « PS-***** » où ***** représente les six derniers chiffres de l'adresse MAC Bluetooth sur la plaque signalétique de l'imprimante, située au dos de l'appareil.

1. Activez la fonctionnalité Bluetooth de votre ordinateur.
2. Jumelez l'ordinateur et l'imprimante : sélectionnez Démarrer > Paramètres > Appareils > Bluetooth et autres paramètres d'appareils et activez le Bluetooth.
3. Sélectionnez Ajouter un appareil Bluetooth ou un autre appareil et sélectionnez votre imprimante.
4. Visitez support.brother.com, accédez à la page Téléchargement de votre modèle et téléchargez les derniers pilotes et logiciels.
5. Exécutez l'application Seagull Driver Wizard et sélectionnez Install printer drivers (Installer les pilotes d'imprimante) et Bluetooth.

7. Suivez les instructions à l'écran.

Remarque

Si vous ne parvenez pas à installer un pilote d'imprimante :

- Supprimez les pilotes d'imprimante :

Dans l'application Seagull Driver Wizard, sélectionnez Remove printer drivers (Supprimer les pilotes d'imprimante) > Automatically remove all Drivers by Seagull (Supprimer automatiquement tous les pilotes de Seagull) ou Use advanced printer driver removal options (Utiliser les options avancées de suppression de pilote).

- Réinitialisez les paramètres de l'imprimante :

Démarrez BPM et cliquez sur Fonction imprimante > Défaut usine.

■ Reconnexion automatique avec un appareil mobile iOS via Bluetooth

Lorsque la fonction Reconnexion automatique avec un appareil mobile iOS via la fonction Bluetooth est activée, l'imprimante s'apparie automatiquement avec un appareil mobile iOS précédemment connecté (par exemple iPhone, iPad ou iPod Touch).

Remarque

BPM (Brother Printer Management Tool) ne prend pas en charge la connexion Bluetooth. Nous vous recommandons de connecter votre imprimante à l'ordinateur à l'aide d'un câble USB (acheté séparément).

1. Mettez l'imprimante sous tension.
2. Démarrez BPM. (Consultez la section 6 BPM (Brother Printer Management Tool).)
3. Cliquez sur le bouton Outil commande.
4. Entrez « SET BTLINKBACK ON », puis appuyez sur la touche Entrée.
5. Cliquez sur le bouton Envoyer.

Remarque

Pour désactiver la fonction de reconnexion automatique, entrez « SET BTLINKBACK OFF », appuyez sur la touche Entrée, puis cliquez sur le bouton Envoyer.

■ Changement de mode Bluetooth

Il existe deux modes Bluetooth : Classic et Low Energy.

Pour plus d'informations sur le changement de mode Bluetooth, consultez FAQ et Diagnostic sur le Site internet Brother support à l'adresse support.brother.com.

3.4.3 Connexion à un réseau Wi-Fi (Windows)

Vérifiez que les paramètres de votre routeur/point d'accès sans fil et les paramètres réseau de votre imprimante sont corrects. Pour plus d'informations, consultez la documentation fournie avec votre routeur/point d'accès sans fil ou contactez le fabricant du routeur, votre administrateur système ou votre fournisseur d'accès à Internet.

1. Configurez les paramètres réseau :

- Avec BPM

1. Connectez votre imprimante à l'ordinateur avec un câble USB.
2. Cliquez sur Configuration imprimante > Wi-Fi.
3. Spécifiez les valeurs SSID, Cryptage et Clé (mot de passe réseau), puis cliquez sur Définir.

4. Cliquez sur Obtenir et confirmez que l'adresse IP de votre imprimante est correcte.

5. Visitez support.brother.com, accédez à la page Téléchargement de votre modèle et téléchargez les derniers pilotes et logiciels.

6. Exécutez l'application Seagull Driver Wizard et sélectionnez Install printer drivers (Installer les pilotes d'imprimante) et Network (Réseau).
7. Sélectionnez votre imprimante, puis cliquez sur Next (Suivant).
8. Si votre port TCP/IP ne figure pas dans la liste, cliquez sur Create port (Créer un port) et sélectionnez Standard TCP/IP port (Port TCP/IP standard) > New Port (Nouveau port).
9. Saisissez l'adresse IP et le nom du port de votre imprimante, puis cliquez sur Next (Suivant).
10. Cliquez sur Finish (Terminer).
11. Revenez à la fenêtre Specify Port (Spécifier le port) et sélectionnez le port que vous avez créé.
12. Suivez les instructions à l'écran.

Remarque

Si vous ne parvenez pas à installer un pilote d'imprimante :

• Supprimez les pilotes d'imprimante :
  Dans l'application Seagull Driver Wizard, sélectionnez Remove printer drivers (Supprimer les pilotes d'imprimante) > Automatically remove all Drivers by Seagull (Supprimer automatiquement tous les pilotes de Seagull) ou Use advanced printer driver removal options (Utiliser les options avancées de suppression de pilote).
• Réinitialisez les paramètres de l'imprimante :
  Démarrez BPM et cliquez sur Fonction imprimante > Défaut usine.

3.5 Création et impression d'étiquettes avec BarTender

BarTender est un outil de création d'étiquettes téléchargeable gratuitement depuis la page du produit à l'adresse support.brother.com.

1. Lancez BarTender.
2. Suivez les instructions à l'écran pour créer une étiquette.

Brother Special Edition Bartender UltraLite - [Document1.btw *] File Edit View Create Arrange Administer Tools Window Help Brother Sans Serif 12 B I U W A ab 1.0 pt Document1.btw * Components Components Samples Document1.btw * -100 -80 -60 -40 -20 0 20 40 60 80 100 120 140 160 180 200 mm Data Sources Components Template 1 Form 1 Specifies justified alignment for lines of text in paragraph text objects 3.0%

Remarque

Pour plus d'informations sur l'utilisation de BarTender, cliquez sur Help (Aide).

1. Cliquez sur File (Fichier) > Print (Imprimer) pour imprimer l'étiquette.

4. Accessoires

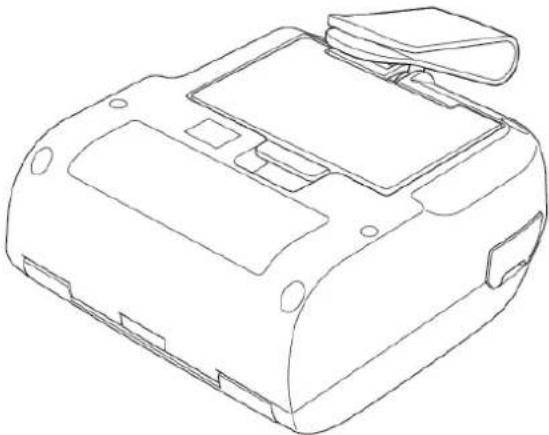

4.1 Installation du clip de ceinture

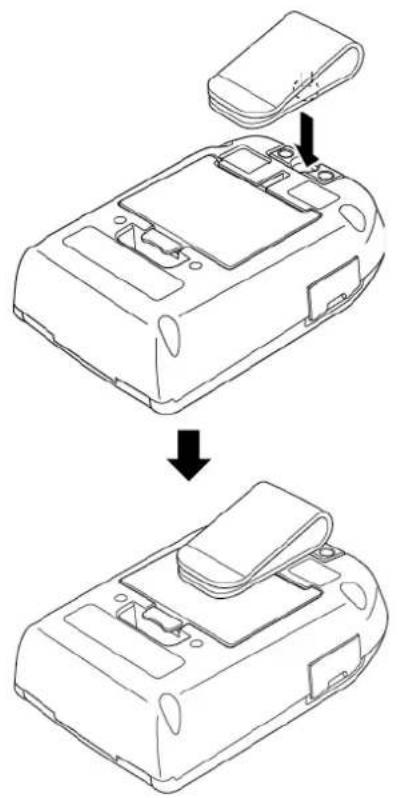

- RJ-2035B/RJ-2055WB

1. Insérez le clip de ceinture sur la fente à l'arrière de l'imprimante, comme illustré.
2. Poussez le clip vers le bas jusqu'à ce qu'il s'enclenche.

1. Retirez la batterie de l'imprimante.2. Insérez le clip de ceinture dans la fente du compartiment de la batterie.
3. Poussez le clip de ceinture jusqu'à ce qu'il s'enclenche.
4. Réinstallez la batterie dans l'imprimante.

4.2 Installation du support de rouleau (PA-RH-002) (facultatif)

- RJ-3035B/RJ-3055WB uniquement

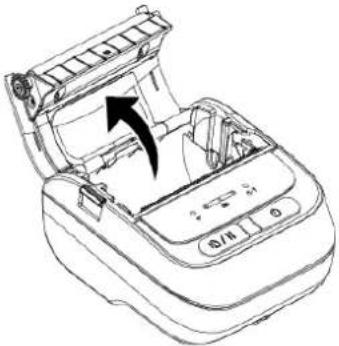

1. Appuyez sur la languette du couvercle du compartiment de support et soulevez le couvercle.
2. Insérez la broche d’étiquette dans le rouleau de papier, comme illustré.

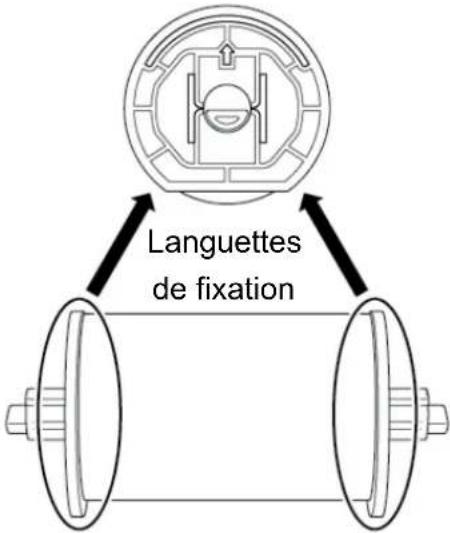

3. Installez les languettes de fixation sur les deux côtés du rouleau de papier.
4. Insérez le rouleau d’étiquette avec les languettes de fixation et la broche de rouleau d’étiquette installées dans l’imprimante.

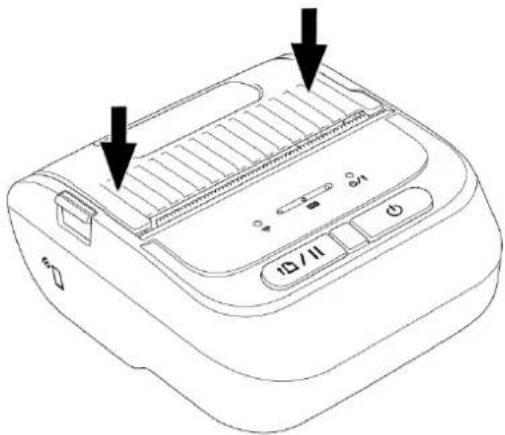

5. Poussez des deux côtés du couvercle du compartiment de support pour le fermer délicatement, et vérifiez qu’il est bien fermé.

4.3 Installation de l'espaceur de rouleau (facultatif)

● Pour RJ-2035B/RJ-2055WB : PA-RS-001
● Pour RJ-3035B/RJ-3055WB : PA-RS-002

Remarque

Pour utiliser une largeur de support personnalisée, installez le nombre requis d'espaceurs de rouleau dans le compartiment de support. Utilisez le même nombre d'espaceurs de rouleau de chaque côté.

Largeurs disponibles : 25,4 mm (1"), 38,1 mm (1,5"), 50,8 mm (2") et 63,5 mm (2,5").

1. Appuyez sur la languette du couvercle du compartiment de support et soulevez le couvercle.

RJ-2035B/RJ-2055WB RJ-3035B/RJ-3055WB

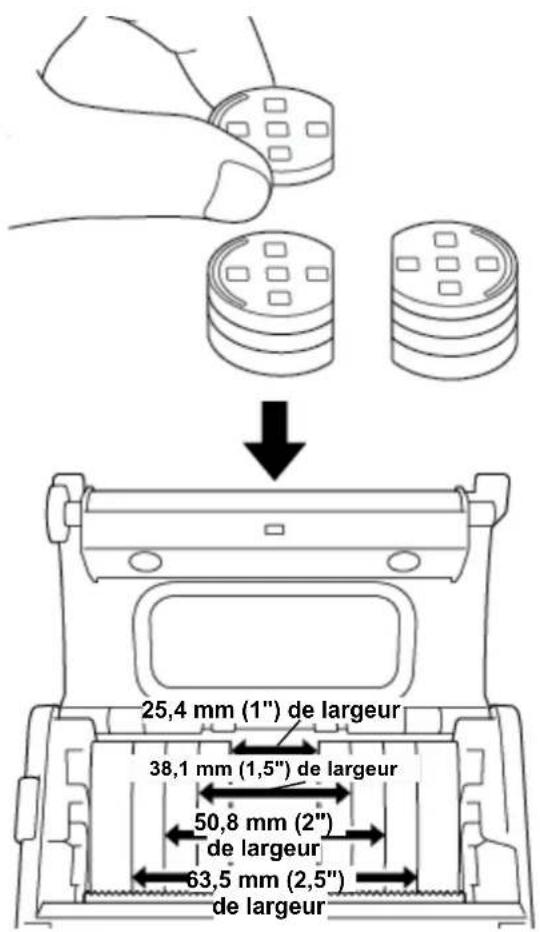

1. Insérez les espaceurs de rouleau dans les fentes de la broche des deux côtés du compartiment de support, comme illustré.

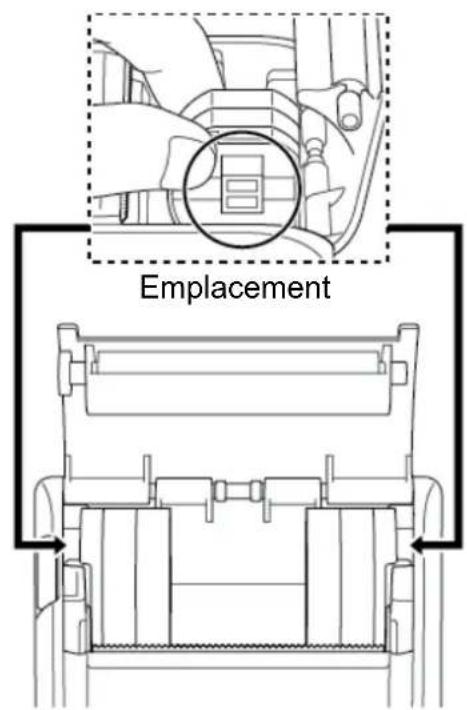

RJ-2035B/RJ-2055WB

Emplacement

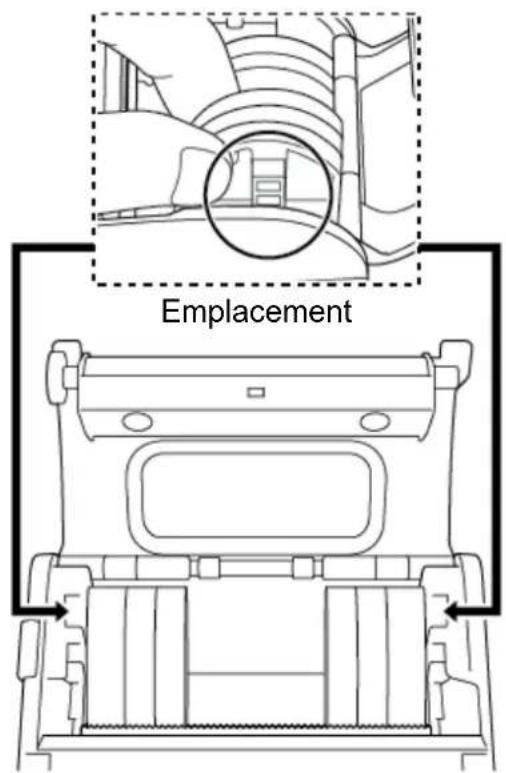

RJ-3035B/RJ-3055WB

Emplacement

Remarque

• Le support peut être changé entre les largeurs
  25,4 mm (1"),
  38,1 mm (1,5"),
  50,8 mm (2") et
  63,5 mm (2,5") en attachant ou détachant les deux côtés des espaceurs de rouleau.
• Lorsque vous installez les espaceurs de rouleau, utilisez le même nombre d'espaceurs de rouleau de chaque côté.

RJ-2035B/RJ-2055WB

25,4 mm (1") de largeur 38,1 mm (1,5") de largeur 50,8 mm (2") de largeur

RJ-3035B/RJ-3055WB

25,4 mm (1") de largeur 38,1 mm (1,5") de largeur 50,8 mm (2") de largeur 63,5 mm (2,5") de largeur

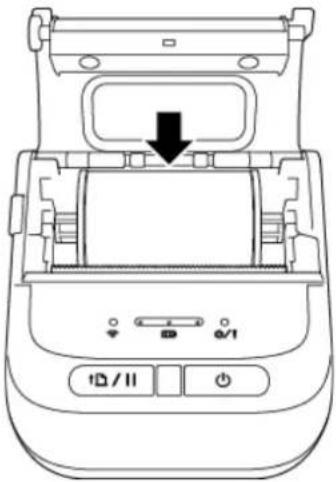

1. Poussez des deux côtés du couvercle du compartiment de support pour le fermer délicatement, et vérifiez qu'il est bien fermé.

Remarque

Lorsqu'il est bien fermé, le couvercle du compartiment de support s'enclenche et l'imprimante fait avancer automatiquement une petite quantité de support.

4.4 Utilisation de l'étui de protection IP54 avec bandoulière (facultatif)

● Pour RJ-2035B/RJ-2055WB : PA-CC-002
● Pour RJ-3035B/RJ-3055WB : PA-CC-003

1. Utilisez la fermeture à glissière pour ouvrir le capot de l'étui.

1. Placez l'imprimante dans l'étui.

Remarque

Le côté à imprimer doit faire face au capot extérieur, comme indiqué.

1. Refermez le capot de l'étui. Vérifiez que le capot extérieur est ouvert et fixé lors de l'impression.

Capot extérieur ouvert Capot extérieur fixé

4.5 Installation de la bandoulière avec adaptateur (facultatif)

1. Retirez la batterie de l'imprimante.2. Insérez l'adaptateur de bandoulière dans la fente du compartiment de la batterie.
3. Réinstallez la batterie dans l'imprimante et tirez sur la languette de la batterie jusqu'à ce qu'elle s'enclenche.

4.6 Utilisation du socle de charge 1 baie (en option)

● Pour RJ-2035B/RJ-2055WB : PA-CR-003
● Pour RJ-3035B/RJ-3055WB : PA-CR-004

1. Placez l'imprimante sur le socle de charge, puis poussez délicatement l'imprimante vers le bas.

RJ-2035B/RJ-2055WB

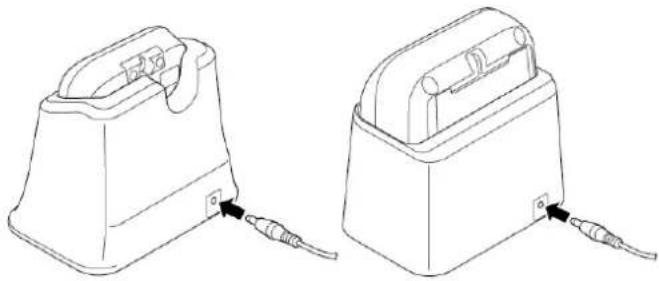

1. Branchez l'adaptateur secteur du socle de charge sur son port d'alimentation.

RJ-2035B/RJ-2055WB

RJ-2035B/RJ-2055WB

1. Branchez l'adaptateur secteur du socle de charge sur une prise électrique reliée à la terre.

1. La recharge commence. Lorsque la batterie est complètement rechargée, les trois voyants d'état de la batterie s'éclairent en vert.

RJ-2035B/RJ-2055WB RJ-3035B/RJ-3055WB

i/φ II/3 I/3

4.7 Utilisation du socle de charge à batteries 4 baies (en option)

● Pour RJ-2035B/RJ-2055WB : PA-4CR-001
● Pour RJ-3035B/RJ-3055WB : PA-4CR-002

1. Vous pouvez installer le socle de charge de batteries 4 baies à la verticale ou à l'horizontale.

Pour installer le socle de charge de batteries 4 baies à la verticale, utilisez le support de base fourni.

1. Installez l'imprimante sur le socle de charge comme illustré.

	Installation horizontale
3. Branchez l'adaptateur secteur du socle de charge sur son port d'alimentation.

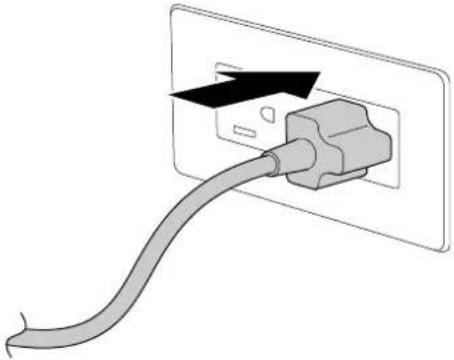

4. Branchez l'adaptateur secteur du socle de charge sur une prise électrique reliée à la terre.	La prise peut être différente selon le pays

1. Mettez l'interrupteur du socle de charge en position allumée. Le voyant du socle de charge clignote en bleu et la recharge commence.

Lorsque la batterie est complètement rechargée, les trois voyants d'état de la batterie sur l'imprimante s'éclairent tous en vert.

5. Utilitaires à l'allumage

Il y a trois utilitaires à l'allumage pour configurer et tester les fonctions de l'imprimante.

Pour activer un utilitaire à l'allumage :

1. Mettez l'imprimante hors tension.
2. Appuyez de façon prolongée sur le bouton Avance/pause (↑/||), puis allumez l'imprimante.
3. Relâchez le bouton Avance/pause lorsque les voyants indiquent la fonction que vous souhaitez :

ou : Le voyant est allumé dans la couleur indiquée

: Le voyant clignote dans la couleur indiquée

Combinaisons de voyants	Utilitaire à l'allumage
Fonction Voyant	1. Étalonnage du capteur papier	2. Autotest et entrée en mode vidage	3. Réinitialisation de l'imprimante
	Relâchez le bouton Avance/pause (↑/II)
		Relâchez le bouton Avance/pause (↑/II)
			Relâchez le bouton Avance/pause (↑/II)
Vert (allumé)

5.1 Étalonnage des capteurs d'espacement/de marque noire

La sensibilité du capteur d'espacement/de marque noire doit être étalonnée quand :

• Une nouvelle imprimante est achetée
• Le support d'étiquette est changé

Pour étalonner le capteur d'espacement/de marque noire :

1. Mettez l'imprimante hors tension.
2. Appuyez de façon prolongée sur le bouton Avance/pause (↑/ |), puis allumez l'imprimante.
3. Relâchez le bouton Avance/pause lorsque le voyant d'état de l'imprimante passe

■ Les voyants changeront dans l'ordre qui suit :

Une fois l'étalonnage effectué, vous pouvez reprendre l'impression.

5.2 Autotest et mode vidage

L'imprimante étalonne le capteur, détecte la longueur du support, imprime les paramètres internes et entre en mode vidage.

Pour effectuer l'autotest et entrer en mode vidage :

1. Mettez l'imprimante hors tension.

2. Appuyez de façon prolongée sur le bouton Avance/pause (↑/↓), puis allumez l'imprimante.

3. Relâchez le bouton Avance/pause lorsque le voyant d'état de l'imprimante passe

■ Les voyants changeront dans l'ordre qui suit :

Relâchez le bouton Avance/pause pour effectuer l'autotest de l'imprimante et entrer en mode vidage.

Pour reprendre l'impression, éteignez puis rallumez l'imprimante.

Les informations de l'autotest sont imprimées automatiquement.

Autotest

Vous pouvez imprimer la configuration de l'imprimante après étalonnage du capteur papier. L'impression de l'autotest répertorie la configuration de l'imprimante et l'espace mémoire disponible, et peut indiquer la présence de points endommagés sur le composant chauffant.

Impression de l’autotest
	Nom du modèleVersion du micrologicielChecksum du micrologicielNuméro de série de l’imprimanteFichier de configurationDate systèmeHeure systèmeLongueur imprimée (mètres)Nombre de coupes
	Vitesse d’impression (po/s)Densité d’impressionTaille d’étiquette (po)Distance d’espacement (po)Sensibilité du capteurd’espacement/de marque noireCode pageCode pays
	Informations de configuration ZPLObscurité d’impressionVitesse d’impression (po/s)Taille d’étiquettePréfixe contrôlePréfixe formatPréfixe délimiteurDéplacement de l’imprimante au démarrageDéplacement de fermeture de la tête d’impressionRemarqueZPL est l’émulation du langage Zebra®.
Impression de l'autotest
	Paramètres Bluetooth
	Nombre total de fichiers téléchargés et espace mémoire disponibleMotif de vérification de la tête d'impression
BT SETTINGMAC ADDR: 000CBF12170FNAME: RF-BHSPIN CODE: 0000PRINTER NAME: PS-12170FPAIR MODE: LEGACYMFI SUPPORTED: YES
DRAM FILE (0 FILES)PHYSICAL XXXX KBYTESAVAILABLE XXXX KBYTESFLASH FILE (0 FILES)PHYSICAL XXXX KBYTESAVAILABLE XXXX KBYTES

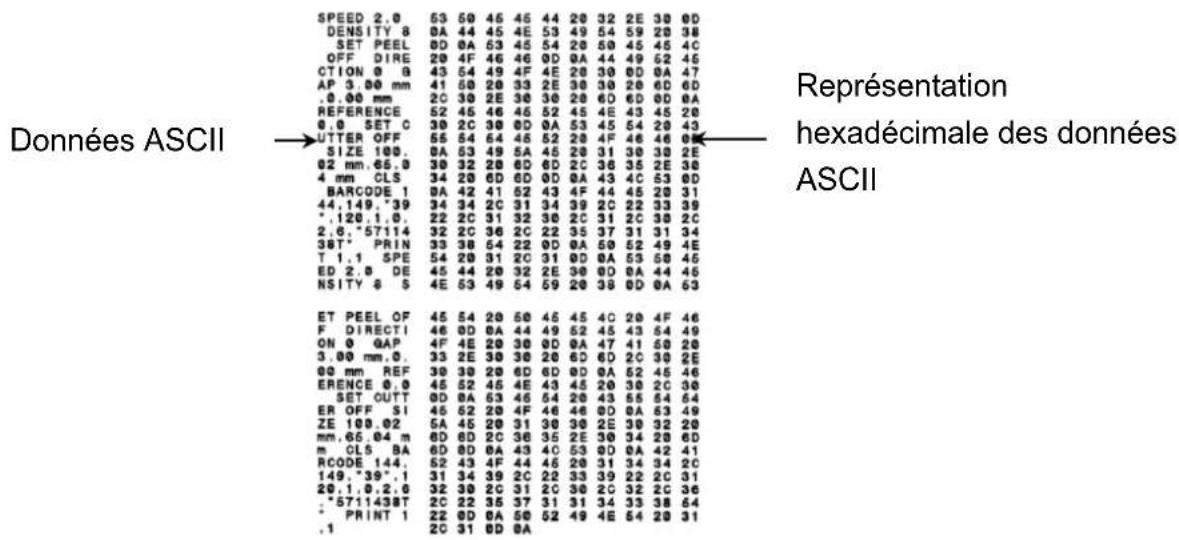

■ Mode vidage

L'imprimante entre en mode vidage après avoir imprimé la configuration de l'imprimante. Ce mode permet aux utilisateurs de vérifier et déboguer les problèmes de l'imprimante. Les caractères dans la colonne de gauche sont ceux reçus depuis le système de l'imprimante, et ceux dans la colonne de droite sont leur représentation hexadécimale.

Données ASCII SPEED 2.0 53 59 45 45 44 28 32 2E 38 0D DENSITY 8 0A 44 45 4E 53 49 54 59 2B 38 SET PEEL 0D 0A 63 45 54 28 50 45 45 4C OFF DIRE 29 4F 46 46 0A 0A 44 49 52 46 CTION 0 G 43 54 49 4F 4E 28 30 6D 0A 47 AP 3.00 mm 41 50 28 33 2E 38 30 28 6D 6D .0.00 mm 2C 39 2E 38 30 28 6D 6D 0A REFERENCE 52 45 46 45 52 45 4E 43 45 2B 0.0 SET C 30 2C 38 0D 0A 53 45 54 2B 43 UTTER OFF 55 54 64 45 52 28 4F 46 46 46 SIZE 100.0A 53 49 5A 45 28 31 30 38 2E 02 mm .65.9 30 32 28 6D 6D 2C 36 35 2E 38 4 mm CLS 34 28 6D 6D 0D 0A 43 4C 53 0D BARCODE.1 BA.42.41.52.43.4F.44.45.2B.31 44.149."39"34.34.2C.31.34.39.2C.22.33.39 ".120.1.0."22.2C.31.32.30.2C.31.2C.38.2C 2.6."57114"32.2C.36.2C.22.35.37.31.31.34 38T."PRIN"33.38.54.22.0D.0A.50.52.49.4E T.1.1 SPE"54.2B.31.2C.31.0D.0A.53.5B.45 ED.2.0 DE"45.44.2B.32.2E.38.0D.0A.44.45 NSITY & S"4E.63.49.54.59.2B.38.0D.0A.63 ET PEEL OF "45.54.2B.58"45.45.4C.2B.4F.46" F DIRECTI "46.0D.BA"44.49.52"45.43.54.49" ON .0 GAP "4F."FE.2B.3B.0D.BA"FA7"FA1"BA"2B" 3.00 mm .0."33.2E."3B."3B."2B."6D.BD."CA."C."B.E" 00 mm REF "3B."3B."BD.BD.BA."BA."BA."BA."BA." ERENCE .0"ES"52."BS."BE."BE."BE."BE."BE." SET OUTT "0D.BA."BA."BA."BA."BA."BA." ER OFF .S!"ES"52."BS."BE."BE."BE."BE."BE." ZE .10B."0Z."BA."BA."BA."BA." mm .65 .0A.m."BD.BD.BA."BA."BA."BA."BA." CLS.BA."BD.BD.BA."BA."BA."BA." RCODE .144."S2."FA."FA."FA."FA."FA." 149."39".1"31."BA."BA."BA."BA."BA." 2B."1,"B."2B."BA."BA."BA."BA." :"S71143BT"2C."BS."BA."BA."BA."BA."BA." PRINT .1"ZA."DA.BA."BA."BA."BA." .C1"BC.DI.BA."BA." Représentation hexadécimale des données ASCII

Remarque

- Pour le mode Dump :

- Les modèles RJ-2035B et RJ-2035WB nécessitent un papier de 58 mm (2") de largeur. - Les modèles RJ-3035B et RJ-3035WB nécessitent un papier de 80 mm (3") de largeur.

- Pour reprendre l'impression, éteignez puis rallumez l'imprimante.

5.3 Réinitialisation de l'imprimante

La réinitialisation de l'imprimante efface la DRAM de l'imprimante et rétablit ses paramètres d'usine.

Pour activer la réinitialisation de l'imprimante :

1. Mettez l'imprimante hors tension.

2. Appuyez de façon prolongée sur le bouton Avance/pause (↑/↓), puis allumez l'imprimante.

3. Relâchez le bouton Avance/pause lorsque le voyant d'état de l'imprimante passe

à et commerce à clignoter!
■ Les voyants changeront dans l'ordre suivant :

Relâchez le bouton

Avance/pause pour activer la réinitialisation de l'imprimante.

Pour reprendre l'impression, éteignez puis rallumez l'imprimante.

Après l'initialisation, les paramètres d'usine suivants sont restaurés :

Paramètre	Paramètre par défaut
Vitesse	76,2 mm/s (3 po/s)
Densité 8
Largeur du support	RJ-2035B/RJ-2055WB : 48 mm (1,89")RJ-3035B/RJ-3055WB : 72 mm (2,84")
Hauteur de support	RJ-2035B/RJ-2055WB : 50,8 mm (2")RJ-3035B/RJ-3055WB : 101,5 mm (4")
Direction d'impression 0
Point de référence	0,0 (coin supérieur gauche)
Reliure 0
Code Page	850
Effacer la mémoire flash Non
Adresse IP DHCP

Brother Printer Management Tool (BPM) est un outil intégré qui vous permet de :

• Vérifier l'état et les paramètres d'une imprimante.
• Modifier les paramètres de l'imprimante.
• Envoyer des commandes supplémentaires à une imprimante.
• Télécharger des graphiques et des polices.
• Créer une police bitmap d'imprimante.
• Télécharger et mettre à jour le micrologiciel.
• Configurer les paramètres de réseau sans fil (Wi-Fi) et Bluetooth.

Avec cet outil, vous pouvez aussi vérifier l'état et les paramètres de votre imprimante pour dépanner les éventuels problèmes.

6.1 Démarrer BPM

BPM ne prend pas en charge la connexion Bluetooth. Nous vous conseillons de connecter votre imprimante à l'ordinateur avec une connexion USB ou Wi-Fi.

Double-cliquez sur l'icône de BPM

pour démarrer le logiciel.

Brother Printer Management Tool V1.0.0.20 Nom du groupe: All Utilisat. Alerte Groupe Config. Nom manuel Langue État / Nom Adresse IP Nom Version No. série Distance (Km) Interface État de l'imprimante XXXXXXXX XXXXXXXX XXXXXXXX ... XXXXXXXX ψ Boutons des fonctionnalités Configuration Gestionn. fich. Outil commande Config RTC Fonction imprimante Gest. polices Bitmap Boutons de configuration Type d'interface

L'interface BPM est commune aux modèles RJ-2035B/2055WB/3035B/3055WB.

Les informations sur la batterie s'affichent uniquement pour les modèles

RJ-3035B/3055WB avec batterie intelligente.

L'écran principal de BPM vous permet d'accéder aux options suivantes :

• Configuration imprimante
• Gestionn. fich.
• Outil commande
• Config RTC
• Fonction imprimante
• Gest. polices Bitmap

Pour plus d'informations, consultez le « Brother Printer Management Tool Quick Start Guide » (Guide de démarrage rapide de Brother Printer Management Tool).

6.2 Étalonner le capteur papier avec BPM

Utilisez BPM pour définir le type de capteur papier (capteur d'espacement ou capteur de marque noire) et étalonner le capteur sélectionné.

Le capteur de marque noire ou d'espacement peut :

• Détecter le début de l'étiquette et faire avancer l'étiquette à la bonne position.
• Détecter la marque et faire avancer le support à la bonne position.

Pour plus d'informations sur la position de chaque capteur, consultez la section 2.2.2 Vue intérieure.

1. Assurez-vous que le support est déjà installé et que la tête d'impression est fermée. (Consultez la section 3.3 Chargement du support.)
2. Mettez l'imprimante sous tension.
3. Démarrez BPM.
4. Cliquez sur le bouton Fonction imprimante.
5. Cliquez sur le bouton Étalonner.
6. Sélectionnez le type de support du capteur et cliquez sur Étalonner.

Étalonner ○ ESPACE ○ Marque noire ○ Continu ○ Sélection auto Hauteur papier mm Espace mm Étalonner

7. Spécifications du produit

7.1 Spécifications générales
^1 Le temps approximatif jusqu'à ce que la batterie rechargeable soit complètement chargée. L'adaptateur secteur doit être connecté à l'imprimante, la batterie Lithium-ion rechargeable installée et l'imprimante éteinte. Le temps de charge varie en fonction des conditions environnementales.

Spécifications générales		RJ-2035B/RJ-2055WB	RJ-3035B/RJ-3055WB
Dimensions		79 mm (3,11") (L) × 116 mm (4,57") (H) × 36,5 mm (1,44") (P)	105 mm (4,13") (L) × 116 mm (4,57") (H) × 49,5 mm (1,95") (P)
Boîtier Plastique
Poids (avec la batterie)		0,215 kg (0,47 lb)	0,375 kg (0,83 lb)
Électrique	Adaptateur de voiture (type allume-cigare)	Entrée : 12 V à 24 V CC, 2,3 ASortie : 12 V CC/1,5 A
	Adaptateur secteur	Entrée : 100 V à 240 V CA, 0,35 A, 50 Hz à 60 HzSortie : 12 V CC/1 A
	Socle de charge	Entrée : 12 V/1 ASortie : 12 V/0,9 A
	Socle de charge de batteries 4 baies	Entrée : 12 V/5 ASortie : 12 V / 0,9 A × 4
	Chargeur de batterie -		Entrée : 12 V/2 ASortie : 8,4 V/1,0 A
	Chargeur de batteries 4 baies	Entrée : 12 V/5 ASortie : 8,4 V/0,7 A × 4	Entrée : 24 V/2,5 ASortie : 8,4 V/1,0 A × 4
	RemarqueL'imprimante s'éteint automatiquement après 30 minutes d'inactivité.
Batterie	Sortie 7,4 V 7,4 V
	Capacité	1130 mAh	3080 mAh
	Temps de charge ^1	Environ 2,5 heures(avec un chargeur 12 V/1 A)	Environ 4 heures(avec un chargeur 12 V/1 A)
Batterie intelligente (RJ-3035B/RJ-3055WB uniquement)	Sortie - 7,4 V
	Capacité - 3030 mAh
	Temps de charge -		Environ 3,5 heures (avec un chargeur 12 V/1 A)

Conditions de l’environnement	RJ-2035B/RJ-2055WB	RJ-3035B/RJ-3055WB
Température de fonctionnement	-15 °C à 50 °C (5 °F à 122 °F)2
Température de stockage	-30 °C à 70 °C (-22 °F à 158 °F)
Humidité relative	Fonctionnement/Stockage : 10 à 90 % sans condensation

^2 Pour RJ-2035B/RJ-2055WB :
Durée de fonctionnement moyenne de 8,6 h à :
-ips:4
- Densité : 8
- Couverture d'impression : 12,5 %
- Temps d'impression : 2 min
- Quantité d'étiquettes : 1
- Connexion : Bluetooth
Pour RJ-3035B/RJ-3055WB :
Durée de fonctionnement moyenne de 38,2 h à :
- ips : 4
- Densité : 8
- Couverture d'impression : 12,5 %
- Temps d'impression : 2 min
- Quantité d'étiquettes : 1
- Connexion : Bluetooth

Classification IP	RJ-2035B/RJ-2055WB	RJ-3035B/RJ-3055WB
IP42 (sans étui de protection)	● ●
IP54 (avec étui de protection)	● ●

7.2 Spécifications d'impression

Spécifications d'impression	RJ-2035B/RJ-2055WB	RJ-3035B/RJ-3055WB
Résolution de la tête d'impression	8 points/mm (203 points/po)
Méthode d'impression Thermique directe
Taille de point (largeur × longueur)	0,125 mm × 0,125 mm (1 mm = 8 points)
Vitesse d'impression (mm par seconde)	102 mm/s (4 po/s) maximum
Largeur d'impression maximale	48 mm (1,89")	72 mm (2,83")
Longueur d'impression maximale	Papier pour reçus continu : 2794 mm (110")
Biais d'impression	Vertical : 1 mm maximumHorizontal : 1 mm maximum

7.3 Spécifications des supports

Spécifications des supports	RJ-2035B/RJ-2055WB	RJ-3035B/RJ-3055WB
Capacité du rouleau de support	Dimensions extérieures maximales : 30 mm (1,18")	Dimensions extérieures maximales : 40 mm (1,57")
Type de support	Papier pour reçusPapier pour reçus avec marque noire (marque sur le côté à imprimer)Sans doublure (facultatif)	Modèle à capteur de marque noire :Papier pour reçusPapier pour reçus avec marque noire (marque sur le côté à imprimer)Sans doublure (facultatif)
		Modèle à capteur d'espacement :Papier pour reçusPapier pour reçus avec marque noire (marque sur le côté à imprimer (paramètre par défaut) ou de l'autre côté)Étiquette avec espaceSans doublure (facultatif)
Type d'enroulement de support	Enroulement extérieur
Longueur de support	25,4 mm (1") à 2794 mm (110")
	Mode de coupe : 50 mm (1,97") - longueur d'impression maximale
Largeur du support	Maximum 58 mm (2,28") (avec doublure)	Maximum 80 mm (3,15") (avec doublure)
	Marque noire : Minimum 8 mm (0,31") (l) × 2 mm (0,08") (H)
	-	Espace : Minimum 8 mm (0,31") (l) × 2 mm (0,08") (H)
	-	Avec support de rouleau : 20 mm (0,79") à 70 mm (2,75")
Épaisseur du support	0,06 mm (2 mil) à 0,10 mm (3,94 mil)	0,06 mm (2 mil) à 0,16 mm (6 mil)

Remarque

Placez la marque noire sur le côté à imprimer lorsque vous utilisez le support de reçu avec marque noire.

8. Dépannage

Ce chapitre explique comment résoudre les problèmes typiques que vous pourriez rencontrer en utilisant l'imprimante. En cas de problème avec l'imprimante, vérifiez d'abord que vous avez correctement effectué les tâches suivantes.

Si vous continuez à rencontrer des problèmes, contactez le service clientèle du fabricant du produit ou votre revendeur local.

Problème Cause possible Solution
Le voyant n'est pas allumé.	La batterie n'est pas correctement installée.Les broches de contact métalliques de la batterie sont sales.La batterie est vide.	Nettoyez les contacts métalliques de la batterie.Réinstallez la batterie.Allumez l'imprimante.Rechargez la batterie.
Brother Printer Management Tool affiche «Tête ouverte».	Le couvercle du compartiment de support est ouvert.	Fermez le couvercle du compartiment de support.
Brother Printer Management Tool affiche «Pas de papier».	Le rouleau de support est terminé.Le rouleau de support est mal installé.Le capteur de marque noire/d'espacement n'est pas étalonné.	Installez un nouveau rouleau de support.Pour installer un nouveau rouleau de support, consultez lasection 3.3Chargement du support.Étalonnez le capteur de marque noire.[RJ-3035B/RJ-3055WB uniquement]Étalonnez le capteur d'espacement.
Brother Printer Management Tool affiche «Bourrage papier».	Le support est peut-être coincé dans la tête d'impression.Le capteur d'espacement/de marque noire n'est pas étalonné.Vérifiez que la taille du support est correctement configurée.	Étalonnez le capteur d'espacement/de marque noire.Réglez la taille du support correctement.Nettoyez la tête d'impression.
Mémoire pleine (FLASH/DRAM).	Le stockage FLASH/DRAM de l'imprimante est plein.	Supprimez les fichiers inutilisés de la mémoire FLASH/DRAM depuis Brother Printer Management Tool.
Mauvaise qualité d'impression.	Le support est mal chargé.De la poussière ou de la matière adhésive s'est accumulée sur la tête d'impression.La densité d'impression est mal configurée.La tête d'impression est endommagée.	Vérifiez que les côtés gauche et droit du couvercle du compartiment de support sont complètement fermés.Nettoyez la tête d'impression.Nettoyez le rouleau de platine.Réglez la densité d'impression et la vitesse d'impression.Exécutez l'autotest de l'imprimante et vérifiez le motif de test de la tête d'impression en cherchant des points manquants.Installez le bon support.
Impression incomplète du côté gauche ou droit du support.	La taille du support est mal configurée.	Réglez la bonne taille de support.
Étiquettes vides avec des lignes grises.	• La tête d'impression est sale.• Le rouleau de platine est sale.	• Nettoyez la tête d'impression.• Nettoyez le rouleau de platine.
Impression irrégulière.	L'imprimante est en mode vidage hexadécimal.	Allumez et éteignez l'imprimante pour ignorer le mode vidage. (Consultez la section 5.2 Autotest et mode vidage)
Le voyant d'état de la batterie clignote en rouge.	Une erreur s'est produite lors de la charge.	Attendez que la batterie refroidisse puis tentez à nouveau de la charger.Si vous ne pouvez toujours pas la charger, remplacez-la par une neuve.

9. Maintenance

Nous vous conseillons de nettoyer régulièrement votre imprimante pour préserver ses performances.

Matériel de nettoyage recommandé :

• Coton-tige
• Chiffon non pelucheux
• Brosse ou aspirateur/souffleur
• Air comprimé
  ● Alcool isopropylique ou éthanol

Pièce de l'imprimante	Méthode de nettoyage Intervalle
Tête d'impression	1. Éteignez l'imprimante.2. Laissez la tête d'impression refroidir pendant au moins une minute.3. Essuyez la tête d'impression avec un coton-tige humecté d'alcool isopropylique ou d'éthanol.	Nettoyez la tête d'impression lorsque vous utilisez un nouveau rouleau d'étiquette.
	[RJ-2035B/RJ-2055WB][RJ-3035B/RJ-3055WB]Coton-tige
Pièce de l'imprimante	Méthode de nettoyage	Intervalle
Rouleau de platine	1. Mettez l'appareil hors tension.2. Faites tourner le rouleau de platine et essuyez-le soigneusement avec un chiffon non pelucheux ou un coton-tige imbibé d'alcool isopropylique ou d'éthanol.	Nettoyez le rouleau de platine lorsque vous utilisez un nouveau rouleau d'étiquette
Barre de coupe/décollage	Essuyez-la avec un chiffon doux non pelucheux, humecté d'alcool isopropylique ou d'éthanol.	Au besoin
Capteur	Utilisez de l'air comprimé ou un aspirateur.	Mensuel
Extérieur	Essuyez l'extérieur de l'imprimante avec un chiffon doux non pelucheux humecté d'eau.	Au besoin
Intérieur	Utilisez une brosse ou un aspirateur.	Au besoin

Remarque

• Ne touchez pas la tête d'impression. Si vous l'avez touchée, nettoyez-la conformément aux instructions ci-dessus.
• N'utilisez pas d'alcool à usage médical, car cela pourrait endommager la tête d'impression. Utilisez de l'alcool isopropylique ou d'éthanol conformément aux instructions de sécurité du fabricant, le cas échéant.
• Lorsque vous remplacez le support, nous vous conseillons de nettoyer la tête d'impression.

brother
