Caractéristiques	Détails
Type d'imprimante	Imprimante d'étiquettes thermique
Résolution d'impression	300 x 300 dpi
Vitesse d'impression	Jusqu'à 110 mm/s
Largeur d'impression	Jusqu'à 112 mm
Connectivité	USB, Ethernet, Wi-Fi
Compatibilité des systèmes d'exploitation	Windows, macOS, Linux
Type de supports	Étiquettes en rouleau, papier thermique
Maintenance	Nettoyage régulier de la tête d'impression, remplacement des rouleaux
Sécurité	Utiliser uniquement des accessoires et consommables recommandés par le fabricant
Dimensions	Largeur : 220 mm, Profondeur : 300 mm, Hauteur : 200 mm
Poids	2,5 kg
Garantie	1 an

FOIRE AUX QUESTIONS - TJ4422TN BROTHER

Comment installer l'imprimante BROTHER TJ4422TN ?

Pour installer l'imprimante, déballer le produit, connecter le câble d'alimentation, puis brancher l'imprimante à votre ordinateur via USB ou réseau. Installer les pilotes depuis le site de Brother.

Comment remplacer le rouleau de papier ?

Ouvrez le couvercle supérieur de l'imprimante, retirez le rouleau usagé, insérez le nouveau rouleau en veillant à ce qu'il soit correctement positionné, puis refermez le couvercle.

Pourquoi mon imprimante ne s'allume-t-elle pas ?

Vérifiez que l'imprimante est correctement branchée et que la prise fonctionne. Essayez de changer de prise ou de câble d'alimentation si nécessaire.

Comment résoudre les problèmes d'impression floue ?

Assurez-vous que les têtes d'impression sont propres. Effectuez une opération de nettoyage des têtes via le logiciel de l'imprimante et vérifiez la qualité du rouleau de papier utilisé.

Comment connecter l'imprimante à un réseau Wi-Fi ?

Accédez aux paramètres de l'imprimante via le panneau de contrôle, sélectionnez 'Paramètres réseau', puis 'Configuration sans fil' pour entrer les informations de votre réseau Wi-Fi.

Comment mettre à jour le firmware de l'imprimante ?

Visitez le site web de Brother, téléchargez la dernière version du firmware pour le TJ4422TN, puis suivez les instructions fournies pour l'installation.

Pourquoi l'imprimante ne reconnaît-elle pas le papier ?

Vérifiez que le papier est correctement chargé dans le bac. Assurez-vous qu'il n'y a pas de bourrage papier et que le type de papier est compatible avec l'imprimante.

Comment imprimer une étiquette personnalisée ?

Utilisez le logiciel fourni avec l'imprimante pour concevoir votre étiquette. Sélectionnez le format, le texte et les images, puis lancez l'impression.

Que faire si l'imprimante affiche un message d'erreur ?

Référez-vous au manuel d'utilisation pour le code d'erreur affiché. Souvent, un redémarrage de l'imprimante ou une vérification des connexions résout le problème.

Comment nettoyer l'imprimante ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur. Pour l'intérieur, suivez les instructions dans le manuel pour nettoyer les têtes d'impression et les rouleaux.

MODE D'EMPLOI TJ4422TN BROTHER

Guide de l'utilisateur

(français)

Informations sur le copyright

Le copyright dans ce manuel, le logiciel et le micrologiciel de l'imprimante décrits par la présente sont la propriété de Brother. Tous droits réservés.

Les informations contenues dans ce document peuvent être modifiées sans préavis et ne représentent pas un engagement de la part de la société. Aucune partie de ce manuel ne peut être reproduite ou transmise par quelque moyen que ce soit, à toute autre fin que l'utilisation personnelle par l'acheteur, sans l'autorisation expresse écrite de la société.

Marques commerciales

Wi-Fi® est une marque commerciale déposée de Wi-Fi Alliance®.

Les logos et le mot Bluetooth® sont des marques commerciales déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Brother Industries, Ltd. se fait sous licence.

CG Triumvirate est une marque commerciale d'Agfa Corporation. La police CG Triumvirate Bold Condensed est sous licence de Monotype Corporation. Toutes les autres marques commerciales appartiennent à leurs propriétaires respectifs.

Tous les noms commerciaux et noms de produits d'autres sociétés apparaissant sur les produits Brother, les documents connexes et tout autre matériel sont des marques commerciales ou des marques déposées de ces sociétés respectives.

Les modèles ne sont pas disponibles dans tous les pays et régions.

Contenu

1.1 Introduction du produit 1 1.2 Référence produit supplémentaire 1

1. Présentation des opérations 2

2.1 Déballer l'imprimante d'étiquettes et vérifier les composants 2 2.2 Vue d'ensemble de l'imprimante 3

2.2.1 Vue avant.. 3 2.2.2 Vue intérieure 5 2.2.3 Vue arrière 7

2.3 Panneau de commande.. 9

2.3.1 Voyants LED et boutons 10 2.3.2 Icônes de l'écran d'accueil 11 2.3.3 Présentation de l'écran 12

1. Configuration de votre imprimante 18

3.1 Branchement du cordon d'alimentation 18 3.2 Chargement du ruban 19 3.3 Retrait du ruban usé 22 3.4 Chargement du support 23

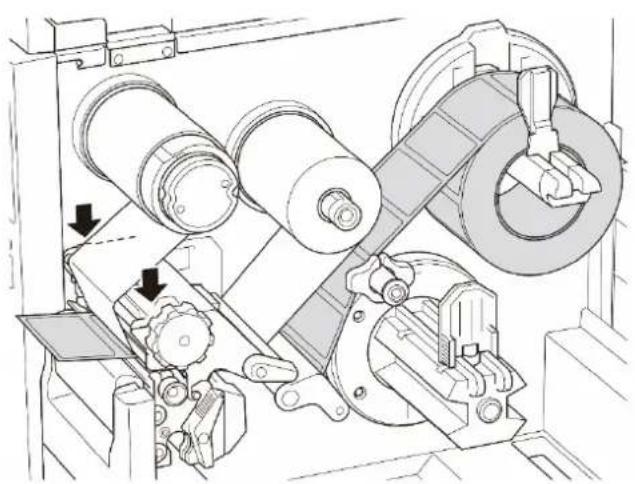

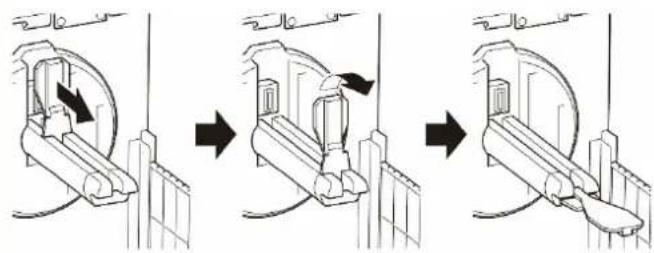

3.4.1 Chargement d'un rouleau d'étiquettes 23 3.4.2 Chargement d'un support externe 27 3.4.3 Chargement du support en mode Prédecollage (En option pour TJ-4420TN/TJ-4520TN/TJ-4620TN) 30 3.4.4 Chargement du support en mode Cutter (En option pour TJ-4420TN/TJ-4520TN/TJ-4620TN) 35 3.4.5 Chargement du support en mode Enrouleur (En option pour TJ-4422TN/TJ-4522TN) 39

1. Améliorer la qualité d'impression 44

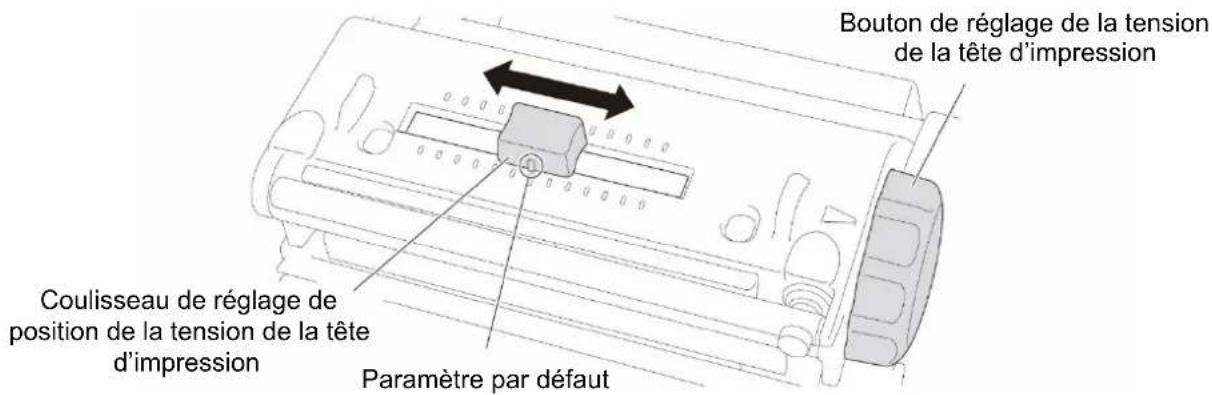

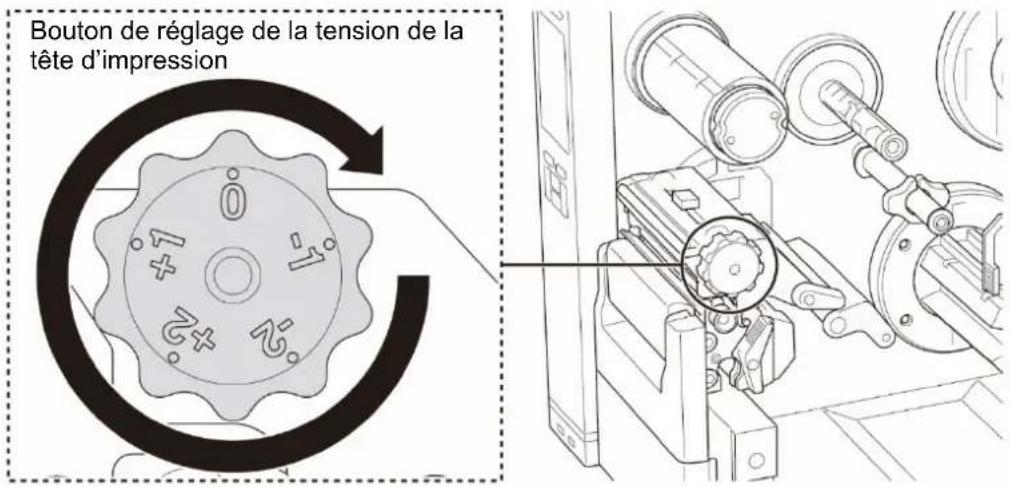

4.1 Régler la tension de la tête d'impression pour améliorer la qualité d'impression 44 4.2 Régler la tension du ruban pour éviter les traits sur les étiquettes 45

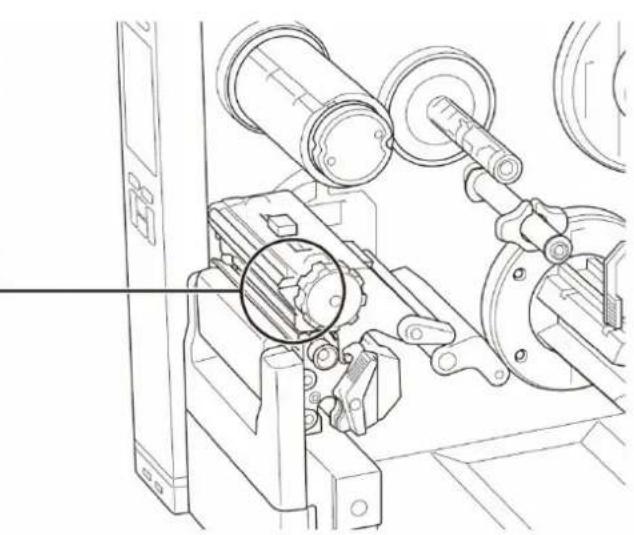

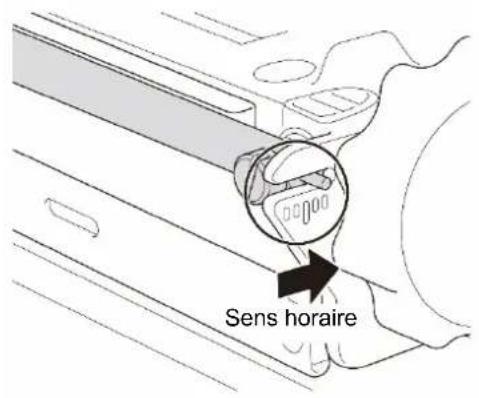

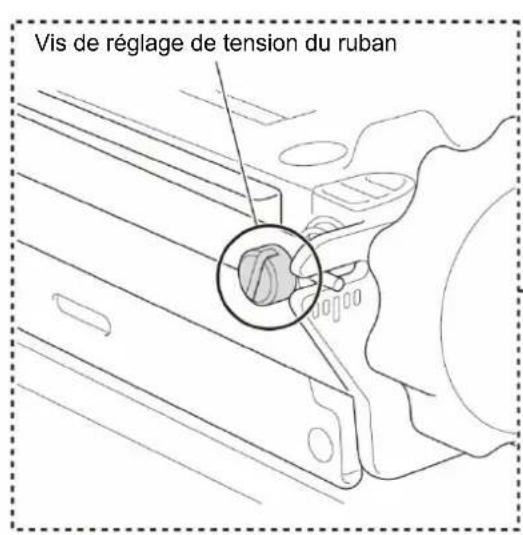

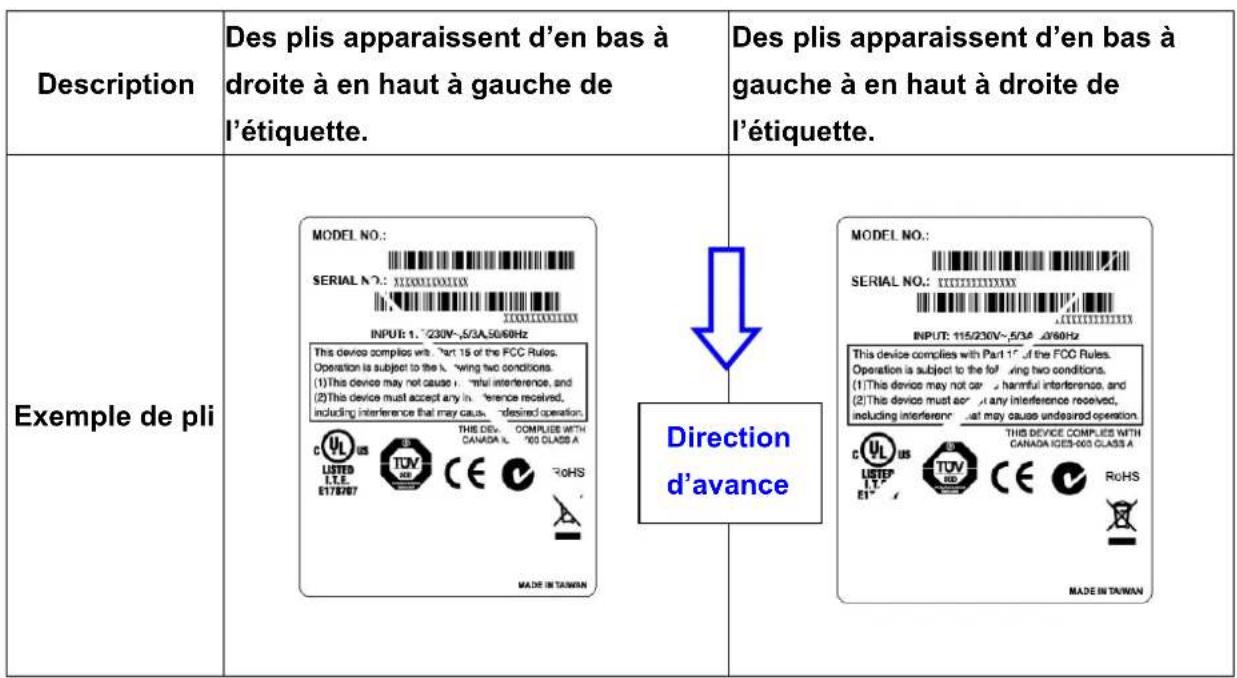

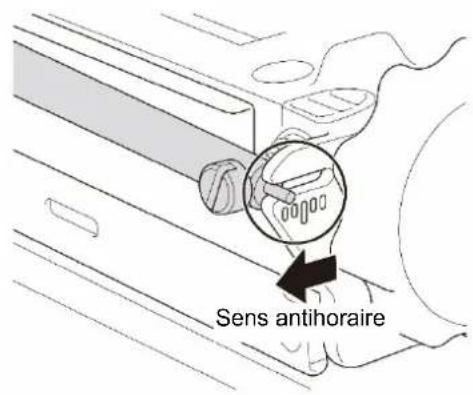

4.2.1 Régler la tension du ruban 45 4.2.2 Changer les réglages d'obscurité/densité d'impression 48 4.2.3 Essayer différents supports 48

1. Impression 49

5.1 Installation du pilote d'imprimante 49

5.1.1 Connexion USB (Windows/Mac/Linux) 50 5.1.2 Connexion Bluetooth (Windows) 51 5.1.3 Connexion à un réseau Wi-Fi (Windows) 52 5.1.4 Connexion à un réseau câble (Windows) 53 5.2 Création et impression d'étiquettes avec BarTender 54

1. Utilisation 55

6.1 Utilitaires à l'allumage 55

6.1.1 Calibrage du capteur de ruban et de marques noires/d'espacement.... 56 6.1.2 Calibrage du capteur de marques noires/d'espacement, autotest et entrée en mode Dump 57 6.1.3 Initialisation de l'imprimante 61 6.1.4 Calibrage du capteur papier (pour le capteur de marques noires) 62 6.1.5 Calibrage du capteur papier (pour le capteur d'espacement) 62 6.1.6 Ignorer le programme AUTO. BAS 63

1. Modifier les paramètres de l'imprimante 64

7.1 Menu Réglages 64

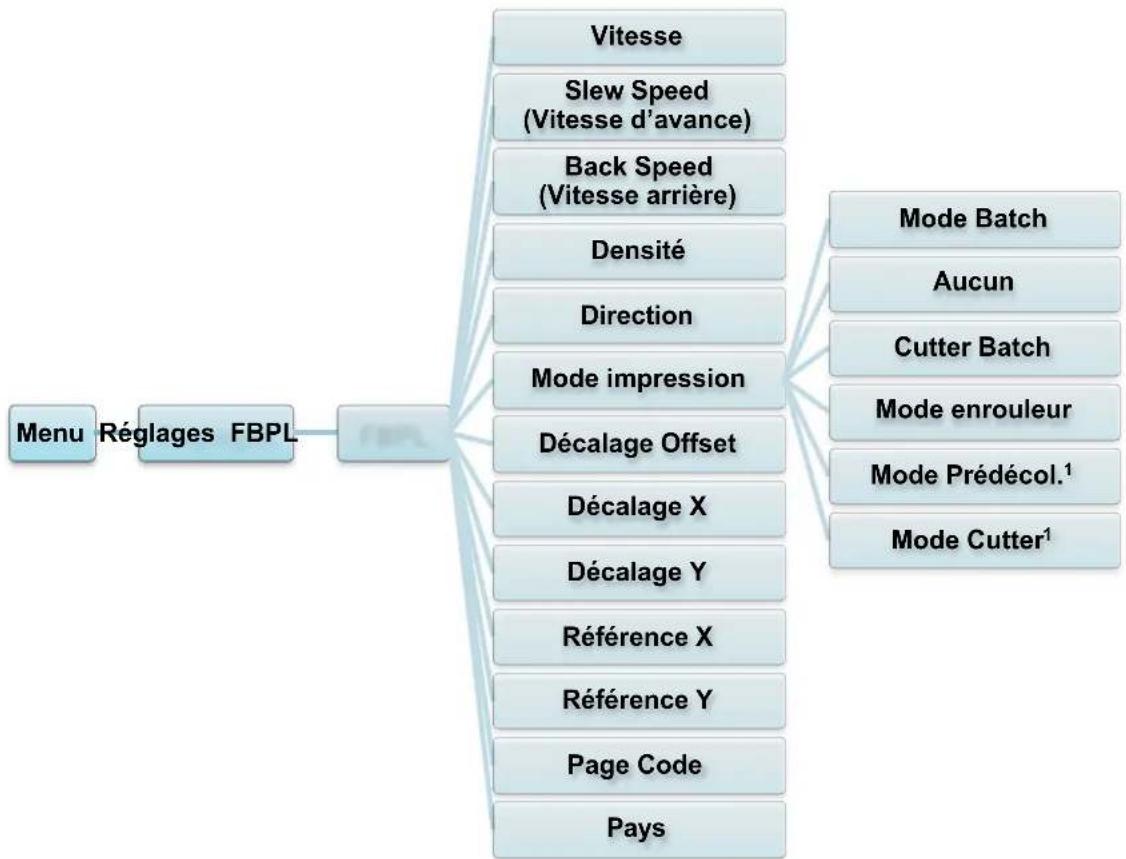

7.1.1 Paramètres FBPL 65 7.1.2 Paramètres ZPL2 67

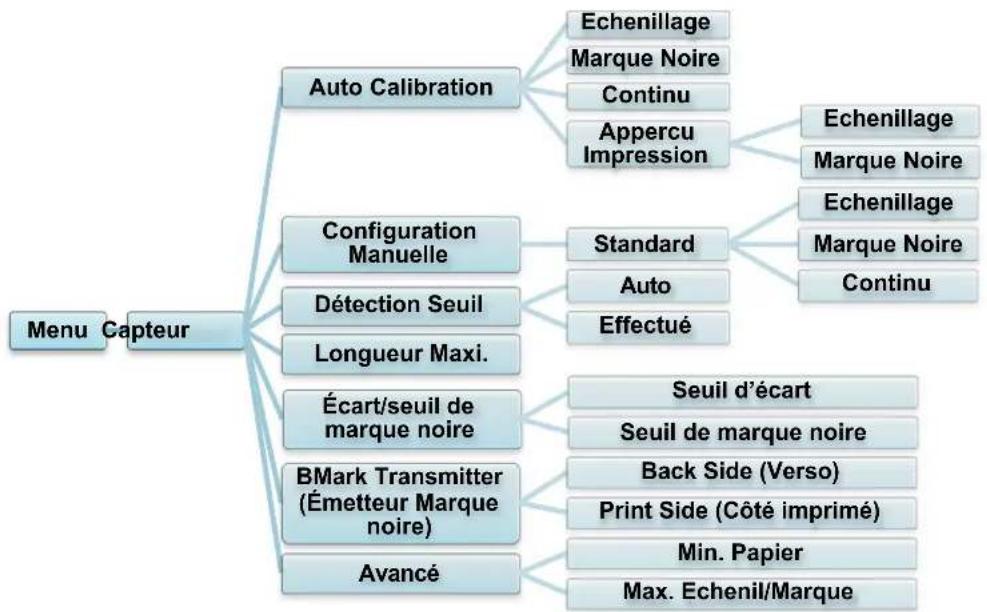

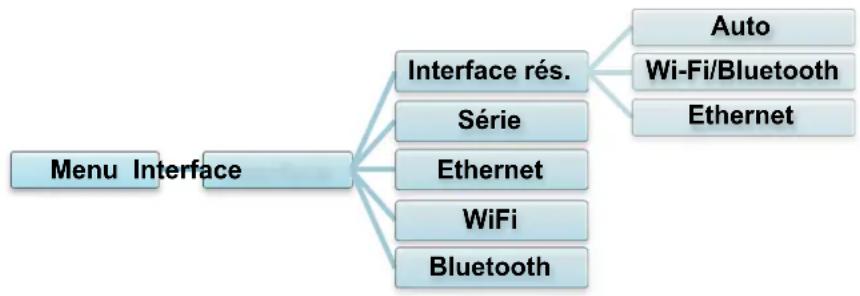

7.2 Paramètres du capteur 70 7.3 Paramètres d'interface 71

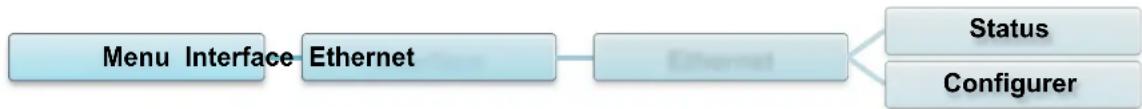

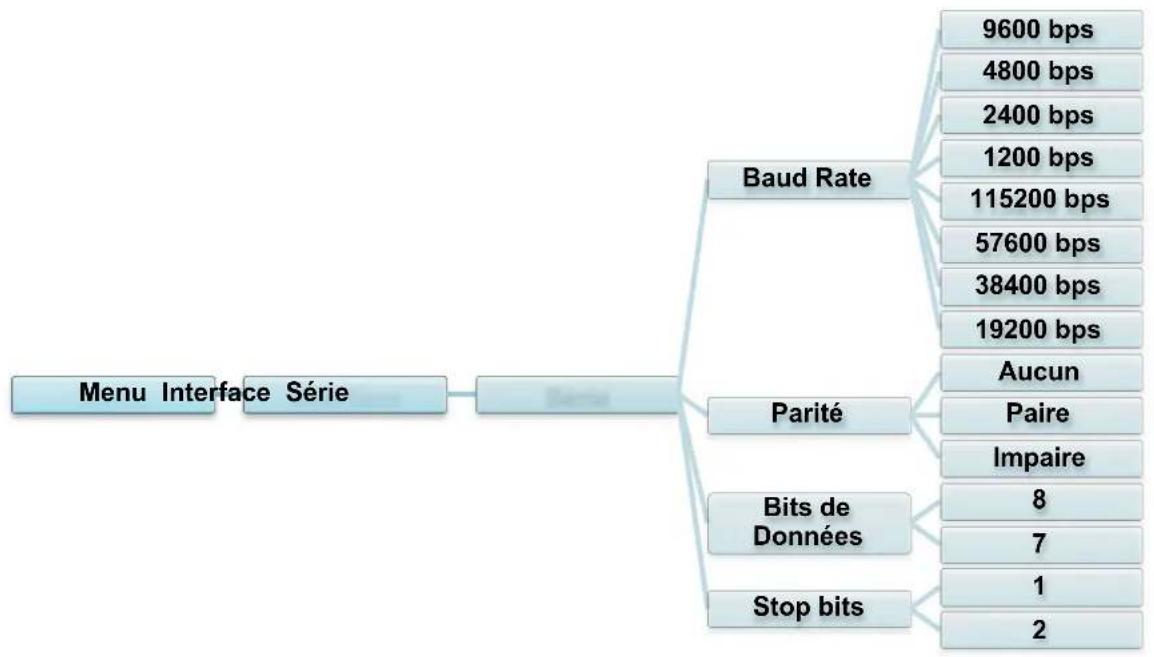

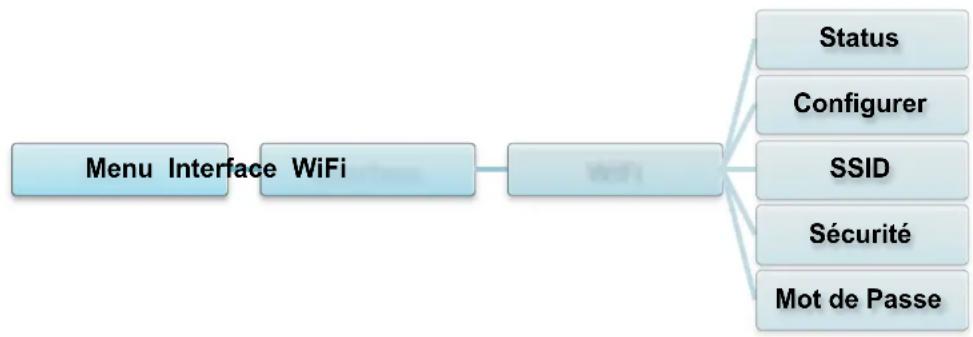

7.3.1 Réglages de l'interface réseau 71 7.3.2 Paramètres de communication 72 7.3.3 Paramètres Ethernet 73 7.3.4 Paramètres Wi-Fi 74 7.3.5 Paramètres Bluetooth 76

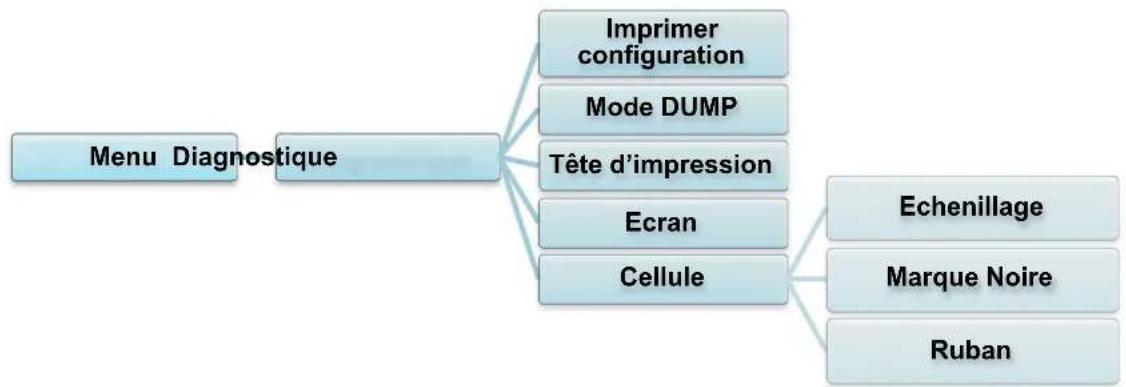

7.4 Paramètres avancés 77 7.5 Gestionn. fich. 78 7.6 Fonctions de diagnostic 79

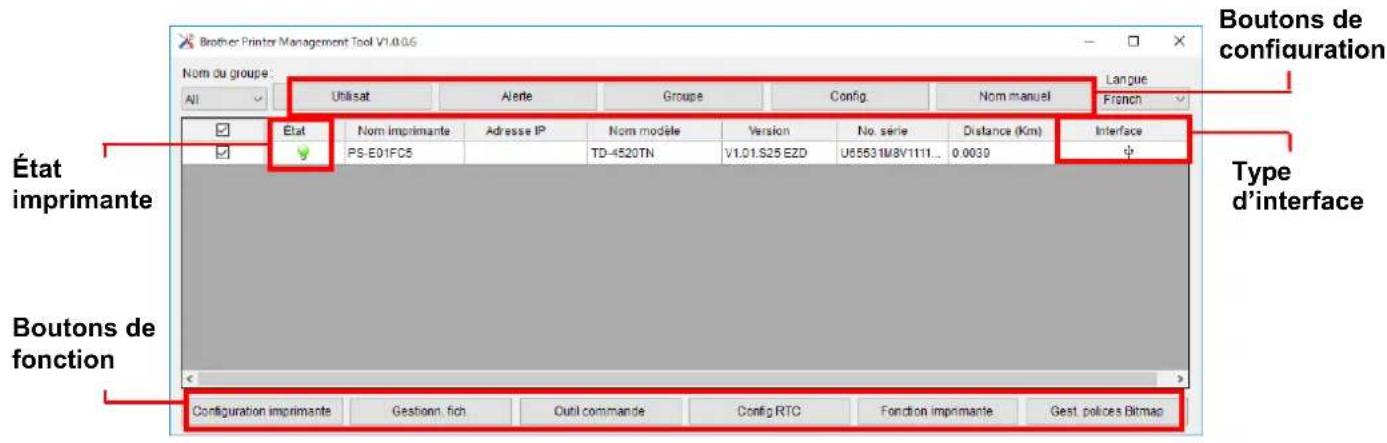

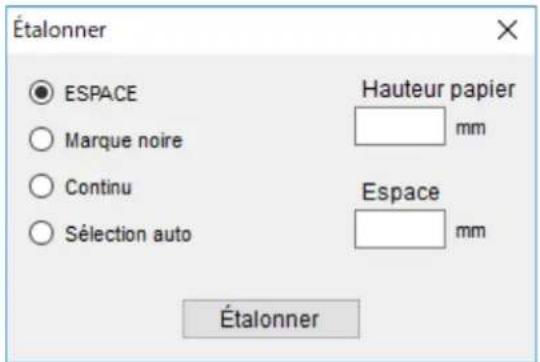

8.1 Démarrer BPM 80 8.2 Étalonnage automatique du capteur papier à l'aide de BPM 81

1. Spécifications du produit 82

9.1 Cartes microSD recommandées 85

1. Dépistage des pannes 86

10.1 Problèmes courants 86 10.2 Messages d'erreur 89

1. Maintenance 90

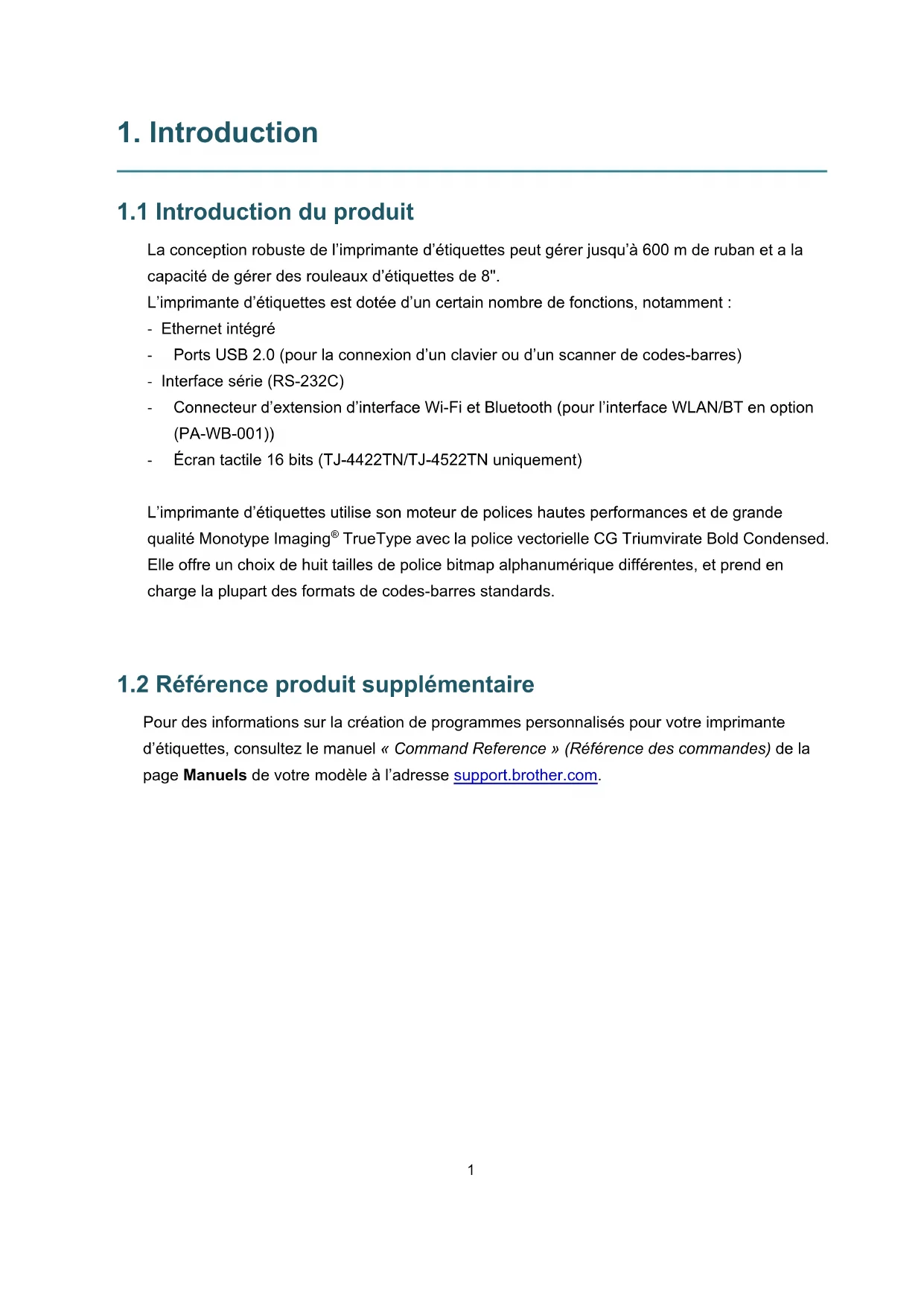

1.1 Introduction du produit

La conception robuste de l'imprimante d'étiquettes peut : gérer jusqu'à 600 m de ruban et a la capacité de gérer des rouleaux d'étiquettes de 8".

L'imprimante d'étiquettes est dotée d'un certain nombre de fonctions, notamment :

• Ethernet intégré Ports USB 2.0 (pour la connexion d'un clavier ou d'un scanner de codes-barres)
• Interface série (RS-232C)
• Connecteur d'extension d'interface Wi-Fi et Bluetooth (pour l'interface WLAN/BT en option (PA-WB-001))
• Écran tactile 16 bits (TJ-4422TN/TJ-4522TN unique)

L'imprimante d'étiquettes utilise son moteur de polices haute performance et de grande qualité Monotype Imaging® TrueType avec la police vectorielle CG Triumvirate Bold Condensed. Elle offre un choix de huit tailles de police bitmap alphanumeric différentes, et prend en charge la plupart des formats de codes-barres standards.

1.2 Référence produit supplémentaire

Pour des informations sur la création de programmes personnalisés pour votre imprimante d'étiquettes, consultez le manuel « Command Reference » (Référence des commandes) de la page Manu et de leur méthode à l'adresse support.brother.com.

Remarque

Conservez le matériel d'emballage au cas où vous devriez expédier l'imprimante.

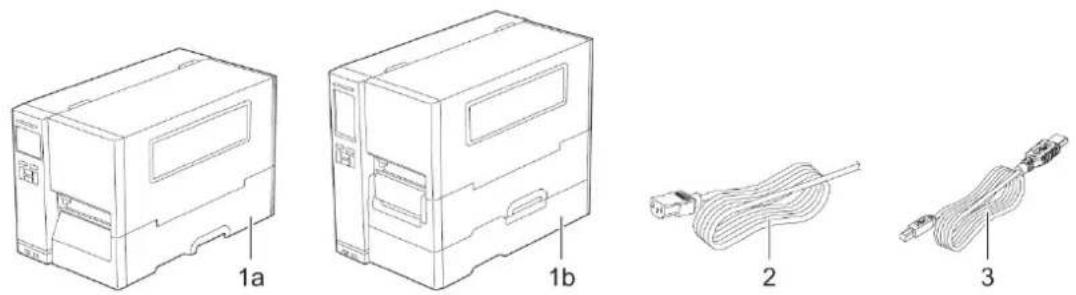

Les composants inclus dans la boîte sont les suivants :

1. Imprimante d'étiquettes

a. TJ-4420TN/TJ-4520TN/TJ-4620TN b. TJ-4422TN/TJ-4522TN

1. Cordon d'alimentation
2. Cable USB

Si des composants manquent, contactez le service clientèle du fabricant du produit ou votre revendeur local.

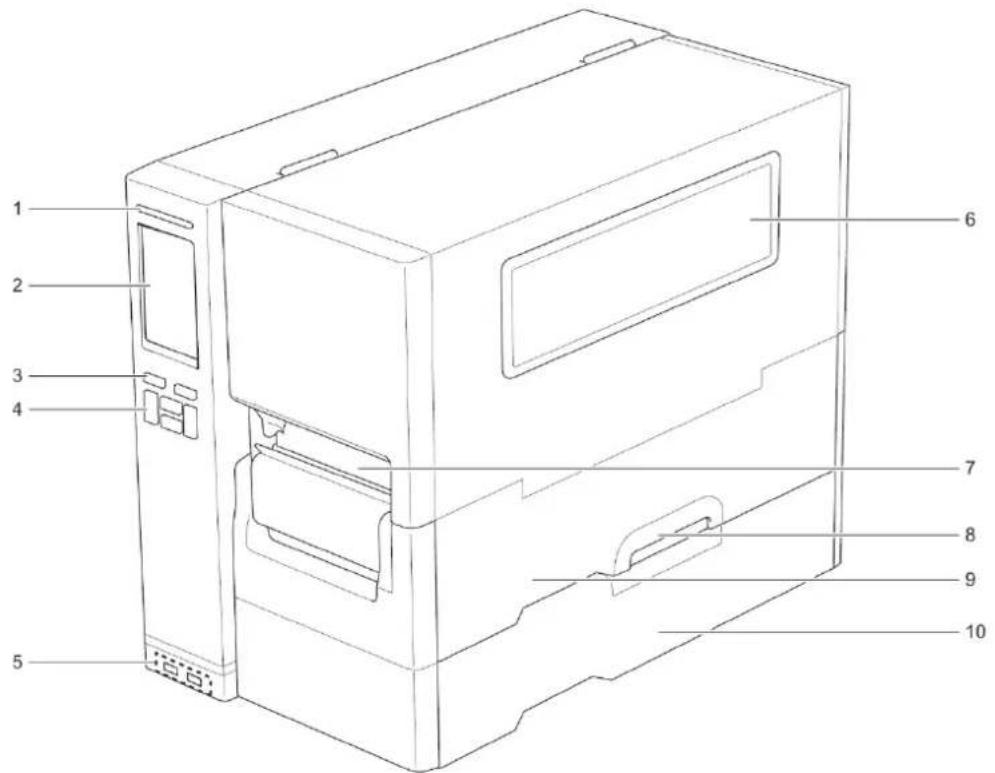

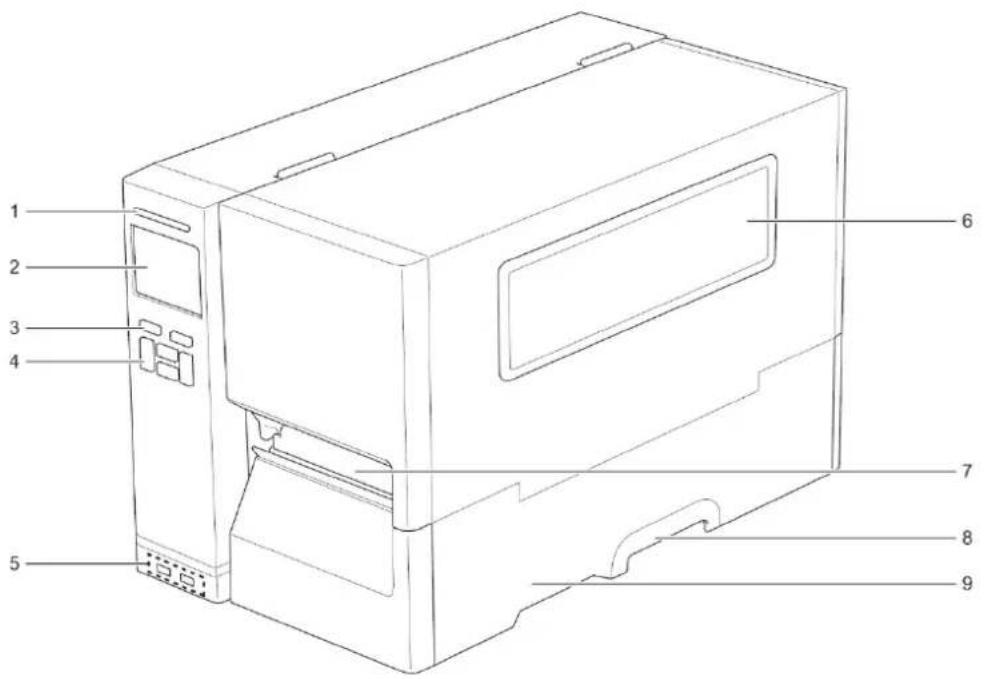

2.2.1 Vue avant

TJ-4420TN/TJ-4520TN/TJ-4620TN

1. LED d'alimentation
2. Écran LCD
3. Boutons de sélection
4. Boutons de navigation
5. Ports USB hôte
6. Fenêtre de visualisation du support
7. Fente de sortie du support
8. Poignée du capot du support
9. Capot du support

1. LED d'alimentation
2. Écran tactile
3. Boutons de sélection
4. Boutons de navigation
5. Ports USB hôte
6. Fenêtre de visualisation du support
7. Fente de sortie du support
8. Poignée du capot du support
9. Capot du support
10. Capot de base

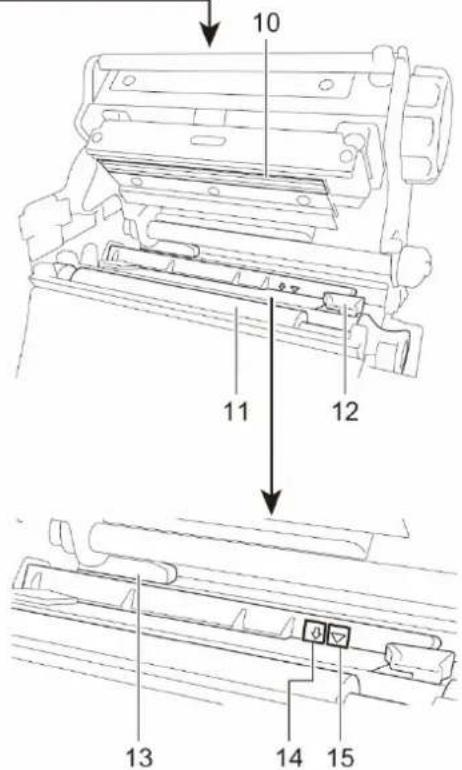

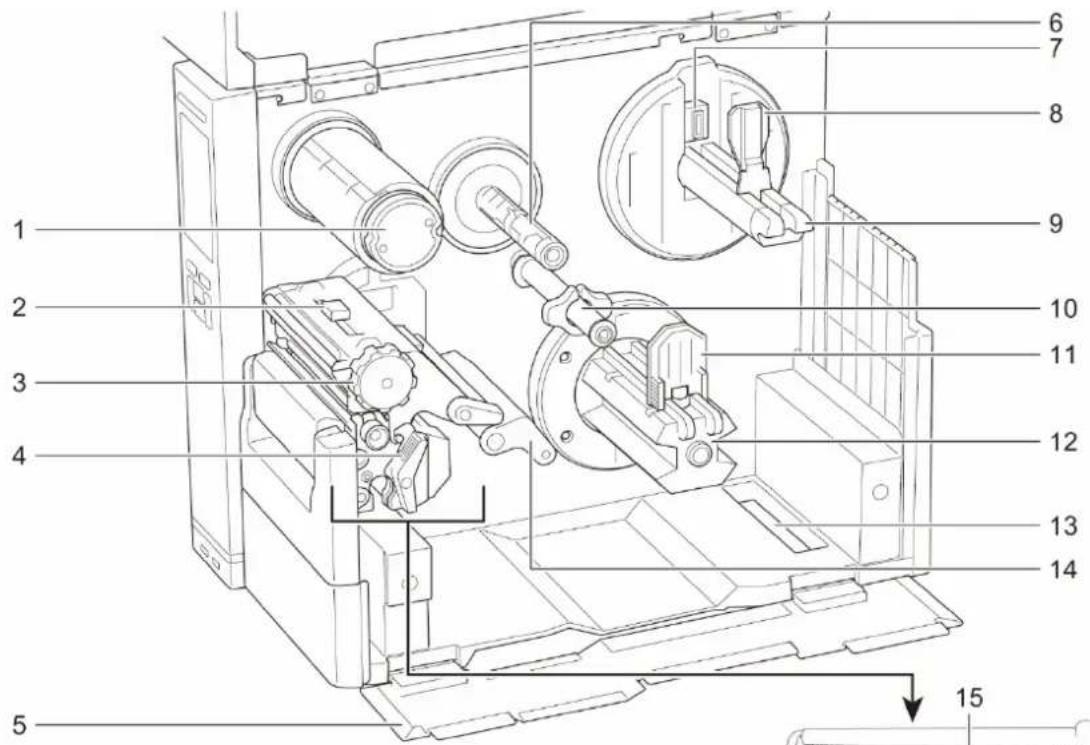

2.2.2 Vue intérieure

TJ-4420TN/TJ-4520TN/TJ-4620TN

1. Broche de rembobinage du ruban
2. Bouton de réglage de la tension de la tête d'impression
3. Bouton de réglage de la tension de la tête d'impression
4. Lever de libération de la tête d'impression
5. Broche d'alimentation en ruban
6. Protection du rouleau d'étiquettes
7. Broche d'alimentation en étiquettes
8. Fente d'entrée d'étiquettes externe
9. Étouffoir
10. Tête d'impression
11. Rouleau de platine
12. Guide d'étiquettes avant
13. Capteur ruban

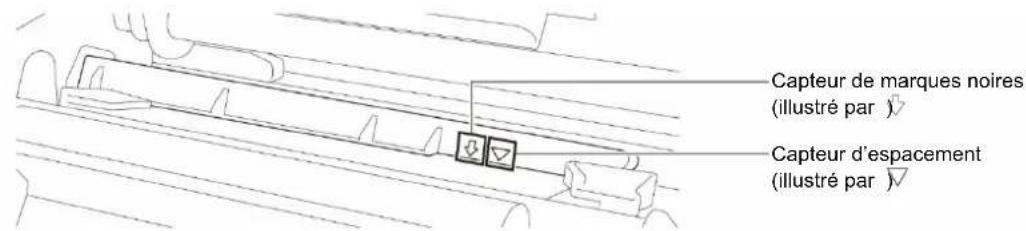

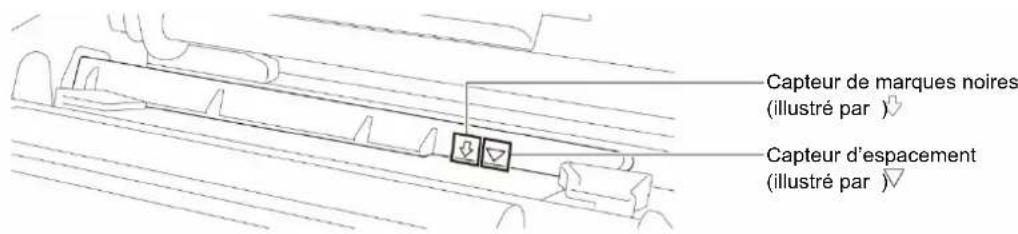

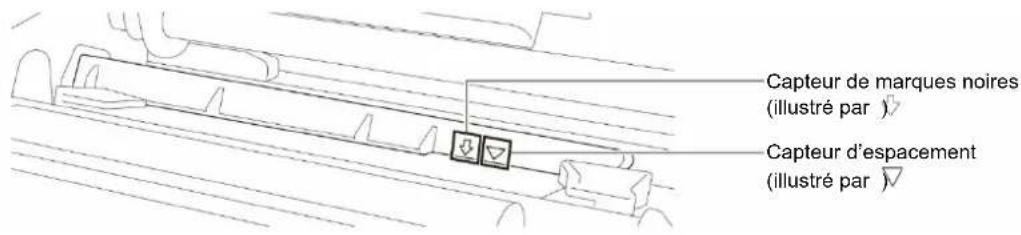

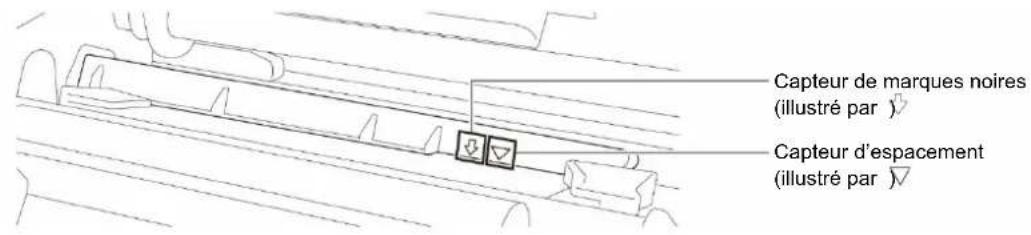

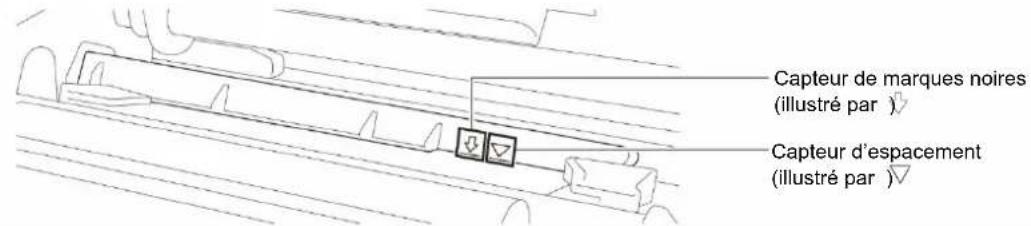

14. Capteur de marques noires (illustré par
15. Capteur d'espacement (illustré par

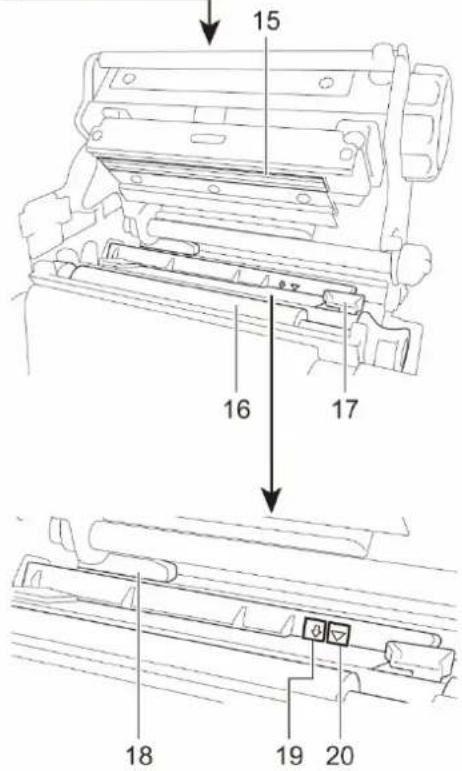

1. Broche de rembobinage du ruban
2. Coulisseau de réglage de position de la tension de la tête d'impression
3. Bouton de réglage de la tension de la tête d'impression
4. Lever de libération de la tête d'impression
5. Capot de base
6. Broche d'alimentation en ruban
7. Capteur du niveau papier
8. Protection du rouleau d'étiquettes
9. Broche d'alimentation en étiquettes
10. Barre de guidage de support et guide d'étiquette arrête
11. Guide de rembobinage du support
12. Broche de rembobinage du support
13. Fente d'entrée d'étiquette externe
14. Étouffoir
15. Tête d'impression
16. Rouleau de platine
17. Guide d'étiquettes
18. Capteur ruban

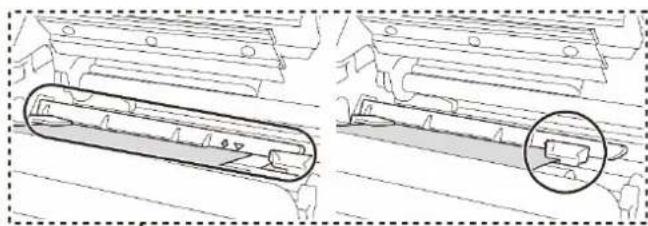

19. Capteur de marques noires (illustré par
20. Capteur d'espacement (illustré par ∇)

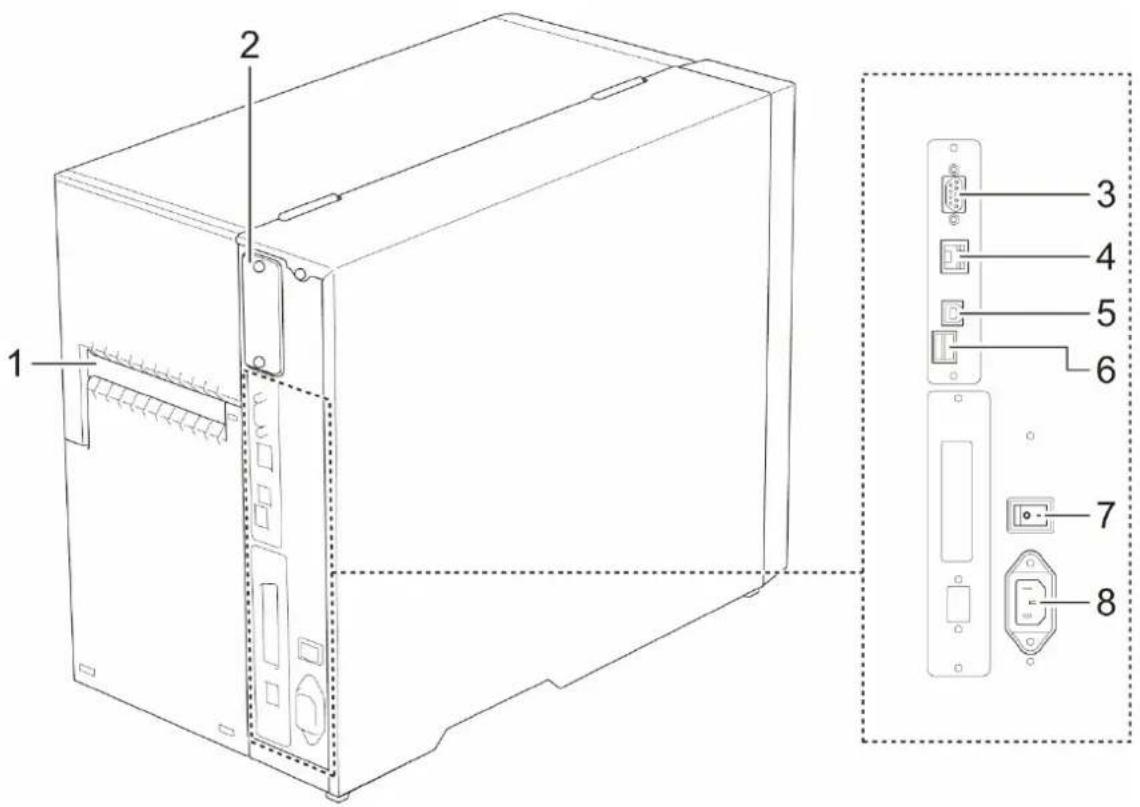

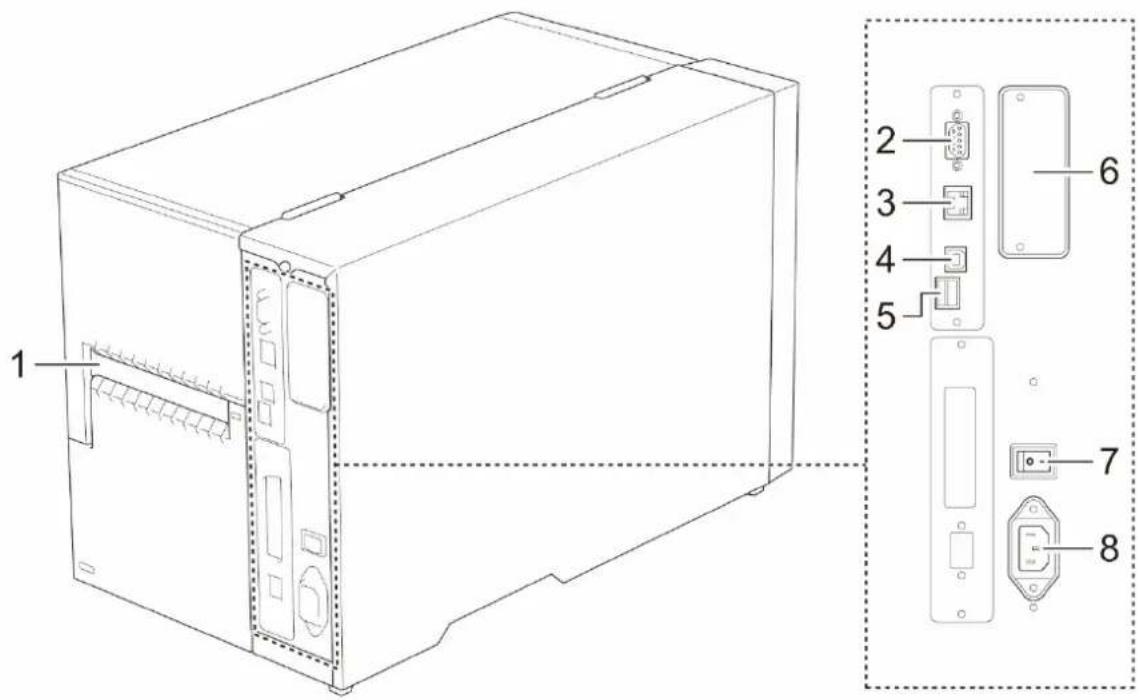

TJ-4420TN/TJ-4520TN/TJ-4620TN

1. Fente d'entrée d'étiquettes externe
2. Port série RS-232C
3. Port Ethernet
4. Port USB (USB 2.0/mode Hi-Speed)
5. Emplacement pour carte microSD
6. Port d'extension d'interface Wi-Fi et Bluetooth 2
7. Interrupteur
8. Prise du cordon d'alimentation

1. Fente d'entrée d'étiquette externe
2. Port d'extension d'interface Wi-Fi et Bluetooth
3. Port série RS-232C
4. Port Ethernet
5. Port USB (USB 2.0/mode Hi-Speed)
6. Emplacement pour carte microSD 2
7. Interrupteur
8. Prise du cordon d'alimentation

2.3 Panneau de commande

TJ-4420TN/TJ-4520TN/TJ-4620TN

TJ-4422TN/TJ-4522TN

2.3.1 Voyants LED et boutons

Indications des voyants

Couleur de la LED Description
Vert (fixe) L'imprimante est	sous tension et préte à être utilisée.
Vert (clignotant)	- L'imprimante télécharge des données depuis un ordinateur. - L'imprimante est en pause.
Orange (fixe) L'imprimante	supprime des données de la mémoire.
Rouge (fixe)	La tête d'impression est ouverte ou il y a une erreur de cutter.
Rouge (clignotant)	Erreur d'impression telle que « Paper Empty » (Papier vide), « Bourrage Papier », « Ribbon Empty » (Ruban vide), ou « Memory Error » (Erreur mémoire).

Boutons de navigation et de sélection

Boutons Fonction
Boutons de sélection	Utiliser pour sélectionner les icônes sur l'écran tactile/LCD.
Boutons de navigation	Utiliser pour naviguer sur l'écran tactile/LCD et surligner les icônes et menus.

2.3.2 Icônes de l'écran d'accueil

Icones d'état de l'imprimante

Icône	Indication
	L'appareil Wi-Fi est prét (disponible quand l'interface Wi-Fi est installée)

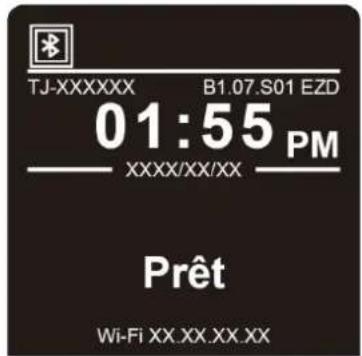

	L'appareil Bluetooth est prét (disponible quand l'interface Bluetooth est installée)
	Ethernet est connecté
	Capacité du support
	Capacité du ruban (m)
	Verrou de sécurité

Icones des options

Icône Fonction
	Accéder au menu principalPour plus d'informations, consultez lasection 2.3.3 Présentation de l'écran.
	(TJ-4422TN/TJ-4522TN uniquement)Étalonner le capteur papier
	(TJ-4422TN/TJ-4522TN uniquement)Accéder à l'écran « Favoris »Pour plus d'informations, consultez lasection 2.3.3 Présentation de l'écran.
	Accepter votre sélection
	Faire avancer une étiquette

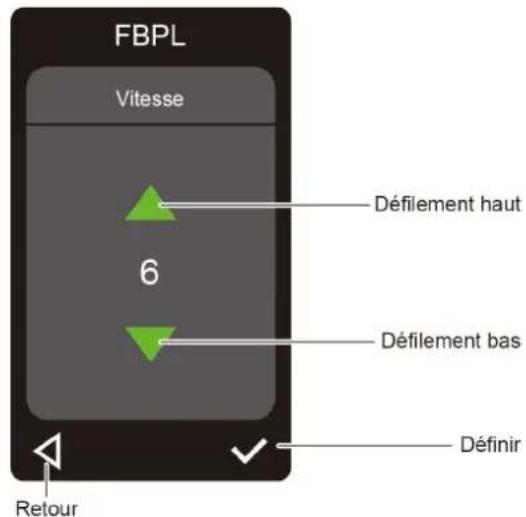

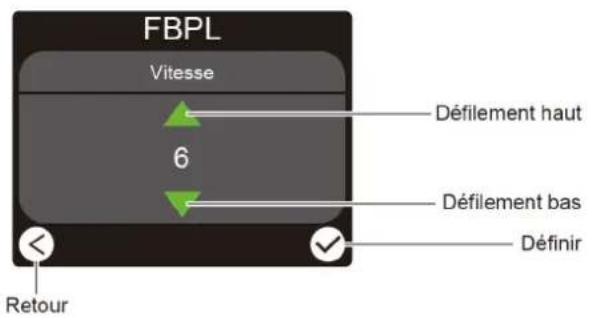

2.3.3 Présentation de l'écran

Sélectionnez les icônes pour accéder aux fonctionnalités de l'imprimante et modifier les paramètres.

TJ-4420TN/TJ-4520TN/TJ-4620TN

TJ-4422TN/TJ-4522TN

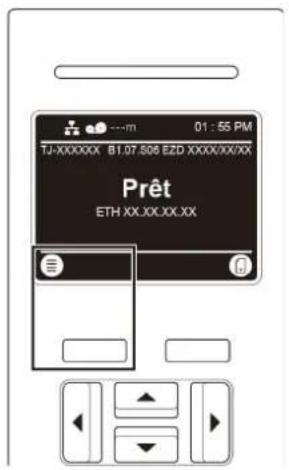

TJ-4420TN/TJ-4520TN/TJ-4620TN

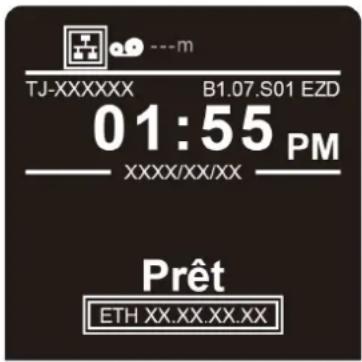

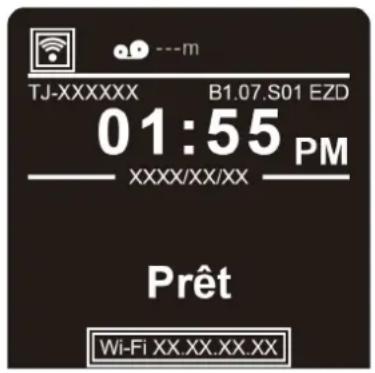

Vérifiez que l'écran LCD de l'imprimante affiche le message « Prêt ». Si ce n'est pas le cas, appuyez sur le bouton de sélection gauche.

Pour sélectionner une option dans le menu principal, utilisez les boutons de navigation pour parcourir les options, puis appuyez sur le bouton sous l'icône

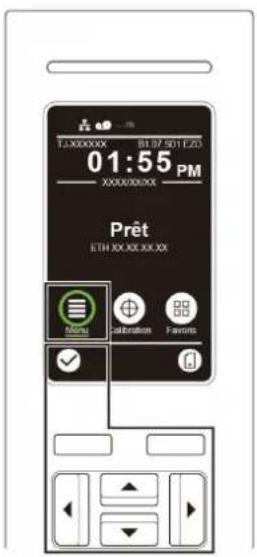

TJ-4422TN/TJ-4522TN

Vérifiez que l'écran tactile de l'imprimante affiche le message « Prêt ». Si ce n'est pas le cas, appuyez sur l'icône Menu

Remarque

Vous peuvent également utiliser les boutons du panneau de commande. Utilisez les boutons de navigation pour sélectionner l'icone Menu, puis appuyez sur le bouton de selection sous l'icone

Pour sélectionner une option dans le menu principal, appuyez sur l'icône de l'option.

Remarque

Vous pouvez également utiliser les boutons du panneau de commande. Utilisez les boutons de navigation pour parcourir les options, puis appuyez sur le bouton sous l'icône. Pour revenir à l'écran précédent, appuyez sur le bouton sous l'icône.

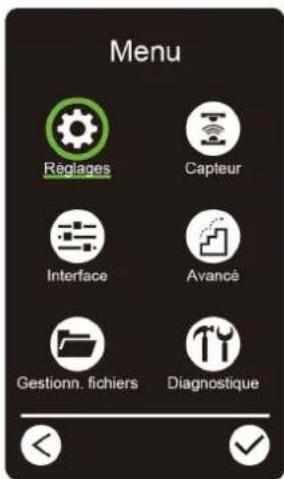

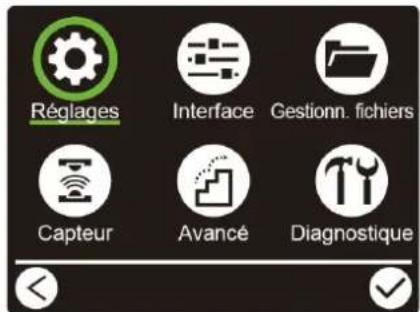

Présentation du menu principal

Utilisez les options du menu principal pour configurer les divers paramètres de l'imprimante sans la connecter à un ordinateur.

Icône Option Description
	Réglages	Configure les paramètres FBPL et ZPL2 de l'imprimante.
	Capteur	Étalonne le capteur papier sélectionné. Nous vous recommendons d'établonner le capteur à chaque fois que vous changez de support.
	Interface	Configure les paramètres d'interface de l'imprimante.

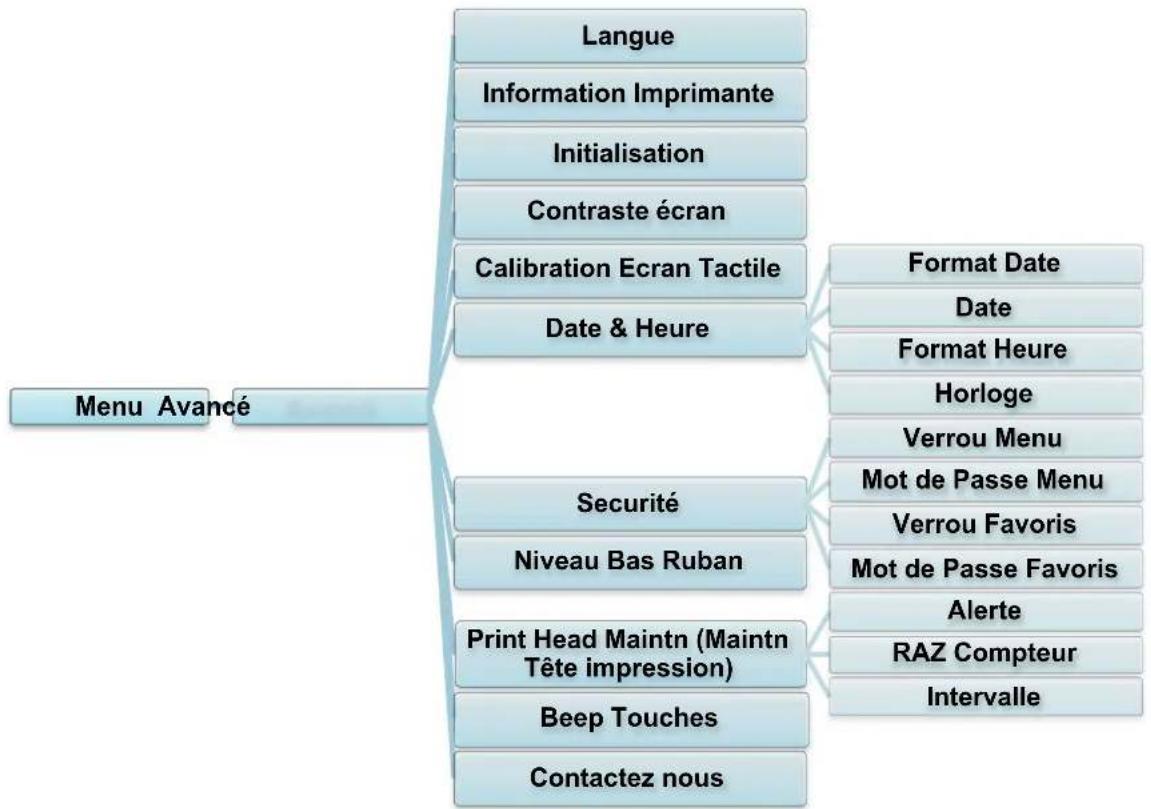

	Avancé	Configure l'écran de l'imprimante, l'initialisation, le type de Cutter, ou les paramètres d'advertissement de niveau bas du support.

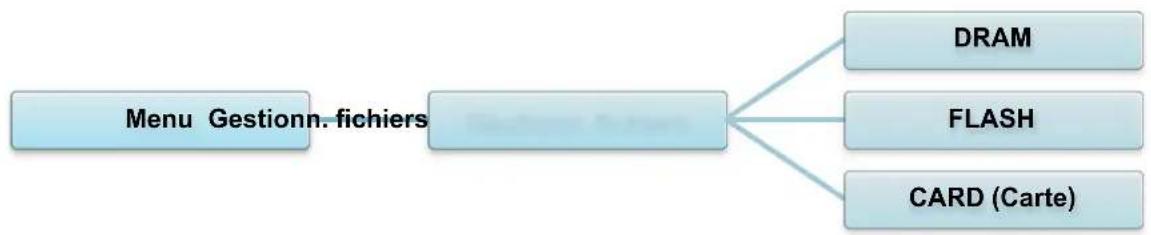

	Gestionn. fichiers	Contrôle ou gère la mémoire disponible de l'imprimante.
	Diagnostic	Vérifie l'état de l'imprimante pour vous aider à dépanner les problèmes évventuels.

Remarque

Pour plus d'informations sur les paramètres de l'imprimante, consultez la section 7. Modifier les paramètres de l'imprimante.

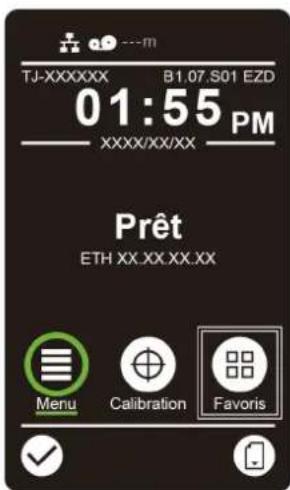

Favoris (TJ-4422TN/TJ-4522TN)

Ajoutez les options du menu principal que vous utilisez fréquemment aux « Favoris » pour un accès rapide. Pour afficher la liste des « Favoris », appuyez sur l'icône Favoris

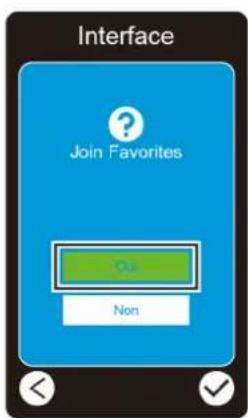

Pour ajouter une option à la liste de « Favoris » :

1. Appuyez de façon prolongée sur l'option que vous souhaitez ajouter aux favoris jusqu'à ce que « Ajouter aux favoris » s'affiche.
2. Appuyez sur « Oui »

Appuyer de façon prolongée

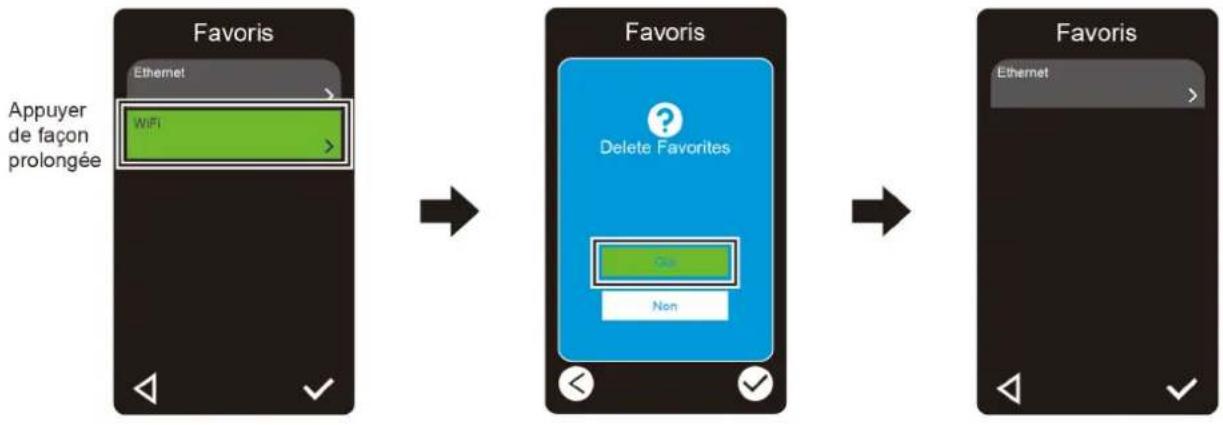

Pour retirer une option de la liste de « Favoris » :

1. Appuyez de façon prolongée sur l'option que vous souhaitez restirer des favors jusqu'à ce que « Delete Favorites » (Retirer des favors) s'affiche.
2. Appuyez sur « Oui »

3.1 Branchement du cordon d'alimentation

1. Placez l'imprimante sur une surface plane et stable.
2. Assurez-vous que l'interrupteur est en position ARRET.
3. Branchez l'imprimante à l'ordinateur à l'aide d'un câble USB.
4. Branchez le cordon d'alimentation sur la prise du cordon d'alimentation à l'arrête de l'imprimante, puis branchez le cordon d'alimentation sur une prise électrique secteur (avec mise à la terre).

Remarque

• Avant de brancher le cordon d'alimentation sur la prise du cordon d'alimentation de l'imprimante, assurez-vous que l'interrupteur de l'imprimante est en position ARRET.
• Après que l'imprimante a été mise sous tension, la LED clignote jusqu'à ce que l'imprimante reçoive la première tâche d'impression.

3.2 Chargement du ruban

Sauf indication contraire, les illustrations dans ce Guide de l'utilisateur concernent la TJ-4422TN/TJ-4522TN.

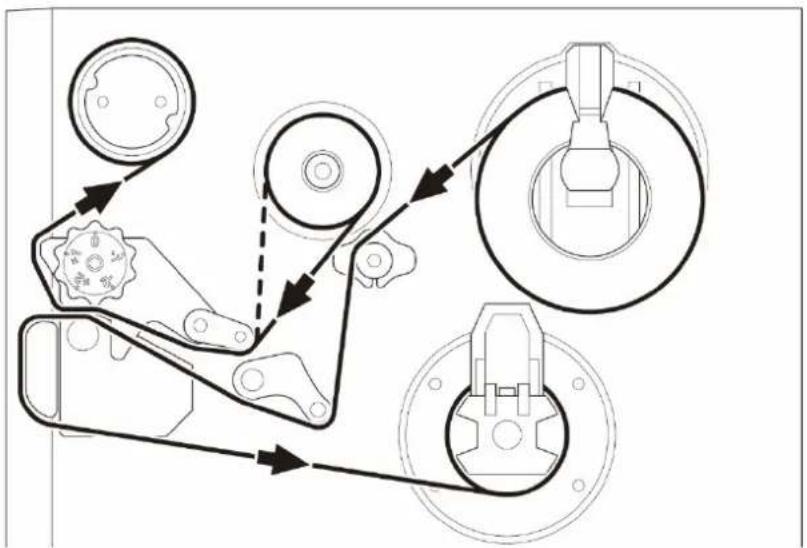

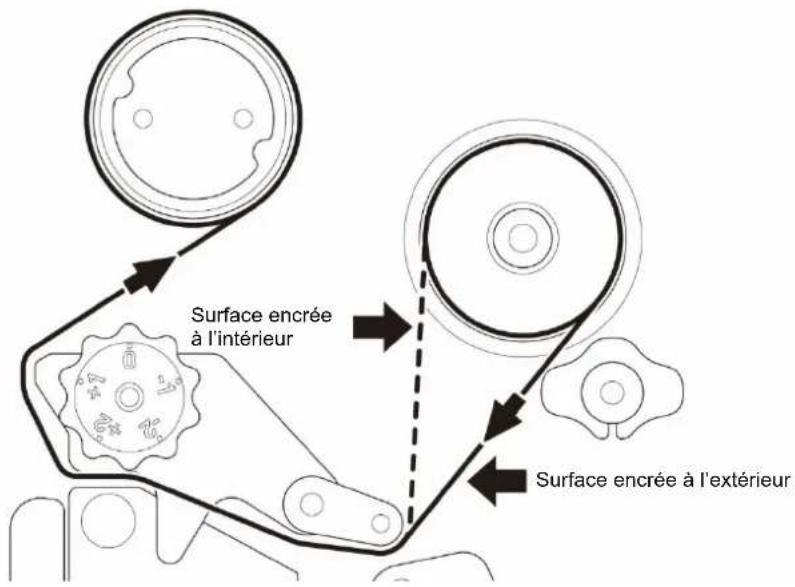

Chemin de chargement du ruban

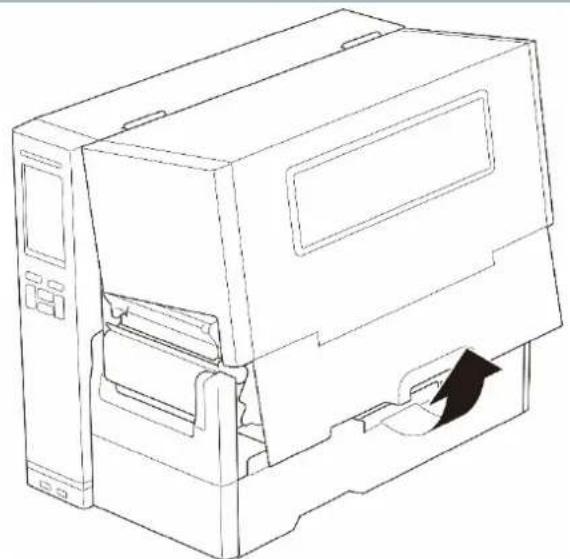

1. Ouvrez le capot du support.

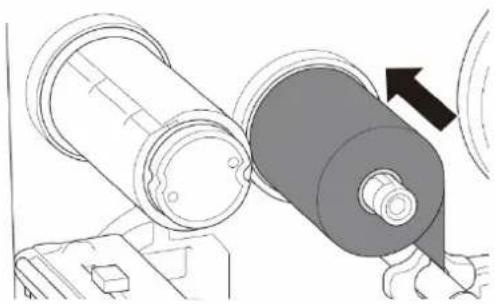

1. Installez le ruban sur la broche d'alimentation en ruban.

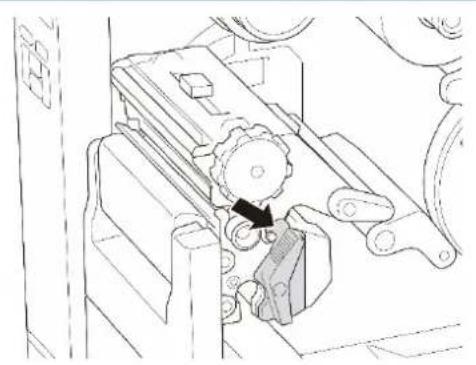

1. Poussez le levier de libération de la tête d'impression pour ouvrir la tête d'impression.

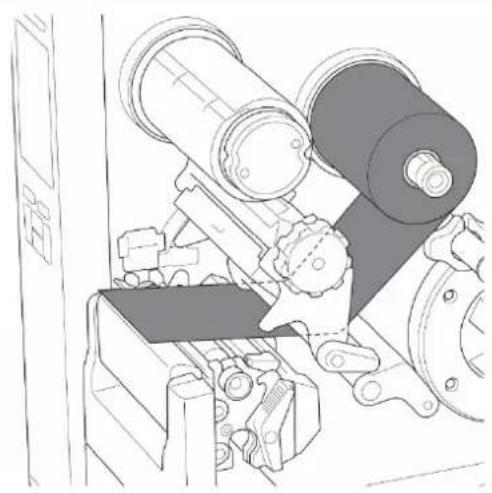

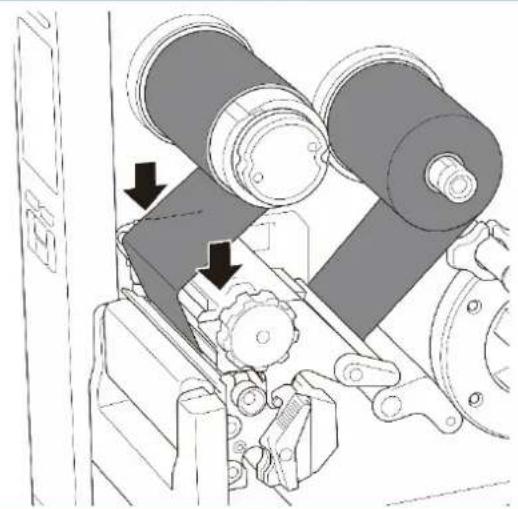

1. Passez le ruban sous la barre de guidage du ruban et à travers la fente du capteur ruban en suivant le chemin de chargement imprimé sur le capot du support.

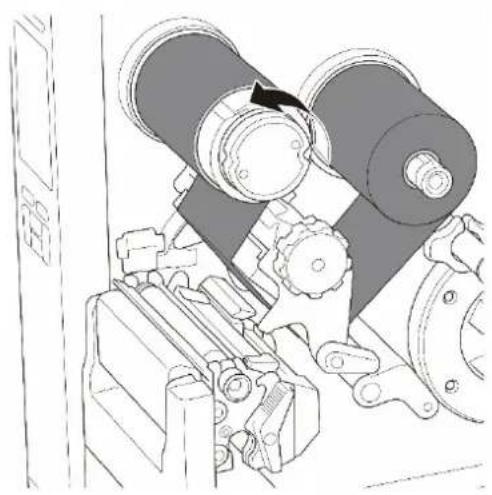

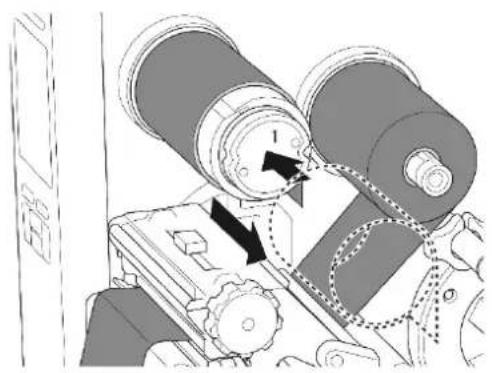

1. Enroulez la broche de rembobinage du ruban dans le sens antihoraire de trois à cinq rotations environ jusqu'à ce que le ruban soit lisse, plat et sans plis.

1. Fermez la tête d'impression en poussant vers le bas les deux côtés du levier de libération de la tête d'impression.

3.3 Retrait du ruban usé

Sauf indication contraire, les illustrations dans ce Guide de l'utilisateur concernent la TJ-4422TN/TJ-4522TN.

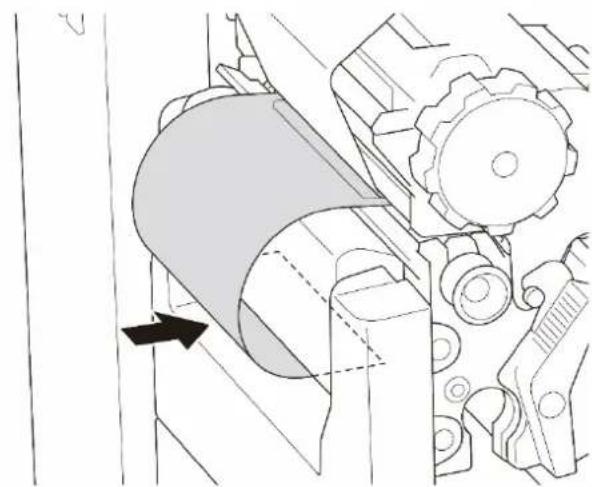

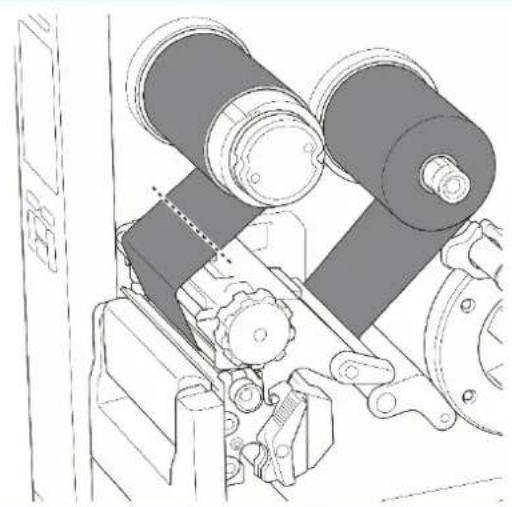

1. Coupez le ruban usé avec des ciseaux le long de la ligne en pointillés.

1. Tout en poussant sur le bouton de déblocage du ruban (1), retirez le ruban de la broche de rembobinage du ruban et mettez-le au rebut.

Remarque

Nous vous recommandons de détruire le ruban usé s'il a conservé des impressions visibles.

3.4 Chargement du support

Sauf indication contraire, les illustrations dans ce Guide de l'utilisateur concernent la TJ-4422TN/TJ-4522TN.

3.4.1 Chargement d'un rouleau d'étiquettes

Chemin de chargement du rouleau d'étiquettes

1. Ouvrez le capot du support.

1. Faites glisser la protection du rouleau d'étiquettes à l'horizontal jusqu'à l'extrémité de bas.

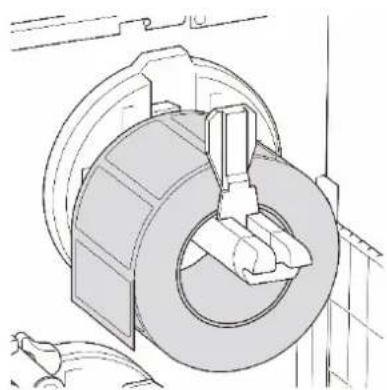

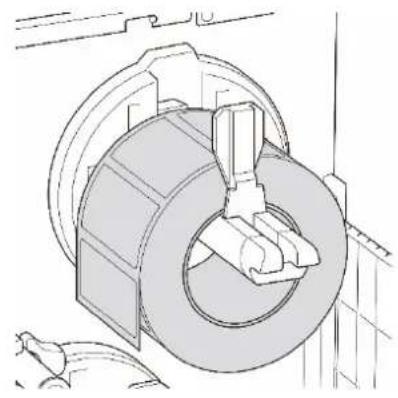

1. Placez le rouleau d'étiquettes sur haut pour la maintenir en place.

Remarque

• Vérifiez que la face imprimée des étiquettes est orientée vers le haut. (TJ-4422TN/TJ-4522TN) Pour détecter la quantité de support restante sur le rouleau d'étiquettes, faites glisser le capteur du niveau papier vers le haut.

4. (TJ-4420TN/TJ-4520TN/TJ-4620TN)

Poussez le levier de libération de la tête d'impression et passez l'étiquette à travers l'étouffoir, le capteur papier et le guide d'étiquettes avant pour installer le support.

(TJ-4422TN/TJ-4522TN)

Poussez le levier de libération de la tête d'impression et passez l'étiquette à travers la barre de guidage de support, l'étouffoir, le capteur papier et le guide d'étiquettes avant pour installer le support.

(TJ-4420TN/TJ-4520TN/TJ-4620TN)

(TJ-4422TN/TJ-4522TN)

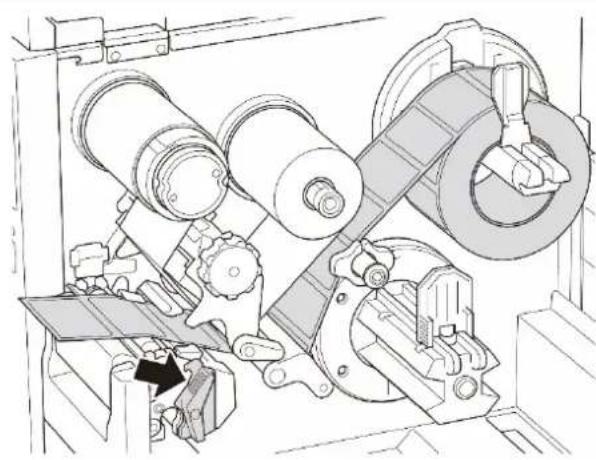

1. Déplacez le capteur papier en ajustant le bouton de réglage de position du capteur papier. Assurez-vous que la position du capteur d'espacement ou de marques noires correspond à la position de l'espacement/de la marque noire sur le rouleau d'étiquettes.

1. Réglez le guide d'étiquettes avant pour fixer la position du support.

Remarque

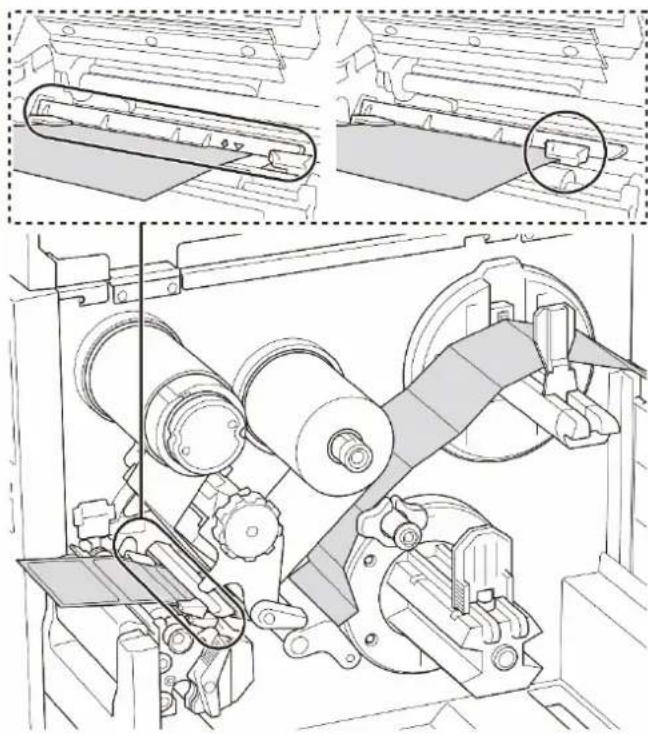

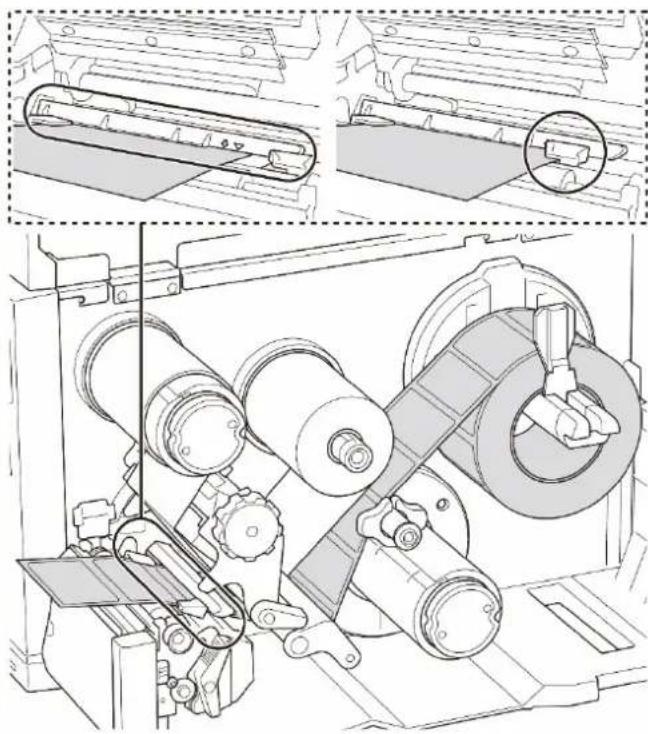

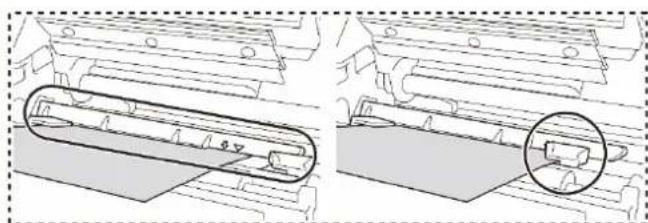

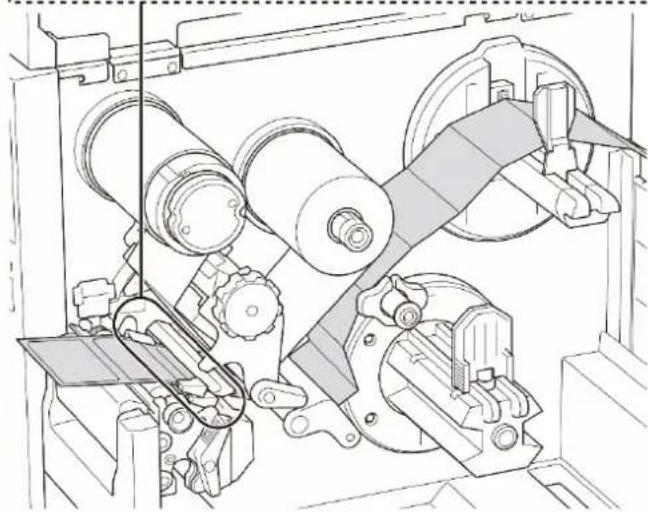

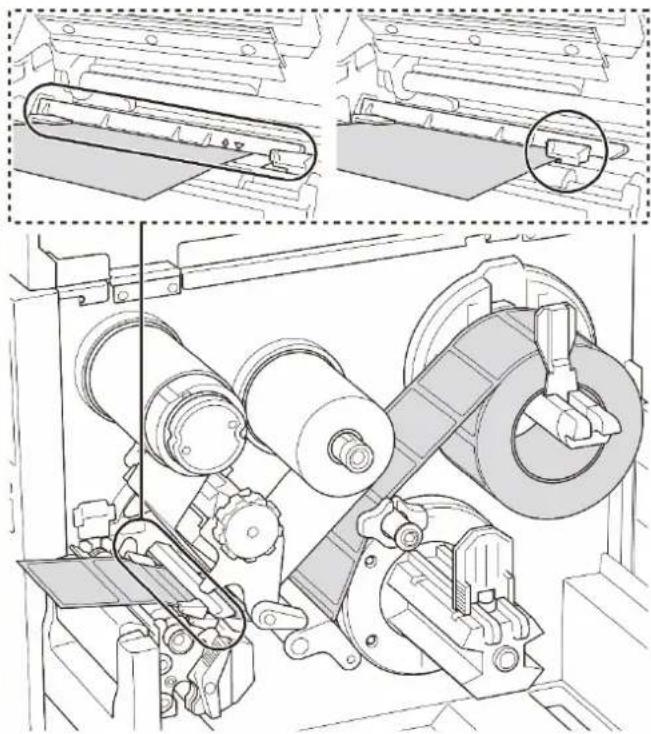

Veillez à passer le support à travers le capteur papier. - Les emplacements de capteur sont indiqués par la marque triangulaire (capteur d'espacement) et la marque de flèche (capteur de marques noires) sur le boîtier des capteurs. La position du capteur papier est réglable. Assurez-vous que la position du capteur d'espacement ou de marques noires correspond à la position de l'espacement/de la marque noire sur le rouleau d'étiquettes.

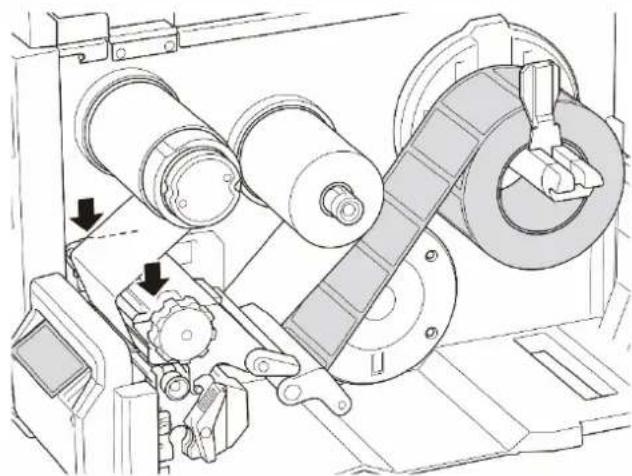

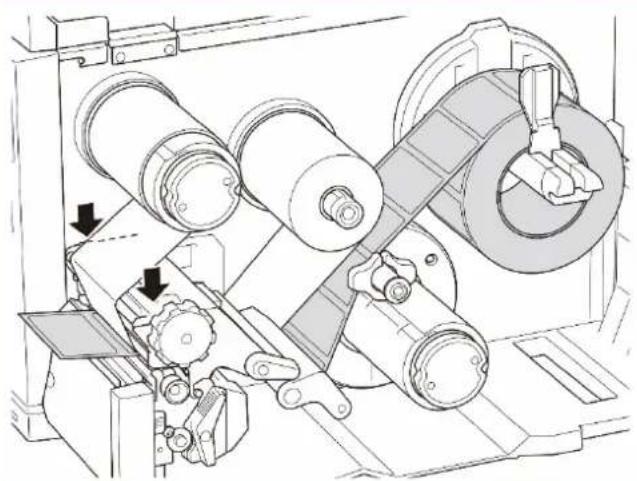

1. Fermez la tête d'impression des deux côtés et assurez-vous qu'elle se fixe en place.
2. Définissez le type de capteur papier et étaisez le capteur sélectionné.

3.4.2 Chargement d'un support externe

Sauf indication contraire, les illustrations dans ce Guide de l'utilisateur concernent la TJ-4422TN/TJ-4522TN.

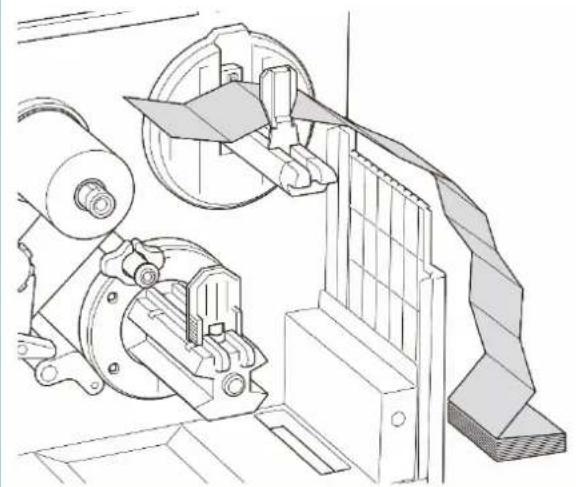

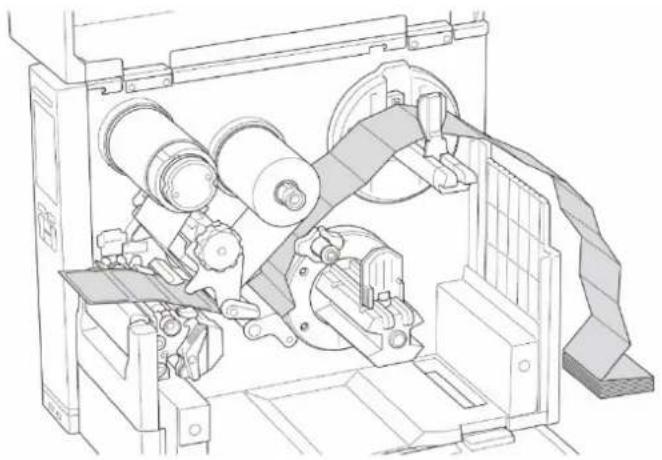

Chemin de chargement d'étiquettes en paravent

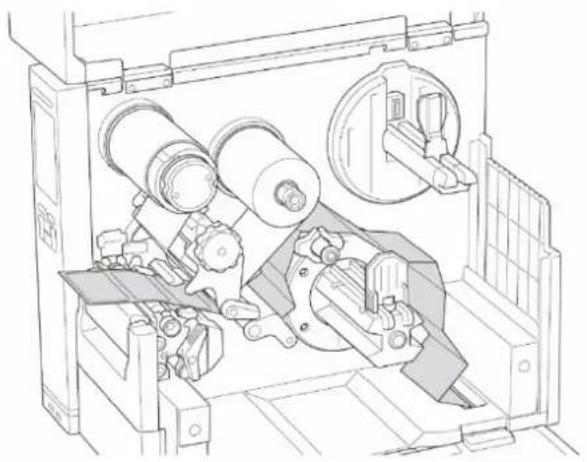

Voie de chargement du support externe

1. Ouvrez le capot du support.

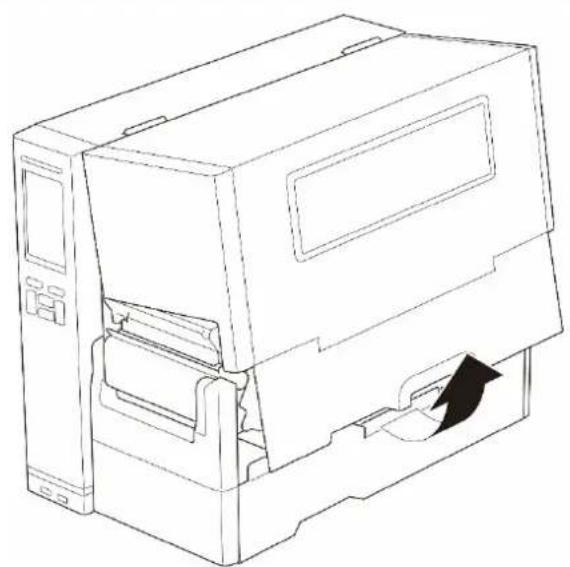

1. Insérez le support à travers la fente d'entrée d'étiquettes externe.

1. (TJ-4420TN/TJ-4520TN/TJ-4620TN) Poussez le levier de libération de la tête d'impression et passez l'étiquette à travers l'étouffoir, le capteur papier et le guide d'étiquettes avant pour installer le support.

Alignez la protection du rouleau d'étiquettes en fonction de la largeur des étiquettes.

(TJ-4422TN/TJ-4522TN)

Poussez le levier de libération de la tête d'impression et passez l'étiquette à travers la barre de guidage de support, l'étouffoir, le capteur papier et le guide d'étiquettes avant pour installer le support.

Alignez la protection du rouleau d'étiquettes en fonction de la largeur des étiquettes.

(TJ-4420TN/TJ-4520TN/TJ-4620TN)

(TJ-4422TN/TJ-4522TN)

1. Déplacez le capteur papier en ajustant le bouton de réglage de position du capteur papier. Assurez-vous que la position du capteur d'espacement ou de marques noires correspond à la position de l'espacement/de la marque noire sur les étiquettes.

1. Réglez le guide d'étiquettes avant pour fixer la position du support.

Remarque

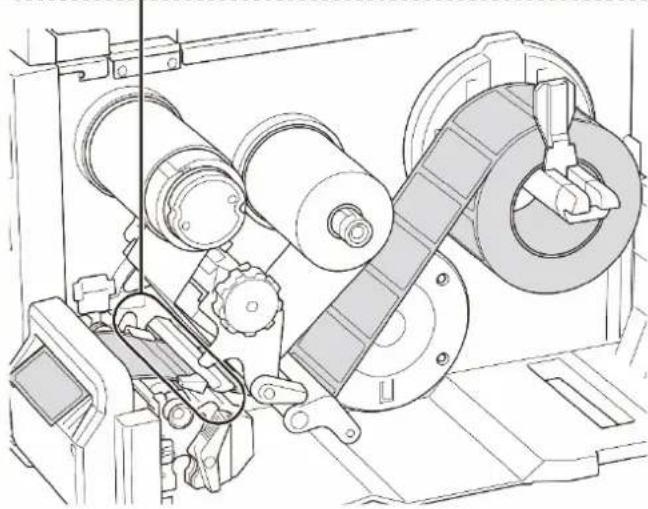

Veillez à passer le support à travers le capteur papier. - Les emplacements de capteur sont indiqués par la marque triangulaire (capteur d'espacement) et la marque de flèche (capteur de marques noires) sur le boîtier des capteurs. La position du capteur papier est réglable. Assurez-vous que la position du capteur d'espacement ou de marques noires correspond à la position de l'espacement/de la marque noire sur les étiquettes.

1. Fermez la tête d'impression des deux côtés et assurez-vous qu'elle se fixe en place.
2. Définissez le type de capteur papier et étalonner le capteur sélectionné.

Remarque

• Étalonnez le capteur de marques noires/espacement chaque fois que vous changez de support.
• Pour plus d'informations sur le calibrage cellule, consultez la section 8.2 Étalonnage automatique du capteur papier à l'aide de BPM.

3.4.3 Chargement du support en mode prédecollage (en option pour TJ-4420TN/tj-4520tn/tj-4620tn)

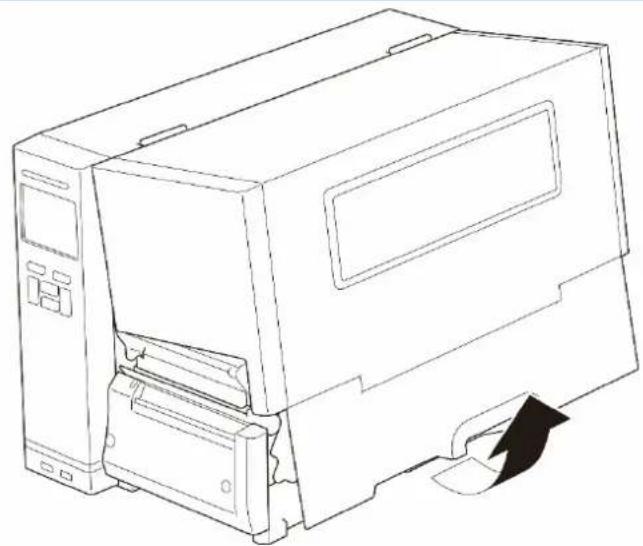

1. Ouvrez le capot du support.

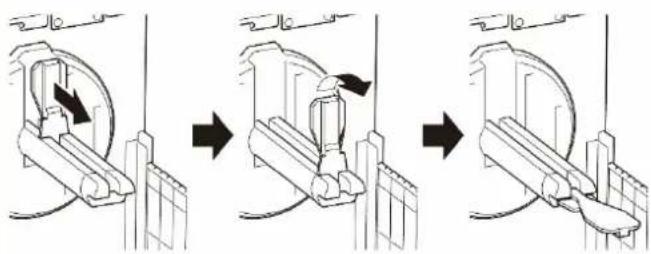

1. Faites glisser la protection du rouleau d'étiquettes à l'horizontal jusqu'à l'extrémité de bas.

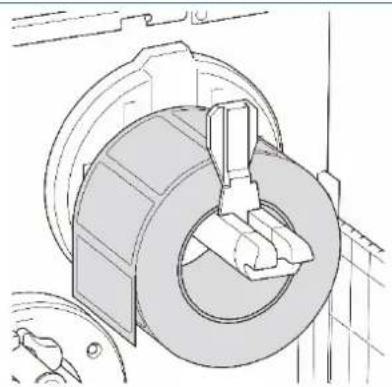

1. Placez le rouleau d'étiquettes sur haut pour la maintenir en place.

Remarque

Vérifiez que la face imprimée des étiquettes est orientée vers le haut.

1. Poussez le levier de libération de la tête d'impression et passez l'étiquette à travers l'étouffoir, le capteur papier et le guide d'étiquettes avant pour installer le support.

1. Déplacez le capteur papier en ajustant le bouton de réglage de position du capteur papier. Assurez-vous que la position du capteur d'espacement ou de marques noires correspond à la position de l'espacement/de la marque noire sur le rouleau d'étiquettes.

1. Réglez le guide d'étiquettes avant pour fixer la position du support.

Remarque

Veillez à passer le support à travers le capteur papier. - Les emplacements de capteur sont indiqués par la marque triangulaire (capteur d'espacement) et la marque de flèche (capteur de marques noires) sur le boîtier des capteurs. La position du capteur papier est réglable. Assurez-vous que la position du capteur d'espacement ou de marques noires correspond à la position de l'espacement/de la marque noire sur le rouleau d'étiquettes.

1. Fermez la tête d'impression des deux côtés et assurez-vous qu'elle se fixe en place.
2. Définissez le type de capteur papier et étaisez le capteur sélectionné.

1. Effectuez le calibrage à l'aide de BPM. Pour plus d'informations sur le calibrage cellule, consultez la section 8.2 Étalonnage automatique du capteur papier à l'aide de BPM.

Remarque

1. Étalez le capteur de marques noires/d'espacement avant de charger un support en mode Prédecollage pour éviter les bourrages papier.

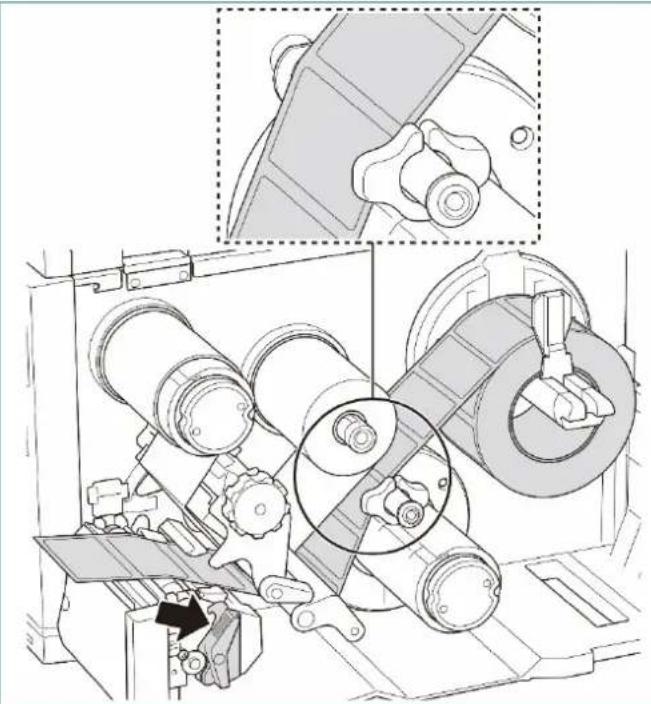

2. Veillez à passer les étiquettes par-dessus la barre de guidage de support et sous l'étouffoir, comme illustré.

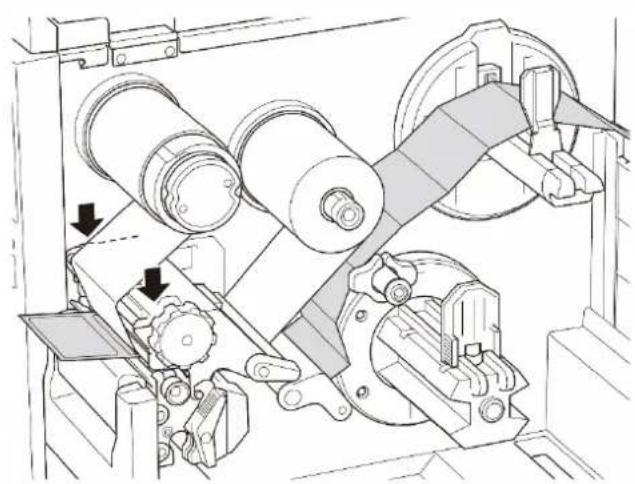

1. Tournez le levier de libération de la tête d'impression, le levier de libération du guide d'étiquettes et le kit de prédécollage, et tirez environ 650 mm de rouleau d'étiquettes à travers la fente de sortie du support.

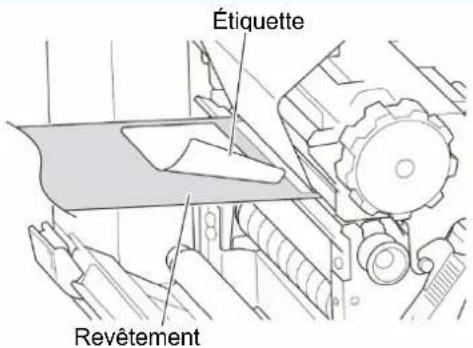

2. Retirez quelques étiquettes en ne laissant que le revêtement.

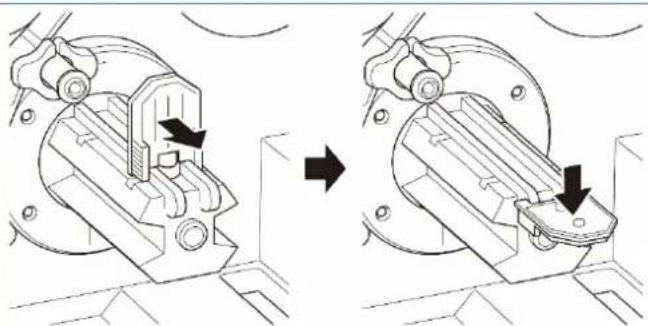

3. Passez le revêtement à travers la fente du couvercle du séparateur d'étiquettes.

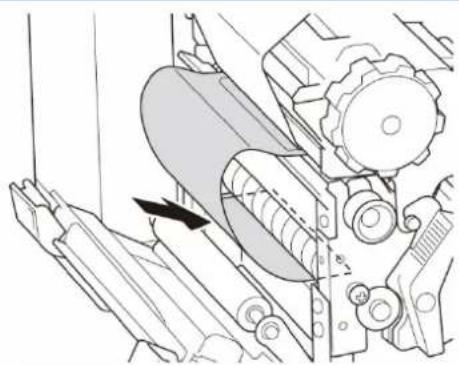

1. Collez le revêtement contre la broche de rembobinage du support. Enroulez le revêtement sur la broche de rembobinage du support jusqu'à ce qu'il soit complètement tendu.

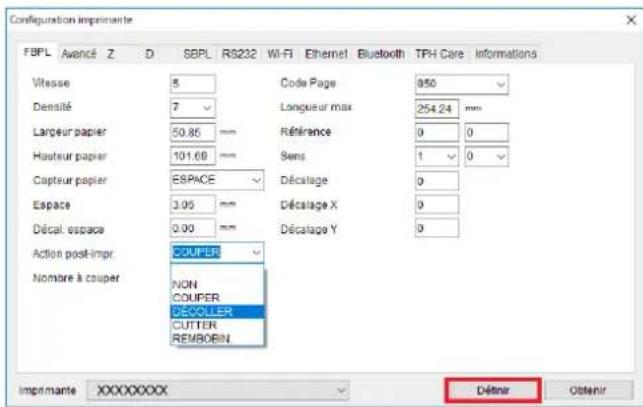

1. Réglez le mode Impression sur « Prédecollage » en utilisant le menu principal (Menu principal > Réglages > Mode impression > Prédecollage) ou en utilisant Brother Printer Management Tool (BPM) comme suit.

a. Démarrez BPM. b. Cliquez sur le bouton Configuration imprimante. c. Cliquez sur l'onglet FBPL. d. Cliquez sur l'option DECOLLER dans la liste déroulante Action post-impr. e. Cliquez sur Définir.

1. Appuyez sur le bouton de sélection de droite pour faire avancer une étiquette pour tester.

3.4.4 Chargement du support en mode cutter (en option pour TJ-4420TN/tj-4520tn/tj-4620tn)

1. Ouvrez le capot du support.
2. Faites glisser la protection du rouleau d'étiquettes à l'horizontal jusqu'à l'extrémité de la broche d'alimentation enétiquettes, puis tournez la protection du rouleau d'étiquettes vers le bas.
3. Placez le rouleau d'étiquettes sur la broche d'alimentation enétiquettes, puis tournez la protection du rouleau d'étiquettes vers le haut pour la maintainir en place.
Remarque Vérifiez que la face imprimée des étiquettes est orientée vers le haut.

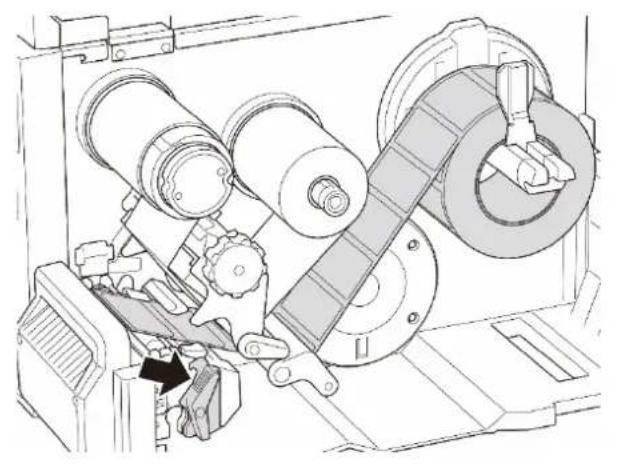

1. Poussez le levier de libération de la tête d'impression et passez l'étiquette à travers l'étouffoir, le capteur papier et le guide d'étiquettes avant pour installer le support.

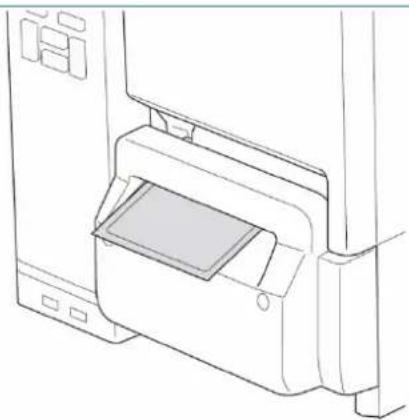

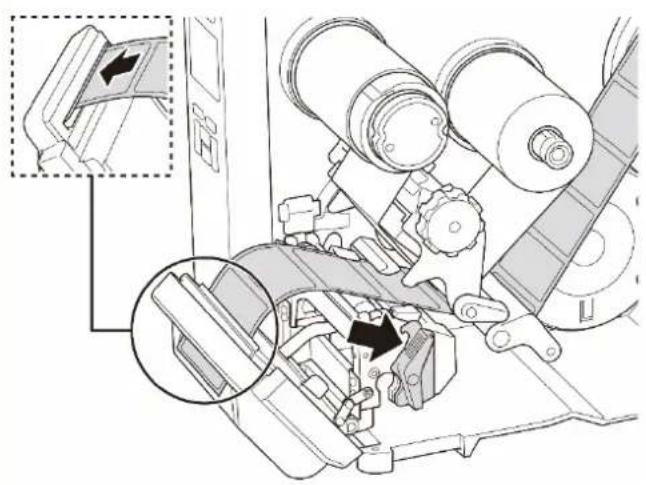

1. Passez le support à travers la fente du couvercle du cutter d'étiquettes.

1. Déplacez le capteur papier en ajustant le bouton de réglage de position du capteur papier. Assurez-vous que la position du capteur d’espacement ou de marques noires correspond à la position de l’espacement/de la marque noire sur le rouleau d’étiquettes.

1. Réglez le guide d'étiquettes avant pour fixer la position du support.

Remarque

Veillez à passer le support à travers le capteur papier. - Les emplacements de capteur sont indiqués par la marque triangulaire (capteur d'espacement) et la marque de flèche (capteur de marques noires) sur le boîtier des capteurs. La position du capteur papier est réglable. Assurez-vous que la position du capteur d'espacement ou de marques noires correspond à la position de l'espacement/de la marque noire sur le rouleau d'étiquettes.

1. Fermez la tête d'impression des deux côtés et assurez-vous qu'elle se fixe en place.
2. Définissez le type de capteur papier et étaisez le capteur sélectionné.
3. Effectuez le calibrage à l'aide de BPM. Pour plus d'informations sur le calibrage cellule, consultez la section 8.2 Étalonnage automatique du capteur papier à l'aide de BPM.

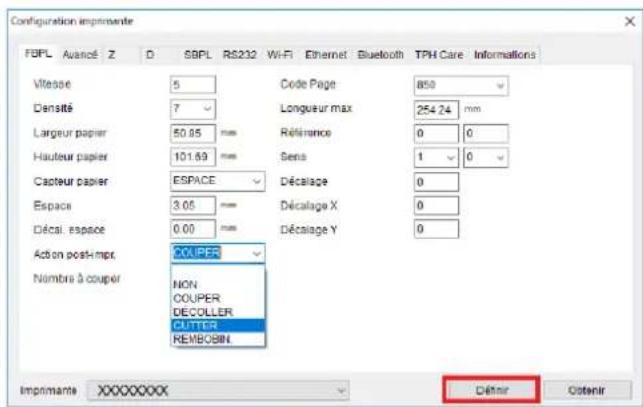

1. Réglez le mode Impression sur « Cutter » en utilisant le menu principal (Menu principal > Réglages > Mode impression > Mode Cutter) ou en utilisant Brother Printer Management Tool (BPM) comme suit.

a. Démarrez BPM. b. Cliquez sur le bouton Configuration imprimante. c. Cliquez sur l'onglet FBPL. d. Cliquez sur l'option CUTTER dans la liste déroulante Action post-impr. e. Cliquez sur Définir.

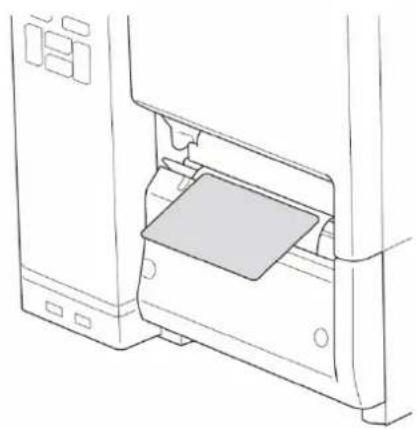

1. Fermez la tête d'impression et appuyez sur le bouton de sélection de droite pour faire avancer une étiquette pour tester.

3.4.5 Chargement du support en mode enrouleur (en option pour TJ-4422TN/TJ-4522TN)

1. Ouvrez le capot du support.

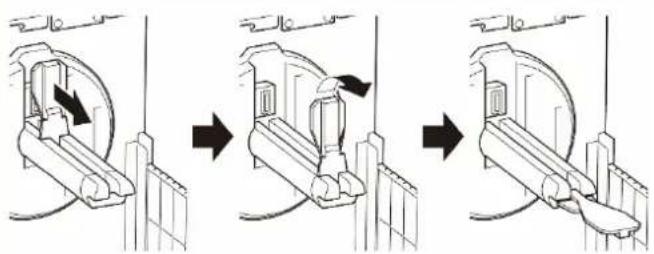

1. Faites glisser la protection du rouleau d'étiquettes à l'horizontal jusqu'à l'extrémité de bas.

1. Placez le rouleau d'étiquettes sur haut pour la maintenir en place.

Remarque

• Vérifiez que la face imprimée des étiquettes est orientée vers le haut. Pour détecter la quantité de support restante sur le rouleau d'étiquettes, faites glisser le capteur du niveau papier vers le haut.

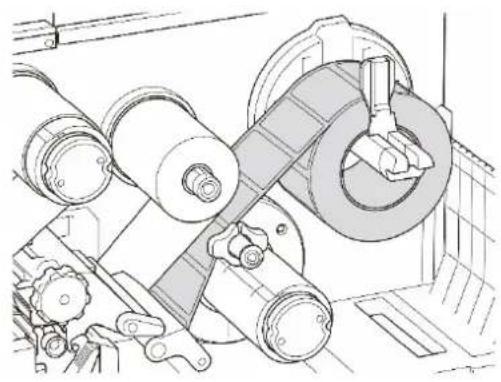

1. Poussez le levier de libération de la tête d'impression et passez l'étiquette à travers la barre de guidage de support, l'étouffoir, le capteur papier et le guide d'étiquettes avant pour installer le support. Alignez la protection du rouleau d'étiquettes en fonction de la largeur des étiquettes.

1. Déplacez le capteur papier en ajustant le bouton de réglage de position du capteur papier. Assurez-vous que la position du capteur d'espacement ou de marques noires correspond à la position de l'espacement/de la marque noire sur le rouleau d'étiquettes.

1. Réglez le guide d'étiquettes avant pour fixer la position du support.

Remarque

Veillez à passer le support à travers le capteur papier. - Les emplacements de capteur sont indiqués par la marque triangulaire (capteur d'espacement) et la marque de flèche (capteur de marques noires) sur le boîtier des capteurs. La position du capteur papier est réglable. Assurez-vous que la position du capteur d'espacement ou de marques noires correspond à la position de l'espacement/de la marque noire sur le rouleau d'étiquettes.

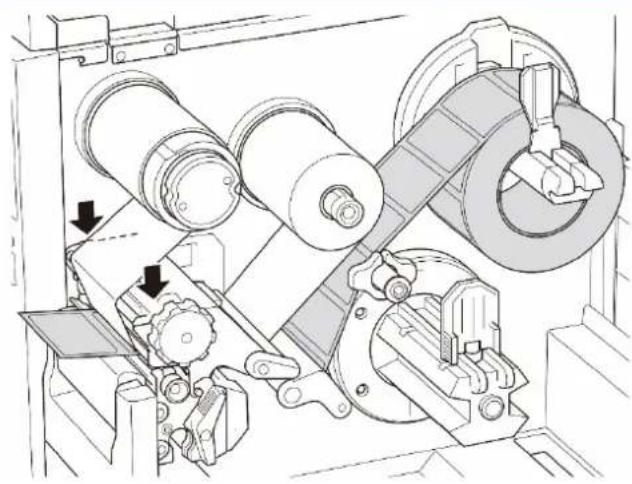

1. Fermez la tête d'impression des deux côtés et assurez-vous qu'elle se fixe en place.
2. Définissez le type de capteur papier et étaisez le capteur sélectionné.
3. Effectuez d'abord le calibrage, puis régalez le mode d'impression sur le mode Enrouleur.

1. Ouvrez le capot de support, puis poussez le guide d'étiquettes entièrement vers la droite et abaissez-le.

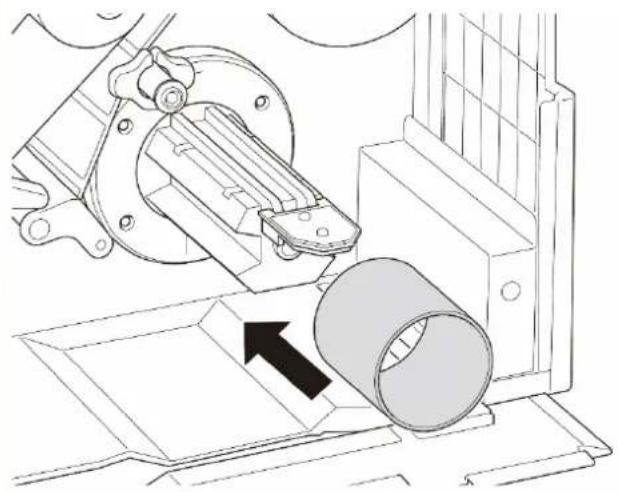

1. Installez le centre de papier sur la broche de rembobinage du support.

Remarque

Le centre de papier n'est pas inclus dans la boîte. Utilisez celui dont vous disposez.

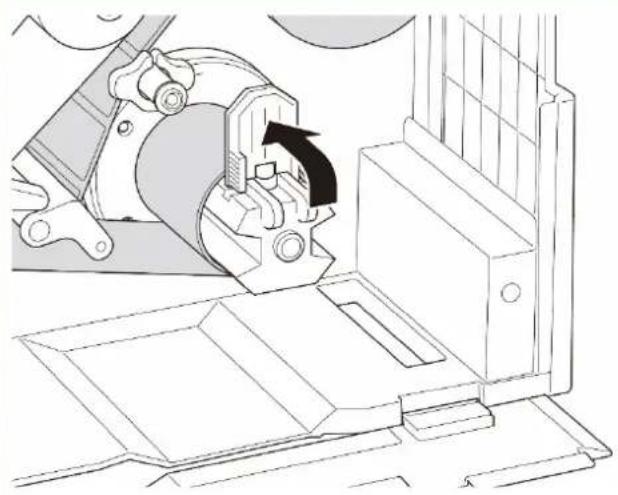

1. Ouvrez le levier de libération de la tête d'impression et le levier de libération du guide d'étiquettes, et tirez environ 650 mm de rouleau d'étiquettes à travers la fente de sortie du support.
2. Faites avancer le bord avant du support à travers la fente de rembobinage du panneau avant comme indiqué.

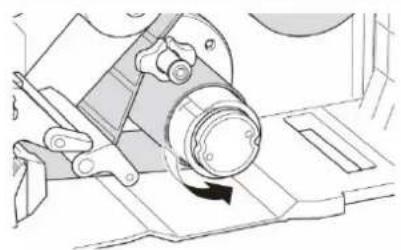

3. Enroulez l'étiquette autour de la broche de remboinage du support interne et collez l'étiquette contre le centre de papier. Enroulez la broche dans le sens antihoraire jusqu'à ce que l'étiquette soit complètement tendue.

1. Ajustez le guide de rembobinage du support à la largeur des étiquettes.
2. Fermez le levier de libération de la tête d'impression et le capot de base.

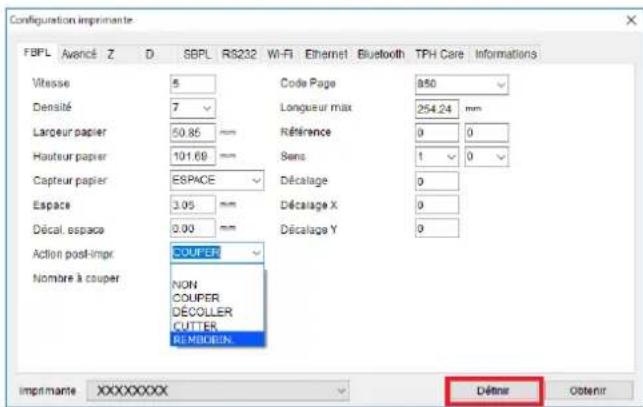

1. Réglez le mode Impression sur « Enrouleur » en utilisant le menu principal (Menu principal > Réglages > Mode impression > Enrouleur) ou en utilisant Brother Printer Management Tool (BPM) comme suit.

a. Démarrez BPM. b. Cliquez sur le bouton Configuration imprimante. c. Cliquez sur l'onglet FBPL. d. Cliquez sur l'option REMBOBIN. dans la liste déroulante Action post-impr. e. Cliquez sur Définir.

4.1 Régler la tension de la tête d'impression pour améliorer la qualité d'impression

Sauf indication contraire, les illustrations dans ce Guide de l'utilisateur concernent la TJ-4422TN/TJ-4522TN.

Pour la meilleure qualité d'impression, réglez la tête d'impression à l'aide du bouton de réglage de la tension de la tête d'impression. Choisissez l'un des cinq niveaux de réglage de tension en fonction de la largeur du support que vous utilisez.

Avec les étiquettes (d'une largeur inférieure à 2"), placez le curseur de réglage de position de la tension de la tête d'impression aussi près que possible du centre de l'étiquette pour éviter tout frottement inutile entre la tête d'impression et le rouleau de platine.

4.2 Régler la tension du ruban pour éviter les pris sur les étiquettes

Des pris peuvent apparaître en raison de nombreux facteurs, notamment la largeur et l'épaisseur du support, l'équilibre de pression de la tête d'impression, les caractéristiques du film du ruban et les paramètres d'obscurité/densité d'impression.

4.2.1 Régler la tension du ruban

Pour éviter les plis sur les étiquettes, réglez la tension du ruban à l'aide de la vis de réglage de tension du ruban. Choisissez l'un des cinq niveaux de réglage de la tension.

Pièces régibles de l'imprimante	La vis de réglage de tension du ruban dispose de cinq niveaux de réglage. Utilisez un tournevis à lame plate pour modifier le niveau de tension du ruban.
	Échelle de réglage de tension du ruban	Vis de réglage de tension du ruban
	Le bouton de réglage de la tension de la tête d'impression possède cinq niveaux de réglages. Tournez le bouton de réglage de la tension de la tête d'impression et réglez le couilisseau de réglage de position de la tension de la tête d'impression pour ajuster la tension et la position de la tête d'impression.
	Bouton de réglage de la tension de la tête d'impression Couilisseau de réglage de position de la tension de la tête d'impression

1. Tournez la vis de réglage de tension du ruban une fois dans le sens horsaire par niveau sur l'échelle de réglage de tension du ruban, puis imprimez à nouveau l'étiquette pour voir si les plis ont disparu.

1. Tournez la vis de réglage de tension du ruban une fois dans le sens antihor

1. Si la vis de réglage de tension du ruban est sur la position la plus orientée vers l'intérieur, mais que les pl lis ont disparu.
2. Si, après avoir déplacé le cou és, tournez à nouveau et vérifiez si les pris ont disparu.
3. Si la vis de réglage de tension du ruban est sur la position la plus orientée vers l'extérieur, mais que les pris du ruban ne sont pas corriges, déplacez le couilisseau de réglage de position de la tension de la tête d'impression d'un niveau à la fois, puis imprimez à nouveau l'étiquette pour voir si les pris ont disparu.
4. Si, après avoir déplacé le coulisseau de réglage de position de la tension de la tête d'impression, les pris du ruban ne sont pas corrigés, tournez à nouveau le cou et vérifiez si les pris ont disparu.

Remarque

Pour des informations sur l'obscurité/la densité d'impression, consultez les sections 7.1.1 Paramètres FBPL et 7.1.2 Paramètres ZPL2.

4.2.3 Essayer différents supports

Vérifiez que vous avez chargé le papier approprié.

Remarque

Pour plus d'informations sur l'épaisseur et la largeur papier prises en charge, consultez la section 9. Spécifications du produit.

Remarque

Si les plis sont toujours présents, contactez le service clientèle du fabricant du produit ou votre revendeur local pour entretien.

Remarque

Le nom du modèle et le numéro de série se trouvent à l'arrière de l'imprimante.

Veillez à télécharger le bon pilote pour votre modèle :

• TJ-4420TN/TJ-4422TN : Brother TJ-44
• TJ-4520TN/TJ-4522TN : Brother TJ-45
• TJ-4620TN : Brother TJ-46

La méthode d'installation du pilote dépend du type de connexion :

• Connexion USB (Windows/Mac/Linux)
• Connexion Bluetooth (Windows)
• Connexion à un réseau Wi-Fi (Windows)
• Connexion à un réseau câble (Windows)

Utilisateurs mac/linux

Pour plus d'informations sur l'installation d'un pilote, consultez le guide d'installation fourni avec celui-ci.

1. Branchez votre imprimante à l'ordinateur à l'aide d'un câble USB.
2. Consultez support.brother.com, accédez à la page Téléchargement de votre modèle, et téléchargez les logiciels et pilotes d'imprimante les plus récents.
3. Exécutez l'application Seagull Driver Wizard et sélectionnez Install printer drivers (Installer les pilotes de l'imprimante) et USB.
4. Suivez les instructions à l'écran.

Remarque

Si vous ne parvenez pas à installer le pilote d'imprimante :

• Installez le pilote d'imprimante manuellement : Dans l'application Seagull Driver Wizard, sélectionnez Install printer drivers (Installer les pilotes de l'imprimante) > Others (Autres).
• Supprimez les pilotes d'imprimante : Dans l'application Seagull Driver Wizard, sélectionnez Remove printer drivers (Supprimer les pilotes d'imprimante) > Automatically remove all Drivers by Seagull (Supprimer automatiquement tous les pilotes par Seagull) ou Use advanced printer driver removal options (Utiliser les options avancées de suppression de pilote d'imprimante).
• Réinitialisez les paramètres de l'imprimante : Démarrez BPM, puis cliquez sur Fonction imprimante > Défaut usine.

Remarque

Pour utiliser le Bluetooth, une interface WLAN/BT en option (PA-WB-001) est requise.

La connexion Wi-Fi/Bluetooth et la connexion Ethernet ne peuvent pas coexister.

Concernant la façon de changer de connexion, veuillez consulter le chapitre 7.3 ou le manuel FBPL.

1. Vérifiez le nom local Bluetooth :
2. BPM : branchez l'imprimante à l'ordinateur à l'aide d'un câble USB. Cliquez sur Configuration imprimante > Bluetooth.

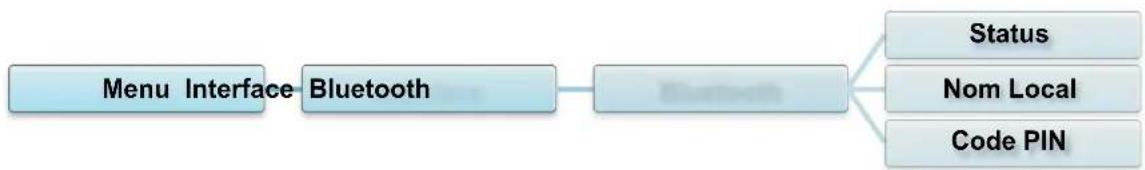

3. Écran LCD : Sélectionnez Interface > Bluetooth.
4. électionnant Démarrer > Paramètres > Appareils > Bluetooth et autres paramètres et en activant le Bluetooth. Ensemble, sélectionnez Ajouter un appareil Bluetooth ou un autre appareil et sélectionnez une imprimante.
5. Exécutez l'application Seagull Driver Wizard et sélectionnez Install printer drivers (Installer les pilotes de l'imprimante) et Bluetooth.
6. Suivez les instructions à l'écran.

Remarque

Si vous ne parvenez pas à installer le pilote d'imprimante :

Supprimez les pilotes d'imprimante :

Dans l'application Seagull Driver Wizard, sélectionnez Remove printer drivers (Supprimer les pilotes d'imprimante) > Automatically remove all Drivers by Seagull (Supprimer automatiquement tous les pilotes par Seagull) ou Use advanced printer driver removal options (Utiliser les options avancées de suppression de pilote d'imprimante).

• Réinitialisez les paramètres de l'imprimante :

Démarrer BPM, puis cliquez sur Fonction imprimante > Défaut usine.

Remarque

Pour utiliser le Wi-Fi, une interface WLAN/BT en option (PA-WB-001) est requise.

La connexion Wi-Fi/Bluetooth et la connexion Ethernet ne peuvent pas coexister.

Concernant la façon de changer de connexion, veuillez consulter le chapitre 7.3 ou le manuel FBPL.

Vérifiez que les paramètres réseau de votre imprimante et ceux de votre routeur/point d'accès sans fil sont correctement configurés. Pour plus d'informations, consultez la documentation fournie avec votre routeur/point d'accès sans fil ou contactez le fabricant de votre routeur, votre administrateur système ou fournisseur d'accès à Internet.

1. Configurez les paramètres réseau :
2. Utilisation de BPM

a. Branchez votre imprimante à l'ordinateur à l'aide d'un câble USB. b. Cliquez sur Configuration imprimante > Wi-Fi. c. Spécifiez le SSID, le Cryptage et la Clé (Mot de passe réseau) puis cliquez sur Définir. d. Cliquez sur Obtenir. e. Cliquez sur Fonction imprimante > Page de config.

Les paramètres réseau sont imprimés. Confirmez que l'adresse IP de l'imprimante est correcte.

• Utilisation de l'écran tactile/LCD

a. Sélectionnez Interface > WiFi. b. Spécifiez le SSID, l'élément Sécurité et le Mot de Passe. c. Lorsque vous avez terminé, l'icône Wi-Fi et l'adresse IP de l'imprimante s'affichent sur l'écran.

1. Consultez support.brother.com, accédez à la page Téléchargement de votre modèle, et téléchargez les logiciels et pilotes d'imprimante les plus récents.
2. Exécutez l'application Seagull Driver Wizard et sélectionnez Install printer drivers (Installer les pilotes de l'imprimante) et Network (Réseau).
3. Sélectionnez votre imprimante, puis cliquez sur Next (Suivant).
4. Si votre port TCP/IP n'apparaît pas dans la liste, cliquez sur Create port (Créer un port) et sélectionnez Standard TCP/IP port (Port TCP/IP standard) > New Port (Nouveau port).
5. Saissez le nom du port et l'adresse IP de votre imprimante, puis cliquez sur Next (Suivant).
6. Cliquez sur Finish (Terminer).
7. Revenez à la fenêtre Specify Port (Spécifier un port) et sélectionnez le port que vous avez créé.
8. Suivez les instructions à l'écran.

Remarque

Si vous ne parvenez pas à installer le pilote d'imprimante :

• Supprimez les pilotes d'imprimante : Dans l'application Seagull Driver Wizard, sélectionnez Remove printer drivers (Supprimer les pilotes d'imprimante) > Automatically remove all Drivers by Seagull (Supprimer automatiquement tous les pilotes par Seagull) ou Use advanced printer driver removal options (Utiliser les options avancées de suppression de pilote d'imprimante).
• Réinitialisez les paramètres de l'imprimante : Démarrez BPM, puis cliquez sur Fonction imprimante > Défaut usine.

5.1.4 Connexion à un réseau câble (windows)

1. Connectez à la fois l'imprimante et l'ordinateur à votre routeur/point d'accès à l'aide de câbles LAN. L'imprimante reçoit automatiquement une adresse IP par défaut et affiche celle-ci sur l'écran.
2. Consultez support.brother.com, accédez à la page de téléchargement de votre modèle, et téléchargez les logiciels et pilotes d'imprimante les plus récents.
3. Exécutez l'application Seagull Driver Wizard et sélectionnez Install printer drivers (Installer les pilotes de l'imprimante) et Network (Réseau).
4. Sélectionnez votre imprimante, puis cliquez sur Next (Suivant).
5. Si votre port TCP/IP n'apparaît pas dans la liste, cliquez sur Create port (Créer un port) et sélectionnez Standard TCP/IP port (Port TCP/IP standard) > New Port (Nouveau port).
6. Saissez le nom du port et l'adresse IP de votre imprimante, puis cliquez sur Next (Suivant).
7. Cliquez sur Finish (Terminer).
8. Revenez à la fenêtre Specify Port (Spécifier un port) et sélectionnez le port que vous avez créé.
9. Suivez les instructions à l'écran.

Remarque

Si vous ne parvenez pas à installer le pilote d'imprimante :

• Supprimez les pilotes d'imprimante : Dans l'application Seagull Driver Wizard, sélectionnez Remove printer drivers (Supprimer les pilotes d'imprimante) > Automatically remove all Drivers by Seagull (Supprimer automatiquement tous les pilotes par Seagull) ou Use advanced printer driver removal options (Utiliser les options avancées de suppression de pilote d'imprimante).
• Réinitialisez les paramètres de l'imprimante : Démarrez BPM, puis cliquez sur Fonction imprimante > Défaut usine. La connexion Wi-Fi/Bluetooth et la connexion Ethernet ne peuvent pas coexister. Concernant la façon de changer de connexion, veuillez consulter le chapitre 7.3 ou le manuel FBPL.

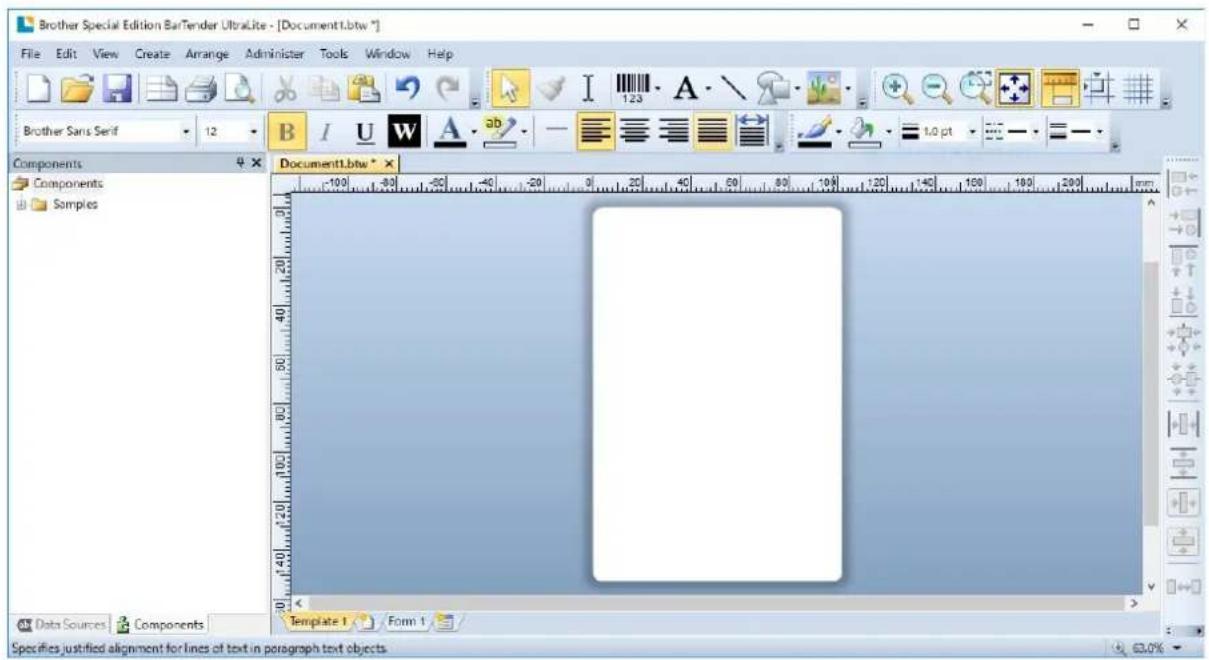

5.2 Création et impression d'étiquettes avec bartender

BarTender est un outil de création d'étiquettes, téléchargeable gratuitement à partir de la page du produit sur le site support.brother.com.

1. Lancez BarTender.
2. Suivez les étapes à l'écran pour créer une étiquette.

Remarque

Pour plus d'informations sur l'utilisation de BarTender, cliquez sur Help (Aide).

1. Cliquez sur File (Fichier) > Print (Imprimer) pour imprimer l'étiquette.

6.1 Utilitaires à l'allumage

Divers utilisaires à l'allumage sont proposés pour configurer et tester les fonctions de l'imprimante.

Utilisez les utilisaurs à l'allumage pour configurer les fonctions de calibrage cellule, auto test et paramètres usine.

1. Mettez l'imprimante d'étiquettes hors tension.
2. Appuyez de façon prolongée sur le bouton de sélection de droite, puis mettez l'interrupteur en position Marche.
3. Relâchez le bouton lorsque la fonction que vous souhaitez définir ou tester s'affiche sur l'écran.

Utilitaire à l'allumage Motifs de LED d'alimentation
Couleur de la LED Fonction	Orange (fixe)	Rouge (clignote cinq fois)	Orange (clignote cinq fois)	Vert (clignote cinq fois)	Vert/ Orange (clignote cinq fois)	Rouge/ Orange (clignote cinq fois)	Vert (fixe)
1. Calibrage cellule (capteur d'espacement/de marques noires)		✓
2. Autotest (et entrée en mode Dump)			✓
3. Paramétres usine				✓
4. Calibrage marq.noire					✓
5. Calibrage échenil.						✓
6. PRÉT (ignorer AUTO.BAS)							✓

6.1.1 Calibrage du capteur de ruban et de marques noires/d'espacement

Étalez la sensibilité du capteur de marques noires/d'espacement quand :

• Vous achetez une nouvelle imprimante.
• Vous changez de stock d'étiquettes. L'imprimante d'étiquettes s'initialise.

Pour étalonner les capteurs de ruban et de marques noires/d'espacement :

1. Mettez l'imprimante hors tension.
2. Appuyez de façon prolongée sur le bouton de sélection de droite, puis mettez l'interrupteur en position Marche.
3. Relâchez le bouton lorsque Calibrage cellule s'affiche sur l'écran.

Remarque

La couleur de la LED change comme suit :

Orange (fixe) → rouge (5 fois) → orange (5 fois) → vert (5 fois) → vert/orange (5 fois) → rouge/orange (5 fois) → vert (allumé)

• Pour sélectionner le capteur à établir, envoyez la commande correspondante à l'imprimante :
• Pour le capteur d'espacement : envoyez la commande GAP

Pour le capteur de marques noires : envoyez la commande BLINE

Pour plus d'informations sur les commandes disponibles, consultez le manuel « FBPL »

Command Reference » (Référence des commandes FBPL) sur la page Manuels de votre modèle à l'adresse support.brother.com.

6.1.2 Calibrage du capteur de marques noires/d'espacement, autotest et entrée en mode dump

Étalonnez le capteur de marques noires ou d'espacement si les paramètres de capteur utilisés lors de la première tâche d'impression ne conviennent pas à la tâche actuelle. Lors du calibrage du capteur de marques noires/d'espacement, l'imprimante détecte la longueur d'étiquette, imprime la configuration interne (autotest), puis entre en mode Dump.

Pour étalonner le capteur de marques noires/d'espacement :

1. Mettez l'imprimante hors tension.
2. Appuyez de façon prolongée sur le bouton de sélection de droite, puis mettez l'interrupteur en position Marche.
3. Relâchez le bouton lorsque Auto test s'affiche sur l'écran.

Remarque

La couleur de la LED change comme suit :

Orange (fixe) → rouge (5 fois) → orange (5 fois) → vert (5 fois) → vert/orange (5 fois) → rouge/orange (5 fois) → vert (fixe)

1. L'imprimante étalonne le capteur et détecte la longueur d'étiquette, imprime les réglages internes, puis entre en mode Dump.

Remarque

Pour sélectionner le capteur à établir, envoyez la commande correspondante à l'imprimante :

Pour le capteur d'espacement : envoyez la commande GAP Pour le capteur de marques noires : envoyez la commande BLINE

Pour plus d'informations sur les commandes disponibles, consultez le manuel « FBPL Command Reference » (Référence des commandes FBPL) sur la page Manuels de votre modèle à l'adresse support.brother.com.

Autotest

Imprimez la configuration de l'imprimante après avoir exécuté le calibrage du capteur de marques noires/espacement. L'impression d'autotestiste la configuration de l'imprimante et la mémoire disponible, et peut indiquer la présence de points endommagés sur le composant chauffant.

Impression d'autotest
SYSTEM INFORMATION	Nom du modele Version du micrologiciel Checksum du micrologiciel Numéro de série de l'imprimante Fichier de configuration Date système Heure système Distance imprimée (mètres) Nombre de coupes Nombre de points défectueux
MODEL:XXXXX FIRMWARE:X.XX CHECKSUM:XXXXXX S/N:XXXXXXXXX TCF:NO DATE:1970/01/01 TIME:00:04:18 NON-RESET:110 m (TPH) RESET:110 m (TPH) NON-RESET:0 (CUT) RESET:0 (CUT) BAD DOT:0
PRINTING SETTING	Vitesse d'impression (pouces/s) Densité d'impression Taille d'étiquette (pouces) Distance d'espacement (pouces) Sensibilité du capteur de marques noires/d'espacement Page Code Code pays
SPEED:5 IPS DENSITY:8.0 WIDTH:4.00 INCH HEIGHT:4.00 INCH GAP:0.00 INCH INTENSION:5 CODEPAGE:850 COUNTRY:001
ZSETTING	Obscurité d'impression Vitesse d'impression (pouces/s) Taille d'étiquette Prefixe control Préfixe format Préfixe de séparateur Action à l'allumage de l'imprimante Action de fermeture de la tête d'impression
DARKNESS:16.0 SPEED:4 IPS WIDTH:4.00 INCH TILDE:7EH (^)
CARET:5EH (^) DELIMITER:2CH(,)
POWER UP:NO MOTION
HEAD CLOSE:NO MOTION
RS232 SETTING	Configuration du port série RS232
BAUD:9600 PARITY:NONE DATA BIT:8 STOP BIT:1
BT SETTING MAC ADDR: XX:XX:XX:XX:XX NAME: PS- MODE: BT2.1 Pair Mode: SSP_JUSTWORK MFi: NO	Configuration Bluetooth
ETHERNET SETTING NAME: XXXX MAC ADDR: XXXX DHCP: ON IP ADDR: 0.0.0.0 SUBNET: 0.0.0.0 GATEWAY: 0.0.0.0 PORT: 9100	Nom de l'imprimante Adresse Mac DHCP Adresse IP Masque de sous-réseau Passerelle Port RAW
Wi-Fi SETTING PRODUCT TYPE: xPico270 SERIAL NUMBER: APP VERSION: X.X.X.XX MAC ADDRESS: XX:XX:XX:XX:XX Region: Module Region: SSID: DHCP ENABLED: YES IP ADDRESS: SUBNET MASK: GATEWAY: PRINTER NAME: XX-XXXX RAW PORT: 9100	Configuration Wi-Fi
DRAM FILE (0 FILES) PHYSICAL XXXK KBYTES AVAILABLE XXXK KBYTES FLASH FILE (0 FILES) MENU.MMF XX BYTES PHYSICAL XXXK KBYTES AVAILABLE XXXK KBYTES	Nombre de fichiers téléchargés Espace en mémoire total et disponible Motif de contrôle de la tête d'impression

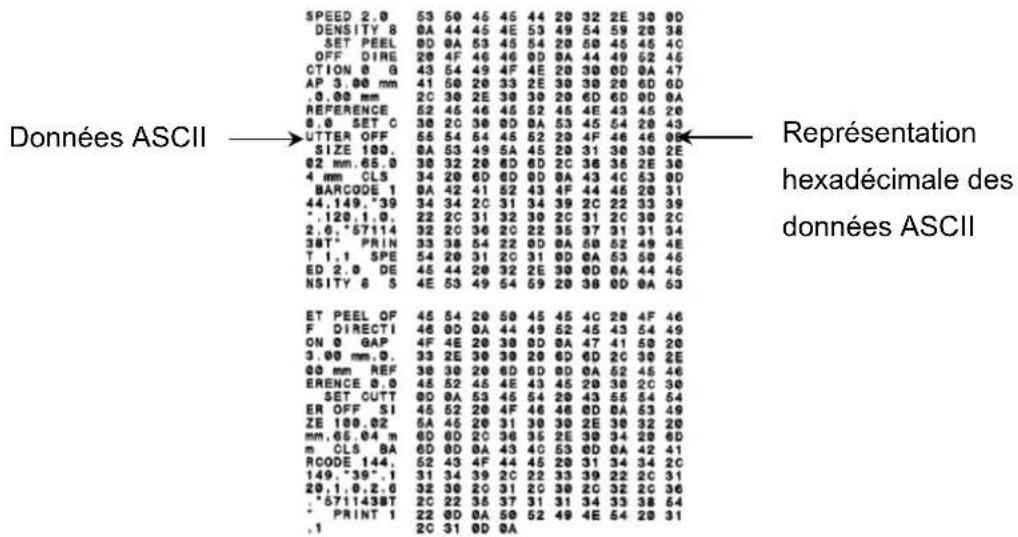

Remarque

Le mode Dump nécessite un papier de 101,5 mm de largeur. Pour reprendre l'impression normale, éteignez puis rallumez l'imprimante.

L'imprimante entre en mode Dump après avoir imprimé la configuration imprimante. Le mode Dump permet aux utilisateurs de vérifier et de déboguer les programmes de l'imprimante. Les caractères de la colonne de gauche proviennent du système de l'imprimante, et ceux de la colonne de droite correspondant à leur représentation hexadécimale.

6.1.3 Initialisation de l'imprimante

L'initialisation de l'imprimante efface la DRAM de l'imprimante et restaure ses paramètres d'usine.

1. Mettez l'imprimante hors tension.
2. Appuyez de façon prolongée sur le bouton de sélection de droite, puis mettez l'interrupteur en position Marche.
3. Relâchez le bouton lorsque Paramètres usine s'affiche sur l'écran.

Remarque

La couleur de la LED change comme suit :

Orange (fixe) → rouge (5 bois) → orange (5 bois) → vert (5 bois) → vert/orange (5 bois) → rouge/orange (5 bois) → vert (fixe)

Après l'initialisation, les paramètres d'usine suivants sont restaurés :

Paramètre	Paramètre par défaut
Vitesse	152,4 mm/s (6 ips) (203 DPI)101,4 mm/s (4 ips) (300 DPI)76,2 mm/s (3 ips) (600 DPI)
Densité 8
Largeur d'étiquette	101,5 mm
Hauteur d'étiquette	101,5 mm
Type de capteur Capteur	d'espacement
Paramètre	3 mm
d'espacement
Sens d'impression 0
Point de référence 0,0 (oin supérieur gauche)
Décalage Offset 0
Mode coupe Activé
Mode Prédécol. Désactivé
Mode Cutter Désactivé
Mode enrouleur	Désactivé
Page Code	850
Code pays	001
Effacer mémoire flash	Non

6.1.4 Calibrage du capteur papier (pour le capteur de marques noires)

1. Mettez l'imprimante hors tension.
2. Appuyez de façon prolongée sur le bouton de sélection de droite, puis mettez l'interrupteur en position Marche.
3. Relâchez le bouton lorsque Calibrage marq. noire s'affiche sur l'écran.

Remarque

La couleur de la LED change comme suit :

Orange (fixe) → rouge (5 fois) → orange (5 fois) → vert (5 fois) → vert/orange (5 fois) → rouge/orange (5 fois) → vert (fixe)

6.1.5 Calibrage du capteur papier (pour le capteur d'espacement)

1. Mettez l'imprimante hors tension.
2. Appuyez de façon prolongée sur le bouton de sélection de droite, puis mettez l'interrupteur en position Marche.
3. Relâchez le bouton lorsque Calibrage échelonné. s'affiche sur l'écran.

Remarque

La couleur de la LED change comme suit :

Orange (fixe) → rouge (5 fois) → orange (5 fois) → vert (5 fois) → vert/orange (5 fois) → rouge/orange (5 fois) → vert (fixe)

6.1.6 Ignorer le programme AUTO. BAS

Vous pouvez charger le programme AUTO. BAS sur la mémoire flash de l'imprimante de façon à ce qu'il s'exécute automatiquement au démarrage. Cependant, si vous ne pouvez pas qu'il s'exécute automatiquement, procédez comme suit :

1. Mettez l'imprimante hors tension.
2. Appuyez de façon prolongée sur le bouton de sélection de droite, puis mettez l'interrupteur en position Marche.
3. Relâchez le bouton lorsque PRÉT (ignorer AUTO. BAS) s'affiche sur l'écran.

Remarque

La couleur de la LED change dans l'ordre qui suit :

Orange (fixe) → rouge (5 fois) → orange (5 fois) → vert (5 fois) → vert/orange (5 fois) → rouge/orange (5 fois) → vert (fixe)

1. L'imprimante démarre sans exécuter le programme AUTO. BAS.

TJ-4420TN/TJ-4520TN/TJ-4620TN

1. À partir du menu principal, sélectionnez Réglages.
2. Sélectionnez le langage de programmation que vous pouvez dans Commande.

1. Appuyez sur le bouton sous l'icône

TJ-4422TN/TJ-4522TN

1. Dans le menu principal, appuyez sur Réglages.
2. Appuyez sur Commande, puis sélectionnez le langage de programmation que vous pouvez.

1. Appuyez sur l'icône

7.1.1 Paramètres FBPL

Paramètres FBPL disponibles :

1 Disponible pour TJ-4420TN, TJ-4520TN, et TJ-4620TN uniquement.

Réglages	Description
Vitesse	Définit la vitesse d'impression. Les réglages varient de :2 à 14 pour 203 dpi (par défaut : 6)2 à 12 pour 300 dpi (par défaut : 4)1 à 6 pour 600 dpi (par défaut : 3)
Slew Speed(Vitessed'avance)	Définit la vitesse d'avance de l'imprimante. Les réglages varient de :2 à 8 pour 203 dpi2 à 8 pour 300 dpi1,5 à 6 pour 600 dpi
Back Speed(Vitesse arrière)	Définit la vitesse de recul de l'imprimante. Les réglages varient de :2 à 3 pour 203 dpi2 à 3 pour 300 dpi1,5 à 3 pour 600 dpi
Densité	Rôle la clarté/l'obscurité d'impression. Les réglages varient de 0 à 15. Ilvous faudra peut-être régler la densité d'impression en fonction du support.
Réglages	Description
Direction	Précise le sens d'impression.
	DIRECTION 0	DIRECTION 1
	Direction	AVANCE
		Déchure
Mode impression	Définit le Mode impression.
	Mode impression	Description
	Mode Batch	Lorsque l'image est imprimée, la marque noire/l'espacement passé dans la plaque de découpe pour effectuer la découpe.
	Aucun	Le haut de l'étiquette suivante est aligné sur la ligne de gravure de la tête d'impression (mode Déchirement).
	Cutter Batch	Coupe l'étiquette à la fin de la tâche d'impression.
	Mode enrouleur	Active le mode enrouleur.
	Mode Prédécol.	Active le mode Prédécol.
	Mode Cutter	Active le mode Cutter.
Décalage Offset	Ajuste l'emplacement d'arrêt de l'impression sur le support. Les réglages varient de -999 à 999 points.
Décalage X	Ajuste la position d'impression. Les réglages varient de -999 à 999 points.
Décalage Y
Référence X	Définit l'origine du système de coordonnées de l'imprimante, horizontally et verticalement. Les réglages varient de 0 à 999 points.
Référence Y
Page Code	Définit la page de code de jeu de caractères internationaux.
Pays	Définit le code pays. Les réglages varient de 1 à 358.

Remarque

Si vous imprimez à partir du pilote/logiciel téléchargé, les commandes de ce dernier écraseront les paramètres de l'imprimante.

7.1.2 Paramètres ZPL2

Paramètres ZPL2 disponibles :

1 Disponible pour TJ-4420TN, TJ-4520TN, et TJ-4620TN uniquement.

Réglages	Description
Contraste	Définit le contraste d'impression. Les réglages varient de 0 à 30. Il vous faudra peut-être régler la densité d'impression en fonction du support sélectionné.
Vitesse d'Impression	Définit la vitesse d'impression. Les réglages varient de : • 2 à 18 pour 203 dpi (par défaut : 6) • 2 à 14 pour 300 dpi (par défaut : 4) • 1,5 à 6 pour 600 dpi (par défaut : 3)
Slew Speed (Vitesse d'avance)	Définit la vitesse d'avance de l'imprimante. Les réglages varient de : • 2 à 8 pour 203 dpi • 2 à 8 pour 300 dpi • 2 à 6 pour 600 dpi
BackFeed Speed (Vitesse de recul)	Définit la vitesse de recul de l'imprimante. Les réglages varient de : • 2 à 3 pour 203 dpi • 2 à 3 pour 300 dpi • 2 à 3 pour 600 dpi
Déchirement	Ajuste l'emplacement d'arrêt de l'impression sur le support. Les réglages varient de -120 à 120 points.
Mode Impression	Définit le mode impression.
	Mode Impression	Description
	Déchirement	Le haut de l'étiquette suivante est aligné sur la ligne de gravure de la tête d'impression.
	Prédécollage	Active le mode Prédécol.
	Cutter Active	Active le mode Cutter.
	Enrouleur Active	Active le mode Enrouleur.
Largeur Impression	Définit la largeur d'impression. Les réglages varient de 2 à 999 points.
Liste des Fontes	Imprime la liste actuelle des polices de l'imprimante à destination des étiquettes. Les polices peuvent être stockées dans la DRAM, la mémoire flash de l'imprimante ou la carte mémoire en option.
Liste des Images	Imprime la liste actuelle des images de l'imprimante à destination des étiquettes. Les images peuvent être stockées dans la DRAM, la mémoire flash de l'imprimante ou la carte mémoire en option.
Liste des Formats	Imprime la liste actuelle des formats de l'imprimante à destination des étiquettes. Les formats peuvent être stockés dans la DRAM, la mémoire flash de l'imprimante ou la carte mémoire en option.
Liste Configuration	Imprime la configuration actuelle de l'imprimante.
PREFIX CONTROL	Définit le caractère du préfixe de contrôle.
PREFIX FORMAT	Définit le caractère du préfixe de format.
CAR SEPARATEUR	Définit le caractère séparateur.
Réglages	Description
Param. Papier	Définit l'action du support souhaitée lorsque vous mettez l'imprimante sous tension.
	Action Description
	Avance L'imprimante éjecte une étiquette.
	Calibration L'imprimante étalonne les niveaux du capteur, déterminé la longueur d'étiquette, et charge une étiquette.
	Définir Longueur L'imprimante déterminé la longueur d'étiquette et charge l'étiquette.
	Aucun Mouvement Aucune action.
Fermeture Tête	Définit l'action du support lorsque vous fermez la tête d'impression.
	Action Description
	Avance L'imprimante éjecte une étiquette.
	Calibration L'imprimante étalonne les niveaux du capteur, déterminé la longueur d'étiquette, et charge une étiquette.
	Définir Longueur L'imprimante déterminé la longueur d'étiquette et charge l'étiquette.
	Aucun Mouvement Aucune action.
Marge Haute	Rôle la position d'impression verticalement sur l'étiquette. Les réglages varient de -120 à +120 points.
Marge Gauche	Rôle la position d'impression horizontallyment sur l'étiquette. Les réglages varient de -9999 à +9999 points.
Mode réimpression	Réimprime la première étiquette lorsque vous sélectionnez la flèche Haut sur l'écran.
Convertir format	Sélectionne le facteur de mise à l'échelle des images bitmap. Le premier chiffre correspond à la valeur DPI d'origine ; le second au paramètre DPI que vous souhaitez appliquer.

Remarque

Si vous imprimez à partir du pilote/logiciel téléchargé, les commandes de ce dernier écraseront les réglages définis depuis l'écran.

7.2 Paramètres du capteur

Nous vous recommandons d'étalonner les capteurs à chaque fois que vous changez de support.

Réglages	Description
Auto Calibration	Définit le type de capteur papier et étabonnée automatiquement le capteur sélectionné. L'imprimante charge un maximum de trois étiquettes espacées l'une de l'autre, afin d'étabonnner automatiquement la sensibilité du capteur.
Configuration Manuelle	Si la fonction « Auto Calibration » n'est pas applicable au support, utilisez la fonction « Configuration Manuelle » pour définir la longueur du papier et la taille de l'espacement/BLINE, puis numérique le support/marque pour étabonnner la sensibilité du capteur.
Détection Seuil	Configure la sensibilité du capteur sur Effectué ou Auto.
Longueur Maxi.	Définit la longueur maximale pour l'étabonnage de l'étiquette.
Écart/seuil de marque noire	Règle la sensibilité de la détction de l'écart (espacement) sur les étiquettes pré-découpées ou la détction des marques noires.
BMark Transmitter (Émetteur Marque noire)	Définit le capteur de marque noire supérieur ou le capteur de marque noire inférieur comme émetteur principal.
	Action	Description
	Back Side (Verso)	La marque noire est au verso.
	Print Side (Côté imprimé)	La marque noire est sur le côté à imprimer.
Avancé	Définit la longueur minimale de papier et la longueur maximale d'espacement/BLINE pour étabonnner automatiquement la sensibilité du capteur.

7.3 Paramètres d'interface

Définissez les paramètres d'interface de l'imprimante.

7.3.1 Réglages de l'interface réseau

Réglez l'interface réseau sur Wi-Fi/Bluetooth ou Ethernet

Réglages	Description
Auto	Si le module Wi-Fi/Bluetooth est connecté avant la mise sous tension, l'imprimante est en mode de connexion Wi-Fi. Sinon, l'imprimante est en mode de connexion Ethernet.
Wi-Fi/Bluetooth	L'imprimante reste en mode de connexion Wi-Fi/Bluetooth.
Ethernet	L'imprimante reste en mode de connexion Ethernet.

Remarque

La connexion Wi-Fi/Bluetooth et la connexion Ethernet ne peuvent pas coexister. Veuillez utiliser l'une ou l'autre via ce réglage.

Il est également possible de changer ce réglage via une commande FBPL. Veuillez consulter le manuel FBPL si nécessaire.

Après le changement de ce réglage, l'imprimante redémarrera automatiquement.

7.3.2 Paramètres de communication

Définissez les paramètres RS-232 de l'imprimante.

Réglages	Description
Baud Rate	Définit le Baud Rate du standard RS-232.
Parité	Définit la Parité du standard RS-232.
Bits de Données	Définit les Bits de Données du standard RS-232.
Stop bits	Définit les Stop bits du standard RS-232.

7.3.3 Paramètres ethernet

Configurez la connexion Ethernet (filaire) de votre imprimante et vérifiez son état.

Lorsque Ethernet est connecté, l'icône Ethernet et l'adresse IP s'affichent sur l'écran comme indiqué ci-dessous.

Éléments	Description
Status	Vérifie l'adresse IP de la connexion Ethernet et le statut du paramètre Adresse Mac.
Configurer	DHCP : Active (Activé) ou désactive (Désactivié) le protocole de configuration dynamique de l'hôte (DHCP). IP Fixe : Définit l'adresse IP de l'imprimante, le masque de sous-réseau et la passerelle.

Remarque

Pour des informations sur l'installation d’un pilote d’imprimante, consultez la

section 5.1.4 Connexion à un réseau câble (Windows).

La connexion Wi-Fi/Bluetooth et la connexion Ethernet ne peuvent pas coexister.

Concernant la façon de changer de connexion, veuillez consulter le chapitre 7.3 ou le manuel FBPL.

Remarque

Pour utiliser le Wi-Fi, l'interface WLAN/BT en option (PA-WB-001) est requise.

La connexion Wi-Fi/Bluetooth et la connexion Ethernet ne peuvent pas coexister.

Concernant la façon de changer de connexion, veuillez consulter le chapitre 7.3 ou le manuel FBPL.

Configurez la connexion Wi-Fi de votre imprimante et vérifiez son état.

Pour utiliser cette fonction, définissez la configuration Entreprise avec Brother Printer Management Tool (BPM). Pour plus d'informations sur la configuration Wi-Fi en utilisant BPM, consultez le « Brother Printer Management Tool Quick Start Guide » (Guide de démarrage rapide de l'outil de gestion de l'imprimante Brother) sur la page Manuels de votre modèle à l'adresse support.brother.com.

Lorsque l'interface Wi-Fi est connectée, l'icône Wi-Fi et l'adresse IP s'affichent sur l'écran comme indiqué ci-dessous.

Remarque

Vérifiez que les paramètres réseau de votre imprimante et ceux de votre routeur/point d'accès sans fil sont correctement configurés. Pour plus d'informations, consultez la documentation fournie avec votre routeur/point d'accès sans fil ou contactez le fabricant de votre routeur, votre administrateur système ou fournisseur d'accès à Internet.

Élément	Description
Status	Vérifie l'adresse IP de la connexion Wi-Fi et le statut du paramètre Adresse Mac.
Configurer	DHCP : Active (Activé) ou désactive (Désactivé) le protocole de configuration dynamique de l'hôte (DHCP). IP Fixe : Définit l'adresse IP de l'imprimante, le masque de sous-réseau et la passerelle.
SSID	Définit leSSID (Nom du réseau).
Sécurité	Sélectionne le cryptage du réseau Wi-Fi.
Mot de Passe	Définit le mot de passer (Clé de réseau).

Remarque

Pour des informations sur l'installation d’un pilote d’imprimante, consultez la section 5.1.3 Connexion à un réseau Wi-Fi (Windows).

Remarque

Pour utiliser le Bluetooth, l'interface WLAN/BT en option (PA-WB-001) est requise.

La connexion Wi-Fi/Bluetooth et la connexion Ethernet ne peuvent pas coexister.

Concernant la façon de changer de connexion, veuillez consulter le chapitre 7.3 ou le manuel FBPL.

Configurez la connexion Bluetooth de votre imprimante, vérifiez son statut et réinitialisez le nom local de la connexion.

Activez la fonction Bluetooth pour permettre à votre appareil mobile de détecter votre imprimante et de s'y connecter.

Élément	Description
Status	Vérifie le statut du paramètre Bluetooth.
Nom Local	Réinitialise le nom local Bluetooth.
Code PIN	Définit le code PIN local pour le Bluetooth.

7.4 Paramètres avancés

Élément	Description
Langue	Spécifie la langue de l'écran.
Information Imprimante	Vérifie le numéro de série de l'imprimante, la distance imprimée (pouces/m), le nombre d'étiquettes imprimées et le nombre de coupes.
Initialisation	Réinitialise les paramètres par défaut de l'imprimante.
Contraste écran	Ajuste la luminosité de l'écran (les réglages varient de 0 à 100).
Calibration Ecran Tactile	Étalandne l'écran.
Date & Heure	Ajuste la date et l'heure affichées sur l'écran.
Securité	Définit le mot de passer pour verrouiller le menu ou les+favoris. Le mot de passage par défaut est 8888.
Niveau Bas Ruban	Définit le message d'advertissement de Niveau Bas Ruban. Par exemple, si vous définissez la valeur sur 30 m, lorsqu'elacapacité du ruban est inférieure à 30 m, l'icône s'affiche en rouge.
Print Head Maintn (Maintn Tête impression)	Vérifie les notifications de maintenance et d'état de la tête d'impression.
	Élément Description
	Alerte Active ou désactive l'ajretissement de nettoyage de la tête d'impression. Si ce paramètre est activé et que la tête d'impression a atteint la limite de distance du paramètre, un avertissement apparaît sur l'écran pour vous rappeler de nettoyer la tête d'impression. Le paramètre par défaut est « Désactiver » .
	RAZ Réinitialise l'ajretissement de distance de la tête d'impression après le nettoyage de celle-ci.
	Intervalle Définit la distance à partir de laquelle afficher l'ajretissement de nettoyage de la tête d'impression. Vous doivent activer « TPH warning lock » (Verrouillage avertissement TPH) pour utiliser cet élément. Le paramètre par défaut est 1 km.
Beep Touches	Active ou désactive la tonalité émise lorsque l'opérateur appuie sur un bouton.
Contactez nous	Affiche un code QR permettant d'accéder au Site internet Brother support à l'adresse support.brother.com à l'aide d'un apparéil mobile.

7.5 Gestionnaire fich.

Vérifiez la mémoire disponible de l'imprimante, affichez la liste des fichiers, supprimez les fichiers ou exécutez les fichiers qui sont enregistrés dans la mémoire DRAM/Flash/Card (Carte) de l'imprimante.

7.6 Fonctions de diagnostic

Élément	Description
Imprimer configuration	Imprime la configuration actuelle de l'imprimante. L'impression de la configuration contient un motif de test de la tête d'impression qui sert à vérifier la présence de points endommagés sur le composant chauffant de la tête d'impression.Pour plus d'informations, consultez la section 6.1.2 Calibrage du capteur de marques noires/d'espacement, autotest et entrée en mode Dump.
Mode DUMP	Capture les données en provenance du port de communication et imprime les données reçues par l'imprimante. En mode Dump, les caractères sont tous imprimés sur deux colonnes. Les caractères de la colonne de gauche proviennent du système de l'imprimante, et ceux de la colonne de droite correspondant à leur représentation hexadécimale. Ce mode vous permet de vérifier et de déboguer le programme.Pour plus d'informations, consultez la section 6.1.2 Calibrage du capteur de marques noires/d'espacement, autotest et entrée en mode Dump.RemarqueLe mode Dump nécessite une largeur papier de 101,6 mm.
Tête d'impression	Vérifie la présence de points visibles et contrôle la température de la tête d'impression.
Ecran	Vérifie l'état des couleurs de l'écran.
Cellule	Contrôle l'état de lecture et l'intensité des capteurs.
	Élément Description
	Echenillage Renvoie la valeur actuelle du capteur d'espacement.
	Marque Noire Renvoie la valeur actuelle du capteur de marques noires.
	Ruban Renvoie la valeur actuelle du capteur ruban.

Brother Printer Management Tool (BPM) est un outil intégré qui vous permet de :

• Vérifier l'état et les paramètres d'une imprimante
• Modifier les paramètres de l'imprimante
• Envoyer des commandes supplémentaires à une imprimante
• Télécharger des graphiques et des polices
• Créer une police bitmap d'imprimante
• Télécharger et mettre à jour le micrologiciel
• Configurer les paramètres Bluetooth et LAN sans fil (Wi-Fi)

À l'aide de cet outil, vous pouvez également vérifier l'état et les paramètres de votre imprimante pour corriger tout problème.

8.1 Démarrer BPM

Double-cliquez sur icône de BPM

pour démarrer le logiciel.

L'écran principal de BPM vous permet d'accéder aux options suivantes :

• Configuration imprimante Gestion fich.
• Outil commande
• Config RTC
• Fonction imprimante Gest. polices Bitmap

Pour plus d'informations, consultez le « Brother Printer Management Tool Quick Start Guide » (Guide de démarrage rapide de l'outil de gestion de l'imprimante Brother) sur la page Manuels de votre modèle à l'adresse support.brother.com.

8.2 Étalandnage automatique du capteur papier à l'aide de BPM

Utilisez BPM pour définir le type de capteur papier (capteur de marques noires ou d'espacement) et établir le capteur sélectionné.

Capteur d'espacement	Capteur de marques noires

Le capteur d'espacement (capteur transmissif) détecte le début de l'étiquette et l'imprimante fait avancer celle-ci vers la bonne position.

Le capteur de marques noires (capteur réfléchissant) détecte la marque et l'imprimante fait avancer le support vers la bonne position.

1. Assurez-vous que le support est déjà installé et que la tête d'impression est fermée. (Voir la section 3.4 Chargement du support.)
2. Mettez l'imprimante sous tension.
3. Démarrez BPM.
4. Cliquez sur le bouton Fonction imprimante.
5. Cliquez sur le bouton Étalonner.
6. Sélectionnez le type de capteur de support et cliquez sur Étalonner.

9. Spécifications du produit

Écran
Écran LCD	(TJ-4420TN, TJ-4520TN, TJ-4620TN) écran TFT couleur 320 px × 240 px, 3.5" (TJ-4422TN, TJ-4522TN) écran tactile résistif couleur 16 bits, 480 px × 272 px, avec rétroéclairage
LED 1 voyant d'alimentation (3 couleurs : vert, rouge, orange)
Impression
Méthode d'impression Transfert thermique et thermique direct
Largeur d'impression maximale	104 mm
Longueur d'impression maximale	(TJ-4420TN/TJ-4422TN) 25 400 mm (TJ-4520TN/TJ-4522TN) 11 430 mm (TJ-4620TN) 2540 mm
Vitesse d'impression maximale	(TJ-4420TN/TJ-4422TN) 356 mm/seconde (TJ-4520TN/TJ-4522TN) 305 mm/seconde (TJ-4620TN) 152 mm/seconde
Résolution d'impression	(TJ-4420TN/TJ-4422TN) 203 dpi (TJ-4520TN/TJ-4522TN) 300 dpi (TJ-4620TN) 600 dpi
Taille
Dimensions	(TJ-4420TN/TJ-4520TN/TJ-4620TN)276 mm (L) × 326 mm (H) × 502 mm (D)(TJ-4422TN/TJ-4522TN)276 mm (L) × 412 mm (H) × 502 mm (D)
Poids	(TJ-4420TN/TJ-4520TN/TJ-4620TN)Environ 15,35 kg(TJ-4422TN/TJ-4522TN)Environ 18,93 kg
Interface
USB USB Ver. 2.0 (Haute vitesse) (Type B)
Série RS-232
LAN filaire	10/100 Mbit/s
Port USB hôte	Autonome : Clavier USB, scanner USBStockage : Pilote clé USB
Bluetooth (en option)	Module Wi-Fi et Bluetooth coexistant
Bluetooth	Bluetooth Ver. 5.0SPP (Bluetooth Classic), GATT (Bluetoothasse consommation)
Wi-Fi (en option) IEEE 802.11a/b/g/n
Sécurité Wi-Fi	Ouvert, WEP ouvert, WPA-PSK/WPA2 (AES et TKIP)- 802.11i- WPA2-Enterprise : EAP-FAST, EAP-TTLS, EAP-TLS, PEAPv0
Environnement
Température	Utilisation : 0 °C à 40 °CStockage : -40 °C à 60 °C
Humidité	Utilisation : 25 % à 85 % (sans condensation)Stockage : 10 % à 90 % (sans condensation)
Bloc d'alimentation
Bloc d'alimentation	Bloc d'alimentation à interrupteur interne• Entrée : 100 V à 240 V CA, 4,0 A à 2,0 A, 50 Hz à 60 Hz• Sortie : 5 V CC, 5,0 A ; 24 V CC, 7,0 A ; 36 V CC, 1,4 A ; Total 243 W
Spécifications du papier
Type de support	Continu, pré-découpé, marque noire, pli, encoche, perforé, étiquette classique, étiquette d'instructions Mode Prédécol.: papier couché ordinaire
Type d'enroulement Enroulement extérieur
Largeur du support	20 mm à 114 mm
Épaisseeur de support	0,06 mm à 0,28 mm
Diamètre extérieur du rouleau (maximum)	203,2 mm
Taille de noyau	38,1 mm à 76,2 mm
Capteur papier Espacement (transmissif), marque noire (réflectif)
Spécifications du ruban
Longueur	600 m de long, diamètre externe max 90 mm
Taille de noyau	25,4 mm (encre recouverte à l'extérieur ou à l'intérieur)
Largeur du ruban	25,4 mm à 114,3 mm
Autres
Cutter	Option Cutter à haut débit (type guillotine à découpe complète), (Non replaignable par l'utilisateur)1
Séparateur d'étiquettes	Option Séparateur d'étiquettes (Non replaignable par l'utilisateur)1
Codes-barres pris en charge	• Codes-barres 1D Code 11 (USD-8), Code 39, Code 93, Code 128 avec subsets A/B/C, UPC-A, UPC-E, EAN-8, EAN-13, UPC et EAN 2- ou extensions à 5 chiffres, GS1-128 (UCC/EAN-128), MSI, Plessey, POSTNET, Standard 2 sur 5 (IATA), Industrial 2 sur 5, Entrelacé 2 sur 5, ITF-14, EAN-14, LOGMARS, Codabar (NW-7), Planet, Telepen, Deutsche Post Identcode, Deutsche Post Leitcode, Datalogic 2 sur 5 (China Post) • Codes-barres 2D CODABLOCK F, PDF417, Code 49, GS1 DataMatrix, MaxiCode, QR Code, TLC39, MicroPDF417, GS1 DataBar (RSS), Aztec Code
Commande de contrôle de l'imprimante	FBPL-EZD (Compatible avec FBPL II, EPL II, ZPL II, DPL)FBPL-EZS (Compatible avec FBPL II, EPL II, ZPL II, SBPL)
Policies intégrées	• Polices bitmap alphanumericiques 8 bits • Moteur de police Monotype Imaging® TrueType avec une police vectorielle CG Triumvirate Bold Condensed

Seuls les revendeurs Brother sont autorisés à remplacer des accessoires.

9.1 Cartes microsd recommandées

Classe de carte microSD	Capacité Fabricant agréé
Classe 4 V2.0	4 Go Transcend
	8 Go Transcend
Classe 10 V3.0 UHS-I	16 Go	Transcend
		Sandisk
	32 Go Transcend
Classe 10 V3.0	16 Go	Kingston
Classe 4 V2.0	16 Go	Sandisk

Remarque

• Vérifiez que votre carte microSD utilise le système de fichiers DOS FAT.
• Les noms des dossiers et des fichiers stockés sur la carte microSD doivent être au format 8.3.
• Vous devez acheter un adaptateur de carte miniSD ou SD séparément.

10.1 Problèmes courants

Ce chapitre explique comment résoudre les problèmes typiques que vous pourriez rencontrer en utilisant l'imprimante. En cas de problème avec l'imprimante, vérifiez tout d'abord que vous avez correctement effectué les tâches suivantes.

Si vous rencontrez encore des problèmes, contactez le service clientèle du fabricant du produit ou votre revendeur local.

Problème	Cause possible	Solution
Levoyant LED n'est pas allumé.	Le cordon d'alimentation est mal branché.	Assurez-vous que l'imprimante est bien branchée sur la prise électrique via le cordon d'alimentation.
	L'interrupteur est en position Arrêt.	Mettez l'imprimante sous tension.
Mémoire pleine (DRAM/Flash/Card (Carte)).	La mémoire DRAM/Flash/Card (Carte) de l'imprimante est pleine.	Supprimez les fichiers inutilisés de la mémoire DRAM/Flash/Card (Carte).
La carte microSD ne peut pas être utilisée.	La carte microSD est endommagée.	Utilisez une autre carte microSD.
	La carte microSD n'est pas insérée correctement.	Insérez à nouveau la carte microSD.
	La carte microSD a été fabriquée par un fabricant non agréé.	Pour les specifications des cartes microSD prises en charge et les fabricants de cartes microSD agrées, consultez la section 9.1 Cartes microSD recommendées.
Pas d'impression.	Le cable série ou USB n'est pas connecté correctement.	Rebranchez le cable série ou USB.
	L'appareil sans fil est peut-être mal connecté à l'imprimante.	Réinitialisé les paramètres sans fil de l'appareil et configurer à nouveau ce dernier.
	Le cable série ou USB est peut-être endommagé.	Essayez un autre cable.
	Le port spécifique dans le pilote Windows n'est pas correct.	Spécifiez le bon port.
	La tête d'impression a peut-être besoin d'être nettoyée.	Nettoyez la tête d'impression.
	Votre programme personnelisé ne contient peut-être pas les commandes requisés.	Assurez-vous que votre programme contienne la commande PRINT à la fin du fichier et un CRLF à la fin de chaque ligne de commande.
Pas d'impression sur l'étiquette.	Le ruban/support est mal chargeé.	Rechargez le ruban/support.
		Vérifiez que le ruban d'encre est placé à laonne position.
	Le ruban/support est incompatible.	Installes le bon ruban/support.
Problème Cause	possible Solution
	L'obscurité/la densité d'impression est mal configurée.	Réglez l'obscurité/la densité d'impression.
Mauvaise qualité d'impression.	Le ruban/support est mal chargé.	Rechargez le ruban/support.
	De la poussière ou de l'adhésif se trouve sur la tête d'impression.	Nettoyez la tête d'impression.
		Nettoyez le rouleau de platine.
	La densité d'impression est mal configurée.	Ajustez la densité d'impression et la vitesse d'impression.
	La tête d'impression est endommagée.	Exécutez l'autotest de l'imprimante et cherchez la présence de points manquants dans le modulo de test de la tête d'impression.
	Le ruban/support est incompatible.	Installez le bon ruban/support.
	La tension de la tête d'impression n'est pas régliée correctement.	Utilisez le bouton de réglage de la tension de la tête d'impression pour régler la tension de la tête d'impression. (Voir la section 4. Améliorer la qualité d'impression.)
		Le levier de libération n'est pas verrouillé en position.
Impression incomplète à gauche ou à droite de l'étiquette.	La taille d'étiquette n'est pas spécifique correctement.	Vérifiez que la taille d'étiquette est bien configurée.
Étiquettes vides avec des lignes grises.	La tête d'impression est sale.	Nettoyez la tête d'impression.
	Le rouleau de platine est sale.	Nettoyez le rouleau de platine. (Voir la section 11. Maintenance.)
Impression irrégulière.	L'imprimaTE est en mode Dump hexadecimal.	Allumez puis éteignez l'imprimaTE pour ignorer le mode Dump. (Voir la section 6.1.2 Calibrage du capteur de marques noires/d'espacement, autotest et entrée en mode Dump.)
	La communication RS-232 de l'imprimaTE n'est pas régliée correctement.	Vérifiez que les paramètres RS-232 de l'imprimaTE sont régliés correctement. Pour plus d'informations, consultez la section 7.3.2 Paramètres de communication.
Les étiquettes sont mal alimentées (déformées) lors de l'impression.	Le guide de support ne touche pas le bord du support.	Si l'étiquette se déplace vers le côte droit, déplacez le guide d'étiquettes avant vers la gauche.
		Si l'étiquette se déplace vers le côte gauche, déplacez le guide d'étiquettes avant vers la droite.
Les étiquettes sont ignorées lors de l'impression.	La taille d'étiquette n'est pas spécifique correctement.	Vérifiez que la taille d'étiquette est bien configurée.
	La sensibilité du capteur n'est pas définie correctement.	Étalonné le capteur d'espacement manuellement ou automatiquement. (Voir la section 7.2 Paramètres du capteur.)
	Le capteur papier est sale.	Nettoyez le capteur de marques noires/d'espacement avec de l'air comprimé ou un aspirateur.
Il y a des pris sur le ruban. La tension de la tête d'impression n'est pas réglée correctement.	Utilisez le bouton de réglage de la tension de la tête d'impression pour régler la tension de la tête d'impression. (Voir la section 4. Améliorer la qualité d'impression.)
Le ruban est mal installé.	Réinstallé le ruban. Pour installer le rouleau de ruban, consultez la section 3.2 Chargement du ruban.
Le support est mal installé.	Réinstallé le rouleau d'étiquettes. Pour installer le rouleau d'étiquettes, consultez la section 3.4 Chargement du support.
L'obscurité/la densité d'impression n'est pas configurée correctement.	Ajustez l'obscurité/la densité d'impression pour améliorer la qualité d'impression.
Le support n'avance pas correctement.	Assurez-vous que le guide d'étiquettes avant touche le bord des embouts de guidage de support.
L'heure RTC est incorrecte au redémarge de l'imprimante.	La pile bouton s'est délogée. La pile bouton est vide.	Contactez le service clientèle du fabricant du produit ou votre revendeur local.
Le côté gauche de la position d'impression est incorrect.	La taille d'étiquette est mal configurer.	Définissez la bonne taille d'étiquette.
	Le paramètre D'écalage X est incorrect.	Réglez le paramètre D'écalage X. Pour plus d'informations, consultez 7.1.1 Paramètres FBPL.
La position d'impression des petites étiquettes n'est pas correcte.	La sensibilité du capteur papier n'est pas définie correctement.	Étalandnez à nouveau la sensibilité du capteur.
	La taille d'étiquette est incorrecte.	Définissez les bonnes tailles d'étiquette et d'espacement.
	Le paramètre D'écalage Y est incorrect.	Réglez le paramètre D'écalage Y. Pour plus d'informations, consultez 7.1.1 Paramètres FBPL.
	Le paramètre de décalage vertical du pilote est incorrect.	Si vous utilisez le logiciel BarTender, réglez D'écalage vertical dans le pilote.

10.2 Messages d'erreur

Lorsqu'une erreur se produit, l'écran affiche le message d'erreur approprié.

Message d'erreur	Cause possible	Solution
Tête Ouverte	La tête d'impression est ouverte.	Fermez la tête d'impression.
Absence Ruban	Le ruban est terminé. Installez un nouveau rouleau de ruban. Pour installer un nouveau rouleau de ruban, consultez la section 3.2 Chargement du ruban.
	Le ruban est mal installé.	Réinstallé le ruban. Pour installer le rouleau de ruban, consultez la section 3.2 Chargement du ruban.
Absence Papier	Le rouleau d'étiquettes est terminé.	Installez un nouveau rouleau d'étiquettes. Pour installer un nouveau rouleau d'étiquettes, consultez la section 3.4 Chargement du support.
	L'étiquette est mal installée. Réinstallez le rouleau d'étiquettes. Pour installer le rouleau d'étiquettes, consultez la section 3.4 Chargement du support.
	Le capteur de marques noires/ d'espacement n'est pas étalonné.	Étalonnez le capteur de marques noires/d'espacement.
Bourrage Papier	Le capteur de marques noires/ d'espacement n'est pas étalonné.	Étalonnez le capteur de marques noires/d'espacement.
	La taille d'étiquette n'est pas définie correctement.	Définissez la taille d'étiquette correctement.
	Un bourage papier s'est produit dans l'imprimante.	Retirez le papier bourré.
Prendre Étiquette	Le Mode Prédécol. est activé.	Retirez l'étiquette.

11. Maintenance

Nous vous conseillons de nettoyer régulièrement votre imprimante pour préserver ses performances.

Matériel de nettoyage recommandé :

Coton-tige - Chiffon doux non pelucheux - Aspirateur/Souffleuse Air comprimé - Alcool isopropylique ou d'éthanol

Pièce de l'imprimante	Méthode de nettoyage Intervalle
Tête d'impression	1. Éteignez l'imprimante. 2. Laissez la tête d'impression refroidir au moins une minute. 3. Essuyez la tête d'impression avec un coton-tige humecté d'alcool isopropylique ou d'éthanol.	Nettoyez la tête d'impression lorsque vous changez de rouleau d'étiquettes.
	Surface de la tête d'impression Tête d'impression Coton-tige Tête d'impression Surface de la tête d'impression
Rouleau de platine	1. Éteignez l'imprimante. 2. Tournez le rouleau de platine et essuyez-le soigneusement avec un chiffon doux non pelucheux ou un coton-tige humecté d'alcool isopropylique ou d'éthanol.	Nettoyez le rouleau de platine lorsque vous changez de rouleau d'étiquettes.
Barre de décollage	Essuyez avec un chiffon doux non pelucheux, humecté d'alcool isopropylique ou d'éthanol.	Au besoin.
Capteur	Utilisez de l'air comprimé ou un aspirateur. Tous les mois.
Extérieur	Essuyez l'extérieur de l'imprimante avec un chiffon doux non pelucheux, humecté d'eau.	Au besoin.
Intérieur	Utilisez unerosse ou un aspirateur. Au besoin.

Remarque

• Ne touchez pas la tête d'impression. Si vous la touchez, nettoyez-la comme décrit ci-dessus.
• N'utilisez pas d'alcool médical, car cela pourrait endommager la tête d'impression. Utilisez de l'alcool isopropylique ou d'éthanol conformément aux instructions de sécurité du fabricant, le cas échéant.
• Afin de conserver les performances, nous vous recommandons de nettoyer la tête d'impression et les capteurs chaque fois que vous installez un nouveau ruban.

Important

Mettez au rebut en toute sécurité les imprimantes, composants et fournitures que vous ne prévoyez plus d'utiliser. Assurez-vous qu'il n'y a pas de bourrage papier dans l'imprimante, et détruisez le ruban de transfert thermique s'il a conservé des impressions visibles.
