FF81PFF91P - Débitmètre liquide Fantini Cosmi - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Débitmètre liquide
Marque	Fantini Cosmi
Modèle	FF81P (G1" à G4") et FF91P (G1/2" à G2")
Matériau du boîtier	Thermoplastique antichoc avec vis imperdables
Type de palette	Résine thermoplastique non toxique (G4 pour FF81P, G2 pour FF91P)
Presse-câble	Nylon G 3/8"
Classe de protection	2 (double isolation)
Raccords électriques	Faston 6,3 mm (inclus)
Réglage du point d'intervention	Vis de calibrage
Normes	CEI EN 60947-5-1
Type de contact	Micro-interrupteur unipolaire SPDT
Tension nominale d'isolation (Ui)	380 V~
Courant nominal de service (Ith)	10 A
Courant nominal d'utilisation (Ie)	220-250 V~
Charge résistive (AC-12)	10 A
Pression maximale de fonctionnement	10 bar
Température d'utilisation	0 à 100 °C (85 °C max pour eau potable)
Degré de protection	IP54
Poids unitaire	FF81P : 0,36 kg ; FF91P : 0,25 kg
Entretien et nettoyage	Aucun entretien particulier. Nettoyer avec un chiffon sec.
Sécurité	Double isolation (classe II)
Pièces détachées	Micro-interrupteur et jeu de palettes disponibles
Réparabilité	Réparation possible par un professionnel

FOIRE AUX QUESTIONS - FF81PFF91P Fantini Cosmi

Comment installer le débitmètre FF81P/FF91P ?

Installez le débitmètre sur une conduite horizontale avec le flux dans le sens indiqué sur le boîtier. Utilisez les presse-câbles et raccords Faston fournis. Serrez les vis imperdables du boîtier. Respectez les diamètres de tube indiqués (G1/2" à G4" selon le modèle).

Comment régler le point d'intervention du débitmètre ?

Utilisez la vis de calibrage située sur le boîtier. Tournez-la dans le sens horaire pour augmenter le seuil de déclenchement, antihoraire pour le diminuer. Les valeurs de calibrage sont indiquées dans le tableau des caractéristiques.

Quelle est la pression maximale de fonctionnement ?

La pression maximale de fonctionnement est de 10 bar pour les deux modèles FF81P et FF91P.

Peut-on utiliser ce débitmètre pour l'eau potable ?

Oui, mais la température maximale conseillée pour l'eau potable est de 85 °C au lieu de 100 °C. La palette en résine thermoplastique non toxique convient.

Que faire si le débitmètre ne commute pas ?

Vérifiez le raccordement électrique sur les Faston 6,3 mm. Assurez-vous que le débit est suffisant pour atteindre le seuil de calibrage. Contrôlez l'état du micro-interrupteur et remplacez-le si nécessaire.

Comment nettoyer le débitmètre ?

Nettoyez l'extérieur du boîtier avec un chiffon sec et non abrasif. Ne pas utiliser de produits chimiques. Aucun entretien interne n'est nécessaire.

Quels sont les diamètres de tube compatibles ?

Pour le FF81P : G1", G2", G3", G4". Pour le FF91P : G1/2", G1", G1 1/2", G2". Les palettes sont prédécoupées avec repères.

Quelle est la température maximale d'utilisation ?

La température d'utilisation est de 0 à 100 °C (85 °C max pour l'eau potable).

Comment raccorder électriquement le débitmètre ?

Utilisez les connecteurs Faston 6,3 mm fournis. Le micro-interrupteur SPDT commute : flux en augmentation ouvre C-NC et ferme C-NO ; flux en diminution ouvre C-NO et ferme C-NC. Respectez la tension nominale (Ui 380V~) et le courant (Ith 10A).

Le débitmètre est-il réparable ?

Oui, les pièces détachées comme le micro-interrupteur et le jeu de palettes sont disponibles. La réparation doit être effectuée par un professionnel qualifié.

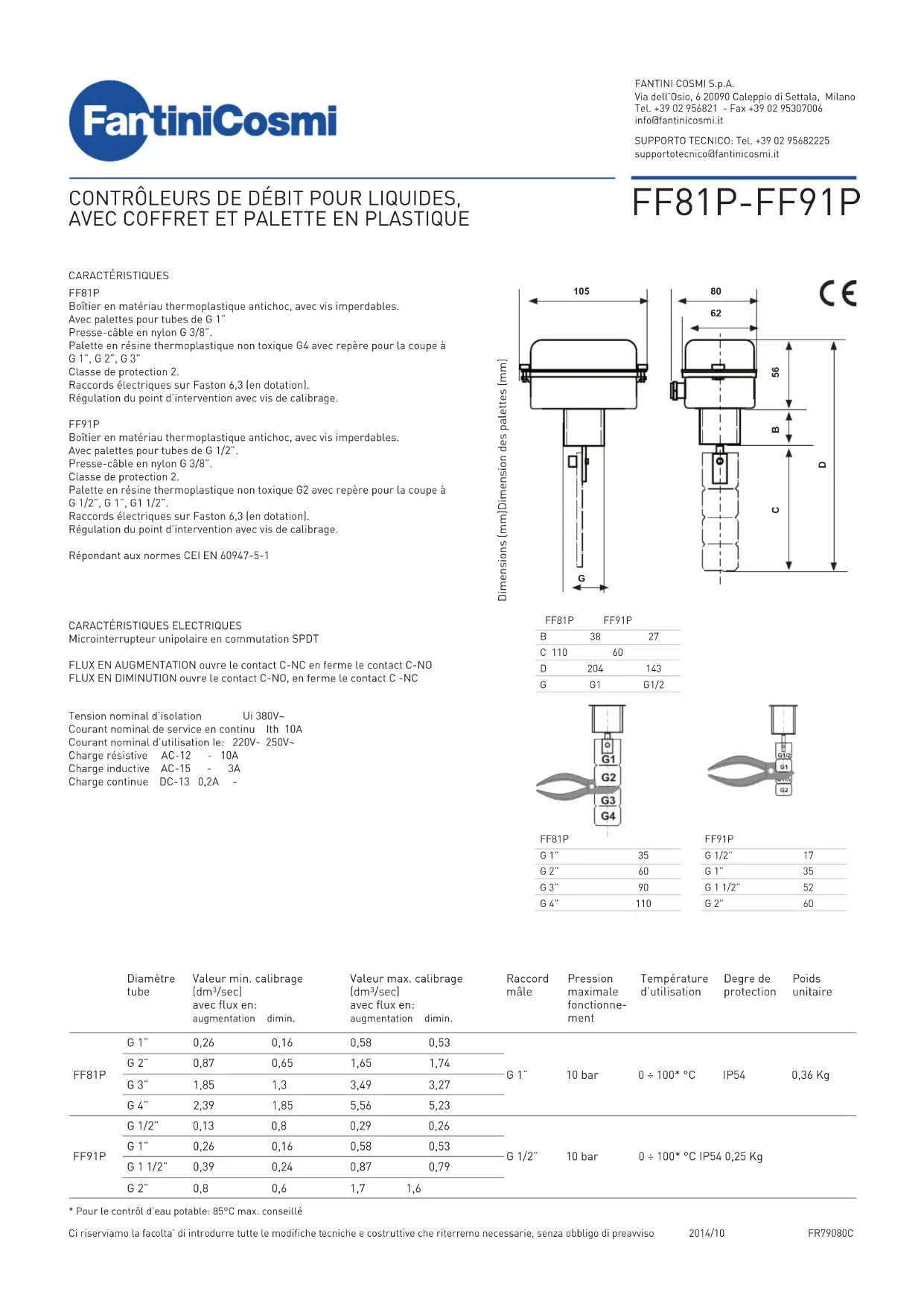

MODE D'EMPLOI FF81PFF91P Fantini Cosmi

Boîtier en matériau thermoplastique antichoc, avec vis imperdables.

Avec palettes pour tubes de G 1'

Presse-câble en nylon G 3/8"

Palette en résine thermoplastique non toxique G4 avec repère pour la coupe à G 1", G 2", G 3"

Classe de protection 2.

Raccords électriques sur Faston 6,3 (en dotation).

Régulation du point d'intervention avec vis de calibrage.

FF91P

Boîtier en matériau thermoplastique antichoc, avec vis imperdables.

Avec palettes pour tubes de G 1/2".

Presse-câble en nylon G 3/8".

Classe de protection 2.

Palette en résine thermoplastique non toxique G2 avec repère pour la coupe à G 1/2", G 1", G1 1/2".

Raccords électriques sur Faston 6,3 (en dotation).

Régulation du point d'intervention avec vis de calibrage.

Répondant aux normes CEI EN 60947-5-1

CARACTÉRISTIQUES ELECTRIQUES

Microinterrupteur unipolaire en commutation SPDT

FLUX EN AUGMENTATION ouvre le contact C-NC en ferme le contact C-NO

FLUX EN DIMINUTION ouvre le contact C-NO, en ferme le contact C-NC

Tension nominal d'isolation Ui 380V\~

Courant nominal de service en continu Ith 10A

Courant nominal d'utilisation le: 220V- 250V\~

Charge résistive AC-12 - 10A

	Diamètre tube	Valeur min. calibrage (dm3/sec) avec flux en: augmentation	dimin.	Valeur max. calibrage (dm3/sec) avec flux en: augmentation	dimin.	Raccord mâle	Pression maximale fonctionnement	Température d'utilisation	Degree de protection	Poids unitaire
FF81P	G 1"	0,26	0,16	0,58	0,53	G 1"	10 bar	0 ÷ 100* °C	IP54	0,36 Kg
	G 2"	0,87	0,65	1,65	1,74
	G 3"	1,85	1,3	3,49	3,27
	G 4"	2,39	1,85	5,56	5,23
FF91P	G 1/2"	0,13	0,8	0,29	0,26	G 1/2"	10 bar	0 ÷ 100* °C	IP54 0,25 Kg
	G 1"	0,26	0,16	0,58	0,53
	G 1 1/2"	0,39	0,24	0,87	0,79
	G 2"	0,8	0,6	1,7	1,6

* Pour le contrôl d'eau potable: 85°C max. conseillé
