A70 - Interrupteur à flotteur Fantini Cosmi - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur à flotteur tripolaire
Marque	Fantini Cosmi
Modèle	A70
Utilisation	Contrôle de remplissage ou vidage de réservoirs ouverts
Matériau du boîtier	Thermoplastique antichoc
Matériau des parties métalliques	Acier zincohydraté
Matériau du flotteur	Moplen
Matériau du câble	Nylon
Matériau du contrepoids	Thermoplastique antichoc et antiacide
Degré de protection	IP30
Température maximale du fluide	50 °C
Tension nominale d'isolation (Ui)	415 V
Courant thermique (Ith)	20 A
Courant nominal (AC-3)	9 A
Puissance contrôlée (moteurs triphasés AC-3)	220/240 V : 2,2 kW (3 CV) ; 380/415 V : 4 kW (5,5 CV)
Type de contacts	Alliage d'argent
Nombre de pôles	3 (tripolaire)
Presse-étoupes	2 x G 1/2
Plage de réglage du niveau	50 à 750 mm
Fonctions	Remplissage ou vidage (sélectionnable)
Fixation	Étrier latéral (montage à gauche ou droite)
Raccordement à la terre	Oui
Marquage	CE
Dimensions (H x L x P)	85 x 106 x 35 mm (approx)
Poids	200 g (approx)
Entretien	Nettoyage périodique, vérification du câble et des joints
Réparabilité	Pièces détachées disponibles (flotteur, contrepoids, etc.)

FOIRE AUX QUESTIONS - A70 Fantini Cosmi

Comment configurer l'interrupteur en mode remplissage ou vidage ?

Pour le mode vidage, placez le pivot 1 et le contrepoids 2 sur la lettre B. Pour le mode remplissage, placez-les sur la lettre A et desserrez complètement l'écrou C.

Quelle est la plage de réglage du niveau d'eau ?

Le niveau est réglable de 50 à 750 mm selon le modèle A70.

Quel type de fluide peut être contrôlé ?

L'appareil est conçu pour contrôler le niveau d'eau dans des réservoirs ouverts.

Quelle est la température maximale du fluide ?

La température maximale du fluide contrôlé est de 50 °C.

Puis-je utiliser cet interrupteur avec un moteur monophasé ?

Oui, pour les moteurs monophasés, ne connectez que deux pôles de l'interrupteur tripolaire.

Quel est le degré de protection IP30 ?

IP30 signifie que l'appareil est protégé contre les corps solides de plus de 2,5 mm (outils, fils) mais n'est pas protégé contre l'eau.

Comment installer l'étrier de fixation ?

L'étrier latéral peut être monté à gauche ou à droite de l'appareil selon votre installation.

Quels sont les matériaux du flotteur et du câble ?

Le flotteur est en moplen, le câble en nylon et le contrepoids en thermoplastique antichoc et antiacide.

Quelle est la puissance maximale des moteurs triphasés pouvant être contrôlée ?

En AC-3, la puissance contrôlée est de 2,2 kW (3 CV) sous 220/240 V et 4 kW (5,5 CV) sous 380/415 V.

Comment entretenir l'interrupteur à flotteur ?

Nettoyez périodiquement l'appareil et vérifiez l'état du câble et des joints pour garantir son bon fonctionnement.

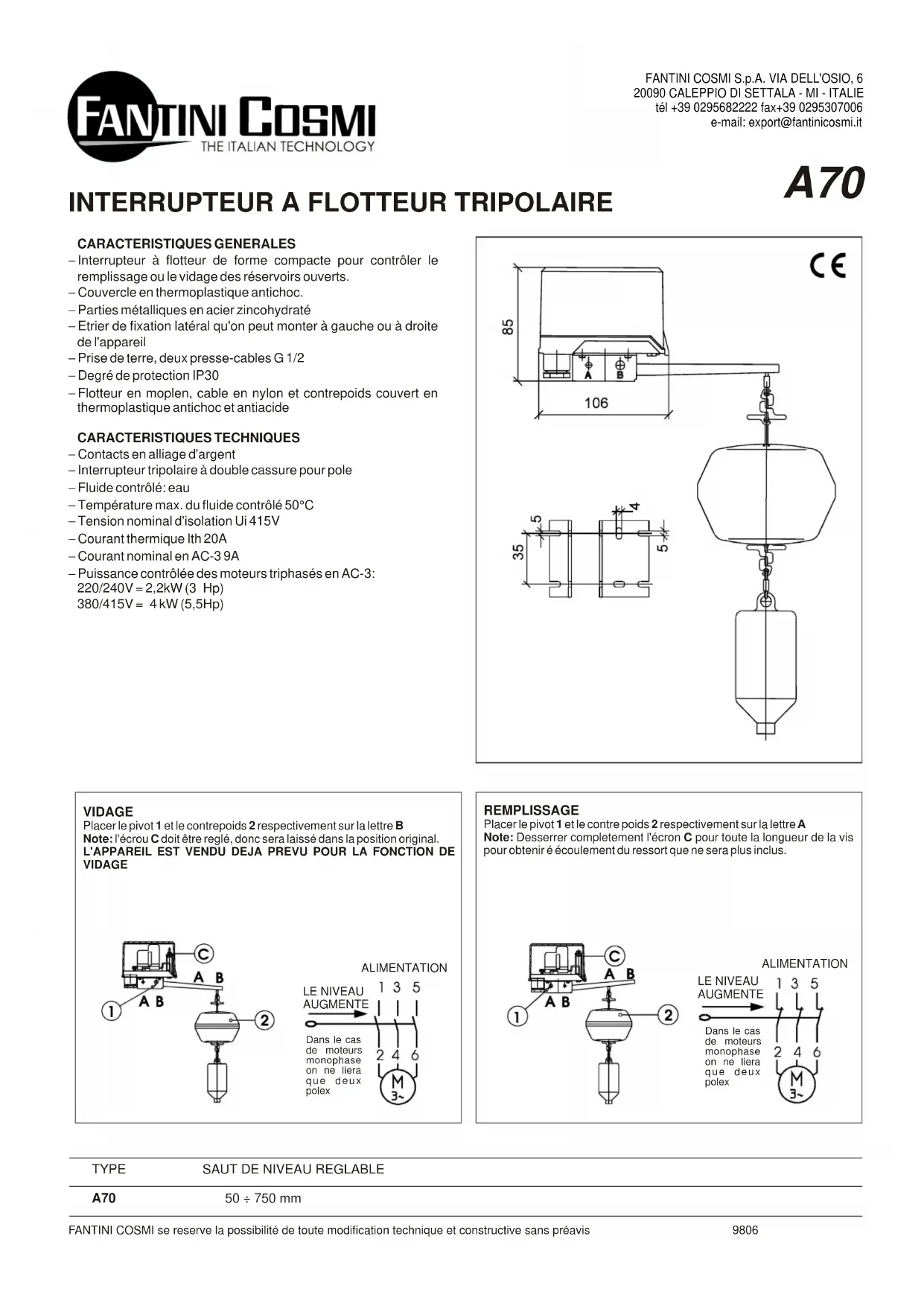

MODE D'EMPLOI A70 Fantini Cosmi

INTERRUPTEUR A FLOTTEUR TRIPOLAIRE

A70

CARACTERISTIQUES GENERALES

• Interrupteur à flotteur de forme compacte pour contrôler le remplissage ou le vidage des réservoirs ouverts.
  – Couvercle en thermoplastique antichoc.
• Parties métalliques en acier zincohydraté
  – Etrier de fixation latéral qu'on peut monter à gauche ou à droite de l'appareil
  – Prise de terre, deux presse-cables G 1/2
  – Degré de protection IP30
• Flotteur en moplen, cable en nylon et contrepoids couvert en thermoplastique antichoc et antiacide

CARACTERISTIQUES TECHNIQUES

• Contacts en alliage d'argent
• Interrupteur tripolaire à double cassure pour pole
• Fluide contrôlé: eau
  – Température max. du fluide contrôlé 50°C
  – Tension nominal d'isolation Ui 415V
  – Courant thermique Ith 20A
  – Courant nominal en AC-3 9A
  – Puissance contrôlée des moteurs triphasés en AC-3:
  220/240V = 2,2kW (3 Hp)
  380/415V = 4 kW (5,5Hp)

VIDAGE

Placer le pivot 1 et le contrepoids 2 respectivement sur la lettre B

Note: l'écrou C doit être réglé, donc sera laissé dans la position original.

L'APPAREIL EST VENDU DEJA PREVU POUR LA FONCTION DE VIDAGE

ALIMENTATION

REMLISSAGE

Placer le pivot 1 et le contre poids 2 respectivement sur la lettre A

Note: Desserrer complètement l'écron C pour toute la longueur de la vis pour obtenir é écoulement du ressort que ne sera plus inclus.

ALIMENTATION

TYPE

SAUT DE NIVEAU REGLABLE

A70

50 ÷ 750 mm
