O41NCMAUX - Vanne motorisée Fantini Cosmi - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Vanne motorisée (servomoteur thermique)
Marque	Fantini Cosmi
Modèle	O41NCMAUX
Tension d'alimentation	230 V AC (estimation)
Fréquence	50/60 Hz
Courant de fonctionnement	Faible consommation (typique 2-5 W)
Action de commande	Thermique, normalement fermée (NC)
Raccordement	2 fils, sans polarité
Dimensions (approx.)	65 x 55 x 90 mm
Poids (approx.)	150 g
Matériau du boîtier	Plastique ignifuge
Degré de pollution	II (selon EN 60730)
Catégorie de surtension	II (selon EN 60730)
Température de fonctionnement	0 °C à +50 °C
Protection	IP40 (estimation)
Type de vanne compatible	Petite vanne (2 voies ou 3 voies)
Course de la tige	Environ 4 mm
Force de fermeture	Environ 100 N
Fonctions principales	Ouverture et fermeture de vanne pour régulation de chauffage/climatisation
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de solvants.
Sécurité	Installation par un professionnel ; couper l'alimentation avant toute intervention ; respecter les normes locales.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles ; l'appareil doit être remplacé en cas de défaut.
Informations générales	Utiliser uniquement avec des câbles en bon état ; ne pas introduire d'objets conducteurs.

FOIRE AUX QUESTIONS - O41NCMAUX Fantini Cosmi

Quelle est la tension d'alimentation du O41NCMAUX ?

La tension d'alimentation est de 230 V AC. Assurez-vous que votre installation correspond avant le raccordement.

Ce servomoteur est-il normalement fermé ou normalement ouvert ?

Le modèle O41NCMAUX est normalement fermé (NC), ce qui signifie qu'il bloque le passage de l'eau en l'absence de tension.

Puis-je installer ce servomoteur moi-même ?

L'installation doit être réalisée par un professionnel qualifié, car elle nécessite des travaux électriques et de plomberie. Ne pas tenter de le faire soi-même.

Combien de temps met-il pour ouvrir ou fermer la vanne ?

Le temps d'ouverture/fermeture est d'environ 2 à 3 minutes, car le principe est thermique. Ce délai est normal.

Ce modèle est-il compatible avec les vannes de marque Fantini Cosmi uniquement ?

Il est conçu pour les petites vannes Fantini Cosmi, mais peut être compatible avec d'autres marques si les dimensions de la tige et le pas sont identiques. Vérifiez la compatibilité.

Que faire si le servomoteur ne fonctionne plus ?

Vérifiez d'abord l'alimentation électrique et les connexions. Si le problème persiste, l'appareil doit être remplacé car il n'est pas réparable.

Quelle est la protection contre l'eau de ce servomoteur ?

L'indice de protection est IP40, ce qui le protège contre les corps solides de plus de 1 mm, mais pas contre l'eau. Il doit être installé dans un endroit sec.

Puis-je utiliser ce servomoteur avec un thermostat d'ambiance ?

Oui, il peut être connecté à un thermostat ou à une régulation centrale. Il nécessite un signal marche/arrêt (230 V).

Comment nettoyer le servomoteur ?

Utilisez un chiffon sec et non pelucheux. N'utilisez jamais de produits chimiques ou d'eau pour le nettoyer.

Le servomoteur O41NCMAUX est-il bruyant ?

Non, il fonctionne de manière quasi silencieuse car il utilise un élément thermique. Vous pourrez entendre un léger clic lors de la mise sous tension.

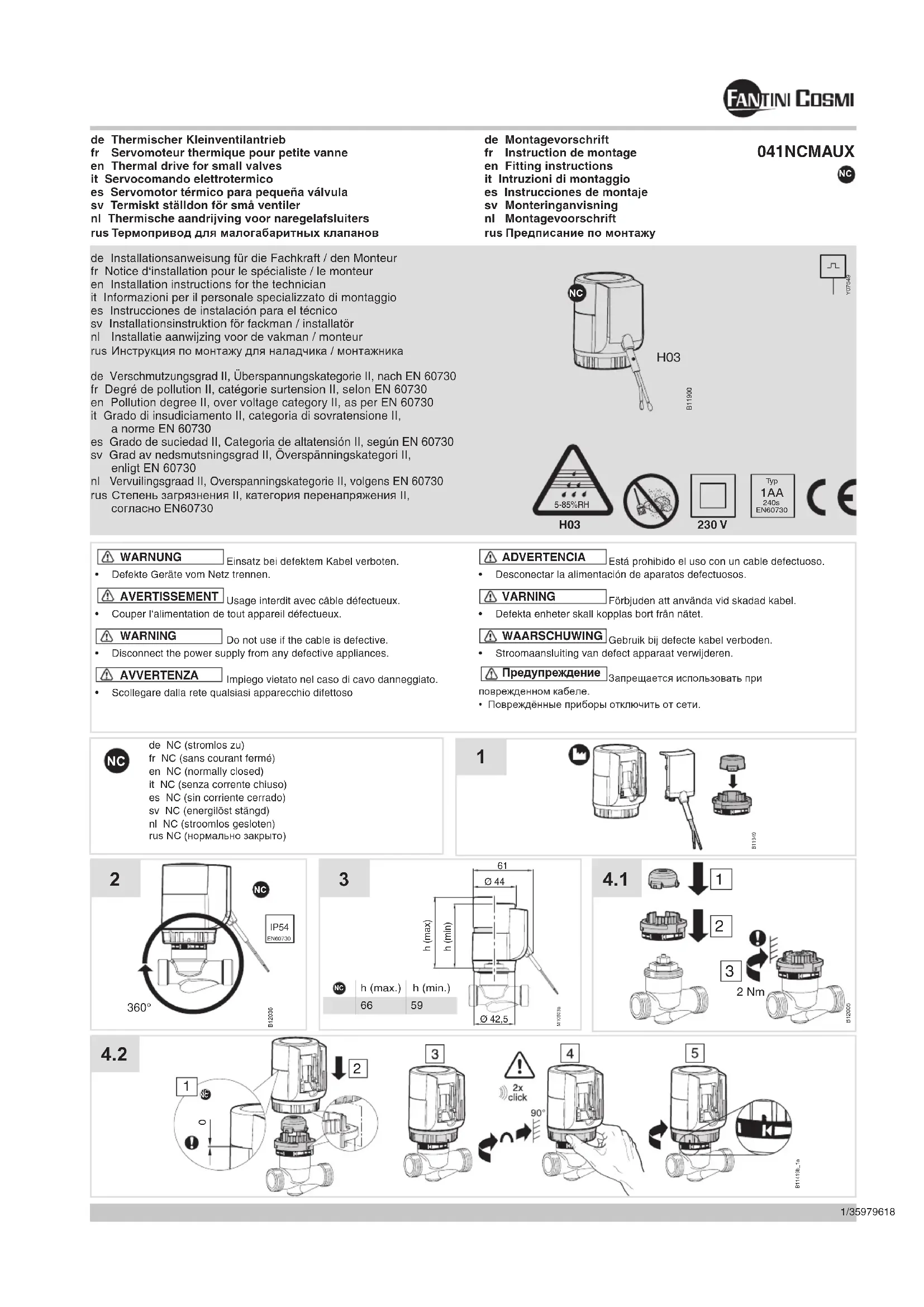

MODE D'EMPLOI O41NCMAUX Fantini Cosmi

fr Servomoteur thermique pour petite vanne

fr Notice d'installation pour le spécialiste / le monteur

fr Degré de pollution II, catégorie surtension II, selon EN 60730

fr Instruction de montage

en Fitting instructions

Usage interdit avec cable defectueux.

• Couper l'alimentation de tout apparéil défectueux.

WARNING

fr NC (sans courant fermé)

Danger d'électrocution en cas de montage incorrect

• Ne jamais introduire d'objets conducteurs dans l'appareil.
• S'assurer que l'installation dispose d'une mise à la terre et d'une protection électrique conformes aux prescriptions locales.
  Veiller à ne pas tordre les contacts électriques.
• Veiller à ce que le dispositif de mise hors tension obligatoire soit aisément accessible.

DANGER

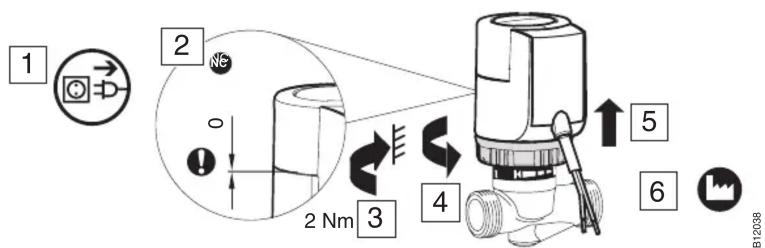

de Demontage
fr Démontage
en Removing
it Smontaggio

es Desmontaje sv Demontering nl Demontage rusДемонтax

de Dokument aufbewahren
fr Ce document est à conserver
en Retain this document
it Conservare il documento
es Guardar el documento
sv Spara dokumenationen
Document bewaren
rus CoxpaHntb DokymeHT
