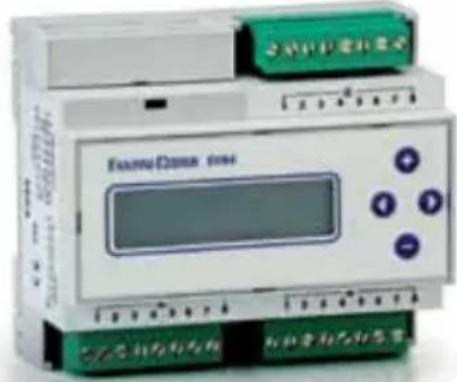

MODE D'EMPLOI EV84A Fantini Cosmi
La centrale électronique permet de régler automatiquement la température de l'eau de refoulement, en fonction des variations de la température externe, en commandant la valve mélangeuse et la pompe de circulation relative au cas elle où soit présente dans l'installation à piloter. Une entrée est également présente pour un humidostat (normalement ouvert), qui étèint l'installation si l'humidité dépasse une certaine limite.
Fonctionnement
Le but de I'EV84A est celui de maintainir constante la température de l'eau de refoulement, en fonction de la température externe. A partir du moment où le programme est sélectionné, le dispositif calcule la TEMPERATURE DE REFOULEMENT; celle-ci est calculée à travers une interpolation utilisant les valeurs imposées de la température de refoulement pour quatre valeurs de température externe: Hiver: TextMin, 0^ , 10^ , TextMax Éte: TextMin, 27^ , 30^ , TextMax
Choix de langue
En phase d'installation il est possible de selectionner la langue utilisée pour la visualisation des menus. A centrale eteinte maintainir appuyé la touche + et alimenter la centrale. Quand apparait l'icone "CHOIX LANGUE" relacher la touche + et faire defiler les langues en appuyant sur les touches + et -. Une fois choisi la langue désirée appuyer sur la touche >. L'appareil visualisera les informations dans la langue pré-choisis :
CHOIX LANGUE > ANGLAIS
Courbes de Réglage
La centrale dispose d'une courbe et d'une courbe hiver qui sont utilisées pour le calcul de la température de refoulement. La selection de la courbe est effectuee au moyen de la commande manuel ETE / HIVER, constitué d'un contact propre sur les bornes 7 et 8 de la plaque à bornes "A".
Les courbes hiver et ete representent les valeurs de temperature de refoulement en fonction de la temperature externe.
Le tarage des courbes est effectue en imposant les quatre valeurs de la température de refoulement relatives à quatre valeurs de température externe.
Courbe Hiver
Polygonale de réglage
Les deux extrémites de la polygonale (TextMin - TextMax), peuvent être personalisés pour d'eventuelles optimisations de fonctionnement de l'installation.
Valeurs limite de la température de refoulement régulés:
T. Refoulement Max.: 50^
T.Refoulement Min.: 20^
Valeurs pré-imposées de la courbe Hiver
| Point 1 Courbe r1 | Point 2 Courbe r1 | Point 3 Courbe r1 | Point 4 Courbe r1 | |
| Limites T. Externe | 15 | 25 | 10 | 0 |
| T.Externe Pré-réglee | 20 | 10 | 0 | -15 |
| Limites T. Refoulement | 20 | 45 | 20 | 45 |
| T.Refoulement Pré-réglee | 22 | 27 | 34 | 42 |
La Text_Max peut varier d'un minimum de 15^ à un maximum de 25^ .
La Text_Min peut varier d'un minimum de -20^ à un maximum de 0^ .
La température de refoulement relative à une température externe est always comprise entre les valeurs de température de refoulement régée à ses deux extrémités.
Courbe Été
Polygonale de réglage
Les deux extrémites de la polygonale (TextMin - TextMax), peuvent être personnalisés pour d'eventuelles optimisations de fonctionnement de l'installation.
Valeurs limite de la température de refoulement régulables:
T. Refoulement Max.: 25^
T. Refoulement Min.: 15^ C
Valeurs pré-imposées de la courbe Été
| Point 1 Courbe r1 | Point 1 Courbe r1 | 2 | Point 1 Courbe r1 | Point 1 Courbe r1 | 2 | |
| Limites T. Externe | 40 | 35 | 30 | 27 | 25 | 20 |
| T.Externe Pré-réglee | 35 | 30 | 27 | 23 | ||
| Limites T. Refoulement | 15 | 25 | 15 | 25 | 15 | 25 |
| T.Refoulement Pré-réglee | 19 | 20 | 21 | 22 |
La Text_Max de la courbe este peut varier d'un minimum de 35^ a un maximum de 40^
La Text_Min de la courbe est peut varier d'un minimum de 20^ à un maximum de 25^ .
La température de refoulement relative à une température externe est always comprise entre les valeurs de température de refoulement régée à des deux extrémités.
Relais de sortie
Les trois reliais de sortie remplissant les fonctions suivantes:
- commande pompé de circulation
- commande d'ouverture valve
- commande de fermeture valve
La valve mélangeuse est commande en ouverture/fermeture à travers les deux relais pour permettre à la température de refoulement d'atteindre la valeur de température demandée par la centrale.
Pompe de circulation
Au cas où elle soit presente, elle est commandée pour permettre la circulation de l'eau dans l'installation de chauffage et est eteinte uniquement dans les cas suivants:
- si la sonde de refoulement et/ou externe est endommagée
- si le programme sélectionné est manuel Valve Ferme
- si, dans le fonctionnement hiver, la température de refoulement descend en dessous d'une certaine valeur à imposer dans le menu de configuration
- si, dans le fonctionnement esté, la température de refoulement monte au-dessus d'une valeur à imposer dans le menu de configuration
- si le seuil limite est dépasse (voir sondes de limite)
- si on est en fonctionnement et en presence d'une humidité tropéevee (c'est-à-dire le contact de l'humidostat est fermé en court-circuit).
Programmation Horaire
Il est possible d'avoir une programmation hora avec un hora ON et un OFF pour tous les jours de la semaine
Une batterie tampon permet d'avoir une réserve de charge supérieure à cinq années, qui aide à maintenir une mise à jour l'horaire dans le cas où est coupée alimentation à la centrale.
Programmes de Fonctionnement
La centrale climatique est en mesure de fonctionner avec divers programmes selectionnables de la part de l'utilisateur :
Valve Ouvre
La pompe de circulation est activée ainsi que l'ouverture de la valve mélangeuse en mode manuel.
- Valve Ferme
Le fonctionnement de la pompe de circulation est désactivé et la fermeture de la valve est activée en mode manuel.
- Toujours jour
La température de refoulement à régler est celle que la centrale calcule par la polygonale de réglage.
Toujours nuit (Courbe Hiver)
La température de refoulement à régler est celle du programme toujours jour - 3^ . La température demandede de refoulement est toutefois limite à 20^
Toujours nuit (Courbe Eté)
La température de refoulement à régler est celle du programme toujours jour + 3°C. La température demandede refoulement est toutefois limite à 25°C.
- Automatique
Si l'heure actuelle se trouve entre l'heure de ON et l'heure de OFF, sera exécuté ce qui est indiquédans le programme TOUJOURS JOUR dans le cas contraire sera exécuté ce qui est indiquédans le programme TOUJOURS Nuit.
- Point Fixe
La température de refoulement à régler est celle réglée dans le menu de CONFIGURATION comme Température Point Fixe. Cette valeur, qui par défaut vaut 25^ , peut être modifiée d'un un minimum de 10^ à un maximum de 45^ . Ce programme peut être utilisé comme fonction antigel.
Optimisation des heures d'allumage (seulement pour Courbe Hiver)
Comme pour la température de refoulement, l'heure de pré-allumage est calculée automatiquement à travers une interpolation, en utilisant les valeurs imposées des heures de pré-allumage pour quatre valeurs de température externe (TextMin - 0 - 10^ - TextMax). Dans ce cas également, l'avance relative à une température externe est toujours comprise entre les valeurs d'avance imposées à ses deux extrémités. Comme pré-imposition, les quatre valeurs d'avance sont à zéro.
Sondes
- Sonde de température externe avec protection en matériel thermoplastique avec capteur type NTC1K cod: EC14
- Sonde de refoulement en contact ou en immersion ou par puits avec capteur type NTC10K respectivement cod: EC15 - EC16 - EC17.
- Sonde de limite: comme sonde de refoulement
- Entrée digitale ON/OFF pour humidostat.

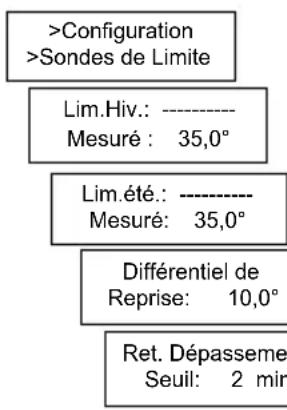

Sondes Limite
Fonctionnement hiver:
Quand la température relevée par la sonde de limite dépasse le seuil limite hiver, réglé dans le menu "Sonde de Limite", la centrale commande la fermetre de la valve et étèint la pompé de circulation.
Valeurs de seuil limite hiver: 15^ ÷ 60^ Valeurs reglables Exclut la fonction
Fonctionnement ete:
Quand la température relevée par la sonde de limite descend sous le seuil limite eté, reglé dans le menu "Sonde de Limité", la centrale commande la fermetre de la valve et eteint la pompe de circulation. Valeurs de seuil limite eté:
5^ ÷ 30^ Valeurs réglables Exclut la fonction
Pour obvier à déventuels transiteurs de réglage, il est possible d'insérer un temps de retard, compris entre 0 et 5 min entre le département du seuil et l'intervention de la fonction limite.
Le fonctionnement normal de la centrale reprend uniquement quand la température atteint la valeur égale à:
Val. Reprise = Val.seuil - Diff. Reprise (hiver)
Val. Reprise = Val.seuil + Diff. Reprise (été)
Le différentiel de reprise est réglabre entre 1^ et 10^ .
Le dépassement du seuil est indiqué sur l'écran par l'inscription DÉPASSEMENT SEUIL LIMITE
Avarie Sondes
Pendant l'exercice normal, la centrale est en mesure de relever d'eventuels mauvais fonctionnements des sondes raccordées et commander en mode opportune la valve et la pompe:
a) Sonde de refoulement en panne
La pompe est maintainue eteinte et la valve melangeuse est commande en fermeture. Sur I'ecran apparait l'inscription AVARIE SONDE DE REFOULEMENT.
b) Sonde externe en panne
La pompe est maintainue eteinte et la valve melan
geuse est commande en fermetre. Sur I'ecran apparait l'inscription AVARIE SONDE EXTERNE.
c) Sonde limite en panne (seulement si seuil impo-. sé)
La centrale continue à fonctionner correctement mais sur l'écran apparaît l'inscription AVARIE SONDE LIMITE.
Régimes de fonctionnement
Les régimes de fonctionnement sont choisis automatiquement par la centrale en fonction du programme sélectionné et déterminent le fonctionnement de la pompe et de la valve mélangeuse. Ils sont indiqués avec:
JOUR
Il est obtenu en imposant le programme TOUJOURS JOUR ou le programme AUTOMATIQUE et l'heure actuelle est comprise entre l'heure de ON et l'heure de OFF.
NUIT
Il est obtenu en imposant le programme TOUJOURS NUIT ou le programme AUTOMATIQUE et l'heure actuelle est en dehors de la plage horaire de ON et de OFF.
- POINT FIXE
Il est obtenu en imposant le programme POINT FIXE.
FORCE
Le régime force indique que la centrale a decide d'allumer l'installation avant l'heure régée selon les données optimisation.
Ce régime terminé à l'heure de ON.
AVARIE SONDE
Ce régime se présente quand une sonde s'endommage et la lecture qui s'en suit est erronée.
SEUIL LIMITE
Ce régime seprésente quand le seuil limite est dépasse comme déjà décrit.
HUMIDITE ELEVEE
Le fonctionnement est imposé en mode et l'entrée de l'humidostat est fermé en c.c. pendant au moins 5 minutes consécutives, on entre dans ce régime : la valve est fermée et la pompé s'éteint jusqu'à ce que l'entrée de l'humidostat ne change d'état. Si l'humidostat n'est pas raccordé, ce régime ne seprésentera jamais.

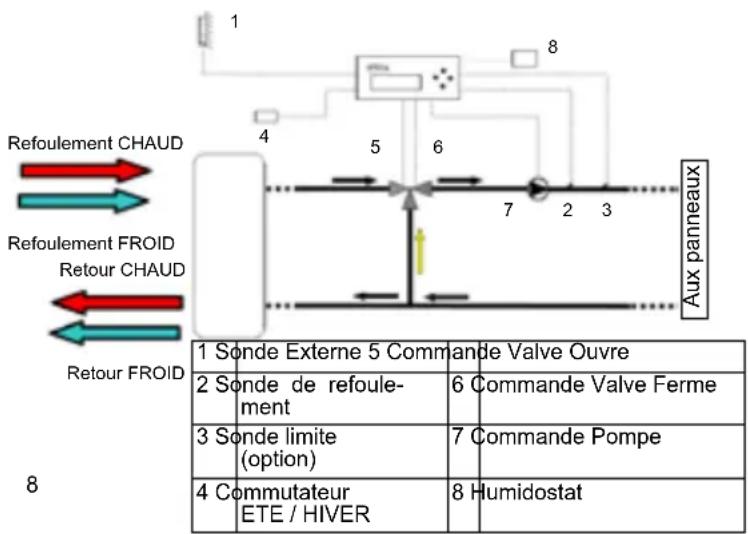

Commutateur Eté Hiver
Le passage de chauffage à rafraîchissement et vice versa, est obtenu manuellement en insérant un commutateur entre les contacts 7 et 8 de la plaque à bornes "A".
En particulier, si le contact est ouvert la centrale effctuera le reglage HIVER, tandis que si le contact est fermé la centrale effectuera le reglage ETÉ.
En hiver, la valve mélangeuse est commandeé en ouverture quand la température de refoulement s'avéré inférieure à la température demandée; vice versa, en ETÉ la valve est commandeé en ouverture quand la température de refoulement s'avéré supérieure à la température demandée.
Exemple d'installation de réglage
INSTALLATION
Installer l'appareil sur barre DIN à l'intérieur d'un tableau pour garantir une protection adequate.
Installation sondes Externe
Installer la sonde externe sur la façade Nord Nord-Ouest de l'édifice à environ mi-hauteur et dans tous les cas au moins à environ 2.5 m de hauteur du sol, loin de sources de chaleur, aérateurs et de saillies. La raccorder à la centrale climatique avec cable bifilaire de 1mm^2 avec distance jusqu'à 100m .
Installation sondes Refoulement et Limite
EC15: Appliquer la sonde de contact sur la conduite d'eau avec collier prévu à cet effet en garantissant une bonne conductibilité thermique au moyen de la pate conductrice.
EC16: Insérer la sonde d'immersion dans la courbe prédisposée de la conduite.
Installer les sondes prés du collecteur de centrale. Les raccarder au régulateur au moyen du cable bifilaire d'au moins 1 mm² à une distance maximum de 200 m.
Installation Humidostat
Monter l'humidostat sur paroi interne et le raccorder à la centrale avec cable bifilaire de 1mm^2 à une dis
tance maximum de 100m

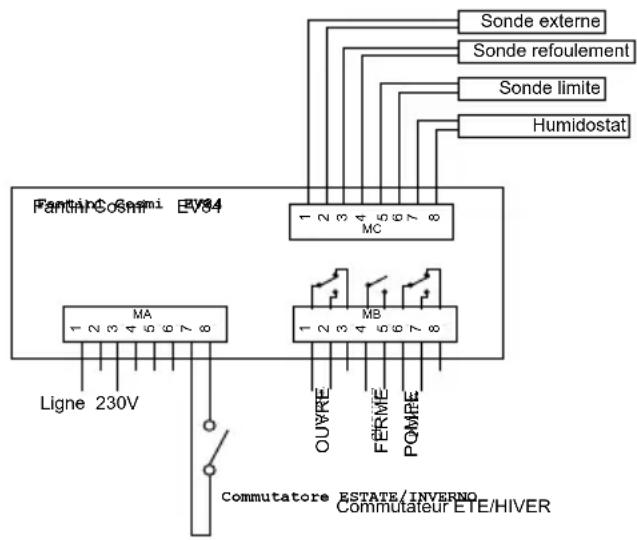

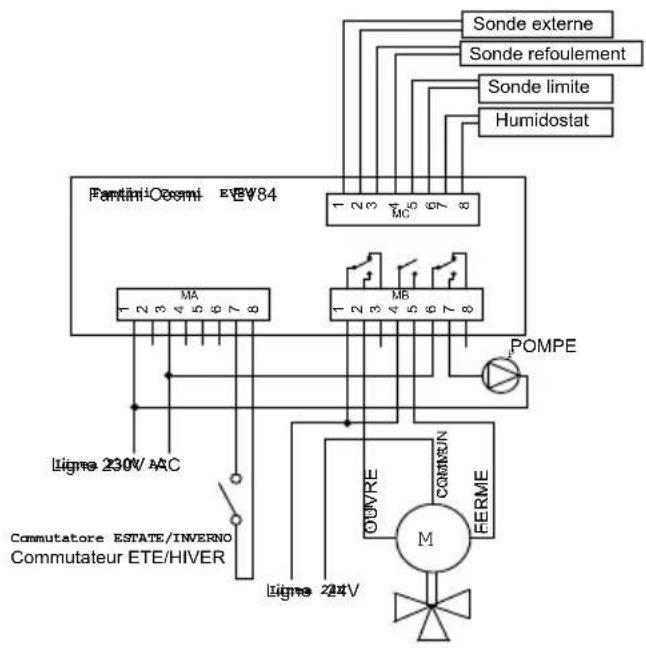

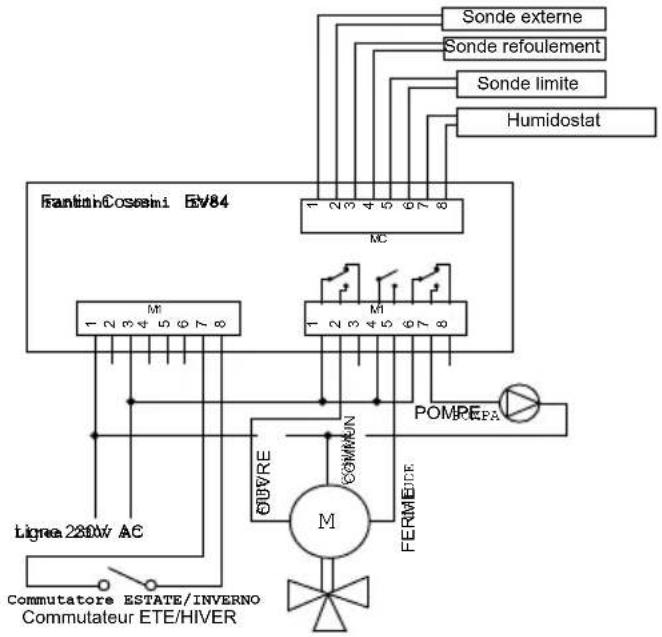

Schemee electrique de plaque a bornes
Scheme electrolyte de raccordement pour Schaltplan Anschluss fur Ventile 24VAC valves 230VAC
Tarage et Reglage
Config. d'usine
La centrale climatique EV84A, quand elle sort de l'usine, a tous les paramètres imposés pour un fonctionnement que nous pouvons définir standard. Ces paramètres peuvent être personalisés en fonction du type d'installation. S'il était nécessaire ré-imposer les données de début, couper la tension et en maintainant appuyé la touche "+" réalimer l'installation. De cette façon on returne au menu de réglage de la langue et les paramètres modifiés sont replacés par ceux standards d'usine. Les mots de passage sont également réimposés.
Tous les paramètres de configuration sont conservés dans une mémoire non volatile (EEPROM) également en l'absence d'alimentation.
Réglage
Utiliser "+" et "-" pour modifier les paramétres et pour se déplacer vers le haut et vers le bas dans le menu principal; utiliser les touches " > " et "<" pour entra. dans le menu et pour faire défilier les paramétres à imposer.
Mot de passer
La centrale prévoit un mot de passer qui permet de modifier tous les paramètres de réglage de la centrale.
Le mot de passer est composé de quatre caractères alphanumeriques qui, par défaut, a la valeur suivante:
'1000
Le code de ce mot de passer est personnalisable comme décrit ci-dessous.
MENUDECONFIGURATIONDELACENTRALE
Menu principal
Le menu qui se présente varie en fonction du mot de passer saisi:
Aucun mot de passer:
- Informations
- Mot de passer NIV.1 FIN MENU
Mot de passer Saisi:
- Informations
Mot de passer NIV.1 - Réglage heures actuelle
Programme - Horaires de Progr.
Courbe Hiver
Courbe Éte - Optimisation

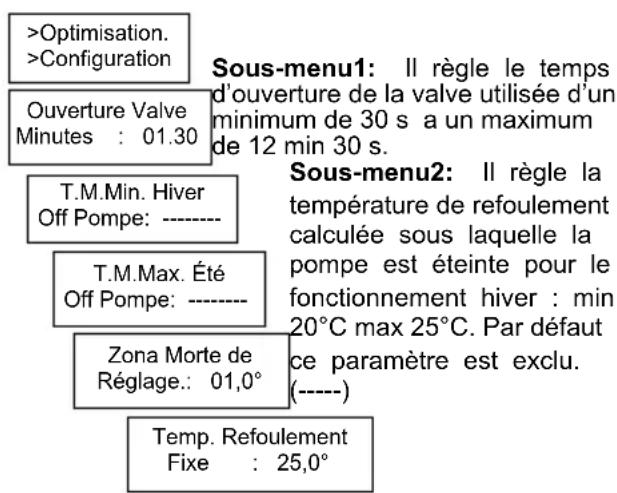

- Configuration
- Sondes de Limité FIN MENU

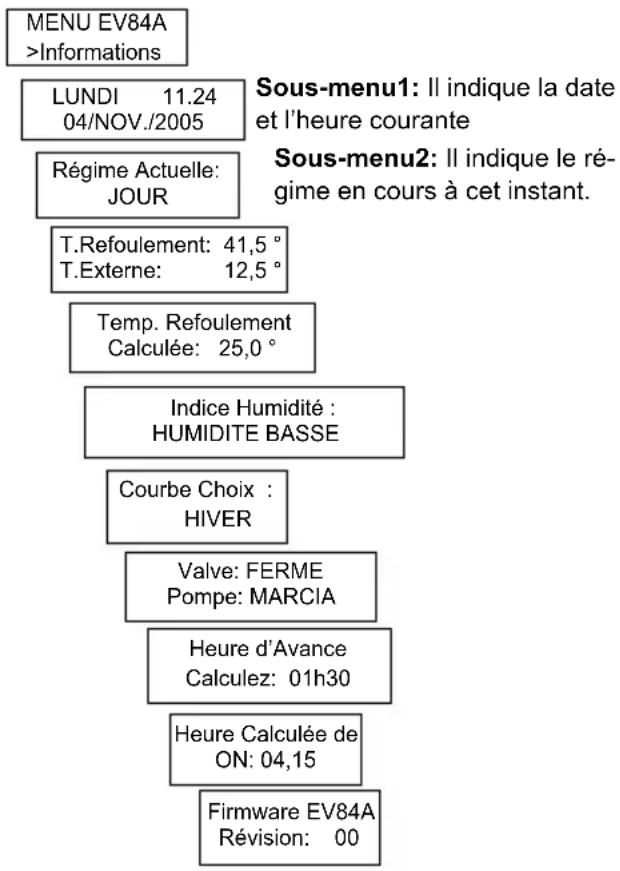

Informations Sous-menu3: Il indique la tempéature de refoule
ment et la température externe lues par les sondes.
Sous-menu4: Il indique la température de refoulement calculée par la centrale que l'on peut obtenir
Sous-menu5: Il indique la valeur humidité relevante par l'humidostat. S'il n'est pas raccordé, l'humidité lui sera toujours basse.
Sous-menu6: Il indique la saison sélectionnée au moyen du commutateur externe.
Sous-menu7: Il indique l'etat actuel de la Valve (Ferme/Ouvre/Arrêt) et la pompe (A l'arrêt/Marche).
Sous-menu8: Il indique le temps de pré-allumage calculé dans le cas de programme Automatique et optimisation régée.
Sous-menu9: Si la centrale calcule un temps de pré-allumage l'heure d'allumage est également visuaisé.
Sous-menu10: Il indique le produit et la révision FW de la centrale.
N.B. Si les sondes se détiennent, les valeurs de température dans le sous-menu 3 sont remplacées par les tirets.
Mème la température de refoulement calculée, du sous-menu 4, est replacée par les tirets quand par exemple la sonde tombe en panne et aucun réglage n'est effectué.
De la même façon, pour les sous-menu 7 et 8, les valeurs sont remplacées par des tirets quand on se
trouve en dehors de la période de pré-allumage.
Mot de passer
Informations >Mot de passer NIV.1
Saisir Code Niv. 1:0000
Sous-menu1: Menu de saisie du mot de passer niveau 1. On accede au sous-menu suivant seulement si le code correct est saisi.
Nouveau Cod: 0000 Confirmation: 0000
Sous-menu2: Menu de modification mot de passeniveau 1. Saisir le nouveau Code et le repeter dans le champ Confirmation.
Saisie mot de passer

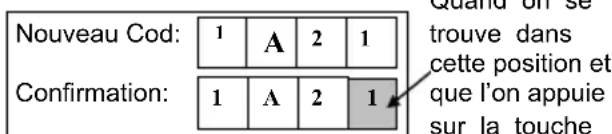

Pour saisir le nouveau code il est nécessaire que les 4 caractères soient saisis dans le champ "Nouveau Cod" et dans le champ "Confirmation". Pour confirmer il faut que le curseur clignote sur le dernier caractère de "Confirmation" et que soit appuyée la touche >^ avant.
« en avant », automatiquement on confirme le nouveau MOT DE PASSE et on returne au sous-menue 1 de saisie du code
Réglage heures Actuelle
Mot de passer NIV.1 >Set heures Actuelle
Sous-menu1: On peut imposer le type d'horaire ETE/HIVER. Automatiquement l'heure est corrigée en ajoutant une heures de plus, si on passé à l'heure d'hiver à l'heure d'éte, ou en enlevant une heures si on passé à l'heure d'éte à l'heure d'hiver.
Sélection Horaire ETE
LUNDI 11.24
04/NOV./2005
Sous-menu2: Il permet d'imposer l'heure, le jour et la date. La position du curseur clignotant indique ce que I'on est en train de modifier.
Programme
Réglage heures Actuelle
Programme
Programme: AUTOMATIQUE
Sous-menu1: Il permet deCHOIsir le programme de fonctionnement plus idoine.
Horaires de Programmation
Programme >Horaires de progr.
Sous-menu1: Il permet deCHOIsir I'heure d'allumage et l'heure d'extinction (température derefoulement calculée - 3^) duprogramme automatique.

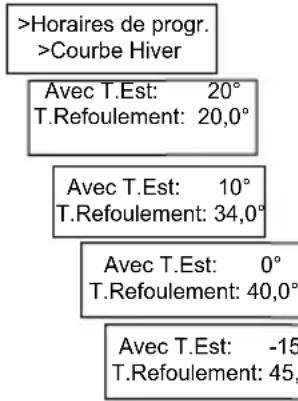

Courbe Hiver
Dans ce menu on regle les quatre valeurs de tempérapure de refoulement pour les quatre valeurs de tempérapure externe relatives à la courbe HIVER. Les deux valeurs extrêmes de la tempérapure externe sont régées dans ce menu.
Sous-menu1: En se déplaçant avec le curseur clignotant on peut modifier la valeur de la T.Externe entre 15^ et 25^ et la valeur de la T. Refoulement correspondante
Sous-menu2: Il permet de modifier la valeur de la température de refoulement relative à la T.Externe de 10^ .
Sous-menu3: Il permet de modifier la valeur de la température de refoulement relative à la T.Externe de 0^ .
Sous-menu4: En se déplaçant avec le curseur clignotant, on peut modifier la valeur de la T.Externe entre 0^ et -20^ et la valeur de la T.Refoulement correspondante
Courbe Été

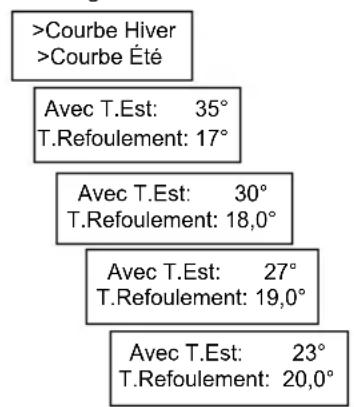

Dans ce menu on regle les quatre valeurs de température de refoulement pour les quatre valeurs de température externe relatives à la courbe ETÉ. Les deux valeurs extrêmes de la température externe sont régées dans ce menu.
Sous-menu1: En se déplaçant avec le curseur clignotant on peut modifier la valeur de la T.Externe entre 35^ et 40^ et la valeur de la T. Refoulement correspondante
température de refoulement relative à la T. Externe de 30^ .
Sous-menu3: Il permet de modifier la valeur de la température de refoulement relative à la T.Externe de 27^ .
Sous-menu4: En se déplaçant avec le curseur clignotant on peut modifier la valeur de la T.Externe entre 20^ et 25^ et la valeur de la T. Refoulement correspondante

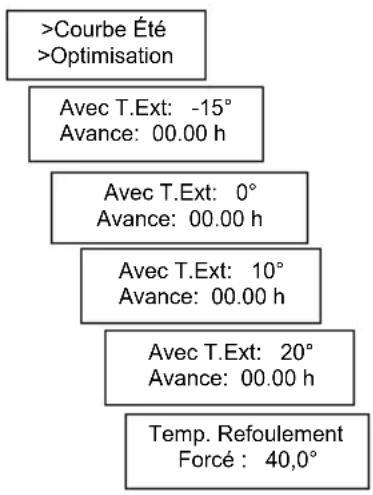

Optimisation
L'optimisation est utilisée uniquement pour la saison hiver.
Sous-menu1: Il permet de modifier le temps d'avance relat à la valeur de T外出 minimum.
Sous-menu2: Il permet de modifier le temps d'avance relat à la T.Externe de 0^ .
Sous-menu3: Il permet de modifier les temps d'avance relatif à la T.Externe de 10^ .
Sous-menu4: Il permet de modifier le temps d'avance relatif à la valeur de T外出 maximum
Sous-menu5: Il permet deCHOISIR la valeur de la tempérapature de refoulement à régler quand on se trouvedsans la période de pré-allumage (régimeforcé).
Configuration
Sous-menu3: Il regle la température de refoulement calculée au-dessus de laquelle la pompe est eteinte pour le fonctionnement ete : min 20^ max 25^ . Par défaut ce parametre est exclu.(-).
Sous-menu3: Ce paramètre regle la zone morte à l'intérieur de laquelle la valve n'est pas commandeé : min +/−1°C, max +/−4°C.
Sous-menu4: Il regle la température de refoulement à utiliser quand le programme sélectionné est POINT FIXE: min 10^ max 45^ .
Sondes de Limité
Sous-menu1: Il permet d'imposer le seuil limite d'intervention pour le fonctionnement hiver d'un minimum de 15^ à un maximum de 60^ (est exclu par défaut). En outre sur la ligne "Mesure", on lit la valeur
de température lue par la sonde (si elle n'est pas raccordée, des tirets seront visuaisés).
Sous-menu2: Il permet d'imposer le seuil limite d'intervention pour le fonctionnement ete d'un minimum de 5^ a un maximum de 3^ (est exclu par defaut). En outre sur la ligne "Mesure", on lit la valeur de temperature lue par les sondes (si elle n'est pas raccordee des tirets seront visuaisés).
Sous-menu3: Il regle le différentiel de reprise utilisé en cas de dépassement du seuil: min 1^ max 10^ . Sous-menue4: Il permet de régler un temps de retard entre le dépassement du seuil et l'intervention de la protection: min 0 min. max 5 min..
Dimensions (mm)
\section*{Caracteristiques Techniques}
| Alimentation 230VAC +/- | 10% |
| Consommation 4VA | |
| Protection IP40 (fond de | panier) |
| Portée Contacts 5(3) A 2 | 50 VAC |
| Température ambiente | T45 |
| Plaques à bornes extractibles | |
| Conservation donnéesées en mémoire | 5 années |
| Degré de pollution 2 | |
| Impulsion de tension 4000V | |
| Software Classe A | |
| Conformément aux normes | EN 60730-1 |
| Classification ErP: Classe ErP VI; 4% (Rég. UE 811/2013 - 813/2013) | |
INDEX
Emploi 1
Fonctionnement 1
Choix de langue 2
Courbes de Réglage 2
Courbe Hiver 2
Valeurs pré-imposées de la courbe Hiver 3
Courbe Eté 3
Valeurs pré-imposées de la courbe Été 4
Relais de sortie 4
Pompe de circulation 4
Programmation Horaire 5
Programmes de Fonctionnement 5
La centrale climatique est en mesure de fonction-
ner avec divers programmes selectionnables de la
part de l'utilisateur : 5
Optimisation des heures d'allumage 6
Sondes 6
SondesLimite 6
Avarie Sondes 7
Régimes de fonctionnement 7
Commutateur Eté Hiver 8
Exemple d'installation de réglage 8
INSTALLATION 9
Installation sondes Refoulement et Limite 9
Installation Humidostat 9
Scheme electrique de plaque a bornes 9
Scheme electrolyte de raccordement pour valves
230VAC 10
Tarage et Reglage 11
Config. d'usine 11
Réglage 11
Mot de passer 11
MENUDECONFIGURATIONDELACENTRALE
11
Menu principal 11
Informations 12
Mot de passer 13
Saisie mot de passer 13
Réglage heures Actuelle 13
Programme 13
Horaires de Programmation 13
Courbe Hiver 14
Courbe Ete 14
Optimisation 15
Configuration 15
Sondes de Limité 16
Dimensions (mm) 17
Charactéristiques Techniques 17
EAC C
Le symbole de poubelle barrée indique que les produits ne doivent pas etre jetés avec les ordures menagères. Les piles et les accumulateurs peuvent etre éliminés en meme temps que le produit. Ces éléments seront ensuite séparés dans les centres de recyclage. La barre noire indique que le produit a ete mis sur le marche après le 13 août 2005. En participant à la collecte sélective des produits et des piles, vous participerez au rejet responsable des produits et des piles, ce qui nous aidera à éviter les conséquences négatives sur l'environnement et la santé humaine. Pour plus de détails sur les programmes de collecte et de recyclage disponibles dans notre pays, contactez la mairie ou le magasin ou vous avez achete le produit.
