Ecogeo H2 SP - Chauffe-eau FERROLI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffe-eau à accumulation
Marque	Ferroli
Modèle	Ecogeo H2 SP
Capacité disponible	300 L et 500 L
Isolation	50 mm
Classe énergétique	C
Température maximale de l'eau	95 °C (70 °C pour modèles Smalver)
Matériau de la cuve	Acier émaillé (traitement Smalver/Smallglass)
Type d'anode	Magnésium
Indice de Langelier requis	0 à +4
Connexions	Eau froide, eau chaude, échangeur (pour pompe à chaleur ou chaudière)
Vidange	Robinet de vidange prévu
Entretien	Nettoyage cuve tous les 12 mois, contrôle anode tous les 12 mois (6 mois si eau agressive)
Sécurité	Soupape de sûreté, vase d'expansion, réducteur de pression (si nécessaire)
Installation	Par installateur agréé, prévoir soupape de sûreté et vase d'expansion dimensionné
Garantie	Sous conditions, 8 jours pour signaler défauts, réparation ou échange de pièces
Normes	Directive européenne 2014/68/UE (PED), EN 12897, 2009/125/CE
Schémas d'installation	Exemples fournis avec chaudière condensation, pompe à chaleur, thermo-cheminée

FOIRE AUX QUESTIONS - Ecogeo H2 SP FERROLI

Comment installer le chauffe-eau Ecogeo H2 SP ?

L'installation doit être réalisée par un installateur agréé. Il est impératif de prévoir une soupape de sûreté et un vase d'expansion dimensionné selon le modèle (voir tableau). Le serrage des vis du trou d'homme doit être effectué à un couple de 20 Nm.

Quel entretien est nécessaire ?

Le nettoyage interne de la cuve doit être effectué tous les 12 mois. Les anodes en magnésium doivent être contrôlées tous les 12 mois (ou tous les 6 mois si l'eau est agressive). Remplacer l'anode si sa section est inférieure à 22 mm.

Quelle est la température maximale de l'eau ?

La température interne de la cuve ne doit pas dépasser 95 °C (sauf modèles Smalver limités à 70 °C).

Qu'est-ce que l'indice de Langelier et pourquoi est-il important ?

L'indice de Langelier mesure le potentiel de corrosion ou d'entartrage de l'eau. Il doit être compris entre 0 et +4 (mesuré à la température de fonctionnement) pour éviter la corrosion de la cuve.

Peut-on utiliser ce chauffe-eau avec une pompe à chaleur ?

Oui, le modèle Ecogeo H2 SP est conçu pour être raccordé à une pompe à chaleur (schéma fourni). L'échangeur permet le raccordement à une source de chaleur externe.

Quelle est la pression de service maximale ?

La pression maximale de service dépend du modèle. Consultez l'étiquette des données techniques apposée sur l'appareil. L'installation doit inclure un réducteur de pression si la pression d'alimentation dépasse la valeur recommandée.

Que faire en cas de défaut ?

Toute réclamation doit être signalée par écrit dans les 8 jours suivant la découverte du défaut, via le bon de garantie. Le fabricant réparera ou remplacera les pièces défectueuses. Les dommages indirects sont exclus.

Comment vidanger le chauffe-eau ?

Utilisez le robinet de vidange prévu en bas de l'appareil. Coupez l'alimentation électrique et fermez l'arrivée d'eau froide avant de vidanger.

Quelles sont les classes énergétiques disponibles ?

Les modèles Ecogeo H2 SP sont classés en classe énergétique C selon la réglementation UE 2017-1369.

Le chauffe-eau est-il compatible avec des panneaux solaires ?

Oui, des schémas d'installation sont fournis pour le raccordement à des capteurs solaires ou une thermo-cheminée. Un échangeur supplémentaire peut être nécessaire selon la configuration.

MODE D'EMPLOI Ecogeo H2 SP FERROLI

Ce quit suit, est déterminant pour la validité de la garantie.

1. L'installation doit:

Etre executee par un installerateur agre.
- Prévoir si nécessaire, l'installation d'un rducteur de précession à l'entrée de l'eau froide.
Prevoir une soupape de sureté tarée selon les recommendation inscrites dans l'etiquette des données techniques appliquées au boiler.
- Prévoir l'installation d'un vase d'expansion (voir la tableau de dimensionnement des vases d'expansion) dimensionné selon la capacité du gallon (on coseille le dimensionnement par un technicien qualifié).

1. Vérifier avant la mise en route, le serrage de tous les vis du trou d'homme, couple 20 Nm.
2. La température interne du gallon doit être toujours en dessous de 95^ (70°C pour les modeles SMALVER).
3. Le nettoyage interne de la cuve doit etre fait tous les 12 mois.
4. Pour éviter la corrosion, les anodes doivent être contrôlées tous les 12 mois. Ce délays est réduit à 6 mois si l'eau est particulièrement agressives. Si la section d'anode est inférieure à 22 mm, elle doit être replacée, si elle est couverte avec du calcaire doit être nettoyée.
5. L'index de Langelier de l'eau, mesure à la température de fonctionnement, doit être compris entre "0" à "+"4", durée à 10°F et 25°F.

Dans les installations avec bagues de cercle sanitaires on doit considérer aussi le volume d'eau dans les tuyauteries.

Tipo	Dim. min. vaso esp.	Dim. max. vaso esp.
Type	Min. size exp. vessel	Max. size exp. vessel
Typ	Min. GroßBe Ausgleichsgefaess	Max. GroßBe Ausgleichsgefaess
Typ	Taille min. vase d'exp.	Taille max. vase d'exp.

300 18 25
500 25 50

PRESSION MASSIMA DI ESERCIZIO DEL SANITARIO MAXIMUM WORKING PRESSURE MAXIMALER BETRIEBSDRUCK PRESSION MAXIME D'EXERCICE DU SANITAIRE

PRESSIONE MASSIMA DI ESERCIZIO DELLO SCAMBIATORE MAXIMUM WORKING PRESSURE HEAT EXCHANGER MAXIMALER BETRIEBSDRUCK WARMETAUSCHER PPRESSION MAXIME D'EXERCICE DE L'ÉCHANGEUR

PRESSION MASSIMA DI ESERCIZIO DEL RISCALDAMENTO MAXIMUM WORKING PRESSURE HEATING MAXIMALER BETRIEBSDRUCK HEIZUNG PRESSION MAXIME D'EXERCICE DU CHAUFFAGE

Les ballons sont produit selon les exigences fondamental de la directive europeenne 2014/68/UE (P.E.D.) pour les équipements a pression, en accordance a l'article 4.3.

a) Acuedotto / Aqueduct / Wasserwerk / Aqueduc
b) Valvola di ritegno / Check valve / Rückschlagventil / Clapet de non retour
c) Riduttore di pressione / Pressure reduction/ Druckminderer / Reducteur de pression
d) Vaso d'espanione / Expansion tank / Ausdehnungsgefas / Vase d'expansion
e) Valvola di sicurezza / Safety valve / Sicherheitsventil/ Soupape de suture
f) Rubinetto per scarico / Drain cock / Ablasshahn / Robinet de vidan ge
g) Pompa di calorie / Heat pump / Wärmepumpe / Pompe à chaleur

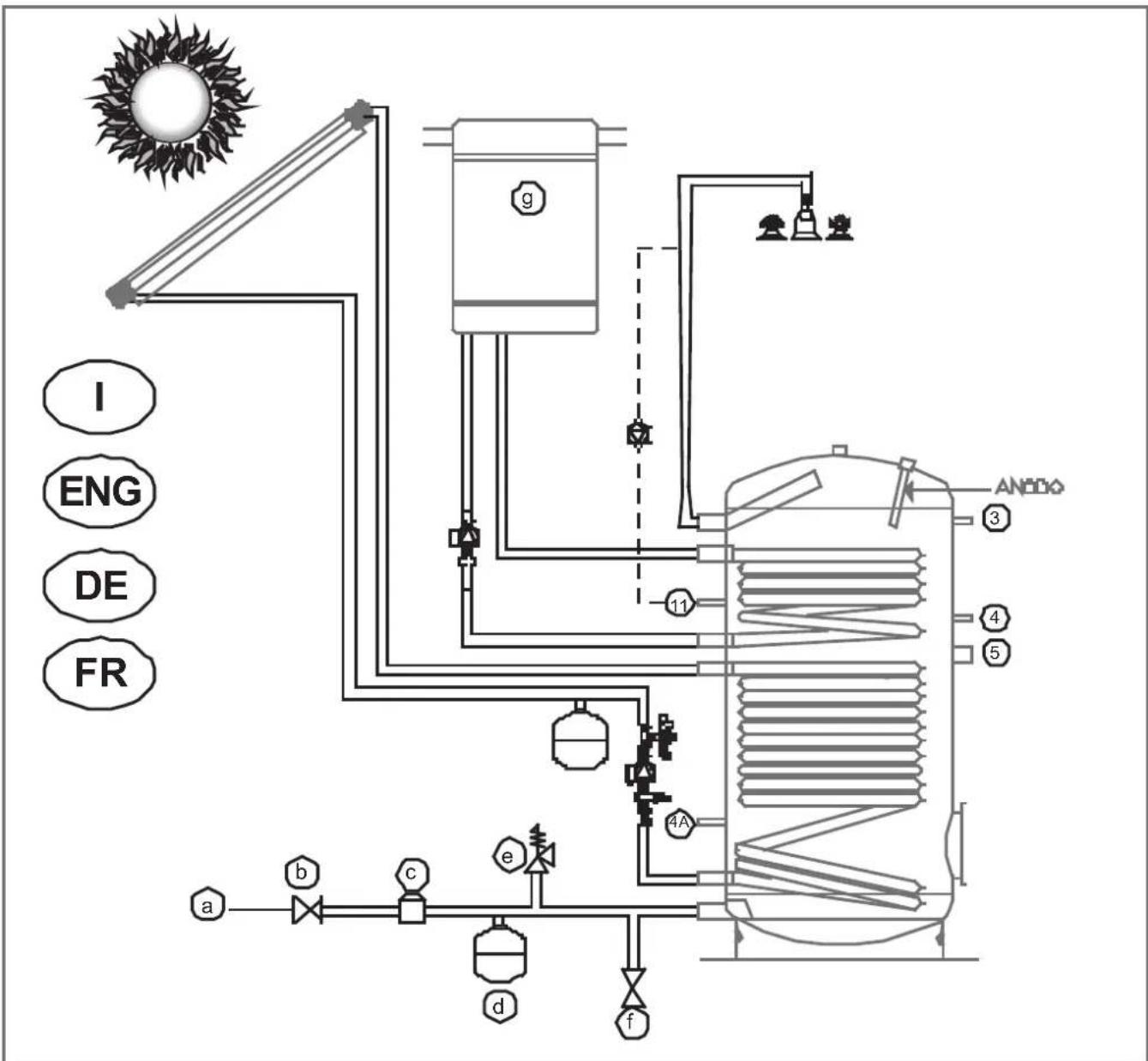

Exemple de connexion mod. EPM: schéma d'installation avec chaudière de condensation ou nor mal et capteurs sol air es.

a) Acquedotto / Aqueduct / Wasserwerk / Aqueduc
b) Valvola di ritegno / Check valve / Rückschlagventil / Clapet de non retour
c) Riduttore di pressione / Pressure reduction / Druckminderer / Reducteur de pression
d) Vaso d'espanione / Expansion tank / Ausdehnungsgefas / Vase d'expansion
e) Valvola di sicurezza / Safety valve / Sicherheitsventil/ Soupape de sureté
f) Rubinetto per scarico / Drain cock / Ablasshahn / Robinet de vidange
g) Pompa di calorie / Heat pump/Wärmpumpe / Pompe à chaleur
h) Termocamino / Thermo fireplace / Thermokamin / thermo-cheminée

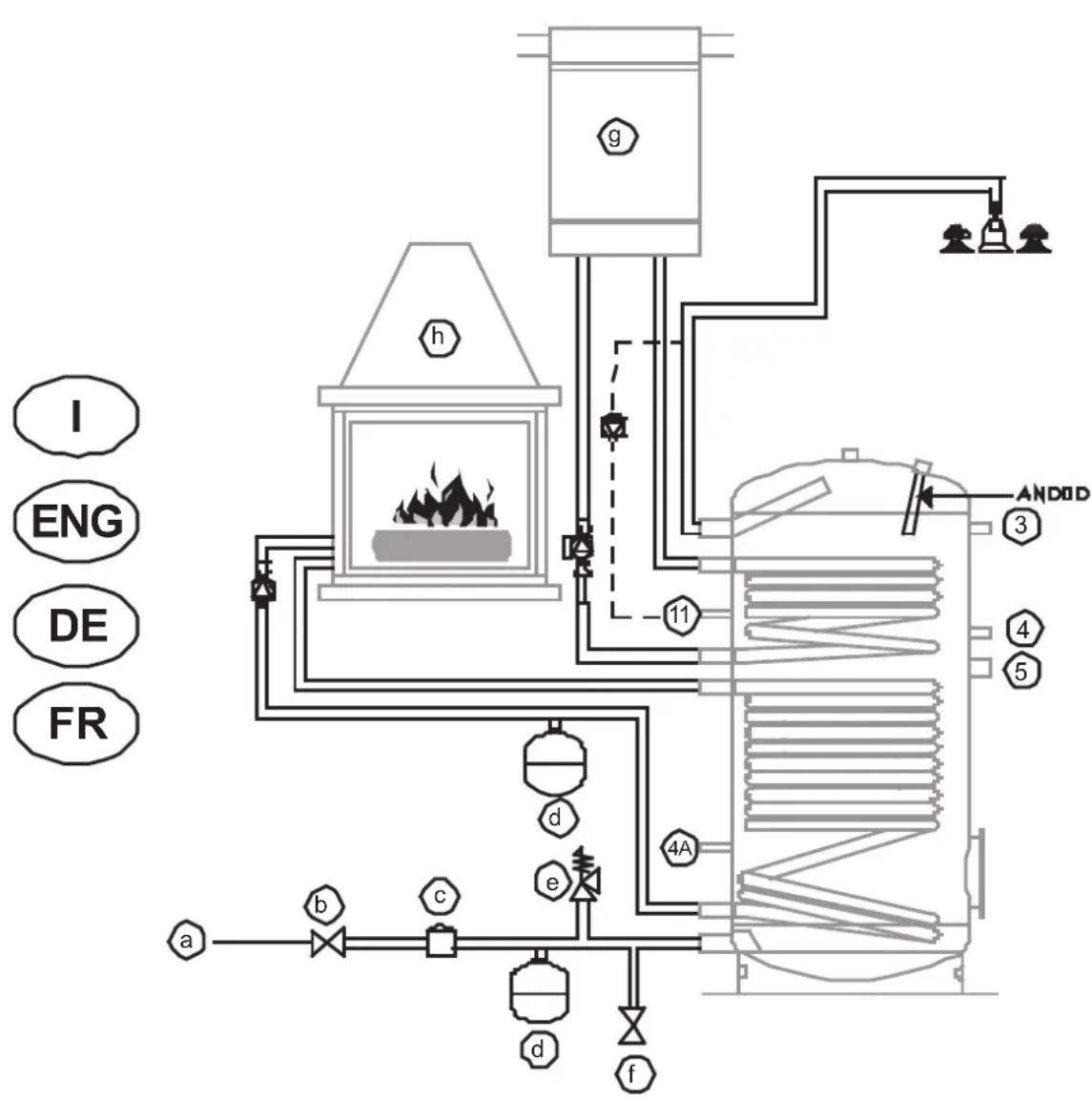

Exemple de connexion mod. EPM: schéma d'installation avec chaudière de condensation ou normal et thermo-cheminée

FR L'entreprise de production s'engage pour donner prestation de garantie sur tous ses produits qui sont equipments du code d'identification. Tous reclamations pour defaults de merchandises doivent etre signalés ou par le bon de garantie acclus ou bien par ecrit dans les delais de 8 jours.Le fournisseur satisfait ses engagements de garantie a son choix, soit en reparant les éléments defecteux, soit en mettant a disposition le piece de rechange au depart de l'usine . Présentions de remboursements supplémentaires sont exclus.

Les prestations de garantie sont entendue selon les conditions de suite :

• Chaque réclamation doit nous parvenir avant de procéder à des modifications ou travaux complémentaires ou transfert a tiers.
  L'installation doit etre executee en maniere competent et qualifiee, prevoyant soupape de suret et vase d'expansion proportionné.
• Il appariens à l'acheteur de创建工作 les conditions pour une maintenance d'usage pour tous les ballons soumis au traitement Smalver ou Smallglass, compte tenue de la température de l'eau, de la pression d'exercice, contrôle et / ou remplacement de l'anode en magnesium (mieux si chaque 6 mois), l'index de Langelier compris entre 0 et +0,4, durée à 10^ et 25^ .

Sont exclus de la garantie les dommages decoulant de :

• Montage et conceptions d'installations qui ne repondent pas au niveaux technique ou pas conformément à la fonction prévue.
  Dommages decoulant de force majeure, d'influence de collision pendant le montage ou le transport.
• Dépot excessive de boue ou d'autres parties de l'installation dans les corps du ballon ou bien dommages provoqués par défaut de contrôle de fermeture des brides, boulons etc.
• C'est entendue que chaque réclamation de dommages donneaucun titre de détention sur le paiement de la merchandise.

Le défaut de paiement à l'échéance fixée par les conditions de vente entraine la déchéance de garantie. Tout autre exigence de l'acheteur pour dommages direct et indirect sont exclus.

DIRECTIVE PARAMETERS 2009/125/CE, Reg. UE 2017-1369 - EN 12897
RICHTLINIE PARAMETER 2009/125/CE, Reg. UE 2017-1369 - EN 12897
DIRECTIVE PARAMETRES 2009/125/CE, Reg. UE 2017-1369 - EN 12897

TAGLIA (ISOL.) SIZE (INSUL.) GRÖBE (ISOL.) TAILLE (ISOL.)	CAPACITÀ CAPACITY KAPAZITÄT CAPACITÉ (L)	VOLUME NON SOLARE NON SOLAR VOLUME Nicht SOLAR VOLUMEN VOLUME NON SOLAIRE (L)	DISPERSIONE STANDING LOSS WärMEVERLUST PERTE DE CHALEUR (W)	DISP. SPEC. SPECIFIC LOSS SPEZIFISCHE VERLUST PERTE SPEÇIFIQUE (W/K)	CLASSE ENER. ENERGY CLASS ENERGIEKLASSE CLASSE ENERGIE
ECOGEO 300 H 2SP B (50 mm)	26017	5851,88C
ECOGEO 500 H 2SP B (50 mm)	45530	01122,49C
