Type de produit	Commutateur réseau non géré PoE
Marque	Tenda
Modèle	TEF1106P-4-63W
Dimensions	100 x 100 x 26 mm
Poids	Environ 0,3 kg
Alimentation	Adaptateur secteur 51 V DC, 1,25 A (63 W)
Normes réseau	IEEE 802.3, 802.3u, 802.3x, 802.3af/at
Interfaces	4 ports RJ45 10/100 Mbps (PoE) + 2 ports RJ45 10/100 Mbps (uplink)
Bande passante	1,2 Gbit/s
Table d'adresses MAC	1 K, avec auto-apprentissage
Taux de transfert	10BASE-T : 14 880 pps/port, 100BASE-TX : 148 800 pps/port
Fonctions PoE	Jusqu'à 30 W par port, budget total 63 W
Mode extension	Oui (commutateur DIP matériel pour longue distance)
Qualité de service (QoS)	Oui
Protection foudre	6 kV sur les ports PoE
LEDs	1 x Alimentation, 6 x Liaison/Activité
Température de fonctionnement	0 °C à 45 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Température de stockage	-40 °C à 70 °C
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Utiliser uniquement l'adaptateur fourni. Ne pas ouvrir le boîtier. Éviter l'humidité.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Aucune pièce détachée disponible.

FOIRE AUX QUESTIONS - TEF1106P463W Tenda

Quelle est la différence entre les ports PoE et les ports uplink ?

Les 4 ports PoE (1-4) fournissent à la fois l'alimentation et les données aux appareils compatibles. Les 2 ports uplink (5-6) transmettent uniquement les données, généralement pour relier le commutateur à un routeur ou à un NVR.

Comment activer le mode extension pour longue distance ?

Utilisez le commutateur DIP physique sur le boîtier pour basculer en mode extension. Ce mode permet de transmettre les données jusqu'à 250 mètres sur les ports PoE en réduisant la vitesse à 10 Mbps.

Quelle est la puissance PoE maximale par port ?

Chaque port PoE peut fournir jusqu'à 30 W, conforme à la norme IEEE 802.3at (PoE+). Le budget total PoE du commutateur est de 63 W.

Puis-je utiliser des câbles Ethernet standard Cat5e ou Cat6 ?

Oui, des câbles Cat5e ou supérieurs sont recommandés. Pour le mode extension, utilisez un câble de qualité pour garantir une bonne transmission sur longue distance.

Le commutateur est-il plug-and-play ?

Oui, c'est un commutateur non géré. Branchez l'alimentation et connectez vos appareils, aucune configuration n'est nécessaire.

Que faire si un appareil PoE ne s'allume pas ?

Vérifiez que l'appareil est compatible 802.3af/at. Assurez-vous que la puissance totale ne dépasse pas 63 W. Essayez un autre port PoE et vérifiez le câblage. Le voyant port correspondant doit être allumé.

Quelle est la fonction de la LED Power ?

La LED Power s'allume lorsque le commutateur est sous tension. Si elle ne s'allume pas, vérifiez l'adaptateur secteur et la prise électrique.

Ce commutateur peut-il être monté au mur ?

Oui, le boîtier dispose de trous de montage au mur. Utilisez des vis adaptées (non fournies) pour le fixer solidement.

Quelle est la protection contre les surtensions ?

Le commutateur intègre une protection contre la foudre de 6 kV sur les ports PoE, ainsi qu'une protection contre les courts-circuits et les surcharges PoE.

Puis-je utiliser le commutateur avec des caméras IP non PoE ?

Oui, vous pouvez utiliser un injecteur PoE ou un séparateur PoE entre le commutateur et la caméra non PoE. Les ports PoE fournissent l'alimentation, et le séparateur la convertit.

MODE D'EMPLOI TEF1106P463W Tenda

White cloud icon with Wi-Fi signal symbol on orange background (no text or numbers)

All for better networking.

TEF1106P-4-63W

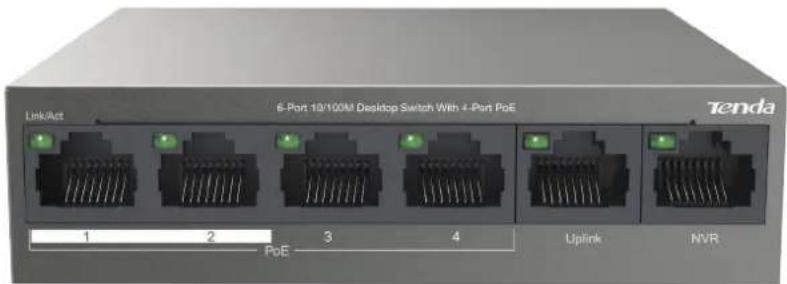

6-Port 10/100M Desktop Switch with 4-Port PoE

TEF1106P-4-63W

6-Port 10/100M Desktop Switch with 4-Port PoE

Products Description

TEF1106P-4-63W is an unmanaged PoE switch with 2 uplink ports, independently designed by Tenda. Compliant with IEEE 802.3at/af standards, it can identify PoE-powered devices intelligently. The switch supplies a maximum PoE power output of 63 W, and 30 W for a single port. Featured with extend mode and QoS function, TEF1106P-4-63W is a ideal choice for SMBs, supermarkets and restaurants with small-sized video surveillance requirement.

Key Feature

* Compliant with IEEE 802.3, IEEE 802.3u, IEEE 802.3x and IEEE802.3af/at standards.
* 4 * 10/100 Mbps Base-TX RJ45 ports for data transmission and power supply, 2 * 10/100 Mbps Base-TX RJ45 ports for data transmission.
* 1 K MAC address table and MAC address auto-learning.
* IEEE 802.3x-compliant full-duplex flow control and half-duplex backpressure flow control.
* 1.2 Gbps backplane bandwidth.
* Maximum power consumption of a single port: 30 W; Maximum power consumption of the switch: 58 W.
* Supports extend mode and QoS function.
* Supports desktop and wall-mounting, plug and play.

Product Features

6 kV lightening protection

The switch offers various safety and protection types, including 6 kV lightening protection, PSE short-circuit protection, PoE overload protection, surge current protection etc.

Dual uplink port

With two 10/100 Mbps uplink ports, the switch can meet the current demand for uplink bandwidth with NVR and router connection.

Standard PoE power supply

The switch features 4 IEEE 802.3at/af-compliant RJ45 ports. The entire switch offers a maximum PoE power output of 58 W, and 30 W for a single port, to supply power to and data transmission with IP cameras.

Ethernet extend mode

It supports extend mode. The hardware DIP mode switch makes long distance transmission effortless.

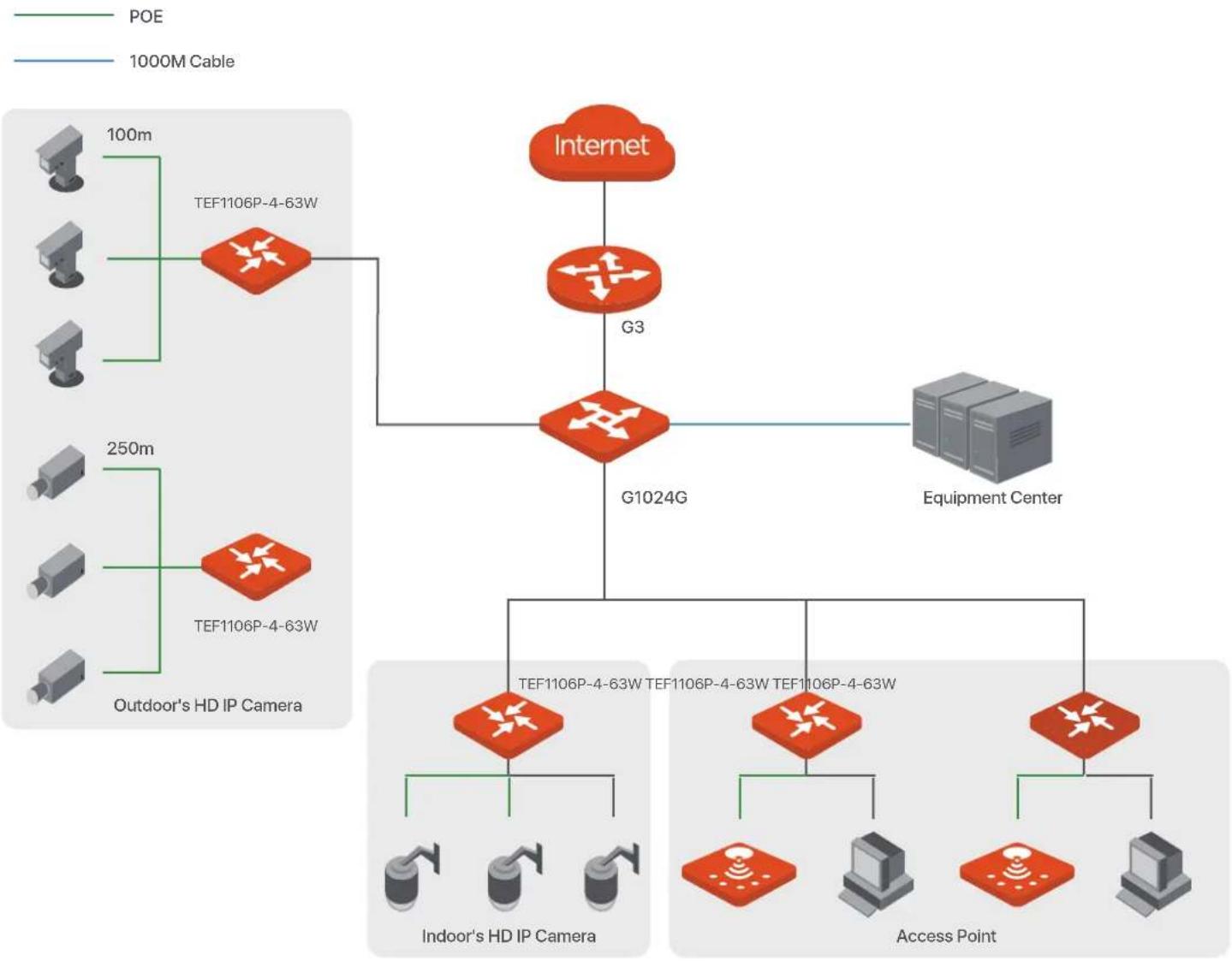

Application Scenarios

Specification

Hardware Features
Standards IEEE 802.3/3u/3x, IEEE 802.3af/at
LEDs	6 * Link/Ack LED indicators1 * Power LED indicator
Interfaces	4 * 10/100 Mbps Base-TX RJ45 ports (Data/Power)2 * 10/100 Mbps Base-TX RJ45 ports (Data)
Forwarding Rates	10BASE-T: 14880pps/port100BASE-TX: 148800pps/port
Switching Features	1.2 Gbps backplane bandwidth
	1 K MAC address table
Power Output	51V 1.25A DC30W output per PoE port63W output the whole device
Data Rates	10/100Mbps at Half Duplex20/200Mbps at Full Duplex
Dimensions 100*100*26mm
Environment	Operating environmentTemperature: (0 - 45)°CHumidity: (10% - 90%) RH, non-condensingStorage environmentTemperature: (-40 - 70)°CHumidity: (5% - 90%) RH, non-condensing
