Type de produit	Sirène d'alarme extérieure sans fil avec stroboscope
Marque	Chacon
Modèle	34956
Utilisation	Extérieure
Alimentation	12 V CC (non fourni)
Volume sonore	Réglable via cavalier sur la carte circuit imprimé
Durée d'alarme	Réglable via cavalier sur la carte circuit imprimé
Indicateur lumineux	LED stroboscopique
Connexion sans fil	Oui, avec tableau de commande ou détecteurs (868 MHz)
Contact anti-sabotage	Oui, intégré
Mode installation	Oui, permet de démonter/remonter sans déclencher l'alarme
Température de fonctionnement	Environ -10°C à 50°C
Indice de protection	IP44 (estimation pour usage extérieur)
Dimensions	Environ 200 x 150 x 80 mm
Poids	Environ 500 g
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Pièces détachées et réparabilité	Pièces non fournies. Contacter le service après-vente pour toute réparation.
Contenu du pack	Sirène, support mural, vis, gabarit d'installation, notice
Homologations	FCC, CE, EN 60950-1, EN 301-489, EN 300-220

FOIRE AUX QUESTIONS - 34956 CHACON

Comment connecter la sirène au tableau de commande ?

Appuyez sur le bouton d'acquisition pendant 0,5 seconde sur la sirène. Elle émet un bip et entre en mode connexion. Ensuite, appuyez sur la touche SOS ou Armer du tableau de commande (ou via l'application). La sirène émet un bip sonore lorsque la connexion est réussie.

Comment régler le volume d'alarme ?

Le volume d'alarme se règle via un cavalier sur la carte circuit imprimé de la sirène. Ouvrez le boîtier et positionnez le cavalier selon vos besoins. Notez que le volume peut être préréglé même si le tableau de commande est en mode silencieux.

Comment régler la durée d'alarme ?

La durée d'alarme se règle également via un cavalier sur la carte circuit imprimé. Consultez la notice pour les positions correspondant aux durées disponibles.

Comment installer la sirène au mur ?

Utilisez le gabarit d'installation fourni pour marquer les trous. Percez et insérez les chevilles. Fixez le support mural avec des vis, puis accrochez la sirène et serrez les vis de fixation. Assurez-vous que la sirène est de niveau.

Que faire si la sirène ne sonne pas en cas d'alarme ?

Vérifiez d'abord l'alimentation électrique (12 V CC). Assurez-vous que la sirène est correctement connectée au tableau de commande ou aux détecteurs. Vérifiez que le volume n'est pas réglé sur zéro. Testez en déclenchant un détecteur.

Comment déconnecter la sirène du tableau de commande ?

Maintenez enfoncé le bouton d'acquisition de la sirène jusqu'à entendre 2 bips sonores. La connexion est alors rompue.

Peut-on utiliser la sirène sans tableau de commande ?

Oui, la sirène peut fonctionner en mode autonome. Connectez-la directement à des détecteurs sans fil (télécommande, contact de porte, détecteur PIR) en appuyant sur le bouton d'acquisition puis en déclenchant le détecteur.

Comment accéder au mode d'installation ?

Appuyez 3 fois de suite sur la touche Désarmer de la télécommande. La sirène émet un long bip et entre en mode d'installation. Dans ce mode, le contact anti-sabotage est désactivé, permettant de démonter la sirène sans déclencher l'alarme.

Que signifie l'indicateur lumineux clignotant une fois toutes les 5 secondes ?

Cela signifie que le système est armé ou en mode 'à domicile'. Pour le désarmer, utilisez la télécommande ou le tableau de commande. L'indicateur s'éteint en mode désarmé.

Comment connecter un détecteur PIR à la sirène ?

Mettez la sirène en mode connexion en appuyant sur le bouton d'acquisition. Ensuite, déclenchez le détecteur PIR (par exemple en passant devant ou en activant son test). La sirène émet un bip pour confirmer la connexion. Répétez pour chaque détecteur.

MODE D'EMPLOI 34956 CHACON

Une sirène stroboscopique d'extérieur sans fil permet de dissuader des intrus au moyen de sa sonnerie des qu'elle recoit un signal sans fil des détecteurs et du tableau de commande connectés. Plusieurs sirénes stroboscopiques peuvent être connectées au même tableau de commande pour renforcer l'effet de dissuasion. Lorsque la sirène est connectée au tableau de commande comme accessoire, elle se mettra à sonner et son éclairage stroboscopique sera activé dés que le système se déciencé. Lorsque la sirène est connectée à des accessoires telis que télécommande, contact de portef/ferentre, détecteur de mouvement PIR, etc., comme disposifit d'alarme autonome, elle se mettra à sonner et son éclairage stroboscopique sera activé dés qu'un détecteur qu'enkonque se déciencé.

Vue d'ensemble du produit

Vue de face

Signification de I'etat des indicateurs lumineux

État	Indicateur lumineux
Armer/Mode à domicile	Clignote une fois toutes les 5 secondes
Désarmer	Aucune indication lumineuse
Aucun désarmement après alarme	Un clignotement toutes les 2 secondes pendant 2 heures

Vue arriere

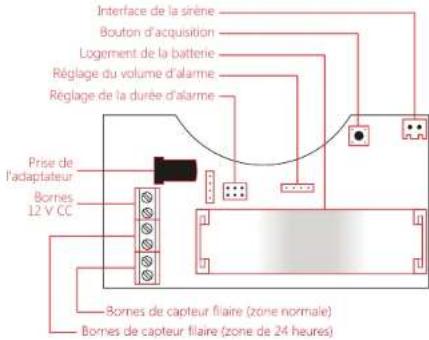

Description de la carte de circuit imprimé

Cavalier de réglage

Veuillez regier le volume et la durée de l'alarme sur la carte de circuit imprimé selon vos besoins.

Réglage du volume d'alarme

Remarque: Lors que la sérène est connectée au tableau de commande, elle se mettra à sonner au niveau de volume prégréée même si le tableau de commande est configuré pour une alarmé silencerieuse. Les voirs sont ainsi avertis et l'intrusion est dissuadue. Lors que la tableau de commande est configuré pour s'armor ou se désfarmer de façon silencerieuse, la sérène sera silencerieuse à ce moment-là. Lorsque la sérène est en mode silencerieux, un signal sonore est tout de même émeûs à l'armement et au désarmement.

Réglage de la durée d'alarme

mode « zone de 24 heures » se déclenché, le système donne immédiatement l'alarme, peu importe les circstantes rencontreés par le système. Les détecteurs de fumée, de gaz et les faisceaux infrarouges sont définis en mode « zone de 24 heures »

Mode d'installation

Le mode d'installation permet aux utilisateurs de démonter ou remonter la sirène sans déclencher le contact anti-sabotage. Vous ne dérangerez pas ainsi les autres personnes.

① Appuyez de façon continue et à 3 reprises sur la touche [Désarmer ], la sirenne passée alors en mode d'installation après l'émission d'un long bip sonre. Tout détecteur ou contact antisabotage déchéché au cours du mode d'installation ne fera pas sonner la sirenne mais jusqu'à 3 bip sonores retentiront.
Appuyez sur la touche (Armer 3), la sirené quittera le mode d'installation après l'émission d'un long bip sonore. Ou encore, la sirené quittera le mode de connexion si aucune operation n'est executée dans les 10 minutes. Note: Vous pouvez aussi appuyer sur le contact anti-sabotage 7 fois pour acceder au mode d'installation.

Installation

Veuiliez finit tous les réglages du système sur la carte de circuit imprimé et accédé ou mode d installation avant de procee à Finstallation.

Fonctionnement comme sirène sans fil

Lorsqu'elle fonctionne comme sirène sans fil, la sirène doit être connectee préalablement avec un tableau de commande sans fil. Lorsque le tableau de commande est en alarme, la sirène sonne et l'éclairage stroboscopique émet des flashs pour dissuader les intrus.

Connexion avec un tableau de commande

Appuyez sur le bouton d'acquisition pendant 0,5 seconde, la sirène émet un bip sonore et entre en mode de connexion.

Appuyez sur la touche [SOS] ou [Armer ⑥] du tableau de commande (ou appuyez sur "Arm" sur l'Appli si le panneau ne possede pas de bouton physique), la sirene sans fil et le tableau de commande auront etabli avec succès leur connexion après l'émission d'un bip sonore par la sirene.

Remarque: Une fois la sirène en mode de connexion, veuillez appuyer de nouveau sur le bouton d'acquisition pour quitter. La sirène émettra un bip sonore.Lors de la connexion au tableau de commande, veillez à ne pas déclcher tout autre détecteur pour évier des interférences.

Déconnexion

Maintérez enforcé le bouton d'acquisition jusqu'à ce que 2 bips sonores soient émis pour déconnecter la sirène et le tableau de commande.

① Place le gabarit d'installation au bon endroit, collez le niveau à bulle sur le gabarit d'installation pour vérifier et régler la position.
Placez deux vis dans les trous de fixation du haut.
Montez le support dans les trous de fixation du bas et serrez les vis.
Enlevez le gabarit d'installation.
Montez la sirène sur le mur, serrez les vis et vérifie qu'elle est bien positionné.

Acceder au mode de connexion au moyen d'une télécommande

Cette fonction permet aux utiliser des connecter de nouveaux accessoires achetés sans démonter la sirène du mur.

Lorsque la sirène est en mode d'installation, appuyez de façon continue et à 3 reprises sur la touche [Mode à domicile ] de la télécommande, la sirène passe alors en mode de connexion après l'émission d'un long bip sonore. La sirène quittera le mode de connexion si aucune opération n'est executée dans les 15 secondes.

Fonctionnement comme tableau d'alarme autonome

Lorsqu'elle fonctionne en tableau d'alarme autonome, la sirene doit etre connectee prealablement avec des detecteurs sans fil ou des
detecteurs filares. En cas de detection d'une intrusion, elle se metra
a sonner et l'éclairage stroboscopique sera activé pour dissuader les intrus. Connexion avec un accessoire appuyez sur le bouton d'acquisition sur la sirene et declenchez brievement l'accessoire, la connexion est
etablie avec succes après l'émission d'un bip sonore par la sirene.

Bornier de cablage

La sirene dispose de bornes pour son alimentation et des détecteurs filaires. Reliez simplement la ligne d'alimentation électrique ou les détecteurs filaires aux borniers de cablage. Veillez respecter la polanite des bornes positive et négative.

-12 V CC+ ZONE 24H ZONE

Alimentation electrique: entree 12 V CC

Zone (mode « zone normale »): Dés qu'un détector en mode

zone normale se declene, le système donne immédiatement

l'alarme.

Zone 24H (mode - zone de 24 heures *): Dés qu'un détector en

VL

Introductie

Déclaration de conformité à la rédigération de la FCC. Côt appellé est conforme à la section 15 de la réglementation de la FCC, le fonctionnement est souris aux deux conditions suivantes : (1) cet appellé ne doit pas préquerer d'interférences nubilés et (2) il doit soutreter toute inéquence non équiv. où complè des quels peuvent pertürber la fonctionnement.

CNACON désignée que l'opinion 34945, 34946, 34947, 34952, 34953, 34856, 34957, 34958, 34959, 34960, 34961, 34962, 34963, 34964, 34965, 34966, 34967, 34968, 34969, 34970, 34971, 34972, 34973, 34974, 34975, 34976, 34977, 34978, 34979, 34980, 34981, 34982, 34983, 34984, 34985, 34986, 34987, 34988, 34989, 34990, 34991, 34992, 34993, 34994, 34995, 34996, 34997, 34998, 34999, 35000.

N 3914897V1.92-2011D1014897V1.64-2011

6N 62472019

EN300220-1V2.4.12012

EN6950-7:2009+AJ1:2009+AJ1:2010=AJ12:2011+AJ2:2013

EN60950-1:2006+Am11,2009+Am12:2010+Am12:2011+Am2:2013

Si I'alarme ne fonctionne plus ou ne peut plus etre répréter, elle doit être clémente conformément au réglementations en vigueur.
