MODE D'EMPLOI PSIS 11230V TROTEC
Indications sur le manuel d'utilisation 2
Sécurité 2
Informations sur I'appareil 7
Transport et stockage 8
Mise en service. 8
Utilisation 9
Accessoires disponibles. 11
Défauts et pannes 11
Entretien 12
Élimination 12
Indications sur le manuel d'utilisation
Symboles
Avertissement relat à la tension électrique
Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.
Avertissement de surface chaude
Ce symbole indique que les surfaces brûlantes causent des risques pour la vie et la santé des personnes.
Avertissement
Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.
Attention
Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.
Remarque
Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais,aucun danger.
Info
Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.
Observer le mode d'emploi
Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter le manuel d'utilisation.
Porter des lunettes de protection
Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser une protection pour les yeux.
Vous pouvez télécharger la derniere version du manuel d'utilisation et la déclaration de conformite UE sur le lien suivant :
PSIS 11-230V
Consignes generales de sécurité pour les outils ELECTriques
Avertissement
Lisez toutes les mises en garde de sécurité, instructions, illustrations et caractéristiques techniques fournies avec cet outil electroportatif.
Le non-respect des instructions suivantes risque de causer une électrocution, de provoquer un incendie ou de donner lieu à des blessures graves.
Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.
Avertissement
Lisez toutes les consignes de sécurité et toutes les instructions.
Le non-respect des consignes de sécurité et des instructions risque de causeur une ectrocution, de provoquer un incendie et/ou de causeur des blessures graves.
Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.
Le present apparéil ne doit pas être utilisé par les enfants et les personnes de moins de 16 ans. Il est interdit aux enfants de jour avec l' apparéil. Il est interdit aux enfants et aux personnes de moins de 16 ans d'effectuer le nettoyage et l'entretien de l' apparéil.
Le terme outil électrique utilisé dans les consignes de sécurité se rapporte aux outils électriques utilisés sur secteur (avec un cable électrique) et aux outils électriques sans fil (sans cable électrique).
Avertissements de sécurité généraux pour les outils - Sécurité de la zone de travail
- Veillez à ce que la zone de travail soit propre et bien éclairée. Le désordre et une luminosité insuffisante sont propices aux accidents.
- Ne faites pas fonctionner les outils électriques en atmophère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produit des étincelles qui peuvent enflammer les poussières ou les fumées.
- Maintenez les enfants et les personnes représentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.
Avertissements de sécurité généraux pour les outils électriques - Sécurité électrique
- La fiche de l'outil électrique doit être adaptée à la prise. Ne modifies jamais la fiche de chaque façon que ce soit. N'utilise pas de fiche adaptateur avec des outils reliés à la terre. Des fiches non modifiées et des prises adaptées réduisent le risque de choc électrique.
- Evitez tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cusinières et les réfrigerateurs. Il existe un risque accru de chic électrique si votre corps est relié à la terre.
- N'exposez pas les outils à la pluie ou à l'humidité. La déténération d'eau à l'intérieur d'un outil électrique accentue le risque d'électrocution.
- N'utilisez jamais le cordon d'alimentation pour porter, accrocher ou débrancher l'outil. Maintenez le cordon d'alimentation à l'écart de la chaleur, de l'huile, d'arêtes vives ou de pieces mobiles. Des cordons d'alimentation endommages ou emmelés augmentent le risque d'électrocution.
- Dans le cadre d'une utilisation de l'outil en extérieur, utilisez uniquement des rallonges adaptées à l'utilisation extérieure. L'utilisation d'une rallonge adaptée à l'utilisation extérieure réduit le risque de choc électrique.
- Si l'utilisation de l'outil électrique dans un environnement humide ne peut pas etre evitee,utilizez un disjoncteur differentiel. L'utilisation d'un disjoncteur differentiel reduit le risque de chic electrique.
Avertissements de sécurité généraux pour les outils électriques - Sécurité des personnes
- Restez vigilant, regardez ce que vous étés en train de faire et faites preuve de bon sens lors de l'utilisation de l'outil. N'utilise pas d'outils électriques lorsque vous étés fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention au cours de l'utilisation d'un outil électrique peut entraîner des blessures graves.
- Utilisez un équipement de protection individuelle et portez toujours des lunettes de protection. Les équipements de protection individuelle, tels que les masques antipoussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques, en fonction du type d'utilité, réduisent le risque de blessures.
- Évitez toute mise en marche intempestive. Assurez-vous que l'outil est arrêté avant de le brancher sur le secteur ou de raccorder la batterie, de le prendre en main ou de le transporter. Porter les outils avec le doigt sur l'interrupteur ou brancher un outil électrique alors qu'il est en marche est une source d'accidents.
- Retirez toute clé de réglage avant demettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil électrique peut entraîner des blessures.
- Veillez à ne pas vous tener de façon anormale. Adoptez une position stable et gardez toujours l'équilibre. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.
- Habillez-vous de manière adaptée. Ne portez pas de vêtements amples ou de bijoux. Gardez cheveux et vêtements à distance des pieces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent se prend dans des éléments en mouvement.
- S'il est possible de monter des dispositifs d'aspiration et de récapération des poussières, assurez-vous qu'ils sont bien raccordés et correctement utilisés. L'utilisation d'un dispositif d'aspiration des poussières peut réduire les risques dus aux poussières.
- Ne vous croyez pas faussement en sécurité et n'ignorez pas les consignes de sécurité concernant les outils ELECTriques sous prétexte que vous maïtrisez l'appareil. Toute néligence peut entraîner de graves blessures en une fraction de seconde.
Avertissements de sécurité généraux pour les outils électriques - Utilisation et entretien de l'outil
- Faites attention à ne pas surcharger l'outil. Utilisez l'outil prévu pour l'application concernée. L'outil adapté vous permettra de nouveaux réalisier le travail et de manière plus sure, conformément à la puissance pour laquelle il a été construit.
- N'utilisez pas d'outils ELECTriques dont l'interrupteur est défectueux. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et doit être réparé.
- Débranche la fiche de la prise de courant et/ou retirez la batterie amovible avant d'effectuer des réglages, de changer d'outils de travail ou de ranger l'appareil. Ces mesures de sécurité réduisent le risque de mise en marche accidentelle de l'outil.
- Conservez les outils non utilisés hors de portée des enfants. Ne permette pas aux personnes qui ne sont pas familiarisées avec l'outil électrique ou qui n'ont pas lu ces consignes de l'utiliser. Les outils electrométries sont dangereux s'ils sont utilisés par des novices.
- Entretenez bien les outils electriques et les outils insérables. Vérifiez qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pieces cassées ou toute autre irregularité pouvant affecter le fonctionnement de l'outil. En cas de dommages, faites réparer l'outil electrique avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.
- Affutéz et nettoyez les outils permettant de couper. Les outils de coupe dotés de pieces coupantes tranchantes correctement entretenues sont moins susceptibles de bloquer et sont plus facies à contrôler.
- Utilisez l'outil électrique, les outils insérables, etc. conformément à ces instructions. Tenez compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses.
- Maintenez les poignées et les surfaces de préhension séches, propres et exemples d'huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil en toute sécurité en cas de situation imprévue.
Avertissements de sécurité généraux pour les outils électriques - Maintenance et entretien
- Ne faites réparer l'outil que par un spécialiste qualifié et seulement avec des pieces de rechange d'origine. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil.
Consignes de sécurité spécifiques aux stations de soudage
- Ne touchez jamais la pointe chaude ni la soudure fondue. Vous risqueriez de vous brûler.
- N'utilisez enaucun cas de I'eau pour refroidir le fer a souder. Aprees I'emploi, laissez le fer a souder refroidir a l'air.
- Pendant les pauses et après l'emploi, utilisez le support pour poser le fer à souder. La chaleur elevée du fer à souder risque demettre le feu à un support inapproprié.
- Tenez l'appareil éloigné de tout matériel inflammable.
- N'inhalez pas les vapeurs dégagées. Assurez toujours, pour les travaux de longue durée pendant lesquels des vapeurs toxiques sont susceptibles de se dégager, une aération suffisante du poste de travail.
- Évitez tout contact de la pointe de soudage avec les pieces plastique du support. Il pourrait s'ensuivre des déteriorations de l'appareil.
- Evitez de manger, de boire et de fumer dans les pièces où sont effectuels des travaux de soudage. Des traces de plomb résiduelles, sur les mains, risquent sinon de pénétrer dans l'organisme par le biais des alimentés ou des cigarettes.
- Àprous le soudage, lavez-vous toujours soignement les mains.
- Ne jetez pas les restes de soudure avec les déchets menagers. Les restes de soudure font partie des déchets spéciaux.
- Si vous devez effectuer des travaux de soudure sur des composants électriques, coupez-en tout d'abord l'alimentation électrique. Il existe un risque d'électrocution et de destruction du composant électrique du fait d'un court-circuit.
Utilisation conforme
La PSIS 11-230V est conçue pour les travaux de soudage électronique dans les domaines des loisirs et du bricolage. Elle peut être utilisée pour les travaux de soudage, le collage par soudage des plastiques et la decoration.
Nous recommendons d'utiliser l'outil électroportatif avec les accessoires d'origine de Trotec.
Utilisations non conformes prévisibles
L'appareil n'est pas adapté pour les applications suivantes :
- Gravure de supports media tels que les CD, les DVD, etc.
Ceux-ci peuvent être endommagés par la gravure. - Brasage ou soudage de l'aluminium
Toute utilisation autre que celle qui est décrite au chapitre « Utilisation conforme » est considérée comme une utilisation non conforme raisonnablement prévisible.
Qualification du personnel
Toute personne utilisant le presente appareil doit :
- avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.
Signaux de sécurité etétiquettes sur les accessoires
Remarque
Ne retirezaucun signal de sécurité,autocollant ou etiquette de l'appareil.Tous les signaux de sécurité, autocollants et etiquettes doiventetre conservés demaniere a rester lisibles.
Les signaux de sécurité et étiquettes suivants sont apposés sur les accessoires :
Danger: vapeurs toxiques
Ce symbole indique que des vapeurs toxiques peuvent se dégager au cours du soudage. Assurez toujours une aération suffisante du poste de travail.
Équipement personnel de protection
Portez des lunettes de protection.
Vous protégéz ainsi vos yeux des éclats qui peuvent se détacher, tomber ou être projétés en risquant de provoquer des blessures.
Risques résiduels
Avertissement relat à la tension électrique
Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !
Avertissement relat à la tension électrique
Risque d'electrocution provoquee par la pénétration de liquide dans le boitier!
Ne plongez pas l'appareil et les accessoires dans I'eau. Veillez a eviter la pénétration d'eau ou d'autres liquides dans le boitier.
Avertissement relat à la tension électrique
Risque d'électrocution due à la pénétration de liquide dans le boîtier
N'utilisez jamais la station de soudage si la poignée, le cordon ou la prise secteur sont endommages. N'ouvre jamais l'appareil.
Avertissement de surface chaude
Ne touche jamais la pointe chaude ni la soudure fondue. Vous risqueriez de vous brûler. Il est indispensable de laisser l'appareil refroidir complètement avant de changer, de nettoyer ou de contrôler les éléments de l'appareil.
Avertissement de surface chaude
RISQUE DE BLESSURE! Tenez les mains éloignées de la pierce portée à haute température. La chaleur peut se transmettre à travers la pierce.
Avertissement de surface chaude
Certaines pieces de l'appareil peuvent etre brulantes et provoquer des brulures. Une prudence particuliere est nécessaire lors de la presence d'enfants ou d'autres personnes vulnérables.
Avertissement
Vapeurs toxiques!
Des gaz et des vapeurs eventuellement nocives pour la santé sont généres pendant le travail.
Portez des lunettes de protection et assurez toujours une aération suffisante.
Avertissement
Risque d'incendie!
Posez toujours le fer à souder chaud sur le support fourni ou sur un autre support stable résistant au feu.
Avertissement
Risque d'incendie!
Ne laissez enaucun cas I'appareil en marchesans surveillance.
Avertissement
Évitez de manger, de boire et de fumer dans les pieces ou sont effectuels des travaux de soudage. Des traces de plomb résiduelles, sur les mains, risquent sinon de pénétrer dans l'organisme par le biais des alimentés ou des cigarettes.
Avertissement
L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observe les qualifications requises pour le personnel.
Avertissement
L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.
Avertissement
Danger de suffocation!
Veuillez ne pas laisser trainer les emballages vides. Ils pourraient etre dangereux pour les enfants.
Attention
Tenez l'appareil à l'ecart de sources de chaleur.
Remarque
L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observe les informations relatives au transport et à l'entreposage de l'appareil.
Remarque
Évitez tout contact de la pointe de soudage avec les pieces plastique du support. Il pourrait s'ensuivre des déteriorations de l'appareil.
Comportement en cas d'urgence / fonction arrêt d'urgence
Arrêt d'urgence:
En débranchant la fiche secteur de la prise, vous stoppez immédiatement le fonctionnement de l'appareil. Afin de protégger l'appareil contre tout redémarrage involontaire, laissez la fiche secteur débranchée.
Comportement en cas d'urgence:
- Arretez l'appareil.
- En cas d'urgence, coupez immidiatement l'alimentation électrique de l'appareil : débranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
- Ne rebranchez jamais un appareil endommagé.
Informations sur l'appareil
Description de l'appareil
La PSIS 11-230V compte une station de soudage à laquelle est raccordé un fer à souder ainsi qu'un support de fer.
La station de soudage géné des températures de 150^ à 500^ à la panne à souder. Le bouton rotatif de la station de soudage permet de régler la temperature en continu.
Les pannes à souder sont amovibles et peuvent ainsi être adaptées aux travaux prévus (la fourniture comprend 2 pannes).
Desrangements pour les pannes à souder et la soudure sont intégrés dans la station de soudage :ils rendent le travail plus facile.

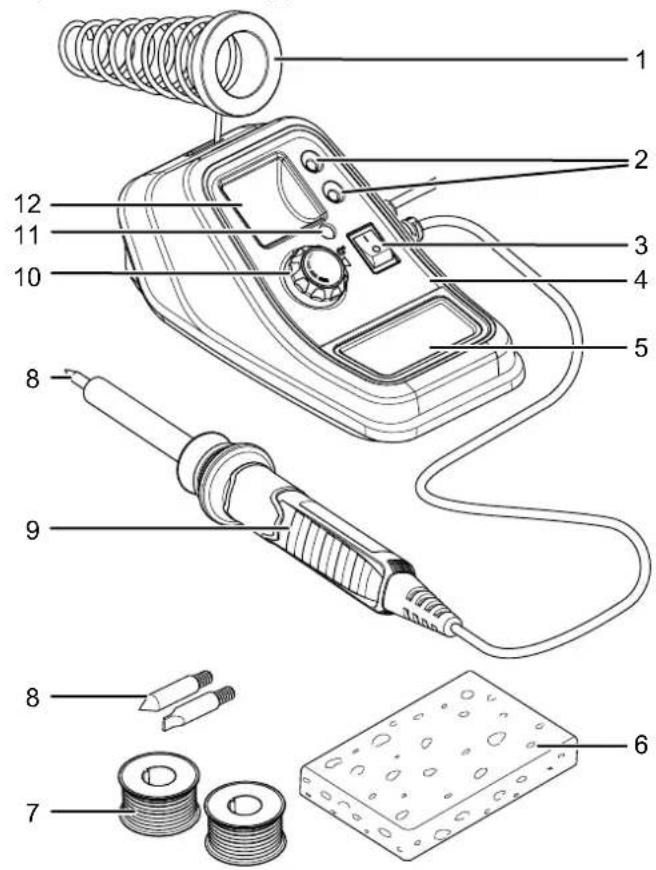

Representatior de I'appareil
| N° Désignation |
| 1 Support de fer |
| 2 Rangement pour les pannes à souder |
| 3 Interrupteur marche/arrêt |
| 4 Station de soudage |
| 5 Logement éponge |
| 6 Éponce |
| 7 Soudure |
| 8 Panne à souder |
| 9 Fer à souder |
| 10 Bouton de réglage de la température |
| 11 Voyant de contrôle |
| 12 Rangement pour la soudure |
Furniture
- 1 PSIS 11-230V
- 1 support de fer à souder
- 2 pannes à souder
1 rouleau de soudure 0 1,0 mm, 10 g
1 rouleau de soudure 0 1,5 mm, 10 g
1 éponge - 1 mode d'emploi
\section*{Caracteristiques techniques}
| Paramètre Valeur | |
| Modèle | PSIS 11-230V |
| Raccordement secteur 230-240 | V / 50 Hz |
| Puisance absorbée 48 W | |
| Plage de température 150 °C à 500 °C | |
| Longueur de cordon station de soudage | 2 m |
| Longueur de cable fer à souder | 1 m |
| Classe de protection | 1/2 |
| Poids 0,8 kg |
Transport et stockage
Remarque
L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observe les informations relatives au transport et à l'entrepose de l'appareil.
Transport
Veuillez observer les consignes suivantes avant chaque transport :
- Arretez l'appareil.
- Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
- Laissez refroidir l'appareil.
Stockage
Veuillez respecter les consignes suivantes avant chaque entreprises :
- Arrêtez l'appareil.
- Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
- Laissez refroidir l'appareil.
- Nettoyez l'appareil conformément aux indications figurant au chapitre Maintenance.
Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :
- au sec et protégé du gel et de la chaleur
- à une température ambiente inférieure à 45 °C
- dans un endroit protégé de la poussière et de l'exposition directe du soleil
Mise en service
Déballage de l'appareil
- Sortez l'appareil et les accessoires de leur emballage.
- Contrôlez l'intégrité de l'appareil et la présence eventuelle de déteriorations.
Avertissement
Danger de suffocation!
Veuillez ne pas laisser trainer les emballages vides. Ils pourraient etre dangereux pour les enfants.
- Éliminez l'emballage conformément à la législation nationale en vigueur.
Mise en place / remplacement de la pointe de soudage
Attention
Risque de brûlures! Ne démontez la panne à souder que si l'appareil est débranché et si celle-ci a entiement refroidi.
La panne à souder (8) est dotée d'un filtage et peut de ce fait être remplacée de manière simple et rapide.
- Debranchez le cordon secteur de la prise secteur en tirant sur la fiche secteur.
- Le cas échéant, laissez le fer à souder (9) refroidir dans son support (1)

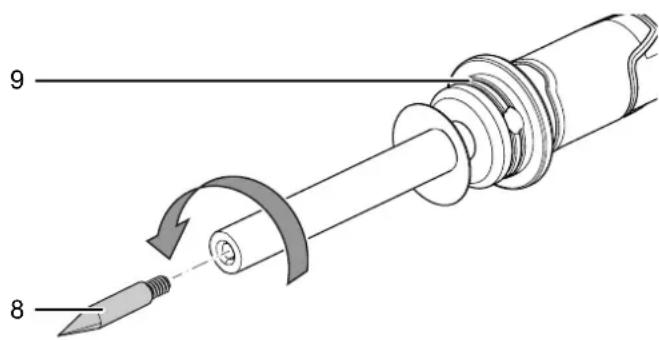

- Tournez la panne à souder (8) montée dans le sens contraire des aiguilles d'une montre et enlevez-la du fer à souder (9).

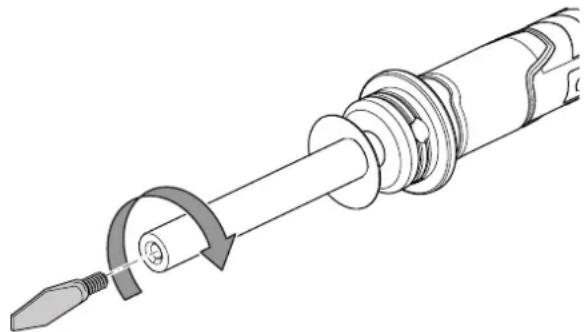

- Montez la nouvelle panne à souder (8) en la tournant dans le sens des aiguilles d'une montre dans le fer à souder (9).
Étamage de la panne à souder
La panne à souder (8) doit être étamée avant la première mise en service de la station de soudage et avant l'utilisation d'une nouvelle panne.
Branchement du cable électrique
- Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
Utilisation
Généralités :
- Les pieces à souder doivent être propres et ne doivent pasprésenter de couche d'oxydation. Au besoin, enlevez les dépôts à l'alcool ou à la paille de fer.
Utilisez un support ajustat pour proteger la surface de travail des éclaboussures de soudure. - Évitez de secouer la piece pendant la phase de refroidissement. Cela risquerait de provoquer des « soudures froides »
- Avant de commencer à souder, étamez la panne à souder propre avec un peu de soudure.
N'utilise la température maximum que le temps absolument nécessaire. Vous prolongerez ainsi la durée de vie de votre panne à souder. - Lorsque la soudure fond sur la panne à souder, la température requise est atteinte. Tant que des grumeaux se forment, la température est trop BASSE.
- Lorsque la panne à souder ne fonctionne plus correctement, vous pouvez essayer de la nettoyer avec du papier de verre à grain fin. Procedez ensuite à un nouvel étavage de la panne à souder en l'enrobant de soudure et de flux et en la chauffant.
Soudage de câbles
- Denudez les câbles au moyen d'une pince à dénuder.
- Torsadez les fils fins du cable et ajoutez-y de la soudure en chauffant l'extrémité du cable avec le fer à souder. La soudure liquide est alors aspirée dans l'extrémité torsadée du cable par capillarité.
- Si vous en possédez un, utilisez un outil d'aide (« troisième main ») pour joindre les extremités des deux cables.
- Chauffez les deux extrémités de cable jointes au moyen de la panne et ajoutez de la soudure. Le soudage est réussi lorsque les deux extrémités de cable sont enrobées d'une gaine de soudure commune.
Soudure sur circuit imprimé
- Préparez les éléments à souder en pliant leurs fils de raccordement en fonction de l'écartement des trous du circuit imprimé.
- Faites passer les fils de raccordement à travers le circuit imprimé et pliez légèrement les fils afin que les composants soient bien maintainus dans la bonne position.
- Avec le fer à souder,CHAUFFEZ la pastille et le fil et ajoutez un peu de soudure sur le contact.
Veiliez à ce que la soudure liquide couvre l'intégrality de la pastille et enrobe le fil.
Mise en marche de l'appareil
Portez toujours vous équipement personnel de protection lorsque vous travailliez avec l'appareil.
Remarque
Assurez you qu'une panne à souder est bien montée sur le fer à souder. NeCHAUFFEZ pas le fer à souder sans panne.
Remarque
Utilisez toujours le support de fer (1) lorsque vous faitesCHAuffer le fer à souder,pendant les pauses entre les différents soudages ainsi que pendant la phase de refroidissement du fer à souder.

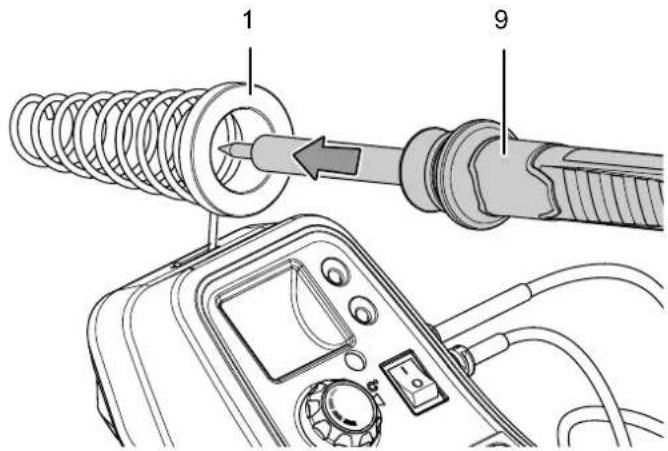

- Placez le fer à souder (9) dans le support de fer (1).

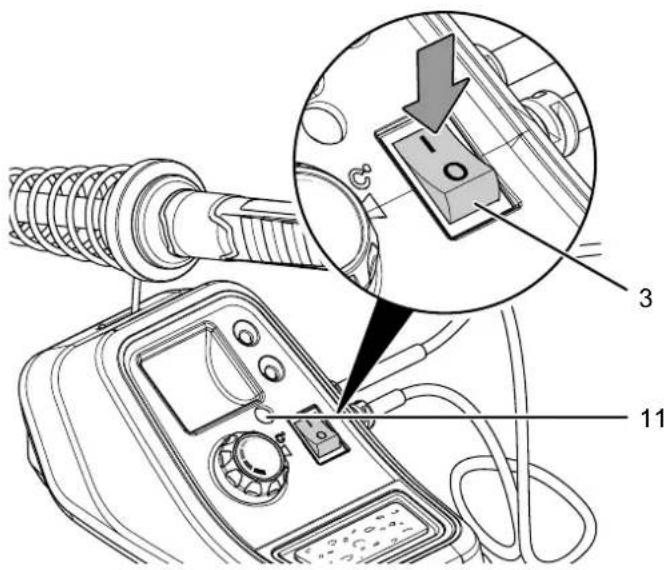

2. Placez l'interrupteur marche/arrêt (3) sur la position « I »
Levoyant de contrôle de l'appareil (11) s'allume pour vous montré que celui-ci est activé.
Réglage de la température
Remarque
Si la température est trop BASSE, la soudure ne coule pas suffisamment et peut etre a l'origine de soudures froides. Si la température est trop elevee, la soudure brule et ne coule pas. De plus, les materiaux traites risquent d'être détruits.
Ci-dessous, quelques exemples de températures
recommendees pour les applications les plus courantes :
- 200^ : température de fusion des soudures tendres les plus utilisées
- 300^ :utilisationnormale,parexampleavec les soudures sans plomb
- 400^ : température elevée, par exemple pour dessouder les petites soudures
- 500^ : température maximum, par exemple pour dessouder les grosses soudures
Sur l'appareil, il est possible de régler la température entre 150^ et 500^ . Le code couleurs du bouton de réglage de la température (10) aide à régler la température sur une plage définie.
| Code couleur Température | |
| jaune ± 150 °C | |
| orange ± 150 °C à 270 °C | |
| rouge ± 270 °C à 500 °C |

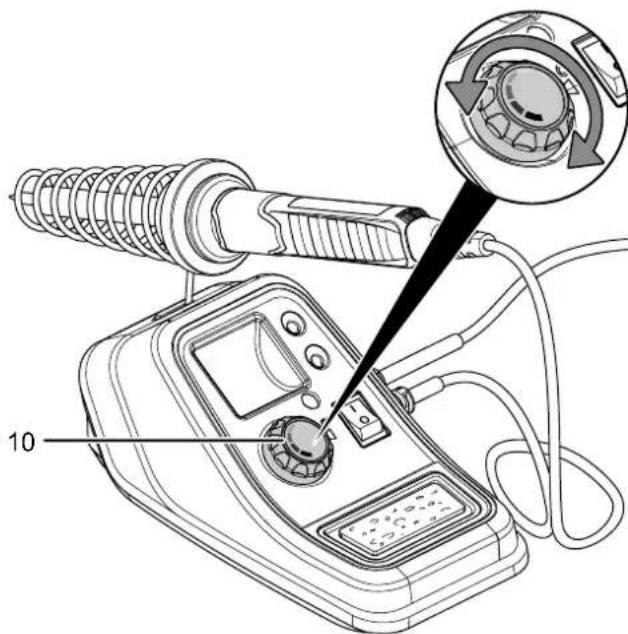

- Pour augmenter la température, tournez le bouton (10) dans le sens des aiguilles d'une montre.
- Pour diminuer la températe, tournez le bouton (10) dans le sens contraire des aiguilles d'une montre.
Utilisation de l'éponge
L'éponge (6) intégrée dans la station de soudage (4) sert à nettoyer la panne à souder (8).
- Humidifiez I'éponge (6) avant de l'utiliser.

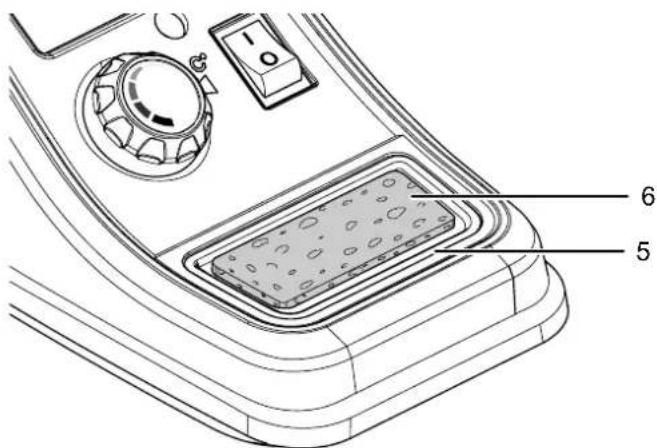

- Placez I'éponge humide (6) dans le logement prévu (5).
Remarque
La panne à souder chaude ne doit jamais entraire en contact avec une éponge seche. Dans le cas contraire, l'éponge peut être endommagée.
Exécution du soudage
Attention
Les vapeurs dégagées, si elles sont inhales, peuvent provoquer des maux de tête et des accès de fatigue. Veillez à une aération suffisante pendant les travaux de soudage.
- Nettoyez la panne à souder (8) sur l'éponge (6) humide.
- La panne à souder doit être étamée après le nettoyage. À cette fin, faites fondre un peu de soudure sur la panne chaude.
- Approche la panne à souder de l'emplacement à souder et chauffez celui-ci.
- Faites fondre la soudure entre l'emplacement à souder et la panne.
- Ajoutez de la soudure jusqu'à ce que l'emplacement soit entierement couvert de soudure.
- Eloignez la panne à souder afin de ne pas surchauffer la soudure fondue.
- Laisser refroidir la soudure. Ce faisant, évitez les secousses.
Remarque
Un flux est nécessaire pour le soudage. Soit ce flux est inclus dans la soudure, soit il doit être employé séparément. Informez-vous sur la soudure ajusté pour l'application que vous envisagez.
Arrêt de l'appareil
Remarque
Après usage, replacez toujours le fer à souder dans son support.

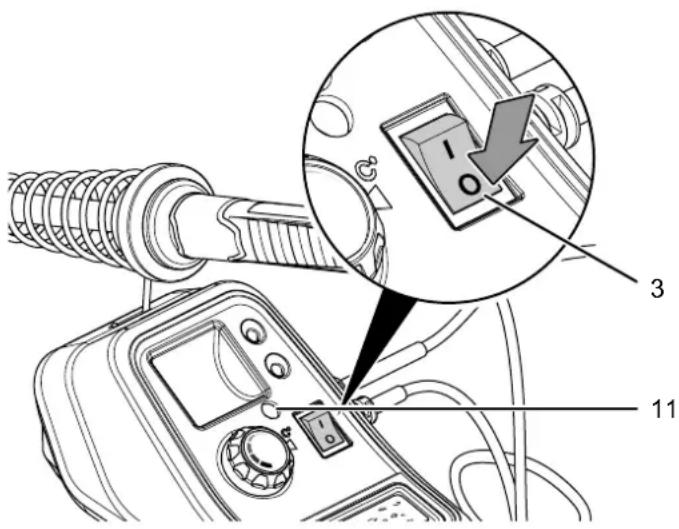

- Placez l'interrupteur marche/arrêt (3) sur la position « 0 »
Levoyant de contrôle (11) s'eteint.
En cas de non-utilisation, retirez la fiche secteur de la prise.
Accessoires disponibles
Avertissement
Utilisez uniquement les accessoires et les appareils auxiliaires mentionnés dans le manuel d'utilisation. L'utilisation d'autres outils et d'autres accessoires que ceux recommends dans le manuel d'utilisation peut encourir un risque de blessure.
Accessoires Numero d'article
Set de pannes à souder 6 236 001 001
Défauts et pannes
Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté controlé à plusieurs reprises. Malgré tout, si l'appareil avaitprésent des dysfonctionnements, contrôle-le en vous conformant à la liste suivante :
Toutes les tâches de dépannage nécessitant l'ouverture du boîtier sont à réaliser par une entreprise d'électricité spécialisée ou par la société Trotec.
Une légère fumée ou une odeur apparait lors de la première utilisation :
- Il ne s'agit ni d'un dernier ni d'une panne. Ce phénomène disparaitrapidement après un certain temps de fonctionnement.
L'appareil ne se met pas en marche :
- Verifiez le raccordement au secteur.
- Verifiez le bon etat du cordon et de la fiche secteur. Si vous constaze que l'appareil est endommagé, n'essayez pas de le remettre en marche.
Si le cordon secteur de cet appeareil est endommagé, il doit être remplace par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque.
- Vérifiez leFuse ou le disjoncteur secteur.
Info
Attendez au moins 10 minutes avant de remetre l'appareil en marche.
L'appareil est en marche mais la soudure ne coule pas ou donne de mauvaises soudures
- La température du fer à souder est trop BASSE. Vérifiez la température pré-reglee. Le cas échéant, augmentez la température de consigne et attendez qu'elle soit atteinte.
- La température du fer à souder est trop élevé et celui-ci brûle la soudure, les isolants des cables ou les pistes des circuits imprimés. Vérifiez la température pré-regée. Le cas échéant, réduisez la température de consigne et attendez qu'elle soit atteinte.
- La panne à souder est encrassée. Nettoyez la panne à souder en l'essuyant sur l'éponge humide.
- La panne à souder est usageé. Montez une nouvelle panne à souder afin d'assurer les performances de la station de soudage.
La soudure n'assure pas de liaison
- La température du fer à souder est trop BASSE. Vérifiez la température pré-reglee. Le cas échéant, augmentez la température de consigne et attendez qu'elle soit atteinte.
- L'emplacement de soudage est trop froid. Chauffez l'emplacement de soudage avec le fer à souder et n'ajoutez qu'ensuite la soudure afin d'obtenir un enrobage homogène.
- La piece a bouge pendant la phase de refroidissement et une soudure froide s'est formée. Veillez à l'absence de toute secousse sur la piece pendant la phase de refroidissement.
L'appareil ne fonctionne pas parfaitement après les contrôles :
Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.
Entretien
À respecter avant tous travaux de maintenance
Avertissement relat à la tension électrique
Ne touchez jamais la fiche d'alimentation avec des mains humides ou mouillées.
- Arrêtez l'appareil.
- Debranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
- Laissez entierement refroidir l'appareil.
Avertissement relat à la tension électrique
Tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise spécialisée homologue ou par la société Trotec.
Indications de maintenance
L'appareil ne nécessite aucune maintenance.
Nettoyage
L'appareil doit être nettoyé avant et après chaque utilisation.
Avertissement relat à la tension électriche
Risque d'electrocution provoquee par la détérapation de liquide dans le boitier!
Ne plongez pas l'appareil et les accessoires dans I'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.
- Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénétre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilise pas de déterments agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.
- Séchez l'appareil avec un chiffon doux et non pelucheux.
- Nettoyez régulierement la panne à souder en l'essuyant sur l'éponge et en l'étamant ensuite.
- N'utilisez pas de produit chimique pour nettoyer les pannes à souder.
Élimination
Le pictogramme représentant une poubelle barrée, appose un apparéil électrique ou électronique, signifie que celui-ci doit pas été eliminé avec les ordures menagères. Des points collecte Gratis pour les apparéils électriques ou Electroniques usages sont à votre disposition à proximate dezersous. Les autorités de votre ville ou de votre commune nevent vous en fournir les adresses. Pour de nombreux pays "UE, vous trouvez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres visibilities de prise en charge. Sinon, adressez-vous à une reprise homologue dans votre pays pour le recyclage et mination des apparéils électriques usages.
La collecte séparée des apparèils électriques et électroniques usages permet leur réutilisation évientuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersenir.
Trotec GmbH
Grebbener Str. 7
D-52525 Heinsberg
+492452962-400
+492452962-200
info@trotec.com
www.trotec.com
