DCS8300LHV2 - Caméra de surveillance D-LINK - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Résolution vidéo	1080p Full HD
Vision nocturne	Oui, jusqu'à 7 mètres
Angle de vue	130 degrés
Connectivité	Wi-Fi 802.11n
Stockage	Cloud D-Link, carte microSD (non incluse)
Détection de mouvement	Oui, avec alertes push
Audio bidirectionnel	Oui, microphone et haut-parleur intégrés
Compatibilité	iOS, Android, Windows
Installation	Facile, avec support mural inclus
Alimentation	Adaptateur secteur inclus
Dimensions	75 x 75 x 110 mm
Peso	200 g
Garantie	2 ans

FOIRE AUX QUESTIONS - DCS8300LHV2 D-LINK

Comment configurer ma caméra D-LINK DCS8300LHV2 pour la première fois ?

Téléchargez l'application mydlink sur votre smartphone, créez un compte ou connectez-vous. Suivez les instructions pour ajouter la caméra en scannant le code QR ou en entrant le code de la caméra.

Pourquoi ma caméra ne se connecte-t-elle pas au Wi-Fi ?

Vérifiez que votre routeur est en marche et que le mot de passe Wi-Fi est correct. Assurez-vous également que la caméra est à portée du routeur.

Que faire si je ne reçois pas de notifications sur mon smartphone ?

Assurez-vous que les notifications sont activées dans l'application mydlink et que les paramètres de votre smartphone permettent de recevoir ces notifications.

Comment réinitialiser ma caméra D-LINK DCS8300LHV2 ?

Maintenez le bouton de réinitialisation enfoncé pendant environ 10 secondes jusqu'à ce que le voyant LED clignote en orange, puis relâchez-le.

Comment accéder aux enregistrements vidéo de ma caméra ?

Ouvrez l'application mydlink, allez dans l'onglet de votre caméra et cliquez sur 'Historique' pour voir et accéder aux enregistrements.

La qualité vidéo de ma caméra est mauvaise, que faire ?

Vérifiez la connexion Internet et essayez de rapprocher la caméra du routeur. Vous pouvez également ajuster les paramètres de qualité vidéo dans l'application.

Puis-je utiliser ma caméra D-LINK DCS8300LHV2 à l'extérieur ?

Oui, cette caméra est conçue pour être utilisée à l'extérieur, mais assurez-vous qu'elle est correctement protégée contre les intempéries.

Comment mettre à jour le firmware de ma caméra ?

Ouvrez l'application mydlink, sélectionnez votre caméra, allez dans les paramètres et recherchez l'option de mise à jour du firmware.

Que faire si le voyant LED de la caméra est rouge ?

Un voyant rouge indique un problème de connexion. Vérifiez votre connexion Wi-Fi et essayez de redémarrer la caméra.

Est-ce que la caméra D-LINK DCS8300LHV2 prend en charge l'enregistrement sur le cloud ?

Oui, elle prend en charge l'enregistrement sur le cloud via un abonnement mydlink pour stocker vos enregistrements vidéo.

MODE D'EMPLOI DCS8300LHV2 D-LINK

Manuel d'utilisation

12/07/2020

Matériel: A1

Version du manuel: 1,00

Présentation du manuel

D-Link se réserve le droit de réviser ce document et d'en modifier le contenu sans aucune obligation de préavis. Les informations contenues dans le présent document peuvent venir à obsolescence à mesure que nos services et sites Web se développent et changent. Consultez le site Web www.mydlink.com pour obtenir les informations les plus à jour.

Révisions du manuel

1,00 décembre 7, 2020 Version initiale

Marques commerciales

D-Link et le logo D-Link sont des marques commerciales ou des marques déposées de D-Link Corporation ou de ses filiales aux États-Unis ou dans d'autres pays. Tous les autres noms de société ou de produit mentionnés dans ce document sont des marques ou des marques déposées de leur société respective.

Copyright © 2020 par D-Link Corporation, Inc.

Tous droits réservés. Toute reproduction partielle ou totale de ce document est interdite sans l'autorisation écrite de D-Link Corporation, Inc.

Présentation du produit 1

Contenu de la boîte 1

Configuration système requise 2

Vue d'ensemble du matériel. 3

Avant 3

Arriere 4

Comportement des voyants 5

Installation 6

Sécurité 6

Avant de commencer 6

Éléments à prendre en compte avant d'installer le réseau sans fil 7

Configuration de la caméra par l'application mydlink....8

Installation du périhérique 10

Installation de la caméra 11

Utilisation de l'application mydlink. 14

Contrôle de votre périphérique 14

Paramètres du périphérique 15

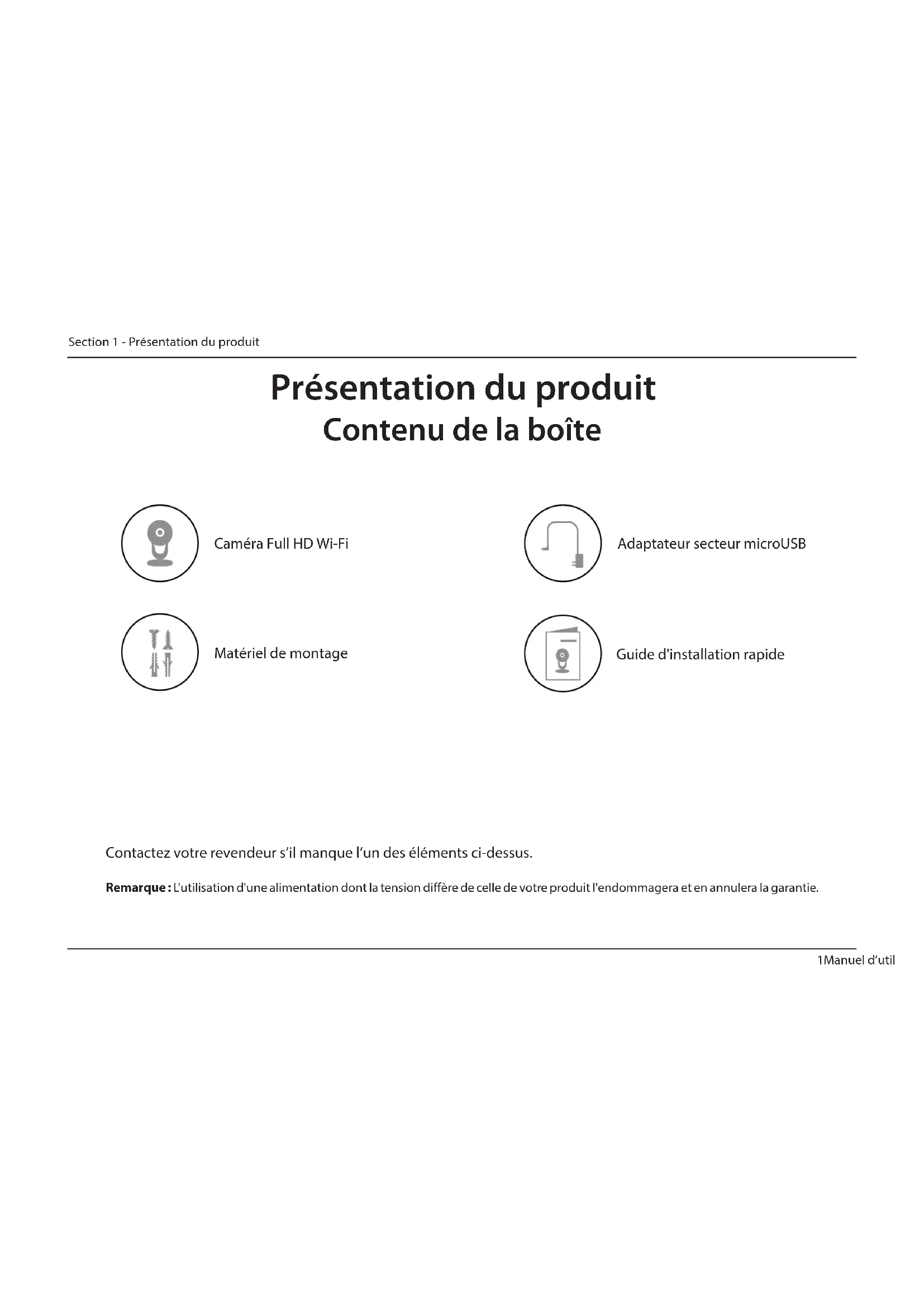

Présentation du produit contenu de la boîte

Caméra Full HD Wi-Fi

Matériel de montage

Adaptateur secteur microUSB

Guide d'installation rapide

Contactez votre revendeur s'il manque l'un des éléments ci-dessus.

Remarque: L'utilisation d'une alimentation dont la tension diffère de celle de votre produit l'endommagera et en annulera la garantie.

Plus besoin de vous battre pour trouver l'angle parfait, la DCS-8300LHV2 vous permet de régler votre camera sur 360 degrés. Avec une résolution Full HD 1080p à 30 images par seconde, vous ne manquerez jamais un moment, et qui plus est, la détection de personne intégrée basée sur IA identifie intelligemment les mouvements humains, de sorte que vous ne recevez des alertes que lorsque cela est le plus important. Le son amélioré et la détection de mouvement aident pour les charges importantes, et grâce à la technologie Bluetooth Low Energy (BLE) intégrée - il s'agit de l'une de nos caméras les plus faciles à installer à ce jour!

Configuration système requise

Configuration réseau requise	• Réseau sans fil 802.11n/g • Une connexion Internet • Un routeur connecté au modem haut débit, ou une Box
Applications mydlinkTM requises	• Appareil iOS ou Android (Veuillez vous reporter à la page de la boutique de l'application ,mobile pour vérifier si votre apparéil est compatible.) • Compte de messagerie (pour l'enregistrement du service mydlink)

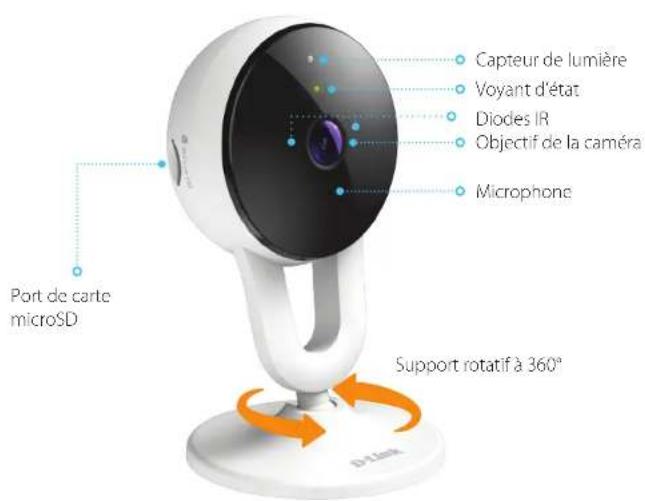

Vue d'ensemble du matériel avant

Capteur de lumière	Le capteur PIR surveille les conditions d'éclairage et alterne entre la couleur et l'infrarouge en conséquence.
Voyant d'état	Voir Comportement des voyants à la page 5 pour de plus amples informations.
Diodes IR	Les LED IR éclairent le champ de vision du péripérique dans les environnements peu éclairés.
Objectif de laamera Enregistre la réserve de la zone autour de laamera.
Microphone Prend le son在此之前 de votreamera.
Port de carte microSD Fente pour carte microSD ; prend en charge jusqu'à 256 Go.

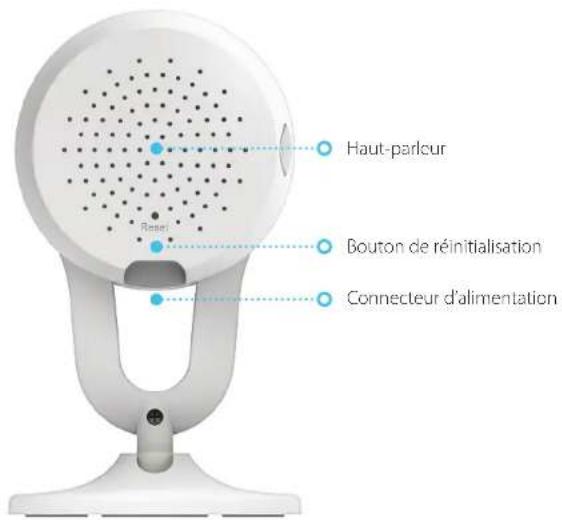

Arrière

Haut-parleur Fournit une lecture audio pour la fonction audio bidirectionnelle.
Bouton de réinitialisation	Maintenez le bouton enforcé pour réinitialiser laamera aux paramètres d'usine par défaut.
Connecteur d'alimentation Connectez l'adaptateur secteur sur ce port pour alimenter laamera.

Comportement des voyants

Voyant d'état	●	Connecté au réseau et à mydlink.
	●	Démarage.
	●	Prêt à être configuré.
	●	Microprogramme en cours de mise à jour - ne mettez pas l'appareil hors tension.

Installation sécurité

Veuillez lire l'ensemble des instructions de sécurité et de fonctionnement avant d'utiliser votre périphérique :

• N'ouvre pas le périphérique et ne tentez pas de le réparer. N'immergez pas le périphérique dans un liquide et ne tentez pas de le nettoyer à l'aide de liquides ou de solvants. Pour nettoyer le périphérique, disconnectez-le de la prise et utilisez une serviette humide pour l'essuyer.

Avant de commencer

Planifiez l'emplacement de votre appare :

• Vérifiez que votrem appareil est électriquement conçu pour fonctionner avec l'alimentation électrique disponible dans cette région.
• Connectez l'adaptateur d'alimentation de l'appareil à une prise électrique qui n'est pas contrôlée par un interrupteur mural. Cela vous évitera de couper accidentellement l'alimentation du périphérique. Assurez-vous de brancher l'appareil sur une prise électrique correctement mise à la terre afin d'éviter les chocs électriques. Assurez-vous que le périphérique est solidement installé.

Éléments à prendre en compte avant d'installer le réseau sans fil

Le Camera Full HD Wi-Fi DCS-8300LHV2 vous permit de visionner des séquences vidéo de pratiquement n'importe où dans la plage de fonctionnement de votre réseau sans fil. Vous devez garder à l'esprit que le nombre, l'épaississeur et l'emplacement des murs, plafonds ou autres objets à travers lesquels les signaux sans fil doivent passer peuvent limiter la portée. En général, les portées varient en fonction des types de matériel et du bruit RF (radiofréquence) de fond de votre domicile ou votre entreprise. Pour optimiser la portée de votre réseau sans fil, suivez ces conseils de base :

1. Limitez au minimum le nombre de murs et de plafonds entre la caméra et le point d'accès sans fil. Chaque mur ou plafond peut réduire la portée de votre caméra de 1 à 30 mètres. Placez les appareils de façon à limiter le nombre de murs ou de plafonds.
2. Faites attention à la ligne directe entre les périphériques en réseau. Un mur de 50 cm d'épaisseur avec une inclinaison de 45 degrés équivaut à un mur de presque 1 mètre d'épaisseur. Avec une inclinaison de 2 degrés, il équivaut à un mur de plus de 14 mètres d'épaisseur! Si vous pouvez améliorer la réception, placez les appareils de sorte que le signal passe directement à travers le mur ou le plafond (au lieu de l'incliner).
3. Les matériaux de construction font une différence. Une porte pleine en métal ou des tôles en aluminium peuvent avoir des conséquences négatives sur la portée. Essayez de placer les points d'accès, les routeurs sans fil et les caméras de sorte que le signal passe par une cloison sèche ou des portes ouvertes. Certains matériaux et objets, comme le verre, l'acier, le métal, les parois d'isolation, l'eau (aquariums), les miroirs, les classeurs, les briques et le béton, dégradent le signal du réseau sans fil.
4. Éloignez votre produit (au moins 1 à 2 mètres) des appareils ou des dispositifs électriques qui émettent des RF.

Configuration de la caméra par l'application mydlink

1/ Téléchargez l'application mydlink depuis l'App Store (iOS) ou Google Play (Android) en scannant le code QR.

Remarque: Assurez-vous que votre appareil est connecté sans fil au réseau sur lequel la DCS-8300LHV2 se trouvera.

2/ Lancez l'application mydlink et créez un compte ou connectez-vous à votre compte existant.

Remarque: Si on vous demande de permettre à l'application d'accéder à votre emplacement ou d'envoyer des notifications, sélectionnez Autoriser. Assurez-vous que les services de localisation et Bluetooth sont activés dans les paramètres de votre téléphone.

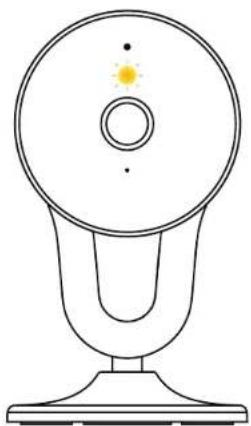

Mettez l'appareil sous tension et attendez que le voyant d'état clignote en orange.

Remarque: Assurez-vous que le Bluetooth de votre appareil mobile est activé.

1. Placez votre appareil à côté de votre appareil mobile. Une invite apparaitra - appuyez sur Add Device (Ajouter un périphérique), puis suivez les instructions de l'application.

Installation du périphérique

Pour tirer le meilleur parti de la vue et des caractéristiques de votre caméra, veuillez prendre en considération les directives de placement suivantes.

Hauteur : Placez la camera à 1,5 - 2 mètres du sol.

Détection de personne : La détection des personnes fonctionne correctement lorsque le sujet se trouve à une distance de 2 à 5 mètres de la caméra.

1 Tournez le support de montage dans le sens inverse des aiguilles d'une montre pour le dégager du périphérique.

2/ Le périphérique peut être monté sur un mur ou au plafond. Alignez le support de montage de manière à ce que la flèche soit dirigée vers le haut. Utilisez un crayon pour faire des marques dans les deux trous.

3/ Utilisez un foret de 6 mm pour percer deux trous de 26 mm de profondeur sur les marques de crayon.

4. Enoncez les chevilles en plastique pour soutenir les vis.

5/ Alignez les trous du support de montage sur les chevilles en plastique. Enforcez les vis dans les chevilles pour fixer le support de montage.

6/ Alignez la télécommande à l'aide des points gris, puis tournez la télécommande dans le sens des aiguilles d'une montre sur le support de montage jusqu'à ce qu'il se verrouille en place.

7/ Réglez votreamera grâce à ses options d'inclinaison et de rotation jusqu'à ce que vous soyez satisfait du point de vue.

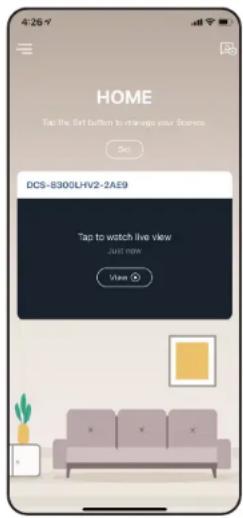

Utilisation de l'application mydlink contrôle de votre périphérique

Remarque: Les captures d'écran sont uniquement représentatives. L'application mydlink est régulièrement mise à jour et peut donc sembler différente.

Après avoir configuré votre Caméra Full HD Wi-Fi DCS-8300LHV2 avec un compte mydlink dans l'application mydlink, vous pourrez accéder à distance à votre caméra via l'application. Après vous être connecté à votre compte mydlink, vous verrez un écran similaire à celui de droite.

Pour accéder aux options de contrôle du périphérique, touchez pour regarder la vue en direct, puis touchez à nouveau pour accéder à la page de contrôle. Les commandes suivantes sont disponibles :

Audio	Appuyez sur \( \diamondsuit \) pour désactiver le son. Appuyez sur \( \diamondsuit \) pour activer le son.
Instantané	Appuyez sur \( \circledcirc \) pour prendre un instantané du flux videoo.
Enregistrement	Appuyez sur \( \circledcirc \) pour activer l'enregistrement de flux videoo.
Conversation bidirectionnelle	Maintenez \( {}^{❸} \) enfoncé pour envoyer votre voix au haut- parleur intégré de laamera.
Résolution videoo	Appuyez sur 720p pour utiliser la résolution videoo 720p. Appuyez sur 1900ur utiliser la résolution videoo 1080p.

Paramètres du périphérique

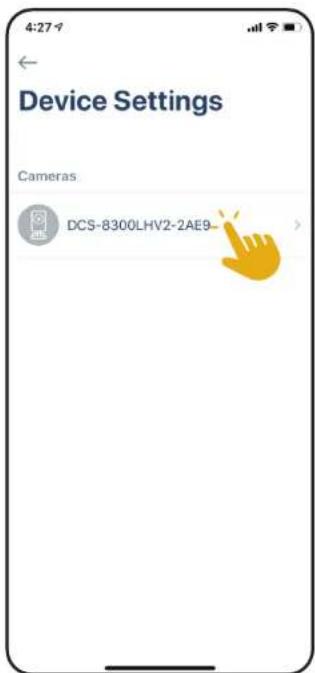

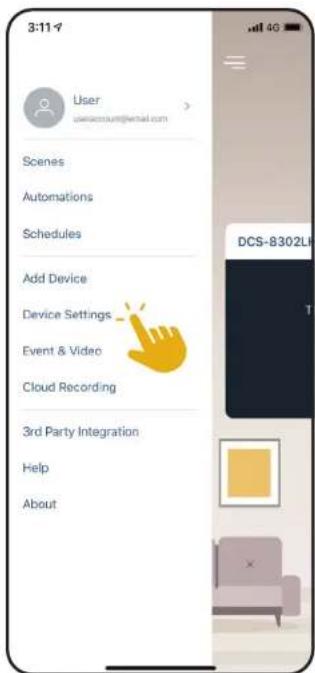

Pour accéder à la page des paramètres du périphérique :

1. Appuyez sur =
2. Appuyez sur Paramètres du périphérique.
3. Touchez le périphérique pour lequel vous souhaitez accéder aux paramètres.

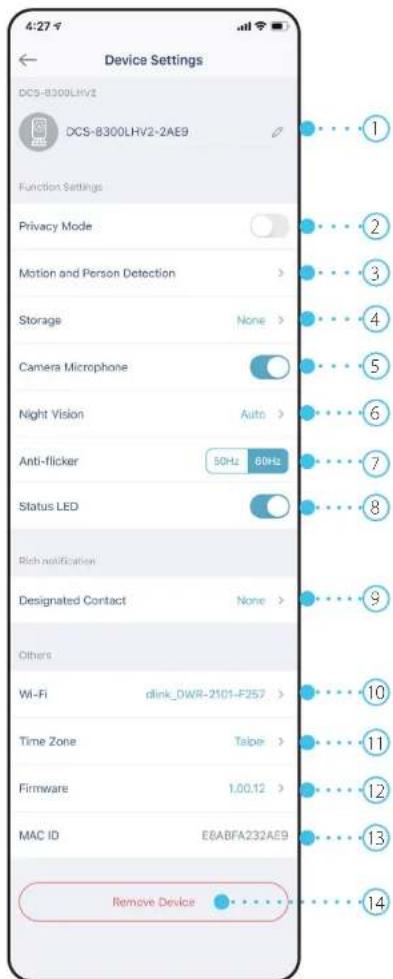

La page du périphérique contient plusieurs options pour configurer votrem appare.

Section 3 - mydlink

1 Nom du péripérisque Appuyez pour changer le nom du péripérisque.
2 Mode privé	Appuyez pour activer. Le mode de confidentialité désactive le flux de laamera.
3 Détction de mouvements et de personnes	Touchez pour définir la zone de détention des mouvements et des personnes et les paramètres de sensibilité.
4 Stockage	Appuyez pour changer l'emplacement de stockage des clips video de la carte microSD vers le cloud. Vous pouze également vous abonner à mydlink Cloud à partir d'ici et consulter votre formule d'abonnement actuel.
5 Micro de laamera	Touchez pour activer ou désactiver la prise de son près de votreamera en vue en direct et en enregistrement.
6 Vision nocturne	vision nocturne sur Activé, Déscienté ou Auto.
7 Anti-scintillement	Réduit le scintillagement dans la video. Appuyez sur 50 Hz ou 60 Hz selon la fréquence de votre éclairage.
8 Voyant d'état La désactiver éteindra levoyant jusqu'à ce que vous le rallumiez.
9 Contact désigné	Appuyez ici pour ajouter, supprimer ou modifier les contacts désignés qui apparaissent dans la notification enrichie.
10 Wi-Fi	Appuyez pour voir le réseau sans fil actuel. Remarque : Appuyez sur Remove Device (Supprimer le péripérisque) ou appuyez sur le bouton de réinitialisation si vous souhaitez changer de réseau sans fil.
11 Fuseau hora	Sélectionnez le fuseau horsaire sur lequel vous tirepérhérique doit être calibré.
12 Microprogramme	Ceci affiche la version installée du microprogramme sur votre appareil. Appuyez pour entrer les paramètres de mise à jour. Vous pouze désoir le moment le plus approprié pour les mises à jour automatiques.
13 ID MAC	Identifie le péripérisque pour le support technique.
14 Supprimer uneamera	Appuyez sur ce bouton pour déconnecter cet apparéil de votre compte mydlink.

Résolution des problèmes

Que dois-je faire si mon périphérique ne fonctionne pas correctement?

Réinitialisez le périphérique et réinstallez-le. Pour réinitialiser votre périphérique, utilisez une attache trombone pour appuyer de manière prolongée sur le bouton Reset (Réinitialiser) jusqu'à ce que le voyant devienne rouge fixe.

Pendant l'installation, assurez-vous que :

• ce routeur est connecté à Internet et le Wi-Fi est activé
• Voiture périphérique mobile est équipé de la technologie Bluetooth - étendu périphérique mydlink est à portée de votre réseau Wi-Fi

Comment puis-je utiliser des commandes vocales pour contrôler mon périphérique?

Le périphérique fonctionne à la fois avec Amazon Alexa et Google Assistant. Pour obtenir des instructions sur la configuration de ces services, visitez les sites Web suivants :

Alexa : dlink.com/en/alexa

L'Assistant Google : dlink.com/en/google-assistant

Pourquoi ma carte microSD ne fonctionne pas/n'est pas prise en charge?

La carte microSD doit être formatée dans le système de fichiers approprié (FAT32) avant de pouvoir être utilisée avec ce produit. Cela peut être fait dans l'application mydlink en sélectionnant la fonction Format dans le menu de stockage sous Device Settings (Paramètres du périphérique).

Quel est mon nom d'utilisateur et mon mot de passe pour configurer mon périphérique avec un système ONVIF ?

Pour connecter votre périphérique à un système ONVIF, entrez « admin » comme nom d'utilisateur et utilisez le code PIN de votre périphérique mydlink comme mot de passe. Vous trouvez le code PIN sur l'étiquette de votre périphérique.

Général

Compression vidéo H.264

Résolution maximale 2 megapixels (Full HD)

Nombre max. d'images 1080p (1920 x 1080) jusqu'à 30 i/s

Capteur d'image Capteur progressif CMOS 1/3

Longueur focale 3,18 mm

Ouverture F2,2

Angle de vue (H) (V) (D)

PTZ mécanique Non

Audio Microphone et haut-parleur intégrés

Codec audio MPEG-2 AAC LC

Fonctionnalités

Norme Wireless IEEE Sans fil 802.11n/g

Bande de fonctionnement Wi-Fi 2,4 GHz

Protocole de sécurité WPA3

Bluetooth Bluetooth Low Energy 4.2

Protocoles réseau IPv4, IPv6 client DHCP/DHCPv6, Bonjour (mDNS and DNS-SD), ONVIF Profile S, RTSP, SRTP, RTP/SRTP, HTTPS

Logiciel

Gestion des périphériques Application mydlink (iOS et Android), portail mydlink

Caractéristiques Détection de mouvements, détection de personnes, détection de sons

Enregistrement Enregistrement sur le cloud mydlink, enregistrement sur carte microSD (jusqu'à 256 Go de capacité)

Notifications Notifications Push avec un instantané et des touches d'action rapide (2 numéros de contact désignés et vue en direct)

Assistants vocaux Amazon Alexa, l'assistant Google

Annexe a - caractéristiques techniques

Physique

Entrée d'alimentation 100 à 240 V CA, 50/60 Hz

Sortie 5 V CC, 1,7 A

Consummation électricitéMaximum 5 W ± 5 %maximale

Longueur de câble 1,5 m

Intérieur/extérieur Intérieur

Température de fonctionnement 0 à 40 °C

Température de stockage -20 à 70°C

Humidité en fonctionnement Max. 90%, sans condensation

Humidité pendant le stockage Max. 90%, sans condensation

Poids 80 g

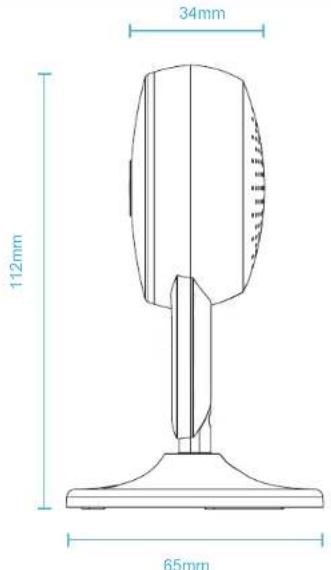

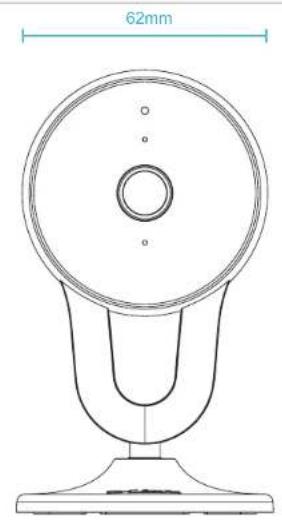

Dimensions 62 x 65 x 112 mm (2,4 x 2,6 x 4,4 po)
