MODE D'EMPLOI DWR953V2 D-LINK

Section 1 - Présentation du produit

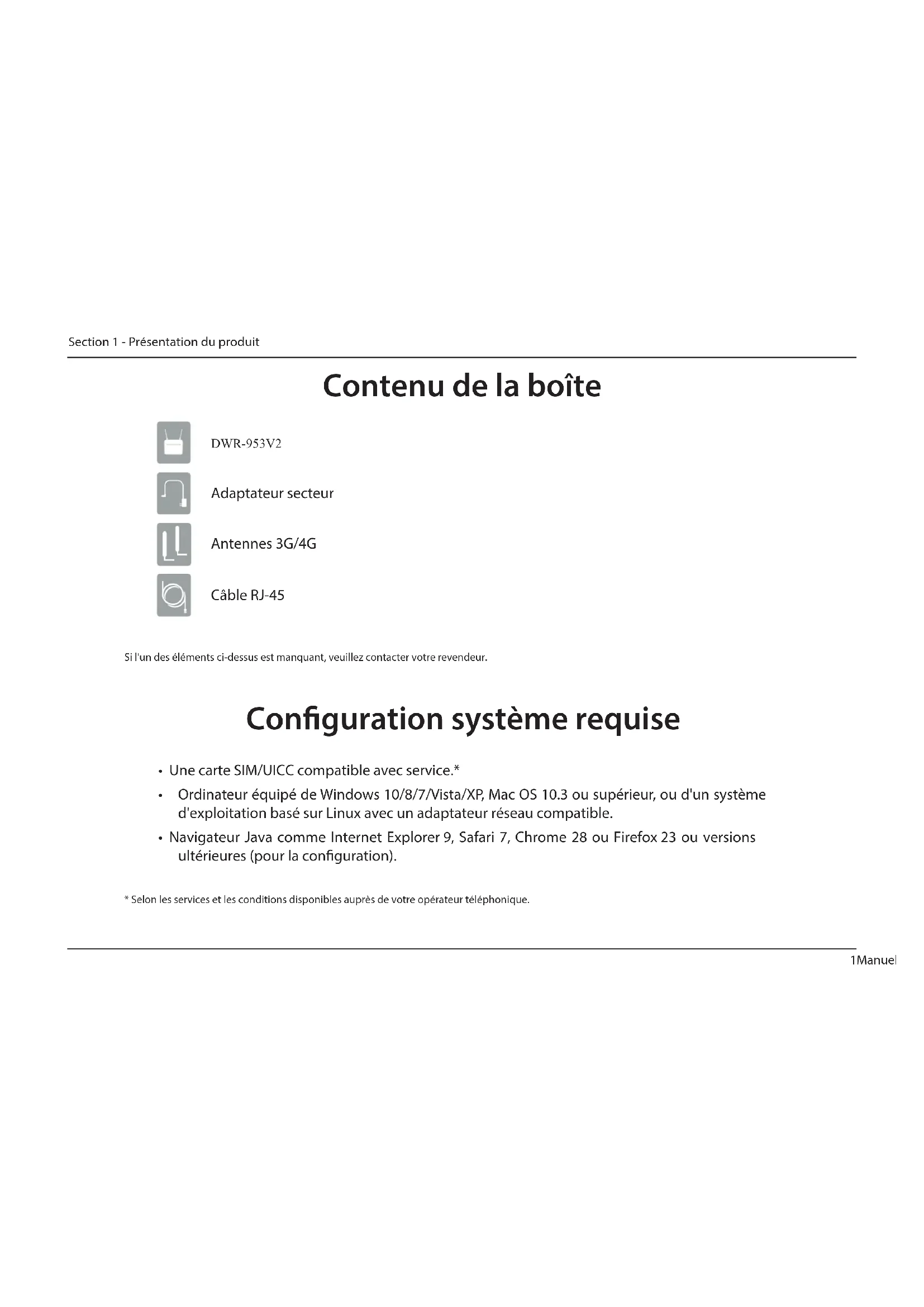

Présentation du produit Contenu de la boîte Si l'un des éléments ci-dessus est manquant, veuillez contacter votre revendeur. Conguration système requise

• Selon les services et les conditions disponibles auprès de votre opérateur téléphonique.

• Une carte SIM/UICC compatible avec service.*

• Ordinateur équipé de Windows 10/8/7/Vista/XP, Mac OS 10.3 ou supérieur, ou d'un système d'exploitation basé sur Linux avec un adaptateur réseau compatible.

• Navigateur Java comme Internet Explorer9, Safari 7, Chrome 28 ou Firefox23 ou versions ultérieures (pour la conguration). Adaptateur secteur Antennes 3G/4G Câble RJ-45 DWR-953V22Manuel d’utilisation de la DWR-953V2 D-Link

Section 1 - Présentation du produit

Introduction D-Link’s DWR-953V2 Routeur LTE Cat. 4 Wi-Fi AC1200 est doté de capacités bi-bandes 802.11ac et 802.11n, ce qui optimise la exibilité sans l des utilisateurs. Outre l'accès haut débit mobile, le DWR-953V2 fournit un port WAN physique qui prend en charge une grande variété de types de connexion, notamment PPPoE, IP statique, IP dynamique, PPTP et L2TP. Respectant les normes de sûreté et de sécurité de D-Link, le DWR-953V2 prend en charge l'implémentation d'un pare-feu ainsi que des règles de ltrage exibles an de protéger chaque dispositif de votre réseau. Grâce à une interface utilisateur Web robuste, les utilisateurs peuvent facilement modier, sauvegarder ou restaurer les réglages du réseau si nécessaire. Internet mobile rapide et CA sans l Le Routeur LTE Cat. 4 Wi-Fi AC1200 vous permet de vous connecter à votre réseau mobile 4G LTE avec des débits allant jusqu'à 300 Mbps, ce qui vous donne la vitesse dont vous avez besoin pour un accès Internet rapide et réactif. En outre, le DWR-953V2 utilise la technologie AC sans l, ce qui signie que les clients sans l connectés peuvent atteindre des vitesses allant jusqu'à 1200 Mbps, en utilisant le mode bi-bande DWR-953V2 tout en bénéciant de la portée et de la abilité améliorées de la norme sans l 802.11ac. Connexion Internet able et ininterrompue Le port WAN Gigabit Ethernet vous permet de connecter un modem DSL ou câble comme lien principal ou de secours, tandis que le basculement automatique garantit une connexion ininterrompue en se connectant automatiquement à votre réseau 4G LTE dès que le lien WAN est perdu. La fonction intégrée de gestion de la qualité de service (QoS) hiérarchise également le trac an de garantir que les données les plus importantes bénécient d'une bande passante optimale. Simple à congurer et à utiliser Le DWR-953V2 est équipé d'un assistant d'installation facile à suivre qui vous permettra d'être opérationnel immédiatement. Les anciens dispositifs sans l qui utilisent les bandes 802.11g/b sont toujours compatibles avec le Routeur LTE Cat. 4 Wi-Fi AC1200, ce qui vous permet de vous connecter en un rien de temps, sans aucun problème.3Manuel d’utilisation de la DWR-953V2 D-Link

Section 1 - Présentation du produit

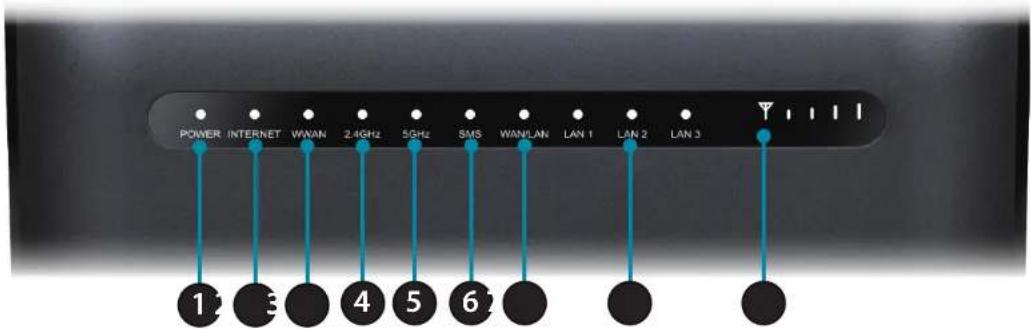

Vue d'ensemble du matériel Vue avant 1 Voyant d'alimentation S'allume en vert si le périphérique est allumé et fonctionne. S'allume en rouge en cas d'erreur. 2 Internet S'allume si une connexion Internet est établie et clignote lorsque les données sont transférées. 3 WWAN S'allume si une connexion WWAN est établie. 4 Wi-Fi 2,4 GHz S'allume si la fonction sans l 2,4 GHz est activée. 5 Wi-Fi 5 GHz S'allume si la fonction sans l 5 GHz est activée. 6 SMS Il sera vert xe si la boîte de réception de SMS est pleine, ou clignotant s'il y a un message SMS non lu. 7 WAN/LAN S'allume si une connexion WAN Ethernet est établie et clignote lorsque les données sont transférées. 8 LAN S'allume si une connexion LAN Ethernet est établie et clignote lorsque les données sont transférées. 9 Voyant indiquant la force du signal Indique que la force du signal 4G à l'aide de barres. Davantage de barres signient un signal plus fort.

Section 1 - Présentation du produit

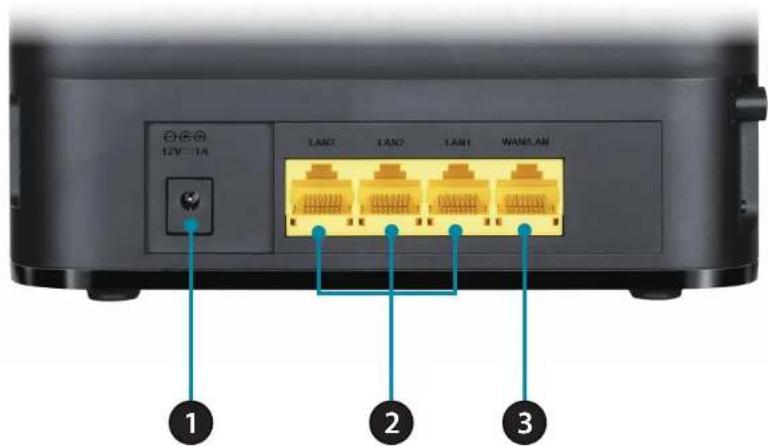

Connecteur d’alimentation Se connecte à l'adaptateur secteur fourni.

Ports Ethernet de réseau local Pour la connexion à un périphérique réseau tel qu'un ordinateur de bureau ou portable. 3 Port Ethernet WAN/LAN Pour la connexion à un modem DSL/câble ou à un routeur. Ceci peut être conguré dans l'interface web pour être un quatrième port LAN. Pour savoir comment procéder, reportez-vous à la page 13. Vue arrière 1 325Manuel d’utilisation de la DWR-953V2 D-Link

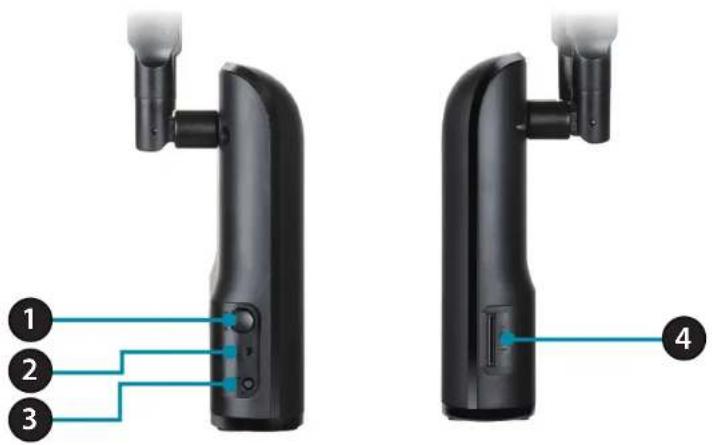

Section 1 - Présentation du produit

Bouton de mise sous tension Permet d'allumer et d'éteindre le périphérique.

Bouton de réinitialisation Appuyez sur ce bouton à l'aide d'un trombone déplié pendant dix secondes pour réinitialiser le périphérique. 3 Bouton WPS Appuyez sur ce bouton pour établir une nouvelle connexion WPS.

Compartiment pour carte SIM Accepte une carte standard mini-SIM/UICC pour une connectivité 4G LTE. Vue latérale

Avant de commencer Installation Cette section vous guidera tout au long du processus d'installation. L’emplacement du routeur est très important. Ne le placez pas dans une zone connée, comme un placard ou une armoire, ni dans un grenier ou un garage. Assurez-vous que votre Routeur LTE Cat. 4 Wi-Fi AC1200 DWR-953V2 est déconnecté et éteint avant d'eectuer les étapes ci-dessous.

1. Vériez que votre carte SIM/UICC est installée et qu'elle est activée par votre compagnie de téléphone.

Attention: Débranchez/éteignez toujours le routeur avant d'installer ou de retirer la carte SIM/UICC. N'insérez jamais la carte SIM/UICC et ne la retirez jamais alors que le routeur est en cours d'utilisation. 2. Fixez les antennes incluses à l'arrière du routeur en les vissant dans le sens des aiguilles d'une montre. Arrangez-les an qu'elles soient orientées vers le haut. 3. Connectez l'adaptateur d'alimentation à la prise située sur le panneau latéral du DWR-953V2. Branchez l'autre extrémité de l'adaptateur dans une prise murale ou une multiprise. Assurez-vous que le bouton d'alimentation est en position «On» (Marche). a. Le voyant d'alimentation s'allume pour indiquer que le routeur est sous tension et qu'il est allumé. b. Les voyants situés à l'avant clignotent lorsque le routeur mobile DWR-953V2 s'initialise et se connecte à Internet. c. Après quelques instants, les voyants suivants restent allumés en vert si une connexion a été établie : Alimentation, Réseau, Wi-Fi (si activé), LAN (si connecté), WAN (si connecté) et Force du signal. Remarque: Par défaut, le DWR-953V2 utilise le réseau mobile comme seule connexion Internet. Si vous souhaitez utiliser votre connexion mobile comme sauvegarde sur une connexion câblée ou si vous souhaitez exclusivement une connexion câblée, vous devez utiliser la procédure de conguration optionnelle avancée. 4. Connectez le périphérique via Wi-Fi à l'aide du SSID et du mot de passe imprimée en bas du routeur, ou par Ethernet via l'un des ports LAN à l'arrière de votre DWR-953V2.7Manuel d’utilisation de la DWR-953V2 D-Link

Section 2 - Installation

Éléments à prendre en compte avant d’installer le réseau sans l Grâce à une connexion sans l, le DWR-953V2 est accessible partout dans la portée de votre réseau sans l. Vous devez garder ? l’esprit que la quantité, l’épaisseur et l’emplacement des murs, plafonds ou autres objets ? travers lesquels les signaux sans l doivent passer peuvent limiter leur portée. Les portées varient en fonction des types de matériau et du bruit RF (radiofréquence) de fond de votre domicile ou votre bureau. Pour optimiser la portée de votre réseau sans l, suivez ces conseils de base: 1. Limitez le nombre de murs et de plafonds entre le routeur D-Link et les autres périphériques réseau. Chaque mur ou plafond peut réduire la portée de votre adaptateur de 1 à 30mètres. 2. Faites attention à la ligne directe entre les périphériques en réseau. Un mur de 50 cm d'épaisseur avec une inclinaison de 45 degrés équivaut à un mur de presque 1 mètre d'épaisseur. Avec une inclinaison de 2degrés, il équivaut à un mur de plus de 14mètres d’épaisseur. Si vous voulez améliorer la réception, placez les appareils de sorte que le signal passe directement à travers le mur ou le plafond (au lieu de l’incliner). 3. Essayez de placer les points d’accès, les routeurs sans l et les ordinateurs de sorte que le signal passe par des portes ouvertes ou une cloison sèche. Certains matériaux, comme le verre, le métal, la brique, l'isolant, le béton et l'eau peuvent aecter les performances sans l. De grands objets, comme des aquariums, des miroirs, des classeurs, des portes métalliques et des tiges en aluminium peuvent également nuire à la portée. 4. Si vous utilisez des téléphones sans l de 2,4 GHz, vériez que leur base est aussi éloignée que possible de votre périphérique sans l. La base transmet un signal, même si le téléphone n’est pas utilisé. Il arrive que les téléphones sans l, les périphériques sans l X-10 et l'équipement électronique (par ex. ventilateurs plafonniers, éclairages uorescents et systèmes de sécurité privés) dégradent considérablement la connectivité sans l.8Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

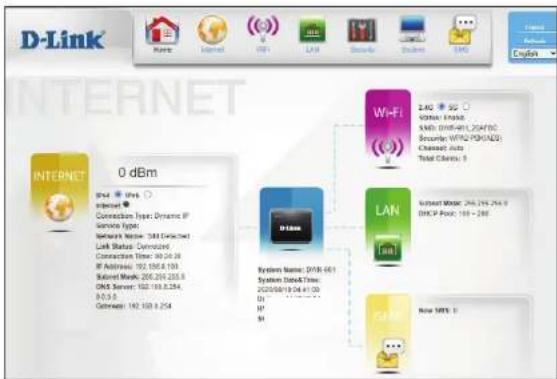

Conguration Pour accéder à l'utilitaire de conguration, ouvrez un navigateur Web (par ex. Internet Explorer), puis saisissez l'adresse du routeur (192.168.0.1 par défaut). Pour vous connecter à l'utilitaire de conguration,admin est le nom d'utilisateur par défaut et le mot de passe par défaut est admin. Remarque: Si le message d’erreur Page Cannot Be Displayed (Impossible d’acher la page) s’ache, veuillez consulter la section Résolution des problèmes pour obtenir de l’aide. Une fois que vous avez réussi à vous connecter, vous verrez la page d'accueil. Sur cette page vous pouvez voir des informations sur votre connexion Internet, l'état de votre réseau sans l/local et les informations système. Il y a un menu en haut de la page. Si vous cliquez sur l'une de ces icônes, vous accéderez à la section de conguration approprié. Mise en route9Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

Internet État LTE/3G Cette page ache des statistiques et d'autres informations sur votre routeur et votre connexion Internet. État du réseau État de l'enregistrement Le statut d'enregistrement de votre réseau. Réseau Le type de réseau (LTE/3G). RSSI L'indicateur d'intensité du signal reçu. RSCP La puissance du code de signal reçu. RSRP La puissance de réception du signal de référence. SINR Le rapport signal/interférence plus bruit du signal. Nom du réseau Le nom du réseau. MCC L'indicatif de pays du mobile de l'opérateur du réseau.10Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

État du réseau MNC Le code de réseau mobile de l'opérateur de réseau. IMSI L'identité internationale de l'abonné mobile de la carte SIM insérée. IMEI L'identité internationale des appareils mobiles. ID de cellule Le numéro CID de la connexion. CAT La catégorie LTE de la connexion. BANDE La bande LTE de la connexion.11Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

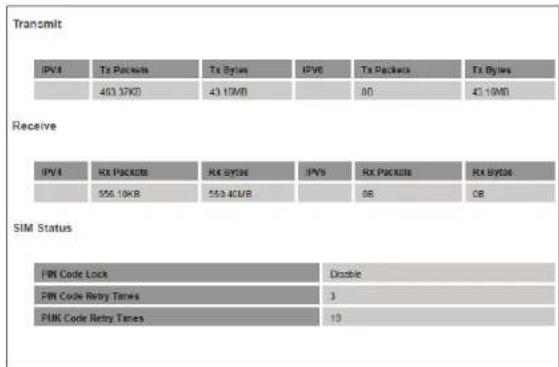

Transmettre Paquets envoyés Le nombre de paquets transmis sur la connexion. Octets envoyés Le nombre total d'octets transmis sur la connexion. Recevoir Paquets reçus Le nombre de paquets reçus sur la connexion. Octets reçus Le nombre total d'octets reçus sur la connexion. État de la carte SIM Verrouillage du code PIN Indique si la fonction de verrouillage par code PIN est activée ou désactivée. Nombre de nouvelles tentatives du code PIN Le nombre de fois qu'un utilisateur peut tenter de saisir le code PIN. Nombre de nouvelles tentatives du code PUK Le nombre de fois qu'un utilisateur peut tenter de saisir le code PUK.12Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

Connexion Cette page vous permet de congurer votre connexion Internet 3G/4G LTE. Veuillez noter que par défaut, le routeur utilise cette connexion comme connexion Internet principale. Opération de connexion Réseau cellulaire privilégié Choisissez entre Auto Mode (Mode automatique) pour vous connecter automatiquement et Manual Mode (Mode manuel) pour congurer vous-même la connexion LTE. Mode Itinérance Basculez pour activer ou désactiver le mode itinérance.13Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

Conguration du réseau étendu Cette page vous permet de congurer les réglages de l'interface WAN/LAN sur le panneau arrière du dispositif. Paramètres Internet Mode WAN Sélectionnez cette option pour utiliser l'interface WAN/LAN comme un port WAN. Si cette option est activée, le routeur utilisera une connexion Ethernet WAN comme connexion de secours. Mode LAN Sélectionnez cette option pour utiliser l'interface WAN/LAN comme un port LAN. Si cette option est sélectionnée, le routeur se connectera uniquement à Internet en utilisant sa connexion LTE. Paramètres du WAN Type de connexion au réseau étendu Sélectionnez le type de connexion WAN à utiliser. Les champs suivants changeront en fonction du type que vous sélectionnez.14Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

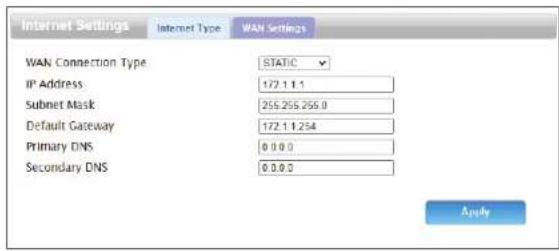

Statique Adresse IP Saisissez l'adresse IP fournie par votre FAI. Masque de sous-réseau Saisissez le masque de sous-réseau attribué par votre FAI. Passerelle par défaut Saisissez l’adresse de passerelle par défaut attribuée par votre fournisseur d’accès Internet. DNS principal Entrez l'adresse du serveur DNS primaire attribué par votre FAI. DNS secondaire Saisissez l’adresse du serveur DNS secondaire attribuée par votre fournisseur d’accès Internet.15Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

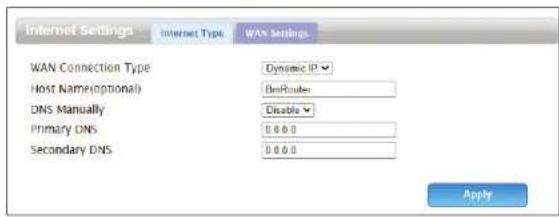

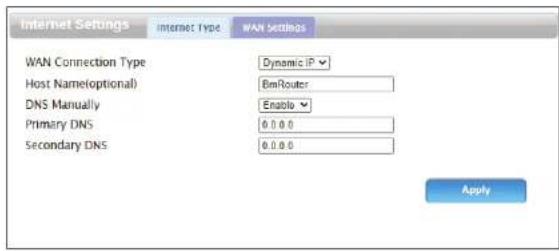

Adresse IP dynamique Nom d'hôte (en option) Spéciez un nom d'hôte ici. Ce sera le nom de votre routeur lorsqu'il sera aché dans les outils de réseau. DNS manuellement Basculez cette option pour obtenir automatiquement les informations DNS via DHCP, ou pour les congurer manuellement. DNS principal Spéciez l'adresse IP du serveur DNS primaire fourni par votre FAI. DNS secondaire Spéciez l'adresse IP du serveur DNS secondaire fourni par votre FAI.16Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

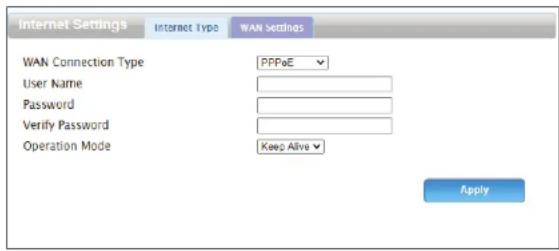

PPPoE Nom d'utilisateur Spéciez le nom d'utilisateur PPP fourni par votre FAI. Mot de passe Spéciez le mot de passe PPP fourni par votre FAI. Conrmer le mot de passe Saisissez à nouveau votre mot de passe pour le conrmer. Mode de fonctionnement Réglez cette option sur Keep Alive (Maintenir active) pour maintenir votre connexion lorsqu'aucune activité n'est détectée.17Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

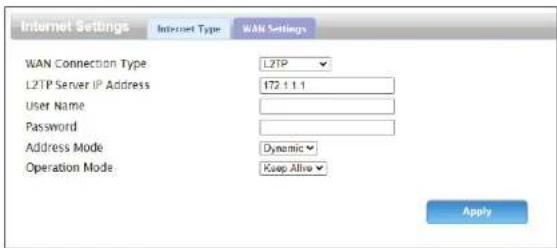

L2TP Adresse IP du serveur L2TP Spéciez l'adresse IP de votre serveur L2TP. Nom d'utilisateur Indiquez le nom d'utilisateur L2TP fourni par votre FAI. Mot de passe Spéciez le mot de passe L2TP associé à votre nom d'utilisateur. Mode d’adresse Choisissez entre Static (Statique) et Dynamic (Dynamique). Mode de fonctionnement Réglez cette option sur Keep Alive (Maintenir active) pour maintenir votre connexion lorsqu'aucune activité n'est détectée.18Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

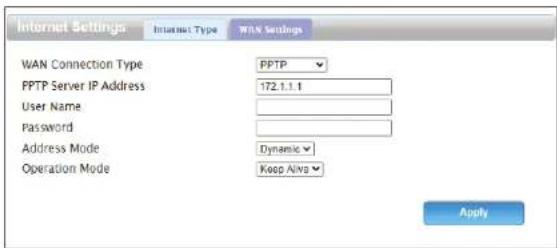

PPTP AdresseIP du serveurPPTP Spéciez l'adresse IP de votre serveur PPTP. Nom d'utilisateur Spéciez le nom d'utilisateur PPTP fourni par votre FAI. Mot de passe Spéciez le mot de passe PPTP associé à votre nom d'utilisateur. Mode d’adresse Choisissez entre Static (Statique) et Dynamic (Dynamique). Mode de fonctionnement Réglez cette option sur Keep Alive (Maintenir active) pour maintenir votre connexion lorsqu'aucune activité n'est détectée.19Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

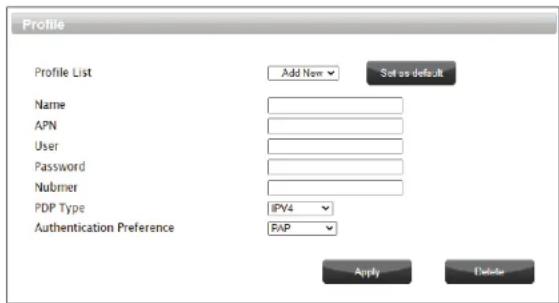

Réglage de l'APN Cette page vous permet de congurer les réglages du nom de votre point d'accès (APN). Ces réglages dépendent de votre fournisseur de services mobiles. Si vous n'êtes pas sûr des réglages nécessaires, contactez votre fournisseur de services avant de l'utiliser. Prol Liste de prols Sélectionnez un prol à modier, ou ajoutez-en un nouveau. Nom Le nom du prol APN. APN L'APN à utiliser. Ces informations doivent être fournies par votre FAI. Utilisateur Si votre connexion mobile nécessite un nom d'utilisateur, saisissez-le ici. Mot de passe Si votre connexion mobile nécessite un mot de passe, saisissez-le ici. Numéro Si votre carte SIM utilise un code PIN, saisissez-le ici. Type de PDP Choisissez entre IPv4, IPv6 et IPv4/IPv6. Préférences d’authentication Sélectionnez le type d'authentication utilisé par votre FAI.20Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

Type de connexion LTE/3G Sur cette page, vous pouvez sélectionner le type de connexion mobile à utiliser et activer ou désactiver le mode pont transparent. Paramètres Type de réseau Choisissez entre LTE, 3G et 2G. Sélectionnez Auto Mode (Mode automatique) pour qu'il soit déterminé automatiquement. Transparent Bridge Cochez cette case pour activer le mode pont transparent. Le DWR-953V2 ne peut pas diuser le Wi-Fi dans ce mode.21Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

PIN Cette page vous permet de congurer les réglages du code PIN sur la carte SIM LTE insérée. Congurer verrouillage/déverrouillage SIM Code PIN Saisissez un code PIN à utiliser pour déverrouiller votre carte SIM.22Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

Recherche de réseau Network Scan (Analyse du réseau) recherche et sélectionne un réseau 3G/4G en fonction de la carte SIM insérée. Recherche de réseau Mode Sélectionnez Automatic (Automatique) ou Manual (Manuel). Si l'option Manual (Manuel) est sélectionnée, eectuez une acquisition en cliquant sur le bouton Scan (Balayer) ci-dessous. État L'état opérationnel du réseau. MCC Indique le code de pays mobile (MCC) de l'opérateur de réseau. MNC Indique le code de réseau mobile (MNC) de l'opérateur de réseau. Nom de l’opérateur Ache le nom de l'opérateur réseau. Technologie d'accès Indique le type de connexion, par exemple LTE, 3G, etc.23Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

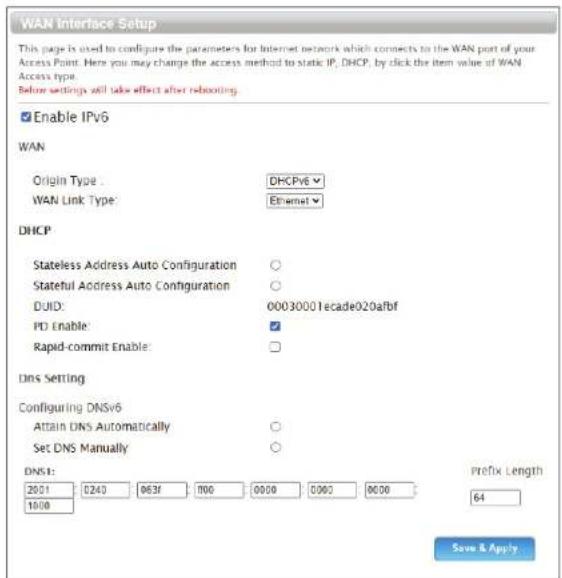

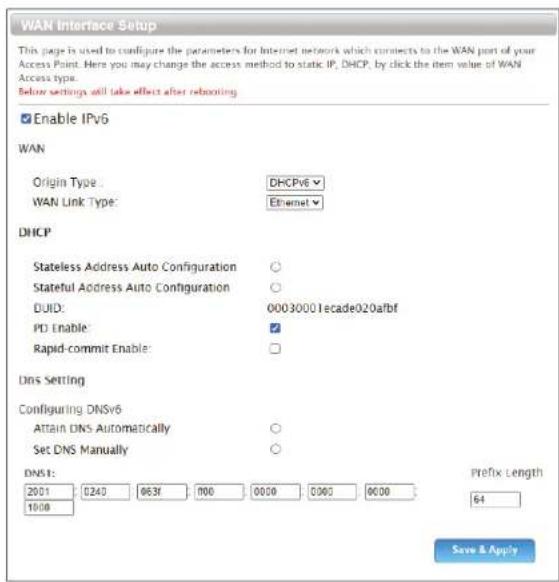

Réglages du réseau étendu IPv6 Sur cette page, vous pouvez congurer la connexion WAN IPv6 de votre routeur en modiant le type de connexion et en spéciant l'interface à utiliser. Conguration de l’interface WAN Activer IPv6 Cochez cette case pour activer ou désactiver IPv6. Type d'origine Sélectionnez DHCPv6 ou Static (Statique). Type de liaison WAN Sélectionnez l'interface WAN à utiliser pour la connexion IPv6. Conguration automatique d'adresse sans état Sélectionnez cette option pour activer l'autoconguration d'adresse sans état. Conguration automatique d'adresse à état Sélectionnez cette option pour activer l'autoconguration d'adresse avec état. DUID Indique l'identiant unique DHCP. Activation PD Cochez cette case pour activer la délégation du préxe. Activation du compromis rapide Cochez cette case pour activer la conguration rapide à deux messages avec le client.24Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

Paramètres DNS Obtenir les serveursDNS automatiquement Cliquez sur ce bouton pour obtenir automatiquement l'adresse du serveur DNS. Dénir les serveurs DNS manuellement Cliquez sur ce bouton pour saisir manuellement l'adresse du serveur DNS. DNS1 Si l'optionSet DNS Manually (Dénir DNS manuellement) est cochée, saisissez l'adresse IPv6 du serveur DNS. Longueur du préxe Entrez la longueur du préxe réseau.25Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

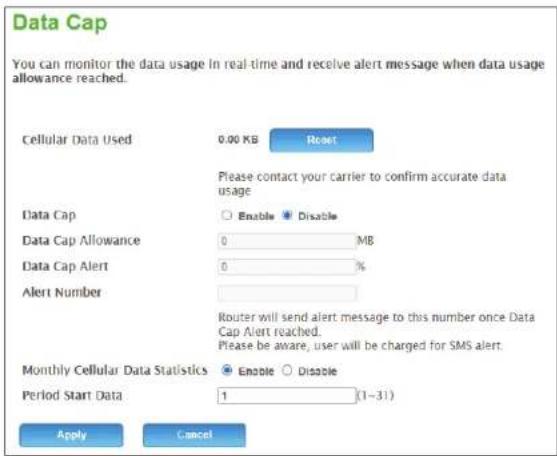

Limite des données Cette page vous permet de xer un plafond pour la quantité de données cellulaires pouvant être utilisées chaque mois et de congurer votre routeur pour qu'il envoie un avertissement automatique par SMS lorsqu'il s'approche de cette limite. Limite des données Données cellulaires utilisées Indique la quantité de données utilisées depuis la dernière réinitialisation. Cliquez sur Reset (Réinitialiser) pour remettre ce nombre à zéro. Limite des données Basculez cette option pour activer ou désactiver un plafond sur la quantité de données cellulaires qui peuvent être utilisées. Autorisation de limite des données Si le plafond de données est activé, saisissez la quantité maximale de données pouvant être utilisées en Mo. Alerte de limite des données Entrez le pourcentage de l'allocation totale de données à partir duquel le routeur doit envoyer un message d'alerte automatique. Numéro d'alerte Saisissez le numéro de téléphone auquel le message d'alerte doit être envoyé. Statistiques mensuelles sur les données cellulaires Basculez cette option pour conserver un enregistrement de l'utilisation des données chaque mois. Données de début de période Entrez le jour du mois où l'enregistrement doit commencer.26Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

Assistant L'assistant vous guide dans le processus d'établissement d'une connexion Internet sur votre routeur. L'assistant comporte quatre étapes. Étape 1 - Paramètres LAN Adresse IP Saisissez l'adresse IP par défaut que vous souhaitez utiliser pour le routeur. Masque de sous- réseauIP Saisissez le masque de sous-réseau du routeur. Par défaut, il s'agit de 255.255.255.0.27Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

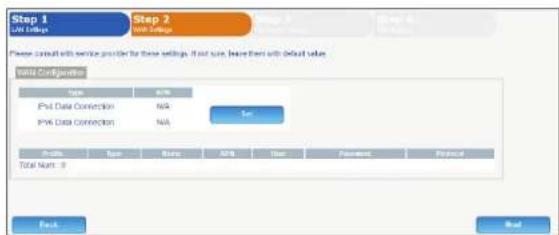

Étape 2 - Paramètres WAN Conguration du WAN Cliquez sur Set (Dénir) pour dénir manuellement la connexion de données à utiliser pour votre connexion WAN.28Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

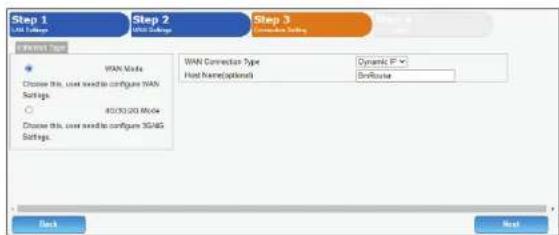

Étape 3 - Réglages de connexion Type Ethernet Sélectionnez entre le Mode WAN et le Mode 4G/3G/2G. Type de connexion au réseau étendu Si le Mode WAN est sélectionné, choisissez le type de connexion WAN à utiliser. Nom d'hôte Choisissez un nom d'hôte à appliquer au routeur. Cette option est facultative.29Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

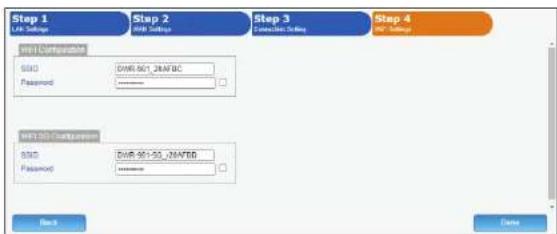

Étape 4 - Réglages Wi-Fi (2.4G / 5G) SSID Choisissez un SSID pour identier les réseaux Wi-Fi diusés par le routeur. Mot de passe Saisissez un mot de passe pour protéger les réseaux Wi-Fi du routeur. Cliquez sur la case à cocher pour appliquer le mot de passe. Les paramètres de conguration Wi-Fi et conguration Wi-Fi 5G n’ont pas à être identiques.30Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

Basculement Cette page vous permet de désigner une connexion secondaire sur laquelle votre routeur basculera en cas de défaillance de la connexion LTE primaire. Basculement Activer Cliquez sur ce bouton pour activer ou désactiver la fonction de basculement. Route par défaut Sélectionnez la connexion vers laquelle basculer si la connexion primaire est perdue.31Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

Wi-Fi Standard Cette page vous permet de congurer le ou les réseaux Wi-Fi diusés par votre routeur et de modier leurs réglages de sécurité. WiFi-2.4G / WiFi-5G Activer Cliquez sur cette case pour activer l'accès sans l. Lorsque vous activez cette option, les paramètres suivants deviennent disponibles. Mode Sélectionnez la norme IEEE 802.11 utilisée par vos clients sans l. Canal Sélectionnez la chaîne souhaitée, ou Auto pour déterminer automatiquement. Largeur de canal Sélectionnez la largeur du canal pour le réseau Wi-Fi. SSID Saisissez un nom, en utilisant jusqu'à 32 caractères alphanumériques. Masquer le SSID Cliquez sur cette option si vous ne souhaitez pas diuser le SSID de votre réseau.32Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

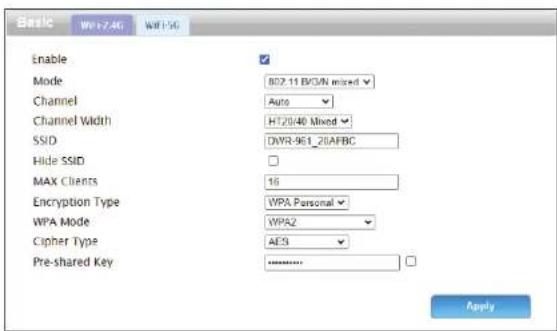

WiFi-2.4G / WiFi-5G Nombre max de clients Dénissez le nombre maximum de clients autorisés à se connecter à votre réseau. Type de chirement Sélectionnez un type de cryptage pour protéger le routeur. Mode WPA Sélectionnez Auto, WPA ou WPA2. Le réglage recommandé est WPA2. Type de chirement Sélectionnez la norme de cryptage à utiliser. Les réglages recommandés sont les suivants AES. Clé pré- partagée Spéciez la clé pré-partagée à utiliser.33Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

WPS La page Wi-Fi Protected Setup (WPS) vous permet de créer une connexion sans l entre votre routeur et un dispositif en appuyant sur le bouton WPS du routeur ou en saisissant un code PIN. WPS Bande Sélectionnez 2.4GHz ou 5GHz. Activer Cochez cette case pour activer le WPS. Méthode de conguration Choisissez de connecter vos dispositifs via le bouton WPS de votre routeur ou en saisissant un code PIN. La méthode du code PIN est moins sûre et n'est pas recommandée. Code PIN de l'inscrit Si l'option PIN est sélectionnée, saisissez le code PIN à utiliser pour créer une connexion.34Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

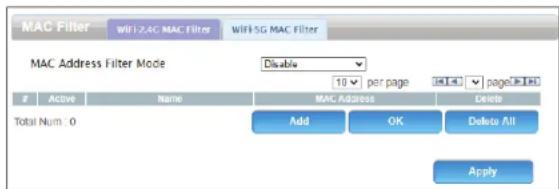

FiltreMAC Cette page vous permet de créer une liste de clients qui pourront ou non se connecter à votre réseau Wi-Fi. Les clients sont ltrés en fonction de leur adresse MAC. FiltreMAC Mode ltre d'adresse MAC Dénissez cette option sur Allow (Autoriser) ou Deny (Refuser) pour refuser ou accepter les connexions par défaut. Réglez-le sur Disable (Désactiver) pour désactiver le ltre d'adresses MAC. Ajouter Cliquez sur ce bouton pour ajouter une nouvelle adresse MAC à la liste de ltres.

Cliquez sur ce bouton pour conrmer l'ajout. Supprimer tout Cliquez sur ce bouton pour supprimer toutes les adresses MAC de la liste de ltres.35Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

Liste des clients Wi-Fi Cette page ache une liste des clients Wi-Fi actuellement connectés à votre réseau. Liste Wi-Fi 2.4G/5G Adresse MAC Cette fonction ache l'adresse MAC de chaque client connecté à votre réseau sans l.36Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

LAN LAN Sur cette page, vous pouvez congurer les réglages du réseau local de votre routeur et choisir l'adresse IP que vous souhaitez utiliser pour celui- ci. Si vous changez l'adresse IP, vous devrez saisir la nouvelle adresse dans votre navigateur pour accéder à l'interface utilisateur Web. LAN Adresse IP Saisissez l'adresse IP par défaut que vous souhaitez utiliser pour le routeur. Masque de sous- réseauIP Saisissez le masque de sous-réseau du routeur. Par défaut, il s'agit de 255.255.255.0.37Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

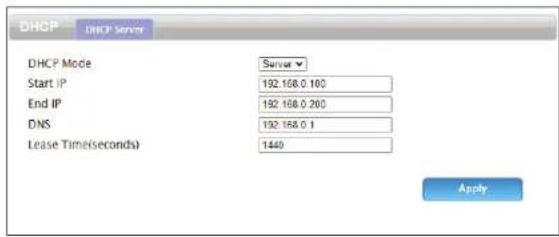

DHCP Cette option vous permet de congurer les réglages du protocole de contrôle dynamique des hôtes (DHCP) de votre routeur. Le serveur DHCP (intégré au routeur) attribue automatiquement une adresse IP aux ordinateurs et aux dispositifs de votre réseau. Serveur DHCP Mode DHCP Le mode d'attribution dynamique de l'IP. Sélectionnez None (Aucun) ou Server (Serveur). IP de départ Entrez le début de la plage IP DHCP. IP de n Saisissez la n de la plage d'adresses IP. DNS Entrez l'IP du serveur DNS. Durée du bail Entrez la durée pendant laquelle l'IP peut être louée, en secondes.38Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

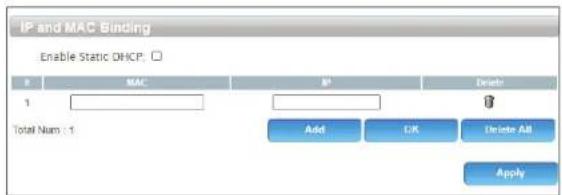

Réservation DHCP Cette page vous permet d'attribuer des adresses IP particulières aux clients en fonction de leurs adresses MAC. Liaison IP et MAC Activer le DHCP statique Cliquez sur ce bouton pour activer le DHCP statique. Ajouter Cliquez sur ce bouton pour ajouter une nouvelle aectation. Spéciez l'adresse MAC du client et l'adresse IP que vous souhaitez lui attribuer.

Cliquez sur ce bouton pour sauvegarder l'aectation actuelle. Supprimer tout Cliquez sur ce bouton pour supprimer toutes les aectations DHCP statiques.39Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

Liste des clients LAN Cette page ache une liste de chaque client connecté au routeur sur ses interfaces LAN. Liste des clients LAN Adresse MAC L'adresse MAC du client. Adresse IP L'adresse IP du client.40Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

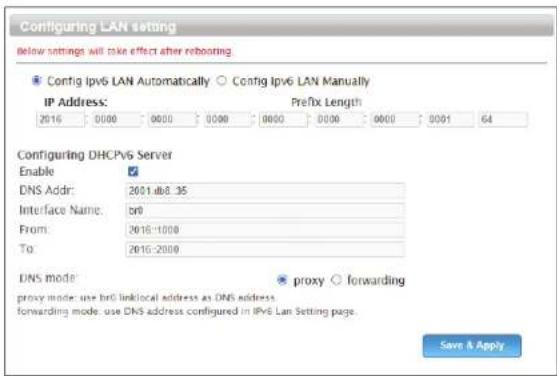

Conguration IPv6 LAN Cette page vous permet de modier les réglages du réseau local IPv6 de votre routeur et de congurer les réglages du serveur DHCPv6. Conguration des réglages du réseau local Congurer IPv6 LAN automatiquement / Manuellement Choisissez de congurer les réglages du réseau local IPv6 automatiquement ou manuellement. Longueur du préxe Spéciez la longueur du préxe IPv6. Activer Cliquez sur ce bouton pour activer et congurer le serveur DHCPv6. Adresse DNS Saisissez l'adresse du serveur DNS. Nom de l'interface Saisissez le nom de l'interface du serveur DHCPv6.

Saisissez l'adresse IP de départ de la plage DHCPv6.

Saisissez l'adresse IP nale de la plage DHCPv6. Mode DNS Sélectionnez le mode proxy ou le mode forwarding (transfert).41Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

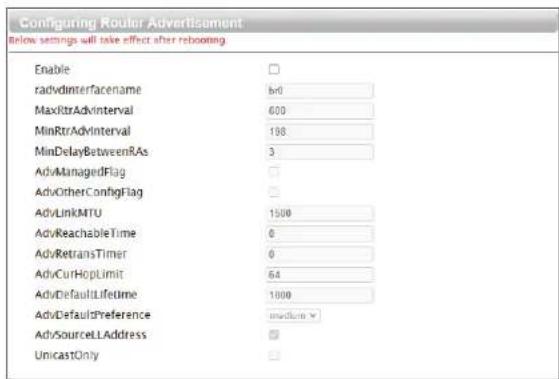

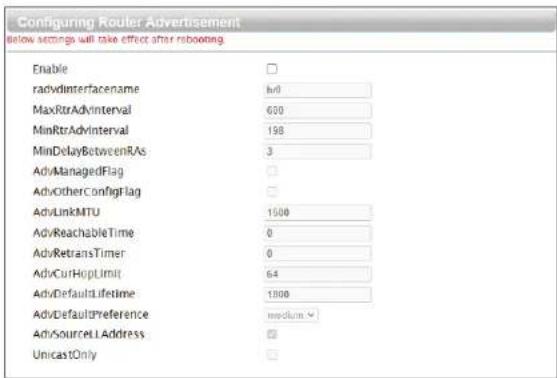

RADVD Cette page vous permet de congurer le démon d'annonce de routeur (RADVD). Reportez-vous aux pages de manuel Linux de l'outil RADVD pour des informations plus complètes. Conguration de l'annonce de routeur Activer Cliquez sur ce bouton pour activer le démon d'annonce de routeur. radvdinterfacename Entrez l'interface à laquelle appliquer ces réglages. MaxRtrAdvInterval La période maximale autorisée entre les annonces de routeur multicast non sollicitées, en secondes. MinRtrAdvInterval La période minimale autorisée entre les annonces de routeur multicast non sollicitées, en secondes. MinDelayBetweenRAs Le temps minimum autorisé entre les annonces de routeur multicast sollicitées, en secondes. AdvManagedFlag Lorsqu'il est déni, les hôtes utilisent le protocole avec état pour l'autoconguration des adresses. Cliquez pour activer ce drapeau. AdvOtherCongFlag Lorsqu'il est déni, les hôtes utilisent le protocole stateful pour l'autoconguration d'autres informations. Cliquez pour activer ce drapeau. AdvLinkMTU Cette valeur sera substituée comme valeur MTU dans les messages d'annonce de routeur pour tous les noeuds lorsque le MTU de la liaison n'est pas connu.42Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

AdvReachableTime Le temps (en millisecondes) pendant lequel un nœud va supposer qu'un voisin est joignable après avoir reçu une conrmation. AdvRetransTimer Le temps (en millisecondes) entre les messages de sollicitation de voisinage retransmis. AdvCurHopLimit La valeur par défaut qui sera placée dans le champ Hop Count de l'en-tête IP pour les paquets IP sortants. AdvDefaultLifetime La durée de vie associée au routeur par défaut en secondes. AdvDefaultPreference La préférence associée au routeur par défaut. Sélectionnez low, medium ou high (faible, moyen ou élevé). AdvSourceLLAddress Lorsqu'elle est dénie, l'adresse de la couche de liaison de l'interface sortante est incluse dans le RA. UnicastOnly Indique que le type de liaison de l'interface ne prend en charge que la monodiusion.43Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

prex1/prex2 Activé Cliquez sur ce bouton pour activer ou désactiver les drapeaux spéciques aux préxes suivants. prex Saisissez le préxe réseau ou l'adresse de l'interface. AdvOnLinkFlag Indique que ce préxe peut être utilisé pour la détermination de la liaison. Cliquez pour activer cette fonction. AdvAutonomousFlag Indique que ce préxe peut être utilisé pour la conguration d'une adresse autonome. Cliquez pour activer cette fonction. AdvValidLifetime La durée (en secondes) pendant laquelle le préxe sera valide pour la détermination de la liaison. Entrez soit un nombre entier, soit le mot innity (innité). AdvPreferredLifetime La durée (en secondes) pendant laquelle les adresses générées à partir du préxe via l'autoconguration d'adresse sans état restent préférées. Entrez soit un nombre entier, soit le mot innity (innité). AdvRouterAddr Lorsqu'il est déni, indique que l'adresse de l'interface sera envoyée au lieu du préxe du réseau. Cliquez sur ce bouton pour l'activer. If6to4 Si une adresse IPv4 est saisie, le préxe sera combiné avec l'adresse IPv4 pour produire un préxe 6to4 valide. Cette option permet aux systèmes avec des adresses IPv4 dynamiques de mettre à jour leurs préxes 6to4 annoncés en redémarrant RADVD ou en envoyant un signal pour que RADVD se recongure.44Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

Sécurité Pare-feu Le pare-feu du routeur protège votre réseau contre les attaques malveillantes sur Internet. Congure Activation du pare-feu Cliquez sur ce bouton pour activer ou désactiver le pare-feu. Il est recommandé de régler cette option surEnable (Activer). Paquets autorisés Choisissez de laisser tomber ou d'accepter les paquets par défaut. Les entrées de pare-feu IPv4/IPv6 énumérées dans les deux onglets suivants seront des exceptions à cette règle. Activation du DoS Basculez cette option pour activer ou désactiver la protection DoS.45Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

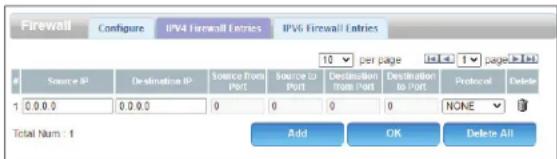

Entrées du pare-feu IPv4/IPv6 IP source Entrez une IP pour le ltre source. IPcible Entrez une IP pour le ltre de destination. Source du port Entrez le port à partir duquel la plage de ltres source doit commencer. Source au port Saisissez le port auquel la plage de ltres source doit se terminer. Destination du port Entrez le port à partir duquel la plage de ltres source doit commencer. Destination au port Saisissez le port auquel la plage de ltres source doit se terminer. Protocole Entrez le protocole du trac à ltrer. Supprimer Cliquez sur ce bouton pour supprimer la règle.46Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

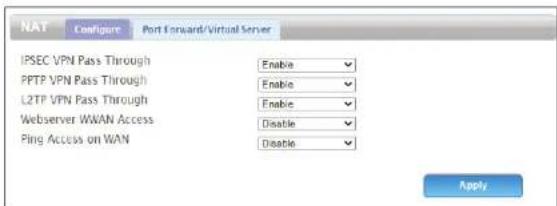

NAT Cette page vous permet de congurer les fonctions de traversée du réseau privé virtuel (VPN) de votre routeur, qui permettent au trac VPN de passer par le routeur. Congure IPSEC VPN Pass Through Activez cette option pour autoriser le trac VPN IPSEC. PPTP VPN Pass Through Basculez ce bouton pour autoriser le trac VPN PPTP.

Pass Through Activez cette option pour autoriser le trac VPN L2TP. Accès Webserver WWAN Basculez ce bouton pour permettre l'accès au serveur Web via WWAN. Accès Ping sur le WAN Activez cette option pour permettre l'accès Ping via le WAN.47Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

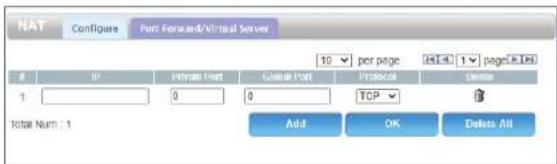

Transfert de port/Serveur virtuel

Saisissez l'adresse IP du dispositif auquel vous souhaitez appliquer une règle de transfert de port. Port privé Entrez le port interne vers lequel le trac doit être transféré. Port global Entrez le port externe vers lequel le trac doit être transféré. Il s'agit généralement du même port que le port privé. Protocole Sélectionnez le protocole pour le port et le trac auxquels la règle s'appliquera. Supprimer Cliquez sur ce bouton pour supprimer la règle de transfert de port.48Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

DMZ Si une application a du mal à fonctionner derrière le routeur, vous pouvez activer la fonction de zone démilitarisée (DMZ). Cette fonction expose directement le client à l'Internet et n'est pas recommandée dans des situations ordinaires. DMZ Activer Basculez ce commutateur pour activer la fonction DMZ. Hôte DMZ Si la DMZ est activée, spéciez l'adresse IP de l'hôte DMZ que vous voulez exposer à l'Internet.49Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

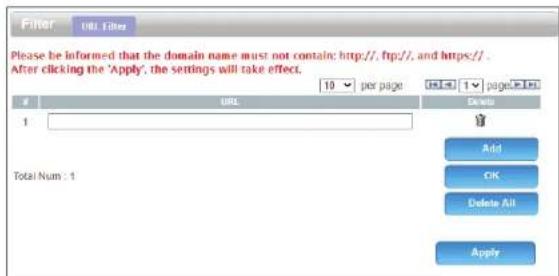

Filtre URL Le ltre d'URL vous permet de créer une liste de sites Web dont l'accès sera bloqué pour les utilisateurs de votre réseau. Filtre URL URL Entrez l'URL à ltrer. N’incluez pas le préxe, tel que http://. ou https://. Supprimer Cliquez sur ce bouton pour supprimer la règle de ltrage des URL. Ajouter Cliquez sur ce bouton pour ajouter un nouveau ltre URL.

Cliquez sur ce bouton pour conrmer la règle de ltrage des URL. Supprimer tout Cliquez sur ce bouton pour supprimer toutes les règles de ltrage des URL.50Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

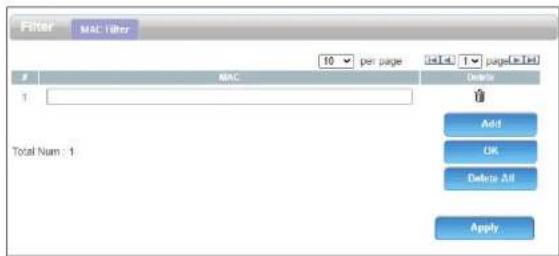

FiltreMAC Le ltre MAC est utilisé pour contrôler l'accès à votre réseau. Vous pouvez congurer votre routeur pour refuser l'accès aux clients ayant une adresse MAC particulière. FiltreMAC MAC Entrez l'adresse MAC à ltrer. Supprimer Cliquez sur ce bouton pour supprimer la règle de ltre MAC. Ajouter Cliquez sur ce bouton pour ajouter un nouveau ltre d'adresses MAC.

Cliquez sur ce bouton pour conrmer la règle de ltre MAC. Supprimer tout Cliquez sur ce bouton pour supprimer toutes les règles de ltrage MAC.51Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

Système À propos de Cette page ache des informations sur votre routeur, telles que le numéro de modèle et la version actuelle du micrologiciel. À propos de Nom du périphérique Le nom de votre périphérique. Version FW La version actuelle du micrologiciel utilisé par votre périphérique. IMEI L'identité internationale des appareils mobiles du périphérique. Il s'agit d'un numéro unique attribué à chaque périphérique mobile. Version de la bande de base La version du logiciel de bande de base utilisée par votre périphérique.52Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

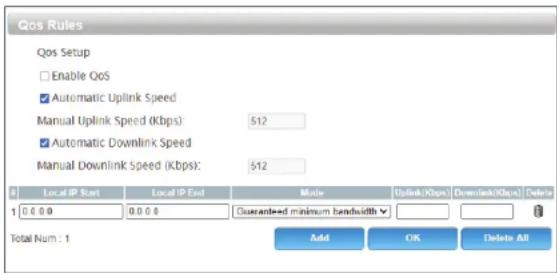

QoS Le moteur QoS améliore les performances de certaines applications sensibles à la bande passante ou à la latence en donnant la priorité à ces types de trac par rapport aux autres. Règles de QoS Activer la QoS Cliquez sur ce bouton pour activer le moteur QoS. Vitesse de liaison montante automatique Cliquez sur cette option pour déterminer automatiquement la vitesse de liaison montante par défaut du réseau. Si vous ne cliquez pas sur cette option, entrez manuellement une vitesse de liaison montante. Vitesse automatique de la liaison descendante Cliquez sur cette option pour déterminer automatiquement la vitesse de liaison descendante par défaut du réseau. Si vous ne cliquez pas sur cette option, saisissez manuellement une vitesse de liaison descendante. IP locale de début Entrez l'adresse IP de départ d'une plage à laquelle appliquer une règle QoS. P locale de n Entrez l'adresse IP nale d'une plage à laquelle appliquer une règle QoS. Mode Sélectionnez soit Guaranteed minimum bandwidth (Bande passante minimale garantie), soit Restricted maximum bandwidth (Bande passante maximale restreinte). Liaison montante Sélectionnez la vitesse minimale/maximale de la liaison montante pour la gamme d'IP en Kbps. Downlink Speed Sélectionnez la vitesse minimale/maximale de la liaison descendante pour la gamme d'IP en Kbps. Supprimer Cliquez sur ce bouton pour supprimer la règle QoS.53Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

UPnP UPnP permet aux périphériques de rejoindre dynamiquement votre réseau, d'obtenir une adresse IP, de communiquer avec d'autres périphériques, de quitter automatiquement le réseau lorsqu'il n'est plus utilisé. L'UPnP pouvant poser des problèmes de sécurité, il est désactivé par défaut. UPnP UPnP Cliquez sur ce bouton pour activer ou désactiver la fonction Universal Plug and Play.54Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

DDNS Le service de nom de domaine dynamique (DDNS) permet à votre routeur d'associer un nom de domaine facile à mémoriser à l'adresse IP, qui change régulièrement, attribuée par votre fournisseur d'accès Internet. DDNS Activer le DDNS Cliquez sur ce bouton pour activer le DDNS. Fournisseur d'accès Spéciez votre fournisseur de services DDNS. Nom de domaine Spéciez votre nom de domaine. Nom d'utilisateur/ E-mail Indiquez le nom d'utilisateur ou l'adresse électronique utilisés avec votre service DDNS. Mot de passe/ clé Spéciez le mot de passe associé au nom d'utilisateur DDNS.55Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

Conguration Cette page vous permet de réinitialiser votre routeur aux réglages d'usine par défaut et d'exporter ou d'importer vos réglages de conguration. Restaurer les paramètres par défaut État Cliquez sur ce bouton pour rétablir les réglages d'usine par défaut. Réglage de l'exportation/importation Paramètres d'exportation Cliquez sur ce bouton pour exporter vos réglages de conguration actuels vers un chier. Paramètres d'importation Cliquez sur ce bouton pour importer les réglages de conguration à partir d'un chier précédemment enregistré.56Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

Mise à niveau du microprogramme Sur cette page, vous pouvez mettre à jour le rmware de votre routeur. Vous pouvez vérier et télécharger les mises à jour du micrologiciel sur le site d'assistance de D-Link à l'adresse http://dlink.com/support/. Mise à niveau du microprogramme Mettre à niveau le routeur Sélectionnez Remote Server (Serveur distant) pour télécharger une mise à niveau du micrologiciel, ou Manual (Manuel) pour eectuer une mise à niveau à partir d'un chier. Nom du chier Si l'option Manual (Manuel) est sélectionnée, choisissez le chier à utiliser pour la mise à niveau. État L'état du micrologiciel actuel.57Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

Administration Cette option vous permet de modier les réglages du compte administrateur du routeur. Administration Délai d'expiration de la session Indiquez le nombre de minutes d'inactivité après lequel le compte administrateur doit être déconnecté. Nouveau mot de passe Saisissez un nouveau mot de passe pour le compte administrateur. Ressaisissez le nouveau mot de passe Saisissez à nouveau le nouveau mot de passe pour le conrmer.58Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

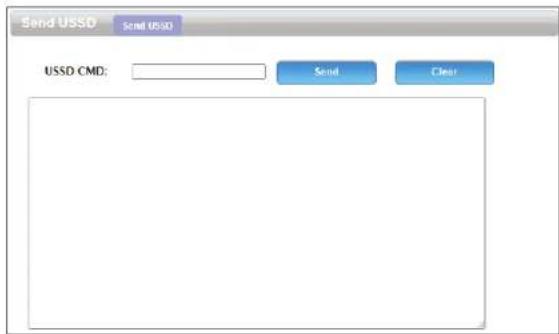

USSD La fonction USSD (Unstructured Supplementary Service Data = Données de service supplémentaires non structurées) permet à certaines applications spéciques au FAI d'être activées par un SMS. Envoyer USSD USSD CMD Entrez un code d'activation de l'application et cliquez sur Send (Envoyer). Cela vous permettra d'activer des applications en envoyant un SMS à votre FAI.59Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

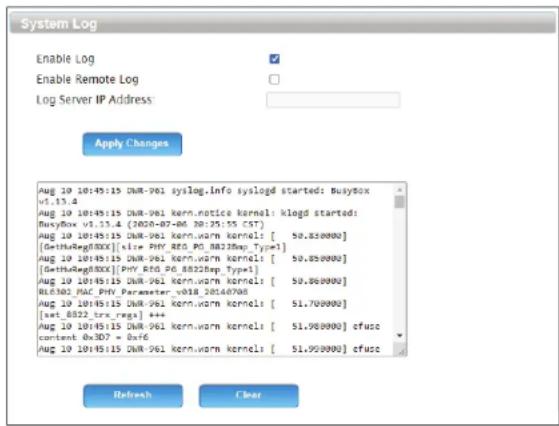

Syslog Le DWR-953V2 conserve un journal des événements et des activités qui se produisent sur le routeur. Vous pouvez télécharger ces journaux sous forme de chier. Journal système Activer le journal Cliquez sur ce bouton pour activer la journalisation. Activer le journal distant Cliquez sur cette option pour télécharger automatiquement le journal du système vers un serveur distant. Adresse IP du serveur de journalisation Si vous cliquez sur Enable Remote Log (Activer le journal à distance), saisissez l'adresse IP du serveur distant vers lequel télécharger le journal du système. Appliquer les modications Cliquez sur ce bouton pour mettre à jour les réglages de la conguration de syslog. Actualiser Cliquez sur ce bouton pour rafraîchir le journal du système aché dans l'interface Web. Eacer Cliquez sur ce bouton pour eacer le journal du système aché dans l'interface Web.60Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

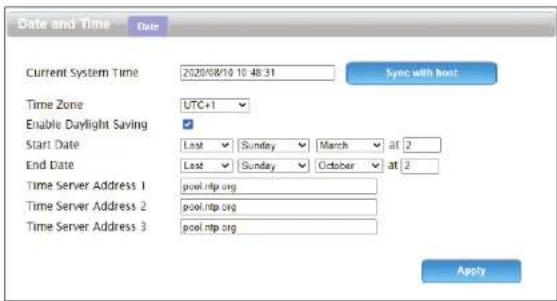

Date et heure Sur cette page, vous pouvez modier votre fuseau horaire et sélectionner un protocole de temps réseau (NTP) à utiliser. Date et heure Heure du système actuel Ache l'heure du système. Cliquez sur Sync with host (Synchroniser avec l'hôte) pour obtenir l'heure actuelle à partir d'un serveur NTP. Fuseau horaire Sélectionnez votre fuseau horaire. Activer l'heure d'été Cliquez sur ce bouton pour activer l'heure d'été. Date de début Indiquez la date de début de l'heure d'été. Date de n Indiquez la date de n de l'heure d'été. Adresse du serveur de temps 1/2/3 Entrez les serveurs NTP primaire et de secours pour obtenir l'heure actuelle.61Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

Redémarrer Cliquez sur cet élément de menu pour redémarrer le routeur. Cliquez sur OK pour procéder au redémarrage et sur Cancel (Annuler) pour revenir à la page précédente.62Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

SMS Nouveau message Cette page vous permet d'envoyer des SMS en utilisant la carte SIM LTE de votre routeur. Envoyer SMS Envoyer à Saisissez le numéro auquel envoyer le SMS. Messages Saisissez le contenu de votre message. Chaque message peut comporter un maximum de 160 caractères.63Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

Boîte de réception Cette page vous permet d'acher les messages dans votre boîte de réception. Les messages peuvent être enregistrés soit dans la mémoire interne du routeur (cliquez sur l'onglet Local), soit sur la carte SIM (cliquez sur l'onglet SIM Card (Carte SIM)). Boîte de réception Numéro Le numéro depuis lequel le message a été envoyé. Message Le contenu du message. Date et heure La date et l'heure de l'envoi du message. Supprimer Cliquez sur ce bouton pour supprimer l'enregistrement du message.64Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

Boîte d'envoi Cette page vous permet d'acher les messages dans votre boîte d'envoi. Les messages peuvent être enregistrés soit dans la mémoire interne du routeur (cliquez sur l'onglet Local), soit sur la carte SIM (cliquez sur l'onglet SIM Card (Carte SIM)). Boîte d'envoi Numéro Le numéro auquel le message a été envoyé. Message Le contenu du message. Date et heure La date et l'heure de l'envoi du message. Supprimer Cliquez sur ce bouton pour supprimer l'enregistrement du message.65Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

Brouillons Cette page vous permet d'acher les brouillons enregistrés des messages que vous n'avez pas encore envoyés. Les messages peuvent être enregistrés soit dans la mémoire interne du routeur (cliquez sur l'onglet Local), soit sur la carte SIM (cliquez sur l'onglet SIM Card (Carte SIM)). Brouillons Numéro Le numéro auquel le message sera envoyé. Message Le contenu du message. Date et heure La date et l'heure auxquelles le message a été enregistré. Supprimer Cliquez sur ce bouton pour supprimer le brouillon du message.66Manuel d’utilisation de la DWR-953V2 D-Link

Section 3 - Conguration

Paramètres SMS Sur cette page, vous pouvez spécier où les messages SMS seront sauvegardés. Set SMS Storage Location Emplacement de stockage des SMS Sélectionnez soit Local pour enregistrer le message dans la mémoire interne du routeur, soit SIM Card (Carte SIM) pour l'enregistrer sur la carte SIM.67Manuel d’utilisation de la DWR-953V2 D-Link

Section 5 - Résolution des problèmes

Résolution des problèmes Ce chapitre apporte des solutions aux problèmes pouvant survenir pendant l’installation et l’utilisation du DWR-953V2. Lisez les descriptions suivantes si vous rencontrez des problèmes. Les exemples suivants sont illustrés dans Windows® XP. Si vous utilisez un autre système d'exploitation, les captures d'écran de votre ordinateur seront similaires aux exemples suivants.

1. Pourquoi n’ai-je pas accès à l’utilitaire de conguration Web?

Lorsque vous saisissez l’adresse IP du routeur D-Link (192.168.0.1, par exemple), vous ne vous connectez pas à un site Web ou n’avez pas à être connecté à Internet. L’utilitaire est intégré dans une puce ROM du périphérique lui-même. Votre ordinateur doit se trouver sur le même sous-réseau IP pour se connecter à l’utilitaire Web.

• Assurez-vous que vous disposez d'un navigateur Web compatible avec Java et mis à jour. Nous recommandons les versions suivantes: - Microsoft Internet Explorer® 7 ou une version ultérieure - Mozilla Firefox 3.5 ou une version ultérieure - Google™ Chrome 8 ou une version ultérieure - Apple Safari 4 ou une version ultérieure - Vériez la connectivité physique en contrôlant que le voyant reste allumé sur le périphérique. S’il ne l’est pas, essayez un autre câble ou connectez-vous à un autre port du périphérique, si possible. Si l’ordinateur est éteint, le voyant l'est peut-être également.

• Désactivez les logiciels de sécurité Internet exécutés sur l’ordinateur. Les pare-feu logiciels tels que ZoneAlarm, BlackICE, Sygate, Norton Personal Firewall et le pare-feu de Windows

XP peuvent bloquer l'accès aux pages de conguration. Consultez les chiers d'aide inclus dans votre logiciel de pare-feu pour plus d'informations sur sa désactivation ou sa conguration.68Manuel d’utilisation de la DWR-953V2 D-Link

Section 5 - Résolution des problèmes

• Congurez vos paramètres Internet:

• Accédez à Démarrer > Paramètres > Panneau de conguration. Double-cliquez sur l’icône Internet Options (Options Internet). Sous l’onglet Sécurité, cliquez sur le bouton qui restaure les paramètres par défaut. Cliquez sur l’onglet Connection (Connexions), puis dénissez l’option de numérotation sur Never Dial a Connection (Ne jamais établir de connexion). Cliquez sur le bouton Paramètres du réseau local. Veillez à ce que rien ne soit coché. Cliquez sur OK.

• Sous l’onglet Avancés, cliquez sur le bouton Rétablir les paramètres avancés. Cliquez trois fois sur OK.

• Fermez votre navigateur Web (s’il est ouvert), puis rouvrez-le.

• Accédez à la gestion Web. Ouvrez votre navigateur Web, puis saisissez l’adresseIP de votre routeur D-Link dans la barre d’adresse. Cette opération doit ouvrir la page de connexion de la gestion Web.

• Si vous ne parvenez toujours pas à accéder à la conguration, débranchez du routeur pendant 10secondes, puis rebranchez- le. Patientez environ 30secondes, puis essayez d’accéder à la conguration. Si vous possédez plusieurs ordinateurs, essayez de vous connecter avec un autre ordinateur.

2. Que puis-je faire si j'ai oublié mon mot de passe ?

Si vous oubliez votre mot de passe, vous devez réinitialiser votre routeur. Cette procédure réinitialise tous vos paramètres. Pour réinitialiser le routeur, localisez le bouton de réinitialisation (orice) à l’arrière de l’appareil. Lorsque le routeur est allumé, utilisez un trombone pour maintenir le bouton enfoncé pendant 10secondes. Relâchez-le pour que le routeur réalise la procédure de réinitialisation. Patientez environ 30secondes avant d’accéder au routeur. L’adresse IP par défaut est 192.168.0.1. Lorsque vous vous connectez, laissez le champ de mot de passe vide.69Manuel d’utilisation de la DWR-953V2 D-Link

Section 5 - Résolution des problèmes

3. Pourquoi ne puis-je pas me connecter à certains sites ou envoyer et recevoir des courriers électroniques lorsque je

me connecte via mon routeur? Si vous avez des dicultés à envoyer ou recevoir des courriers électroniques, ou à vous connecter à des sites sécurisés (par ex. eBay, sites de banques et Hotmail), nous conseillons de réduire la MTU par étapes de dix (par ex. 1492, 1482, 1472, etc.). Pour trouver la taille de MTU appropriée, vous devez réaliser un ping spécial de la cible à laquelle vous tentez d’accéder. Il peut s’agir d’un autre ordinateur ou d’une URL.

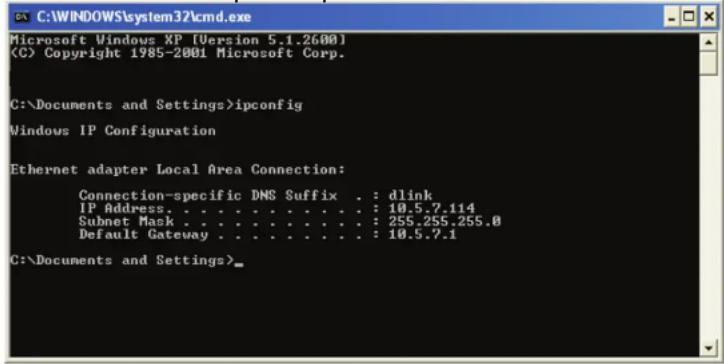

• Cliquez sur Démarrer, puis sur Exécuter.

• Les utilisateurs de Windows® 95, 98 et Me saisissent command (les utilisateurs de Windows® NT, 2000, XP, Vista® et 7 saisissent cmd), puis appuient sur Entrée (ou OK).

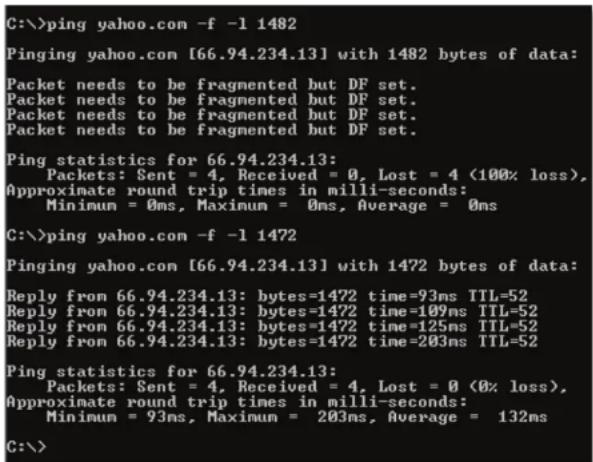

• Lorsque la fenêtre s’ouvre, vous devez réaliser un ping spécial. Utilisez la syntaxe suivante: ping [url] [-f] [-l] [valeur MTU] Exemple: ping yahoo.com -f -l 147270Manuel d’utilisation de la DWR-953V2 D-Link

Section 5 - Résolution des problèmes

Vous devez commencer à1472 et réduire de10 à chaque fois. Lorsque vous obtenez une réponse, augmentez de 2 jusqu'à ce que vous obteniez un paquet fragmenté. Relevez cette valeur et ajoutez-lui28 pour prendre en compte les divers en-têtes TCP/IP. Par exemple, considérons que1452 correspond à la valeur appropriée. La taille de MTU réelle doit être de1480, soit la valeur optimale pour le réseau avec lequel nous travaillons (1452+ 28= 1480). Après avoir trouvé votre MTU, vous pouvez maintenant congurer votre routeur à l’aide de la taille de MTU appropriée. Pour modier la vitesse de la MTU sur votre routeur, procédez comme suit:

• Accédez à la page de conguration Internet (voir Internet à la page 9 pour plus de détails).

• Pour modier la MTU, saisissez le nombre dans le champ MTU, puis cliquez sur Apply (Appliquer) pour enregistrer vos paramètres.

• Testez votre courrier électronique. Si le changement de MTU ne résout pas le problème, continuez à la modier par étapes de dix.71Manuel d’utilisation de la DWR-953V2 D-Link Annexe A - Bases de la connexion sans l Les produits sans l D-Link reposent sur des normes industrielles permettant de fournir une connectivité sans l haut débit conviviale et compatible à votre domicile, au bureau ou sur des réseaux sans l publics. Si vous respectez rigoureusement la norme IEEE, la famille de produits sans l D-Link vous permet d’accéder aux données que vous voulez, quand et où vous le voulez. Vous pourrez proter de la liberté oerte par la mise en réseau sans l. Un réseau local sans l est un réseau d’ordinateurs cellulaire qui transmet et reçoit des données par signaux radio plutôt que par des câbles. Les réseaux locaux sans l sont de plus en plus utilisés à domicile comme dans le cadre professionnel, mais aussi dans les lieux publics, comme les aéroports, les cafés et les universités. Des moyens innovants d’utiliser la technologie de réseau local sans l permettent aux gens de travailler et de communiquer plus ecacement. La mobilité accrue, mais aussi l’absence de câblage et d’autres infrastructures xes se sont avérées bénéques pour de nombreux utilisateurs. Les utilisateurs de la technologie sans l utilisent les mêmes applications que celles d’un réseau câblé. Les cartes d’adaptateurs sans l utilisées sur les ordinateurs portables et de bureau prennent en charge les mêmes protocoles que les cartes d’adaptateurs Ethernet. Il est souvent souhaitable de relier des appareils en réseau mobiles à un réseau local Ethernet classique pour utiliser des serveurs, des imprimantes ou une connexion Internet fournie via le réseau local câblé. Un routeur sans l est un périphérique qui sert à créer ce lien. Bases de la connexion sans l72Manuel d’utilisation de la DWR-953V2 D-Link Annexe A - Bases de la connexion sans l Dénition de «sans l». La technologie sans l, ou Wi-Fi, est un autre moyen de connecter votre ordinateur au réseau, sans utiliser de câble. Le Wi-Fi utilise la radiofréquence pour se connecter sans l. Vous avez donc la liberté de connecter vos ordinateurs n’importe où dans votre foyer ou à votre travail. Pourquoi D-Link sans l ? D-Link est non seulement le leader mondial, mais aussi le concepteur, développeur et fabricant primé de produits de mise en réseau. D-Link ore les performances dont vous avez besoin, pour un prix raisonnable. D-Link propose tous les produits dont vous avez besoin pour construire votre réseau. Comment la technologie sans l fonctionne-t-elle? La technologie sans l fonctionne comme un téléphone sans l, via des signaux radio qui transmettent des données d’un point A à un point B. La technologie sans l présente toutefois des limites quant à l’accéder au réseau. Vous devez vous trouver dans la zone de couverture du réseau sans l pour pouvoir connecter votre ordinateur. Il existe deux types de réseaux sans l: le réseau local sans l (WLAN) et le réseau personnel sans l (WPAN). Réseau local sans l Dans un réseau local sans l, un périphérique appelé Point d’accès (PA) connecte vos ordinateurs au réseau. Ce point d’accès possède une petite antenne qui lui permet de transmettre et de recevoir des données via des signaux radio. Avec un point d’accès intérieur, le signal peut atteindre 91mètres. Avec un point d’accès extérieur, le signal peut atteindre jusqu’à 48km pour alimenter certains lieux, tels que des unités de production, des sites industriels, des lycées et des campus universitaires,73Manuel d’utilisation de la DWR-953V2 D-Link Annexe A - Bases de la connexion sans l des aéroports, des parcours de golf, et bien d’autres lieux extérieurs encore. Réseau personnel sans l (WPAN) Le Bluetooth est la technologie sans l de référence dans l’industriepour le réseau personnel sans l. Les périphériques Bluetooth du réseau personnel sans l fonctionnent sur une portée pouvant atteindre 9mètres. La vitesse et la portée d'exploitation sans l sont inférieures à celles du réseau local sans l, mais en retour, elles utilisent moins de puissance. Cette technologie est donc idéale pour les périphériques personnels (par ex. téléphones mobiles, PDA, casques de téléphones, ordinateurs portables, haut-parleurs et autres dispositifs fonctionnant sur batterie). Qui utilise la technologie sans l? Ces dernières années, la technologie sans l est devenue si populaire que tout le monde l’utilise, à domicile comme au bureau; D-Link ore une solution sans l adaptée. Utilisations à domicile/Avantages Ore un accès haut débit à toutes les personnes du domicile

• Navigation sur le Web, contrôle des courriers électroniques, messagerie instantanée, etc.

• Élimination des câbles dans toute la maison

• Simplicité d’utilisation Utilisations/Avantages pour les petites entreprises et les entreprises à domicile

• Maîtrisez tout à domicile, comme vous le feriez au bureau

• Accès distant au réseau de votre bureau, depuis votre domicile

• Partage de la connexion Internet et de l’imprimante avec plusieurs ordinateurs

• Inutile de dédier de l’espace au bureau74Manuel d’utilisation de la DWR-953V2 D-Link Annexe A - Bases de la connexion sans l Où la technologie sans l est-elle utilisée? La technologie sans l s’étend partout, pas seulement au domicile ou au bureau. Les gens apprécient leur liberté de mouvement et ce phénomène prend une telle ampleur que de plus en plus de lieux publics proposent désormais un accès sans l pour les attirer. La connexion sans l dans des lieux publics est généralement appelée «points d’accès sans l». En utilisant un adaptateur CardBus D-Link avec votre PC portable, vous pouvez accéder au point d’accès sans l pour vous connecter à Internet depuis des lieux distants, comme les aéroports, les hôtels, les cafés, les bibliothèques, les restaurants et les centres de congrès. Le réseau sans l est simple à congurer, mais si vous l’installez pour la première fois, vous risquez de ne pas savoir par où commencer. C’est pourquoi nous avons regroupé quelques étapes de congurations et conseils pour vous aider à réaliser la procédure de conguration d’un réseau sans l. Conseils Voici quelques éléments à garder à l'esprit lorsque vous installez un réseau sans l. Centralisez votre routeur ou point d’accès Veillez à placer le routeur/point d’accès dans un lieu centralisé de votre réseau pour optimiser les performances. Essayez de le placer aussi haut que possible dans la pièce pour que le signal se diuse dans tout le foyer. Si votre demeure possède deux étages, un répéteur sera peut-être nécessaire pour doper le signal et étendre la portée. Éliminez les interférences Placez les appareils ménagers (par ex. téléphones sans l, fours à micro-ondes et télévisions) aussi loin que possible du routeur/ point d’accès. Cela réduit considérablement les interférences pouvant être générées par les appareils dans la mesure où ils75Manuel d’utilisation de la DWR-953V2 D-Link Annexe A - Bases de la connexion sans l fonctionnent sur la même fréquence. Sécurité Activez le chirement WPA2 sur le routeur pour aider à protéger votre réseau sans l d'un accès indésirable par des personnes proches de votre réseau, telles que les voisins ou des intrus. Reportez-vous au manuel du produit pour obtenir des informations détaillées sur sa conguration.

D’une manière générale, il existe deux modes de mise en réseau:

• Infrastructure: tous les clients sans l se connectent à un point d’accès ou un routeur sans l.

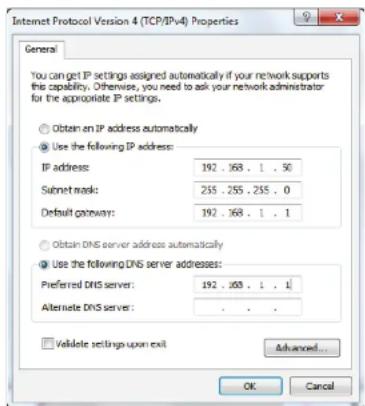

• Ad-hoc: connexion directe à un autre ordinateur, pour une communication entre pairs, en utilisant des adaptateurs réseau sans l sur chaque ordinateur (par ex. deux adaptateurs réseau sans l ou plus). Un réseau d’infrastructure comporte un point d’accès ou un routeur sans l. Tous les périphériques sans l (ou clients) se connectent au routeur ou au point d'accès sans l. Un réseau Ad-Hoc comporte seulement des clients (par ex. des ordinateurs portables équipés d’adaptateurs sans l. Tous les adaptateurs doivent être en mode Ad-Hoc pour communiquer. Modes sans l76Manuel d’utilisation de la DWR-953V2 D-Link AnnexeB - Bases de la mise en réseau Bases de la mise en réseau Vériez votre adresseIP Après avoir installé votre nouvel adaptateur D-Link, vous devez par défaut dénir les paramètres TCP/IP pour obtenir automatiquement une adresseIP d'un serveur DHCP (c'est-à-dire un routeur sans l). Pour vérier votre adresseIP, procédez comme suit. Cliquez sur Démarrer > Exécuter. Dans la zone d'exécution, saisissez cmd, puis cliquez sur OK. (Les utilisateurs de Windows® 7/Vista® saisissent cmd dans le champ Rechercher). À l’invite, saisissez ipcong, puis appuyez sur Entrée. L'adresseIP, le masque de sous-réseau et la passerelle par défaut de votre adaptateur s'achent. Si l'adresse est 0.0.0.0, vérifiez l'installation de votre adaptateur, les paramètres de sécurité et les paramètres de votre routeur. Certains logiciels pare- feu bloquent parfois les demandes DHCP sur les nouveaux adaptateurs.77Manuel d’utilisation de la DWR-953V2 D-Link AnnexeB - Bases de la mise en réseau Attribution statique d’une adresseIP Si vous n'utilisez pas de passerelle/routeur compatible avec le serveur DHCP, ou si vous devez attribuer une adresseIP statique, veuillez procéder comme suit: Étape1 Windows® 7 - Cliquez sur Démarrer > Panneau de conguration > Réseau et Internet > Centre Réseau et partage. Windows Vista® - Cliquez sur Démarrer > Panneau de c onfigur a tion > Réseau et In ternet > Ce ntr e r éseau et partage > Gérer les conne xi ons réseau. Windows® XP - Cliquez sur Démarrer > Panneau de conguration > Connexions réseau. Windows® 2000 - À partir du bureau, cliquez avec le bouton droit de la souris sur Voisinage réseau > Propriétés. Étape2 Cliquez avec le bouton droit de la souris sur Local Area Connection (Connexion au réseau local), qui représente votre adaptateur réseau, puis sélectionnez Properties (Propriétés). Étape3 Mettez en surbrillance Internet Protocol Version 4 (TCP /IPv4) (Protocole Internet Version 4 (TCP /IPv4)) puis cliquez sur Properties (Propriétés). Étape4 Cliquez sur Utiliser l’adresse IP suivante puis saisissez une adresse IP du même sous-réseau que votre réseau ou l’adresse IP du réseau local de votre routeur. Exemple: Si l'adresse IP du réseau local du routeur est 192.168.0.1, congurez votre adresse IP sur 192.168.1.X, X représentant un chire entre 2 et 99. Vériez que le nombre que vous choisissez n'est pas utilisé sur le réseau. Dénissez la même Passerelle par défaut que celle de l’adresse IP du réseau local de votre routeur (c.-à-d. 192.168.0.1). Dénissez le même Primary DNS (DNS principal) que celui de l’adresse IP du réseau local de votre routeur (192.168.0.1). L'Alternate DNS (DNS secondaire) est inutile, mais vous pouvez quand même saisir un serveur DNS fourni par votre FAI. Étape5 Cliquez sur OK à deux reprises pour enregistrer vos paramètres.78Manuel d’utilisation de la DWR-953V2 D-Link AnnexeB - Bases de la mise en réseau Sécurité du réseau sans l Cette section présente les diérents niveaux de sécurité que vous pouvez utiliser pour vous aider à protéger vos données des intrus. Le DWR-953V2 ore les types de sécurité suivants:

• WPA2 (Wi-Fi Protected Access 2) • WPA2-PSK (clé prépartagée)

• WPA (Wi-Fi Protected Access) • WPA-PSK (clé prépartagée) Dénition du WPA Le WPA (Wi-Fi Protected Access) est une norme Wi-Fi conçue pour améliorer les fonctions de sécurité du WEP (Wired Equivalent Privacy). Voici les 2principales améliorations par rapport au WEP:

• Amélioration du chirement des données grâce au protocole TKIP (Temporal Key Integrity Protocol). TKIP brouille les clés à l'aide d'un algorithme de hachage et en ajoutant une fonctionnalité de vérication de l'intégrité. Le WPA2 repose sur la norme 802.11i et utilise la norme AES (Advanced Encryption Standard) au lieu de TKIP.

• Authentication des utilisateurs, qui manque généralement dans le WEP, via le protocole d’authentication extensible (EAP). Le WEP régule l’accès à un réseau sans l en fonction d’une adresse MAC spécique au matériel d’un ordinateur relativement simple à airer et voler. L’EAP repose sur un système de chirement de clés publiques plus fort pour garantir que seuls les utilisateurs autorisés peuvent accéder au réseau. Le WPA-PSK/WPA2-PSK utilise une phrase de passe ou une clé pour authentier votre connexion sans l. La clé est un mot de passe alphanumérique comprenant entre 8 et 63caractères. Ce mot de passe peut inclure des symboles (!?*&_) et des espaces. Cette clé doit être strictement identique à celle saisie sur votre routeur ou votre point d’accès sans l. Il s'agit de la technique généralement utilisée sur les réseaux domestiques. Le WPA/WPA2 comprend l’authentication des utilisateurs via le protocole EAP (Extensible Authentication Protocol). EAP est conçu sur un système de chirement de clés encore plus fort pour rendre beaucoup plus dicile l'accès au réseau pour des utilisateurs non autorisés du réseau. EAP est souvent utilisé dans les environnements d'entreprise ou universitaires un.79Manuel d’utilisation de la DWR-953V2 D-Link Annexe C - Spécications techniques Caractéristiques techniques Bandes cellulaires

• Quadri-bandes (850/900/1800/1900 MHz) Débits de données

• LTE en téléchargement: Jusqu'à 150Mbits/s

• LTE en chargement: Jusqu'à 50Mbits/s

• DC-HSPA en liaison descendante : Jusqu'à 42Mbits/s

• Liaison montante DC-HSPA : Jusqu'à 5,72Mbits/s Normes

• IEEE 802.3u Sécurité du réseau sans l

• WEP (Wired Equivalent Privacy) 64/128bits

• WPA et WPA2 Pare-feu

• NAT (traduction d'adresses réseau)

• SPI (Inspection dynamique des paquets)

• Port WAN/LAN (RJ-45) Emplacement pour SIM/UICC

• 154 x 122 x 32 mm (6,06 x 4,8 x 1,26 po) Température de fonctionnement

• 0 à 40 ˚C Humidité en fonctionnement

• 10 % à 90 % (sans condensation) Certications

La bande de fréquence prise en charge dépend de la version locale du matériel.

Les débits de données sont théoriques. Le débit de transfert des données dépend des capacités du réseau, de la force du signal et de facteurs environnementaux.
