DCS6500LH - Caméra de surveillance D-LINK - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Résolution 1080p Full HD, Vision nocturne infrarouge, Angle de vue 130°
Connectivité	Wi-Fi 802.11n, Port Ethernet, Compatible avec l'application mydlink
Utilisation	Surveillance intérieure et extérieure, Notifications de détection de mouvement, Enregistrement sur le cloud
Maintenance et réparation	Firmware à jour via l'application, Nettoyage de l'objectif recommandé, Support technique disponible
Sécurité	Chiffrement des données, Authentification sécurisée, Options de confidentialité
Informations générales	Alimentation par secteur, Dimensions compactes, Garantie limitée de 1 an

FOIRE AUX QUESTIONS - DCS6500LH D-LINK

Comment connecter ma D-LINK DCS6500LH à mon réseau Wi-Fi ?

Assurez-vous que votre caméra est sous tension. Téléchargez l'application mydlink sur votre smartphone, créez un compte ou connectez-vous. Suivez les instructions pour ajouter un nouvel appareil et sélectionnez la DCS6500LH. Suivez les étapes pour entrer votre mot de passe Wi-Fi.

Que faire si je ne peux pas accéder à la caméra via l'application ?

Vérifiez que votre caméra est bien connectée au réseau et que votre smartphone est sur le même réseau. Assurez-vous que l'application mydlink est à jour et redémarrez votre caméra si nécessaire.

Comment réinitialiser ma caméra D-LINK DCS6500LH aux paramètres d'usine ?

Localisez le bouton de réinitialisation sur la caméra. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que le témoin lumineux clignote, puis relâchez-le. La caméra redémarrera et sera réinitialisée aux paramètres d'usine.

Comment modifier les paramètres de détection de mouvement ?

Ouvrez l'application mydlink, sélectionnez votre caméra, puis allez dans les paramètres de détection de mouvement. Vous pouvez ajuster la sensibilité et définir des zones de détection selon vos besoins.

Puis-je visualiser les enregistrements de ma caméra à distance ?

Oui, si vous avez activé l'enregistrement sur carte SD ou sur le cloud, vous pouvez accéder aux enregistrements via l'application mydlink à tout moment, où que vous soyez.

Pourquoi la qualité de l'image est-elle mauvaise ?

Vérifiez que votre connexion Internet est stable. Assurez-vous que la lentille de la caméra est propre et que l'éclairage de la zone surveillée est suffisant. Vous pouvez également ajuster les paramètres de qualité d'image dans l'application.

Comment mettre à jour le firmware de ma caméra ?

Ouvrez l'application mydlink, sélectionnez votre caméra, allez dans les paramètres et recherchez les mises à jour du firmware. Suivez les instructions pour effectuer la mise à jour si une nouvelle version est disponible.

Que faire si la caméra ne s'allume pas ?

Vérifiez que la caméra est correctement alimentée et que le câble d'alimentation est en bon état. Essayez de brancher la caméra sur une autre prise. Si elle ne s'allume toujours pas, il pourrait s'agir d'un problème matériel.

Est-ce que la D-LINK DCS6500LH fonctionne avec des assistants vocaux ?

Oui, la D-LINK DCS6500LH est compatible avec certains assistants vocaux comme Google Assistant et Amazon Alexa. Assurez-vous de suivre les instructions pour l'intégration avec l'assistant de votre choix.

Comment protéger ma caméra contre les accès non autorisés ?

Utilisez un mot de passe fort pour votre compte mydlink et changez-le régulièrement. Assurez-vous que votre réseau Wi-Fi est sécurisé avec un chiffrement WPA2 ou WPA3.

MODE D'EMPLOI DCS6500LH D-LINK

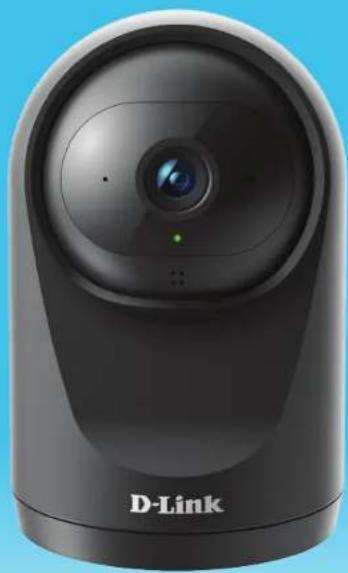

Caméra compacte Wi-Fi panoramique et inclinable Full HD

D-Link®

Manuel d'utilisation

mydlink™

02/04/2021

Matériel : A1

Version du manuel : 1,00

Présentation du manuel

D-Link se réserve le droit de réviser ce document et d'en modifier le contenu sans aucune obligation de préavis. Les informations contenues dans le présent document peuvent devenir obsolète à mesure que nos services et sites Web se développent et changent. Consultez le site Web www.mydlink.com pour obtenir les informations les plus à jour.

Révisions du manuel

Révision Date Description
1,00 février 4, 2021 Version initiale

Marques commerciales

D-Link et le logo D-Link sont des marques commerciales ou des marques déposées de D-Link Corporation ou de ses filiales aux États-Unis ou dans d'autres pays. Tous les autres noms de société ou de produit mentionnés dans ce document sont des marques ou des marques déposées de leur société respective.

Copyright © 2021 par D-Link Corporation, Inc.

Tous droits réservés. Toute reproduction partielle ou totale de ce document est interdite sans l'autorisation écrite de D-Link Corporation, Inc.

Table des matières

Présentation du produit....1

Contenu de la boîte....1

Introduction 2

Configuration système requise ....2

Vue d'ensemble du matériel....3

Avant 3

Arrière 4

Comportement des voyants....5

Installation....6

Sécurité 6

Avant de commencer....6

Éléments à prendre en compte avant d'installer le réseau

sans fil 7

Configuration de la caméra par l'application mydlink....8

Utilisation de l'application mydlink....10

Contrôle de votre périphérique ....10

Paramètres du périphérique ....12

Résolution des problèmes ....14

Caractéristiques techniques....15

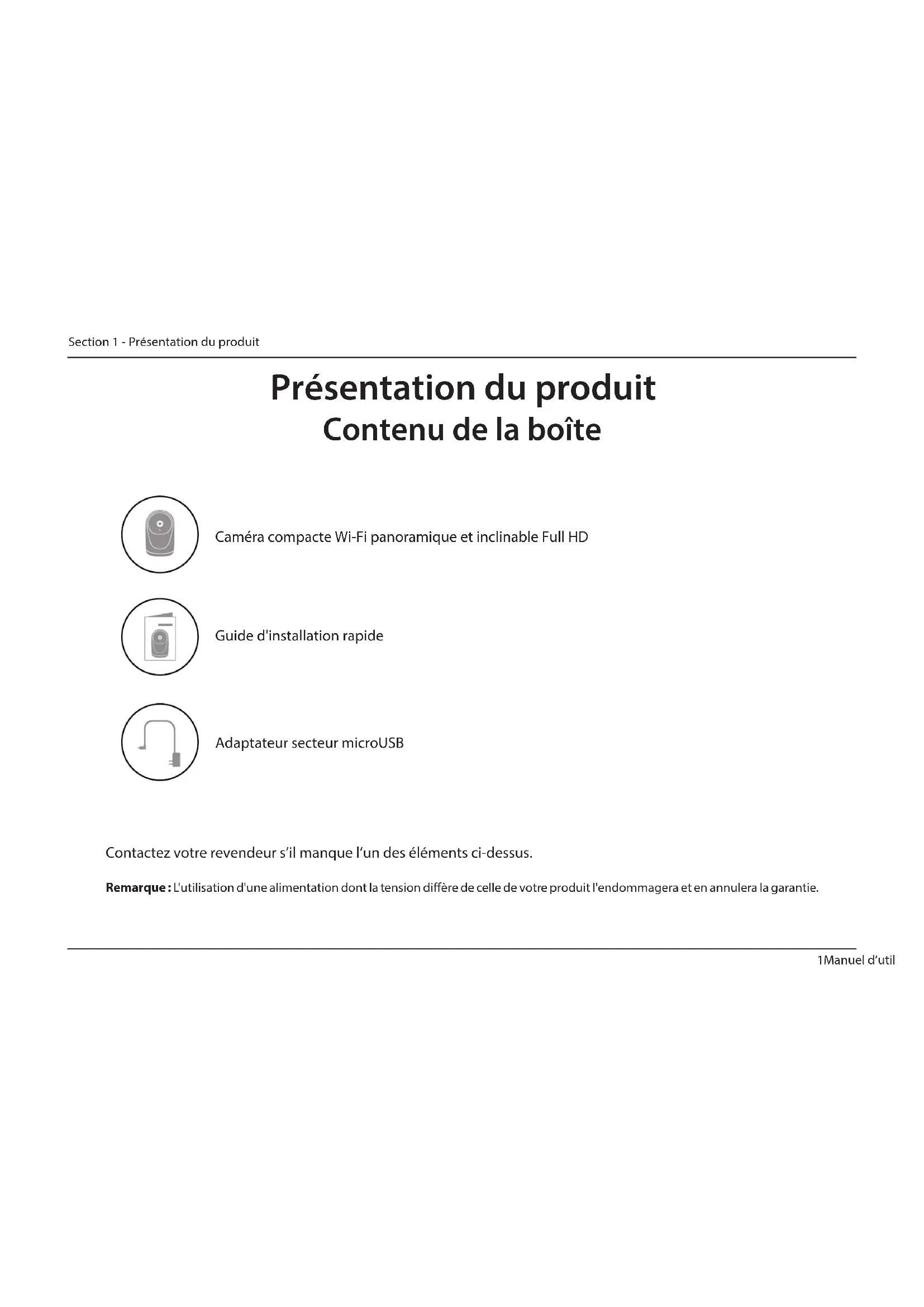

Présentation du produit Contenu de la boîte

Caméra compacte Wi-Fi panoramique et inclinable Full HD

Guide d'installation rapide

Adaptateur secteur microUSB

Contactez votre revendeur s'il manque l'un des éléments ci-dessus.

Remarque : L'utilisation d'une alimentation dont la tension diffère de celle de votre produit l'endommagera et en annulera la garantie.

Introduction

Élégante et discrète, la caméra Wi-Fi Full HD compacte allie des fonctions de surveillance intelligente de la maison à un design élégant et subtil. La vision nocturne infrarouge, le son et la détection de mouvement vous alertent instantanément en cas d'imprévu, ce qui vous donne une tranquillité d'esprit supplémentaire grâce aux caméras de sécurité les plus récentes.

Configuration système requise

Configuration réseau requise	Réseau sans fil 802.11n/gUne connexion InternetUn routeur connecté au modem haut débit, ou une Box
Applications mydlinkTM requises	Appareil iOS ou Android (Veuillez vous reporter à la page de la boutique de l'application mobile pour vérifier si votre appareil est compatible.)Compte de messagerie (pour l'enregistrement du service mydlink)

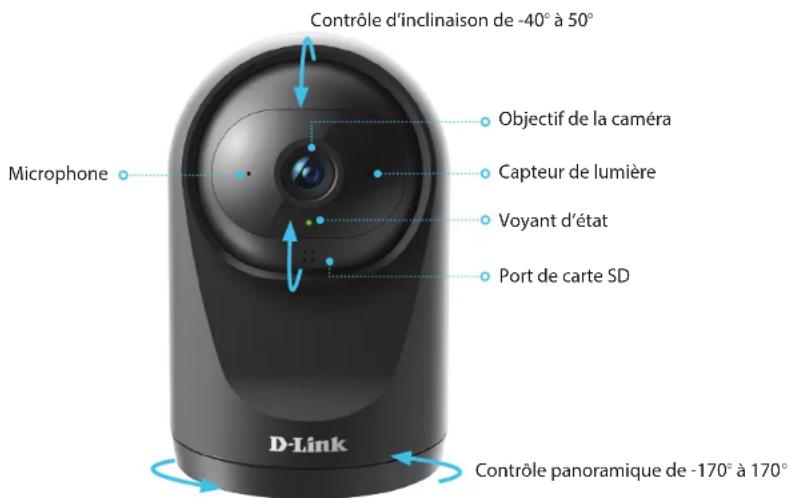

Vue d'ensemble du matériel Avant

Contrôle d'inclinaison de -40° à 50° Microphone Objectif de la caméra Capteur de lumière Voyant d'état Port de carte SD D-Link Contrôle panoramique de -170° à 170°

Voyant d'état	Voir Comportement des voyants en page 5 pour de plus amples informations.
Diodes IR Des LED IR	encerclent l'objectif de la caméra.
Objectif de la caméra Enregistre la vidéo de la zone autour de la caméra.
Capteur de lumière	Le capteur PIR surveille les conditions d'éclairage et alterne entre la couleur et l'infrarouge en conséquence.
Port de carte microSD Fente pour carte microSD ; prend en charge jusqu'à 256 Go.
Microphone Prend le son près de votre caméra.

Section 1 - Présentation du produit

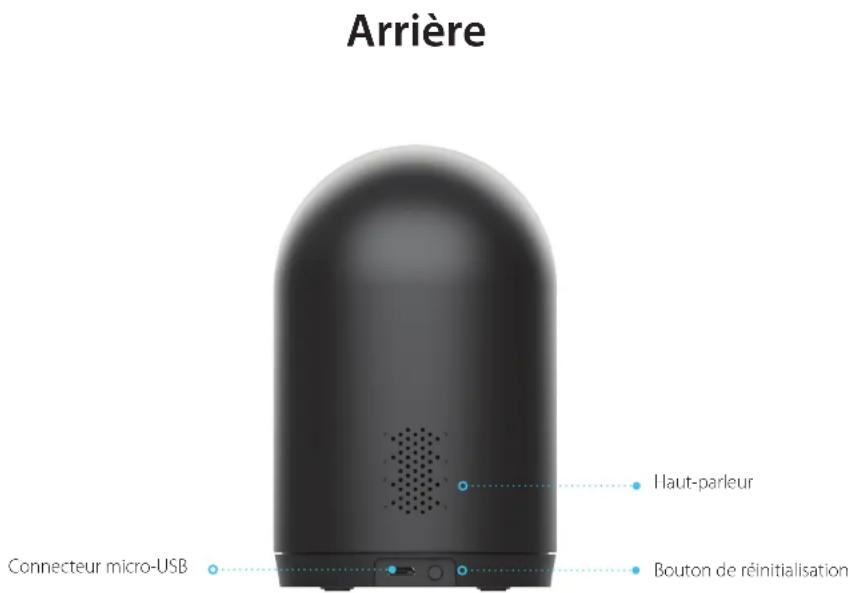

Arrière Connecteur micro-USB Haut-parleur Bouton de réinitialisation

Haut-parleur Fournit une lecture audio pour la fonction audio bidirectionnelle.
Bouton de réinitialisation	Appuyez sur ce bouton et maintenez-le enfoncé jusqu'à ce que le voyant d'état devienne rouge pour réinitialiser le périphérique aux paramètres d'usine.
Connecteur micro-USB Connectez l'adaptateur secteur sur ce port pour alimenter la caméra.

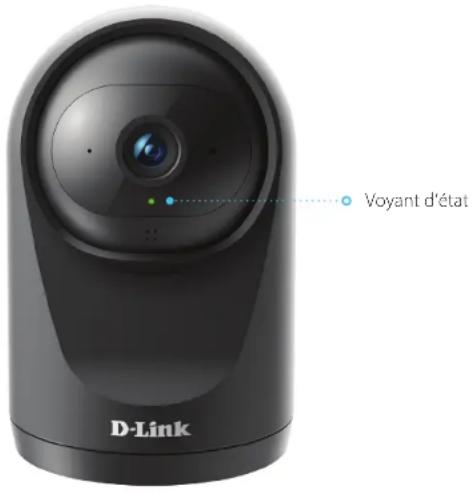

Comportement des voyants

D-Link Voyant d'état

Voyant d’état		Connecté au réseau et à mydlink.
		Démarrage.
		La connexion Wi-Fi est perdue.
		Prêt à être configuré.
		Microprogramme en cours de mise à jour - ne mettez pas l’appareil hors tension.

Installation Sécurité

Veuillez lire l'ensemble des instructions de sécurité et de fonctionnement avant d'utiliser votre périphérique :

• N'ouvrez pas le périphérique et ne tentez pas de le réparer.
• N'immergez pas le périphérique dans un liquide et ne tentez pas de le nettoyer à l'aide de liquides ou de solvants. Pour nettoyer le périphérique, déconnectez-le de la prise et utilisez une serviette humide pour l'essuyer.

Avant de commencer

Planifiez l'emplacement de votre caméra :

• Vérifiez que votre caméra est électriquement conçue pour fonctionner avec l'alimentation électrique disponible dans votre région.
• Connectez l'adaptateur d'alimentation de la caméra à une prise électrique qui n'est pas contrôlée par un interrupteur mural. Cela vous évitera de couper accidentellement l'alimentation du périphérique.
• Assurez-vous de brancher l'appareil sur une prise électrique correctement mise à la terre afin d'éviter les chocs électriques.
• Assurez-vous que le périphérique est solidement installé.

Éléments à prendre en compte avant d'installer le réseau sans fil

Le Caméra compacte Wi-Fi panoramique et inclinable Full HD DCS-6500LH vous permet de visionner des séquences vidéo de pratiquement n'importe où dans la plage de fonctionnement de votre réseau sans fil. Vous devez garder a l'esprit que le nombre, l'épaisseur et l'emplacement des murs, plafonds ou autres objets a travers lesquels les signaux sans fil doivent passer peuvent limiter la portée. En général, les portées varient en fonction des types de matériau et du bruit RF (radiofréquence) de fond de votre domicile ou votre entreprise. Pour optimiser la portée de votre réseau sans fil, suivez ces conseils de base :

1. Limitez au minimum le nombre de murs et de plafonds entre la caméra et le point d'accès sans fil. Chaque mur ou plafond peut réduire la portée de votre caméra de 1 à 30 mètres. Placez les appareils de façon à limiter le nombre de murs ou de plafonds.
2. Faites attention à la ligne directe entre les périphériques en réseau. Un mur de 50 cm d'épaisseur avec une inclinaison de 45 degrés équivaut à un mur de presque 1 mètre d'épaisseur. Avec une inclinaison de 2 degrés, il équivaut à un mur de plus de 14 mètres d'épaisseur! Si vous voulez améliorer la réception, placez les appareils de sorte que le signal passe directement à travers le mur ou le plafond (au lieu de l'incliner).
3. Les matériaux de construction font une différence. Une porte pleine en métal ou des tiges en aluminium peuvent avoir des conséquences négatives sur la portée. Essayez de placer les points d'accès, les routeurs sans fil et les caméras de sorte que le signal passe par une cloison sèche ou des portes ouvertes. Certains matériaux et objets, comme le verre, l'acier, le métal, les parois d'isolation, l'eau (aquariums), les miroirs, les classeurs, les briques et le béton, dégradent le signal du réseau sans fil.
4. Éloignez votre produit (au moins 1 à 2 mètres) des appareils ou des dispositifs électriques qui émettent des RF.

Configuration de la caméra par l'application mydlink

1/ Téléchargez l'application mydlink depuis l'App Store (iOS) ou Google Play (Android) en scannant le code QR.

Remarque : Assurez-vous que votre appareil est connecté sans fil au réseau sur lequel la DCS-6500LH se trouvera.

2/ Lancez l'application mydlink et créez un compte ou connectez-vous à votre compte existant.

Remarque : Si on vous demande de permettre à l'application d'accéder à votre emplacement ou d'envoyer des notifications, sélectionnez Autoriser. Assurez-vous que les services de localisation sont activés dans les paramètres de votre téléphone.

mydlink Login in Choose a New Account Meets Navik

3/

Une fois connecté, appuyez sur le bouton Menu dans le coin supérieur gauche.

Sélectionnez Ajouter un périphérique.

Suivez les instructions à l'écran pour terminer la configuration du périphérique.

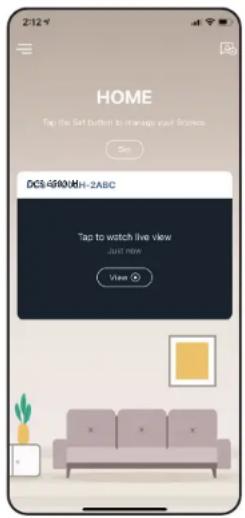

Utilisation de l'application mydlink Contrôle de votre périphérique

Remarque : Les captures d'écran sont uniquement représentatives. L'application mydlink est régulièrement mise à jour et peut donc sembler différente.

Après avoir configuré votre Caméra compacte Wi-Fi panoramique et inclinable Full HD DCS-6500LH avec un compte mydlink dans l'application mydlink, vous pourrez accéder à distance à votre caméra via l'application. Après vous être connecté à votre compte mydlink, vous verrez un écran similaire à celui de droite.

Pour accéder aux options de contrôle du périphérique, touchez pour regarder la vue en direct, puis touchez à nouveau pour accéder à la page de contrôle. Les ccommandes suivantes sont disponibles :

Audio	Appuyez sur ✉ pour désactiver le son. Appuyez sur ✉ pour activer le son.
Instantané	Appuyez sur 🔒 pour activer un instantané du flux vidéo.
Enregistrement	Appuyez sur ● pour activer l'enregistrement du flux vidéo.

Maintenez pour parler

Maintenez le bouton enfoncé pour envoyer votre voix au haut-parleur intégré de la caméra.

	Préréglages de la caméra	Enregistrez et accédez rapidement jusqu'à 5 vues différentes de caméra. Le bouton est votre point d'accueil. Pour définir d'autres points de vue, appuyez sur le bouton, puis sur l'écran de visualisation en direct et utilisez les flèches pour définir votre vue prédéfinie. Une pression prolongée sur le bouton permet d'enregistrer un instantané de cet endroit.
	Pointer pour accéder	Utilisez l'icône pour appuyer n'importe où sur le panorama afin de changer votre vue en direct.

1080p

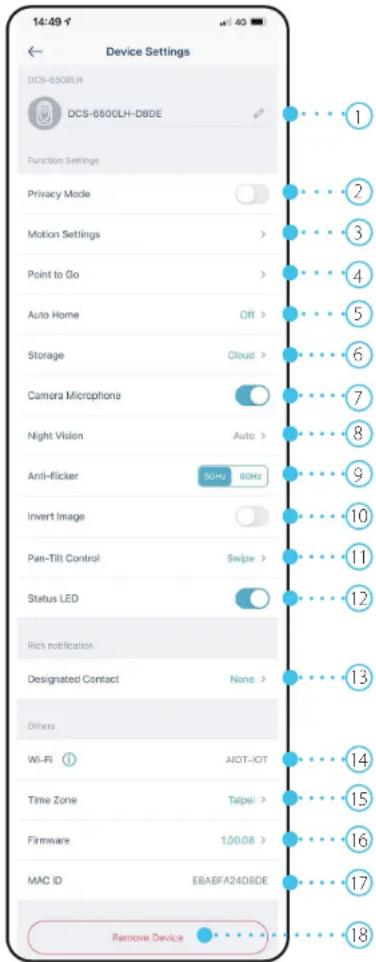

Paramètres du périphérique

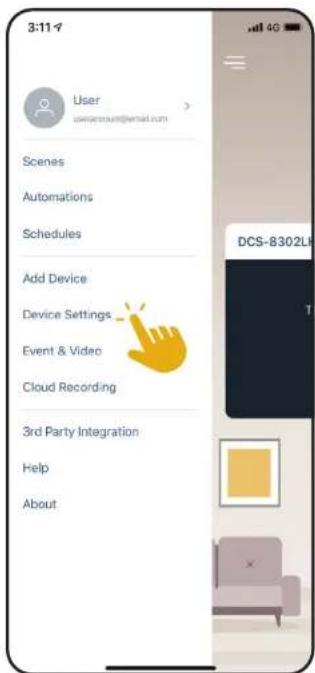

Pour accéder à la page des paramètres du périphérique :

1. Appuyez sur ≡
2. Appuyez sur Paramètres du périphérique.
3. Touchez le périphérique pour lequel vous souhaitez accéder aux paramètres.

La page du périphérique contient plusieurs options pour configurer votre caméra.

1 Nom du périphérique Appuyez pour changer le nom du périphérique.
2 Mode privé Appuyez pour activer.	Le mode de confidentialité désactive le flux de la caméra.
3 Paramètres de mouvement	Appuyez pour configurer davantage la sensibilité et la zone active de détection de mouvement.
4 Pointer pour accéder	Cette photo est celle que vous verrez lorsque vous contrôlerez votre point de vue dans la vue en direct de Pointer pour accéder. Touchez Numériser à nouveau pour scanner un nouveau panorama.
5 Origine automatique	Permet de ramener automatiquement votre caméra au point d'origine après 60 secondes d'inactivité.
6 Stockage	Appuyez pour changer l'emplacement de stockage des clips vidéo de la carte microSD vers le cloud. Vous pouvez également vous abonner à mydlink Cloud à partir d'ici et consulter votre formule d'abonnement actuel.
7 Micro de la caméra	Touchez pour activer ou désactiver la prise de son près de votre caméra en vue en direct et en enregistrement.
8 Vision nocturne	vision nocturne sur Activé, Désactivé ou Auto.
9 Anti-scintillement	Réduit le scintillement dans la vidéo. Appuyez sur 50 Hz ou 60 Hz selon la fréquence de votre éclairage.
10 Inverser l'image	Activez cette option pour inverser la vue de la caméra.
11 Contrôle panoramique/inclinaison	Choisissez si vous voulez commander le contrôle de l'orientation et de l'inclinaison de votre caméra en direct par glissement ou en appuyant.
12 Voyant d'état	La désactiver éteindra le voyant jusqu'à ce que vous le rallumiez.
13 Contact désigné	Appuyez ici pour ajouter, supprimer ou modifier les contacts désignés qui apparaissent dans la notification enrichie.
14 Wi-Fi	Appuyez pour voir le réseau sans fil actuel.Remarque: Appuyez sur Supprimer le périphérique ou sur le bouton de réinitialisation si vous souhaitez changer de réseau sans fil.
15 Fuseau horaire	Sélectionnez le fuseau horaire sur lequel votre périphérique doit être calibré.
16 Microprogramme	Ceci affiche la version installée du microprogramme sur votre appareil. Appuyez pour entrer les paramètres de mise à jour. Vous pouvez choisir le moment le plus approprié pour les mises à jour automatiques.
17 ID MAC Identifie le périphérique pour le support technique.
18 Supprimer une caméra	Appuyez sur ce bouton pour déconnecter cet appareil de votre compte mydlink.

Résolution des problèmes

Que dois-je faire si mon périphérique ne fonctionne pas correctement ?

Réinitialisez le périphérique et réinstallez-le. Pour réinitialiser votre périphérique, utilisez une attache trombone pour appuyer de manière prolongée sur le bouton Reset (Réinitialiser) jusqu'à ce que le voyant devienne rouge fixe.

Pendant l'installation, assurez-vous que :

• votre routeur est connecté à Internet et le Wi-Fi est activé
• votre périphérique mobile est équipé de la technologie Wi-Fi
• votre périphérique mydlink est à portée de votre réseau Wi-Fi

Comment puis-je utiliser des commandes vocales pour contrôler mon périphérique ?

Le périphérique fonctionne à la fois avec Amazon Alexa et Google Assistant. Pour obtenir des instructions sur la configuration de ces services, visitez les sites Web suivants :

Alexa : dlink.com/en/alexa

L'Assistant Google : dlink.com/en/google-assistant

Caractéristiques techniques

Général

Compression vidéo • H.264

Résolution maximale • 2 mégapixels (Full HD)

Nombre max. d'images · 1080p (1920 x 1080)

Capteur d'image • Capteur CMOS 1/2,9" à balayage progressif

Jour et nuit - LED IR • 5 m

Longueur focale • 4,12 mm

Ouverture • F 2,1

Panoramique horizontal/vertical • Plage de panoramique horizontal : -170° à 170° (total 340°)

- Plage de panoramique vertical : -40° à 50° (90° au total)

Angle de vue • (H) 85° (V) 42° (D) 100°

Audio • Microphone / haut-parleur intégré

Codec audio • MPEG-2 AAC LC

Fonctionnalités

Norme Wireless IEEE

• 802.11n/g (1T1R)

Bande de fonctionnement Wi-Fi • 2,4 GHz

Protocole de sécurité • WPA3

Protocoles réseau • IPv4, Bonjour (mDNS et DNS-SD),

• RTSP, SRTP, RTP, HTTPS

Logiciel

Gestion des périphériques

• Application mydlink (IOS et Android), portall mydlink

Caractéristiques - Détection de mouvement et du son

Enregistrement • Enregistrement sur le cloud mydlink

Notifications - Notifications Push avec un instantané et des touches d'action rapide (2 numéros de contact désignés et vue en direct)

Assistants vocaux + Amazon Alexa, assistant Google

Annexe A - Caractéristiques techniques

Physique

Entrée d'alimentation • 100 à 240 V CA, 50/60 Hz

Sortie • 5 V CC, 1,0 A

Consommation électrique maximale • 4 W ± 5 %

Longueur de câble • 1,5 m

Intérieur/extérieur • Usage en intérieur

Température de fonctionnement • 0 à 40 °C

Température de stockage • -20 à 70°C

Humidité en fonctionnement/stockage • Max. 90 %, sans condensation

Poids • 190 g ± 5% (6,7 oz ± 0,34 oz)

Dimensions • 77 x 77 x 121 mm

Certifications • CE, FCC, IC
