MAPPY Iti S456 - Navigateur LOGICOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Navigateur GPS avec Bluetooth
Marque	Logicom
Modèle	MAPPY Iti S456
Écran	Tactile, non rétroéclairé (non spécifié)
Alimentation	Batterie rechargeable, chargeur allume-cigare 5V/1.5A (réf. THX-050150LB)
Autonomie	Variable selon utilisation ; charge complète indiquée par 3 barres fixes
Connectivité	Bluetooth 2.4 GHz (2402-2480 MHz), puissance max 5.75 mW, port Micro SD (carte non fournie), prise casque 2,5 mm, port USB pour PC
Cartographie	Mappy avec mises à jour illimitées à vie (après activation et 20 km parcourus)
Fonctions principales	Navigation GPS avec calcul d'itinéraire, Bluetooth mains libres, mise à jour des cartes via Toolbox Naviextras
Contenu de l'emballage	GPS, support voiture avec ventouse, câble allume-cigare, câble USB, stylet, adaptateur jack 2,5 mm vers 3,5 mm, guide de démarrage
Entretien et nettoyage	Chiffon doux sec ou légèrement humidifié ; ne pas vaporiser de produit directement sur l'écran
Sécurité	Ne pas obstruer la vision du conducteur ni le déploiement des airbags ; ne pas exposer à l'humidité, au gel ou à une chaleur extrême
Pièces détachées et réparabilité	Pas de pièces détachées fournies ; réparation uniquement par la station technique agréée LOGICOM
Garantie	24 mois pour usage normal, hors usure normale, chocs, modifications, et autres exclusions
Température d'utilisation	5 °C à 40 °C
Recyclage	Ne pas jeter avec les déchets ménagers ; suivre les directives DEEE
Déclaration UE	Conforme à la directive 2014/53/UE ; texte complet sur www.logiccom-europe.com/ce-doc

FOIRE AUX QUESTIONS - MAPPY Iti S456 LOGICOM

Comment allumer et éteindre le GPS Mappy Iti S456 ?

Pour allumer, maintenez le bouton Marche/Arrêt enfoncé 3 secondes. Pour éteindre, maintenez-le 5 secondes : vous pouvez choisir Veille (redémarrage rapide) ou Arrêt complet. L'appareil s'éteint automatiquement après 10 secondes si vous ne choisissez pas.

Comment charger la batterie du GPS ?

Utilisez le chargeur allume-cigare fourni (réf. THX-050150LB, entrée 12-24V, sortie 5V/1.5A). Connectez-le au GPS puis à la prise allume-cigare du véhicule. Les 3 barres de l'icône de batterie indiquent la charge : lorsqu'elles sont figées, la charge est terminée. Déchargez complètement la batterie avant la première charge et ne laissez pas le chargeur branché en permanence.

Comment connecter mon téléphone en Bluetooth au GPS ?

Depuis le menu principal, allez dans Configuration > Bluetooth. Activez le Bluetooth (ON/OFF), puis sélectionnez 'Appareils associés' et lancez une recherche. Sur votre téléphone, activez le Bluetooth et sélectionnez le GPS. Entrez le code PIN (par défaut 1234) pour associer les appareils. Vous pouvez alors passer des appels en mains libres.

Comment établir un premier itinéraire ?

Depuis le menu principal, cliquez sur Navigation puis Nouvel itinéraire. Choisissez Adresse, saisissez la ville, la rue et le numéro. Validez avec 'Sélect. comme destin.' puis 'Lancer navigation'. Attendez que le GPS capte le signal satellite (5 à 15 min selon situation) et suivez les indications.

Comment mettre à jour les cartes Mappy ?

Téléchargez le logiciel Toolbox Naviextras depuis https://mappy.naviextras.com. Connectez le GPS à votre PC avec le câble USB (quittez d'abord la navigation). Lancez Toolbox, connectez-vous avec votre compte Naviextras, allez dans 'Mises à jour' puis cliquez sur 'Installer'. Ne débranchez pas pendant l'installation. Effectuez une sauvegarde avant.

Comment sauvegarder les fichiers du GPS ?

Branchez le GPS à votre ordinateur avec le câble USB. Assurez-vous d'avoir quitté le mode Navigation (restez sur l'écran d'accueil). Le GPS apparaît comme un disque amovible. Copiez-collez tout le contenu sur votre ordinateur pour créer une sauvegarde.

Que faire si le GPS ne capte pas de signal satellite ?

Placez le GPS à l'extérieur ou derrière une vitre, loin des immeubles ou tunnels. Si votre pare-brise est athermique, la réception peut être altérée. Immobilisez le véhicule lors de la recherche. La première recherche peut prendre jusqu'à 15 minutes, et 5 à 10 minutes après une longue inactivité.

Comment réinitialiser le GPS en cas de dysfonctionnement ?

Des interférences électromagnétiques ou décharges statiques peuvent perturber le GPS. Pour réinitialiser, éteignez l'appareil, patientez au moins 5 secondes, puis rallumez. Si le problème persiste, une réinitialisation d'usine peut être nécessaire (consultez la notice complète sur le site Logicom).

Quelles précautions prendre pour la batterie ?

Utilisez uniquement le chargeur fourni. Ne démontez pas, ne court-circuitez pas, n'exposez pas à des températures >45°C ou <0°C. Évitez le contact du liquide de batterie avec la peau ou les yeux. Jetez la batterie conformément à la réglementation locale.

Quelle est la durée de garantie et ses exclusions ?

La garantie Logicom est de 24 mois pour un usage normal. Sont exclus : chocs, chutes, fausses manœuvres, branchements non conformes, usage inapproprié, usure normale (écran, batterie), modifications, démontage, dommages dus à l'humidité ou à la chaleur, perte de données. Pour toute réclamation, contactez votre revendeur ou le support Logicom.

MODE D'EMPLOI MAPPY Iti S456 LOGICOM

Photo non contractuelle

Décovrez votre GPS mappy Iti^S456
Avec Bluetooth

Ce guide de démarrage vous accompagne dans la prise en main de votre GPS mappy lti S456

1. Contenu de l'emballage

Cable allume-cigare

Stylet (intégre dans le support vehicule)

Cable USB

Votre manuel «Guide de demarrage

Adaptateur jack 2,5 mm male vers jack 3,5mm femelle

2. Descriptif de votre mappy iti S456

Bouton Marche/Arrêt et de mise en veille

Voyant de chargement de la batterie (LED)

Jack écouteur (2,5mm)

Port Micro SD (carte non fournie)

Connexion PC et chargement de la batterie

3. Installation du support voiture

1

Assemblez la ventouse sur le support voiture, comme montré ci-dessus.

2

Enlever le film de protection et fixez la ventouse sur la vitre et verrouillez-la dans sa base. Pour fixer plus fermement, nettoyez au préalable la vitre avant de la fixer.

3

Placez le produit sur la partie inférieure du support. Puis, comme indiqué sur l'illustration, poussez en arrrière l'appareil et assemblez l'appareil avec le support-voiture.

4

Une fois l'installation dans la voiture terminée, mettez le moteur de votre voiture en marche.

5

Connectez l'appareil avec le cable allume-cigare. Connectez le cable allume-cigare à la prise allume-cigare de votre voiture.

6

Appuyez sur le bouton de mise sous tension de l'appareil. Lorsque vous allumez l'appareil, un écran d'accueil vous permet d'avoir accès aux différentes fonctions.

Attention: Veillez à installer le support de voiture de façon à ce qu'il ne géné pas la conduite, n'obstrue pas la vision du conducteur et le déploiement des airbags.

4. Allumer et teindre votre mappy iti S456

Bouton Marche/Arrêt et de mise en veille

Allumer votre apparéil

Pour allumer l'appareil, maintainir enforcé le bouton Marche/Arrêt quelques secondes (3 secondes environ)

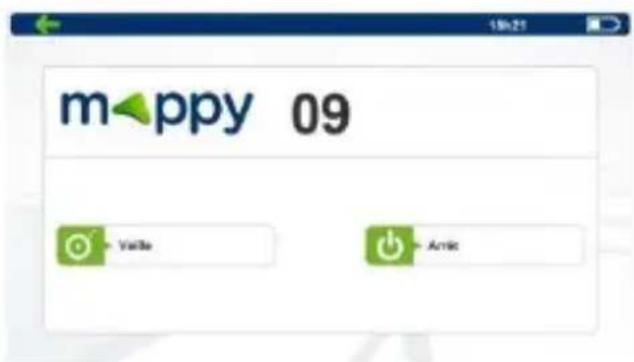

Eteindre votre apparéil

Pour éteindre l'appareil, maintainir le bouton quelques secondes (5 secondes environ).Vous avez 2 possibilés d'éteindre votre appareil, soit lemettre en veille (dès que vous rallumez votre apparéil, il redémarrera à l'endetroit où vous l'avez étèint), soit l'éteindre complètement (l'appareil redémarrera complètement).Vous avez 10 secondes pour faire votrechoix ou l'appareil se mettra automatiquement en mode ARRET. Pour annuler cette opération, touchez l'écran (Hors icones).

07	Indique les secondes restantes avant la mise en veille automatique.
Veille	Pour effectuer la mise en veille
Arrêt	Pour effectuer l'accêt de l'appareil

Important : Avant toutes manipulations de votre GPS, il est obligatoire d'effectuer une copie de sauvegarde de tout le contenu de votre GPS. Voir le Chapitre Sauvegarder les fichiers.

Retrouvez la notice de navigation de votre GPS sur le site www_logiccom-europe.com rubrique Support et Navigation.

5. Utilisation et charge de la batterie

Charge de la batterie :

• Pour charger la batterie, connectez votre chargeur allume-cigare à votre GPS puis à la prise allume-cigare de votre vehicule.
  L'icone de charge de la batterie sur I'ecran d'accueil de votre GPS vous indique le niveau de charge, une fois les 3 barres remplies et figées, la charge de la batterie est terminée
• Lorsque la batterie est entierement chargée, vous pouvez débrancher le chargeur allume-cigare de votre GPS et de la prise allume-cigare de votre vehicule.

Référence du chargeur allume-cigare : THX-050150LB (Entrée : 12-24V - Sortie : 5V/1.5A)

Important :

• Ne pas laisser le chargeur allume-cigare connecté en permanence à votre GPS pendant l'utilisation, cela réduit la durée de vie de la batterie de votre GPS ainsi que la batterie de votre vehicule.
  Veillez à décharger totalement votre GPS avant de le charger pour la première fois
• La durée de chargement de votre GPS varie en fonction de l'utilisation faite pendant la charge. Le temps de charge sera plus long en mode navigation.

Précautions d'emploi à respecter pour la charge de la batterie.

• Pour recharger la batterie, utilisez uniquement le chargeur allume-cigare fourni avec votre apparéil. N'utilisez aucune autre alimentation ou dispositifs électriques.
• Patientez toujours au moins 5 secondes après avoir étéint l'appareil avant de le redémarrer. Eteindre et rallumer immédiatement l'appareil peut endommager les circuits électriques.
• Ne pas démonter, ouvrir ou déchiqueter les éléments de la batterie. Ne pas jeter la batterie dans le feu ou dans l'eau. Ne pas charger la batterie si la température ambiente dépasse 45^ C. Maintenir la batterie dans un endroit propre et sec. Eviter de laisser la batterie sous la lumière du soleil.
• Ne pas court-circuiter la batterie. Ne pas faire subir de chocs à la batterie
• En cas de fuite de la batterie, prenez garde à ne pas laisser le liquide entre en contact avec la peau ou les yeux, si c'est le cas, laver abondamment à l'eau et consulter un médecin.
• La durée de vie de la batterie dépend en grande partie de l'utilisation que vous en faites. N'exposez pas la batterie à des températures inférieures à 0^ ou supérieures à 60^ . Son fonctionnement pourrait en être alteré. Ne saisser pas la batterie en charge prolongée lorsqu'elle n'est pas utilisé
• D'importantes interférences electromagnétiques ou des décharges electrostatiques peuvent provoquer un dysfonctionnement ou une perte de données. Si l'appareil ne fonctionne pas correctement, réinitialisez-le.

6. Réception d'un signal GPS

Pour capter,Vote GPS doit etre en extérieur ou derriere une vitre.

• si vous vous trouvez dans un immeuble, un tunnel ou un souterrain, vous ne pourrez pas capter les signaux GPS.
• si vous Vehicle est equiped d'un pare-brise athermique, il se peut que la reception soit alterée; nous ne sommes pas en mesure de garantir un fonctionnement optimal de votre apparéil dans de telles conditions. Veuillez-vous renseigner auprès de votre constructeur automobile.

Astuce: Pour que vous GPS capte plus rapidement les signaux satellites au démarrage, immobilisez votre vehicule le temps de la recherche.

Note : Lors de la première utilisation la recherche de satellites peux prendre jusqu'à 15 minutes.
Après une période sans utilise, la recherche de signal peut prendre environ 5 à 10 minutes.

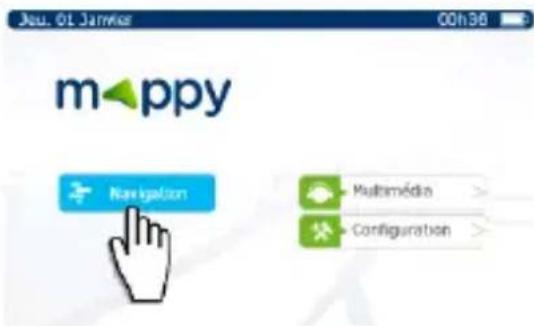

7. Comment étabir mon premier itinétaire?

Depuis le menu principal de votre GPS:

1

Cliquez sur « Navigation »

2

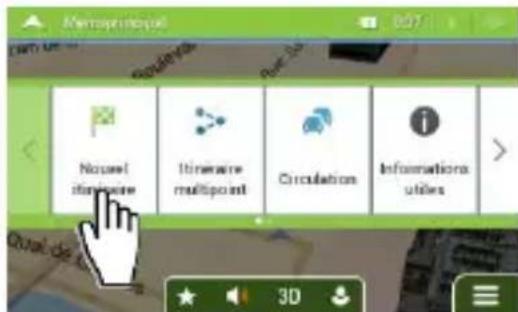

Cliquez sur « Nouvel itinétaire »

3

Puis cliquez sur « Adresse »

4 Saisissez le nom de la ville de destination puis selectionnez votre destination dans la liste de réponses
5 Saisissez le nom de la rue de votre destination puis selectionnez la rue de votrechoix
6 Saisissez le numero de la rue de destination ou le nom de la rue transversale
7 Cliquez sur « Sélect. comme destin.», puis cliquez sur « Lancer navigation » une fois le calcul d'itinétaire est fini.
8 Patientez quelques instantes que vous mappy iti S456 capte le signal GPS et laissez-vous guider.

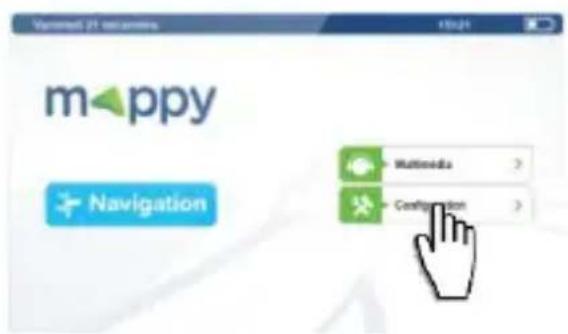

8. Utilizez le Bluetooth de votre mappy iti S456

Depuis le menu principal de votre GPS:

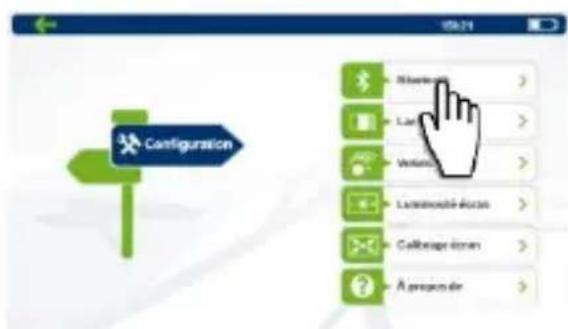

1 Cliquez sur « Configuration »

2 Cliquez sur « Bluetooth »

3 Cliquez sur « ON / OFF » pour activer le Bluetooth.

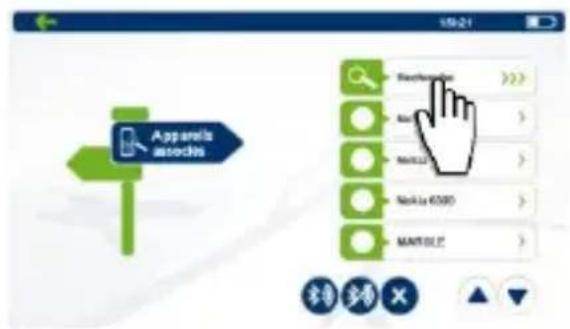

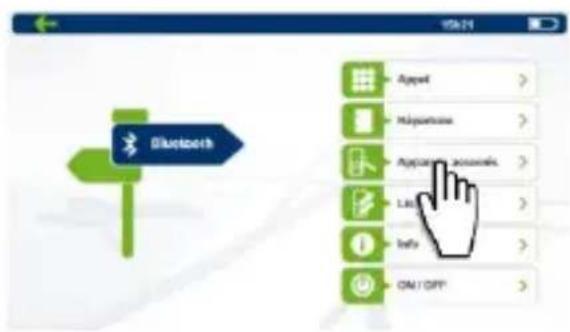

4 Cliquez sur « Appareils assocés »

5 Activez le Bluetooth sur votre téléphone.
6 Cliquez sur « Recherche »

7 Sélectionnez votre téléphone dans la liste.
8 Cliquez sur l'icone pour associerVote GPSa vrotetéléphone.
Entrez le code PIN sur votre téléphone (Voir le sous-menu Info). Le code PIN par défaut est 1234. Vous pouvez modifier le code PIN en cliquant sur

cette icone.

10 Notre GPS est maintainant connecté en Bluetooth avec votre téléphone.

Vous pouvez désormais passer des appeals en mode main libre tout en conduitant.

11

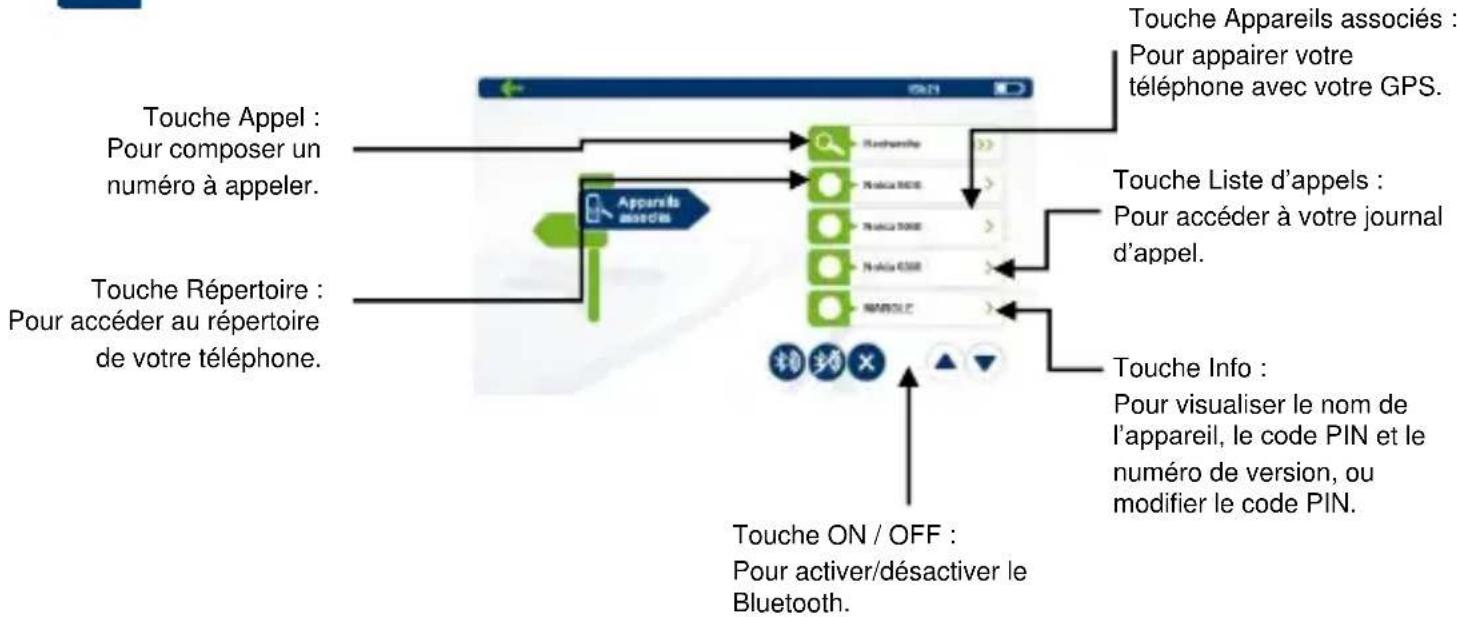

Le Menu du Bluetooth :

9. Sauvegarder les fichiers

Important :

Il est conseilé de faire une sauvégarde du contenu de votre mémoire en cas de perte de données, vous pourrez ainsi récapuerer le contenu original afin de vous éviter une intervention en service après-venture

Branchez vous GPS mappy iti ^S456 à votre ordinateur par le cable USB fourni. Puis, vérifie si l'appareil externe est reconnu sur l'ordinateur de l'utilisateur en tant qu'un Disque amovible.

ATTENTION : Pour que vous GPS soit reconnu par votre ordinateur vous devez impératifement quitter le mode Navigation. Veillez à être sur l'écran de démarrage de votre GPS.

Faire un copier-coller de tout le contenu du disque amovible vers votre ordinateur.

10. Mise à jour des cartographies

Conditions : Vous disposez de mises à jour illimitées et à vie ^1 après activation ^2 de votre GPS pourmettre à jour GratisUITEMENT la cartographie mappy,dans la mesure où celle-ci est disponible.

1 Installez le logiciel Toolbox de navieuxtras sur votre PC, disponible à l'adresse suivante: https://mappy.naviextras.com/shop/portal/downloads
2 Connectez vous GPS à votre PC avec le cable fourni, Veillez à quitter la navigation avant de connecter votre GPS en USB sans quoi il ne sera pas reconnu par votre PC
3 Lancez le logiciel Toolbox de navieuxtras
4 Patientez que le logiciel reconnaissse votre GPS, et que le serveur finisse l'analyse des contenus dans votre GPS mappy
5 Connectez-vous avec votre identifiant de navixtras (enregistré sur mappy.naviextras.com), et ensuite il suffit de vous rendre dans « Mises à jour», se trouve sur la barre de menu à gauche dans Toolbox
6 Vous doivent ensuite cliquer sur le bouton « Installer » et voirlez à ne pas débrancher votre GPS lors de l'installation

Attention : il est fortement conseillé d'effectuer une sauvégarde de votre GPS mappy avant de lancer l'installation

1: Donne droit à un utilisateur de receivevoir jusqu'à quatre mises à jour de cartes par an pendant la durée de vie d'un produit (estimée à 5 ans), ou aussi longtemps que LOGICOM (importateur des GPS mappy) continuera de receivevoir des données cartographiques de son fournisseur tiers. Non transférable à une autre personne ou à un autre GPS mappy.
2 : L'activation de votre GPS se fait après avoir roulée 20km.

11. Recyclage

Le symbole indiqué ici et sur l'appareil signifie que l'appareil est classé comme un équipement électrique ou electronique et qu'il ne doit pas être mis au rebut avec d'autres déchets menagers ou commerciaux en fin de vie.

La directive DEEE 2012/19/EU (directive relative aux déchets d'équipements électriques et électroniques) a été instaurée pour recycler les appareils à l'aide des techniques de récapération et de recyclage les plus performantes, afin de minimiser les effets sur l'environnement, Traitser les substances dangereuses et éviter les décharges de plus en plus nombreuses.

Consignes de mise au rebut de l'appareil pour les utilisateurs privés :

Lorsque vous n'utilisez plus l'appareil mettez-le au rebut ainsi que en respectant les processus de recyclage locaux. Pour de plus amples informations, contactez les autorités locales ou le revendeur de l'appareil.

Consignes de mise au rebut de l'appareil pour les utilisateurs professionnels :

Les utilisateurs professionnels doivent contacter leurs fournisseurs, vérifier les conditions générales du contrat d'achat et s'assurer que cet apparéil n'est pas mélangé à autres déchets commerciaux lors de sa mise au rebut.

12. Déclaration UE de conformité simplifiée

Nous, LOGICOM SA - 55 rue de Lisbonne - 75008 PARIS, déclarons que l'équipement radioélectrique du type GPS avec Bluetooth modèle mappy Iti S456 est conforme à la directive 2014/53/UE.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante : https://www_logiccom-europe.com/ce-doc

13. Informations techniques

Technologies	Bandes de fréquences	Puissance max d'émission
Bluetooth	2402MHz ~ 2480MHz	5.75mW PIRE (e.i.r.p) 7.60 dBm EIRP

14. Précautions d'emploi

• Lisez attentivement, suivez et conservez ces instructions.
• Prenez en compte les averissements.
• Nettoyez l'appareil seulement avec un chiffon doux (sec ou légèrement humidifié).
• Ne pas tenter de démonter l'appareil, il ne serait plus couvert par la garantie.
• Ne pasmettre d'objectus pointus directement en contact avec la surface et ne pas vaporiser de produit nettoyant directement sur I'écran.
• Ne pas exercer de fortes pressions sur l'écran et ne pas poser des objets dessus. Cela pourrait endommager l'écran.
• Utilisez uniquement les accessoires spécifiés par le fabricant.
• Référez-vous à un personnel qualifié pour toute réparation.
• Ne pas exposer l'appareil à la lumière directe du soleil ni à toute autre source extréme de chaleur ou de froid.
  Tenez l'appareil éloigné de tout objet métallique (pièces, clés...).
• Ne le laisses pas à proximé de champs magnétiques qui pourrait engendrer une perte de données ou endommager l'appareil.
• Ne pas laisser tomber l'appareil.
• Ne l'exposez pas aux chocs, frictions et impacts.
• Afin d'éviter les pertes de données, pensez à faire une sauvégarde (informatique ou papier) des informations enregistrées dans l'appareil.
• Température d'utilisation : 5-40°C.
• Ne pas exposer cet apparéil à la pluie ou à l'humidité.
• Ne pas exposer le produit à des gouttes d'eau ou à des éclaboussures.
• Ne pas utiliser le produit à proximé de sources inflammables ou explosives.

15. Champs d'application de la Garantie

En cas de problèmes :

Un formuale de contact ainsi qu'une FAQ complete sont disponibles dans la rubrique support de notre site internet :

www_logiccom-europe.com

Si aucune de ces plateformes n'a solutionné vous problème, veuillez contacter vous revendeur.

Pour des raisons de sécurité, seule notre station technique est habitité à intervenir sur nos produits, dans cette optique nous ne fournissons aucune piece détachée.

La garantie fournisseur LOGICOM est valable pour un usage normal du produit tel qu'il est defini dans le cadre de la notice d'utilisation pour une durée de 24 mois.

Sont exclues de cette garantie, les déteriorations dues à une cause étrangère à l'appareil.

En particulier, la garantie ne s'applique pas si l'appareil a ete endommagé à la suite d'un chic ou d'une chute, d'une fausse manoeuvre, d'un branchement non conforme aux instructions mentionnées dans la notice, de I'effet de foudre, de surtension secteur, d'une protection insuffisante contre la chaleur, I'humidité ou le gel.

La garantie s'etend uniquement à la France Métropolitaine.

• La garantie ne couvre pas les manuels d'utilisation, ni les applications, réglages, contenus ou données quel qu'il soit.
• La garantie ne couvre pas l'usure normale du produit. (Ecrans et batteries)
• La garantie ne couvre pas toute dépréciation du produit due à une mauvaise utilisation, y compris notamment ceux causés par des objets, une pression, une chute.
• La garantie ne couvre pas toute utilisation du produit non conforme aux précautions d'emploi stipulées dans le manuel d'utilisation.
• La garantie ne couvre pas les defaults occasionnés au produit par un autre produit connecté ou utilisé avec, un accessoire ou un logiciel non fourni par Logicom.
• La garantie ne couvre pas tous dommages occasionnés sur la batterie.
• La garantie ne couvre pas le produit ou ses accessoires s'il a ete demonte ou modifie d'une qualconque formaon.
• La garantie ne couvre pas tout produit non identifiable par son numero de série. Si cet élément a été retire, effacé, modifié ou rendu illisible, la garantie ne s'applique pas.
• La garantie ne couvre pas les dommages effectuels sur le produit dus à une exposition à l'humidité, à des conditions ce chaleur ou froid extrêmes, à la corrosion, à l'oxydation, avec tout liquide quel qu'il soit.
• La garantie ne couvre pas toute dépréciation du lecteur MicroSD.

En tout état de cause, s'appliquera la garantie légale pour vices cachés conformément aux articles 1641 à 1649 du Code Civil ainsi que la garantie légale de conformité conformément aux articles L.211-1 à L.211-4 du code de la consommation.

En cas de return SAV du produit, veuillez bien l'emballer pour assurer une protection optimale en cas d'absence de l'emballage d'origine.

Fabrique en RPC

© 2020 Logicom SA.

Mise à jour de cartographie et Synchronisation

Pourmettreà jour ou téléchargerdes contenus,téléchargezlelogicielToolbox, rendez-vous sur le site mappy.naviextras.com

Veuillez-vous reporter au manuel d'utilisation du logiciel naviextras que vous trouverez sur le site : www_logiccom-europe.com rubrique Support et Navigation

D'autres questions?

Téléchargez les guides complets d'utilisation du logiciel de navigation de votre mappy iti ^S456 sur le site Internet: www_logiccom-europe.com rubrique Support et Navigation

Egalement sur ce site une rubrique FAQ avec l'ensemble des informations et des astuces pour profiter pleinement de votre GPS.
