Type de produit	Hotte décorative
Marque	CATA
Modèle	VALTO WH
Hauteur minimale d'installation	65 cm entre la hotte et la surface de cuisson
Diamètre de conduit d'évacuation	150 mm (PVC rigide recommandé)
Type d'évacuation	Extraction ou recyclage (filtre à charbon actif en option)
Alimentation électrique	220-240 V, 50 Hz (vérifier la plaque signalétique)
Nombre de vitesses d'extraction	3 ou 4 selon pupitre (modèles P1 à P6)
Fonction turbo	Oui (sur pupitre P3 et P5)
Minuterie d'arrêt automatique	Oui (durée variable selon pupitre)
Éclairage	Ampoules halogènes à réflecteur aluminium (non dichroïques)
Type de filtres	Filtres à graisse métalliques (lavables) + filtre à charbon actif (optionnel, à remplacer tous les 3 mois)
Nettoyage des filtres à graisse	Lavage au lave-vaisselle ou à l'eau chaude avec détergent neutre
Rappel de nettoyage des filtres	Indicateur lumineux sur pupitre tactile
Usage avec appareils à gaz/combustible	Nécessite une ventilation supplémentaire de la pièce
Protection contre les décharges électrostatiques	Arrêt automatique (redémarrer après 1 minute)
Matériau extérieur	Non spécifié (typiquement acier inoxydable ou verre)
Dimensions (L x P x H)	Non spécifiées (modèle mural décoratif standard)
Poids	Non spécifié

FOIRE AUX QUESTIONS - VALTO WH CATA

Quelle est la distance minimale d'installation entre la hotte et la table de cuisson ?

La distance minimale à respecter entre la surface support des récipients de cuisson et la partie la plus basse de la hotte est d'au moins 65 cm. Si la table de cuisson à gaz exige une distance plus grande, celle-ci doit être prise en compte.

Comment nettoyer les filtres à graisse de la hotte ?

Démontez les filtres et lavez-les à l'eau chaude avec un détergent neutre. Vous pouvez également les placer au lave-vaisselle, en position verticale pour éviter les dépôts. Un nettoyage régulier est essentiel pour éviter les risques d'incendie.

À quelle fréquence faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif doit être remplacé tous les trois mois. Si la hotte est utilisée plus de 2 heures par jour, augmentez la fréquence. Utilisez toujours des filtres d'origine du fabricant.

Comment remplacer une ampoule de la hotte ?

Coupez d'abord l'alimentation électrique et attendez que les ampoules refroidissent. Utilisez des ampoules à réflecteur en aluminium conformes à la plaque signalétique. N'utilisez pas d'ampoules dichroïques (risque de surchauffe). Pour les modèles à filament tungstène, l'éclairage ne doit fonctionner qu'avec le moteur en marche.

Comment utiliser la minuterie d'arrêt automatique de la hotte ?

La minuterie varie selon le pupitre. Par exemple, sur le pupitre P2, maintenez la touche de vitesse choisie enfoncée 2 secondes jusqu'à ce que l'indicateur clignote : l'extracteur s'arrête après 15 minutes. Pour annuler, appuyez à nouveau sur la touche. Sur les modèles P3, P5, P6, la minuterie s'active via une touche dédiée.

Que faire si la hotte s'arrête soudainement après un orage ?

Cela peut être dû à une décharge électrostatique (foudre). Aucun risque de dommage : coupez l'alimentation électrique de la hotte et rebranchez-la une minute plus tard. Elle devrait fonctionner normalement.

Puis-je utiliser la hotte en mode recyclage sans évacuation extérieure ?

Oui, il faut installer un filtre à charbon actif (non fourni). La hotte fonctionnera en circuit fermé. Les restrictions sur l'évacuation des fumées ne s'appliquent pas dans ce cas.

Comment interpréter l'indicateur de nettoyage des filtres ?

Sur les pupitres tactiles (P5, P6), un témoin indique que les filtres doivent être nettoyés ou remplacés. Appuyez sur la touche correspondante pour désactiver l'alerte après avoir effectué l'entretien.

Les enfants peuvent-ils utiliser la hotte ?

Cet appareil n'est pas destiné aux personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, sans surveillance. Surveillez les enfants pour éviter qu'ils ne jouent avec l'appareil.

Quel type de conduit utiliser pour l'évacuation extérieure ?

Utilisez un tuyau en PVC rigide d'un diamètre idéal de 150 mm. Ne reliez pas la hotte à un conduit déjà utilisé par d'autres appareils.

MODE D'EMPLOI VALTO WH CATA

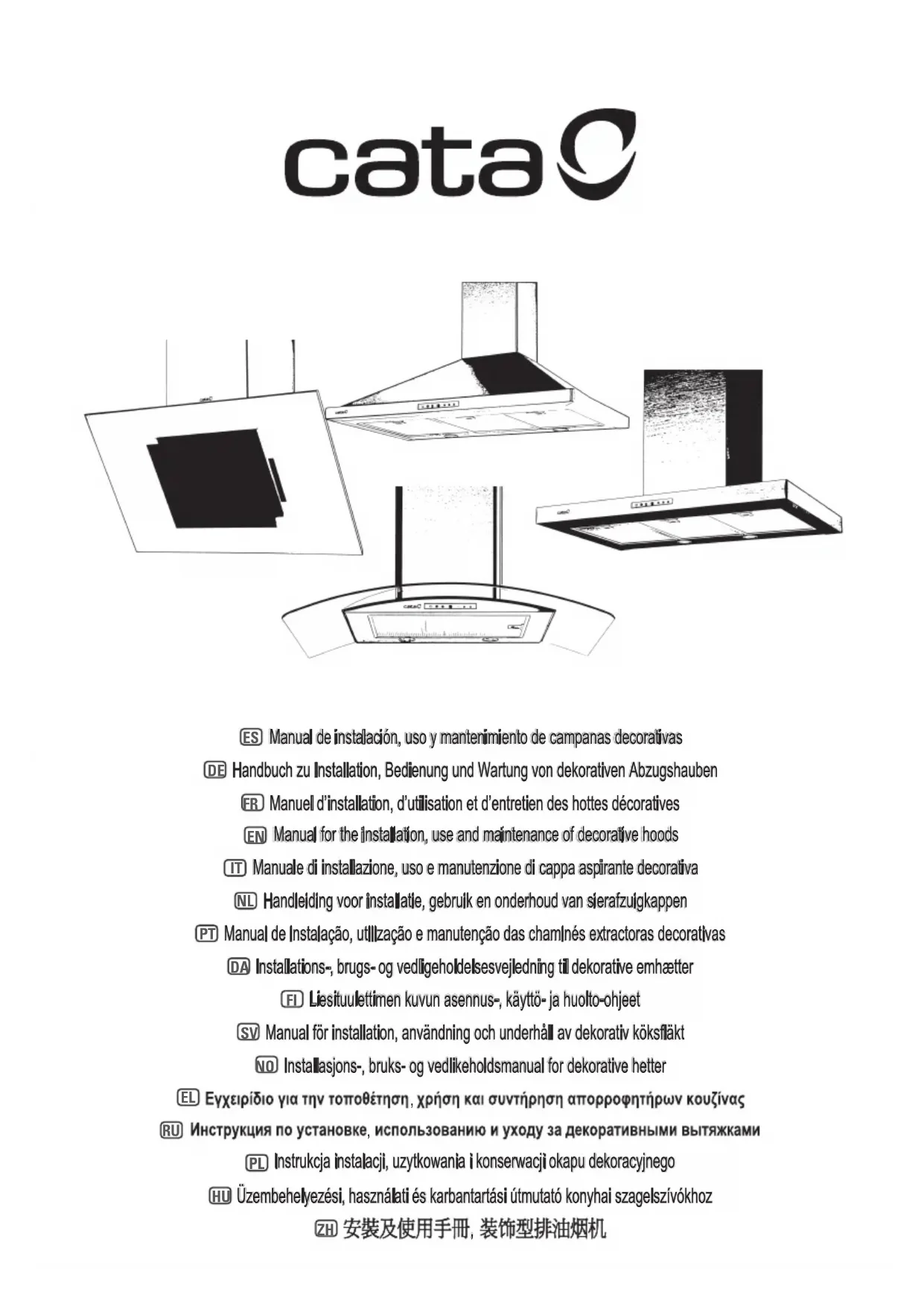

FR Manuel d'installation, d'utilisation et d'entretien des hottes decoratives
EN Manual for the installation, use and maintenance of decorative hoods

Merci d'avoir choisi notre hotte. Veuliez dire attentivement ces instructions qui vous assureront une installation, une utilisation et un entretien optimum de cette hotte.

Remarques: Les illustrations mentionnées dans cette notice se trouvent dans les premières pages.

Installation de la hotte au mur (recherche le symbole sur les illustrations)

Attention: appliquez les normes locales relatives à l'évacuation des fumées. Entre autres: ne reliez pas la hotte à un conduit de fume, d'air ou d'air chaud déjà utilisé. Confimez avec l'autorité locale

que vous raccordement est conforme. Assurez-vous que le début maximal d'extraction d'air des produits environnants ne dépasse pas 4 Pa [0,04 mbar]. Une ventilation convenable de la pierce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des produits utilisant du gaz ou un autre combustible.

Li'air ne doit pas etre envoye dans un conduit utilise pour evacuer les fumees d'appareils utilisant du gaz ou un autre combustible.

Pour l'évacuation des fumées vers l'extérieur, utiliser un tuyau en PVC rigide d'un diamètre idéal de 150 mm.

Les restrictions precedentes ne concernent pas les hottes depourvues d'évacuation vers l'extérieur (utilisation en recyclage avec filtre à charbon actif).

Installez la holle conformément aux instructions du schéma de montage I0 foumi et aux indications des illustrations 1 à 16.

• La distance minimale à respecter entre la surface support des recipients de cuisson de la table de cuisson et la partie la plus basse de la hotte de cuisine doit être d'au moins 65 cm. Si les instructions d'installation pour la table de cuisson à gaz spécifique une distance plus grande, celle-ci doit être prise en compte...

Branchement electrique de la hotte

Attention: avant de branchier la hotte; coupez l'alimentation électrique.
Vérifiez que la tension et la fréquence existantes correspondant à celles indiquées sur la plaque signalétique de la hotte.

Si la hotte est equipée d'une prise, raccordez la hotte à une prise homologue facile d'accès, conformément aux normes en vigueur.

Si I'appareil n'est pas equipope de prise, raccordez-le directement à l'installation electrique, sur un circuit protégé par un dispositif omnipolaire de séparation facile d'accès pour pouvoir le déconnecter, conformément à la réglementation locale.

Utilisation de la hotte - Securite

Attention: en cas de décharge electrostatique (par ex, la foudre) la hotter peut cesser de fonctionner. Cea ne suppose aucun risque de dommages. Coupez l'alimentation electrique de la hotte et rebranchez

la une minute plus tard.

• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les CAPACITÉS PHYSiques, sensorières ou mentalles sont réduités, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficiar, par l'intémédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil, il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l' apparéil.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Il y a risque d'incendie si le nettoyage n'est pas effectue conformément aux instructions; ne pas flamber d'aliments sous la hotte de cuisine.

ATTENTION: Les parties accessibles de cet apparéil peuvent devenir chaudes lorsqu'il est utilisé avec des apparéils de cuisson.

Si le cable d'alimentation électriche est endommagé, celui-ci devra être imperativement changé par un service officiel ou par un agent autorisé.

Utilisation de la hotte - Pupitre de commande (recherche le symbole sur les illustrations) 23

Vous trouvez ci-apres la description des différents pupils de commande possibles. Verifie le modele du pupils de commande de votre hotte et reportez-vous à l'illustration correspondante.

Pupitre avec commutateur à glissière (Illustration P1)

1-Vitesse d'extraction - positions : OFF, 1ere, 2eme et 3eme vitesses.
2-Temoin de controle de fonctionnement d'extraction.
3- Interrupteur marche / arrêt de l'éclairage.

Pupitre avec bouton électrique (Illustration P2)

1-Marche /arét de l'éclairage.
2-Temoin de contrôle de fonctionnement de I'eclairage.
3-Villesse d'extraction - louce : 1ere, 2eme et 3eme villeses En appuyant de nouveau sur la vitesse actuelle, l'extracteur s'estint.
4-Temoin de contrôle de vitesse de fonctionnement de l'extraction.

Minuterie : maintenez appuyee pendant deux secondes la touche de la villesse choise, jusqu'à ce que l'indicateur clignote. 15 min plus tard, l'extracteur s'arrete et l'éclairage s'esteint. Pour annuler la minuterie: appuyez une fois sur la touche de la villesse choise.

Pupitre à quatre vitesses - Afficheur numérique (Illustration P3)

1-Marche /arré de l'éclairage.
2-Marche / amet d'extraction.
3- RÉduire la vitesse d'extraction.
4 Pupitre indicateur de la vitesse d'extraction.
5-Augmenter la vitesse d'extraction.
6- Active la yitesse turbo d'extraction.
7- Activer et désactiver la minuterie d'extraction.

Minuterie: l'extracteur fonctionne 5 min. à la vitesse可以选择 et 5 min. supplémentaires à chacune des vitesses inférieures jusqu'à ce qu'il s'arrête et que l'éclairage s'éteigne.

Pupitre a cinq touches (Illustration P4)

1-Temoin de controle de fonctionnement d'extraction.
2-Marche /arrél de l'éclairage.
3- Arret d'extraction.
4-Vitesse d'extraction, - touche : 1ere, 2eme et 3eme vitesse

Pupitre tactile (Illustration P5)

1-Temoin indicateur / touche d'averissement de nettoyage des filtres. Alerte de remplacement du filtrre nécessaire - appuyez pour désactiver une fois le filtré nettoyé ou remplaced.
2- Activer et désactiver la minuterie de l'extracteur.

3-Marche /arrél de l'éclairage.Maintenez appuyé pour régler l'intensité de

I'eclairage.

4-Marche /arrél d'extraction.

5-Villesse d'extraction - lueche: 1ere, 2eme, 3eme et 4eme vitesses
Minuterie: l'extracteur fonctionne 5 min. à la vitesse可以选择 et 5 min. supplémentaires à chacune des vitesses inférieures jusqu'à ce qu'il s'arrête.

Pupitre tactile progressif (llustration P6)

1-Marche /arrêt d'extraction.
2-Pupitre tractile a glissiere de controle de la vitesse d'extraction. Egelement utilise en combinaison avec la touche-3-.
3-Marche /arré de l'éclairage. Appuyez sur la touche et, pendant qu'elle clignole, réglez l'intensité de l'éclairage avec le pupitre tactile progressif-2.
4- Active et désactive la minuterie d'extraction.
5-Temoin indicateur / touche d'avertissement de nettoyage des filtres. Alerte de remplacement du filtre nécessaire - appuyez pour désactiver l'alerte une fois le filtre propre ou remplaced.

Minuterie: l'extracteur fonctionne 2 min. à la vitesse可以选择 et 2 min. supplémentaires à chacune des villeses inférieures jusqu'à ce qu'il s'arrele et que l'éclairage s'éteigne.

Avertissement concernant le Modèle ZEN

Le panneau avant s'allonge et se rétracte automatiquement en mettant en marche / arrêtant la hotte.

Entretien de la hotte

Attention: coupez toujours l'alimentation électrique avant d'intervenir sur la hotte. En cas de défaut, contactez un distributeur officiel ou un agent/agree.

Nettoyage exter : utilisez un détergent liquide, non corrosif et n'utilisez pas des produits de nettoyage abrasifs.

Filtres àGRAISE:ILyarisque dincendie sile nettoyage n'est pas effectue conformement aux instructions Pour celsa,demontez les filtres et lavezles a I'eau chaude et avec du detergent neutre. Si vous utilise un lave-vaiselle, placez les filtres à la verticale ainif d'eviter le depot de restes solides.

Filtres à charbon actif :ils doivent être replacés tous les trois mois.

Important: augmentez la fréquence de nettoyage / remplacement des filtres si la hotte est utilisée plus de 2 heures par jour. Utilisez toujours des filtres d'origine du fabricant.

Remplacement des ampoules (recherche le symbole sur les illustrations)

Attention: ne manipulez pas les ampoules avant d'avoir coupé l'alimentation électrique et que leur température n'ait baisse.
Important: utilisez des ampoules neves conformement a ce qui apparait sur la plaque signaletique de la hotte.

Utilisez des ampoules à reflecteur en aluminium pour remplaçer des ampoules halogenes. N'utilisez pas d'ampoules dichroiques - risque de surchauffe.

Sur les hotles équipées de lampes à filament de lungstène, l'éclairage doit être uniquement utilisé lorsque le moteur est en fonctionnement. Ces lamps ne peuvent fonctionner en permanence et doivent servir d'éclairage ponctuel.

Informations legales

Le fabrican:

• Déclar que cet équipement est conforme aux exigences essentielles concernant le matériel électrique basse tension, indiquées dans la directive 2006/95/CEE du 12/12/06, et de compatibilité electromagnétique indiquées par la directive 2004/108/CEE du 15/12/04.
• N'est pas responsable du non respect des indications de la presente notice et des normes de sécurité en vigueur pour l'utilisation correcte de l'equipement.
• Se reserve le droit d'effectuer toute modification sur l'equipement ou dans la presente notice sans avretissement prétable.
  Contactez notre distributeur officiel si vous avez besoin d'assistance technique ou d'informations supplémentaires concernant nos produits.
