TFH 6430 - Hotte CATA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	CATA
Modèle	TFH 6430
Usage	Domestique
Mode d'installation	Montage mural ou dans un élément
Version	Aspirante (évacuation extérieure) ou filtrante (recyclage interne avec filtre à charbon)
Diamètre du conduit d'évacuation	120 mm (PVC rigide)
Pupitre de commande	Tactile TC5V
Vitesses d'extraction	SILENT, 1ère, 2ème, 3ème, TURBO (5 minutes)
Minuterie	Oui, arrêt progressif (4 minutes par vitesse)
Éclairage	Oui, avec variateur d'intensité (diminution et augmentation)
Type d'ampoules	À réflecteur en aluminium (halogènes) – ne pas utiliser de dichroïques
Filtres à graisse	Métalliques, lavables au lave-vaisselle
Filtres à charbon	Optionnels, à remplacer tous les 3 mois
Distance minimale de sécurité	65 cm au-dessus de la table de cuisson
Alimentation électrique	230 V ~ 50 Hz (selon plaque signalétique)
Protection électrique	Dispositif omnipolaire de séparation
Normes	Directives 2006/95/CEE et 2004/108/CEE
Entretien	Nettoyage extérieur avec détergent non corrosif ; filtres lavés régulièrement
Pièces de rechange	Ampoules, filtres à graisse, filtres à charbon (d'origine fabricant)

FOIRE AUX QUESTIONS - TFH 6430 CATA

Comment installer la hotte TFH 6430 ?

Installez la hotte en respectant les schémas de montage fournis. Fixez-la avec les 4 vis (C) et utilisez les écarteurs (F, H) pour combler l'espace entre la hotte et le mur. Assurez-vous que la distance minimale de 65 cm est respectée entre la hotte et la table de cuisson.

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale est de 65 cm entre la surface support des récipients et la partie la plus basse de la hotte. Si votre table de cuisson à gaz spécifie une distance plus grande, celle-ci doit être respectée.

Comment utiliser les vitesses et la minuterie ?

Utilisez le pupitre tactile TC5V : touche 1 pour marche/arrêt, touche 2 pour sélectionner les vitesses (SILENT, 1ère, 2ème, 3ème, TURBO). Le mode TURBO ne fonctionne que 5 minutes puis repasse en vitesse 3. La minuterie (touche 3) active un arrêt progressif : 4 minutes à la vitesse choisie, puis 4 minutes à chaque vitesse inférieure jusqu'à l'arrêt.

Comment nettoyer les filtres à graisse ?

Démontez les filtres et lavez-les à l'eau chaude avec un détergent neutre. Vous pouvez également les placer au lave-vaisselle, en position verticale pour éviter les dépôts. Ne pas utiliser de produits abrasifs.

Quand remplacer le filtre à charbon ?

Le filtre à charbon (en option) doit être remplacé tous les 3 mois. Si la hotte est utilisée plus de 2 heures par jour, augmentez la fréquence de remplacement. Utilisez toujours des filtres d'origine du fabricant.

Comment remplacer les ampoules ?

Coupez d'abord l'alimentation électrique et attendez que les ampoules refroidissent. Remplacez-les par des ampoules neuves conformes à la plaque signalétique. Utilisez des ampoules à réflecteur en aluminium (halogènes) ; n'utilisez pas d'ampoules dichroïques.

Que faire en cas de décharge électrostatique ou de panne ?

Si la hotte cesse de fonctionner suite à une décharge électrostatique, coupez l'alimentation électrique et rebranchez-la après une minute. Cela ne présente aucun risque. Pour d'autres défauts, contactez un distributeur officiel ou un agent agréé.

Puis-je utiliser la hotte en mode recyclage sans évacuation extérieure ?

Oui, la hotte peut fonctionner en mode filtrant (recyclage interne) si vous installez un filtre à charbon actif (en option). Dans ce cas, l'air est filtré et renvoyé dans la pièce. Le conduit d'évacuation n'est pas nécessaire.

Comment brancher électriquement la hotte ?

Avant de brancher, coupez l'alimentation. Vérifiez que la tension et la fréquence correspondent à la plaque signalétique. Si la hotte est équipée d'une prise, branchez-la sur une prise homologuée. Sinon, raccordez directement au réseau avec un dispositif de séparation omnipolaire. Faites appel à une personne qualifiée.

Où trouver des pièces de rechange pour la hotte CATA TFH 6430 ?

Les pièces de rechange (ampoules, filtres à graisse, filtres à charbon) sont disponibles auprès du fabricant ou d'un distributeur officiel. Utilisez toujours des pièces d'origine pour garantir la sécurité et les performances.

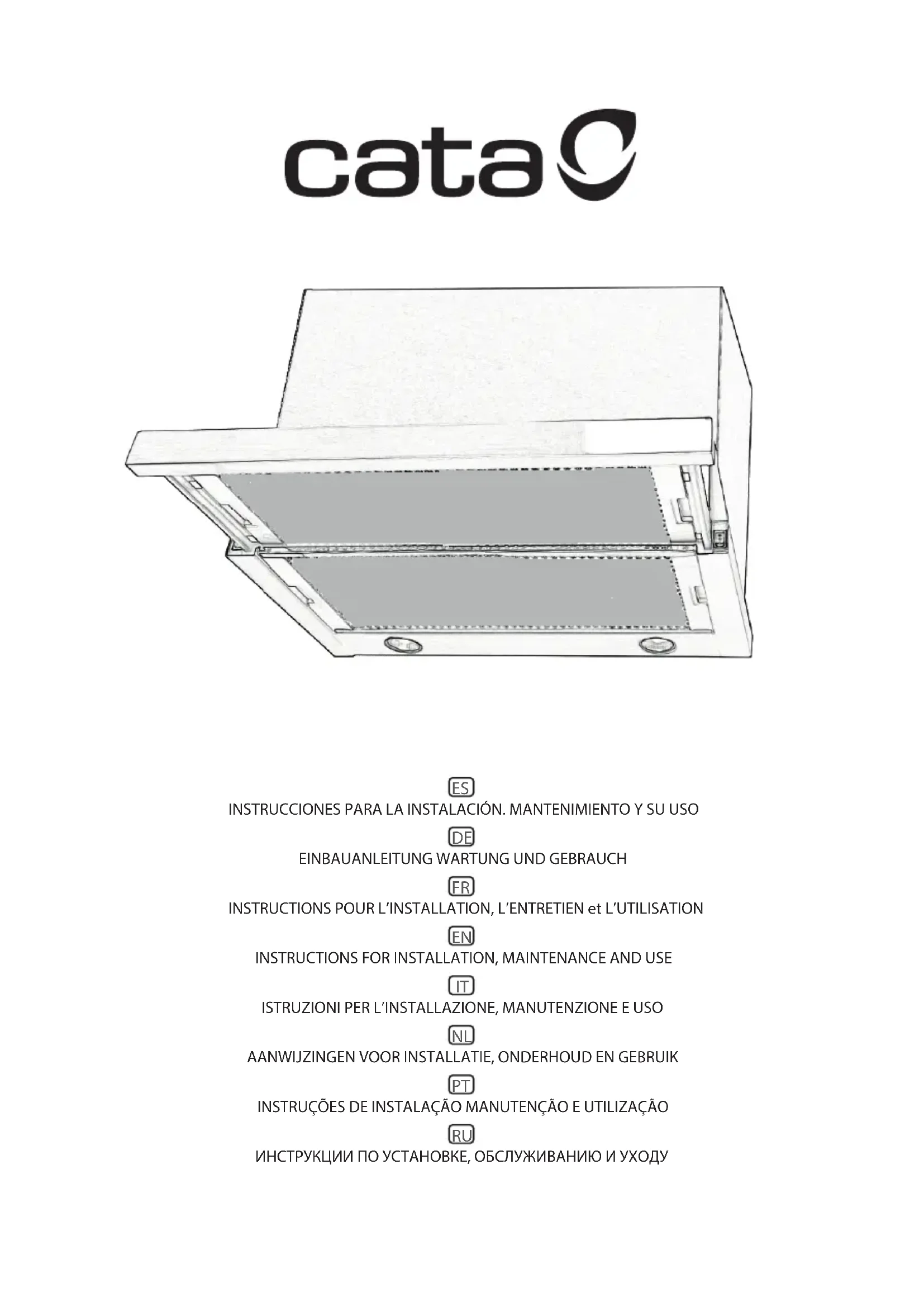

MODE D'EMPLOI TFH 6430 CATA

Merci d'avoir choisi notre hotte. Veuillez lire attentivement ces instructions qui vous assureront une installation, une utilisation et un entretien optimum de cette hotte.

Remarques: Les illustrations mentionnées dans cette notice se trouvent dans les premières pages.

Cette hotte est conçue pour être montée dans un élément de cuisine spécialement adapté.

Attention: appliquez les normes locales relatives à l'évacuation des fumées. Entre autres: ne reliez pas la hotte à un conduit de fumée, d'aération ou d'air chaud déjà utilisé. Confirmez avec l'autorité locale que votre raccordement est conforme. Assurez-vous que le débit maximal d'extraction d'air des appareils environnants ne dépasse pas 4 Pa (0,04 mbar). Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.

Ll'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.

Ce produit est uniquement destiné à un USAGE DOMESTIQUE

Pour l'évacuation des fumées vers l'extérieur, utiliser un tuyau en PVC rigide d'un diamètre idéal de 120 mm.

Les restrictions précédentes ne concernent pas les hottes dépourvues d'évacuation vers l'extérieur (utilisation en recyclage avec filtre à charbon actif).

Installez la hotte conformément aux instructions du schéma de montage fourni et aux indications des illustrations 1 à 2.

- La distance minimale à respecter entre la surface support

des récipients de cuisson de la table de cuisson et la partie

la plus basse de la hotte de cuisine doit être d'au moins

65 cm. Si les instructions d'installation pour la table de cuisson à gaz spécifient une distance plus grande, celle-ci doit être prise en compte.

INSTALLATION

La hotte de cuisine est livrée avec:

3 Ecarteurs (F, H)

4 vis (C)

2 ampoules

Utiliser les 4 vis ∅6mm fournies (C), pour fixer la hotte.

Fermer l'espace créé entre la hotte et le mur en ajustant les écarteurs (F).

Branchement électrique de la hotte

Attention: avant de brancher la hotte : coupez l'alimentation électrique. Vérifiez que la tension et la fréquence existantes correspondent à celles indiquées sur la plaque signalétique de la hotte.

Si la hotte est équipée d'une prise, raccordez la hotte à une prise homologuée facile d'accès, conformément aux normes en vigueur.

Si l'appareil n'est pas équipé de prise, raccordez-le directement à l'installation électrique, sur un circuit protégé par un dispositif omnipolaire de séparation facile d'accès pour pouvoir le déconnecter, conformément à la réglementation locale.

Le raccordement au réseau électrique doit être réalisé ainsi :

BLEU.....N.....NEUTRE

MARRON.....L.....PHASE

VERT ET JAUNE..... MISE À LA TERRE

Pour le branchement, faire intervenir une personne qualifiée.

Si aucune prise n'est fournie, raccorder au câble une fiche normalisée adaptée aux caractéristiques indiquées sur la plaque signalétique de la hotte.

Utilisation de la hotte – Sécurité

Attention: en cas de décharge électrostatique (par ex. la foudre) la hotte peut cesser de fonctionner. Cela ne suppose aucun risque de dommages. Coupez l'alimentation électrique de la hotte et rebranchez-

la une minute plus tard.

- Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions; ne pas flamber d'aliments sous la hotte de cuisine.

ATTENTION: Les parties accessibles de cet appareil peuvent devenir chaudes lorsqu'il est utilisé avec des appareils de cuisson.

Si le câble d'alimentation électrique est endommagé, celui-ci devra être impérativement changé par un service officiel ou par un agent autorisé.

VERSION ASPIRANTE

Si la hotte est utilisée en mode évacuation, raccorder l'adaptateur de sortie en plastique (A) livrée avec la hotte (diamètre 120mm) au conduit d'évacuation vers l'extérieur (Fig 1)

VERSION FILTRANTE (RECYCLAGE INTERNE)

Lorsqu'il n'existe pas de conduit d'évacuation vers l'extérieur, un filtre à charbon (D en option) est recommandé pour diminuer les odeurs.

Utilisation de la hotte - Pupitre de commande (recherchez le symbole sur les illustrations)

Pupitre tactile TC5V

1-Marche / arrêt d'extraction.

2-Vitesse d'extraction - touche: SILENT, 1ère, 2ème, 3ème et TURBO vitesses. En paneaux sur button TURBO (T), Turbo de vitesse ne fonctionne que pour 5 minutes après cette heure bas à une vitesse 3.

Turbo de vitesse ne fonctionne que pour 5 minutes après cette heure bas à une vitesse 3.

3- Activer et désactiver la minuterie de l'extracteur.

4-Marche / arrêt de l'éclairage.

5-Bouton-poussoir de diminution d'intensité de lumière

6-Bouton-poussoir (6) d'augmentation d'intensité de lumière

Minuterie: l'extracteur fonctionne 4 min. à la vitesse choisie et 4 min. supplémentaires à chacune des vitesses inférieures jusqu'à ce qu'il s'arrête.

Entretien de la hotte

Attention: coupez toujours l'alimentation électrique avant d'intervenir sur la hotte. En cas de défaut, contactez un distributeur officiel ou un agent agréé.

Nettoyage externe: utilisez un détergent liquide, non corrosif et n'utilisez pas des produits de nettoyage abrasifs.

Filtres à graisse: Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions Pour cela, démontez les filtres et lavez-les à l'eau chaude et avec du détergent neutre. Si vous utilisez un lave-vaisselle, placez les filtres à la verticale afin d'éviter le dépôt de restes solides.

Filtres à charbon actif : ils doivent être remplacés tous les trois mois.

Filtres à charbon actif : ils doivent être remplacés tous les trois mois.

Important: augmentez la fréquence de nettoyage / remplacement des filtres si la hotte est utilisée plus de 2 heures par jour. Utilisez toujours des filtres d'origine du fabricant.

Remplacement des ampoules (recherchez le symbole sur illustrations)

les

Attention: ne manipulez pas les ampoules avant d'avoir coupé l'alimentation électrique et que leur température n'ait baissé.

Important: utilisez des ampoules neuves conformément à ce qui apparaît sur la plaque signalétique de la hotte.

Utilisez des ampoules à réflecteur en aluminium pour remplacer des ampoules halogènes. N'utilisez pas d'ampoules dichroïques - risque de surchauffe.

Sur les hottes équipées de lampes à filament de tungstène, l'éclairage doit être uniquement utilisé lorsque le moteur est en fonctionnement. Ces lampes ne peuvent fonctionner en permanence et doivent servir d'éclairage ponctuel.

Informations légales

Le fabricant:

- Déclare que cet équipement est conforme aux exigences essentielles

concernant le matériel électrique basse tension, indiquées dans la directive 2006/95/CEE du 12/12/06, et de compatibilité électromagnétique indiquées par la directive 2004/108/CEE du 15/12/04.

- N'est pas responsable du non respect des indications de la présente notice et des normes de sécurité en vigueur pour l'utilisation correcte de l'équipement.

- Se réserve le droit d'effectuer toute modification sur l'équipement ou dans la présente notice sans avertissement préalable.

Contactez notre distributeur officiel si vous avez besoin d'assistance technique ou d'informations supplémentaires concernant nos produits.
