Type de produit	Commutateur matriciel HDMI 4x2
Marque	Nedis
Modèle	VMAT3482AT
Nombre d'entrées HDMI	4
Nombre de sorties HDMI	2
Résolution maximale	4K à 60 Hz
Alimentation	5 V CC, 2 A (adaptateur secteur inclus)
Sorties audio	Stéréo analogique G/D et optique Toslink
Fonction ARC	Oui, pour les deux sorties HDMI
Gestion EDID	Commutable (avant)
Télécommande	Oui, incluse
Boutons de sélection	Sur le panneau avant pour chaque sortie
Voyants LED	Alimentation, entrée active, ARC
Utilisation prévue	Connecter jusqu'à 4 sources HDMI à 2 affichages et commuter
Consignes de sécurité	Ne pas exposer à l'eau, ne pas ouvrir, utilisation conforme
Entretien	Nettoyer avec un chiffon sec, débrancher avant
Pièces détachées	Adaptateur secteur et télécommande inclus
Réparabilité	Uniquement par un technicien qualifié
Dimensions (approx.)	200 x 100 x 30 mm (estimation)

FOIRE AUX QUESTIONS - VMAT3482AT NEDIS

Comment connecter mes sources HDMI au commutateur ?

Branchez vos sources (lecteur DVD, console, etc.) sur les entrées HDMI 1 à 4 à l'arrière du commutateur à l'aide de câbles HDMI.

Comment sélectionner une source pour chaque sortie ?

Utilisez les boutons de sélection sur le panneau avant ou la télécommande : pour la sortie 1, appuyez sur les boutons 1-4 correspondants ; pour la sortie 2, utilisez les boutons de la deuxième rangée.

Comment activer la fonction ARC ?

Appuyez sur le bouton ARC du panneau avant ou de la télécommande correspondant à la sortie HDMI souhaitée. Assurez-vous que votre câble HDMI supporte ARC.

Pourquoi n'y a-t-il pas d'image sur mon écran ?

Vérifiez que le commutateur est sous tension (LED d'alimentation allumée), que les câbles HDMI sont bien connectés et que la source est allumée. Essayez de changer de source.

Quel type de câble audio dois-je utiliser pour le son ?

Vous pouvez utiliser un câble stéréo G/D (jack 3,5 mm) pour la sortie analogique ou un câble optique Toslink pour la sortie numérique. Notez que Toslink ne supporte pas Dolby Digital Plus.

Puis-je utiliser le commutateur avec un récepteur audio ?

Oui, connectez le récepteur audio entre une sortie HDMI du commutateur et votre écran, à condition que le récepteur supporte le pass-through HDMI.

Le commutateur prend-il en charge la 4K ?

Oui, il supporte la résolution 4K à 60 Hz.

Comment nettoyer le commutateur ?

Débranchez l'alimentation et nettoyez la surface avec un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs.

Que faire si la télécommande ne fonctionne pas ?

Remplacez les piles de la télécommande (type non spécifié, probablement CR2032). Vérifiez qu'il n'y a pas d'obstacle entre la télécommande et le capteur avant.

Comment gérer les conflits EDID ?

Utilisez le commutateur EDID sur le panneau avant. En mode normal, le commutateur utilise l'EDID de l'affichage connecté. Si vous rencontrez des problèmes, essayez de basculer le commutateur EDID.

MODE D'EMPLOI VMAT3482AT NEDIS

Guide de démarrage rapide 7

Snelstartgids 8

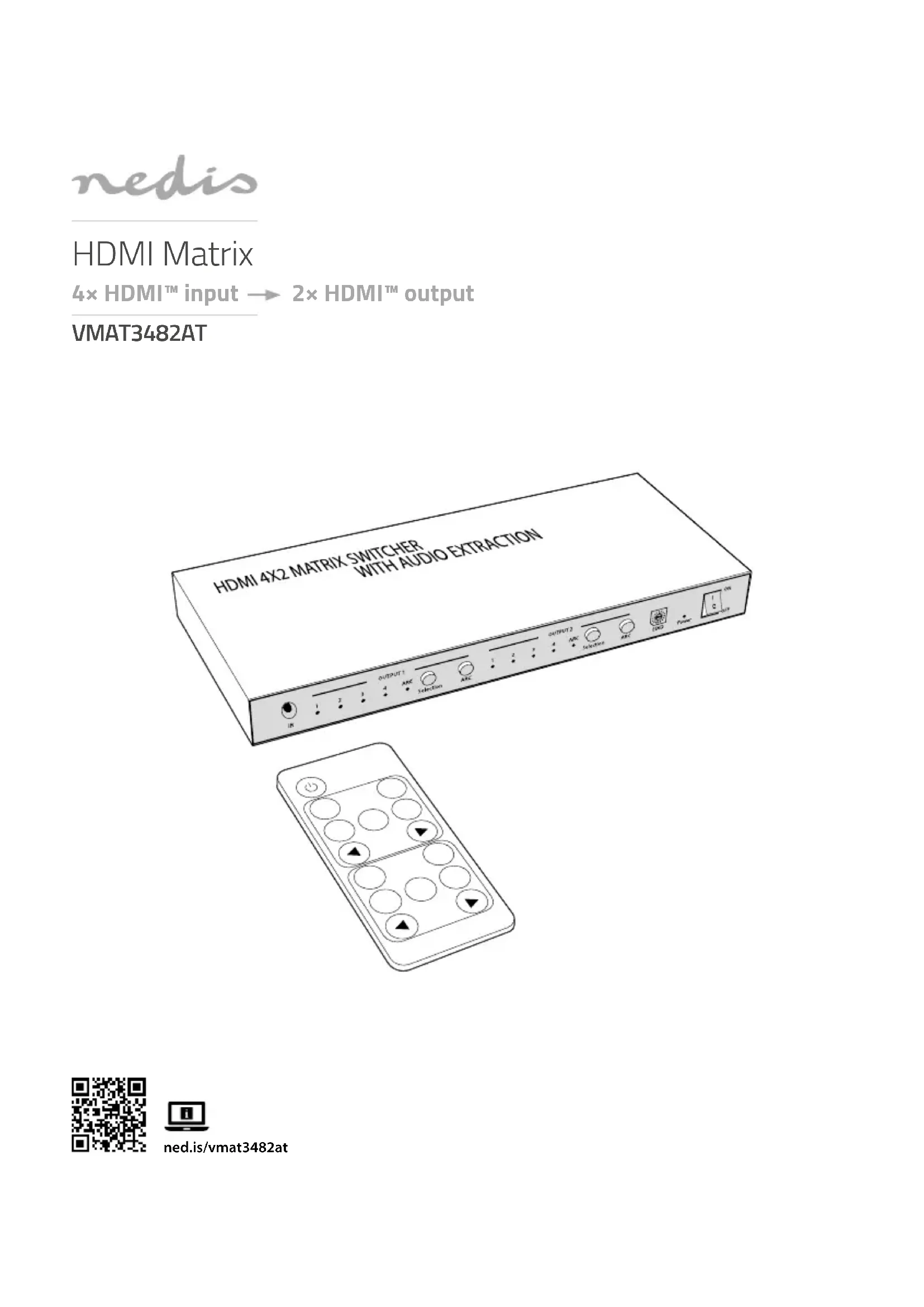

Guide de démarrage rapide

Matrice HDMI

VMAT3482AT

Pour plus d'informations, consultez le manuel détaillé en ligne : ned.is/vmat3482at

Le VMAT3482AT Nedis est un véritable commutateur matriciel HDMI 4x2 4K à 60 Hz.

Les 4 entrées HDMI et 2 sorties HDMI prennent en charge une commutation entièrement matricielle.

Les sorties HDMI peuvent être combinées avec 2 sorties audio numériques ou analogiques.

Utilisation prévue

Ce produit est destiné à connecter jusqu'à 4 entrées HDMI avec jusqu'à 2 sorties HDMI et à commuter entre elles.

Le produit divise également la vidéo et le son.

Toute modification du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement.

Pièces principales (image A)

1 Matrice HDMI

2 Télécommande

3 5 VDC ; 2 A Adaptateur secteur

Panneau avant (image B)

1 Bouton de sélection pour commuter une entrée HDMI (1-4) sur une sortie HDMI 1
2 Bouton ARC, pour activer ou désactiver le système ARC pour la sortie HDMI 1
3 Bouton de sélection pour commuter une entrée HDMI (1-4) sur une sortie HDMI 2
4 Bouton ARC, pour activer ou désactiver le système ARC pour la sortie HDMI 2
5 Interrupteur
6 Capteur de télécommande
7 Voyants LED d'entrée HDMI pour sortie HDMI 1
8 Voyant LED ARC pour sortie HDMI 1
9 Voyants LED d'entrée HDMI pour sortie HDMI 2
10 Voyant LED ARC pour sortie HDMI 2
11 Commutateur de gestion EDID
12 Voyant LED d'alimentation

Panneau arrière (image C)

1 Port d'alimentation
2 Port de sortie audio stéréo analogique G/D
3 Port de sortie numérique optique
4 Sorties HDMI (1-2)
5 Entrées HDMI (1-4)

Télécommande (image D)

1 Bouton d'alimentation
2 Boutons de sélection d'entrée HDMI pour sortie HDMI 1
3 Boutons de sélection d'entrée HDMI pour sortie HDMI 2
4 Boutons Canal de retour audio (ARC)

Consignes de sécurité

AVERTISSEMENT

• Assurez-vous d'avoir entièrement lu et compris les instructions de ce document avant d'installer ou d'utiliser le produit. Conservez l'emballage et le présent document pour référence ultérieure.
• Utilisez le produit uniquement comme décrit dans le présent document.
• Ne pas utiliser le produit si une pièce est endommagée ou défectueuse. Remplacez immédiatement un produit endommagé ou défectueux.
• Ne pas laisser tomber le produit et éviter de le cogner.
• Ce produit ne peut être réparé que par un technicien qualifié afin de réduire les risques d'électrocution.
• Ne pas exposer le produit à l'eau ou à l'humidité.
• Débranchez le produit de la source d'alimentation et tout autre équipement en cas de problème.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes de qualification similaire afin d'éviter tout danger.
• N'exposez pas le produit aux rayons directs du soleil, aux flammes ou à la chaleur.
• Placez le produit sur une surface stable et plane.
• Ne pas ouvrir le produit.
• Gardez le produit hors de portée des enfants.

Schéma de connexion (image E)

• Connecter des périphériques d'entrée HDMI E ① aux entrées HDMI C⑤ à l'aide d'un câble HDMI. Par exemple, un périphérique d'entrée HDMI peut être un lecteur de DVD, un décodeur ou une console de jeux.
• Pour le son, les connexions suivantes sont possibles :

Audio G/D Connectez un équipement audio stéréo E2 en utilisant un câble G/D.
Toslink (optique) Connectez un équipement audio pris en charge par Toslink E3 en utilisant un câble Toslink.Remarque : Toslink ne prend pas en charge Dolby Digital plus.Il est possible que vous deviez modifier les paramètres audio de votre appareil d'entrée.
Pass-through HDMI	Connectez un récepteur audio E4entre votre sortie HDMI E4 et le répartiteur HDMI.Le récepteur audio doit prendre en charge un pass-through HDMI.Vous aurez besoin de 2 câbles HDMI.

• Connectez les périphériques de sortie HDMI E 4 aux sorties HDMI C 4 à l'aide d'un câble HDMI.
• Connectez le port d'alimentation C 1 à une prise de courant à l'aide de l'adaptateur secteur A 3 5 V CC 2 A fourni.

Utiliser le produit

Pour les options suivantes, utilisez la télécommande D234:

- Appuyez sur les boutons d'entrée HDMI D 2 3 pour sélectionner l'entrée pour chaque sortie HDMI (1, 2).

- ARC D 4 : Activer ou désactiver le Canal de retour audio (ARC). Utilisez ARC si votre périphérique de sortie HDMI est la source audio (par exemple si votre téléviseur est équipé d'un tuner intégré) et que vous souhaitez renvoyer le signal audio via la connexion HDMI.

Assurez-vous que le câble HDMI prenne en charge le système ARC.
