DV477W4 - Sonnette de portes ELRO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sonnette de porte vidéo
Marque	ELRO
Modèle	DV477W4
Dimensions du moniteur	214 x 152 x 17 mm
Dimensions de l'unité extérieure	122 x 206 x 79 mm
Poids	Non spécifié dans la notice
Alimentation	Adaptateur AC 100-240V, sortie DC 12V 2A 24W
Consommation électrique	Veille ≤ 4.5W, fonctionnement ≤ 9.5W
Écran moniteur	LCD 7 pouces (18 cm), résolution 800x480 pixels
Résolution caméra	700 lignes TV
Angle de vue caméra	60° horizontal, 45° vertical
Vision nocturne	6 LED blanches, portée jusqu'à 2 m
Nombre de sonneries	16 mélodies
Température de fonctionnement (unité extérieure)	-10°C à 50°C
Humidité de fonctionnement	10% à 90% RH
Longueur du câble de connexion	15 m (4 conducteurs)
Fonctions principales	Appel vidéo, ouvre-porte électrique (12V DC), contact sans potentiel, vision nocturne, réglage volume/luminosité/couleur
Entretien et nettoyage	Nettoyer avec un chiffon doux. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Ne pas installer près d'une télévision, ne pas toucher avec les mains mouillées, éviter la lumière directe du soleil
Pièces détachées et réparabilité	Boîte encastrée ELRO DV47EB disponible en accessoire. Second moniteur DV477W-M disponible.
Informations générales	Garantie : voir site www.elro.eu. Fabricant : ELRO Europe, Postbus 9607, 1006 GC Amsterdam, Pays-Bas.

FOIRE AUX QUESTIONS - DV477W4 ELRO

Comment régler le volume de la sonnerie ?

Le volume de la sonnerie se règle sur 3 niveaux à l'aide du bouton situé sur le côté du moniteur (repère 5 du schéma).

Comment choisir une sonnerie ?

Utilisez le bouton de sélection de sonneries (repère 6) sur le côté du moniteur pour parcourir les 16 mélodies disponibles.

Que faire si l'image est trop sombre ou trop claire ?

Ajustez la luminosité avec le bouton (repère 7) et l'intensité des couleurs avec le bouton Chroma (repère 8) situés sur le côté du moniteur.

Comment activer la vision nocturne ?

La vision nocturne s'active automatiquement grâce à un interrupteur crépusculaire. Les 6 LED blanches s'allument dans l'obscurité pour une portée jusqu'à 2 mètres.

Puis-je connecter un ouvre-porte électrique ?

Oui, le système fournit une tension de 12V DC pour un ouvre-porte. Utilisez un câble à deux conducteurs de 0,2 mm². Connectez-le aux bornes 5 et 6 du moniteur ou via l'unité extérieure (câble fourni).

Comment ajouter un second moniteur ?

Un second moniteur (modèle DV477W-M) peut être connecté. Il est livré avec un câble de 15 m, un support et un adaptateur. La distance totale ne doit pas dépasser 25 m de l'unité extérieure.

Que faire si l'image est floue ?

Vérifiez que la caméra n'est pas exposée à la lumière directe du soleil ou à des interférences radio (voitures, motos). Vous pouvez également ajuster l'angle de vue en desserrant la vis (repère 6) et en tournant la caméra.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits de polissage, diluants ou agents corrosifs.

Quelle est la distance maximale de câblage ?

Le câble fourni fait 15 mètres. Pour un second moniteur, la distance totale entre l'unité extérieure et le moniteur le plus éloigné ne doit pas excéder 25 mètres.

L'unité extérieure doit-elle être montée à une hauteur spécifique ?

Il est recommandé de monter l'unité extérieure à une hauteur comprise entre 1,35 et 1,70 mètre pour une vue optimale.

MODE D'EMPLOI DV477W4 ELRO

1. Introduction
   2.Contenu. -3-
2. Montage de l'unité extérieure
3. Montage du moniteur. -5-
   4.1 Paramètres ajustables. -6-
   4.2 Fonctions du moniteur 6-
4. Schéma des circuits 7
   5.1 Deuxieme moniteur DV477W-M - 10-
   5.2 Poussee supplémentaire. - 10 -
   5.3 Contacts sans potentiel 7 & 8 -10-
5. Specifications - 11
6. Instructions de sécurité. - 11 -
7. Symboles 12

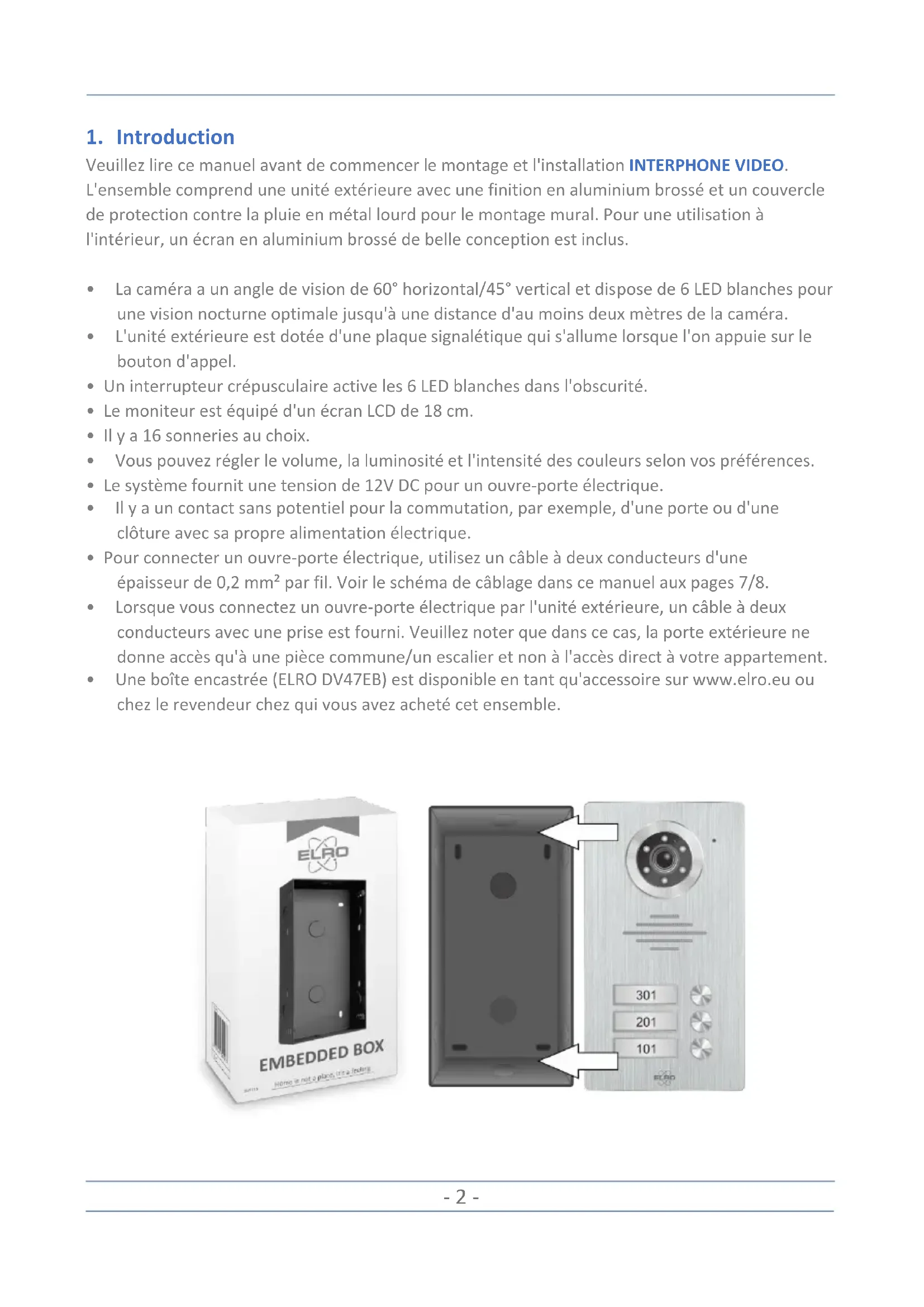

1. Introduction

Veuillez dire ce manuel avant de commencer le montage et l'installation INTERPHONE VIDEO. L'ensemble comprend une unité extérieure avec une finition en aluminium brossé et un couvercle de protection contre la pluie en métal lourd pour le montage mural. Pour une utilisation à l'intérieur, un écran en aluminium brossé de belle conception est inclus.

• Laamera a un angle de vision de 60^ horizontal/45° vertical et dispose de 6 LED blanches pour une vision nocturne optimale jusqu'à une distance d'au moins deux metres de laamera.
  L'unité extérieur est dotée d'une plaque signalétique qui s'allume lorsque l'on appuie sur le bouton d'applé.
• Un interrupteur crépusculaire active les 6 LED blanches dans l'obscurité.
• Le moniteur est équipé d'un écran LCD de 18 cm.
  Il y a 16 sonneries au choix.
  -若您 pouvez regler le volume, la luminosite et l'intensite des couleurs selon vos préférences.
  Le système fournit une tension de 12V DC pour un ouvre-porte électrique.
• Il y a un contact sans potentiel pour la commutation, par exemple, d'une porte ou d'une clôture avec sa propre alimentation électrique.
• Pour connecter un ouvre-porte électrique, utilisez un cable à deux conducteurs d'une épaissur de 0.2mm^2 par fil. Voir le schéma de câblage dans ce manuel aux pages 7/8.
  Lorsque you connectez un ouvre-porte electrique par l'unité extérieure, un cable à deux conducteurs avec une prise est fourni. Veuillez noter que dans ce cas, la porte exterieure ne donne accès qu'a une piece commune/un escalier et non a l'acces direct à votre appartement.
• Une boîte encastrée (ELRO DV47EB) est disponible en tant qu'accessoire sur www.elro.eu ou chez le revendeur chez qui vous avons achété cet ensemble.

2. Contenu

1. Unité extérieure avec poussoirs de cloche etamera
2. Protection contre la pluie et le soleil
   3 Moniteur
3. Longueur du cable de connexion 15 m
4. Câble de connexion
5. Adaptateur avec cable de 1,75 m
6. Support de montage
7. Câble de connexion pour l'ouvre-porte électrique
8. Vis, chevilles et clés allene

DV477W DV477IP	1	1		1	1	1	1	1
DV477IP2	2	2		2	2	2	1	2
DV477W3 DV477IP3	3	3		3	3	3	1	3
DV477W4	4	4		4	4	4	1	4
Content Inhalt Inhoud Contenu				15 m	17 cm	1,75 m	15 cm

3. Montage de l'unité extérieure

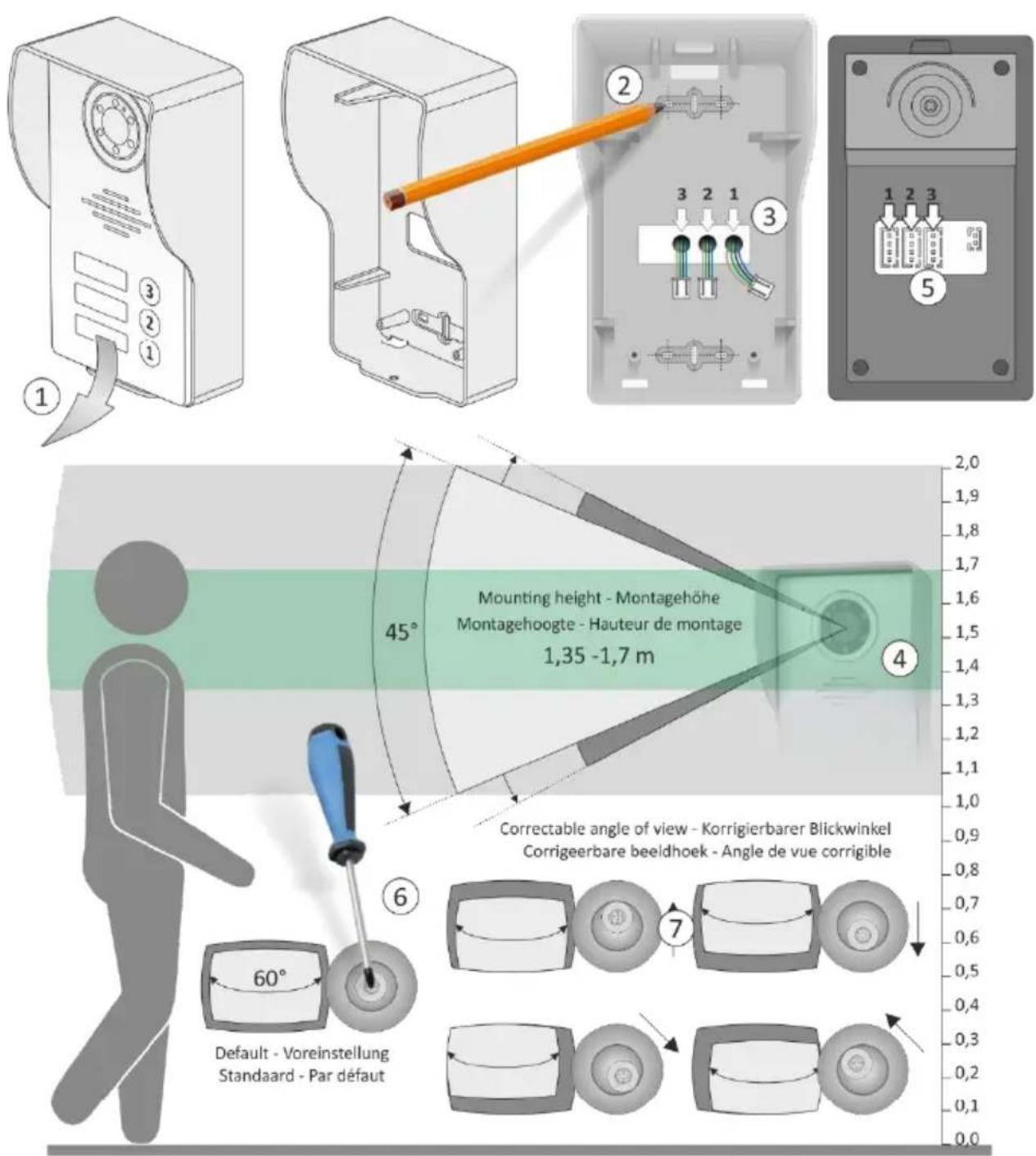

• Retirez l'unité extérieure (1) de l'écran pare-pluie et marquez les trous pour la fixation murale (2).
  L'ecran doit etre monte au ras de tout le dos du mur/mur.
• Percez un ou plusieurs troughs (3) pour connecter les cables de raccordement à travers le mur/mur à l'unité extérieure.

• Nous recommendons une hauteur de montage (4) comprise entre 1,35 et 1,70 metre.
• Essayez d'éviter la lumière directe du soleil.
• Insérez les câbles de connexion dans les fentes correspondantes (5).
• Àprous le montage, l'angle de vue de laamera peut être corrige si nécessaire. Desserrer légèrement la vis avec un tournevis (6) et aligner laamera pour corriger l'image (7).

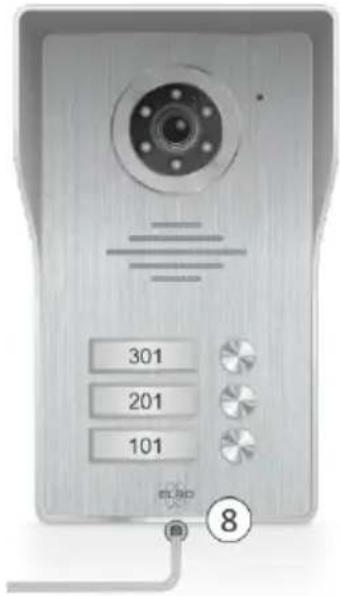

• Il y a une vis Allen (8) sur la face inférieure de l'unité extérieur, que vous pouze dévisser avec la clé Allen fournie. Retirez avec précaution le panneau frontal en aluminium, utilisez un tournevis plat pour taper sur le couvercle en plastique transparent. Vous pouze maintainant écrire votre ou vos numérios de maison sur un morceau de papier.
• Vissez l'unité extérieure dans la housse de pluie avec la clé Allen.

4. Montage du moniteur

• Le cable fourni est de 15 metres, en tenant compte de l'emplacement du moniteur.
• Montez le support de montage (1) sur le mur et notez que les connexions de l'unité extérieure, de l'adaptateur 12V DC et eventuellesment de la serrure electrique de la porte doivent etre faites à l'arriere du moniteur.

• Le support de montage offre exactement l'espace nécessaire pour connecter le cable de connexion à 4 conducteurs (2) entre le moniteur et le support. Appuyez sur (3) pour ouvrir le contact de la pince :

• 1 marron = Audio
  -2vert = Terre
  -3 noir = Video
  -4bleu = Courant

• Insérez la fiche de l'adaptateur (4) dans la connexion DC12V

• Vous pouvez maintainantmettre le moniteur sur le support et l'enforcer avec précaution, en vous souvenir du câblage.

4.1 Paramètres ajustables

Les contrôles suivants sont situés sur le côté du moniteur :

Volume de la sonnerie (5), régiable sur 3 niveaux.
- Sélection de sonneries (6), sélection de 16 sonneries.
Luminosite (7), controle l'imagedu clair au fonced.
- Chroma (8), contrôle l'intensité de la couleur au noir et blanc.
Volume de la voix (9).

4.2 Fonctions du moniteur

Avec ce bouton, vous pouvez regarder "dehors" à tout moment. ÀpRES 40 secondes, l'écran s'éteint automatiquement à nouveau. Si vous souhaitez annuler prématurément, appuyez deux fois sur le bouton du récepteur.

Cela vous permet d'activer un ouvre-porte électrique. ÀpRES avoir appuyé sur ce bouton, une tension de 12V DC est libérée. La connexion se fait par les contacts terminaux 5 et 6 du moniteur ou par la ligne à 2 fils via l'unité extérieure.

Ce bouton permet de commuter les bornes libres de potentiel 7 et 8 et de connecter un ouvre-porte avec sa propre alimentation électrique.

Lorsqu'un visiter s'enregistre, le moniteur s'allume automatiquement. Avec cette touche, vous lancez un appel. Appuyez à nouveau sur cette touche pourmettre fin à l'appeil, le moniteur s'esteint automatiquement..

5. Schéma des circuits

5.1 Deuxieme moniteur DV477W-M

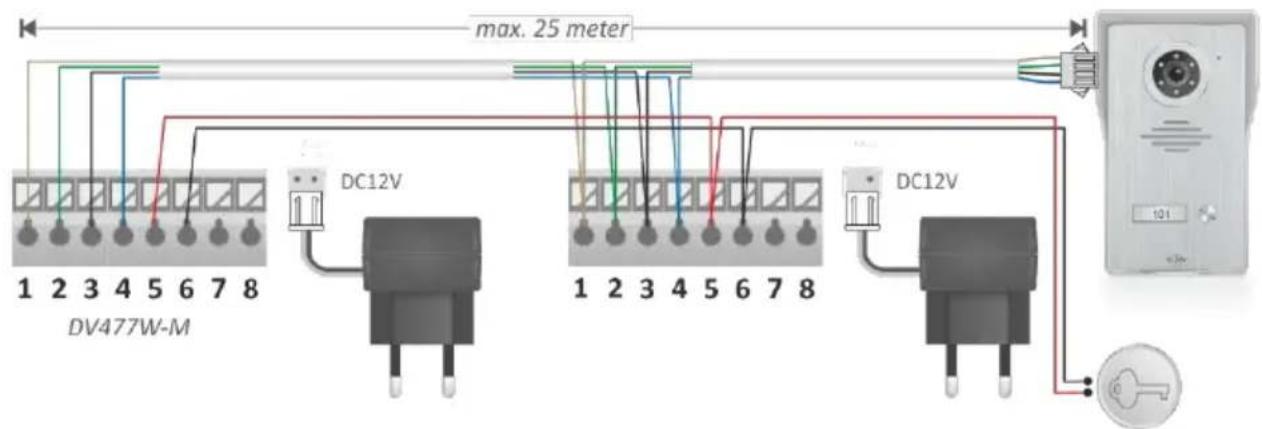

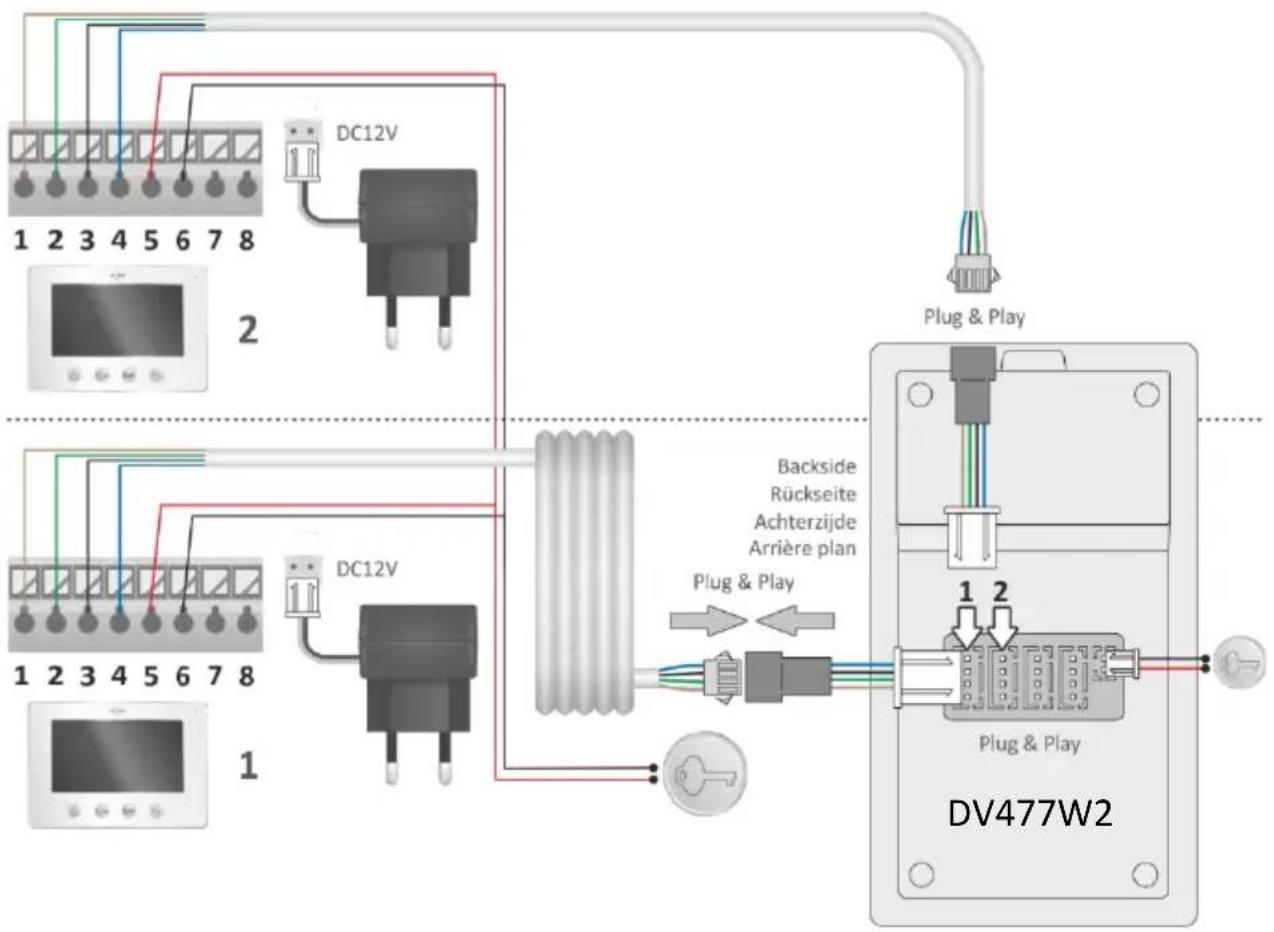

Il est possible de connecter un second moniteur au moniteur existant, voir le schéma ci-dessous. Ce moniteur est livre avec un cable de connexion de 15 mètres, un support et un adaptateur pour l'alimentation électrique. Gardez à l'esprit que ce second moniteur ne doit pas être installé à plus de 25 mètres de l'unité extérieure..

5.2 Poussée supplémentaire

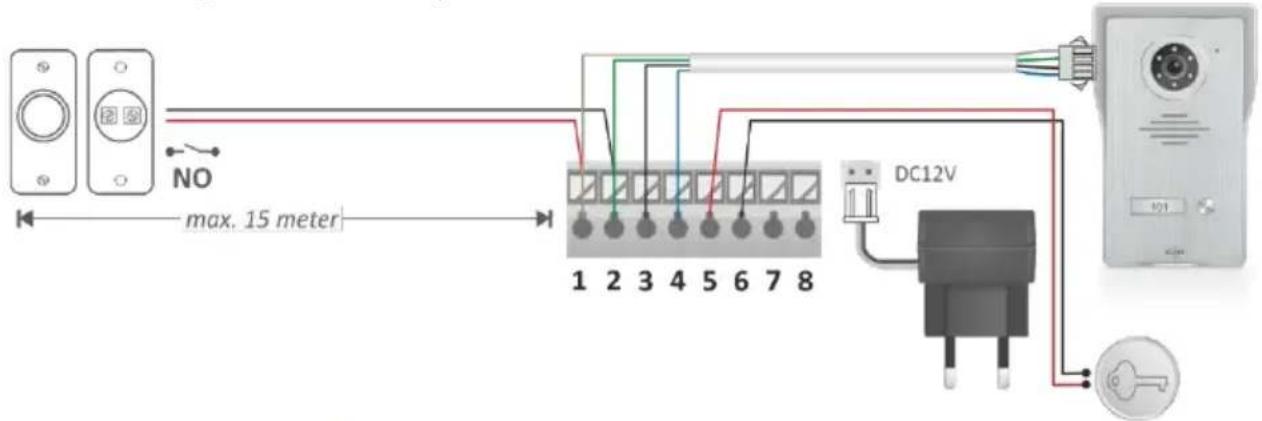

Pour la porte arrirée, ou tout autre accès, un bouton de sonnerie peut être connecté au moniteur. Si vous appuyez sur cette touche, le moniteur émet la melodie d'applé, notez que laamera est également activée par cette touche.

5.3 Contacts sans potentiel 7 & 8

Un ouvrer de portail ou de clôture avec sa propre alimentation électrique peut être connecté à 7 et 8. Veuillez vous reporter au manuel d'utilisation de l'ouvre-porte.

6. Specifications

MONITEUR

Résolution	800(H)*3RGB*480(V)
Dimension	18 cm (7")
Temps d'observation	40 secondes
Temps de parole	120 secondes
Consommation électrique	En mode veille ≤ 4.5W,
	Statut opérationnel ≤ 9.5W
Adaptateur	Entrecé AC100-240V
	Sortie DC12V, 2A, 24W
Longueur du;câble	15 m; 4 x 0,2 mm
Dimensions	214 x 152 x 17 mm
Nombre de sonneries	16

UNITE EXTERNE

Résolution	700 lignes TV
Angle de vue	60° horizontal
	45° vertical
Température de fonctionnement	-10°C ~50°C
Humidité de l'air	10%~90%(RH)
Vue de nuit	6 x LED à lumière blanche 2 mètres
Dimensions	122 x 206 x 79 mm

7. Instructions de sécurité

N'installez pas l'appareil dans un environnement ou la température ou l'humidité sont élevées.
- N'installez pas l'appareil pres d'un téléviseur, car les signaux du téléviseur et de l'interphone peuvent interférer entre eux.
- Ne touchez pas l'appareil avec les mains mouillées.
- Ne pas lancer, laisser tomber ou endommager l'appareil de quelques façon que ce soit.
Nettoyez l'appareil avec un chiffon doux. N'utilise pas de produits de polissage, de diluants ou d'agents corrosifs.
- N'exposez pas l'appareil à la lumière directe du soleil.
Utilisez le produit dans une situation où il n'y a pas d'interfERENCE.
Si une voiture ou une moto passa a proximite, l'image peut devenir floue ou disparaitre en raison des interférences des ondes radio.

Note :

Pour éviter tout dommage, installez l'équipment conformément aux instructions.
- Placez l'adaptateur secteur dans un endroit accessible où il peut etre débranché.
Utilize les cables fournis.

8. Symboles

Recyclage et élimination : Le symbole DEEE signifie que ce produit et les piles doivent être éliminés séparément des déchets menagers. Lorsque ce produit atteint la fin de sa vie utile, amenez-le à un point de collecte des déchets désigné à proximate pour une élimination ou un recyclage en toute sécurité. Protégez l'environnement et la santé humaine, utilisez les ressources naturelles de manière responsable !

Lisez le manuel avant de l'utiliser et conservez-le dans un endroit sur pour une utilisation et un entretien ultérieurs.

Garantie visitez www.elro.eu

ELRO Europe | www.elro.eu
ELRO
Postbus 9607 - Box E800

1006 GC Amsterdam - The Netherlands
