Type de produit	Sonnette vidéo avec moniteur
Marque / Modèle	ELRO DV477W3
Alimentation	Adaptateur secteur AC 100-240V, sortie DC 12V / 2A
Consommation (veille / actif)	≤ 4,5 W / ≤ 9,5 W
Écran moniteur	LCD 18 cm (7 pouces), résolution 800×480 pixels
Caméra extérieure	Résolution 700 lignes TV, angle 60° H × 45° V
Vision nocturne	6 LED blanches, portée jusqu'à 2 mètres
Nombre de sonneries	16 mélodies au choix
Réglages moniteur	Volume sonnerie (3 niveaux), luminosité, chrominance, volume voix
Fonctions principales	Interphone, déverrouillage électrique (12V DC), contact sans potentiel (7&8), activation manuelle de la caméra
Extensions possibles	Second moniteur DV477W-M, bouton de sonnette supplémentaire
Câble de liaison	15 mètres, 4 conducteurs (0,2 mm²)
Dimensions moniteur	214 × 152 × 17 mm
Dimensions unité extérieure	122 × 206 × 79 mm
Température de fonctionnement	-10 °C à +50 °C (unité extérieure)
Humidité admissible	10 % à 90 % HR
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Consignes de sécurité	Ne pas installer près d'une TV, éviter lumière directe du soleil, débrancher l'adaptateur accessible
Accessoires inclus	Unité extérieure avec pare-pluie, 3 moniteurs, câbles, adaptateur, supports, visserie, clé Allen
Pièces détachées / réparabilité	Boîte encastrée DV47EB disponible en option ; pas de réparation par l'utilisateur

FOIRE AUX QUESTIONS - DV477W3 ELRO

Comment installer l'unité extérieure ?

Retirez l'unité du pare-pluie, marquez les trous de fixation, percez pour passer le câble, vissez l'écran pare-pluie au mur (hauteur recommandée 1,35 à 1,70 m), puis fixez l'unité extérieure avec la clé Allen. Évitez la lumière directe du soleil.

Comment brancher le moniteur ?

Montez le support mural, branchez le câble à 4 conducteurs (marron audio, vert terre, noir vidéo, bleu courant) dans les bornes correspondantes du support, puis insérez la fiche de l'adaptateur 12V DC. Enclenchez le moniteur sur le support.

Comment régler les paramètres du moniteur ?

Utilisez les molettes sur le côté : volume sonnerie (3 niveaux), sélection de sonnerie (16 mélodies), luminosité, chrominance (intensité des couleurs) et volume de la voix.

Comment connecter un ouvre-porte électrique ?

Branchez un câble à 2 conducteurs (0,2 mm²) aux bornes 5 et 6 du moniteur ou utilisez le câble fourni avec prise via l'unité extérieure. Appuyez sur le bouton de déverrouillage du moniteur pour envoyer une tension 12V DC.

Que faire pour utiliser la vision nocturne ?

La vision nocturne s'active automatiquement grâce à un interrupteur crépusculaire. Les 6 LED blanches éclairent jusqu'à 2 mètres devant la caméra.

Puis-je ajouter un second moniteur ?

Oui, connectez un moniteur supplémentaire DV477W-M (vendu séparément). Suivez le schéma de câblage page 10 ; la distance totale entre l'unité extérieure et le second moniteur ne doit pas dépasser 25 mètres.

Comment installer un bouton de sonnette supplémentaire ?

Connectez un bouton poussoir aux bornes prévues du moniteur. Lorsqu'on appuie, le moniteur sonne et active la caméra.

Que faire si l'image est floue ou disparaît ?

Cela peut être dû à des interférences radio (véhicules, etc.). Éloignez l'installation des sources d'interférences ou ajustez l'angle de la caméra en desserrant la vis de réglage.

Comment nettoyer et entretenir l'appareil ?

Nettoyez avec un chiffon doux et sec. N'utilisez jamais de produits de polissage, de diluants ou de nettoyants corrosifs.

Où trouver des accessoires ou pièces de rechange ?

La boîte encastrée DV47EB est disponible sur www.elro.eu ou chez votre revendeur. Pour d'autres pièces, contactez le service après-vente ELRO.

MODE D'EMPLOI DV477W3 ELRO

1. Introduction
   2.Contenu. 3-
2. Montage de l'unité extérieure
3. Montage du moniteur. -5-
   4.1 Paramètres ajustables. -6-
   4.2 Fonctions du moniteur 6-
4. Schéma des circuits 7
   5.1 Deuxieme moniteur DV477W-M - 10-
   5.2 Poussee supplémentaire. - 10 -
   5.3 Contacts sans potentiel 7 & 8 - 10
5. Specifications - 11
6. Instructions de sécurité. - 11 -
7. Symboles 12

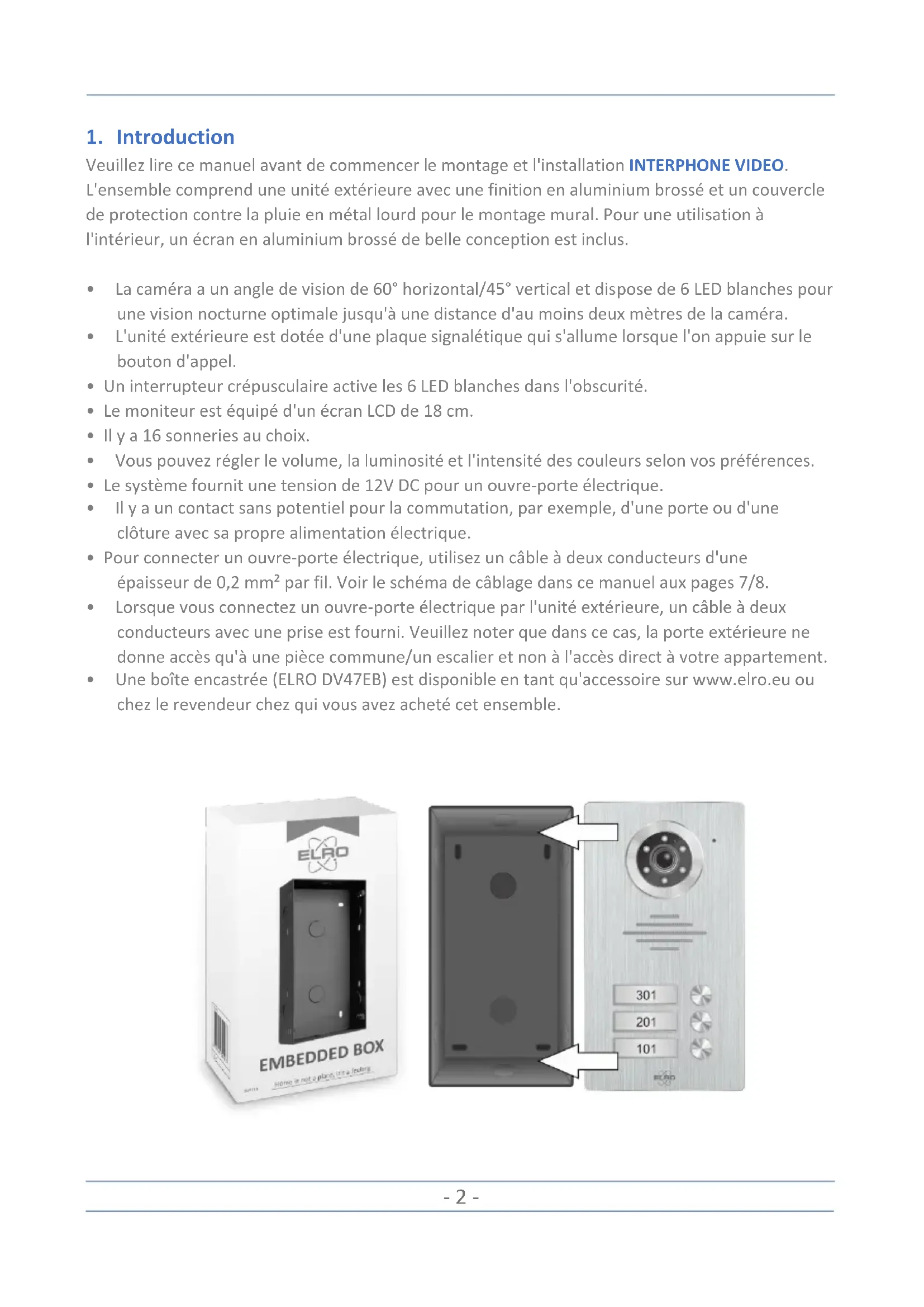

1. Introduction

Veuillez dire ce manuel avant de commencer le montage et l'installation INTERPHONE VIDEO. L'ensemble comprend une unité extérieure avec une finition en aluminium brossé et un couvercle de protection contre la pluie en métal lourd pour le montage mural. Pour une utilisation à l'intérieur, un écran en aluminium brossé de belle conception est inclus.

• Laamera a un angle de vision de 60^ horizontal/45° vertical et dispose de 6 LED blanches pour une vision nocturne optimale jusqu'à une distance d'au moins deux metres de laamera.
• L'unité extérieur est dotée d'une plaque signalétique qui s'allume lorsque l'on appuie sur le bouton d'applé.
• Un interrupteur crépusculaire active les 6 LED blanches dans l'obscurité.
• Le moniteur est équipé d'un écran LCD de 18 cm.
  Il y a 16 sonneries au choix.
• Vous pouvez régler le volume, la luminosité et l'intensité des couleurs selon vos préférences.
• Le système fournit une tension de 12V DC pour un ouvre-porte électrique.
• Il y a un contact sans potentiel pour la commutation, par exemple, d'une porte ou d'une clôture avec sa propre alimentation électrique.
• Pour connecter un ouvre-porte électrique, utilisez un cable à deux conducteurs d'une épaissur de 0,2mm^2 par fil. Voir le schéma de câblage dans ce manuel aux pages 7/8.
  Lorsque you connectez un ouvre-porte electrique par l'unité extérieure, un cable à deux conducteurs avec une prise est fourni. Veuillez noter que dans ce cas, la porte exterieure ne donne accès qu'a une piece commune/un escalier et non à l'accès direct à votre appartement.

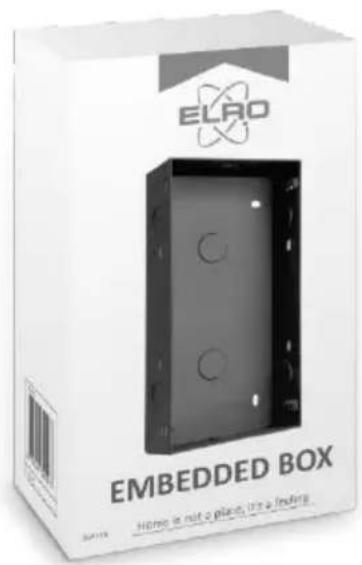

• Une boîte encastrée (ELRO DV47EB) est disponible en tant qu'accessoire sur www.elro.eu ou chez le revendeur chez qui vous avons acheté cet ensemble.

2. Contenu

1. Unité extérieure avec poussoirs de cloche etamera
2. Protection contre la pluie et le soleil
   3 Moniteur
3. Longueur du cable de connexion 15 m
4. Câble de connexion
5. Adaptateur avec cable de 1,75 m
6. Support de montage
7. Câble de connexion pour l'ouvre-porte électrique
8. Vis, chevilles et clés allene

DV477W DV477IP	1	1		1	1	1	1	1
DV477IP2	2	2		2	2	2	1	2
DV477W3 DV477IP3	3	3		3	3	3	1	3
DV477W4	4	4		4	4	4	1	4
Content Inhalt Inhoud Contenu				15 m	17 cm	1,75 m	15 cm

3. Montage de l'unité extérieure

• Retirez l'unité extérieure (1) de l'écran pare-pluie et marquez les trous pour la fixation murale (2).
  L'ecran doit etre monte au ras de tout le dos du mur/mur.
• Percez un ou plusieurs troughs (3) pour connecter les cables de raccordement à travers le mur/mur à l'unité extérieure.

• Nous recommendons une hauteur de montage (4) comprise entre 1,35 et 1,70 metre.
• Essayez d'éviter la lumière directe du soleil.
• Insérez les câbles de connexion dans les fentes correspondantes (5).
• Àprous le montage, l'angle de vue de laamera peut être corrige si nécessaire. Desserrer légèrement la vis avec un tournevis (6) et aligner laamera pour corriger l'image (7).
• Il y a une vis Allen (8) sur la face inférieure de l'unité extérieur, que vous pouze dévisser avec la clé Allen fournie. Retirez avec précaution le panneau frontal en aluminium, utilisez un tournevis plat pour taper sur le couvercle en plastique transparent. Vous pouze maintainant écrire votre ou vos numéroros de maison sur un morceau de papier.
• Vissez l'unité extérieure dans la housse de pluie avec la clé Allen.

4. Montage du moniteur

• Le cable fourni est de 15 metres, en tenant compte de l'emplacement du moniteur.
• Montez le support de montage (1) sur le mur et notez que les connexions de l'unité extérieure, de l'adaptateur 12V DC et eventuellesment de la serrure electrique de la porte doivent etre faites à l'arriere du moniteur.

• Le support de montage offre exactement l'espace nécessaire pour connecter le cable de connexion à 4 conducteurs (2) entre le moniteur et le support. Appuyez sur (3) pour ouvrir le contact de la pince :

• 1 marron = Audio
  -2vert = Terre
  -3 noir = Video
  -4bleu = Courant

• Insérez la fiche de l'adaptateur (4) dans la connexion DC12V

• Vous pouvez maintainantmettre le moniteur sur le support et l'enforcer avec précaution, en vous souvenir du cablage.

4.1 Paramètres ajustables

Les contrôles suivants sont situés sur le côté du moniteur :

Volume de la sonnerie (5), régiable sur 3 niveaux.
- Sélection de sonneries (6), sélection de 16 sonneries.
Luminosite (7), controle l'imagedu clair au fonced.
- Chroma (8), contrôle l'intensité de la couleur au noir et blanc.
Volume de la voix (9).

4.2 Fonctions du moniteur

Avec ce bouton, vous pouvez regarder "dehors" à tout moment. ÀpRES 40 secondes, l'écran s'éteint automatiquement à nouveau. Si vous souhaitez annuler prématurément, appuyez deux fois sur le bouton du récepteur.

Cela vous permet d'activer un ouvre-porte électrique. ÀpRES avoir appuyé sur ce bouton, une tension de 12V DC est libérée. La connexion se fait par les contacts terminaux 5 et 6 du moniteur ou par la ligne à 2 fils via l'unité extérieure.

Ce bouton permet de commuter les bornes libres de potentiel 7 et 8 et de connecter un ouvre-porte avec sa propre alimentation électrique.

Lorsqu'un visiter s'enregistre, le moniteur s'allume automatiquement. Avec cette touche, vous lancez un appel. Appuyez à nouveau sur cette touche pourmettre fin à l'appeil, le moniteur s'esteint automatiquement..

5. Schéma des circuits

5.1 Deuxieme moniteur DV477W-M

Il est possible de connecter un second monitreur au monitreur existant, voir le schéma ci-dessous. Ce monitreur est livre avec un cable de connexion de 15 metres, un support et un adaptateur pour l'alimentation électrique. Gardez à l'esprit que ce second monitreur ne doit pas être installé à plus de 25 metres de l'unité extérieure..

5.2 Poussée supplémentaire

Pour la porte arrirée, ou tout autre accès, un bouton de sonnerie peut être connecté au moniteur. Si vous appuyez sur cette touche, le moniteur émet la melodie d'applé, notez que laamera est également activée par cette touche.

5.3 Contacts sans potentiel 7 & 8

Un ouvrer de portail ou de clôture avec sa propre alimentation électrique peut être connecté à 7 et 8. Veuillez vous reporter au manuel d'utilisation de l'ouvre-porte.

6. Specifications

MONITEUR

Résolution	800(H)*3RGB*480(V)
Dimension	18 cm (7")
Temps d'observation	40 secondes
Temps de parole	120 secondes
Consommation électrique	En mode veille ≤ 4.5W,
	Statut opérationnel ≤ 9.5W
Adaptateur	Entrecé AC100-240V
	Sortie DC12V, 2A, 24W
Longueur du;câble	15 m; 4 x 0,2 mm
Dimensions	214 x 152 x 17 mm
Nombre de sonneries	16

UNITE EXTERNE

Résolution	700 lignes TV
Angle de vue	60° horizontal
	45° vertical
Température de fonctionnement	-10°C ~50°C
Humidité de l'air	10%~90%(RH)
Vue de nuit	6 x LED à lumière blanche 2 mètres
Dimensions	122 x 206 x 79 mm

7. Instructions de sécurité

N'installez pas l'appareil dans un environnement ou la température ou l'humidité sont élevées.
- N'installez pas l'appareil pres d'un téléviseur, car les signaux du téléviseur et de l'interphone peuvent interférer entre eux.
- Ne touchez pas l'appareil avec les mains mouillées.
- Ne pas lancer, laisser tomber ou endommager l'appareil de quelque façon que ce soit.
Nettoyez l'appareil avec un chiffon doux. N'utilise pas de produits de polissage, de diluants ou d'agents corrosifs.
- N'exposez pas l'appareil à la lumière directe du soleil.
Utilisez le produit dans une situation où il n'y a pas d'interfERENCE.
Si une voiture ou une moto passa a proximite, l'image peut devenir floue ou disparaitre en raison des interférences des ondes radio.

Note :

Pour éviter tout dommage, installez l'équipment conformément aux instructions.
- Placez l'adaptateur secteur dans un endroit accessible où il peut etre débranché.
Utilisez les cables fournis.

8. Symboles

Recyclage et élimination : Le symbole DEEE signifie que ce produit et les piles doivent être éliminés séparément des déchets menagers. Lorsque ce produit atteint la fin de sa vie utile, amenez-le à un point de collecte des déchets désigné à proximate pour une élimination ou un recyclage en toute sécurité. Protégez l'environnement et la santé humaine, utilisez les ressources naturelles de manière responsable !

Lisez le manuel avant de l'utiliser et conservez-le dans un endroit sur pour une utilisation et un entretien ultérieurs.

Garantie visitez www.elro.eu
