Type de produit	Détecteur de mouvement PIR pour système d'alarme
Marque	ELRO
Modèle	SF40PR11
Alimentation	DC 3 V (2 piles AA 1,5 V)
Piles fournies	Oui (2 x AA 1,5 V)
Courant de veille	≤ 25 μA
Courant de déclenchement	≤ 40 mA
Fréquence de communication	868 MHz
Portée sans fil	≥ 100 m (champ libre)
Distance de détection	5 à 10 m
Angle de détection	90°
Vitesse de détection	0,3 à 3 m/s
Temps de préchauffage	60 secondes
Température de fonctionnement	-10 °C à +33 °C
Humidité admissible	≤ 95 % HR (sans condensation)
Dimensions	77 x 58 x 32 mm
Connectivité	RF 868 MHz, compatible avec connecteur K1 (SF40GA)
Application compatible	ELRO Connects (iOS/Android)
Fonctions principales	Détection de mouvement PIR, déclenchement sirène du connecteur K1, notification smartphone
Hauteur de montage recommandée	2 m
Zone de détection	8 m de longueur, angle 90°
Nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou de solvants.
Élimination	Ne pas jeter avec les ordures ménagères. Apporter en déchèterie ou point de collecte. Piles usagées à déposer dans un point de collecte.

FOIRE AUX QUESTIONS - SF40PR11 ELRO

Comment installer le détecteur de mouvement SF40PR11 ?

L'installation se fait en 3 étapes : 1) Insérez les piles AA fournies dans le respect de la polarité, puis attendez 60 secondes que la LED rouge cesse de clignoter. 2) Montez le support mural en plastique à 2 m de hauteur, puis clipser le détecteur. 3) Connectez-le à l'application ELRO Connects : ouvrez l'application, allez dans l'onglet Devices, appuyez sur +, puis appuyez 3 fois sur le bouton du détecteur. La LED du connecteur K1 clignote 10 fois pour confirmer.

Comment connecter le SF40PR11 à l'application ELRO Connects ?

Ouvrez l'application ELRO Connects, allez dans l'onglet 'Devices' (périphériques) en bas à droite, appuyez sur le signe '+' en haut à droite, puis appuyez rapidement 3 fois sur le bouton du détecteur. La LED du connecteur K1 clignotera rapidement 10 fois pour indiquer la connexion réussie. Vous pouvez ensuite nommer le capteur dans l'application.

Quelles piles utiliser et combien de temps durent-elles ?

Utilisez 2 piles AA 1,5 V (fournies). En veille, le courant est inférieur à 25 μA, ce qui permet une autonomie d'environ 1 an en usage normal. Lors d'un déclenchement, le courant monte à 40 mA. Remplacez les piles lorsque la portée ou la fiabilité diminue.

Quelle est la portée sans fil du détecteur ?

La portée sans fil est d'au moins 100 mètres en champ libre. Les murs et obstacles peuvent réduire cette portée. Assurez-vous que le connecteur K1 (SF40GA) se trouve à une distance raisonnable.

Le détecteur peut-il réagir aux animaux de compagnie ?

Oui, le détecteur PIR peut détecter des mouvements d'animaux. Pour réduire les fausses alarmes, installez le détecteur à 2 mètres de hauteur et orientez-le de manière à éviter les zones où les animaux se déplacent. Le manuel indique que la sensibilité latérale est plus élevée que verticale.

Quel est l'angle et la distance de détection ?

L'angle de détection est de 90° et la distance utile est de 5 à 10 mètres (recommandée 8 m pour une hauteur de 2 m). La vitesse de détection se situe entre 0,3 et 3 m/s.

Comment tester si le détecteur fonctionne correctement ?

Après l'installation et la connexion à l'application, vous pouvez tester en marchant devant le détecteur. La sirène du connecteur K1 doit retentir et vous recevez une notification sur votre smartphone. Vérifiez également que la LED rouge du détecteur clignote lors du déclenchement.

Quel entretien est nécessaire pour le SF40PR11 ?

Nettoyez régulièrement le détecteur avec un chiffon sec et doux pour enlever la poussière. N'utilisez pas de produits chimiques ou abrasifs. Vérifiez les piles une fois par an et remplacez-les si nécessaire. Assurez-vous que le capteur n'est pas obstrué.

Quelle est la garantie du produit ?

La garantie est assurée par ELRO Europe. Pour plus d'informations, consultez le site www.elro.eu ou contactez le service client. Conservez la preuve d'achat.

Comment éliminer le détecteur en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Conformément à la directive DEEE (2012/19/UE), il doit être déposé dans un point de collecte approprié (déchèterie, recyclage). Les piles usagées doivent être retirées et déposées dans un point de collecte pour piles.

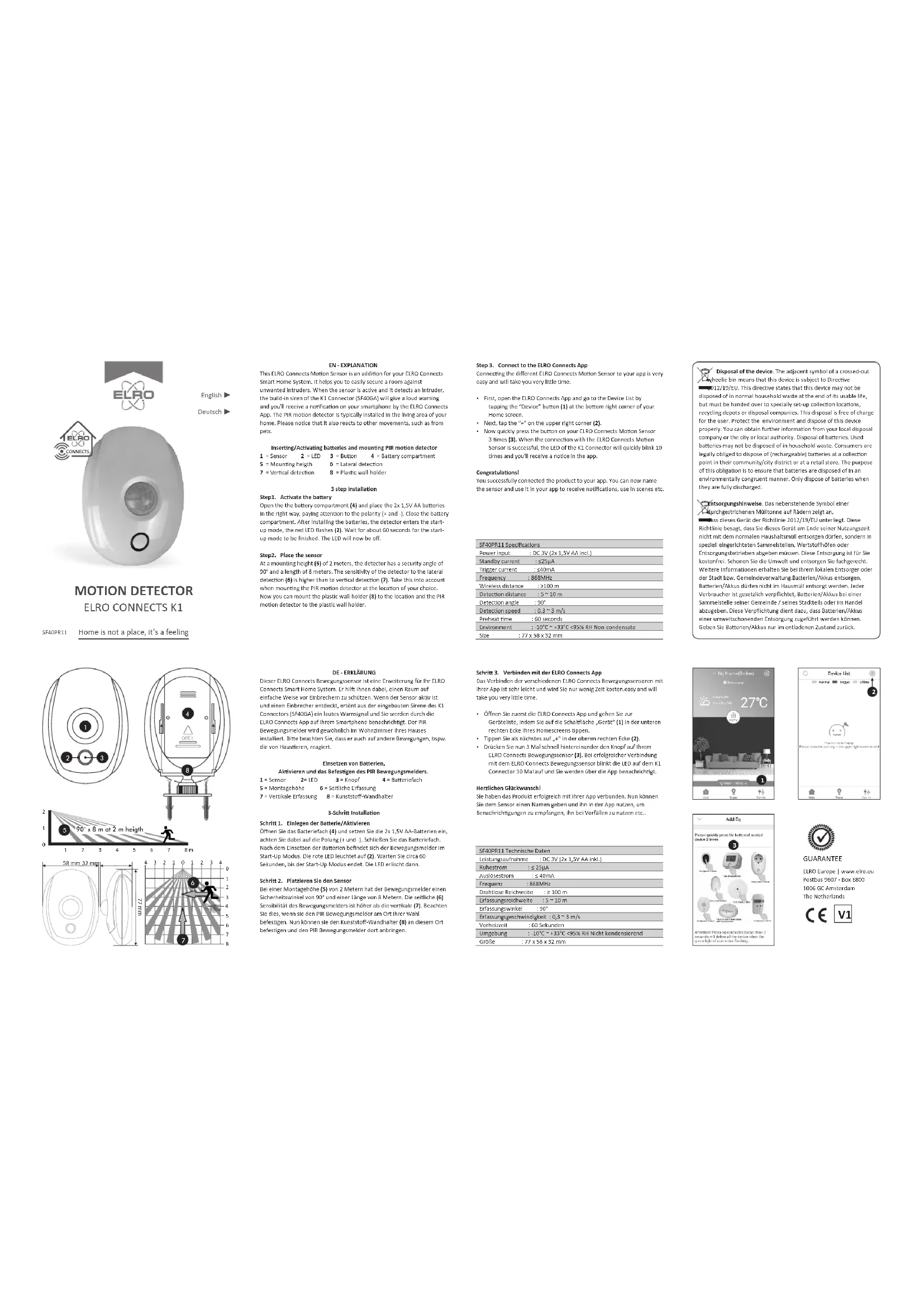

MODE D'EMPLOI SF40PR11 ELRO

Ce capteur de mouvement ELRO Connects est un ajout à votre système ELRO Connects pour votre maison intelligente. Il vous permettra de protéger facilement une pièce contre les cambrioleurs. Si le détecteur est actif et qu'il détecte un intrus, la sirène intégrée du connecteur K1 (SF40GA) donnera un signal sonore et vous recevrez une notification sur votre smartphone par l'application ELRO Connects. Le système de détection de mouvement PIR est généralement installé dans la zone résidentielle de votre maison. Veuillez noter qu'il peut aussi réagir à d'autres mouvements, comme ceux des animaux de compagnie.

Insertion/activation des piles et montage du détecteur de mouvement 1 = Capteur 2 = LED 3 = Bouton 4 = Compartiment de la batterie 5 = Hauteur de montage 6 = Détection latérale 7 = détection verticale 8 = Support mural en plastique

allation en 3 étapes

Étape 1. Activer la batterie

Déverrouillez le compartiment des piles (4) et placez les 2 piles 1,5V AA dans le bon sens, en respectant la polarité (+ et -). Bouclez le compartiment des piles. Après avoir installé les piles, le détecteur entre en mode de démarrage, la LED rouge clignote (2). Attendez environ 60 secondes pour que le mode de démarrage soit terminé. La LED est désormais éteinte.

Step 2. Placer le capteur

A une hauteur de montage (5) de 2 mètres, le détecteur a un angle de sécurité de 90° et une longueur de 8 mètres. La sensibilisation du détecteur à la mesure latérale (6) est supérieure à la verticale (7). Il est important de vous en tenir compte lors du montage du détecteur de mouvement PIR à son emplacement selon votre choix. A présent, vous pouvez monter le support mural en plastique (8) sur l'emplacement et le détecteur de mouvement PIR sur le support mural en plastique.

Étape 3. Connecter à l'application ELRO Connects

Le branchement des différents capteurs de mouvement ELRO Connects à votre application est très simple et ne vous demandera que très peu de temps.

• Pour commencer, ouvrez l'application ELRO Connects et accédez à la liste des périphériques en pressant le bouton "Device" (1) dans le coin inférieur droit de votre écran d'accueil.
• Puis appuyez sur le signe "+" dans le coin supérieur droit (2).
• A présent, appuyez rapidement sur le bouton de votre capteur de mouvement ELRO connects 3 fois (3). Une fois la connexion réussie avec ce capteur de mouvement ELRO Connects, la LED du connecteur K1 clignotera rapidement 10 fois et vous recevrez un signal dans l'application.

Félicitations !

Vous avez correctement connecté le produit à votre application. Vous pouvez désormais nommer le capteur et l'utiliser dans votre application pour recevoir des notifications, l'utiliser dans des scènes, etc..

SF40PR11 Spécifications

Entrée d'alimentation : DC 3V (2x 1,5V AA inclus)

Courant de veille : ≤ 25μA

Courant de déclenchement : ≤ 40mA

Fréquence : 868 MHz

Distance sans fil : ≥ 100 m

Distance de détection : 5 ~ 10 m

Angle de détection : 90°

Vitesse de détection : 0.3 ~ 3 m / s

Temps de préchauffage : 60 secondes

Environnement : -10 °C ~ +33 °C <95% HR non condensation

Dimensions : 77 x 58 x 32 mm

Disposition de l'appareil. Le symbole adjacent d'une poulle et roulettes barrée signifie que cet appareil est sous réserve de la directive 2012/19/EU. Cette directive indique que cet appareil ne peut pas être éliminé avec les déchets ménagers normaux à la fin de sa vie utile, mais doit être rendu spécialement à des lieux de collecte aménagés, à des dépôts de recyclage ou à des entreprises d'élimination. Cette disposition est gratuite pour l'utilisateur. Protégez l'environnement et jetez cet appareil de façon appropriée. Vous pouvez obtenir plus d'informations auprès de votre entreprise locale d'élimination des déchets ou de la ville ou des autorités locales. Élimination des piles. Les batteries Utilisées ne doivent pas être éliminées avec les déchets ménagers. Les consommateurs sont légalement obligés de jeter les piles (rechargeables) à un point de collecte dans leur quartier ou dans un magasin de détail. Cette obligation vise à garantir que les batteries soient éliminées d'une manière environnementalement convenable. Débarrassez-vous seulement des batteries qui sont complètement déchargées.

GUARANTEE

ELRO Europe | www.elro.eu Postbus 9607 - Box E800 1006 GC Amsterdam The Netherlands
