Type de produit	Projecteur LED design
Marque	Elro
Modèle	LF501011 (blanc)
Dimensions (L x l x H)	12 x 9 x 6 cm
Poids	340 g
Alimentation	AC 220-240 V, 50 Hz
Puissance	10 W
Flux lumineux	>750 lm
Angle de rotation	Vertical 90°
Hauteur de montage recommandée	1,8 à 2,4 m
Indice de protection	IP54
Température de fonctionnement	-10°C à 40°C, 95% HR max
Température de stockage	-20°C à 60°C
Câble d'alimentation	H05RN-F, 3G 1,0 mm², 90 cm
Matériau	Plastique (réflecteur) et aluminium
Source lumineuse	Module LED non remplaçable
Verre avant	Non remplaçable
Fonctions principales	Éclairage extérieur design, installation murale, angle réglable
Sécurité	Mise hors tension avant installation, ne pas regarder la source lumineuse allumée, risque d'électrocution
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Source lumineuse et verre non remplaçables, aucune pièce détachée disponible
Informations générales	Utilisation extérieure uniquement, installation par un spécialiste qualifié recommandée

FOIRE AUX QUESTIONS - LF501011 ELRO

Comment installer le projecteur LED Elro LF501011 ?

Coupez l'alimentation. Fixez le support mural à une hauteur de 1,8 à 2,4 m. Connectez le fil marron à la phase, le bleu au neutre et le jaune/vert à la terre. Utilisez un boîtier de montage IP54. Mettez sous tension et vérifiez le fonctionnement.

Puis-je remplacer l'ampoule LED ?

Non, la source lumineuse est un module LED intégré non remplaçable. Le verre avant ne peut pas non plus être changé. En cas de panne, le projecteur doit être remplacé.

Quel est le flux lumineux du LF501011 ?

Le flux lumineux est supérieur à 750 lumens, ce qui correspond à environ 60 W en incandescent.

Le projecteur est-il étanche ?

Oui, il possède un indice de protection IP54, ce qui le protège contre les projections d'eau et la poussière. Il est adapté à une utilisation extérieure, mais pas à une immersion.

Quelle est la température de fonctionnement admissible ?

Le projecteur fonctionne de -10°C à 40°C avec une humidité relative maximale de 95 %. Ne pas l'utiliser en dehors de cette plage.

Puis-je orienter le projecteur ?

Oui, le projecteur peut pivoter verticalement sur un angle allant jusqu'à 90 degrés pour diriger la lumière où vous le souhaitez.

Quelle est la puissance du modèle LF501011 ?

La puissance est de 10 watts, pour une consommation électrique réduite par rapport aux projecteurs traditionnels.

Le câble d'alimentation est-il préinstallé ?

Oui, le câble est préinstallé et mesure 90 cm. Ne le retirez pas, utilisez-le pour le raccordement.

Que faire si la lumière ne s'allume pas ?

Vérifiez que l'alimentation est sous tension et que les branchements sont corrects (phase, neutre, terre). Assurez-vous que l'interrupteur mural fonctionne. Si le problème persiste, contactez un spécialiste.

Est-il possible de connecter plusieurs projecteurs en série ?

La notice ne mentionne pas de branchement en série. Pour des installations multiples, consultez un électricien qualifié.

MODE D'EMPLOI LF501011 ELRO

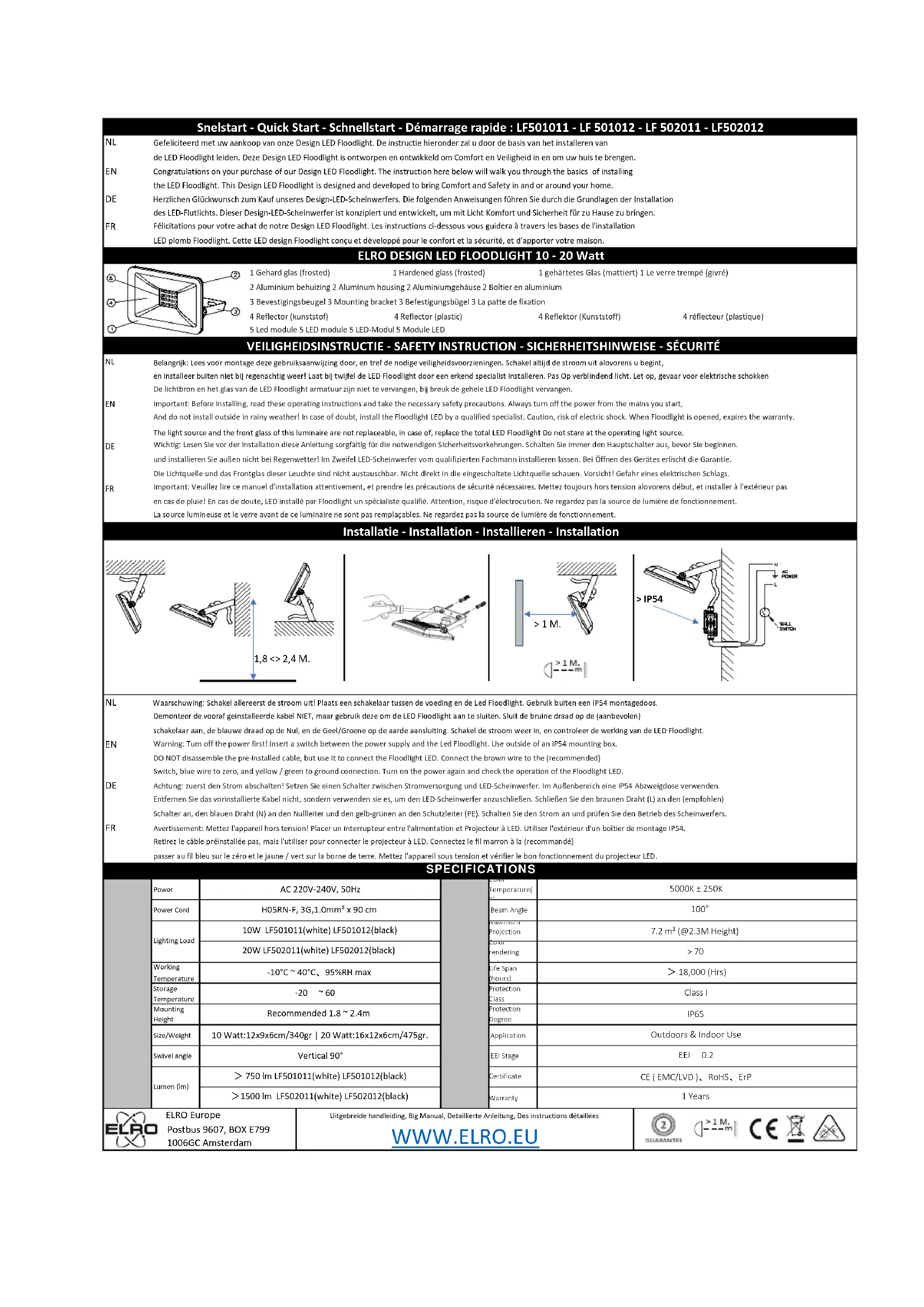

Snelstart - Quick Start - Schnellstart - Démarrage rapide : LF501011 - LF 501012 - LF 502011 - LF502012

FR Félicitations pour votre achat de notre Design LED Floodlight. Les instructions ci-dessous vous guidera à travers les bases de l'installation

LED plomb Floodlight. Cette LED design Floodlight conçu et développé pour le confort et la sécurité, et d'apporter votre maison.

4 réflecteur (plastique)

5 Led module 5 LED module 5 LED-Modul 5 Module LED

VEILIGHEIDSINSTRUCTIE - SAFETY INSTRUCTION - SICHERHEITSHINWEISE - SÉCURITÉ

FR Important: Veuillez lire ce manuel d'installation attentivement, et prendre les précautions de sécurité nécessaires. Mettez toujours hors tension alovorens début, et installer à l'extérieur pas

en cas de pluie! En cas de doute, LED installé par Floodlight un spécialiste qualifié. Attention, risque d'électrocution. Ne regardez pas la source de lumière de fonctionnement.

La source lumineuse et le verre avant de ce luminaire ne sont pas remplaçables. Ne regardez pas la source de lumière de fonctionnement.

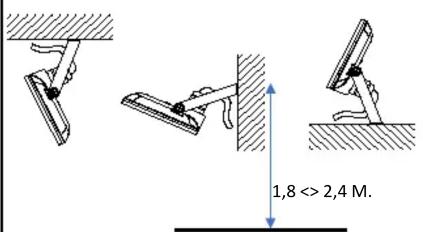

Installatie - Installation - Installieren - Installation

1,8 <> 2,4 M.

> IP54 U AG POWER L WALL SWITCH

FR Avertissement: Mettez l'appareil hors tension! Placer un interrupteur entre l'alimentation et Projecteur à LED. Utiliser l'extérieur d'un boîtier de montage IP54.

Retirez le câble préinstallée pas, mais l'utiliser pour connecter le projecteur à LED. Connectez le fil marron à la (recommandé)

passer au fil bleu sur le zéro et le jaune / vert sur la borne de terre. Mettez l'appareil sous tension et vérifier le bon fonctionnement du projecteur LED.

SPECIFICATIONS

Power	AC 220V-240V, 50Hz
Power Cord	H05RN-F, 3G,1.0mm ^2 x 90 cm
Lighting Load	10W LF501011(white) LF501012(black)
	20W LF502011(white) LF502012(black)
Working Temperature	-10°C ~ 40°C、95%RH max
Storage Temperature	-20 ~ 60
Mounting Height	Recommended 1.8 ~ 2.4m
Size/Weight	10 Watt:12x9x6cm/340gr | 20 Watt:16x12x6cm/475gr.
Swivel angle	Vertical 90°
Lumen (lm)	>750 lm LF501011(white) LF501012(black)
	>1500 lm LF502011(white) LF502012(black)
