LF502011P - Éclairage ELRO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED avec détecteur de mouvement PIR
Marque	ELRO
Modèle	LF502011P
Puissance	20 W
Tension d'alimentation	AC 220 V - 240 V, 50 Hz
Température de couleur	5000 K ± 250 K (lumière blanche neutre)
Flux lumineux	> 1500 lm
Angle de détection	Jusqu'à 110° (à 20 °C, humidité 85 %)
Distance de détection	Jusqu'à 6 m (à 20 °C, humidité 85 %)
Angle orientable	Vertical 90°
Indice de protection	IP54 (résistant aux intempéries)
Classe de protection	Classe I (nécessite mise à la terre)
Matériau du boîtier	Aluminium
Dimensions (L × l × h)	16 × 15 × 6 cm
Poids	475 g
Température de fonctionnement	-10 °C à 40 °C
Durée de vie des LED	> 18 000 heures
Hauteur de montage recommandée	1,8 m à 2,4 m
Utilisation	Intérieur et extérieur
Certifications	CE, RoHS, ErP
Garantie	2 ans
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Mettre l'appareil hors tension avant toute intervention. Installation par un électricien qualifié recommandée.
Pièces détachées et réparabilité	Contactez le service client ELRO pour les pièces détachées.

FOIRE AUX QUESTIONS - LF502011P ELRO

Comment installer le projecteur ELRO LF502011P ?

Coupez l'alimentation électrique. Fixez le support mural à l'aide des vis fournies. Branchez les fils : le fil marron sur la phase (L), le fil bleu sur le neutre (N) et le fil jaune/vert sur la terre (PE). Montez le projecteur sur le support et réglez l'angle. Remettez l'alimentation. Consultez le schéma de la notice pour plus de détails.

Quelle est la portée du détecteur de mouvement ?

La portée peut atteindre 6 mètres dans des conditions standard (20 °C, humidité 85 %). L'angle de détection est de 110°. La portée peut diminuer par temps chaud ou froid.

Pourquoi le projecteur s'allume-t-il intempestivement ?

Cela peut être dû à des sources de chaleur (climatisation, animaux), des mouvements d'arbres ou une sensibilité trop élevée. Vérifiez l'orientation du détecteur et éloignez les sources de chaleur. Si le problème persiste, réduisez la sensibilité (non réglable sur ce modèle) ou installez un déflecteur.

Puis-je utiliser ce projecteur à l'intérieur ?

Oui, l'ELRO LF502011P convient à une utilisation en intérieur comme en extérieur. Son indice IP54 le protège de la pluie et de la poussière, mais évitez une exposition directe à l'eau sous pression.

Comment régler le temps d'éclairage après détection ?

Le temps d'éclairage est prédéfini à environ 8 secondes (mode test) ou 8 minutes en mode normal. Il n'est pas réglable. Le détecteur passe en mode nuit automatiquement après 5 secondes d'obscurité.

Quelle hauteur de montage est recommandée ?

La hauteur de montage recommandée est comprise entre 1,8 m et 2,4 m pour une détection optimale. À 2 m de hauteur, la détection au sol est maximale.

Que faire si le projecteur ne s'allume pas ?

Vérifiez d'abord que l'alimentation est bien connectée et que l'interrupteur est allumé. Assurez-vous que le détecteur n'est pas obstrué. Testez le projecteur en mode test (si disponible). Si rien ne fonctionne, contactez le service client ELRO.

Le détecteur fonctionne-t-il de jour ?

Non, le détecteur est conçu pour fonctionner uniquement de nuit. Il intègre un capteur de luminosité qui désactive la détection en plein jour. En mode test, il peut fonctionner en journée pendant quelques secondes.

Comment nettoyer le projecteur ?

Nettoyez le boîtier et le verre avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Débranchez l'appareil avant tout nettoyage.

Quelle est la durée de vie des LED ?

Les LED ont une durée de vie estimée à plus de 18 000 heures (soit environ 6 ans pour une utilisation de 8 heures par jour). Passé ce délai, la luminosité peut diminuer progressivement.

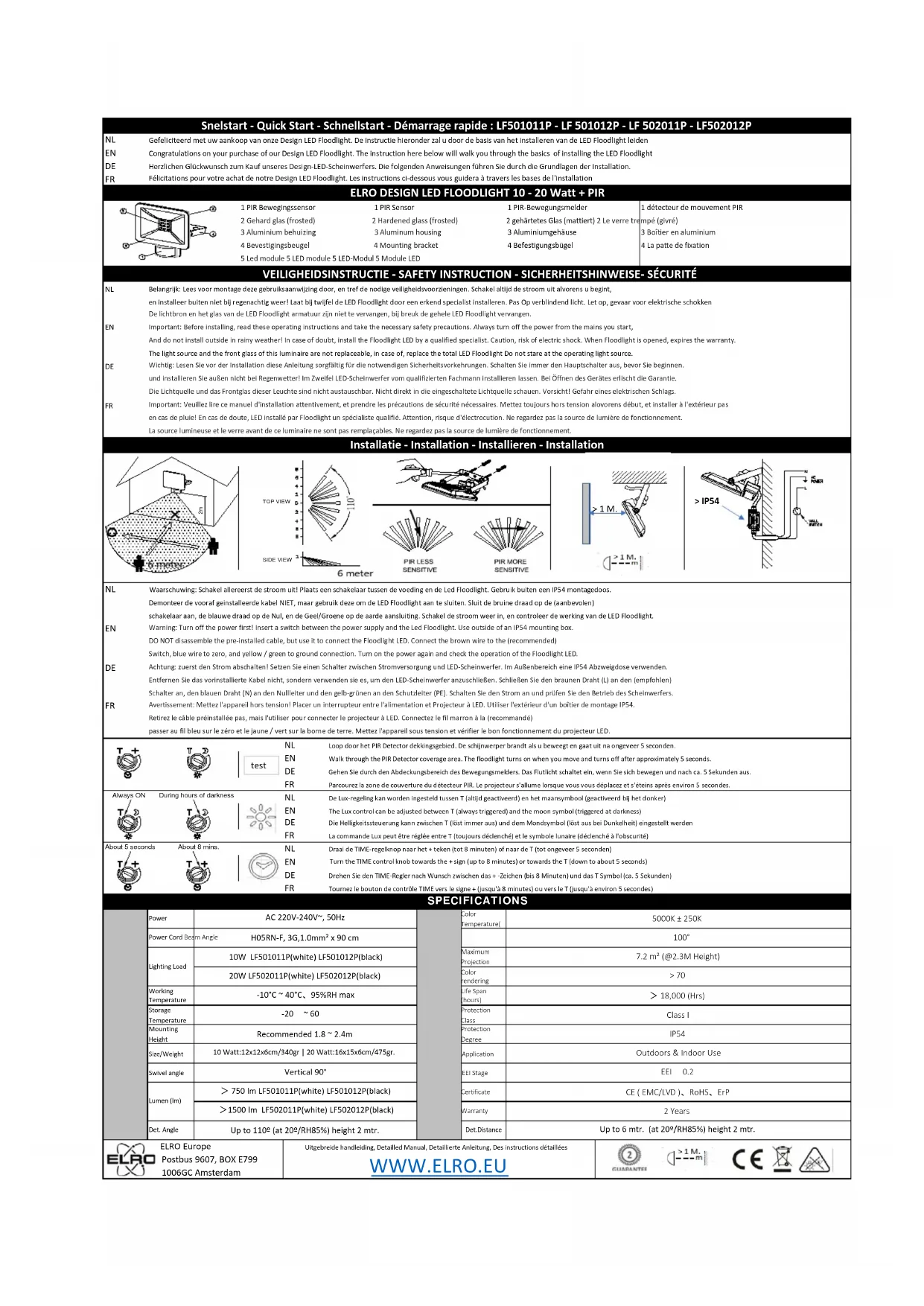

MODE D'EMPLOI LF502011P ELRO

Détecteur de mouvement PIR (gel) 3 Boîtier en aluminium 4 La patte de fixation

Avertissement: Mettez l'appareil hors tension. Placer un interrupteur entre l'alimentation et le projecteur à LED. Utiliser l'extérieur d'un boîtier de montage IP54.

Retirez le câble préinstallé, mais utilisez-le pour connecter le projecteur à LED. Connectez le fil marron à la (recommandée)

Passez au fil bleu sur le zéro et le jaune / vert sur la borne de terre. Mettez l'appareil sous tension et vérifiez le bon fonctionnement du projecteur LED.

test

Loop

corh

PIR Dc

ctor

king

bied.

schij

serpe

randt

sub

gaat

naon

over 5 s#

nden

Always ON

heures d'obscurité

rays

and 11

at da

ncss)

About 5 seconds

About 8 min

SPECIFICATIONS
	Power	AC 220V-240V", 50Hz		Color Temperature	5000K ± 250K
	Power Cord Re.	H05RN-F, 3G,1.0mm² x 90 cm			100°
	Lighting Load	10W LF501011P(white) LF501012P(black)		Maximum Projection	7.2 m² (@2.3M Height)
		20W LF502011P(white) LF502012P(black)		Color Rendering	>70
	Working Temperature	-10°C ~ 40°C, 95%RH max		Life Scan (hours)	>18,000 (Hrs)
	Storage Temperature	-20 ~ 60		Protection Class	Class I
	Mounting Height	Recommended 1.8 ~ 2.4m		Protection Degree	IP54
	Size/Weight	10 Watt:12x12x6cm/340gr | 20 Watt:16x15x6cm/475gr.		Application	Outdoors & Indoor Use
	Swivel angle	Vertical 90°		EEI Stage	EEI 0.2
	lumen (lm)	>750 lm LF501011P(white) LF501012P(black)		Certificate	CE (EMC/LVD), RoHS, ErP
		>1500 lm LF502011P(white) LF502012P(black)		Warranty	2 Years
	Det. Angle	Up to 110° (at 20°/RH85%) height 2 mtr.		Det. Distance	Up to 6 mtr. (at 20°/RH85%) height 2 mtr.
ELRO Europe Postbus 9607, BOX E799 1006GC Amsterdam			Ultracorde handleiding, Detailed Manual, Deteillerte Anleitung, Des instructions détaillées WWW.ELRO.EU		>1 M. CHAIRANTE S CE
