AP55PR11 - Système d'alarme ELRO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de mouvement PIR sans fil
Marque	Elro
Modèle	AP55PR11
Alimentation	Batterie 9 V (type 6LR61, non incluse)
Technologie de détection	Infrarouge passif (PIR) avec compensation de température
Portée de détection maximale	12 mètres (ajustable)
Angle de détection	90° (typique)
Réglage de sensibilité	Oui, par commutateur DIP (haute/basse)
Code maison réglable	Oui, via commutateurs DIP SW2 (8 positions)
Nombre de zones configurables	Jusqu'à 10 zones (réglage par SW3)
Mode test	Oui, activé via commutateur DIP 4 de SW3
Délai entre déclenchements	2 minutes (en mode normal)
Compatibilité	Système d'alarme Elro PRO 10 Zones AP5500
Installation	Murale, dans un coin de pièce recommandé
Protection contre les fausses alarmes	Oui, détection des perturbations (insectes, air chaud)
Entretien	Nettoyage avec un chiffon doux et sec ; éviter produits chimiques
Sécurité	Ne pas exposer à la lumière directe du soleil, aux sources de chaleur ou aux ventilateurs
Pieces détachées	Batterie 9 V remplaçable
Informations générales	Notice disponible sur notice-facile.com

FOIRE AUX QUESTIONS - AP55PR11 ELRO

Comment installer le capteur de mouvement AP55PR11 ?

Percez les trous de fixation dans le couvercle arrière, utilisez-le comme gabarit pour marquer le mur, puis fixez-le. Veillez à installer le capteur dans un coin de la pièce pour une détection optimale.

Comment appairer le capteur avec le panneau d'alarme AP5500 ?

Assurez-vous que le code maison (SW2) correspond à celui de la télécommande. Ensuite, dans le panneau, allez dans ZONE SETTING et attribuez le numéro de zone défini sur le capteur (SW3).

Comment régler la sensibilité du détecteur ?

Le commutateur DIP 5 de SW3 permet de choisir entre sensibilité haute (ON) et basse (OFF). La haute sensibilité est recommandée ; passez en basse en cas de fausses alarmes fréquentes.

Quelle pile utiliser et comment la changer ?

Utilisez une batterie 9 V (type 6LR61). Ouvrez le boîtier, insérez la pile en respectant la polarité, puis refermez. La durée de vie est d'environ 1 an selon l'utilisation.

Comment tester le capteur ?

Mettez le commutateur DIP 4 de SW3 sur ON (mode test). Le capteur envoie un signal à chaque détection. Après le test, remettez-le sur OFF pour le mode normal.

Pourquoi mon capteur déclenche-t-il des fausses alarmes ?

Vérifiez que le capteur n'est pas exposé à une source de chaleur, à la lumière directe du soleil ou à un ventilateur. Réduisez la sensibilité via le commutateur DIP 5 de SW3 si nécessaire.

Quelle est la portée de détection maximale ?

La portée est ajustable jusqu'à 12 mètres. Vous pouvez orienter le PCB vers le haut ou le bas pour modifier la couverture.

Comment choisir la zone de détection ?

Les commutateurs DIP 1, 2 et 3 de SW3 permettent de définir le numéro de zone (1 à 10). Consultez le tableau en haut de la notice pour les combinaisons, puis marquez le numéro de zone sur le capteur.

Le capteur peut-il être utilisé à l'extérieur ?

Non, le capteur est conçu pour un usage intérieur uniquement. N'installez pas dans une maison d'été ou en extérieur.

Comment éviter que les animaux déclenchent le capteur ?

Évitez que les animaux aient accès à la zone protégée. Installez le capteur en hauteur et orientez-le de manière à éviter les zones de passage des animaux.

MODE D'EMPLOI AP55PR11 ELRO

Le capteur de mouvement PIR AP55PR11 est conçu pour un usage avec le SYSTÈME D'ALARME ELRO PRO 10 ZONES AP5500.

Capteur de mouvement PIR:

Les capteurs PIR sont destinés à détecter des mouvements.

Insérer la batterie de 9 volt. Le PIR va s'échauffer pendant 2-3 minutes. L'ampoule LED va clignoter pendant le temps d'échauffement. Une fois fini, l'ampoule LED s'éteint. D'abord, contrôlez le code maison : SW2; commutateurs 1-8 (doivent correspondre à la télécommande). Vous pouvez installer les détecteurs à travers toute votre maison en la divisant dans des zones. Vous pouvez choisir les zones le détecteur PIR va surveiller en mettant les commutateurs DIP 1, 2 et 3 (de SW3; commutateurs 1-5) dans les positions montrés dans le tableau en haut. Marquez le nombre de zone au PIR. Pour le mode test, mettez le commutateur DIP 4 de SW3 dans la position « On ». N'oubliez pas de le remettre dans la position « OFF » après le test. Testez le PIR dans le mode test. Dans le mode normal, le PIR va envoyer un nouveau signale que 2 minutes après avoir être déclenché.

Le détecteur PIR comporte un détecteur de fausse alarme pour éviter que le détecteur soit déclenché par exemple par des insectes ou la température d'air. Nous recommandons une haute sensitivité mais en cas de plusieurs fausses alarmes, vous pouvez mettre le commutateur DIP 5 de SW3 dans la position « OFF » : faible sensibilité !

Installer le détecteur de mouvement PIR :

Évitez que vos animaux aient accès à une zone protégée par un détecteur PIR ! N'installez le détecteur pas en face d'une fenêtre laissant entrer de la lumière de soleil directement. Le détecteur ne peut pas être installé dans une maison d'été. Évitez que le détecteur soit exposé à un ventilateur. Ne placez le détecteur pas directement au-dessus d'une source de chaleur (p.ex.: feu, radiateur, chaudière). Si possible, installez le détecteur dans un coin de la pièce pour que le chemin d'un intrus coupe le modèle de détection. Le PIR peut mieux détecter les mouvements qui le passent que les mouvements qui lui approchent.

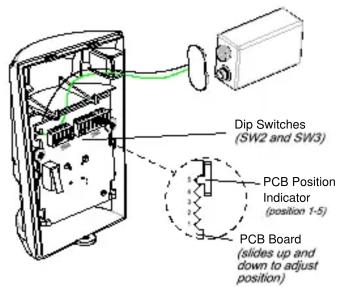

Percez les trous de fixation dans le couvercle arrière avec beaucoup de soin (figure A). Utilisez le couvercle arrière comme modèle et marquez le positon des trous au mur. Installez le couvercle arrière au mur. La zone de détection est ajustable jusqu'à 12 mètres, vous pouvez bouger le PCB vers le haut ou vers le bas. Vérifiez de nouveau que le commutateur DIP 4 de SW3 (commutateurs 1-5) se trouve dans la position « OFF ». Dans le mode test, le PIR envoie un signal après chaque déclenchement. Dans le mode régulier, après avoir être déclenché, le PIR va pauser pendant 2 minutes avant de se déclencher de nouveau. Ceci aide à économiser de la batterie.

Programmation du panneau d'alarme :

Appuyez ???? (???? Est le mot de passe standard), l'écran affiche 1. USER SETUP.

1. USER SETUP. Appuyez jusqu'à ce que l'écran affiche : 3. ZONE SETTING. Maintenant vous pouvez choisir :

Installation zones (Z1-10); insérez le numéro de zone que vous avez défini dans le détecteur PIR!

Nom	No Name	Vous pouvez choisir un nom de pièce ou simplement garder « no name ».
Type	Intruder	Détecteur normal va être « intrus ».
Sortie définitive	OFF	Éteint
Carillon	OFF	Éteint
Délais d'entrée Zone 1Zone 2-10	ON, 30sOFF	Dépendant du fait que vous passeza pièce en sortant ou pas !
Part-Arm 1 (armement partiel)	OFF	Voulez-vous armer ce détecteur dans le modePARM1 ?
Part-Arm 2 (armement partiel)	OFF	Voulez-vous armer ce détecteur dans le modePARM2 ?
Mode passage	OFF	Éteint

Après avoir fini, vous pouvez sortir le mode d'installation en appuyant ESC jusqu'à ce que l'écran affiche : DISARM READY.

Pour plus d'informations concernant le ELRO 10-ZONE PRO ALARM SYSTEM AP5500 visitez www.elro.eu
