Type de produit	Capteur d'ouverture porte/fenêtre sans fil
Marque	ELRO
Modèle	AP55MA11
Compatibilité	Système d'alarme ELRO PRO AP5500 (10 zones)
Alimentation	Pile lithium (type CR123A ou équivalent, non fournie)
Autonomie de la pile	Environ 1 à 2 ans selon utilisation
Type de capteur	Magnétique (détecteur + aimant)
Portée de détection	Distance maximale entre aimant et détecteur : 10 mm
Fréquence de transmission	433 MHz (estimation)
Zone réglable	Zones 1 à 6 via DIP switches (DIP 9-11)
Code maison	Réglable via DIP switches 1-8, identique au PIR et télécommande
Fonctions principales	Détection d'ouverture de porte/fenêtre, transmission sans fil au panneau d'alarme
Montage	Adhésif double face ou vis fournies
Température de fonctionnement	-10°C à 50°C
Dimensions (détecteur)	Environ 30 x 20 x 12 mm
Dimensions (aimant)	Environ 20 x 12 x 8 mm
Poids total	Environ 30 g (avec pile)
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Vérifier la pile périodiquement.
Sécurité	Utilisation uniquement avec le système d'alarme ELRO PRO AP5500. Code maison réglable pour éviter les interférences.
Pièces détachées et réparabilité	Pile remplaçable. Pièces non réparables par l'utilisateur.
Garantie	2 ans (estimation, vérifier la notice du système)

FOIRE AUX QUESTIONS - AP55MA11 ELRO

Comment installer le capteur porte/fenêtre AP55MA11 ?

Fixez le détecteur sur le cadre fixe à l'aide du ruban adhésif ou des vis fournies. Fixez l'aimant sur la partie mobile (porte ou fenêtre), en face du détecteur. Assurez-vous que l'écart entre l'aimant et le détecteur est inférieur à 10 mm et que les flèches de repérage sont alignées.

Quel type de pile utilise le capteur AP55MA11 ?

Le capteur utilise une pile lithium de type CR123A (non incluse). Insérez-la en respectant la polarité après avoir ouvert le boîtier.

Comment programmer la zone du capteur AP55MA11 ?

Utilisez les DIP switches 9, 10 et 11 à l'intérieur du capteur pour sélectionner la zone (1 à 6). Reportez-vous au tableau de la notice : par exemple, Zone 1 = OFF/OFF/OFF, Zone 2 = OFF/OFF/ON, etc.

Comment associer le capteur au panneau d'alarme AP5500 ?

Après avoir configuré les DIP switches (code maison et zone), mettez le panneau en mode programmation (USER SETUP > ZONE SETTING). Entrez le numéro de zone correspondant et paramétrez les options (type, délai, etc.). Terminez par ESC jusqu'à 'DISARM READY'.

Que faire si le capteur ne déclenche pas l'alarme ?

Vérifiez la pile, l'alignement aimant/détecteur (espace <10 mm), le réglage des DIP switches (code maison identique au panneau) et la zone programmée dans le panneau. Testez la portée en vous approchant du panneau.

Le capteur peut-il être utilisé avec d'autres systèmes d'alarme ?

Non, le AP55MA11 est spécifiquement conçu pour fonctionner avec le système d'alarme ELRO PRO AP5500. Il utilise un protocole propriétaire.

Le capteur est-il résistant aux intempéries ?

Ce capteur est conçu pour une utilisation en intérieur ou semi-extérieur protégé. Il n'est pas étanche et ne doit pas être exposé à la pluie ou à l'humidité directe.

Comment changer la pile du capteur AP55MA11 ?

Ouvrez le boîtier du détecteur en faisant levier doucement. Retirez l'ancienne pile et insérez une nouvelle pile CR123A en respectant les polarités. Refermez le boîtier. Le capteur se réinitialise automatiquement.

Quelle est la portée de transmission du capteur ?

La portée sans fil est d'environ 50 à 100 mètres en champ libre, mais peut être réduite par les murs et les obstacles. Assurez-vous que le capteur se trouve dans la portée du panneau de contrôle.

Comment tester le fonctionnement du capteur ?

Après installation, mettez le panneau en mode test (reportez-vous à la notice du AP5500). Ouvrez la porte ou la fenêtre et vérifiez que le panneau signale l'ouverture. Si le panneau ne réagit pas, vérifiez les réglages et la pile.

MODE D'EMPLOI AP55MA11 ELRO

INTRODUCTION capteur porte/fenêtre ELRO PRO AP55MA11:

Le capteur porte/fenêtre ELRO PRO AP55MA11 est conçu à être utilisé avec le SYSTÈME D'ALARME 10-ZONES ELRO PRO AP5500. Le capteur magnétique est constitué de deux pièces ; un détecteur et un aimant. Ils sont conçus à être monté à des portes ou des fenêtres avec l'aimant toujours monté au cadre mobile.

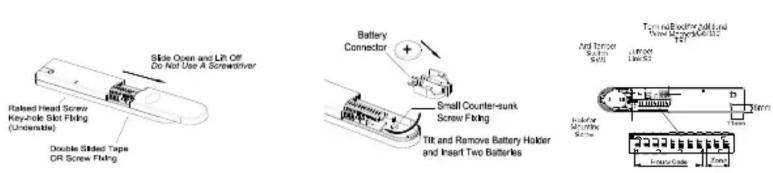

Ouvrez le capteur, enlevez le contact et insérez la batterie ! Vérifiez le code maison ; identique au PIR et télécommande DIP 1-8 de 1-12. Sélectionnez la zone que vous désirez : réglez DIP 9-11 comme montré en bas. Marquez le nombre de zone à l'aimant.

Montage du détecteur porte/fenêtre PRO:

Choisissez les portes/fenêtres à protéger en fixant les aimants (normalement la porte arrière et la porte d'entrée). Des détecteurs additionnels peuvent être ajoutés, en cas de besoin, à d'autres portes vulnérables (p.ex. garage, porte de terrasse). Rassurez-vous que la position du capteur soit bien dans la portée du panneau de contrôle (referez-vous à « Tester le Panneau de Contrôle & Télécommande »). Enlevez le support de batteries et fixez le capteur au cadre fixe avec du ruban adhésif ou des vis. Fixez l'aimant au cadre mobile de la porte/fenêtre, en face du capteur. Rassurez-vous que l'aimant et le capteur sont montés en parallèle, l'espace entre l'aimant et le capteur est plus petit que 10mm et que la flèche sur l'aimant pointe vers et est alignée avec tiret qui se trouve au capteur.

	DIP 9	DIP 10	DIP 11
Zone 1	OFF	OFF	OFF
Zone 2	OFF	OFF	ON
Zone 3	OFF	ON	OFF
Zone 4	OFF	ON	ON
Zone 5	ON	OFF	OFF
Zone 6	ON	OFF	ON

Programmer le panneau d'alarme :

Appuyez, ? ? ? ? (mot de passe standard), l'écran va afficher « 1.USER SETUP. »

1. USER SETUP. Appuyez ⚠️, jusqu'à l'écran affiche « ZONE SETTING ». Maintenant on peut choisir :

Réglage de zones (Z1-10) ; insérez les nombres de zone que vous avez défini capteur porte/fenêtre !

Nom	No Name	Vous pouvez choisir un nom de pièce ou simplement garder « no name ».
Type	Intruder	Détecteur normal va être « intrus ».
Sortie définitive	OFF	Éteint
Carillon	OFF	Éteint
Délais d'entrée Zone 1Zone 2-10	ON, 30sOFF	Dépendant du fait que vous passeza pièce en sortant ou pas !
Part-Arm 1 (armement partiel)	OFF	Voulez-vous armer ce détecteur dans le modePARM1 ?
Part-Arm 2 (armement partiel)	OFF	Voulez-vous armer ce détecteur dans le modePARM2 ?
Mode passage	OFF	Éteint

Après avoir fini, vous pouvez sortir le mode d'installation en appuyant ESC jusqu'à ce que l'écran affiche : « DISARM READY ».

Pour plus d'informations concernant le ELRO 10-ZONE PRO ALARM SYSTEM AP5500 visitez www.elro.eu
