Marque	ELRO
Modèle	AS90PP
Type de produit	Détecteur de mouvement sans fil pour système d'alarme
Alimentation	2 piles AA 1,5 V (DC 3 V)
Consommation en fonctionnement	≤ 40 mA
Consommation en veille	≤ 0,2 µA
Fréquence radio	433,92 MHz
Portée de transmission	Jusqu'à 150 m (sans obstacle)
Angle de détection	110°
Distance de détection	9 m
Immunité aux animaux	Jusqu'à 20 kg
Température de fonctionnement	-10 °C à 50 °C
Humidité maximale	90 % RH (sans condensation)
Dimensions (L x l x h)	99 x 53 x 36 mm
Poids net (sans piles)	67 g
Poids avec piles et support	114 g
Fonctions principales	Détection de mouvement, compensation automatique de température, notification sur smartphone, mode test
Entretien	Changer les piles si la tension est faible (LED rouge) ; tester régulièrement le détecteur via l'application ou la télécommande
Sécurité	Alerte immédiate en cas de mouvement, délai de 5 minutes entre deux détections pour économiser les piles
Pièces détachées et réparabilité	Piles AA, support mural, télécommande AS90RE (optionnelle)
Informations générales	Conforme à la directive RED 2014/53/EU ; recyclage via symbole WEEE

FOIRE AUX QUESTIONS - AS90PP ELRO

Comment associer le détecteur à l'application ?

Retirez la bande plastique des piles pour activer le détecteur. Ouvrez l'application sur votre smartphone, appuyez sur Ajouter des accessoires et sélectionnez Scanner le code QR. Scannez le code QR sur le produit, donnez un nom au détecteur, puis appuyez sur le V bleu pour confirmer.

Que faire si la LED rouge clignote ?

La LED rouge clignote pendant 30 secondes après la mise sous tension : il s'agit d'un autotest. Si elle clignote en cours d'utilisation, cela peut indiquer une batterie faible ou une détection de mouvement. Consultez l'application pour plus de détails.

Comment tester le détecteur de mouvement ?

Placez l'interrupteur B sur la position 5 secondes (mode test). Déplacez-vous devant le détecteur : la LED rouge s'allume brièvement et vous recevez une notification dans l'application. Vous pouvez aussi utiliser la télécommande AS90RE pour déclencher l'alarme. Après test, replacez l'interrupteur B sur 5 minutes pour un usage normal.

Quelle est la différence entre les interrupteurs A et B ?

L'interrupteur A sert à allumer/éteindre le détecteur. L'interrupteur B règle le délai entre deux détections : 5 secondes pour le test, 5 minutes pour un usage quotidien (économie d'énergie).

Combien de temps faut-il attendre entre deux détections ?

En mode normal (interrupteur B sur 5 minutes), après une détection, un délai de 5 minutes est appliqué avant la prochaine détection. Cela évite des alertes répétées et prolonge la durée de vie des piles.

Quelles piles utiliser ?

Utilisez 2 piles AA 1,5 V de type alcaline. N'utilisez pas de piles rechargeables ou usagées. Remplacez les piles lorsque la LED rouge indique une batterie faible.

Quelle est la portée de transmission ?

La portée maximale est de 150 mètres en champ libre (sans obstacle). Les obstacles comme les murs peuvent réduire cette portée.

Le détecteur détecte-t-il les animaux ?

Le détecteur est conçu pour ignorer les animaux de compagnie pesant jusqu'à 20 kg. Les mouvements perpendiculaires à la zone de détection sont les mieux captés.

Que faire en cas de fausse alerte ?

Vérifiez que l'interrupteur B est en position 5 minutes (mode normal). Assurez-vous qu'aucun animal lourd (>20 kg) ou objet en mouvement ne se trouve dans la zone. Testez le détecteur en mode test pour confirmer son bon fonctionnement.

Comment nettoyer le détecteur ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. N'utilisez pas de produits chimiques ou abrasifs. Évitez d'exposer le détecteur à l'humidité excessive.

MODE D'EMPLOI AS90PP ELRO

1. Introduction ...... - 2 -
2. Pairage avec l'application.... - 2 -
3. Interrupteurs A et B ...... - 2 -
4. Test du détecteur de mouvement ...... - 3 -
5. Changer les piles ....- 3 -
6. Données techniques.... - 4 -
7. DoC....-4-
8. Explication des symboles ...... - 4 -

1. Introduction

Le détecteur de mouvement détecte avec précision les différences de température dues à un mouvement dans la zone de détection (1). Vous utilisez un détecteur de mouvement pour surveiller une pièce. Les animaux de compagnie pesant jusqu'à 20 kg ne sont pas détectés. Les mouvements perpendiculaires à la zone de détection sont les plus efficaces (2). La compensation automatique de la température assure un fonctionnement stable. Vous recevez un message d'alerte lorsque la tension de la batterie est trop faible.

2. Pairage avec l'application

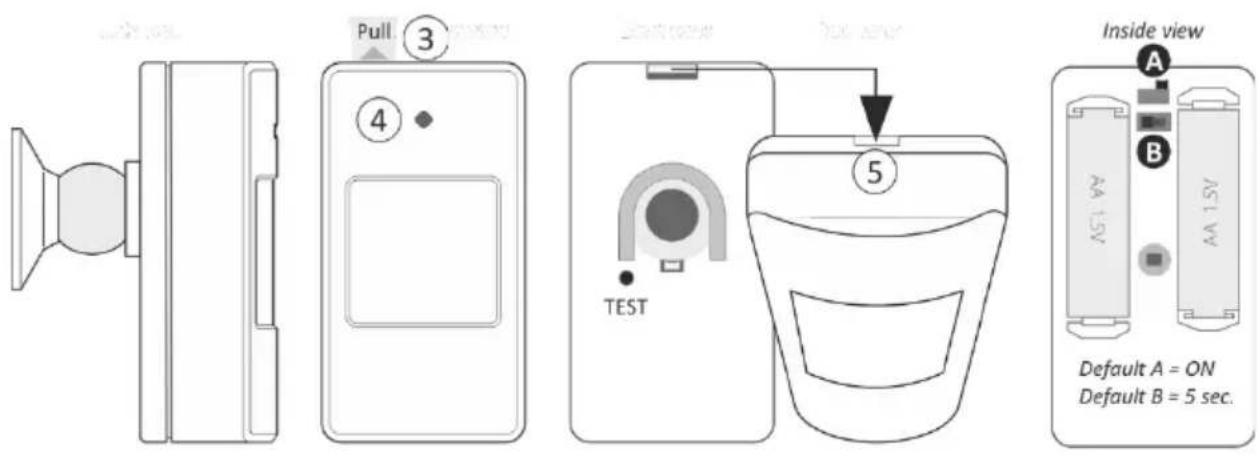

Les piles doivent être activées, retirez la bande plastique (3). Le détecteur de mouvement lance un autotest au cours duquel la LED rouge (4) clignote pendant 30 secondes. Vous pouvez utiliser le bouton TEST situé à l'arrière pour vérifier si le détecteur de mouvement fonctionne lorsque l'alarme est activée.

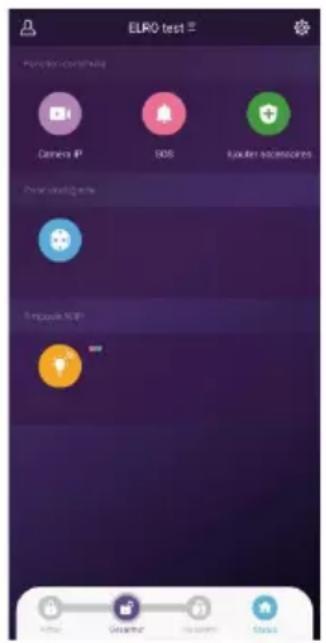

Ouvrez l'application sur votre smartphone, appuyez sur "Ajouter des accessoires" et sélectionnez l'option "Scanner le code QR". Scannez le code QR sur le produit et donnez-lui un nom (de lieu). Enfin, appuyez sur le "V" bleu pour configurer l'émetteur.

3. Interrupteurs A et B

Ces commutateurs sont réglés en usine comme suit :

• Commutateur A (= ON)

Permet d'allumer et d'éteindre le détecteur de mouvement. Ne modifiez la position de l'interrupteur A que si vous n'utilisez pas le détecteur de mouvement pendant un certain temps. Si cette période est de plusieurs mois ou même plus, nous vous recommandons de retirer les piles.

• Commutateur B (= 5 secondes).

La position 5 secondes est la position de test (test de fonctionnement). La position 5 minutes est la position pour un usage quotidien. Modifiez la position de l'interrupteur B après avoir testé le détecteur de mouvement.

4. Test du détecteur de mouvement

Tester un détecteur de mouvement, c'est vérifier dans la pièce qu'il n'y a pas de points morts, c'est-à-dire des endroits où le détecteur de mouvement n'a aucune perception. Il existe 2 options exécutives :

1. Via l'application, réglez la sirène de l'unité de base sur "silence". Après chaque mouvement détecté, le de la fenêtre du détecteur de mouvement, une LED rouge s'allume brièvement et vous recevez un message d'alerte dans l'application.
2. Tenir la télécommande AS90RE dans votre main. Après chaque mouvement détecté, l'alarme se déclenche, éteignez l'alarme (à chaque fois) avec la télécommande et vous recevez un message push dans l'appli.

• Si vous testez le détecteur de mouvement, il doit être en mode test (interrupteur B = 5 secondes).
• Si le détecteur de mouvement semble fonctionner correctement, l'interrupteur doit être en mode normal (interrupteur B = 5 minutes). Ouvrez délicatement le boîtier (5) et placez le commutateur sur le "mode 5 minutes".

Note :

Si un intrus pénètre dans votre maison, cette personne sera immédiatement détectée, ce qui entraînera une notification d'alarme. Après cela, il faut attendre 5 minutes avant qu'une autre détection ait lieu. Cette fonction empêche le détecteur de mouvement de détecter en permanence, ce qui a pour conséquence d'épuiser rapidement les piles.

5. Changer les piles

Ouvrez avec précaution le boîtier (5) du détecteur de mouvement et remplacez les 2 piles "AA 1,5V" par des piles neuves. N'utilisez pas de piles rechargeables ou usagées.

6. Données techniques

Tension de fonctionnement	DC 3V
Piles	2 x AA 1,5 V
Courant de fonctionnement	≤40mA
Courant de veille	≤0,2uA
Fréquence	433.92MHz
Plage de détection	110°
Distance de détection	9m
Poids des animaux d'immunité	20kg
Portée de transmission	Jusqu'à 150m (sans obstacle)
Température	-10°C ~ 50°C
Humidité	90%rh (sans condensation)
Poids	67g (batterie non incluse) 62g (support)114g (batterie incluse)
Dimensions	99 x 53 x 36mm

7. DoC

• Je, ELRO Europe, déclare par la présente que l'équipement radio de type AS90KEA est conforme à la directive 2014/53/EU. Le texte intégral de la déclaration de conformité de l'UE peut être consulté à l'adresse internet suivante : www.elro.eu/compliance.
• Fréquence : 433.9MHz
• Puissance d'émission maximale : -1.223dBm

ELRO Europe | www.elro.eu

Postbus 9607 - Box E800

1006 GC Amsterdam - Pays-Bas

8. Explication des symboles

Recyclage et élimination : Le symbole WEEE signifie que ce produit et les piles doivent être

éliminés séparément des déchets ménagers. Lorsque ce produit a atteint la fin de sa vie utile, apportez-le à un point de collecte désigné près de chez vous pour une élimination ou un recyclage en toute sécurité. Protéger l'environnement et la santé humaine, utiliser les ressources naturelles de manière responsable !

Lisez le manuel avant de l'utiliser et conservez-le pour une utilisation et un entretien ultérieurs.
