Type de produit	Projecteur LED design
Marque	Elro
Modèle	LF502012
Couleur	Noir
Puissance	20 W
Tension d'alimentation	AC 220-240 V, 50 Hz
Flux lumineux	> 1500 lm
Angle d'orientation vertical	90°
Hauteur de montage recommandée	1,8 à 2,4 m
Indice de protection	IP54 (extérieur)
Température de fonctionnement	-10 °C à 40 °C
Température de stockage	-20 °C à 60 °C
Câble d'alimentation	H05RN-F 3G 1,0 mm², 90 cm
Dimensions (L × H × P)	16 × 12 × 6 cm
Poids	475 g
Source lumineuse	LED intégrée non remplaçable
Matériau du boîtier	Aluminium et plastique
Installation	Murale, avec interrupteur extérieur IP54
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de produits abrasifs

FOIRE AUX QUESTIONS - LF502012 ELRO

Comment installer le projecteur LED Elro LF502012 ?

Avant toute installation, coupez l'alimentation électrique. Fixez le projecteur au mur à l'aide du support fourni, à une hauteur de 1,8 à 2,4 m. Utilisez un boîtier de montage IP54 pour l'extérieur. Connectez le fil marron à la phase, le bleu au neutre et le jaune/vert à la terre via un interrupteur extérieur.

Puis-je remplacer l'ampoule du projecteur ?

Non, la source lumineuse est composée de LEDs intégrées non remplaçables. En cas de panne, l'ensemble du projecteur doit être remplacé.

Que faire si le projecteur ne s'allume pas ?

Vérifiez d'abord que l'interrupteur est allumé et que le câble est correctement branché. Assurez-vous que la tension secteur correspond à 220-240 V. Si le problème persiste, contactez un électricien qualifié.

Le projecteur est-il étanche ?

Oui, il possède un indice de protection IP54, ce qui le rend adapté à une utilisation en extérieur. Il résiste aux projections d'eau, mais ne doit pas être immergé.

Quelle est la hauteur de montage recommandée ?

La hauteur de montage recommandée est comprise entre 1,8 et 2,4 mètres pour un éclairage optimal.

Puis-je utiliser un variateur avec ce projecteur ?

Non, ce projecteur n'est pas dimmable. Utilisez-le uniquement avec un interrupteur marche/arrêt standard.

Comment nettoyer le projecteur ?

Débranchez l'alimentation et nettoyez le boîtier et le verre avec un chiffon doux et sec. N'utilisez jamais de nettoyants abrasifs ou de solvants.

Puis-je raccourcir le câble d'alimentation ?

Il est déconseillé de modifier le câble préinstallé. Utilisez-le tel quel pour connecter le projecteur. Si nécessaire, faites appel à un professionnel.

Quelle est la garantie du produit ?

La garantie légale de conformité s'applique. Conservez la preuve d'achat. Pour toute question, contactez le service client Elro.

Puis-je utiliser ce projecteur en intérieur ?

Oui, il peut être utilisé en intérieur, mais son usage principal est extérieur. Assurez-vous de respecter les conditions de température et d'humidité.

MODE D'EMPLOI LF502012 ELRO

Snelstart - Quick Start - Schnellstart - Démarrage rapide : LF501011 - LF 501012 - LF 502011 - LF502012

FR Félicitations pour votre achat de notre Design LED Floodlight. Les instructions ci-dessous vous guidera à travers les bases de l'installation

LED plomb Floodlight. Cette LED design Floodlight conçu et développé pour le confort et la sécurité, et d'apporter votre maison.

4 réflecteur (plastique)

5 Led module 5 LED module 5 LED-Modul 5 Module LED

VEILIGHEIDSINSTRUCTIE - SAFETY INSTRUCTION - SICHERHEITSHINWEISE - SÉCURITÉ

FR Important: Veuillez lire ce manuel d'installation attentivement, et prendre les précautions de sécurité nécessaires. Mettez toujours hors tension alovorens début, et installer à l'extérieur pas

en cas de pluie! En cas de doute, LED installé par Floodlight un spécialiste qualifié. Attention, risque d'électrocution. Ne regardez pas la source de lumière de fonctionnement.

La source lumineuse et le verre avant de ce luminaire ne sont pas remplaçables. Ne regardez pas la source de lumière de fonctionnement.

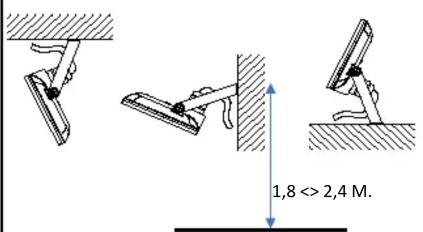

Installatie - Installation - Installieren - Installation

1,8 <> 2,4 M.

> IP54 U AG POWER L WALL SWITCH

FR Avertissement: Mettez l'appareil hors tension! Placer un interrupteur entre l'alimentation et Projecteur à LED. Utiliser l'extérieur d'un boîtier de montage IP54.

Retirez le câble préinstallée pas, mais l'utiliser pour connecter le projecteur à LED. Connectez le fil marron à la (recommandé)

passer au fil bleu sur le zéro et le jaune / vert sur la borne de terre. Mettez l'appareil sous tension et vérifier le bon fonctionnement du projecteur LED.

SPECIFICATIONS

Power	AC 220V-240V, 50Hz
Power Cord	H05RN-F, 3G,1.0mm ^2 x 90 cm
Lighting Load	10W LF501011(white) LF501012(black)
	20W LF502011(white) LF502012(black)
Working Temperature	-10°C ~ 40°C、95%RH max
Storage Temperature	-20 ~ 60
Mounting Height	Recommended 1.8 ~ 2.4m
Size/Weight	10 Watt:12x9x6cm/340gr | 20 Watt:16x12x6cm/475gr.
Swivel angle	Vertical 90°
Lumen (lm)	>750 lm LF501011(white) LF501012(black)
	>1500 lm LF502011(white) LF502012(black)
