LT351012P - Éclairage ELRO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED à détecteur de mouvement
Marque	ELRO
Modèle	LT351012P
Alimentation	AC 220-240 V / 50 Hz
Puissance totale	20 W (2 x 10 W)
Puissance en veille	0,5 W
Type de LED	Cree
Température de couleur	5000 K
Flux lumineux	1550 lumens
Angle du faisceau	Max 80°

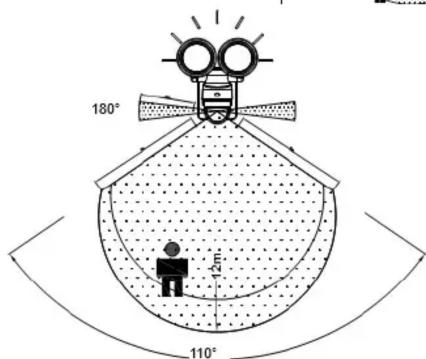

Angle de détection	Jusqu'à 180° à 2 m de hauteur
Portée de détection	Jusqu'à 12 m à 2 m de hauteur
Hauteur de montage recommandée	2 m
Réglage de durée	5 secondes - 12 minutes
Réglage de luminosité (LUX)	30 - 200 Lux
Modes de fonctionnement	Test, Automatique, Outrepassage manuel
Indice de protection	IP44
Classe de protection	Classe II
Température de fonctionnement	-10 °C à +40 °C
Angle de pivotement du détecteur	45° gauche/droite, 35° bas
Angle de pivotement du projecteur	45° gauche/droite, 37,5° bas
Durée de vie LED	Jusqu'à 30 000 heures
CRI	>70
Sécurité	Ne pas installer sous la pluie. Couper l'alimentation avant installation. Utiliser des câbles HO5RNF. Éloigner les objets illuminés d'au moins 0,5 m.
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.

FOIRE AUX QUESTIONS - LT351012P ELRO

Comment installer le projecteur ?

Pour une performance optimale, installez le projecteur à 2 m de hauteur sur un mur régulier. Évitez de diriger le détecteur vers des sources de chaleur (climatisation, chauffage) ou des arbres. Coupez l'alimentation avant l'installation et utilisez des câbles HO5RNF avec une bouée d'égouttage.

Comment régler la durée d'allumage après détection ?

Tournez le bouton DUREE (TIME) pour régler la durée entre 5 secondes et 12 minutes. En mode test, réglez sur la position TEST pour une activation temporaire.

Comment régler la sensibilité à la lumière ambiante ?

Utilisez le bouton LUX pour définir le niveau de luminosité auquel le capteur s'active. Réglable de 30 à 200 Lux. Par exemple, réglez sur 30 Lux pour une activation uniquement dans l'obscurité totale.

Comment effectuer un test de détection ?

Tournez les régleurs LUX et DUREE en sens inverse des aiguilles d'une montre jusqu'à la position TEST. Allumez l'interrupteur. La lampe s'allume pendant 1 minute d'échauffement, puis s'éteint. Passez devant le capteur pour vérifier qu'elle s'allume.

Puis-je allumer la lumière manuellement sans détection de mouvement ?

Oui, activez le mode outrepassage manuel : allumez et éteignez l'interrupteur mural deux fois en 4 secondes. La lampe reste allumée 4 à 6 heures, puis repasse en mode automatique.

Que faire si la lumière reste allumée en permanence ?

Vérifiez que le mode outrepassage manuel n'est pas activé. Sinon, éteignez l'interrupteur mural pendant au moins 10 secondes pour revenir en mode automatique. Assurez-vous également que le réglage LUX est approprié (pas trop élevé en journée).

Quelle est la hauteur de montage recommandée ?

La hauteur recommandée est de 2 mètres pour une détection optimale (angle de 180° et portée jusqu'à 12 m).

Le projecteur peut-il être utilisé en extérieur ?

Oui, il est classé IP44 (protégé contre les projections d'eau), mais ne l'installez pas directement sous la pluie. Utilisez une bouée d'égouttage pour éviter l'entrée d'eau par le câble.

Comment nettoyer le projecteur ?

Utilisez un chiffon sec et doux pour nettoyer le boîtier et les LED. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager le revêtement.

Quelle est la consommation en veille ?

La consommation en veille est très faible, seulement 0,5 watt.

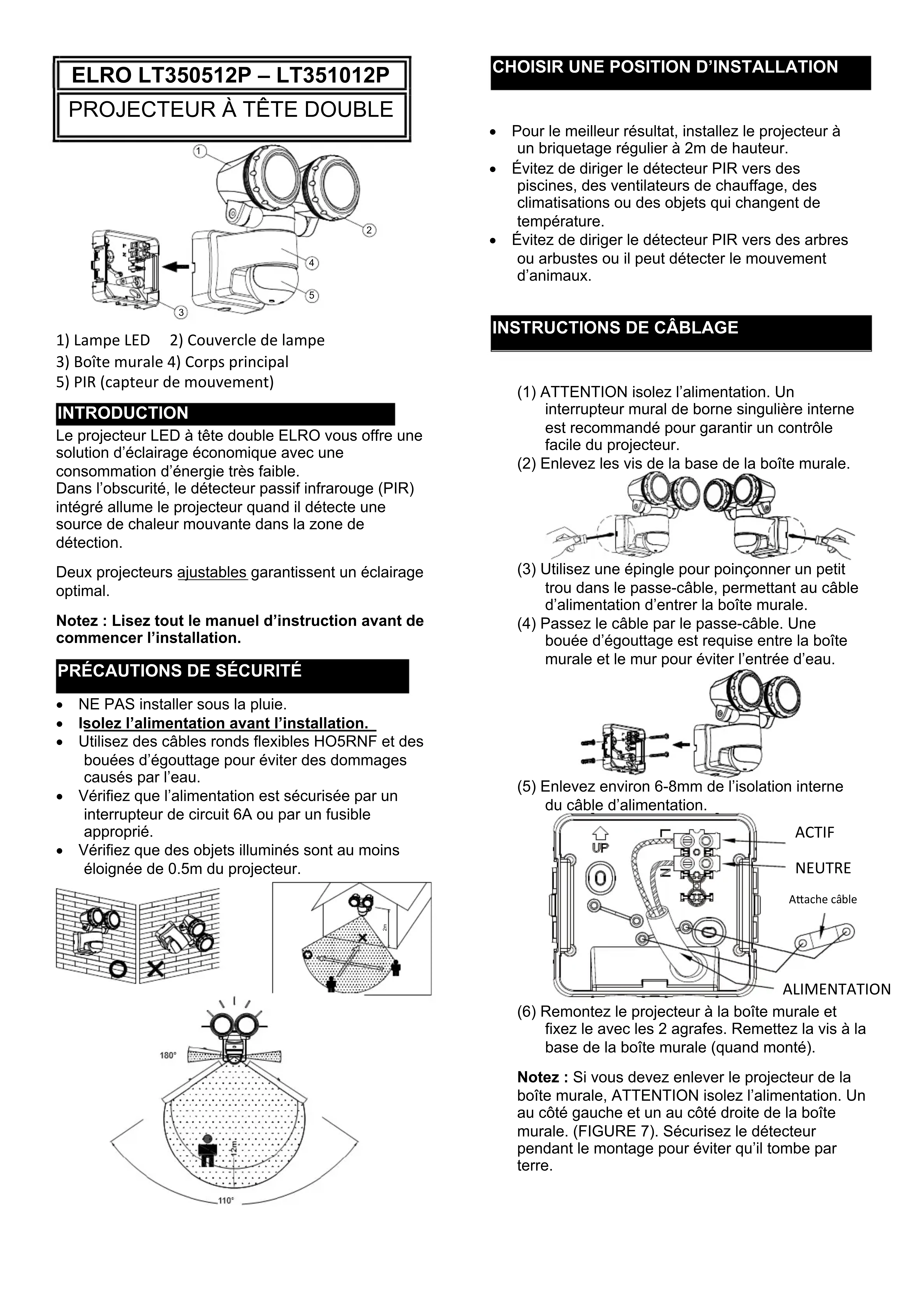

MODE D'EMPLOI LT351012P ELRO

1) Lampe LED 2) Couvercle de lampe
3) Boite murale 4) Corps principal
5) PIR (capteur de mouvement)

INTRODUCTION

Le projecteur LED à tête double ELRO vous offre une solution d'éclairage économique avec une consommation d'énergie très faible.

Dans l'obscurité, le détecteur passif infrarouge (PIR) intégré allume le projecteur quand il détecte une source de chaleur mouvante dans la zone de détction.

Deux projecteurs ajustables garantissant un éclairage optimal.

Notez : Lisez tout le manuel d'instruction avant de commencer l'installation.

PRECAUTIONS DE SECURITE

• NE PAS installer sous la pluie.
• Isolez l'alimentation avant l'installation.
  Utilisez des cables ronds flexibles HO5RNF et des bouées d'égoutage pour éviter des dommages causés par l'eau.
• Vérifiez que l'alimentation est sécurisée par un interrupteur de circuit 6A ou par un fusible approprié.
• Vérifiez que des objets illuminés sont au moins éloignée de 0.5m du projecteur.

CHOISIR UNE POSITION D'INSTALLATION

• Pour le meilleur résultat, installez le projecteur à un briquetage régulier à 2m de hauteur.
• Évitez de diriger le détecteur PIR vers des piscines, des ventilateurs de chauffage, des climatisations ou des objets qui changent de température.
• Evitez de diriger le détecteur PIR vers des arbres ou arbustes ou il peut détecter le mouvement d'animaux.

INSTRUCTIONS DE CÂBLAGE

(1) ATTENTION isolez l'alimentation. Un interrupteur mural de borne singulière interne est recommendé pour garantir un contrôle facile du projecteur.
(2) Enlevez les vis de la base de la boîte murale.

(3) Utilisez une épingle pour poinconner un petit trou dans le passé-câble, permettant au cable d'alimentation d'entrée la boîte murale.
(4) Passez le cable par le passe-cable. Une bouée d'égoutage est requise entre la boîte murale et le mur pour éviter l'entrée d'eau.

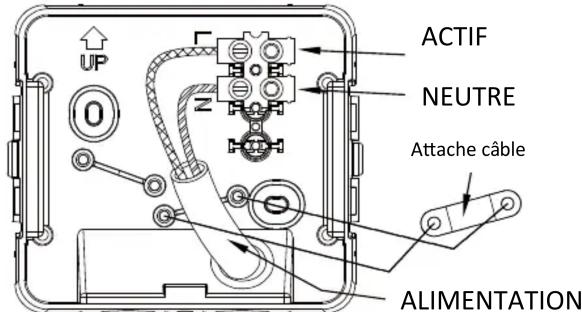

(5) Enlevez environ 6-8mm de l'iso1ation interne du cable d'alimentation.

(6) Remontez le projecteur à la boîte murale et fixez le avec les 2 agrafes. Remettez la vis à la base de la boîte murale (quand monté).

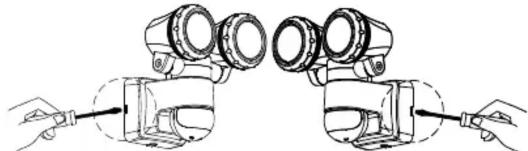

Notez: Si vous doivent enlever le projecteur de la boîte murale, ATTENTION isolez l'alimentation. Un au côté gauche et un au côté croite de la boîte murale. (FIGURE 7). Sécurise le détecteur pendant le montage pour éviter qu'il tombe par terre.

AJUSTEMENTS

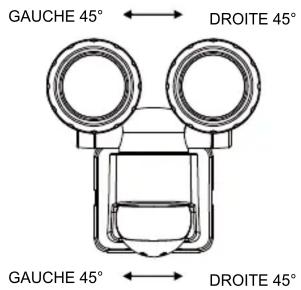

Les têtes du projecteur LED et le détecteur PIR peuvent être ajustés verticalément et horizontallyment.

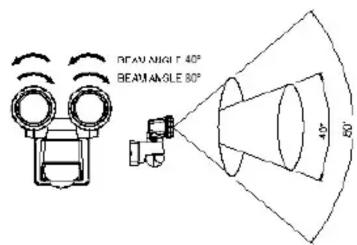

L'angle des rayons du projeteur LED peut être ajusté en tournant les couvercles qui couvrent les LED des projecteurs.

(1) MODE TEST

• Tournez les régleur LUX et de l'heure dans les sens opposé des aiguilles jusqu'à bout - la position TEST.

• Allumez l'interrupteur au mur. La lampe s'échauffe pendant 1 minute. Pendant ce temps d'échauffement la lampe reste allumée.
• Passez la zone de détention. La lampe s'allume quand vous rougez et s'eteint quand vous vous arrêtez.
• Pour une zone de détction plus petite, orientez le capteur vers le bas; pour une zone de détction plus grande, orientez le capteur vers le haut.

(2) RÉGLAGE DE DURÉE

Le réglage de DUREE contrôle la durée pendant la lampe est allumée après une détction de mouvement.

À peu après 5 secondes/À peu après 12 minutes

(3) RÉGLAGE LUX

Le réglage LUX détermine le niveau de lumière émise quand le système se trouve au mode d'opération automatique.

(4) OPÉRATION AUTOMATIQUE

Allumez l'interrupteur au mur. Quand le capteur détecte un mouvement, le projecteur s'allume automatiquement. La photocellule allume et étéint le capteur en respectant le niveau d'éclairage définir par le règleur LUX.

(5) OPERATION MANUELLE DU CAPTEUR

Pour allumer la lumière indépendamment du mouvement, vous pouvez outrepasser l'opération automatique. Allumez et éteignez l'interrupteur au mur 2 fois de suite en 4 secondes. L'intervalle entre la première et la deuxieme manipulation doit être entre 0.5 - 2 secondes.

Dans le mode d'outre passage, la lampe reste allumée entre 4 - 6 heures en absence de mouvement ; puis la lampe va s'eteindre et le capteur de mouvement returne automatiquement au mode d'opération automatique.

Les utilisateurs peuvent aussi entraire le mode d'opération automatique en éteignant l'interrupteur au mur pendant au moins 10 secondes avant de l'allumer de nouveau.

CHARACTERISTIQUES

Alimentation requise	AC 220 - 240V / 50 Hz
LP350512P	2 x 5 Watt = 10 Watt
LP351012P	2 x10Watt = 20 Watt
Mode veille	0.5 Watt
LED	Cree
Température de couleur (K)	5000K
CRI	>70
Lumen LP350512P @80°	850 lumen
Lumen LP351012P @80°	1550 lumen
Ajustement rayons	Angle rayons MAX 80°
L70 durée de vie (heures)	Jusqu'à 30000 heures
Angle de détention	Jusqu'à 180° à 2m de hauteur
Zone de détention	Jusqu'à 12m à 2m de hauteur
Angle de pivotement du détector	Jusqu'à 45° vers gauche
	Jusqu'à 45° vers droite
	Jusqu'à 35° en bas
Angle de pivotement du projecteur	Jusqu'à 45° vers gauche
	Jusqu'à 45° vers droite
	Jusqu'à 37.5° en bas
Hauteur de montage	Recommendé 2m montage murale
Régulation durée	5 secondes - 12 minutes
Régulation LUX	30 - 200 Lux
Mode opération	Off/Auto/Outre passage manuel
Temps d'échauffement À peu près 60 secondes
Température de fonctionnement	-10°C ~ +40°C;95%RH max
Classe de protection	Classe II
Degré de protection	IP44
