MODE D'EMPLOI T305 KEF

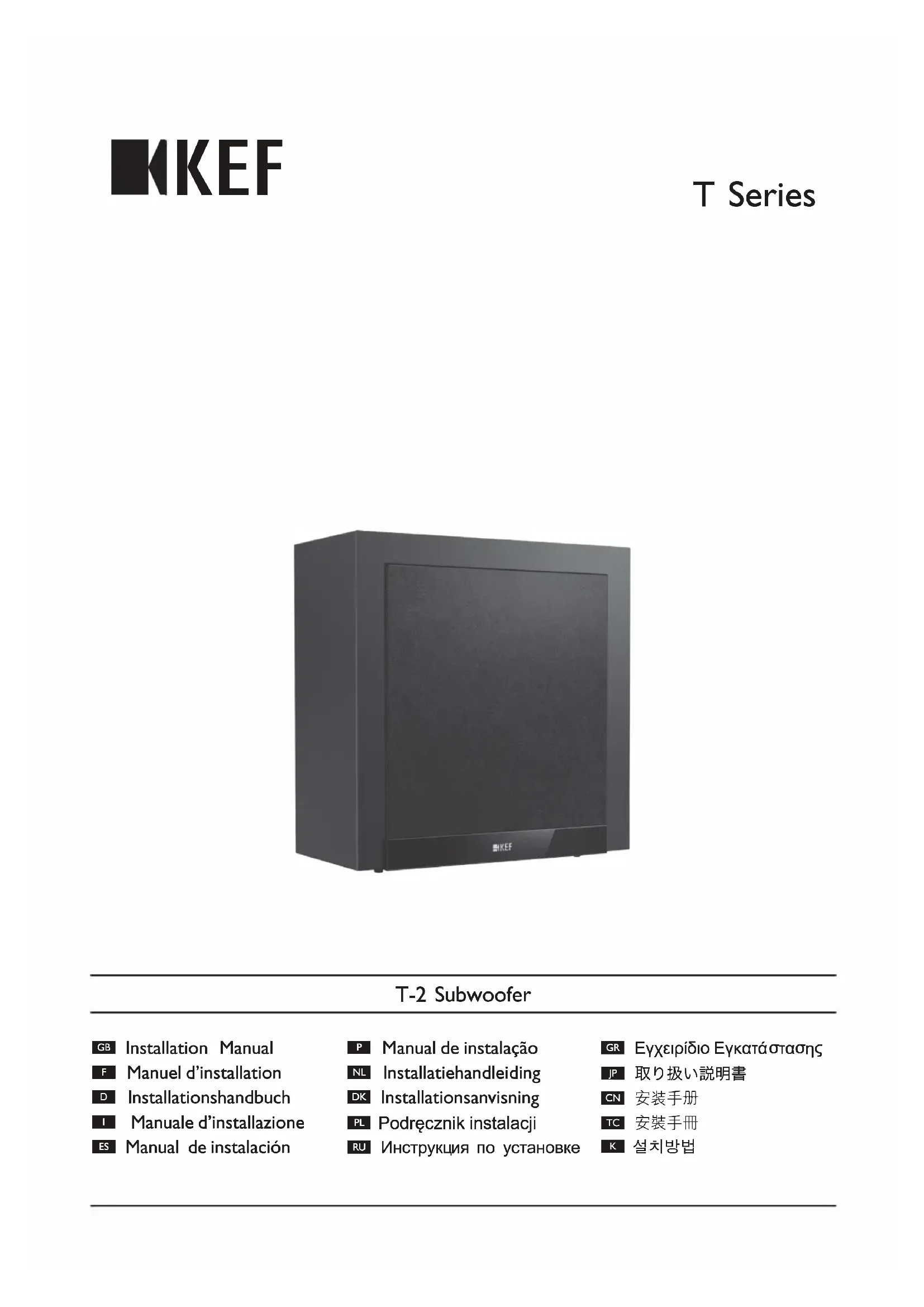

Commandes et prises Panneau arrière du modèle T-2 Subwoofer

1. Prises d’entrée auxiliaire

3. Contrôle de phase

4. Témoin de mise sous tension

Marche - bleu En veille - rouge Arret

5. Commutateur Automatique/Manuel

6. Commutateur ‘MARCHE/ARRET (Interrupteur Vacances)

7. Entrée d’alimentation en c.a. 100 - 240V AC 50/60Hz

Positionnement/Branchement sur secteur Dans la mesure où le son infra-grave (basse fréquence) produit par le subwoofer est non-directionnel, ce dernier peut être placé en n’importe quel endroit de la pièce. On veillera toutefois à ne pas le positionner trop près de l’auditeur. Essayez, si possible, de placer successivement le subwoofer en différents endroits de manière à localiser le meilleur endroit pour un rendu du son sans grondement. Un fil d’alimentation satisfaisant aux normes nationales de mise à la terre et répondant aux exigences locales en matière de sécurité est fourni avec le subwoofer. Raccordement à un amplificateur ou un récepteur Audio/Vidéo Connectez à la sortie LFE subwoofer de l'amplificateur. Toutes les entrées fonctionnent simultanément. Réglez, sur l’amplificateur/récepteur, la fréquence de sortie du caisson de basses a 120Hz (veuillez vous référer au manuel d’utilisation de l’amplificateur/récepteur). Assurez vous, sur l’amplificateur/récepteur, que la configuration des satellites est appropriée (veuillez vous référer au manuel d’utilisation des satellites). Ajustez le volume du caisson de basses sur l’amplificateur/récepteur (veuillez vous référer au manuel d’utilisation de l’amplificateur/récepteur). Depannage Réglage des commandes Bass Boost La fonction “bass Boost”permet d’adapter la réponse au local ou aux préférences personnelles. Les basses peuvent etre “poussées” pas par pas, 0,+6 et +12dB a +/- 40Hz Contrôle de phase Le contrôle de phase sera normalement positionné sur 0˚. Un niveau plus élevé de sortie peut toutefois être obtenu en position 180˚, et ce plus particulièrement lorsque le subwoofer est éloigné des haut-parleurs satellites. REMARQUE: Controle de volume. Le volume est controlé par l’amplificateur Auto/Manual Schalter. Im Manual Mode bleibt das Gerät eingeschaltet, auch wenn kein Signal empfangen wird. PROBLEME REMEDE Le témoin indicateur de mise sous tension ne s’allume pas. Vérifier que la fiche du subwoofer est bien branchée sur le secteur et que les commutateurs sont positionnés sur ‘ON’. Vérifier tous les fusibles (ainsi que la fiche) circuit d’alimentation du subwoofer. Pour de plus amples conseils, adressez-vous à votre revendeur. Le témoin indicateur de mise sous tension est allumé mais aucun son ne provient du subwoofer. Vérifiez et ajustez le réglage de volume de votre récepteur/amplificateur audio-video. Vérifier que les prises de sortie de l’équipement source sont correctement commutées et procéder à un réglage de manière à obtenir un niveau suffisant pour le subwoofer. Vérifier que toutes les connexions entre le subwoofer et l’équipement source sont correctes et procéder, si nécessaire, à la correction. Le subwoofer n’émet toujours aucun son. Pour de plus amples conseils, adressez-vous à votre revendeur. T-2 manual_Iss05-20130226_1.indd 15 2013/2/26 12:00:1516 Deutsche anleitung
