152716 - Répartiteur MANHATTAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répartiteur / Hub MST (Multi-Stream Transport)
Marque	Manhattan
Modèle	152716
Connectivité d'entrée	DisplayPort
Connectivité de sortie	2x HDMI
Résolution maximale supportée	4K à 60 Hz (par sortie)
Alimentation	5 V / 2 A via câble USB (fourni)
Compatibilité système	Windows, macOS, Linux
Normes	CE RED 2014/53/EU, 2014/30/EU, 2014/35/EC
Dimensions (approx.)	10 x 5 x 2 cm
Poids (approx.)	50 g
Longueur de câble intégré	15 cm
Fonctions principales	Extension de bureau en mode MST (2 écrans), miroir ou étendu
Prise en charge HDCP	Oui
Température de fonctionnement	0 °C à 40 °C
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter tout liquide.
Sécurité	Éviter l'humidité, les chocs et les sources de chaleur. Débrancher avant nettoyage.
Pièces détachées	Non disponibles individuellement
Réparabilité	Non réparable par l'utilisateur. Contacter le SAV.
Garantie	2 ans

FOIRE AUX QUESTIONS - 152716 MANHATTAN

Comment connecter le répartiteur Manhattan 152716 ?

Connectez le câble DisplayPort du concentrateur à votre ordinateur. Utilisez des câbles HDMI (non fournis) pour relier vos écrans aux ports HDMI du hub. Branchez ensuite l'alimentation USB 5V/2A sur le port micro-USB du hub pour une utilisation stable.

Quelle est la résolution maximale supportée ?

Le hub prend en charge une résolution allant jusqu'à 4K (3840x2160) à 60 Hz sur chaque sortie HDMI, selon les capacités de votre source et de vos écrans.

Faut-il une alimentation externe ?

Oui, pour un fonctionnement fiable, le hub doit être alimenté via le câble USB fourni (5V/2A). Branchez-le sur un chargeur mural ou sur un port USB haute puissance.

Puis-je utiliser le hub en mode miroir ?

Oui, le hub supporte les modes miroir (affichage identique) et étendu (bureau étendu). La configuration se fait dans les paramètres d'affichage de votre système d'exploitation.

Ce hub est-il compatible avec Mac ?

Le Manhattan 152716 est compatible avec macOS (version 10.12 ou ultérieure) via DisplayPort. Assurez-vous que votre Mac dispose d'un port DisplayPort ou Thunderbolt compatible.

Que faire si un écran ne s'affiche pas ?

Vérifiez que le câble HDMI est bien connecté et que l'écran est sous tension. Assurez-vous que le hub est alimenté. Essayez de redémarrer l'ordinateur ou de réinitialiser la connexion en débranchant/re-branchant le hub.

Le hub fonctionne-t-il avec tous les ordinateurs portables ?

Il fonctionne avec tout appareil disposant d'un port DisplayPort (ou Thunderbolt 1/2/3 via adaptateur) et supportant le MST (Multi-Stream Transport). Les systèmes d'exploitation pris en charge incluent Windows, macOS et Linux.

Puis-je brancher plus de deux écrans ?

Ce modèle ne dispose que de deux sorties HDMI. Pour connecter plus d'écrans, vous aurez besoin d'un hub avec davantage de ports ou d'une chaîne MST. Notez que le nombre d'écrans supportés dépend aussi de la carte graphique.

Comment nettoyer le répartiteur ?

Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de liquides ou de produits abrasifs. Débranchez le hub avant tout nettoyage.

Où trouver la déclaration de conformité ?

La Déclaration de Conformité CE est disponible en ligne sur le site manhattanproducts.eu ou peut être demandée au service client. Le hub respecte les normes RED 2014/53/EU, 2014/30/EU et 2014/35/EC.

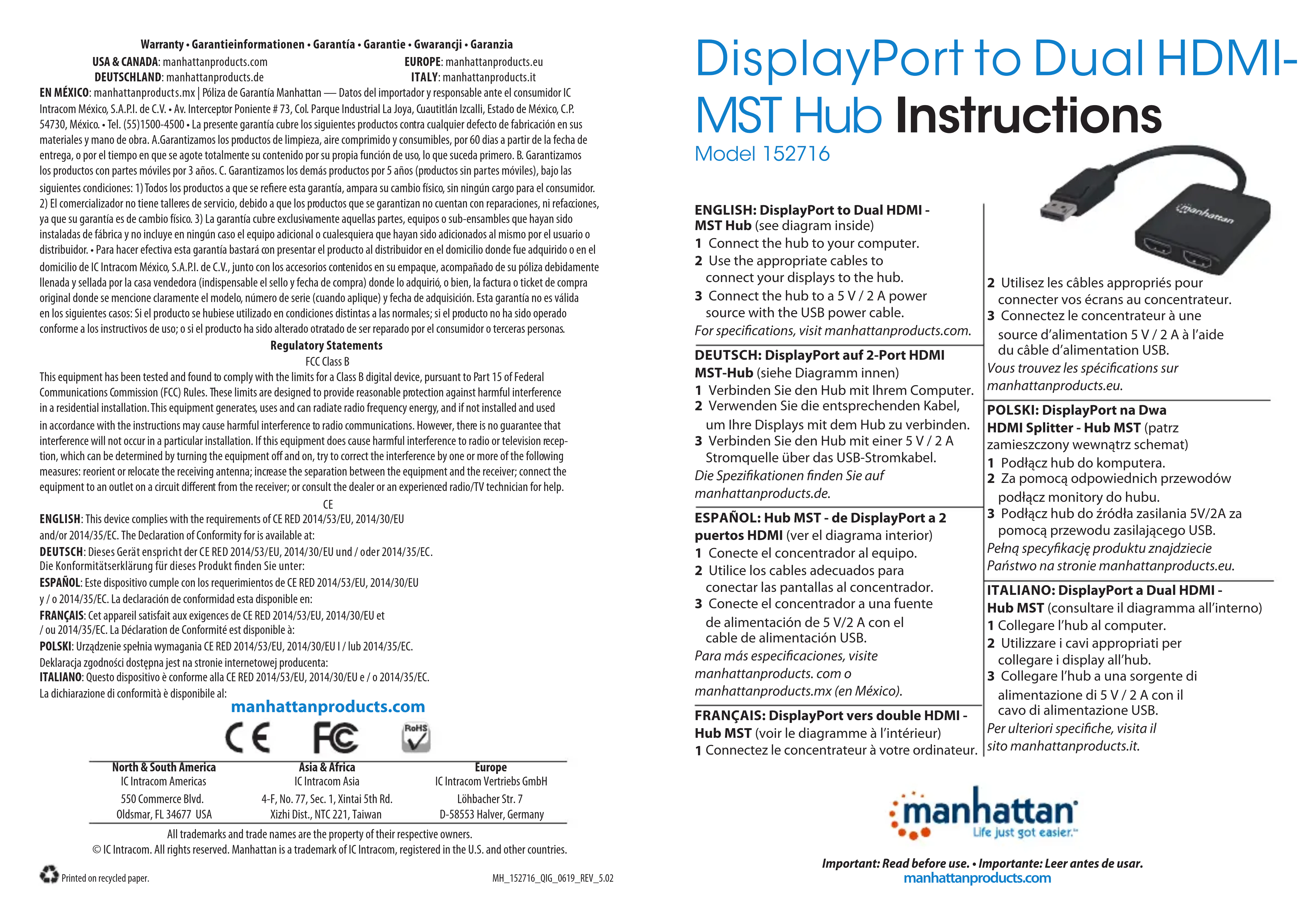

MODE D'EMPLOI 152716 MANHATTAN

FRANÇAIS: Cet appareil satisfait aux exigences de CE RED 2014/53/EU, 2014/30/EU et

/ ou 2014/35/EC. La Déclaration de Conformité est disponible à:

FRANÇAIS: DisplayPort vers double HDMI - Hub MST (voir le diagramme à l'intérieur)

1 Connectez le concentrateur à votre ordinateur

2 Utilisez les câbles appropriés pour

connecter vos écrans au concentrateur.

3 Connectez le concentrateur à une

source d'alimentation 5 V / 2 A à l'aide

du câble d'alimentation USB.

Vous trouvez les spécifications sur

manhattanproducts.eu.

POLSKI: DisplayPort na Dwa
