Caractéristiques techniques	Puissance : 1200 W, Type : Radiateur infrarouge, Surface de chauffage : jusqu'à 20 m²
Utilisation	Idéal pour le chauffage d'appoint dans les espaces intérieurs, facile à déplacer grâce à sa légèreté.
Maintenance et réparation	Nettoyage régulier de la surface, vérifier les câbles d'alimentation pour des signes d'usure.
Sécurité	Équipé d'un système de protection contre la surchauffe, ne pas couvrir l'appareil pendant son utilisation.
Informations générales	Dimensions : 60 x 40 x 10 cm, Poids : 5 kg, Garantie : 2 ans.

FOIRE AUX QUESTIONS - IRD 1200 TROTEC

Comment allumer le chauffage TROTEC IRD 1200 ?

Pour allumer le chauffage, branchez-le sur une prise électrique, puis utilisez le bouton d'alimentation situé sur le panneau de contrôle.

Comment régler la température sur le TROTEC IRD 1200 ?

Utilisez le thermostat intégré sur le panneau de contrôle pour régler la température souhaitée. Tournez le bouton jusqu'à atteindre la température désirée.

Que faire si le chauffage ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

Le chauffage émet un bruit inhabituel, que faire ?

Si vous entendez un bruit étrange, éteignez immédiatement l'appareil et débranchez-le. Vérifiez s'il y a des objets bloquant le ventilateur ou si l'appareil est encrassé. Contactez un service après-vente si le problème persiste.

Comment nettoyer le TROTEC IRD 1200 ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et sec pour essuyer la surface. Ne pas utiliser d'eau ou de produits chimiques agressifs.

Est-ce que le TROTEC IRD 1200 est sûr à utiliser dans une chambre ?

Oui, le TROTEC IRD 1200 est conçu pour être utilisé en intérieur. Assurez-vous de le placer sur une surface stable et éloigné des matériaux inflammables.

Quel est le temps de chauffe du TROTEC IRD 1200 ?

Le temps de chauffe dépend de la température ambiante et de la puissance réglée, mais l'appareil est conçu pour chauffer rapidement les espaces.

Puis-je laisser le TROTEC IRD 1200 allumé toute la nuit ?

Il est recommandé de ne pas laisser l'appareil allumé sans surveillance. Utilisez le thermostat pour maintenir une température confortable et éteignez-le lorsque vous n'êtes pas présent.

Le TROTEC IRD 1200 peut-il être utilisé à l'extérieur ?

Non, le TROTEC IRD 1200 est conçu uniquement pour un usage intérieur. Ne l'utilisez pas à l'extérieur ou dans des environnements humides.

Où trouver des pièces de rechange pour le TROTEC IRD 1200 ?

Les pièces de rechange peuvent être commandées auprès du service client de TROTEC ou chez des revendeurs agréés.

MODE D'EMPLOI IRD 1200 TROTEC

Indications sur le manuel d'utilisation 2

Normes de sécurité 3

Informations sur l'appareil 5

Transport et stockage 6

Montage et mise en service 7

Utilisation 11

Défauts et pannes 13

Maintenance 14

Annexe technique. 15

Élimination. 16

Symboles

Avertissement relatif à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement de surface chaude

Ce symbole indique que les surfaces brûlantes causent des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications représentant ce symbole vous indiquent qu’il est nécessaire de respecter le manuel d’utilisation.

Vous pouvez télécharger la dernière version du manuel d'utilisation et la déclaration de conformité UE sur le lien suivant :

IRD 1200

Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même.

Avertissement

Lisez toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Les enfants de moins de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision et d'une instruction adéquate relative à une utilisation sûre de l'appareil et qu'ils comprennent les dangers émanant de l'utilisation.

Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.

Avertissement

Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, sauf s'ils sont l'objet d'une surveillance constante.

Les enfants âgés de 3 à 8 ans n'ont le droit d'allumer et d'éteindre l'appareil que s'ils font l'objet d'une surveillance ou s'ils ont reçu une instruction adéquate relative à une utilisation sûre de l'appareil et qu'ils ont compris les dangers liés à cette utilisation, à condition que l'appareil soit placé ou installé dans sa position normale d'utilisation.

Les enfants âgés de 3 à 8 ans n'ont pas le droit de brancher la fiche secteur dans la prise, de réguler l'appareil, de le nettoyer ni d'effectuer l'entretien utilisateur.

Avertissement

N'utilise pas l'appareil dans des pièces de taille réduite s'il s'y trouve des personnes incapables de quitter la pièce de manière autonome et qu'elles ne sont pas sous surveillance permanente.

• N'utilisez pas et ne placez pas l'appareil dans les pièces ou les zones représentant un risque d'explosion.
• N'utilisez pas l'appareil dans les atmosphères agressives.
• Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s'il est mouillé.
• Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.
• N'exposez pas l'appareil à un jet d'eau direct.
• N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
• N'utilisez pas l'appareil comme source d'inflammation.
• Ne couvrez pas l'appareil pendant le fonctionnement.
• L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux. Utilisez l'appareil uniquement sous surveillance.
• Avant chaque utilisation, vérifie le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilise pas l'appareil si celui-ci ou une des pièces qui le composent présente un defaulted.
• Protégez tous les câbles électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont déteriorés!
• Le raccordement secteur doit correspondre aux indications données au chapitre « Annexe technique ».
• Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
• Choisissez des rallonges de câbles électriques conformément à la puissance connectée de l'appareil, la longueur du câble et l'utilisation. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.
• Avant l'entretien, la maintenance ou les réparations, débranchez le câble électrique de l'appareil en le saississant par la fiche.
• Éteignez l'appareil et retirez le câble électrique de la prise lorsque l'appareil n'est pas en service.
• N'utilisez jamais l'appareil si vous remarquez des défauts au niveau de la prise ou du câble électrique. Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque. Les câbles ELECTRIQUES défectueux représentent un sérieux danger pour la santé.
• Lors de l'installation, respectez les distances minimales requises par rapport aux murs et aux objets ainsi que les conditions d'encaissement et de fonctionnement conformément aux données techniques dans le chapitre « Annexe technique ».
• Maintenez toujours une distance de sécurité d'au moins 1 m entre la face rayonnante de l'appareil et les matériaux inflammables quels qu'ils soient, comme les tissus, les rideaux, les lits ou les canapés.
• Laissez refroidir l'appareil avant le transport ou la maintenance.
• L'appareil ne doit pas être posé au-dessous d'une prise.

N'utilisez plus cet appareil si quelqu'un l'a fait tomber ou s'il présente des signes visibles de dommage.

• Utilisez une pile du type CR 2025.

N'essayez jamais de recharger des piles non prévues à cet effet.

• N'utilisez pas ensemble des piles de types différents ni des piles neuves et des piles usagées.
• Placez les piles dans le compartiment à piles en respectant les polarités.
• Retirez les piles usagées de l'appareil. Les piles contiennent des substances dangereuses pour l'environnement. Éliminez les piles conformément à la législation nationale en vigueur (voir chapitre « Élimination »).
• Retirez la fiche électrique de la prise de courant lorsque vous n'utilisez pas l'appareil pendant une longue période.
• Ne court-circuitez jamais les bornes d'alimentation dans le compartiment à piles.
• N'avalez pas de pile! Une pile avalee peut declencher, en l'espace de 2 heures, des brûlures internes graves. Les brûlures chimiques peuvent être mortelles!
• Si vous pensez qu'une pile a été avalée ou introduite de toute autre manière dans le corps, consultez immédiatement un MEDECIN!

Tenez les piles neuves ou usagées hors de portée des enfants, de même qu’un compartiment à piles ouvert.

• Si le compartiment à piles ne peut plus fermer de façon sûre, n'utilisez plus l'appareil par l'intermédiaire de la télécommande.

Utilisation conforme

Utilisez le IRD 1200 / IRD 1800 / IRD 2400 / IRD 3200 pour chauffer les surfaces situées à l'extérieur, dans les endroits couverts ou non couverts.

Sont considérés comme faisant partie d'une utilisation conforme :

Le chauffage des surfaces

-dans les entreprises, -dans les pièces de chantiers, -dans les conteneurs, -dans les restaurants, -dans les salons et lors d'événements, -dans les espaces extérieurs (par ex. les terrasses).

Utilisations non conformes prévisibles

• L'appareil n'est pas conçu pour l'utilisation industrielle.
• Veuillez ne déposer aucun objet, comme p. ex. des vêtements, sur l'appareil.
• N'utilisez pas l'appareil pour chauffer un véhicule.
• N'utilisez pas l'appareil à proximité de solvants, de peintures ou d'autres vapeurs facilement inflammables, dans des locaux dans lesquels sont stockés de tels produits. L'appareil ne doit pas être utilisé comme chauffage pour les bébés, les enfants ni les animaux.
• N'utilisez pas cet appareil de chauffage à proximité immédiate d'une piscine! Toute utilisation autre que celle prévue est considérée comme une utilisation non conforme raisonnablement prévisible.

Il est interdit de modifier, compléter ou altérer l'appareil de quelque manière que ce soit.

Qualification du personnel

Toute personne utilisant le présent appareil doit :

• prendre conscience des risques associés aux appareils électriques en environnement humide.
• avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.

Savoir que tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise d'électricité spécialisée ou par la société Trotec.

Avertissement relatif à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relatif à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Avertissement relatif à la tension électrique

Risque d'électrocution!

La pénétration d'eau à l'intérieur d'un appareil électrique augmente le risque d'électrocution!

N'utilisez pas cet appareil de chauffage à proximité immédiate d'une piscine!

Avertissement de surface chaude

Certaines pièces de l'appareil peuvent chauffer très fortement et provoquer des brûlures. Une prudence particulière est nécessaire en présence d'enfants ou autres personnes vulnérables.

Avertissement

L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observez les qualifications requises pour le personnel.

Avertissement

L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.

Avertissement

Risque d'incendie en cas d'installation ou de suspension incorrecte.

Avertissement

Risque de blessures provoquées par le rayonnement infrarouge !

Ne restez pas trop longtemps à proximité immédiate de l'appareil. Ne regardez pas directement dans l'appareil pendant une longue période. Respectez les distances minimales.

Avertissement

L'appareil ne doit pas être recouvert afin d'éviter une surchauffe ou un incendie!

Comportement en cas d'urgence

1. Arrêtez l'appareil.
2. En cas d'urgence, coupez immédiatement l'alimentation électrique de l'appareil. Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.
3. Ne rebranchez jamais un appareil endommagé.

Description de l'appareil

Le chauffage radiant (Blacklight) IRD 1200 est destiné à générer rapidement de la chaleur sans délivrer de lumière.

L'appareil est basé sur le principe de fonctionnement de la génération de chaleur par rayonnement infrarouge. Lui, les personnes ou les objets sont directement chauffés.

L'appareil délivre son énergie de rayonnement, pour la plus grande part dans le spectre infrarouge à grandes ondes, par l'intermédiaire d'une spirale chauffante en inox incorporée dans de l'aluminium. Aucun éblouissement n'est provoqué par la lumière rouge. De plus, ce type de génération de chaleur est économique en énergie. La pleine puissance calorifique n'est atteinte qu'après 10 minutes de fonctionnement environ. C'est pourquoi l'appareil, du fait de son principe de fonctionnement, est classé comme lent.

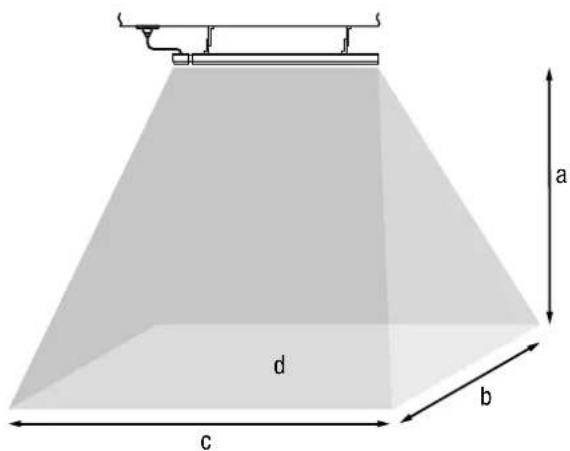

La zone de couverture maximale est de l'ordre de 2,7 mètres. Celle-ci peut être toutefois diminuée par le vent ou les courants d'air, si bien que le domaine d'application recommandé couvre les zones extérieures protégées du vent.

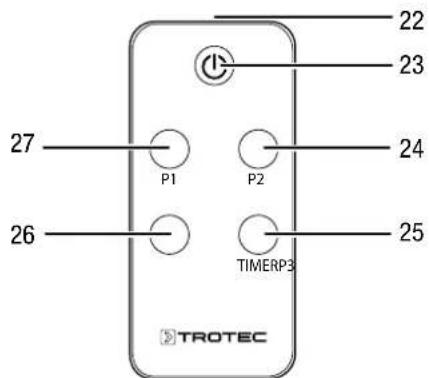

La télécommande permet de régler les 3 niveaux de chauffage.

L'appareil indique le fonctionnement au moyen de LED bicolores.

Grâce à la fonction minuterie, il est possible de faire s'éteindre l'appareil automatiquement à un moment différé.

• Adapté à l'usage extérieur dans des zones protégées du vent.
• Indice de protection IP55 - protégé contre les projections et les jets d'eau
• Montage mural ou au plafond
• angle réglable - aucune déplacement de poussière (convient aux personnes allergiques)

Représentation de l'appareil

N° Désignation

1 Affichage avec récepteur infrarouge pour la télécommande

2 Interrupteur marche / arrêt

3 Glissières pour les supports

4 Télécommande

5 Cache-aluminium

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposez de manière inappropriée. Observez les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Veuillez observer les consignes suivantes avant chaque transport :

• Éteignez l'appareil.
• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil. Laissez suffisamment refroidir l'appareil.

Stockage

Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil :

• Stockez l'appareil au sec et protégé du gel et de la chaleur.
• Stockez l'appareil en position verticale, dans un endroit protégé de la poussière et de l'exposition directe au soleil.
• Le cas échéant, protégez l'appareil de la poussière par une housse.
• Retirer les piles de la télécommande

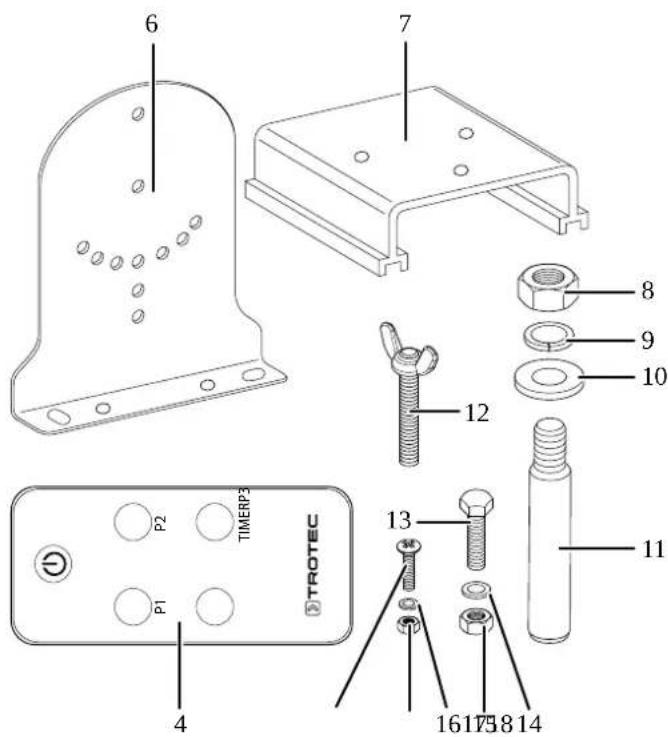

Contenu de la livraison

1appareil (non représenté) 4 équres de fixation (6) - 2 supports(7) - 4écrous M8(8) 4 rondelles de blocage 8,1 mm(9) 4 rondelles 8,4mm (10) - 4 goujons d'ancrage avec filetage M8(11) - 2 vis papillon M60(12) - 4 boulons M6(13) - 4 rondelles de blocage Ø 6,1 mm(14) -4écrous M6I(15) - 4 rondelles de blocage Ø 4,1mm(16) -4écrous M40(17) 4 vis cruciformes M4(18) - 1 télécommandel(4) - 1 mode d'emploi (non représenté)

Déballage de l'appareil

1. Ouvrez le carton et sortez l'appareil.
2. Retirez entièrement l'emballage de l'appareil.
3. Déroulez complètement le câble électrique. Assurez-vous que le câble électrique n'est pas endommagé et ne le détériorez pas en le déroulant.

Montage

Avertissement relatif à la tension électrique

Risque de blessures à la suite d'un montage incorrect!

1. Certaines consignes locales ou nationales doivent, le cas échéant, être prises en compte pour le montage.

Nous recommandons de faire effectuer le montage par un électricien.

L'appareil est conçu pour le montage sur un mur ou au plafond.

Respectez les instructions suivantes pour l'installation:

Avertissement

Risque d'incendie du à une installation incorrecte!

Il existe un risque d'incendie si les distances minimales requises ne sont pas respectées.

Observe les indications du chapitre «Installation et mise en service» ainsi que les caractéristiques techniques en annexe.

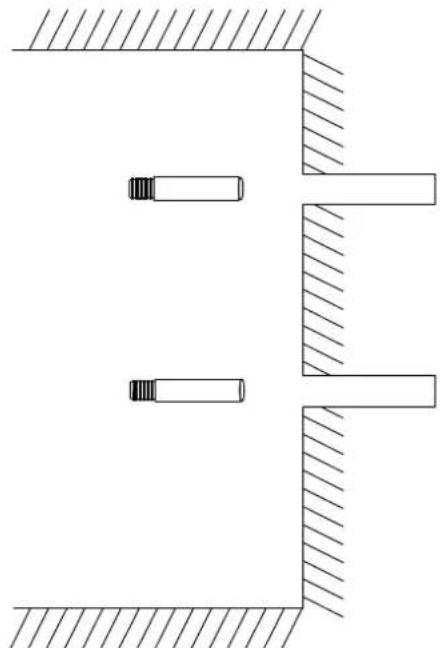

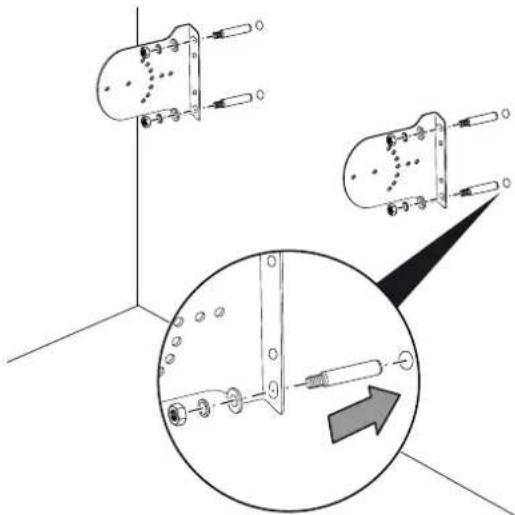

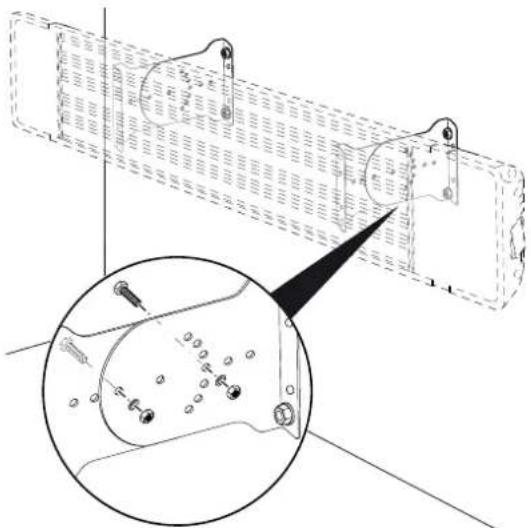

Montage de la fixation murale/de plafond

Info

La procédure de montage est identique pour tous les appareils.

Utilisez des outils adaptés à la tâche.

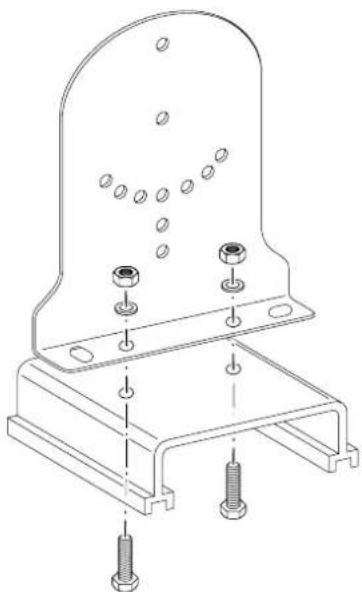

1. Assemblez un des supports et une équerre de fixation au moyen de deux boulons (M6), deux écrous (M6) et deux rondelles de blocage ( 6,1mm).

1. Procédez de même avec le deuxième support et la deuxième équerre.

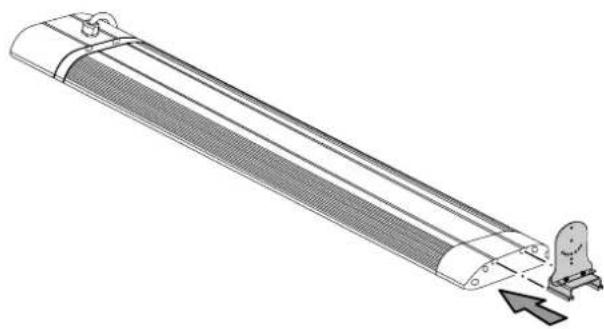

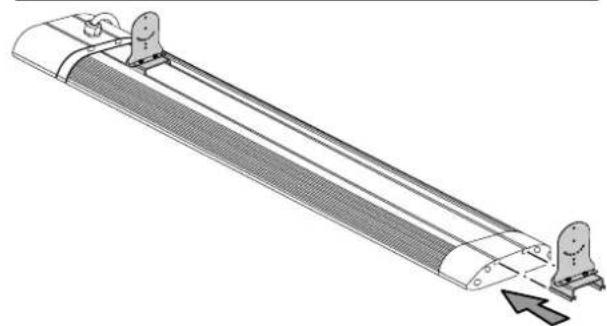

2. Faites coulisser les deux supports l'un après l'autre dans les glissières. Veillez à ne pas faire passer les supports par-dessus le câble secteur en les faisant coulisser.

1. Les supports peuvent être déplacés à volonté. Les distances recommandées sont indiquées dans le tableau suivant :

Distance entre les supports	IRD 1200	IRD 1800 IRD	2400 IRD 3200
Minimum 400	mm 600 m	m 800 mm 1	100 mm
Maximum 930	mm 1195	mm 1460 mm	1815 mm

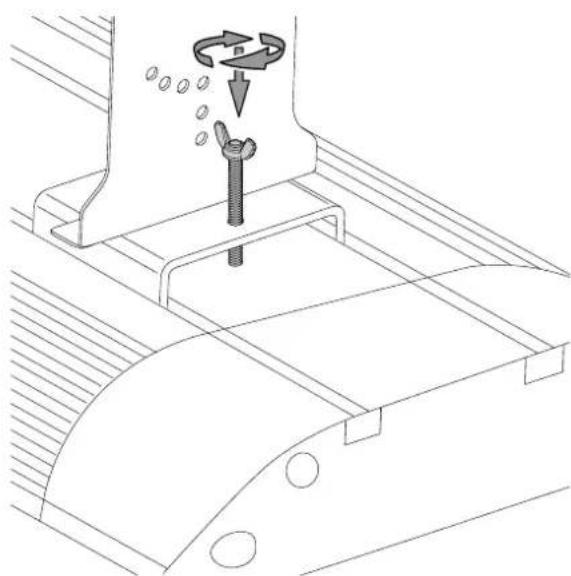

1. Serrez les deux vis papillon contre l'appareil afin de bloquer les supports.

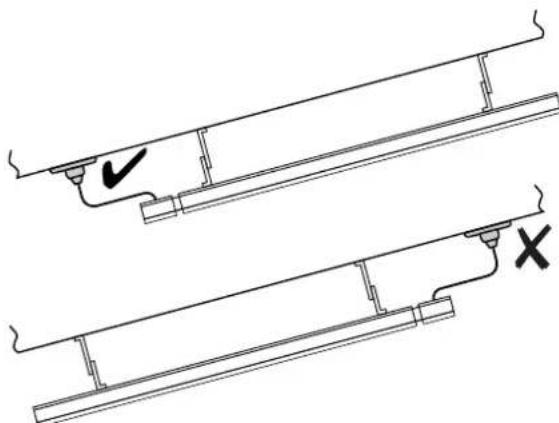

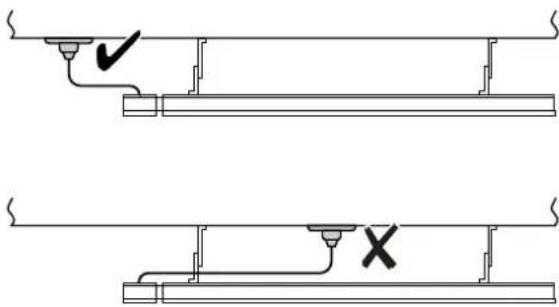

Installation

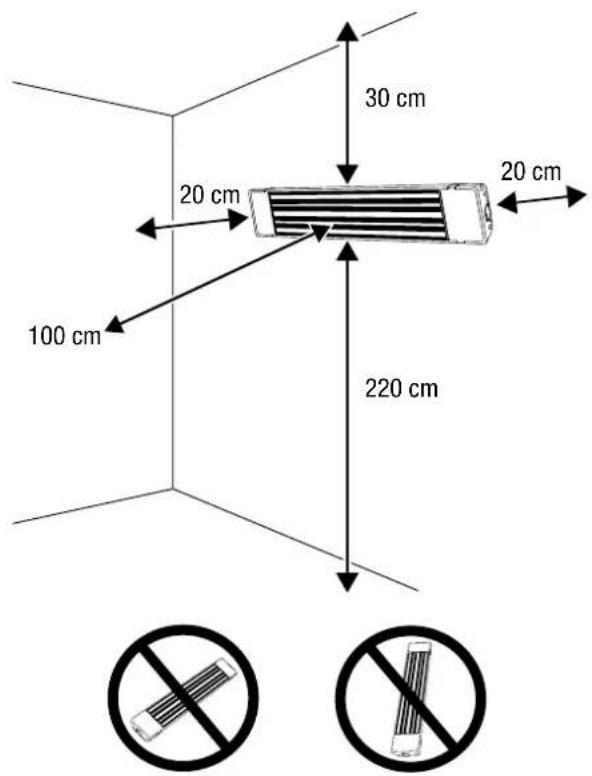

Lors de l'installation de l'appareil, observez les distances minimum requises par rapport aux murs et aux objets, indiquées dans le chapitre « Caractéristiques techniques »

• Distance par rapport au sol : min. 220 cm et max. 270 cm
• Distance vers l'avant et par rapport aux objets : min. 100 cm
• Distance par rapport au plafond en cas de montage mural : min. 30 cm, et 19,5 cm en cas de montage au plafond (raisons techniques). Distance vers les côtés : min. 20 cm.
• N'installez pas l'appareil juste devant une prise murale. La prise doit se trouver à côté de l'appareil. En cas d'installation sur un plafond incliné, la prise doit se trouver plus bas que l'appareil.

• N'installez pas l'appareil directement derrière une porte.
• Notez que la distance minimum vers l'avant est également valable pour les objets montés au plafond, comme par exemple les ventilateursurs, les lampes ou les arroseurs.

Notez qu'en cas de montage au plafond, la distance par rapport au plafond est de 19,5 cm du fait de la longueur des équerres de fixation.

En cas de montage mural, respectez la distance minimum de 30 cm par rapport au plafond.

Les objets suivants sont nécessaires pour l'installation :

• un crayon pour marquer les points de perçage
• une perceuse appropriée, des chevilles adaptées à la qualité du mur et au poids de l'appareil
• un tournevis
• un niveau à bulle

Remarque

Faites appel à des personnes supplémentaires pour l'installation de l'appareil.

1. Mesurez la distance entre les supports de l'appareil et notez-la pour la distance entre les trous à percer.
2. Dessinez les trous à percer sur le mur / le plafond. Notez que les équerres de fixation doivent être montées verticalement.
3. Percez les trous aux endroits marqués sur le mur / le plafond.

1. Placez les chevilles adaptées dans les trous percés.
2. Vissez les équerres de fixation sur le mur / le plafond.

1. Vérifiez que les équerres de fixation sont solidement fixées.

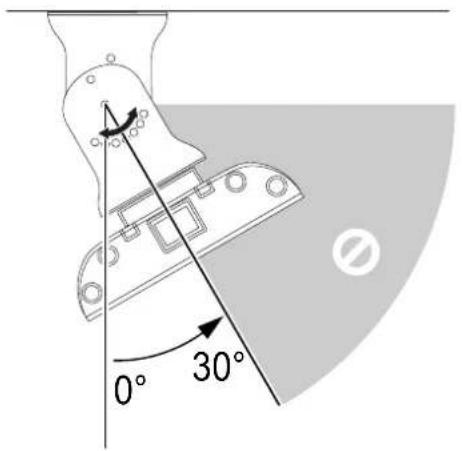

2. L'appareil peut être installé avec un angle d'inclinaison de, ou.

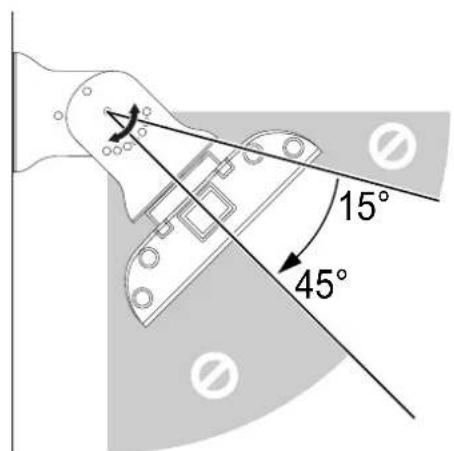

Notez que l'angle d'inclinaison doit être de ou en cas de montage mural, et de ou en cas de montage au plafond.

1. Fixez les équerres de fixation de l'appareil sur celles du mur / du plafond avec l'angle d'inclinaison désiré. Pour chaque côté, utilisez deux vis cruciformes, deux petits écrous (M4) et deux rondelles de blocage (Ø 4,1 mm).

1. Vérifiez la bonne fixation de l'appareil.

Zone de couverture

Veuillez noter que, à l'extérieur, la zone de couverture est influencée et, le cas échéant, réduite par les conditions atmosphériques.

L'appareil chauffe les objets et les personnes dans une certaine zone de couverture.

a Hauteur b Profondeur

c Largeur d Zone de couverture

	IRD 1200 IRD	1800 IRD	2400 IRD	3200
a 2,2 m 2,2	m 2,2 m 2,2	m
b 2,1 m 2,1	m 2,1 m 2,1	m
c 1,55 m 1,95	m 2,35 m	2,75 m
d 8 m	3	12 m3	16 m3	21 m3

Les valeurs se réfèrent à l'extérieur sous abri.

Mise en service

Il est possible qu'une odeur apparaisse lors de la première mise en service ou après une longue période de non-utilisation de l'appareil.

• Avant la remise en marche de l'appareil, vérifie l'état du cordon secteur. Si vous n'êtes pas sûr de son parfait état, contactez le SAV.
• En particulier lorsque l'appareil est placé au centre de la pièce, veillez à ce que le cordon secteur et tout autre câble électrique soit posé de sorte à éviter tout risque de trébuchement. Utilisez des couvre-câbles.
• Veuillez faire en sorte que les rallonges de câbles soient entièrement déroulées.
• Veillez à ce qu'aucun rideau, par exemple, ne soit placé à proximité.

Avertissement relatif à la tension électrique

Ne touchez pas le compartiment à piles avec les mains humides ou mouillées.

Remarque

Ne faites jamais fonctionner l'appareil avec des batteries rechargeables. Observez le chapitre « Caractéristiques techniques » lors de la mise en service.

1. Pressez les languettes de verrouillage sur le côté du compartiment à pile et tirez le compartiment à pile hors de la télécommande.
2. Posez une pile du type CR 2025 dans le compartiment à pile et faites coulisser le compartiment à pile dans la télécommande.

Branchement du câble secteur

• Raccordez la fiche secteur à une prise de courant dûment protégée.
• Assurez-vous que le câble secteur soit bien posé derrière l'appareil. Ne faites jamais passer le câble électrique devant l'appareil!

Utilisation

L'appareil chauffe seulement si vous effectuez les réglages depuis la maécartonne.

Écran

N°	Désignation Signification	Description
19	Voyant de fonctionnement	Clignote en rouge dés que l'appareil est mis en marche par l'intérimédiaire de l'interrupteur marche/arrêt. Reste allumé en rouge dés que l'appareil est mis en marche par l'intérimédiaire de la télécommande.
20	LED minuterie Est a	Illumée en vert en permanence lorsque la minuterie est active.
21	Affichage 7-segments	Affichage du niveau de chauffage : P0 = apparemil en mode veille P1 = niveau 1 P2 = niveau 2 P3 = niveau 3 Affichage du nombre d'heures pendant la programmation de la minuterie

Cet appareil de chauffage ne possède aucune fonction permettant de réguler la température ambiantes.

Un signal sonore retentit chaque fois qu'un réglage s'active.

L'appareil se trouve en mode de veille quand vous l'éteignez avec la télécommande. Vous pouvez éteindre l'appareil avec l'interrupteur marche/arrêt (2) si vous ne nécessitez pas le mode de veille.

Télécommande

Les réglages de l'appareil ne peuvent être effectués qu'avec la télécommande fournie.

Conservez donc la télécommande dans un endroit sûr, car vous ne pourriez plus exploiter l'appareil sans elle. Il est possible d'en commander une nouvelle chez Trotec si elle venait malgré tout à manquer.

N°	Désignation Signification
22	Émetteur Émet les signaux à destination de l'appareil.
23	Touche marche/ arrêt
24	Touche P2 Sélection du niveau 2 de chauffage
25	Touche TIMER Fonction de minuteur Arrêt automatique par paliers de 1 h jusqu'à 24 h
26	Touche P3 Sélection du niveau 3 de chauffage
27	Touche P1 Sélection du niveau 1 de chauffage

La puissance calorifique des différents niveaux de chauffage est de 33% (niveau 1), 66% (niveau 2) et 100% (niveau 3):

Puisance calorifique	IRD 1200 IRD 1800 IRD 2400 IRD 3200
P1 = niveau 1 400 W 600 W 800 W 1070 W
P2 = niveau 2 800 W 1200 W 1600 W 2140 W
P3 = niveau 3 1200 W 1800 W 2400 W 3200 W

L'appareil se trouve en mode de veille quand vous l'éteignez avec la télécommande. Vous pouvez éteindre l'appareil avec l'interrupteur marche/arrêt (2) si vous ne nécessitez pas le mode de veille.

Mise en marche de l'appareil

Après avoir installé l'appareil comme il est décrit au chapitre « Montage et mise en service », vous pouvez le mettre en marche.

1. Placez l'interrupteur marche/arrêt (2) de l'appareil sur la position ON.

Le voyant de fonctionnement (19) clignote. L'appareil se trouve en mode veille.

1. Pressez la touche marche/arrêt (23) de la télécommande.

L'affichage à segments (21) indique PO. Le voyant de fonctionnement (19) s'allume. L'appareil est allumé, mais ne chauffe pas encore.

1. Pressez la touche correspondante (24, 26, 27) de la télécommande pour régler le niveau de chauffage désiré.

L'appareil chauffe. L'affichage à segments (21) affiche le niveau de chauffage sélectionné. Le voyant de fonctionnement (19) reste allumé pendant le fonctionnement.

Réglage de la minuterie

La minuterie vous permet de programmer l'arrêt automatique par paliers de 1 h jusqu'à 24 h, quel que soit le niveau de chauffage.

Vous pouvez changer d’idée de chauffage pendant la programmation de la minuterie. La programmation de la minuterie reste active.

L'appareil est allumé. Un niveau de chauffage est défini.

1. Appuyez sur la touche TIMER (25) plusieurs fois pour régler le nombre d'heures de fonctionnement désiré jusqu'à l'arrêt automatique.

Le voyant LED minuterie (20) s'allume. L'affichage à segments (21) indique le nombre d'heures jusqu'à l'arrêt automatique. La minuterie est programmée et l'appareil s'éteint à la fin de la durée programmée.

1. Pour supprimer le réglage, sélectionnez le nombre d'heures 00 avec la touche TIMER (25).

L'affichage à segment (21) affiche le nombre d'heures 00. La minuterie est désactivée.

Avertissement relatif à la tension électrique

Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

L'appareil se trouve en mode de veille quand vous l'éteignez avec la télécommande. Vous pouvez éteindre l'appareil avec l'interrupteur marche/arrêt (2) si vous ne nécessitez pas le mode de veille.

• Éteignez l'appareil en pressant sur la touche marche/arrêt (23) de la télécommande. Le voyant de fonctionnement clignote. Placez ensuite l'interrupteur marche/arrêt (2) de l'appareil sur la position 0.
• Laissez entièrement refroidir l'appareil.
• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
• Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.

Avertissement relatif à la tension électrique tout travail nécessitant l'ouverture de l'appareil est à réaliser par une entreprise spécialisée homologuée ou par la société trotec.

Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil avait présenté des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante :

Bruits (clics) apparaissant à l'allumage ou pendant le refroidissement :

• Il ne s'agit ni d'un défaut ni d'une panne. Les parties métalliques de l'appareil se dilatent avec la chaleur et se rétractent en refroidissant, ce qui provoque des bruits. C'est tout à fait normal. Aucune mesure n'est requise.

L'appareil ne se met pas en marche :

• Vérifiez le raccordement au secteur.
• Vérifiez le bon état du cordon et de la fiche secteur. Si vous constatez que l'appareil est endommagé, n'essayez pas de le remettre en marche. Si le cordon secteur de cet appareil est endommagé, il doit remplacer par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque.
• Vérifiez le fusible ou le disjoncteur secteur.
• Attendez 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites-le réviser par une entreprise spécialisée ou par la société Trotec.

L'appareil ne chauffe pas :

• L'objet chauffant est peut-être défectueux. Faites replacer l'objet chauffant défectueux par une entreprise d'électricité spécialisée.
• Vérifiez le niveau de chauffage sur l'affichage à segments. S'il affiche PO, l'appareil est en mode veille.

Mettez l'appareil en marche en sélectionnant un autre niveau de chauffage entre P1 et P3.

• Contrôlez l'interrupteur marche/arrêt. Si l'interrupteur marche/arrêt se trouve sur la position 0, l'appareil est éteint.

Mettez l'appareil en marche.

• Contrôlez le voyant de fonctionnement. Si le voyant de fonctionnement clignote en rouge, l'appareil se trouve en mode de veille. Mettez l'appareil en marche en sélectionnant un niveau de chauffage depuis la télécommande.
• Prenez contact avec une entreprise d'électricité spécialisée.

La puissance calorifique est faible :

• Un vent fort ou des températures basses peuvent, à l'extérieur, affecter la puissance calorifique de l'appareil.
• Contrôlez que l'appareil est installé dans la bonne position. Il se peut que l'appareil soit monté trop haut ou que l'angle d'inclinaison soit inadapté.
• L'appareil est sous-dimensionné pour la zone à chauffer.
• L'objet chauffant est peut-être défectueux. Faites remplacer un élément chauffant défectueux par une entreprise d'électricité spécialisée.

Fou un autre fusible déclenché :

• Vérifiez le fusible. Le cas échéant, éteignez un autre consommateur d'électricité afin de réduire la charge de la ligne.
• Prenez contact avec une entreprise d’électricité spécialisée.

L'appareil vibre légèrement lors de la mise en marche et arrêté par la suite :

• De légères vibrations lors de la mise en marche sont un phénomène normal. Aucune mesure n'est requise.

L'appareil ne réagit pas à la télécommande infrarouge :

• Vérifiez que la distance entre la télécommande et l'appareil n'est pas trop élevée et diminuez-la si nécessaire. Assurez-vous qu'aucun obstacle ne se trouve entre l'appareil et la télécommande, par ex. des meubles ou des murs. Veillez à assurer un « contact visuel » entre l'appareil et la télécommande.
• Vérifiez l'état de charge des piles et remplacez-les si nécessaire.
• Vérifiez que la polarité des piles est respectée, au cas où les piles viennent d'être remplacées.

Remarque

Attendez au moins 3 minutes après avoir terminé les travaux de maintenance et de réparation. Vous pouvez alors remettre l'appareil en marche.

L'appareil ne fonctionne pas parfaitement après les contrôles :

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.

Avertissement relatif à la tension électrique

Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arrêtez l'appareil.
• Débranche le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Laissez entièrement refroidir l'appareil.

Nettoyer l'appareil

Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce que de l'humidité ne pénètre pas dans le carter. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.

Essuyez le carter après le nettoyage jusqu'à ce qu'il soit sec.

Annexe technique Données techniques

Paramètre Valeur
Modèle IRD 1200 IRD 1800 IRD 2400	IRD 3200
Puisance calorifique(niveau 1 / 2 / 3)	400 / 800 / 1200 W 600 / 1200 / 1800 W 800 / 1600 / 2400 W 1070 / 2140 / 3200 W
Puisance calorifique max. 1,2 kW 1,8	kW 2,4 kW 3,2 kW
Courant nominal absorbe 5,2 A 7,8 A 1	0,4 A 13,9 A
Raccordement secteur	1/N/PE ~ 220 - 240 V / 50 - 60 Hz	1/N/PE ~ 220 - 240 V / 50 - 60 Hz	1/N/PE ~ 220 - 240 V / 50 - 60 Hz	1/N/PE ~ 220 - 240 V / 50 - 60 Hz
Type de prise	CEE 7/4	CEE 7/4	CEE 7/4	CEE 7/4
Classe de protection	IP55	IP55	IP55	IP55
Dimensions (profondeur x largeur x hauteur)	55 x 930 x 200 mm 55 x 1195 x 200 mm 55 x 1460 x 200 mm 55 x 1815 x 200 mm
Distances minimales par rapport aux murs et aux objets :vers le haut (montage mural)	30 cm	30 cm	30 cm	30 cm
vers le haut (montage au plafond)	19,5 cm	19,5 cm	19,5 cm	19,5 cm
vers le bas :	220 cm	220 cm	220 cm	220 cm
vers les côtés :	20 cm	20 cm	20 cm	20 cm
vers l'avant :	100 cm	100 cm	100 cm	100 cm
Poids	8 kg	9,5 kg 11,5 kg	13,5 kg

Élimination

Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé en fin de vie avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouverez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologue dans votre pays pour le recyclage et l'élimination des appareils électriques usagés.

La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles deContaining.

Les piles usagées et les batteries ne doivent pas être jetées avec les ordures ménagères, mais doivent être éliminées conformément à la directive française 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.

NOTICE À DÉPOSER DANS LE BAC DE TRI

Trotec GmbH

Grebbener Str. 7

D-52525 Heinsberg

[phone]

[phone]

[e-mail]

www.trotec.com
