Type de produit	Capteur à fourche optique
Marque	Schneider
Modèle	XUY F 95 S
Dimensions (L x l x h)	Varie selon modèle (ex. A=2 mm, B=40 mm, C=14 mm, D=6.25 mm pour XUY F 95 3002 S)
Alimentation	10 à 30 VDC, ondulation < 10%
Sortie	PNP/NPN universelle, statique
Temps de réponse	30 µs (émission pulsée) ou 1 ms (émission continue)
Fréquence de commutation	500 Hz (émission pulsée) ou 10 kHz (émission continue)
Courant de sortie nominal	100 mA max
Température d'utilisation	-20 à 60 °C
Indice de protection	IP65
Réglage	Potentiomètre 25 tours
Voyant de sortie	Oui
Fonctions principales	Détection de position, d'étiquettes, double feuille, repères sur film translucide
Entretien et nettoyage	Nettoyer avec un chiffon doux non abrasif
Sécurité électrique	Protection contre l'inversion de polarité et les courts-circuits permanents
Connectique	Connecteur M8
Matériau du boîtier	Aluminium robuste
Émission	LED infrarouge modulée (pulsée) ou continue

FOIRE AUX QUESTIONS - XUY F 95 S SCHNEIDER

Quelle est l'alimentation requise ?

L'alimentation doit être comprise entre 10 et 30 VDC avec une ondulation inférieure à 10%.

Quel type de sortie possède le capteur ?

La sortie est universelle PNP/NPN statique, configurable.

Comment régler la sensibilité ?

Utilisez le potentiomètre 25 tours intégré pour un réglage fin.

Quelle est la portée de détection ?

La portée dépend du modèle : de 2 mm (XUY F 95 3002 S) à 120 mm (XUY F 95 4120 S).

Le capteur est-il étanche ?

Oui, il bénéficie d'un indice de protection IP65.

Peut-il détecter des étiquettes transparentes ?

Oui, grâce à son émission infrarouge adaptée aux films translucides.

Quelle est la fréquence de commutation maximale ?

En mode émission continue, la fréquence peut atteindre 10 kHz ; en pulsée, 500 Hz.

Y a-t-il un voyant de sortie ?

Oui, un voyant lumineux indique l'état de la sortie.

Quelles sont les protections électriques ?

Le capteur est protégé contre l'inversion de polarité et les courts-circuits permanents.

Comment installer le capteur ?

Il se fixe via sa fourche et se connecte avec un connecteur M8.

MODE D'EMPLOI XUY F 95 S SCHNEIDER

Passage:2à225mm
- Alimentation : 10 à 30 VDC
Sortie:PNP/NPN
Haute sensibilité
- Grande rapidité de détction
- Amplificateur intégré

C

Description:

• Réglage simple et précis par potentiamètre (25 tours)
  Voyant de sortie
• Fonction directe / inverse
• Sortie statique universelle
  Connecteur M8
• Boltier robuste en aluminium point

Applications:

• Contrôle de positionnement de bande en
• Détction d'étiquettes sur bande
• Manutention: contrôle d'avance d'outils
• Détction de "double feuille"
• Détction de repère sur un film translucide
• Contrôle de position de cabine d'ascenseur

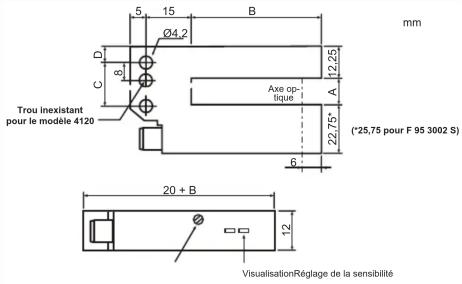

Encombrement et Visualisation

Fourche	A (mm)	B (mm)	C (mm)	D (mm)
F 95 3002 S (Emission continue)	2	40	14	6.25
F 95 4002 S (Emission pulsee)	2	40	14	6.25
F 95 4015 S (Emission pulsee)	15	40	27	6.25
F 95 4030 S (Emission pulsee)	30	40	42	6.25
F 95 4050 S (Emission pulsee)	50	57	40	17.25
F 95 4080 S (Emission pulsee)	80	57	70	17.25
F 95 4120 S (Emission pulsee)	120	57	110	17.25

Raccordement

Caracteristiques Techniques		Emission Pulsée	Emission continue
Alimentation 10 / 30 VDCtension	d'utilisation	ondulation < 10% dans la plage de tension autorisée
			40 mA30 mAco
Temps de réponse t	on, ou tifi	30 μs1 ms
	fréquence de commutation	500 Hz	10 KHz
Sortie	courant max. nominal	100 mA
	tension résid. sous 100 mA	< 2 V
	tension résid. sous 10 mA	< 1 V
Émission	LED	infra-rouge
	fréquence de modulation	7.7 KHz	continue
Température	d'utilisation	-20 à 60° C
	de stockage	-20 à 80° C
Tenue aux lumières parasites	lampe à incandescence	3 000 lux	3 000 lux
	lumière naturelle	10 000 lux	3 000 lux
Protections	alimentation	inversion de polarité
	sortie	court-circuit permanent ou sur-intensité
	étanchéité	IP 65

Pour Commander

Produit	Fourche optique
Référence	XUY F 95 - .... - CO

Example 1

Detection de la position de plaques sur un convoyeur.

Detection d'étiquettes sur bande.

CE suivant directives 2004/108/CE

Les équipements electriques doivent etre installés, exploitees et entretenus par un personnel qualifie. Schneider Electric decline toute responsabilité quant aux conséquences de l'utilisation de ce matériel. © 2013 Schneider Electric. "All Rights Reserved."

C81529

04-2013

Telemecanique

Sensors

XUY F 95 S

www.tesensors.com

FORK SENSOR
