PKKS8 - Nettoyeur à vapeur ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson gaz encastrable
Marque	Electrolux
Modèle	PKKS8
Dimensions (L x l)	766 mm x 516 mm
Dimensions de la niche d'encastrement (L x l)	750 mm x 490 mm
Puissance totale (G20/G25)	10,5 kW
Alimentation électrique	230 V ~ 50 Hz
Catégorie de gaz	II2E+3+
Raccordement gaz	G 1/2"
Nombre de brûleurs	5 (1 triple couronne, 3 semi-rapides, 1 auxiliaire)
Brûleur triple couronne	3,8 kW
Brûleurs semi-rapides	1,9 kW chacun
Brûleur auxiliaire	1,0 kW
Allumage	Électronique avec thermocouple
Sécurité	Thermocouple de sécurité coupure gaz
Matériau	Acier inoxydable et émail
Entretien	Nettoyage manuel sans vapeur ni haute pression
Pièces détachées	Pièces d'origine certifiées disponibles auprès du SAV
Protection de l'environnement	Recyclage via points de collecte dédiés

FOIRE AUX QUESTIONS - PKKS8 ELECTROLUX

Comment allumer un brûleur ?

Poussez et tournez la manette dans le sens inverse des aiguilles d'une montre jusqu'à la position maximum. Maintenez enfoncée environ 5 secondes pour chauffer le thermocouple.

Que faire si aucune étincelle ne se produit à l'allumage ?

Vérifiez l'alimentation électrique, les fusibles, et assurez-vous que le chapeau et la couronne du brûleur sont correctement positionnés.

Pourquoi la flamme s'éteint-elle immédiatement après l'allumage ?

Le thermocouple n'est pas suffisamment chauffé. Maintenez la manette enfoncée plus longtemps (5 secondes) lors de l'allumage.

Comment nettoyer la table de cuisson ?

Nettoyez avec de l'eau chaude et un détergent doux. N'utilisez pas d'appareil à vapeur ou haute pression, ni de produits abrasifs.

Quels diamètres de casseroles utiliser ?

Pour le brûleur triple couronne : 180-280 mm ; semi-rapides : 120-240 mm ; auxiliaire : 80-180 mm.

Comment économiser de l'énergie ?

Couvrez les casseroles et baissez le feu dès l'ébullition. Utilisez des récipients adaptés à la taille du brûleur.

Que faire en cas de coupure d'électricité ?

Vous pouvez allumer le brûleur manuellement avec une flamme (briquet). Approchez la flamme du brûleur, enfoncez et tournez la manette.

Comment remplacer un injecteur ?

Retirez les supports, chapeau et couronne. Avec une clé 7, retirez l'injecteur et remplacez-le par le modèle adapté au type de gaz (reportez-vous au tableau des caractéristiques).

Quelles sont les consignes de sécurité pour les enfants ?

Surveillez les enfants pour qu'ils ne jouent pas avec l'appareil. Ne laissez pas d'emballage à leur portée.

Comment mettre au rebut l'appareil ?

Débranchez-le, coupez le câble d'alimentation et déposez-le dans un point de collecte pour appareils électriques et électroniques. Ne le jetez pas avec les ordures ménagères.

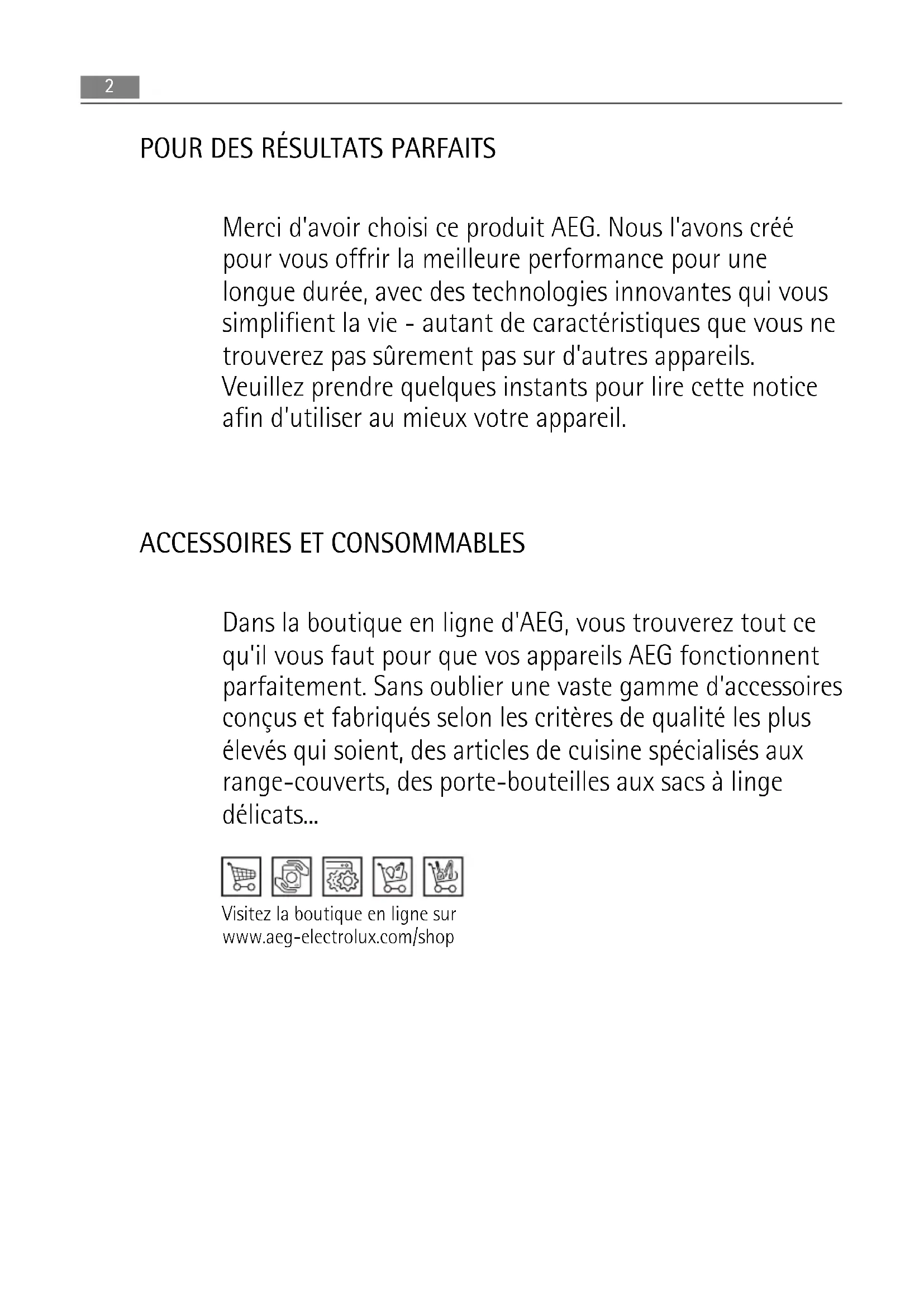

MODE D'EMPLOI PKKS8 ELECTROLUX

Merci d'avoir besoin ce produit AEG. Nous l'avons créé pour vous offrir la meilleure performance pour une longue durée, avec des technologies innovantes qui vous simplifier la vie - autant de caractéristiques que vous ne trouvrez pas surement pas sur d'autres appareils. Veuillez prendre quelques instants pour生存 cette notice afin d'utiliser au moins votre apparéil.

ACCESSOIRES ET CONSOMMABLES

Dans la boutique en ligne d'AEG, vous trouvez tout ce qu'il vous faut pour que vos-appareils AEG fonctionnent parfaitement. Sans oublier une vaste gamme d'accessoires concus et fabriqués selon les critères de qualité les plus élevés qui soient, des articles de cuisine spécialisés aux range-couverts, des portebouteilles aux sacs à linge délicats...

Visitez la boutique en ligne sur www.aeg-electrolux.com/shop

SOMMAIRE

4 Consignes de sécurité
7 Installation

11 Description de l'appareil
11 Fonctionnement
13 Consels utiles
14 Entretien et nettoyage
15 En cas d'anomalie de fonctionnement
17 Caracteristiques techniques
18 En matière de protection de l'environnement

Les symboles suivants sont utilisés dans ce manuel:

Informations importantes pour votre sécurité et pour éviter d'abîmer l'appareil.

Informations generales et conseils

Informations ecologiques

Sous réserve de modifications

CONSIGNES DE SECURITE

AVERTISSEMENT

Ces instructions s'appliquent uniquement aux pays dont les symboles figurent sur la couverture de cette notice d'utilisation.

Pour votre sécurité et le bon fonctionnement de l'appareil, lisez attentivement ce manuel avant l'installation et l'utilisation. Conservez ces instructions à proximé de l'appareil. Les utilisateurs doivent connaître parfaitement le fonctionnement et les fonctions de sécurité de l'appareil.

Avertissements importants

AVERTISSEMENT

Cet apparéil n'est pas conscience pour être utilisé par des personnes (y compris des enfants) dont les facultés physiques, sensorielles ou mentalales sont réduites, ou qui manquent d'expérience et de connaissances, à moins qu'une personne responsable de leur sécurité ne les supervise ou leur donne des instructions sur la manière de l'utiliser.

Sécurité enfants

• Cet apparéil ne doit être utilisé que par des adultes Surveillées les enfants, pour vous assurer qu'ils ne jouent pas avec cet apparéil.
• Ne laissezaucun emballage à la portée des enfants. Ils risquent en effet de sétouffer ou de se blesser.
• Ne laisseriez pas les enfants s'approcher de l'appareil pendant ou après son utilisation, et cela jusqu'à ce qu'il soit froid.

Application

• Retirez tous les emballages, les étiquettes et le film protecteur du panneau de la table de cuisson en acier inoxydable (le cas échéant) avant de l'utiliser pour la première fois. Ne retirez pas la plaque signalétique Cela peut annuler la garantie.
• Mettez à l'arrêt les zones de cuisson après chaque utilisation.
• Les brûleurs et les parties accessibles sont chauds pendant et après la cuisson. Ne posez pas de couverts ou de couvercles sur le plan de cuisson. Les membres et leur contenu peuvent basculer. Risque de brûlure.
• Surveiliez attentivement la cuisson lors de friture dans l'huile ou la graisse : les graisses surchauffées s'enflammment facilement. Risque d'incendie !
• Ne laissez pas l'appareil sans surveillance en cours de fonctionnement.
• Surveillance toujours l'appareilpendant son fonctionnement.
• Evitez tout écoullement dans les orifices de la table de cuisson.
• N'utilise jamais l'appareil sans reçipiens de cuisson dessus.
• Cet apparéil est destiné à un usage domestique normal. N'utilisez jamais l' apparéil à des fins commerciales ou industrielles.
  -党的建设

• Notre apparéil est destiné à la cuisson des alimentents. Vous évitez ainsi des risques matériels et corporels.

• Utilisez uniquement des recipients dont le diamètre correspond aux diamêtres indiqués pour chaque zone de cuisson. Risque de surchauffe et de rupture de la table en verre (si votre apparéil en est équipé) !

• N'utilisez pas un réseau dont le diamètre est plus petit que celui de la zone de cuisson - la flamme va s'étendre et surchauffer la poignée du réseau.
• Les membres ne doivent pas entraîn en contact avec les commandes.
• N'utilise pas de recipients de cuisson instables : ils peuvent se renverser et provoquer un accident.
• Ne conservez pas ou ne placez pas de produits inflammables (ou d' éléments imbibés de produits inflammables, et/ou des produits susceptibles de fondre (plastique, aluminium,...) ou du matériel (torchon,...) sur ou à proximité de l'appareil. Risque d'explosion ou d'in-cendie!
• N'utilisez que les accessoires fournis avec l'appareil.
• Faites attention si vous branchez d'autres apparèils électriques à des prises situées à proximé de la table de cuisson. Contrôlez que les cables d'alimentation n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les recipients brûlants. Contrôlez que les cables ne soient pas enchevêtrés.
• Si vous table de cuisson est endommagée (éclat, félure,...), débranchez-la de la prise électrique pour éviter tout risque d'électrocution.

Installation

• Veuillez lore attentivement cette notice d'utilisation. Le fabricant ne pourra etre tenu pour responsable en cas de dommages corporels ou matériels resultant du non-respect des prescriptions suivantes.
• Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (gaz, électricité,...), la mise en service et la maintenance de votre apparéil doivent être effectuels uniquement par un professionneliel qualifié, selon les normes et règlements en vigueur.
• Verifiez que l'appareil n'a pas ete endommagé pendant le transport. Ne branchez jamais un apparilel endommagé. Si nécessaire, contactez le magasin vendeur.
• N'utilisez les apparèils encastrables qu'après les avoir installés dans des meubles d'encastrement appropriés et qui repondent aux normes en vigueur.
• N'installez pas la table de cuisson au-dessus d'un apparéil électroménager si celui-ci ne l'a pas formellement prévu.
• Installez l'appareil uniquement sur un plan de travail dont la surface est plane.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Vous risqueriez de vous bleisser et d'endommager l' apparéil.
• Respectez la législation, la reglementation, les directives et les normes en vigueur dans le pays où est installé l'appareil (reglementations de sécurité sur le recyclage, consignes de sécurité electrique et/ou gaz).
• Respectez l'espacement minimal requis par rapport aux autres apparéils.

• La protection contre les contacts accidentels doit être assurée par le montage, par exemple les tiroirs doivent être installés uniquement avec un panneau de protection directement sous l'appareil.

• Pour protégger l'appareil de l'humidité, mettez du mastic (joint) adapté sur les surfaces de découpe du plan de travail.

• Le joint comble les fentes entre le plan de travail et l'appareil.
• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité émanant, par exemple, d'un lave-vaisse ou d'un four.
• N'installez pas l'appareil à proximé d'une porte ou sous une fenêtre. Les recipients chauds sur la table de cuisson pourrait se renoverser à l'ouverture de celles-ci.
• Avant d'insteller et d'utiliser l'appareil, assurez-vous que les réglages de l'appareil soient compatibles avec les conditions d'installation du local (type de gaz, pression du gaz,...). Les paramétres de réglage de l'appareil figurent sur la plaquette située à proximité du tuyau d'acciviée du gaz.
• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règes d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.
• L'utilisation d'un apparéil de cuisson au gaz conduit à la production de chaleur et d'humidité dans la piece où il est installé. Veillez à assurer une bonne aération de la cuisine : maintenez ouverts les orifices d'aération naturelle ou installez un dispositif d'aération mécanique (hotte à extraction mécanique).
• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire en ouvrant la fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique (si elle existe).
• Les opérations d'installation et de branchement doivent être réalisées par un technicien qualifié. Risque de blessure due à un choc électrique!
• Debranchez l'appareil du réseau électrique avant toute opération de nettoyage ou d'entretien.
• La borne d'alimentation est sous tension.
• Mettez la borne d'alimentation hors tension.
  Assurez-vous que l'appareil est correctement installé de manière à évider tout contact.
• Si les prises males et fémelles sont mal serrées ou mal installées, la borne peut surchauffer.
• Le raccordement électrique ne doit être effectué que par un électricien qualifié.
• Le cable ne doit pas etre tendu.
• Utilisez le cable d'alimentation approprié et remplacez-le par un cable spécifique adapté s'il est endommagé. Adressez-vous à votre service après vente pour le remplacement du cable d'alimentation.
• Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm.
• Si la patte de scellement se trouve à proximé du répartiteur, vérifie toujours que le cable d'alimentation n'entre pas en contact avec le bord de la patte.
• Les dispositifs d'isolement complrennt : des disjoncteurs, des fusibles (les fusibles à visser doivent être reliés du support), des disjoncteurs différentiels et des contacteurs.

Mise au rebut de l'appareil

• Pour éviter tout dommage corporel ou matériel.

• Débranchez l'appareil électriquement.

• Coupe le cable d'alimentation au ras de l'appareil et mettez-le au rebut.
• Ecrasez les tuyaux de gaz extérieures, s'ils existent.
• Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.

INSTALLATION

AVERTISSEMENT

Les instructions suivantes concernant l'installation, le raccordement et la maintenance de l'appareil doivent être effectuées par un professionnel qualifié selon les normes et règlements en vigueur.

Raccordement au gaz

Choisissez un raccordement fixe ou utilisez un tuyau flexible en acier inoxydable conforme à la reglementation en vigueur. Si vous utilisez des tuyaux metalliques flexibles, assurez-vous qu'ils n'entrent pas en contact avec les parties mobiles et qu'ils ne sont pas tordus. Faites également attention lorsque la table de cuisson est reliée à un four.

Assurez-vous que la pression d'alimentation de l'appareil répond aux valeurs recomman-dées. Le raccordement régable est relié à la rampe complète par un écrou fileté G 1/2". Vissez les pieces sans forcer, réglez le raccordement dans le sens nécessaire et serrez le tout.

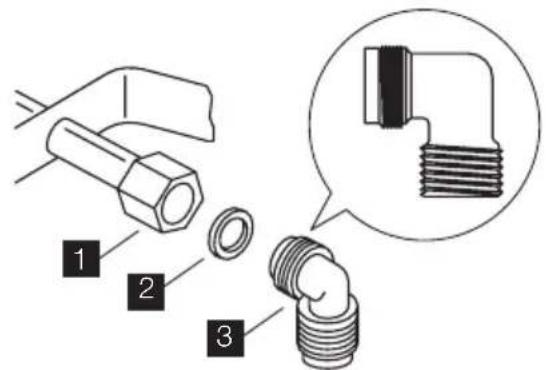

1 Extrémité de l'arbre avec écrou

2 Rondelle
3 Coude

Raccordement rigide :

Effectuez le raccordement en utilisant des tuyaux métalliques rigides (en cuivre avec embout mécanique).

Raccordement « flexible » avec embout mécanique :

• Gaz naturel: le raccordement s'effectue avec un tuyau flexible à embout mécanique qui se visse directement sur le coude terminant la rampe de l'appareil.

• Butane / Propane : Un tubeSouple, Equipé de ses colliers, peut'êtreutilised s'il est visita-ble sur toute sa longueur et si l'appareil ne fonctionne qu'au butane. Si l'appareil fon-tionne au propane, il faut utiliser un tuyau flexible à embout métallique approprié.

Raccordement de tuyaux flexibles non métalliques :

S'il est visitable sur toute sa longueur, vous pouvez utiliser un tuyau flexible. Fixez fermement le tuyau flexible à l'aide de colliers.

Gaz liquide : utilisez le détendeur en caoutchouc. Intercalez toujours le joint. Continuez alors le raccordement au gaz. Le tuyau flexible s'applique lorsque :

• il ne doit pas devenir plus chaud que la tempéature ambiente, à savoir plus de 30^ ;
• il n'est pas plus long que 1,50 ~m
• il ne montre aucun étranglement ;
• il n'est soumis à aucune traction et aucune torsion ;
• il n'entre pas en contact avec la découpe ou les coins tranchants ;
• il est visitable sur toute sa longueur afin de vérifier son état.

Vérifiez les points suivants pour contrôle le bon état du tuyau flexible :

• il ne présente aucune fente, coupure, marque de brûlure sur les deux extrémités et sur toute sa longueur;
• le matériel n'est pas durci, mais présente une Elasticité correcte;
• les colliers de serrage ne sont pas rouillés;
• la date d'expiration n'est pas passée.

Si vous constatéz au moins un de ces défauts, ne réparez pas le tuyau, mais remplacez-le.

Quand l'installation est terminée, assurez-vous que chaque raccord est étanche en utilisant une solution savonneuse, et non une flamme!

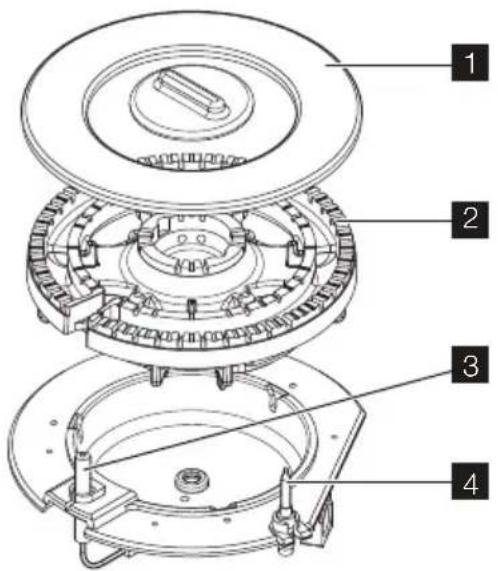

Remplacement des injecteurs

1. Enlevez les supports de casseroles.
2. Retirez le chapeau et la couronne du brûleur.
3. À l'aide d'une clé 7, retirez les injecteurs et remplacez-les par ceux requis pour le type de gaz utilisé (reportez-vous au tableau de la section Caracteristiques techniques).
4. Assemblez les pieces, en suivant la même procédure dans l'ordre inverse.

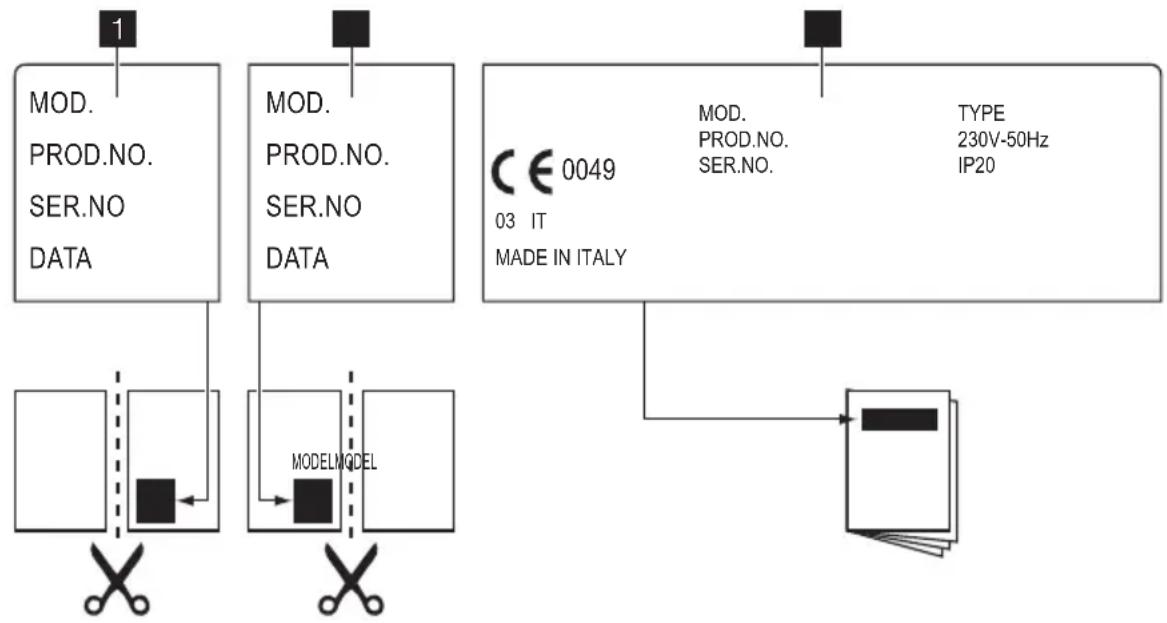

5. Avant de sceller l'appareil, remplacez la plaque signalétique (placee pres du tuyau d'arivée de gaz) par cette adaptée au nouveau type de gaz. Vous trouvez cette étiquette dans le sachet fourni avec l'appareil.

Si la pression du gaz d'alimentation est variable ou diffère de la pression nécessaire, vous nevez installer un régulateur de pression approprié sur le tuyau d'arrivée de gaz.

Réglage du niveau minimum

Pour régler le niveau minimum des brûleurs :

1. Allumez la table de cuisson.
2. Tournez le bouton jusqu'à la position minimum.
3. Enlevez la manette de commande.
4. A l'aide d'un tourne-vis fin, réglez la position de la vis de by-pass. Si vous passez du gaz naturel à 20 mbar à du gaz liquide, serrez la vis de réglage à fond. Si vous passez du gaz

liquide à un gaz naturel à 20 mbar, dévissez la vis de by-pass d'environ 1/4 de tour (1/2 tour pour un brûleur à triple couronne).

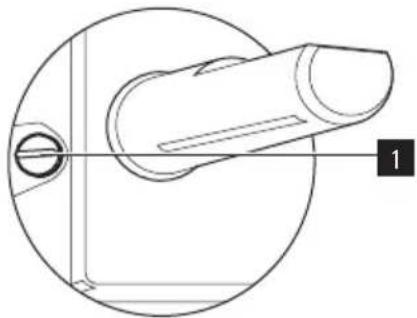

1 vis de réglage minimum

1. Assurez-vous que la flamme ne sort pas lorsque vous tournezrapidement le bouton de la position maximum à la position minimum.

Branchementélectrique

• L'appareil doit être relié à la terre en respectant bien les précautions de sécurité.
• Assurez-vous que la tension nominale et le type d'alimentation sur la plaque signalétique correspondant bien à la tension et à la puissance de l'alimentation locale.
• Cet apparéil est fourni avec un cable d'alimentation électrique et une prise.
• Tout composant électrique doit être installé ou remplace par le technicien ou un employé qualifié du service technique.
  Utilisez toujours une prise antichoc bien installee.
  Assurez-vous que la prise principale est accessible après installation.
• Ne tirez pas sur le cable d'alimentation pour débrancher l'appareil. Tirez toujours sur la prise principale.
• L'appareil ne doit pas etre raccorde a l'aide d'un prolongateur, d'un adaptateur ou d'une prise multiple (risque d'incendie).Verifiez la conformite du raccordement a la terre avec les normes et reglementations en viqueur.
• Le cable d'alimentation doit être place de telle façon qu'il ne touche aucune piece chau-de.
• Raccordez l'appareil au secteur à l'aide d'un système permettant le débranchement de l'appareil à tous les pôles, avec une largeur d'ouverture de contact d'au moins 3 mm., par exemple, un disjoncteur automatique de protection, des déclencheurs de perte à la terre ou un fusible.
• Aucune partie du cordon d'alimentation ne doit afficher une température supérieure à 90^ . Le cable neutre bleu doit être raccordé à la borne "N" de la plaque à bornes. Le cable de phase marron (ou noir) (partant de la borne "L" de la plaque à bornes doit toutes être relié à la phase sous tension.

Remplacement du cable d'alimentation

Ne remplacez le cable de raccordement qu'vec un cable de type H05V2V2-F T90. Assurez-vous que la section du cable convient à la tension et à la tempéature de fonctionnement. Le cable de terre jaune/vert doit être plus long d'environ 2 cm que le cable de phase marron (ou noir).

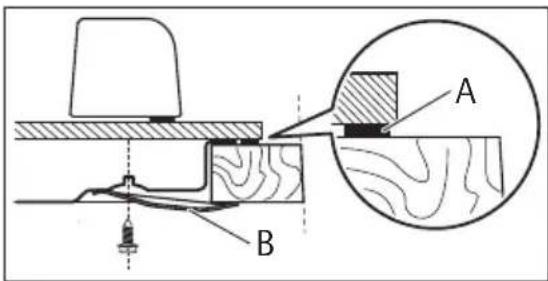

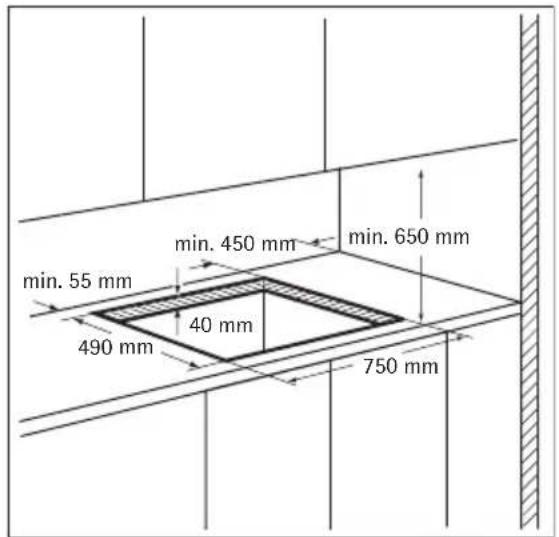

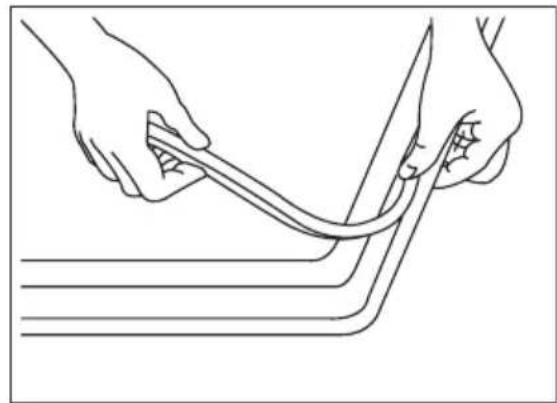

Encastrement

A - joint fourni
B- équerres fournies

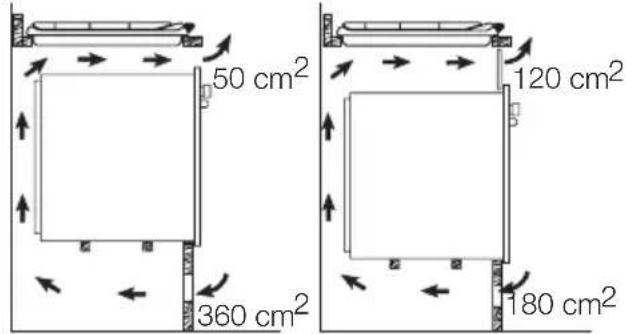

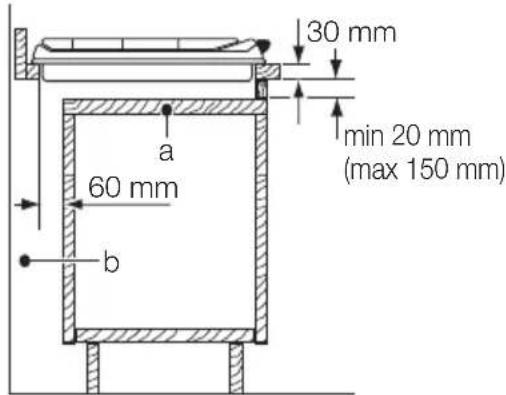

Possibilities d'insertion

Élement de cuisine avec porte

Le panneau installé sous la table de cuisson doit être facilement amovible et facile d'accès au cas où une intervention technique serait nécessaire.

a) Panneau amovible
b) Espace pour les branchements

Au-dessus d'un four

Les dimensions de la niche d'encastrement doivent être conformes aux indications et l'élement de cuisine doit être équipé d'aérations pour assurer un apport d'air continu. Les rac

cordements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre un retrait facile du four de l'ensemble.

FABRICANT :

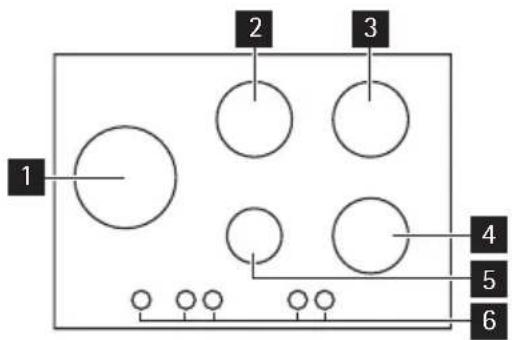

Description de la table de cuisson

1 Brûleur à triple couronne
2 Brûleur semi-rapide
3 Brûleur semi-rapide
4 Brûleur semi-rapide
5 Brûleur auxiliaire
6 Manettes de commande

Manettes de commande

Symbole Description
	Pas d'alimentation en gaz / position arrêt
	Position d'allumage / alimentation en gaz maximum
	Alimentation en gaz minimum

FUNCTIONNEMENT

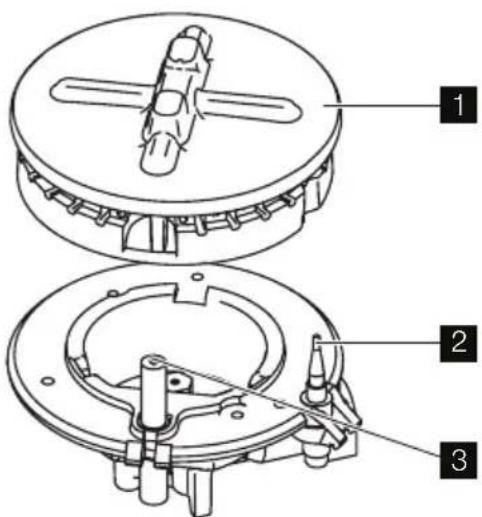

Allumage du bruleur

AVERTISSEMENT

Soyez très prudent lorsque vous utilisez une flammé directe dans une cuisine. Le fabricant décline toute responsabilité en cas d'utilisation non conforme de la flamme

Allumez toujours le brûleur avant de poser le écipient.

Pour allumer le brûleur :

1. Poussez et tournez la manette dans le sens inverse des aiguilles d'une montre jusqu'à la position maximum ( ).
2. Maintenez la manette appuyée pendant environ 5 secondes ; cela permettra au thermocouple de chauffer. Dans le cas contraire, l'arrivee de gaz est interrompue.
3. Reglez la flamme.

Si après quelques essais, le brûleur ne s'allume pas, assurez-vous que sa couronne et son chapeau sont correctement mis en place.

1 Chapeau et couronne du brûleur
2 Thermocouple
3 Bougie d'allumage

1 Chapeau du brûleur
2 Couronne du bruleur
3 Bougie d'allumage
4 Thermocouple

AVERTISSEMENT

Si le brûleur ne s'allume pas après 15 secondes, relâchéz la manette de commande, tournez-la sur la position d'arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.

En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir re-cours au système automatique. Dans ce cas, approchez une flamme du brûleur, enforcez la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à la position de libération maximum du gaz.

Si le brûleur s'éteint accidentellement, tournez la manette de commande sur la position Arêt et attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur.

Le générateur d'étincelles se déclènche automatiquement à la mise sous tension de l'appareil, après l'installation ou une coupure d'électricité. Ce phénomène est normal.

Pour eteindre les bruleurs

Tournez la manette jusqu'au symbole

AVERTISSEMENT

Baissez ou eteignez tous la flamme d'un bruleur avant de retirer un recipient.

CONSEILS UTILES

Économies d'énergie

• Si possible, couvrez les cassetoles.

• Lorsque le liquide commence à bouillir, baissez le feu pour laisser légèrement frémir le liquide.

AVERTISSEMENT

Utilisez des casseroles et poêles dont le fond correspond à la dimension du brûleur. N'utilise pas de plats de cuisson qui dépasse sur la surface de cuisson.

Brûleur Diamètres des casseroles

Triple couronne 180 - 280 mm

Semi-rapide (arrière gauche) 120 - 240 mm

Semi-rapide (arrière droit) 120 - 240 mm

Semi-rapide (avant droit) 120 - 180 mm

Auxiliaire 80 - 180 mm

AVERTISSEMENT

Les recipients ne doivent pas entraîn en contact avec les commandes.

AVERTISSEMENT

Assurez-vous que les queues des reçipients ne dépassent pas du rebord avant de la table de cuisson et que les reçipients sont placés au centre des brûleurs pour une stabilité maximal et pour consommer moins de gaz.

Ne placez pas de casseroles instables ou déformées sur les brûleurs pour éviter des renver- sements et des blessures.

AVERTISSEMENT

Il n'est pas conseillé d'utiliser un diffuseur de flamme.

ENTRETIEN ET NETTOYAGE

AVERTISSEMENT

Avant de procéder au nettoyage, assurez-vous que toutes les manéttes se trouvent sur la position « arrêt», que l'appareil soit débranché électriquement et qu'il soit complètement refroidi. Débranchez l'appareil de l'alimentation électrique avant de procéder à toute opération de nettoyage ou d'entretien.

AVERTISSEMENT

Pour des raisons de sécurité, n'utilise jamais d'appareil à vapeur ou à haute pression pour nettoyer la table de cuisson.

AVERTISSEMENT

N'utilise pas de produits nettoyants abrasifs, de tampons à récurer ou de substances acides, sous peine d'endommager l'appareil.

• Vous pouvez-retirer les portecasseroles pour nettoyer la table de cuisson.

• Nettoyez les éléments en émail, le chapeau et la couronne avec de l'eau chaude et un détergent doux.

• Lavez les éléments en acier inoxydable à l'eau, puis séchez-les à l'aide d'un chiffon doux.

• Les portecasseroles ne peuvent pas etre lavés au lave-vaiselle, mais doivent etre lavés à la main.
• Lorsque vous lavez les porte-casseroles à la main, faites attention au moment de les secher car l'émailage produit parfois des asperités sur les bords. Si nécessaire, enlevez les taches rebelles à l'aide d'une crème détergente.
• Àprous avoir lavé les portecasseroles, veillez à les remetre en place correctement.
• Pour que les brûleurs fonctionnent correctement, assurez-vous que les bras des portecasseroles sont au milieu du brûleur.
• Replacez les supports de casserole avec soin afin de ne pas endommager le dessus de la table de cuisson.

Après nettoyage, séchez l'appareil à l'aide d'un chiffon doux.

Enlevez les salissures :

1. • Enlevez immédiatement : plastique fondu, feuilles plastique et les aliments contenant du sucre.
2. Mettez l'appareil à l'arrêt et laisserze le refroidir avant de procéder au nettoyage : des cernes de calcaire, traces d'eau, projections de graisse, décolorations métalliques Luisantes. Utilisez un produit de nettoyage spécial pour vitrocéramique ou acier inoxydable.
3. Nettoyez l'appareil à l'aide d'un chiffon humide et un peu de détergent.
4. Pour finir essuyez l'appareil à l'aide d'un chiffon propre.

Nettoyage du générateur d'étincelles

Cette fonction emploie une bougie d'allumage en céramique et d'une electrode métallique. Maintenez ces éléments propres pour prévenir un allumage difficile et vérifier que les trous de la couronne du brûleur ne sont pas obstrués.

Entretien periodique

Demandez régulierement à votre service après-vente local de vérifier l'etat du tuyau d'arrivee de gaz et du régulateur de pression, si I'appareil en est équipé.

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Anomalie Cause possible Solution

Aucune étincelle ne se produit à l'allumage.

• Il n'y a pas d'alimentation électrique.

• Vérifiez si l'appareil est bien branché et allumé;

• Contrôlez le fusible. Si le fusible est dégagé plusieurs fois, contactez un électricien qualifié.

• Le couvercle et la couronne

du brûleur sont mal positionnés.

Assurez-vous que le couvercle et la couronne du bruleur sont bien positionnés.

Anomalie Cause possible le Solution
La flamme s'éteint immédiatelment après l'allumage.	• Le thermocouple n'est pas suffisamment chauffé.
Les flammes sont irrégulières. • La couronne du brûleur doit être encrassés avec des restes d'aliments.	• vérifie si l'injecteur n'est pas bouché et s'il n'y pas de particules alimentaires dans la couronne.

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel à un service après-vente. Si l'anomalie persiste, contactez votre magasin vendeur ou votre service après-vente.

Si un problème résultat d'une mauvaise utilisation ou si l'installation de l'appareil n'a pas eté réalisée par un professionnel qualifié, le déplacement du technicien du service après vente ou du revendeur peut être facturé même en cours de garantie.

Étiquettes fournies avec le sac d'accessoires

Collez les étiquettes adhesives comme indiqué ci-dessous :

1 Collez-la sur la carte de garantie et envoyez cette partie
2 Collez-la sur la carte de garantie et conservez cette partie
3 Collez-la sur la notice d'utilisation

Les informations suivantes sont nécessaires pour pouvoir vous offrir une aide rapide et adaptée. Ces données figurent sur la plaque signalétique du kit d'injecteurs.

• Description du modele ....
• Référence produit (PNC) ....
• Numéro de série (S.N.) ....

Utilisez exclusivement des pieces d'origine certifiées constructeur. Elles sont disponibles au+. pres de votre service après-vente.

CHARACTERISTIQUES TECHNIQUES

Dimensions de la table de cuisson

Largeur : 766 mm
Longueur : 516 mm
Dimensions de la niche d'encastrement de la table de cuisson
Largeur : 750 mm
Longueur : 490 mm

Puisance

Brûleur à triple couronne : 3,8 kW
Brûleur semi-rapide : 1,9 kW
Brûleur auxiliaire : 1,0 kW
PUISSANCE TOTALE : G20/G25 (2E+) 20/25 mbar = 10,5 kW G30 (3+) 28-30 mbar = 763 g/h G31 (3+) 37 mbar = 750 g/h
Alimentation électrique : 230 V ~ 50 Hz
Catégorie : II2E+3+
Raccordement au gaz : G 1/2 "
Alimentation en gaz : G20/G25 (2E+) 20/25 mbar
Classe de l'appareil : 3

Diamètres de by-pass

Brûleur Ø by-pass en 1/100 mm
Auxiliaire 28
Semi-rapide 32
Triple couronne	56

Brûleurs à gaz

BRÜ-LEUR	PUISSAN-CE NOR-MALE	PUISSAN-CE RÉDUI-TE	PUISSANCE NORMALE
			GAZ NATURELG20/G25 (2E+) 20/25 mbar			LPG (butane/propane)G30/G31 (3+) 28-30/37 mbar
	kW	kW	inj.1/100mm	G20	G25	inj.1/100mm	G30	G31
				m3/h	m3/h		g/h	g/h
Brûleurauxiliaire	1,0	0,33	70	0,095	0,111	50	73	71
Brûleursemi-ra-pide	1,9	0,45	96	0,181	0,210	71	138	136
BRû-LEUR	PUISSAN-CE NOR-MALE	PUISSAN-CE RÉDUI-TE	PUISSANCE NORMALE
			GAZ NATURELG20/G25 (2E+) 20/25 mbar			LPG (butane/propane)G30/G31 (3+) 28-30/37 mbar
	kW kW		inj.1/100mm	G20 G25 inj.		1/100mm	G30 G3
				m3/h m3/h g/h g/h
Brûleur à triple couron-ne	3,8 1,40	146 0,362 0,421 98 276	271

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traité comme dechet menager. Il doit etre remis au point de collecte dedieda cet effet (collecte et recyclage du materiel electrique et electronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous réservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Emballage

Tous les matériaux d'emballage sont ecologiques et recyclables. Les composants en plastique sont identifiables grâce aux sigles: >PE <, >PS < , etc. Veuillez jeter les matériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.

C
