IAN 102865 - Établi de travail POWERFIX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Établi de travail pliable
Marque	Powerfix
Modèle	IAN 102865
Utilisation conforme	Serrage d'objets pour sciage, peinture, nettoyage, ponçage, meulage, polissage ou collage dans le cadre domestique
Charge maximale admissible	100 kg
Matériau du plan de travail	Panneau de particules
Matériau du châssis	Acier
Pieds en plastique	Oui, embouts
Pliable	Oui
Système de serrage	Mâchoires de serrage amovibles
Accessoires inclus	Caches à outils, mâchoires de serrage
Nombre de pieds	4
Réglage en hauteur	Non, hauteur fixe
Alimentation	Aucune (manuel)
Sécurité	Ne pas utiliser comme siège ou escabeau, vérifier les fixations avant usage
Entretien	Nettoyer avec un chiffon humide, sécher immédiatement, pas de solvant
Stockage	À plat ou suspendu au mur, à l'abri de l'humidité
Fabricant	Abraham Diederichs (Powerfix)
Service après-vente	Adresse : Entrées de marchandises Porte 1, D-42349 Wuppertal
Garantie	Sous réserve du bon d'achat, réparation ou échange
Mise au rebut	Emballage recyclable, produit selon réglementation locale
Utilisation	Intérieur uniquement

FOIRE AUX QUESTIONS - IAN 102865 POWERFIX

Comment monter l'établi Powerfix IAN 102865 ?

Suivez les étapes du manuel : commencez par monter les pieds arrière (3) et avant (2) selon les schémas A et B. Vissez ensuite les supports de plateau sur les éléments de villebrequin (14), puis fixez ces éléments sur les plans de travail (1). Montez les pieds avec les éléments de villebrequin, en veillant à la disposition des rondelles pour permettre le pliage. Fixez les pieds en plastique (5) et abaissez les renforts pliables. Tournez la table et posez-la sur une surface plane, puis vissez les caches à outils (4). Alignez horizontalement avec un niveau à bulle et serrez toutes les vis.

Quelle est la charge maximale supportée par l'établi ?

La charge maximale admissible est de 100 kg. Il est important de répartir le poids équitablement sur le plan de travail et d'étayer les objets longs. Ne dépassez jamais cette charge pour éviter tout risque de basculement ou de dommage.

Comment replier l'établi pour le rangement ?

Pour replier l'établi, commencez par relever les renforts pliables vers le haut dans la direction de la flèche (figure G). Ensuite, pliez la table comme indiqué sur la figure H. En cas de difficulté, desserrez légèrement les vis des figures A et E. Une fois plié, vous pouvez le stocker à plat ou le suspendre au mur.

Puis-je utiliser l'établi comme escabeau ou siège ?

Non, il est formellement interdit d'utiliser l'établi comme siège, marchepied ou tabouret. La notice précise que cela présente un risque de basculement et de blessure. L'établi est conçu uniquement pour le serrage d'objets lors de travaux domestiques.

Comment nettoyer l'établi Powerfix ?

Nettoyez les salissures et la poussière avec un chiffon humide. N'utilisez jamais de solvant ou de produits abrasifs. Après nettoyage, séchez soigneusement l'établi. Évitez de le laisser sous la pluie ou dans un endroit humide pour prévenir la corrosion.

Que faire si une pièce est endommagée ?

N'utilisez pas l'établi si des pièces sont endommagées. Contactez le service après-vente à l'adresse : Entrées de marchandises Porte 1, D-42349 Wuppertal. Pour les réparations, utilisez exclusivement des pièces d'origine agréées. Joignez votre bon d'achat si la réparation est sous garantie.

L'établi est-il adapté pour un usage professionnel ?

L'établi Powerfix IAN 102865 est conçu pour un usage domestique uniquement, comme indiqué dans la notice. Il ne doit pas être utilisé dans un cadre professionnel ou industriel. La charge maximale de 100 kg et les matériaux sont adaptés à des travaux non intensifs.

Comment fixer les mâchoires de serrage ?

Les mâchoires de serrage (13) s'insèrent dans les trous prévus sur les plans de travail. Après montage de l'établi, vous pouvez les placer selon vos besoins. Assurez-vous que l'objet à serrer est bien maintenu et que le serrage n'est pas excessif pour éviter d'endommager la pièce.

Où trouver des pièces de rechange pour l'établi ?

Les pièces de rechange ne sont pas directement mentionnées dans la notice. Pour toute demande, contactez le service après-vente d'Abraham Diederichs à l'adresse indiquée. Lors de votre commande, conservez le ticket de caisse et la référence de l'article (IAN 102865) comme preuve d'achat.

Comment éliminer l'emballage de l'établi ?

L'emballage de l'établi est composé exclusivement de matériaux recyclables. Jetez-les dans les containers de recyclage locaux conformément à la réglementation de votre commune. Pour le produit lui-même en fin de vie, renseignez-vous auprès de votre mairie pour les possibilités de mise au rebut.

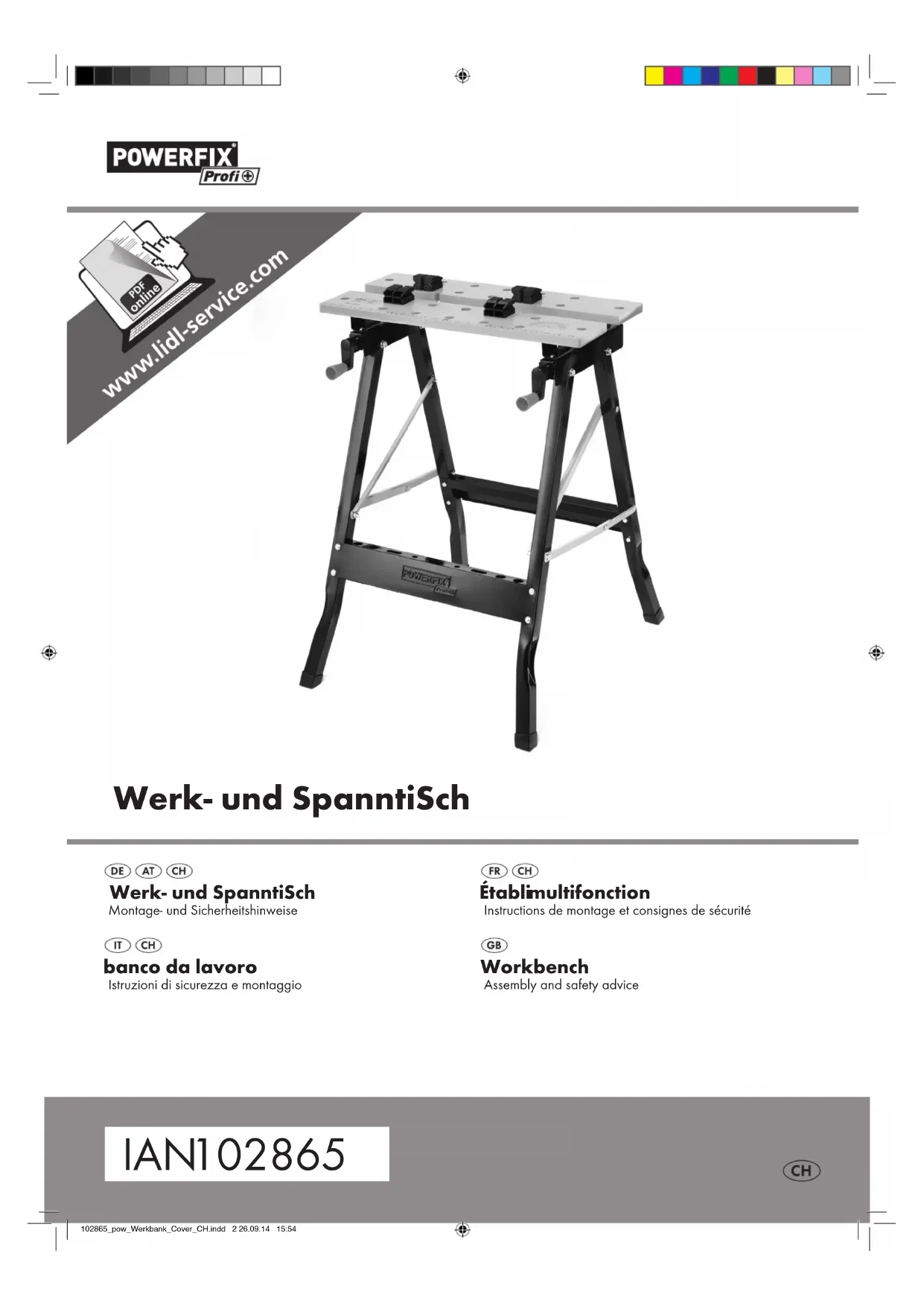

MODE D'EMPLOI IAN 102865 POWERFIX

Instructions de montage et consignes de sécurité

GB

Workbench

FR / CH Instructions de montage et consignes de sécurité Page 5

Nous vous felicitons pour votre achat. Familiarisez-vous avec le produit avant le montage et la première mise en service. Lisez pour cela attentivement la notice de montage suivante et les indications

de sécurité. Utilise ce produit en respectant strictement ces instructions et dans les domaines d'application spécifiés. Veuillez conserver soigneusement cette notice. Fournissez également tous les documents en cas de remise du produit à un tiers.

- Utilisation conforme

Serrage d'objets destinés à être sciers, peints, nettoyés, ponçés, meulés, polis ou collés dans le cadre des travaux domestiques. Toute autre utilisation est considérée comme inappropriée.

Charge admissible: max. 100kg

Risques résiduels

Meme en cas d'utilisation conforme, il reste certains risques qui ne peuvent pas etre écarts. Les dangers potentiels suivant sont a anticiper en raison de la conception du produit :

• Pincement de parties du corps dans les parties mobiles
• Endommagement de l'objet serré à cause d'un serrage trop fort
• Erreur d'usinage de la pièce

Consignes de sécurité

Avont toute utilisation, vérifier que les fixations sont bien visées.
Vérifier le dispositif de serrage avec une faible tension.
Ne pas utiliser la table de serrerage ni comme siege, ni comme marchepied ni comme tabouret.
Ne pas dépasser les forces de traction et de tension autorisées.
Répartir le poids équitablement sur le plan de travail.
Etayer les objets longs.
Poser uniquement sur des sols solides et plats.
Les quatre pieds doivent etre en contact avec le sol, au besoin, compenser avec des cales.
Pendant l'usinage, vérifier que I'objet est bien serré.
Appuyer sur le plan de travail pour le stabiliser uniquement avec les mains et en direction du sol.
Ne pas prendre appui sur la table avec les pieds.
Ne pas laisser a la portee des enfants. Conservez le produit en lieu surn.

Montage

Contenu de l'emballage:

Vérifier qu'il ne manque pas de pieces ni de fixations.
Monter les pieds arrriere 3 et avant 2 en vous referant aux croquis A et B.
Visser les supports de plateau sur les éléments de villebrefin [14] comme sur le schéma C.
Visser les éléments de villebreguin 14 sur les plans de travail 1 comme sur le schema D.
Visser les pieds montés sur le schema A avec les éléments de villebrequin 14 comme sur le schema E.
La disposition des rondelles doit etre comme sur la figure B pour permettre la rotation lors d'un pliage ulterieur.
Fixer les pieds en plastique 5. Abaisser les renforts pliables des pieds comme sur la figure A.
Tourn la table et la poser sur une surface plane.
Visser les caches a outils 4 comme sur la figure F.
Aligner la table horizontally à l'aide d'un niveau à bulle et vérifier que toutes les vis sont bien serrées.

Insérer au besoin les mâchoires de serrage 13 dans le trou des plans de travail.

Replier la table de travail et de serrage

Replier les renforts pliables vers le haut dans la direction de la flèche comme sur la figure G.
Replier la table comme sur la figure H.
En cas de difficultés, desserer un peu les vis comme sur les figures A et E.

Stockage et entretien

Nettoyer les salissures et la poussiere avec un chiffon humide, ne pas utiliser de solvant. Puis bien secher.
Ne pas laisser sous la pluie.
Ne pas laisser séjourner dans un endroit humide, risque de corrosion.
Ne plus utiliser les piece endommagées.
- Entreposer à plat ou suspendu au mur.

Service après-vente

Pour éviter les endommagements lors du transport, emballez le produit de manière sure ou utilisez l'emballage d'origine.

Les produits Abraham Diederichs sont soumis à des contrôleles de qualité stricts. Toutefois, en cas de dysfonctionnement, veillez returner le produit à notre adressé service après-vente. Une courte description du dysfonctionnement abrège la recherche de l'erreur et le temps de réparation. Veuillez, pendant la période de garantie, joindre votre bon d'achat au produit. S'il ne s'agit pas d'une réparation sous garantie, les frais de réparation vous seront factures.

Important! Nous attirons exprésément votre attention sur le fait que, conformément à la loi sur la responsabilité du fait des produits, nous ne sommes pas responsables des dommages causés par nos produits, s'il sont dus à des réparations non conformes ou un remplacement par des pièces n'était pas d'origine ou n'avant pas notre/agréement.

Entrées de marchandises Porte 1

D-42349Wuppertal

Veuiliez pour toute commande conserver le ticket de caisse et la reference de l'article (par ex. IAN 12345) à titre de preuves d'achat.

- Mise au rebut

L'emballage se compose exclusivement de matieres recyclables. Jetez-les dans les containers de recyclage locaux.

Votre mairie ou toute municipalite vous renseigneront sur les possibilites de mise au rebut des produits usages.
