Type de produit	Haut-parleur satellite pour montage en suspension
Marque et modèle	Electro-Voice EVIDP2.1
Dimensions (H x Diamètre)	201 mm x 113 mm
Poids net (1 haut-parleur + câble)	0,73 kg
Poids à l'expédition (kit de 2)	2,04 kg
Réponse en fréquence (-10 dB)	150 Hz - 20 kHz
Puissance admissible (programme)	30 W
Impédance nominale	16 Ω
Sensibilité (1 W/1 m)	84 dB
Niveau de pression acoustique max	102 dB
Couverture (voix H x V)	150° x 150°
Couverture (programme musical H x V)	100° x 100°
Transducteur	50 mm (2 pouces) large bande
Connecteurs	Phoenix 4 broches (pass-thru)
Matériau du boîtier	ABS (ignifugé)
Finition	Blanche
Homologations	UL1480, CE
Câble de suspension (inclus)	Câble métallique en acier, longueur 4,57 m, charge max 10 kg, UL2442
Contenu du kit (1 boîte)	2 haut-parleurs, 2 câbles de suspension, 2 coupleurs, 6 vis de muselet, 1 manuel
Utilisation prévue	Musique d'ambiance ou d'animation en intérieur, suspension au plafond
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter les solvants
Consignes de sécurité	Installation par un professionnel ; inspection annuelle ; ne pas dépasser 60° d'angle ; charge max 10 kg
Pièces détachées	Contacter le service après-vente Electro-Voice

FOIRE AUX QUESTIONS - EVIDP2.1 ELECTRO-VOICE

Comment installer le haut-parleur EVID P2.1 ?

Le câblage doit être effectué avant l'installation. Enfiler le câble de suspension dans le coupleur, régler la hauteur (jusqu'à 4,57 m), fixer le câble au support du plafond, puis encliqueter le haut-parleur dans la languette de suspension centrale. Un câble de support auxiliaire secondaire est recommandé pour la sécurité.

Comment câbler le haut-parleur suspendu ?

Utiliser le connecteur Phoenix inclus. Insérer un fil dans la borne positive (+) et un dans la borne négative (-), serrer les vis. Connecter le connecteur à la base du haut-parleur, puis fixer le muselet avec les trois vis. Respecter la polarité : rouge (+) et noir (-).

Quelle est la puissance admissible et l'impédance du haut-parleur ?

La puissance admissible est de 30 W en programme (long terme) et l'impédance nominale est de 16 Ω. La sensibilité est de 84 dB.

Quels sont les accessoires inclus dans le kit ?

Le kit contient deux haut-parleurs suspendus, deux câbles de suspension, deux coupleurs, six vis de muselet et un manuel d'installation.

Quelle est la charge maximale du câble de suspension ?

La limite de charge de travail (WLL) du câble de suspension est de 10 kg. Ne pas dépasser cette charge. Le câble ne doit pas être utilisé pour le levage ou des charges en mouvement.

Comment résoudre l'absence de son ?

Vérifier l'amplificateur et le câblage. Connecter un haut-parleur de test aux sorties de l'amplificateur. Si le son est présent, le problème vient du câblage. Vérifier les connexions et la polarité.

Que faire en cas de faible réponse en basse fréquence ?

Vérifier la polarité des haut-parleurs. Une polarité inversée annule les basses fréquences. S'assurer que le bornier (+) de l'amplificateur est connecté au bornier rouge du haut-parleur.

Le haut-parleur est-il adapté à une utilisation en extérieur ?

Non, le manuel indique une utilisation en intérieur. Le boîtier en ABS n'est pas conçu pour une exposition aux intempéries.

Comment entretenir le haut-parleur ?

Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ni de nettoyants abrasifs. Vérifier périodiquement l'état du câble de suspension et du matériel de fixation.

Quelles sont les homologations du haut-parleur ?

Le haut-parleur est homologué UL1480 et CE. Le câble de suspension est certifié UL2442.

MODE D'EMPLOI EVIDP2.1 ELECTRO-VOICE

EVID P2.1 - Haut-parleur satellite pour montage en suspension

EVID-P2.1

fr | Installation Manual

Electro-Voice

Table des matieres

1 Sécurité 4
2 Introduction 6
2.1 Fonctions du système 6
3 Vue d'ensemble du système 7
3.1 Contenu de l'emballage 7
3.2 Fiche produit 8
3.3 Dimensions 8
3.4 Câble de suspension 9
4 Câblage 10
5 Installation 11
6 Dépannage 13
7 Caracteristiques techniques 15
7.1 Réponse en fréquence et impédance 16
8 Remarques 17

1 Sécurité

Avertissement!

La suspension de tout objet présente certains risques et ne doit être réalisée que par des personnes maitrisant parfaitement les techniques et réglementations liées à l'accrochage en hauteur. recommende vivement de prendre en considération toutes les lois et réglementations nationales, fédérales, étatiques et régionales en vigueur lors du montage des enceintes en suspension. L'installateur est tenu de s'assurer que l'installation des enceintes est sure et conforme à toutes ces réglementations. Lorsque les enceintes sont suspendus, recommende vivement de prévoir une inspection du système tous les ans ou lorsque les lois et réglementations en vigueur l'imposent. En cas de détention d'un défaut ou d'une déterioration, des mesures correctives doivent être immédiatement prises. L'utilisateur est tenu de s'assurer que le mur, plafond ou structure prévu est capable de supporter le poids de tous les objets suspendus. ne pourrait pas'être tenu responsable pour l'utilisation de matériel non apprové pour la suspension des enceintes.

Consignes de sécurité importantes relatives au cable de suspension :

Charge - Ne dépassez pas la Limite de charge de travail (WLL) du cable de suspension. La Limite de charge de travail du cable de suspension est de 10kg .

Aucune levée - Ne l'utilisez pas pour une opération de levage, comme avec une grue ou une poulie.

Aucun mouvement - Le cable de suspension ne doit etre utilise que pour la suspension de charges statiques. N'utilisez pas le cable pour suspendre des objets en mouvement ou susceptibles d'être en mouvement.

Aucune jointure - N'associez pas le cable de suspension à un autre cable ou à tout autre dispositif d'assemblage. Le cable de suspension tel qu'il est fourni est à sa longueur maximale possible et il ne doit en aucun cas être modifié.

Aucun recyclage - Ne recyclez pas le cable de suspension, car il est conçu uniquement pour une installation fixe permanente.

Lubrifiants - N'appliquez aucune huile ni aucun autre lubrifiant sur aucune partie de l'assemblage.

Tuyaux/conduits ronds - Lorsque vous enveloppez un conduit ou tout autre tuyau rond, ne dépassez pas un angle de 60 degrès entre la partie supérieure du tuyau et le cable de suspension.

I-Faisceaux - Le rayon minimum sur les I-Faisceaux ne doit pas etre inférieur a 1/8 pouce.

Angles/bords - Les câbles en contact avec des angles, des bords, des éléments en saillie ou des surfaces abrasives doivent être protégés à l'aide d'un matériel suffisamment robuste et écais et de bonne conception pour éviter tout dommage.

Équipements électriques et électroniques anciers

Les dispositifs électriques et électroniques qui ne sont plus utilisables doivent être collectés séparément et envoyés pour être recyclés dans le respect des normes environnementales (en accord avec la Directive européen sur les déchets d'équipements électriques et électroniques).

Pour vous débarrasser des dispositifs électriques et électroniques anciens, vous doivent utiliser les systèmes de retard et de collecte mis en place dans le pays.

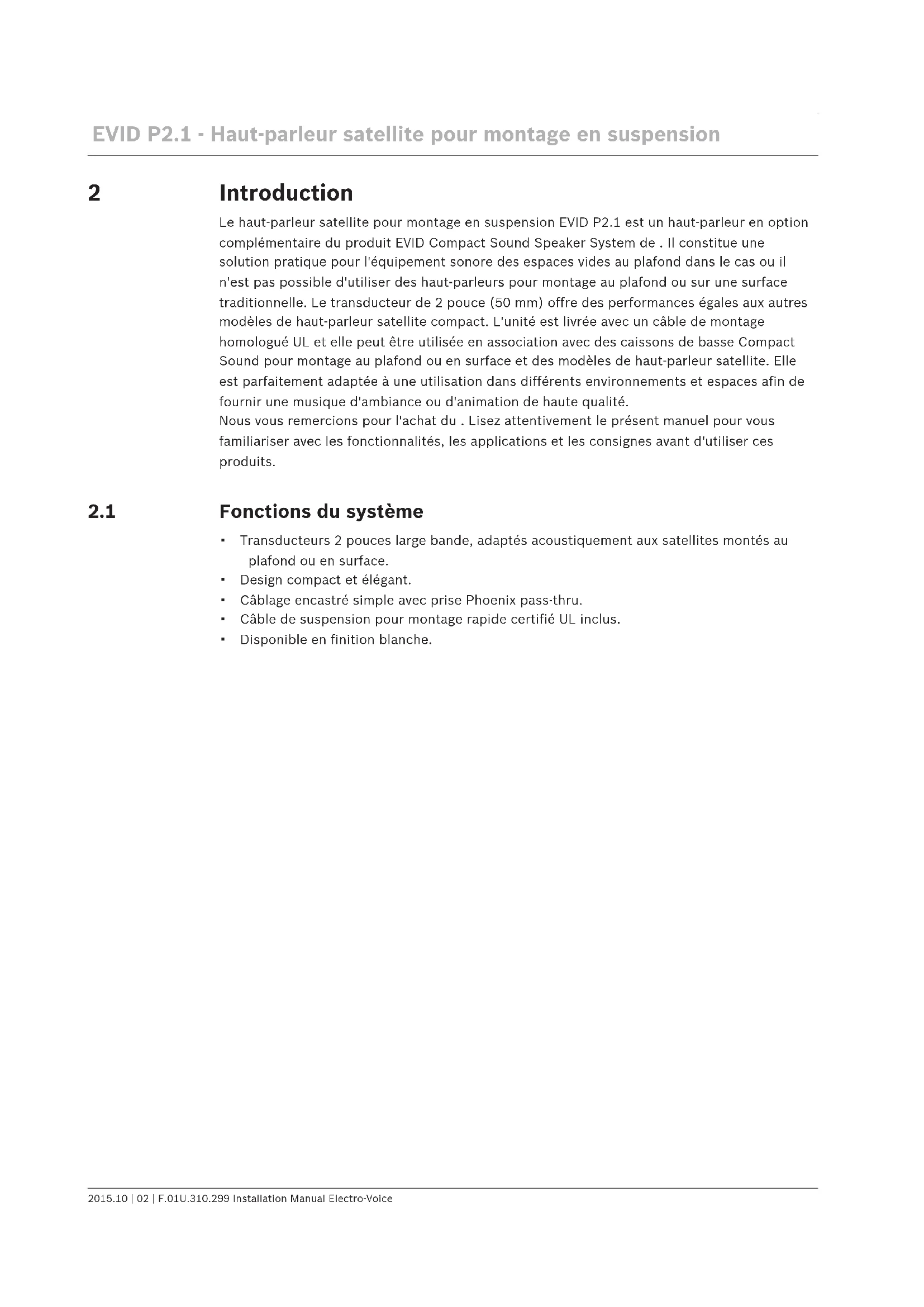

2 Introduction

Le haut-parleur satellite pour montage en suspension EVID P2.1 est un haut-parleur en option complémentaire du produit EVID Compact Sound Speaker System de . Il constitue une solution praticque pour l'équipement sonore des espaces vides au plafond dans le cas ou il n'est pas possible d'utiliser des haut-parleurs pour montage au plafond ou sur une surface traditionnelle. Le transducteur de 2 pouce (50 mm) offre des performances égales aux autres modèles de haut-parleur satellite compact. L'unité est livrée avec un cable de montage homologué UL et elle peut être utilisée en association avec des caissons de basse Compact Sound pour montage au plafond ou en surface et des modèles de haut-parleur satellite. Elle est parfaitement adaptée à une utilisation dans différents environnements et espaces afin de fournir une musique d'ambiance ou d'animation de haute qualité.

Nous vous remercions pour l'achat du. Lisez attentivement le present manuel pour vous familiariser avec les fonctionnalités, les applications et les consignes avant d'utiliser ces produits.

2.1 Fonctions du système

• Transducteurs 2 pouces large bande, adaptations acoustiquement aux satellites montés au plafond ou en surface.
• Design compact et élégant.
• Câblage encastré simple avec prise Phoenix pass-thru.
• Câble de suspension pour montage rapide certifié UL inclus.
• Disponible en finition blanche.

3 Vue d'ensemble du système

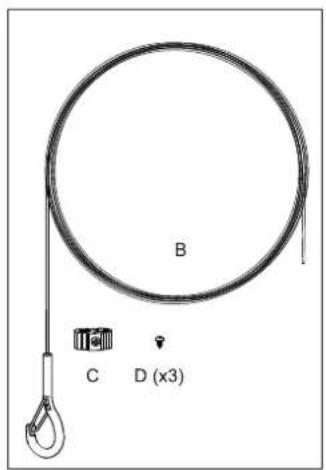

3.1 Contenu de l'emballage

Principaux composants inclus dans une (1) boîte pour le système de haut-parleur suspendu EVID P2.1.

Élément Quantité Description

A 2 Haut-parleur suspendus

B 2 Câbles de suspension

C 2 Coupleurs

D 6 Vis du muselet

E 1 Manuel d'installation

A (x2)

E

(x2)
Figure 3.1: Composants en kit

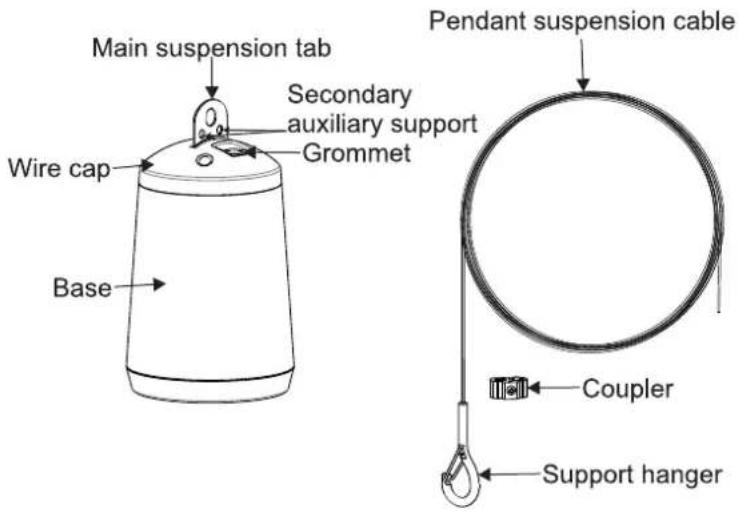

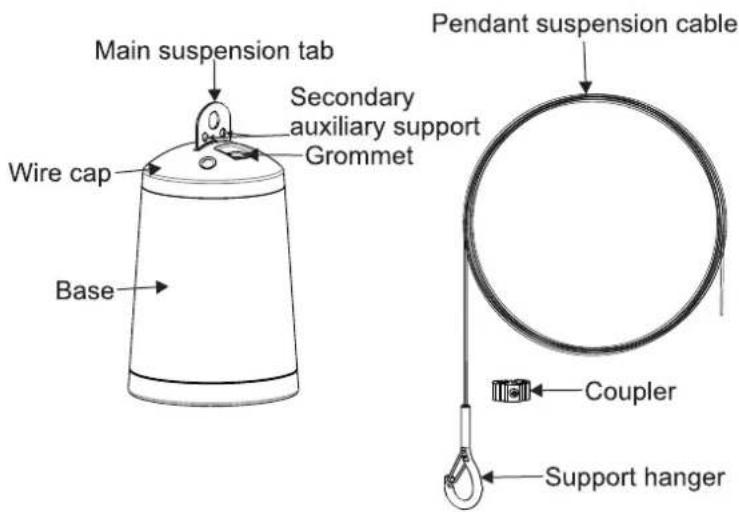

3.2

Fiche produit

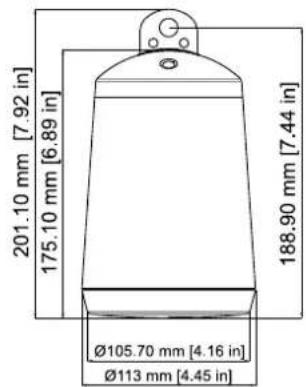

3.3

Dimensions

3.4

Cable de suspension

Le cable de suspension est fourni avec le kit EVID P2.1. Le matériel est un cable metallique en acier robuste. Il comporte un mecanisme de verrouillage à dessort qui maintain le cable metallique et permet de simplifier le réglage de la hauteur d'installation, jusqu'à 4,57 m.

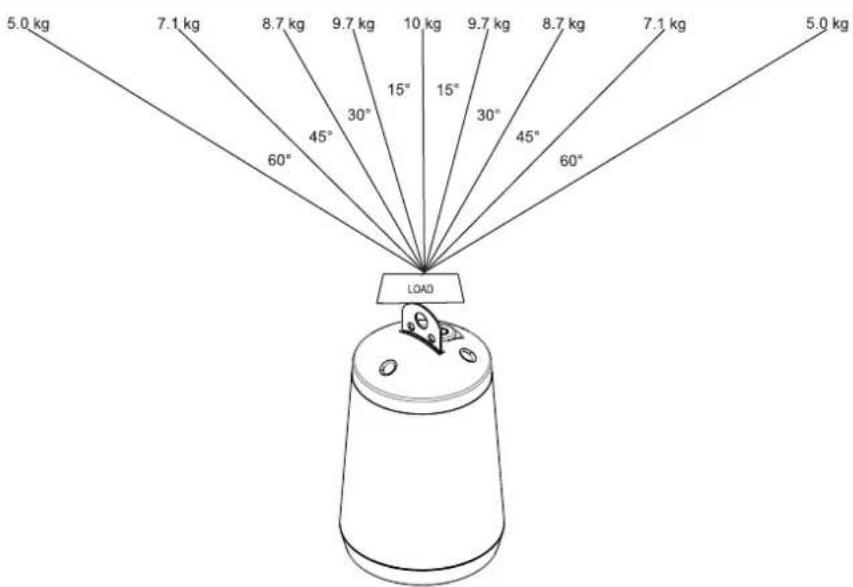

Liminetechargedetravail

La limite de charge de travail du cable de suspension dépend du mode de suspension vertical. Si le cable est suspendu selon un angle, un second cable de suspension est nécessaire.

Attention!

Ne suspendez pas le cable de suspension selon un angle supérieure à 60^ par rapport à la verticale.

Figure 3.2: Limité de charge de travail du cable de suspension

4

Câblage

Il est recommandé de cabler le haut-parleur suspendu avant l'installation. Respectez attentivement les marques ou indications sur les cables de votre haut-parleur. Vérifie que le bornier (+) de l'amplificateur est connecté au bornier du haut-parleur rouge et que le bornier (-) de l'amplificateur est connecté aux borniers du haut-parleur noir.

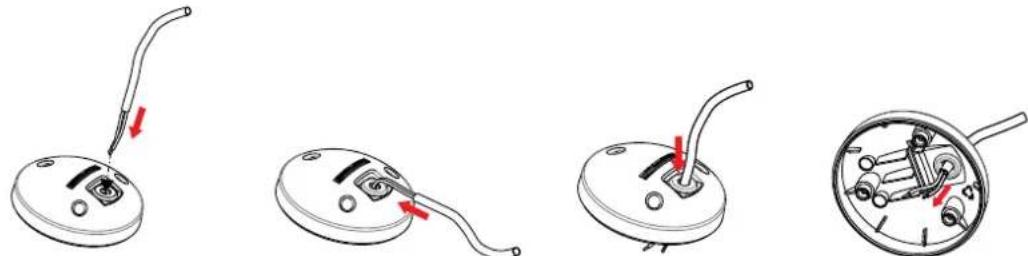

Pour cabler le haut-parleur suspendu, procedez comme suit :

1. Installez le cable via le passé-fil dans le muselet.

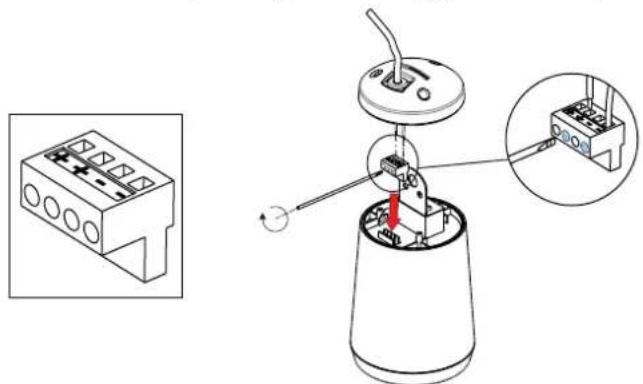

1. Sur le connecteur phoenix, inserez un (1) cable sur le port positif (+).

1. Sur le connecteur phoenix, inserez un (1) cable sur le port négatif (-).

2. À l'aide d'un tournevis, serrez les deux (2) vis pour fixer les câbles.

3. Insérez le connecteur phoenix dans la prise du connecteur à la base du haut-parleur.

4. Placez le muselet sur la base du haut-parleur.
   Vérifiez la languette de suspension principale est alignée.

1. Serrez les trois (3) vis sur le muselet.

5

Installation

Il est recommandé de cabler le haut-parleur suspendu avant l'installation. Pour plus d'informations, reportez-vous au chapitre Cablage, Page 10.

Pour installer le haut-parleur suspendu, procedez comme suit :

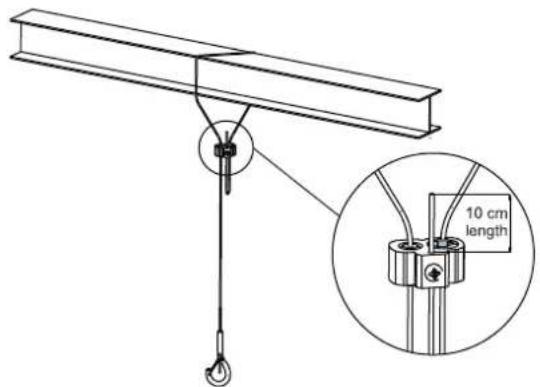

1. Enflez le cable dans le coupleur.

1. Reglez la longueur du cable de suspension.

1. Placez le cable de suspension sur le support du plafond.

1. Enflez le cable dans l'autre cote du coupleur.

2. Une fois le réglage en hauteur correctement effectué, placez la queue de cable par le trou du coupleur et laissez dépasser au moins 10 cm de longueur.

1. Serrez les vis pour fixer le cable.

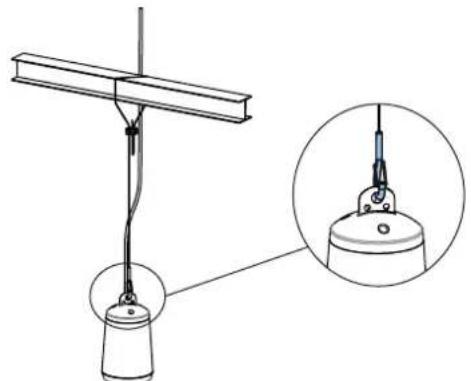

2. Maintenez le haut-parleur, encliquetez le moyen de suspension dans la languette de suspension (centre) située au-dessus du haut-parleur.

1. Fixez un cable de support auxiliaire secondaire sur l'un (1) des trous latéraux de la languette de suspension au-dessus du haut-parleur.

1. Fixez le cable de support auxiliaire secondaire sur un autre point de support du plafond de la structure du bathtub.

6 Dépannage

Problème Causes possibles Action
Aucun son Amplificateur	Câblage Connectez un haut	t-parleur qui fonctionne pour tester les sorties de l'amplificateur. Si aucun son ne sort, vérifie que tous les composants électroniques fonctionnent, que le routage du signal est correct, que la source est active ; que le volume est monté, etc. Corriguez / Réparez / Remplacez les éléments nécessaires. S'il y a du son, le problème vient du câblage.
		vous avez branché les bonnes paires de cables à l'amplificateur. Activez une source sonore à un faible niveau en passant par l'amplificateur (par exemple, à partir d'un lecteur CD ou un tuner). Connectez le haut-parleur de test en parallelle avec la ligne défectueuse. S'il n'y a aucun son ou que le niveau sonore est très faible, la ligne a un court-circuit (qui peut être causé par une éraflure profonde, un pincement ou une perforation d'agrafe). Si le niveau sonore est normal, le cable est ouvert (eventulement un cable coupé ou une connexion défectueuse). En utilisant le haut-parleur de test, cherchez la ligne et testez chaque connexion / junction jusqu'à couver le problème, puis corriguez-le. Respectez la polarité correcte.
		Vérifie que les entrées et les sorties sont branchées sur les bons cables. Si le panneau d'entrée du caisson de basse n'est pas correctement racordé, il y aura peu ou pas de son. Respectez la polarité correcte.
Faible réponse en basse fréquence	Polarité incorrecte des haut-parleurs	Lorsque deux (2) haut-parleurs sont connectés avec une polarité incorrecte (déphasage), les basses fréquences s'annulent entre elles. Respectez attentivement les marques ou indications sur les cables de votre haut-parleur. Vérifie que le bornier (+) de l'amplificateur est connecté au bornier du haut-parleur rouge et que le bornier (-) de l'amplificateur est connecté aux borniers du haut-parleur noir.
	Câblage incorrect du panneau du caisson de basse	À l'aide d'un haut-parleur de test comme décrit ci-dessus, vérifie que tous les cables de l'amplificateur et du haut-parleur sont connectés aux borniers appropriés en respectant la polarité. L'inversion d'un (1) seul ensemble de cables de l'amplificateur peut couper toutes les sorties de basse du caisson de basse.
Sortie intermittente, le son craque ou présente une distorsion	Connexion défectueuse	Vérifie toutes les connexions de l'amplificateur et des haut-parleurs pour vous assurer qu'elles sont propres et bien fixées. Si le problème persististe, il peut se situer au niveau de l'amplificateur ou d'un câblage. Consultez les autres actions ci-dessus.

EVID P2.1 - Haut-parleur satellite pour montage en suspension

Problème Causes possibles Action
Bruit constant,grésillement,sifflement oubourdonnement	Amplificateur ouautre apparéilélectroniquedéfectueux
	Mise à la terre du système défectueuse

Si ces suggestions ne vous permettent pas de résoudre votre problème, contactez le revendeur ou le distributeur.

7 Caractéristiques techniques

EVID P2.1
Réponse en fréquence (-10 dB) :	150 Hz - 20 kHz1
Puisance admissible :	30 W2
Sensibilité :	84 dB1
Impédance :	16 Ω
NPA maximum :	102 dB1
Couverture de la voix (H x V) :	150° x 150°3
Couverture des programme musicaux (H x V) :	100° x 100°4
Transducteur :	50 mm
Connecteurs :	Phoenix (4 broches)
Enceinte:	ABS (résistant au feu)
Dimensions (H x Diam.) :	201 mm x 113 mm
Poids net : (1 suspension et 1 cable de suspension)	0,73 kg
Poids à l'expédition : (2 suspensions et 2 cables de suspension)	2,04 kg
Matériel supplémentaire :	(2) Câbles de suspension
Homologations :	UL1480, CE

1Mesure intégrale
2Indice de programme long terme, 3 dB supérieur à l'indice continu en bruit rose.
3Moyenne de 1 à 4 kHz
4Moyenne de 1 à 8 kHz

	Câble de suspension
Matériau :	Câble métallique en acier
Liminé de charge de travail :	10 kg
Longueur :	4,57 m
Homologations :	UL2442

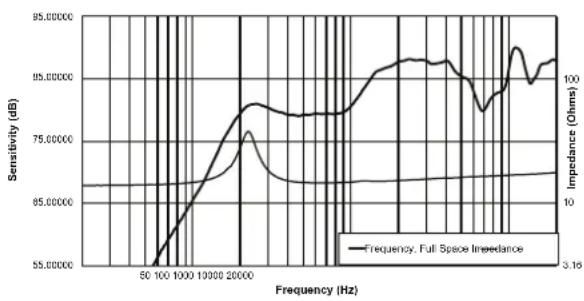

7.1

Réponse en fréquence et impédance
