GS605v5 - Commutateur NETGEAR - Notice d'utilisation et mode d'emploi gratuit

Marque	Netgear
Modèle	GS605v5
Type de produit	Commutateur non manageable Gigabit Ethernet
Nombre de ports	5 ports RJ45 10/100/1000
Alimentation	Adaptateur secteur 5V CC, 0,7A
Température de fonctionnement	0°C à 40°C
Installation	Plug-and-play, sans configuration requise
Fixation murale	Possible (kit non fourni)
Câbles recommandés	Catégorie 5e ou supérieure
Application	NETGEAR Insight (enregistrement seulement)
Voyants	Power (vert) et port (vert fixe/clignotant)
Contenu de la boîte	Switch, adaptateur secteur, guide d'installation
Entretien	Nettoyer avec un chiffon doux sec
Sécurité	Ne pas utiliser à l'extérieur
Assistance	https://www.netgear.com/support/

FOIRE AUX QUESTIONS - GS605v5 NETGEAR

Comment installer le switch Netgear GS605v5 ?

Branchez l'adaptateur secteur au switch et à une prise électrique. Connectez vos appareils (ordinateur, routeur, etc.) aux ports Ethernet à l'aide de câbles Cat 5e ou supérieur. Aucune configuration n'est nécessaire, le switch fonctionne en mode plug-and-play.

Puis-je gérer le switch via NETGEAR Insight ?

Oui, mais uniquement pour l'enregistrement. Le GS605v5 est un switch non manageable, vous ne pouvez pas le configurer ni le gérer dans l'application.

Comment enregistrer mon produit avec NETGEAR Insight ?

Téléchargez l'application NETGEAR Insight, créez un compte, appuyez sur le menu puis 'Register Any Netgear Device', saisissez le numéro de série ou scannez le code-barres, puis appuyez sur 'Go'.

Que faire si le voyant Power ne s'allume pas ?

Vérifiez la connexion de l'adaptateur secteur et que la prise fonctionne. Si le switch a un bouton On/Off, assurez-vous qu'il est en position On. Si le problème persiste, contactez le support Netgear.

Ce switch peut-il être fixé au mur ?

Oui, il est possible de le fixer au mur, mais le kit de fixation n'est pas inclus. Utilisez des vis adaptées (non fournies).

Quelle est la vitesse maximale des ports ?

Les ports supportent jusqu'à 1000 Mbps (Gigabit Ethernet) en mode full-duplex.

Comment nettoyer le switch ?

Débranchez-le, puis nettoyez avec un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs.

Puis-je utiliser le switch en extérieur ?

Non, ce produit est conçu pour une utilisation en intérieur uniquement.

Où trouver les informations de conformité réglementaire ?

Consultez https://www.netgear.com/about/regulatory/ pour la déclaration de conformité, notamment UE.

Que faire si un voyant de port est éteint ?

Cela signifie qu'aucun lien n'est détecté. Vérifiez le câble et l'appareil connecté. Assurez-vous que l'appareil est allumé et que le câble est en bon état.

MODE D'EMPLOI GS605v5 NETGEAR

Guide d'installation

Modèles GS605v5 et GS608v4

• Switch Gigabit Ethernet
• Adaptateur secteur (en fonction des régions)
• Guide d'installation

Remarque : le switch peut être fixé au mur. Le kit de fixation murale et les câbles Ethernet ne sont pas fournis. Nous vous recommandons d'utiliser un câble de catégorie 5e (Cat 5e) ou supérieure pour les connexions Gigabit Ethernet.

1. Enregistrez-vous avec l'application NETGEAR Insight

1. Recherchez NETGEAR Insight, puis téléchargez la dernière application.

1. Configurez un compte NETGEAR si vous n'en avez pas.
2. Appuyez sur le menu en haut à gauche de l'écran.
3. Appuyez sur REGISTER ANY NETGEAR DEVICE (ENREGISTREZ TOUT APPAREIL).
4. Saisissez le numéro de série situé en bas du switch ou utilisez la caméra de votre appareil mobile pour scanner le code à barres du numéro de série.
5. Appuyez sur Go (Accéder).

Le switch est enregistré et ajouté à votre compte. Vous pouvez à présent voir le switch dans l'application NETGEAR Insight.

Remarque : Ce switch étant un switch non manageable, vous ne pouvez pas le configurer ni le gérer dans NETGEAR Insight.

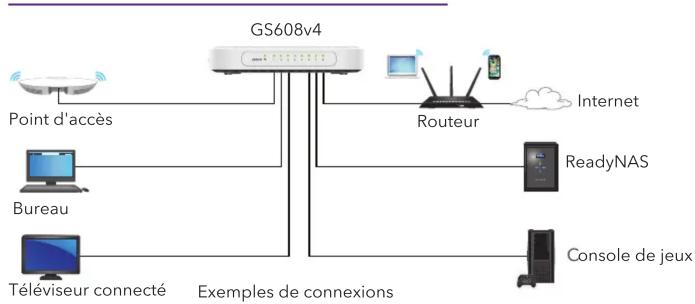

2. Connectez le switch

3. Mettez le switch sous tension

1. Connectez l'adaptateur secteur au switch et branchez-le dans une prise électrique.
2. Si votre switch comprend un bouton On/Off (Activé/Désactivé), vérifiez qu'il se trouve bien en position On (activé).

1377-09-123 Bouton d'alimentation.

Les voyants indiquent l'état.

Voyant Description
Power(Alimentation)	Activé. Le switch est alimenté.Eteint. L'appareil n'est pas alimenté.
Port	Vert continu. Le switch a détecté un lien avec un appareil alimenté sur ce port.Vert clignotant. Le port envoie ou reçoit le trafic.Eteint. Le switch ne détecte pas de lien sur ce port.

Caractéristiques techniques

Spécifications Description
Température de fonctionnement	0°C à 40°C
Sortie de l'adaptateur secteur GS605v5	5 VCC, 0,7 A
Sortie de l'adaptateur secteur GS608v4	12 VCC, 0,5 A

Assistance

Nous vous remercions pour l'achat de ce produit NETGEAR. Rendez-vous sur https://www.netgear.com/support/ pour enregistrer votre produit, obtenir de l'aide, accéder aux téléchargements et aux manuels de l'utilisateur les plus récents, et rejoindre notre communauté. Nous vous recommandons d'utiliser uniquement les ressources d'assistance officielles de NETGEAR.

Pour les informations à propos de la conformité réglementaire, y compris la Déclaration de conformité pour l'UE, rendez-vous sur Https://www.netgear.com/about/regulatory/.

Avant de brancher l'alimentation, reportez-vous au document de conformité légale.

N'utilisez pas ce périphérique à l'extérieur. Si vous connectez des câbles ou des appareils situés à l'extérieur à cet appareil, consultez https://kb.netgear.com/000057103 pour lire des informations sur la sécurité et la garantie.

© NETGEAR, Inc., NETGEAR et le logo NETGEAR sont des marques commerciales de NETGEAR, Inc. Toutes les marques commerciales autres que NETGEAR sont utilisées à des fins de référence uniquement.

NETGEAR, Inc.

350 East Plumeria Drive

San Jose, CA 95134, USA

(Etats-Unis)
