Type de produit	Perforateur-burineur (marteau perforateur)
Marque	Trotec
Modèle	PRDS 11230V (PRDS 11-230V)
Alimentation	230 V / 50 Hz, monophasé avec terre
Puissance absorbée	1600 W
Régime à vide	0 – 800 min⁻¹
Fréquence de frappe	0 – 4000 min⁻¹
Force de frappe	6 J
Plage de serrage du mandrin	Jusqu'à 13 mm
Diamètre de perçage max. (bois)	40 mm
Diamètre de perçage max. (métal)	13 mm
Diamètre de perçage max. (béton)	32 mm
Poids	6 kg
Classe de protection	II (double isolation)
Niveau de pression sonore (LpA)	93,5 dB(A) (perçage avec percussion)
Niveau de puissance sonore (LWA)	104,5 dB(A) (perçage avec percussion)
Vibration (perçage percussion béton)	15,037 m/s² (incertitude K=1,5 m/s²)
Vibration (burinage)	14,868 m/s² (incertitude K=1,5 m/s²)
Système de fixation de l'outil	SDS-plus
Fonctions	Perçage, perçage avec percussion, burinage, changement de position du burin sur 360°
Réglage du régime	Variation électronique continue (5 niveaux)
Équipement de protection livré	Poignée supplémentaire, butée de profondeur, protection anti-poussière, boîte de graisse

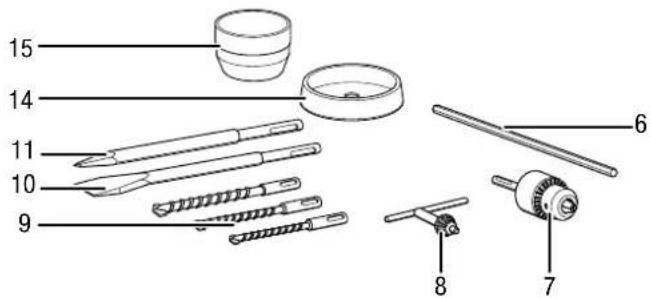

Accessoires inclus	Mandrin à couronne dentée avec interface SDS, clé de mandrin, 3 mèches SDS (8/10/12×150 mm), burin plat SDS (14×250 mm), burin pointu SDS (14×250 mm), mallette de transport
Entretien et nettoyage	Nettoyer avec un chiffon humide doux ; graisser régulièrement le porte-outil ; ne pas immerger dans l'eau
Sécurité	Porter casque, protection auditive, lunettes, masque, gants, vêtements moulants et chaussures de sécurité ; arrêt d'urgence par débranchement
Réparabilité	Réparation par un spécialiste qualifié avec pièces d'origine Trotec ; certaines réparations nécessitant l'ouverture du boîtier doivent être effectuées par un électricien agréé

FOIRE AUX QUESTIONS - PRDS 11230V TROTEC

Comment changer l'outil (mèche ou burin) sur le PRDS 11230V ?

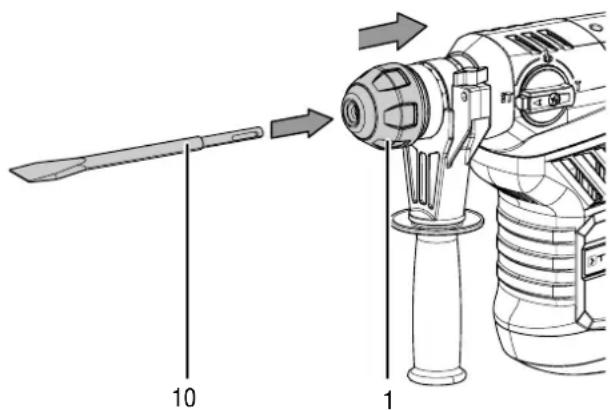

Pour changer l'outil, poussez le porte-outil SDS-plus vers l'arrière et maintenez-le. Insérez l'outil, puis relâchez le porte-outil. Vérifiez que l'outil est bien fixé. Débranchez toujours l'appareil avant toute intervention.

Quels équipements de protection dois-je porter lors de l'utilisation ?

Il est impératif de porter un casque, une protection auditive, des lunettes de protection, un masque anti-poussière, des gants de protection, des vêtements moulants et des chaussures de sécurité.

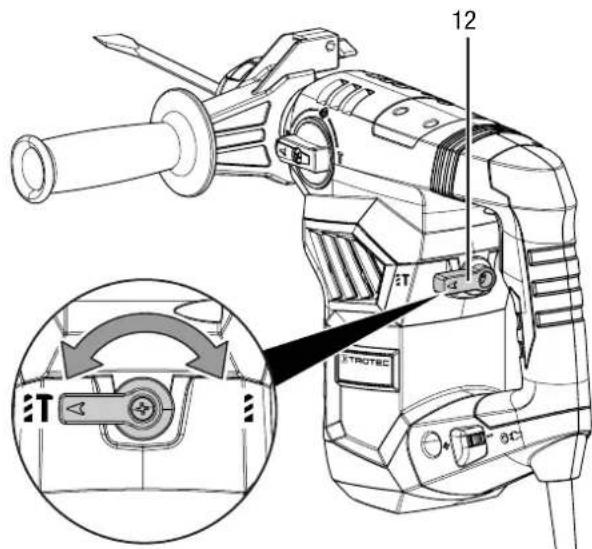

Comment sélectionner le mode de fonctionnement (perçage, percussion, burinage) ?

Utilisez le sélecteur de fonction (3) pour choisir le mode : perçage, perçage avec percussion ou burinage. L'interrupteur de frappe (12) active ou désactive la percussion. Déverrouillez d'abord la touche du sélecteur avant de changer de position.

Que faire si l'appareil ne démarre pas ?

Vérifiez le raccordement secteur, l'état du cordon et de la fiche, ainsi que le fusible ou disjoncteur. Si le cordon est endommagé, faites-le remplacer par le fabricant ou un professionnel. Attendez au moins 10 minutes avant de réessayer.

Comment régler la poignée supplémentaire ?

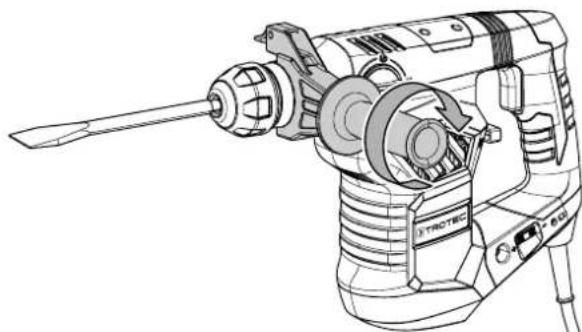

Desserrez la poignée supplémentaire (13) en la tournant, positionnez-la comme souhaité sur 360°, puis resserrez-la fermement. N'utilisez jamais l'appareil sans la poignée supplémentaire.

Quelle est la procédure de nettoyage et d'entretien ?

Avant tout nettoyage, débranchez l'appareil et laissez-le refroidir. Nettoyez avec un chiffon humide et doux sans pénétrer de liquide dans le boîtier. Graissez régulièrement le porte-outil avec la graisse fournie. Retirez la poussière des fentes d'aération.

Puis-je utiliser des accessoires non fournis avec l'appareil ?

Utilisez uniquement les accessoires et outils recommandés dans la notice d'instructions. L'utilisation d'accessoires non adaptés peut entraîner des risques de blessures.

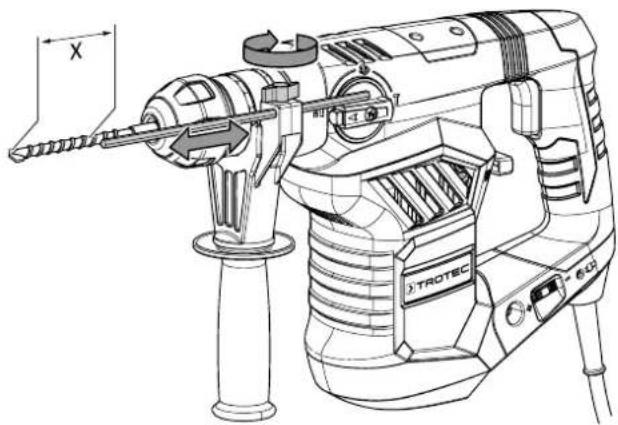

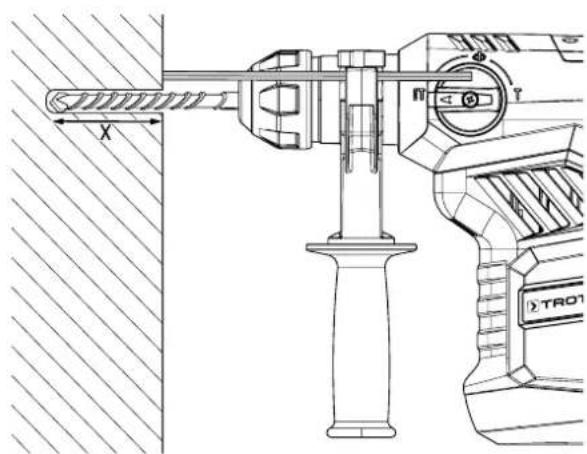

Comment régler la butée de profondeur ?

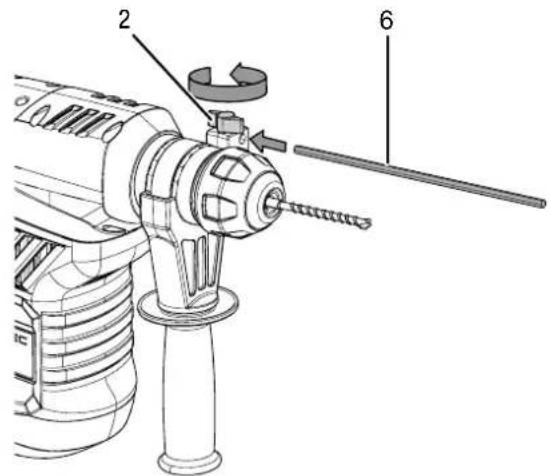

Desserrez la vis d'arrêt (2), insérez la butée de profondeur (6) dans le support, réglez à la longueur souhaitée, puis resserrez la vis.

Que faire si le burin ne pénètre pas dans le matériau ?

Vérifiez que le régime moteur est adapté (plus élevé pour matériau dur). Assurez-vous que l'interrupteur de frappe (12) est en position burinage (percussion activée). Utilisez un burin adapté.

Comment stocker l'appareil après utilisation ?

Arrêtez l'appareil, débranchez-le, laissez-le refroidir, retirez l'outil, nettoyez-le et rangez-le dans la mallette de transport dans un endroit sec, à l'abri du gel et de la chaleur, à moins de 45 °C.

MODE D'EMPLOI PRDS 11230V TROTEC

Informations sur I'appareil 7

Transport et stockage 9

Mise en service. 9

Utilisation. 12

Défauts et pannes 15

Entretien 16

Élimination 17

Déclaration de conformité 17

Remarques concernant la notice

Symboles

Avertissement relat à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement de surface chaude

Ce symbole indique que les surfaces brûlantes causent des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter la notice d'instructions.

Porter un casque

Ce symbole indique la nécessite de porter un casque.

Porter un casque antibruit

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser un casque antibruit.

Porter des lunettes de protection

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser une protection pour les yeux.

Porter un masque de protection

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser un masque de protection.

Porter des vêtements de sécurité

Ce symbole indique la nécessite de porter des vêtements de protection.

Porter des gants de protection

Ce symbole indique la nécessite de porter des gants de protection.

Porter des chaussures de sécurité

Ce symbole indique la nécessite de porter des chaussures de sécurité.

Voussouspouceztelechargerladniere versionde la notice d'instructionsetla déclarationdeconformitéUE surle lien suivant:

PRDS 11-230V

Consignes generales de sécurité pour les outils electriques

Avertissement

Lisez toutes les mises en garde de sécurité, instructions, illustrations et caractéristiques techniques fournies avec cet outil electroportatif.

Le non-respect des instructions suivantes risque de causer une électrocution, de provoquer un incendie ou de donner lieu à des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Le terme outil électrique utilisé dans les consignes de sécurité se rapporte aux outils électriques utilisés sur secteur (avec un cable électrique) et aux outils électriques sans fil (sans cable électrique).

Avertissements de sécurité généraux pour les outils - Sécurité de la zone de travail

Veillez a ce que la zone de travail soit propre et bien éclairée. Le désordre et une luminosité insuffisante sont propices aux accidents.
- Ne faites pas fonctionner les outils électriques en atmophère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produit des étincelles qui peuvent enflammer les poussières ou les fumées.
- Maintenez les enfants et les personnes représentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

Avertissements de sécurité généraux pour les outils électriques - Sécurité électrique

• La fiche de l'outil électrique doit être adaptée à la prise. Ne modifies jamais la fiche de chaque façon que ce soit. N'utilise pas de fiche adaptateur avec des outils reliés à la terre. Des fiches non modifiées et des prises adaptées réduisent le risque de chocoléctrique.
• Evitez tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cusinières et les réfrigerateurs. Il existe un risque accru de chic électrique si votre corps est relié à la terre.

• N'exposez pas les outils à la pluie ou à l'humidité. La pénétration d'eau à l'intérieur d'un outil électrique accentue le risque d'électrocution.

• N'utilisez jamais le cordon d'alimentation pour porter, accrocher ou débrancher l'outil. Maintenez le cordon d'alimentation à l'écart de la chaleur, de l'huile, d'arêtes vives ou de pieces mobiles. Des cordons d'alimentation endommages ou emmélés augmentent le risque d'électrocution.

• Dans le cadre d'une utilisation de l'outil en extérieur, utilisez uniquement des rallonges adaptées à l'utilisation extérieure. L'utilisation d'une rallonge adaptée à l'utilisation extérieure réduit le risque de choc électrique.
• Si l'utilisation de l'outil électrique dans un environnement humide ne peut pas etre evitee,utilisez un disjoncteur differentiel.L'utilisation d'un disjoncteur differentiel reduit le risque de chic electrique.

Avertissements de sécurité généraux pour les outils électriques - Sécurité des personnes

• Restez vigilant, regardez ce que vous étés en train de faire et faites preuve de bon sens lors de l'utilisation de l'outil. N'utilise pas d'outils électriques lorsque vous étés fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention au cours de l'utilisation d'un outil électrique peut entraîner des blessures graves.

Utilisez un équipement de protection individuelle et portez toujours des lunettes de protection. Les équipements de protection individuelle, tels que les masques antipoussières, les chaussures de sécurité antidérapantes, les casques ou les protections acquistiques, en fonction du type d'utilité, réduisent le risque de blessures.

• Évitez toute mise en marche intempéstive. Assurez-vous que l'outil est arrêté avant de le brancher sur le secteur ou de raccorder la batterie, de le prendre en main ou de le transporter. Porter les outils avec le doigt sur l'interrupteur ou brancher un outil électrique alors qu'il est en marche est une source d'accidents.
• Retirez toute clé de réglage avant demettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil électrique peut entrainer des blessures.

• Veillez à ne pas vous tener de façon anormale. Adoptez une position stable et gardez toujours l'équilibre. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.

• Habillez-vous de manière adaptée. Ne portez pas de vêtements amples ou de bijoux. Gardez cheveux et vêtements à distance des pieces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent se prend dans des éléments en mouvement.

• S'il est possible de monter des dispositifs d'aspiration et de récapération des poussières, assurez-vous qu'ils sont bien raccordés et correctement utilisés. L'utilisation d'un dispositif d'aspiration des poussières peut réduire les risques dus aux poussières.
• Ne vous croyez pas faussement en sécurité et n'ignorez pas les consignes de sécurité concernant les outils ELECTriques sous pretexte que vous maítrisez l'appareil. Toute néligence peut entraîner de graves blessures en une fraction de seconde.

Avertissements de sécurité généraux pour les outils électriques - Utilisation et entretien de l'outil

• Faites attention à ne pas surcharger l'outil. Utilisez l'outil prévu pour l'application concernée. L'outil adapté vous permettra de很好地 réaliser le travail et de manière plus sure, conformément à la puissance pour laquelle il a été construit.
• N'utilisez pas d'outils ELECTriques dont l'interrupteur est défectueux. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et doit être réparé.
• Debranche la fiche de la prise de courant et/ou retirez la batterie amovible avant d'effectuer des réglages, de changer d'outils de travail ou de ranger l'appareil. Ces mesures de sécurité réduisent le risque de mise en marche accidentelle de l'outil.
• Conserve les outils non utilisés hors de portée des enfants. Ne permette pas aux personnes qui ne sont pas familiarisées avec l'outil électrique ou qui n'ont pas lu ces consignes de l'utiliser. Les outils ELECTriques sont dangereux s'ils sont utilisés par des novices.
• Entretenez bien les outils electriques et les outils insérables. Vérifiez qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pieces cassées ou toute autre irregularité pouvant affecter le fonctionnement de l'outil. En cas de dommages, faites réparer l'outil electrique avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.

• Affütez et nettoyez les outils permettant de couper. Les outils de coupe dotés de pieces coupantes tranchantes correctement entretenues sont moins susceptibles de bloquer et sont plus facies à contrôler.

• Utilisez l'outil électrique, les outils insérables, etc. conformément à ces instructions. Tenez compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles précues peut donner lieu à des situations dangereuses.

• Maintenez les poignées et les surfaces de préhension séches, propres et exemples d'huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôle l'outil en toute sécurité en cas de situation imprévue.

Avertissements de sécurité généraux pour les outils électriques - Maintenance et entretien

• Ne faites réparer l'outil que par un spécialiste qualifié et seulement avec des pieces de rechange d'origine. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil.

Consignes de sécurité spécifiques pour les perforateurs-burineurs

Lorsque vous effectuez des travaux de perçage avec percussion, portez une protection auditive. Le bruit peut avoir des effets néfastes pouvant aller jusqu'à la perte de l'ouie.

• Utilisez la poignée supplémentaire prémontée sur l'appareil. La perte de contrôle de l'outil électrique peut entrainer des blessures.
• Tenez l'appareil aux endroits isolés des poignées lorsque vous effectuez des travaux au cours desquels l'otil peut toucher un cable électrique ou des fils ELECTriques non apparents. Tout contact avec une ligne sous tension risque demettre également sous tension les parties metalliques de l'otil et de provoquer une électrocution.
• Utilisez un détector adapté pour repérer les conduites d'alimentation non apparentes ou consultez le distributeur d'électricité local. Tout contact avec une conduite électricque peut provoquer un incendie ou une electrocution. Tout dommage causé sur une conduite de gaz peut provoquer une explosion. Le perçage d'une conduite d'eau peut provoquer des dégats matériels ou causer une electrocution.
• Les vibrations risquent d'être néfastes au système main-bras. Réduisez au maximum la durée des vibrations.

• Pendant le travail, tenez l'outil electroportatif fermement à deux mains. Assurez-vous de la stabilité de votre position. Le guidage de l'outil electroportatif à deux mains est plus sur.

• Sécurisez la piece à usiner. Il est plus prudent de maintainir une piece au moyen d'un dispositif de fixation ou d'un étau qu'avac la main.

Protégéz-vous, ainsi que les personnes alentour, contre les blessures que pourrait provoquer la projection d'éclats.

Portez un casque, des lunettes de protection, un masque à poussière et des chaussures de sécurité. Au besoin, mettez en place des cloisons de séparation comme protection contre les éclats.

• Avant de commencer les travaux, vérifie toujours que l'outil soit parfaitement fixé dans le mandrin. Un outil mal fixé risque, au moment de la mise en marche, d'être projeté hors de l'appareil electroportatif et de provoquer des blessures.
• Avant demettre en marche I'outil electroportatif, assurez-vous que I'outil insere peut tourner librement. Si I'outil insere est bloqué, la force elevée qui apparait au moment de la mise en marche risque de produit des secousses violentes et I'appareil peut partir sur le cote.
• Éteignez immidiatement l'outil electroportatif en cas de blocage de l'outil inséré. L'outil electroportatif risque de produit des secousses brutes du à la puissance déployée.
• Contrôlez régulierement que le mandrin n'est ni usé ni endommagé.
• Ne démarrez un outil electroportatif à percussion que lorsqu'il est pressé contre quelles chose (mur, plafond, etc.).
• Attendez l'arrêt complet de l'outil electroportatif avant de le poser.

Consignes de sécurité liées à l'utilisation de forestels longs

• Ne travailliez enaucun cas à un régime supérieur au régime maximum autorisé pour le foret. Aux régimes élevés,le foret peut se courber légrement lorsqu'il n'est pas en contact avec la piece a usiner et tourne librement. Cela peut entraîner un risque de blessures.

• Commencer toujours à pincer à un régime peu élevé et enuttant le foret en contact avec la piece. Aux régimes élevés, le foret peut se courber légèrement lorsqu'il n'est pas en contact avec la piece à usiner et tourne librement. Cela peut composer un risque de blessures.

• N'exercez pas de pression exagérée, et n'exercez de pression que dans le sens longitudinal. Les forets peuvent se courber et risquer ainsi de se casser ou d'entrainer une perte de contrôle, ce qui peut entrainer un risque de blessures.

Utilisation conforme

Employez la PRDS 11-230V uniquement pour :

-incer la pierre,le bois,le métal,la céramique et les matières plastiques
perforer la brique, le beton et la pierre
- buriner le beton, la pierre et l'enduit en respectant les caractéristiques techniques.

Nous recommendons d'utiliser l'outil électroportatif avec les accessoires d'origine de Trotec.

Utilisations non conformes prévisibles

L'appareil n'est pas concu pour pincer dans la pierre naturelle. Toute utilisation autre que celle qui est décrite au chapitre « Utilisation conforme » est considérée comme une utilisation non conforme raisonnablement prévisible.

Qualification du personnel

Toute personne utilisant leprésent appareil doit :

• avoir lu et compris la notice d'instructions, et notamment le chapitre Normes de sécurité.

Équipement personnel de protection

Portez un casque.

Vous protégEZ ainsi voitre tete des éclats qui peuvent se détacher, tomber ou être projétés en risquant de provoquer des blessures.

Portez une protection auditive.

Le bruit peut avoir un effet néfaste sur l'audition.

Portez des lunettes de protection.

Vous protégéz ainsi vos yeux des éclats qui peuvent se détacher, tomber ou être projétés en risquant de provoquer des blessures.

Portez un masque de protection.

Vouésévitezainsideresprirerlespoussièresnocivesqui risquentd'êtreproduiteau coursdes travaux.

Portez des gants de protection.

Vous protegez ainsi vos mains contre les brûlures, l'écrasement et les écorchures.

Portez des vêtements de protection moulants.

Ainsi, vous vous protégéz contre le risque de vêtements pris dans une pierce en rotation.

Portez des chaussures de sécurité.

Vous protégéz ainsi vos pieds des éclats qui peuvent se détacher, tomber ou être projétés en risquant de provoquer des blessures.

Risques résiduels

Avertissement relat à la tension électrique

Électrocution provoquee par une isolation insuffisante. Contrôlez l'appareil avant chaque utilisation pour détector d'eventuels endommagements et pour en assurer le bon fonctionnement.

N'utilisez plus I'appareil si vous détectez des endommagements.

N'utilise pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!

Avertissement relat à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Avertissement relat à la tension électrique

Risque d'electrocution provoquée par la pénétration de liquide dans le boitier!

Ne plongez pas l'appareil et les accessoires dans I'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.

Avertissement

Poussiere toxique!

Les poussières nocives ou toxiques générées lors des travaux représentent un danger pour la santé de

I'opérateur ou des personnes se trouvant à proximité. Portez des lunettes de protection et un masque antipoussière.

Avertissement

Ne travailliez pas sur un matériel contenant de l'amiente.

L'amiente est considere comme cancérigène.

Avertissement

Assurez-vous de ne toucher aucune ligne électrique et aucune conduite de gaz ou d'eau lorsque vous travailliez avec un outil électrique.

Eventuellement, contrôle les murs avec un détector de conduites avant de percer ou d'ouvrir une paroi.

Avertissement

L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observe les qualifications requises pour le personnel.

Avertissement

L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser trainer les emballages vides. Il s pourraient etre dangereux pour les enfants.

Avertissement

Le porte-outil doit être bien bloqué avant la mise en marche de l'appareil, un outil inséré mal fixé risque d'être éjecté d'une manière incontrolée lors du démarrage de l'appareil.

Attention

Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectuee de manière erronee.

Attention

Tenez l'appareil à l'écart de sources de chaleur.

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entreposage de l'appareil.

Comportement en cas d'urgence / fonction arrêt d'urgence

Arrêt d'urgence:

En débranchant la fiche secteur de la prise, vous stoppez immédiatement le fonctionnement de l'appareil. Afin de protégger l'appareil contre tout redémarrage involontaire, laissez la fiche secteur débranchée.

Comportement en cas d'urgence:

1. Arretez l'appareil.
2. En cas d'urgence, coupez immidiatement l'alimentation électrique de l'appareil : débranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
3. Ne rebranchez jamais un apparéil endommagé.

Informations sur l'appareil

Description de l'appareil

Le perforateur-burineur PRDS 11-230V possede un marteau pneumatique qui garantit une haute frquence de frappe perpetant de réaliser les travaux longs exigeant des performances elevées.

La régulation continue de la frappe et du régime permet d'adapter la puissance au matériel en fonction de l'application. Un selecteur de fonction avec verrouillage de sécurité permet de passer sans danger d'une fonction à l'autre : perçage, perforage, burinage ainsi que de changer la position du burin sur 360^

Le porte-outil conforme au système SDS-plus permet de changer les outils insérés de façon simple et sans outillage. En option, l'installation d'un mandrin à couronne dentée permet d'utiliser également les accessoires de perçage standard.

La poignée supplémentaire garantit plus de stabilité et de sécurité pendant le perforage / burinage.

Représentation de l'appareil

N° Désignation

1 Porte-outil SDS-plus

2 Vis d'accret de la butée de profondeur

3 Sélecteur de fonction avec touche de déverrouillage

4 Touche marche/arrêt

5 Molette de réglage du régime

6 Butée de profondeur

7 Mandrin à couronne dentée avec interface SDS

8 Clé de mandrin

9 Méches SDS

10 Burin plat SDS

11 Burin pointu SDS

12 Interrupteur de frappe

13 Poignée supplémentaire

14 Protection anti-poussière

15 Bôte de graisse

16 Voyant de fonctionnement

Furniture

• 1 PRDS 11-230V
• 1 butée de profondeur
• 1 mandrin à couronne dentée avec interface SDS
• 1 clé de mandrin
• 3 mèches SDS (8/10/12 x 150 mm)
• 1 burin plat SDS (14 x 250 mm)
• 1 burin pointu SDS (14 × 250 mm)
• 1 poignée supplémentaire
• 1 protection anti-poussière
• 1 boîte de graissé
• 1 mallette de transport
• 1 mode d'emploi

\section*{Caracteristiques techniques}

Paramètre Valeur
Modèle PRDS 11-230V
Raccordement secteur 1/N/PE ~ 230 V / 50 Hz
Puisance absorbée 1600 W
Régime à vide 0 – 800 min	-1
Fréquence de frappe 0 – 4000 min	-1
Force de frappe : 6 J
Niveau de régime 5
Plage de serrage du mandrin max. 13	mm
Diamètre de perçage max.
Bois	40 mm
Métal	13 mm
Béton	32 mm
Poids 6 kg
Classe de protection	II / ☑
Niveau sonores selon EN 60745
perçage avec percussion
Niveau de pression sonore LpA	93,5 dB(A)
Niveau sonore LWA	104,5 dB(A)
Incertitude K 3 dB(A)
Informations relatives aux vibrations selon EN 60745
Valeur d'émission vibratoire, perçage à percussion dans le béton ah	15,037 m/s2
Incertitude K 1,5 m/s	2
Valeur d'émission vibratoire burinage ah	14,868 m/s2
Incertitude K 1,5 m/s	2

Portez une protection auditive.

Le bruit peut avoir un effet néfaste sur l'audition.

Indications relatives aux informations sur le niveau sonore et les vibrations :

• Le niveau de vibrations indiquedans cette notice a etemesuré selon un procedede mesure normedans EN 60745 et peutetreutilise pour comparer les appareils. Il est possible d'utiliser également la valeur d'émission de vibrations indiquée pour une évaluation préliminaire de l'exposition.

Attention

Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectuee de maniere erronee.

• Le niveau de vibrations change selon l'utilisation de l'outil électricque et peut donc différer dans certains cas des valeurs individues dans cette notice. L'exposition aux vibrations pourrait être sous-estimée lorsque l'objet électricque est utilisé régulièrement de cette manière. Pour une estimation précise de l'exposition aux vibrations pendant une certaine période de travail, il faut aussi prendre en compte les périodes où l'appareil est étéint et les périodes où il fonctionne mais n'est pas effectivement utilisé. Cela peut réduire sensiblement l'exposition aux vibrations pendant la durée totale de travail.

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entrepose de l'appareil.

Transport

Utilisez une mallette adaptée au transport de l'appareil afin de le protégé contre les influences extérieures.

Veuillez observer les consignes suivantes avant chaque transport :

• Arretez l'appareil.
• Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Laissez refroidir l'appareil.
• Retirez l'outil du porte-outil.

Stockage

Veuillez respecter les consignes suivantes avant chaque entreprises :

• Arrêtez l'appareil.
• Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Laissez refroidir l'appareil.
• Retirez l'outil du porte-outil.
• Nettoyez l'appareil conformément aux indications figurant au chapitre Maintenance.
• Rangez-le dans la mallette de transport de l'appareil fournie afin de le protégé.

Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :

• au sec et protégé du gel et de la chaleur
• à une température ambiente inférieure à 45^
• dans la mallette de transport dans un endroit protégé de la poussière et de l'exposition directe du soleil

Mise en service

Déballage de l'appareil

• Retirez la mallette de transport de l'emballage.

Avertissement relat à la tension électrique

Électrocution provoquee par une isolation insuffisante. Contrôlez l'appareil avant chaque utilisation pour détector d'eventuels endommagements et pour en assurer le bon fonctionnement.

N'utilisez plus l'appareil si vous détectez des endommagements.

N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!

• Contrôlez l'intégrité du contenu de la mallette de transport et la présence eventuelle de déteriorations.

Avertissement

Danger de suffocation!
Veuillez ne pas laisser trainer les emballages vides.
Ils pourrait etre dangereux pour les enfants.

• Éliminez l'emballage conformément à la législation nationale en vigueur.

Changement d'outil

L'appareil est doté d'un porte-outil conforme au système SDS-plus.

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Procedez de la maniere suivante pour retarder ou insérer l'outil :

1. Poussez le porte-outil SDS-plus (1) vers l'arrière et tenez-le fermement dans cette position.
2. Insérez l'outil (par exemple le burin plat, 10) dans le porte-outil.

1. Relâchez le porte-outil SDS-plus (1).
2. Vérifiez que l'outil est bien fixé.

Réglage de la poignée supplémentaire

La poignee supplémentaire est deja premontee. N'utilise pas l'appareil sans la poignee supplémentaire.

La poignee supplémentaire est reglable a volonté sur 360^ Procedez de la maniere suivante pour positionner la poignee supplémentaire:

1. Desserrez la poignée supplémentaire (13) en la faisant tourner.

La sangle de serrage de la poignée se relâche.

1. Positionnez la poignee supplémentaire (13) comme vous le souhaitez.

1. Resserrez la poignee supplémentaire (13).

1. Verifiez la bonne fixation de la poignee supplémentaire(13). Au besoin, tournez-la davantage pour assurer son serrage.

Présélection du régime

Le régime requis dépend du matériel et des conditions de travail et peut être définis lors d'un essai pratique.

• Sélectionnez un niveau faible pour un matériel tendre.
• Sélectionnez un niveau élevé pour un matériel dur.

La plage de réglage va du niveau 1 au niveau 5. Il est possible de modifier le régime préselectionné à tout moment.

1. Tournez la molette (5) sur le niveau de régime souhaite.

Mise en place de la butée de profondeur (option)

La butée de profondeur vous permet de définir la profondeur de déténstration des meches.

1. Desserrez la vis d'arrêt (2) du support.
2. Mettez en place la butée de profondeur (6).

1. Reglez la butée de profondeur (6) à la longueur souhaitée.
2. Resserrez la vis.

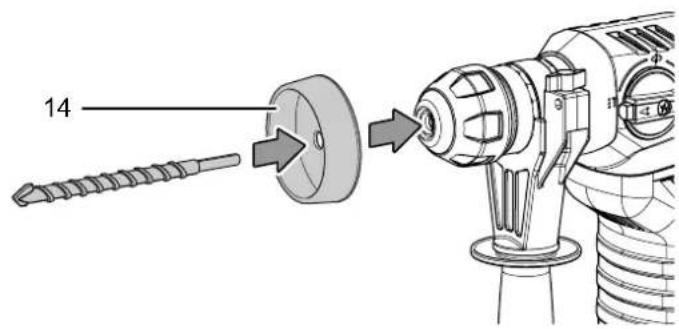

Utilisation de la protection anti-poussiere (option)

Utilisez la protection anti-poussière (14) lorsque vous percez au-dessus de votre tête, afin de vous protégger ainsi que vous outil contre les poussières qui tombent.

1. Insérez la mèche dans le porte-outil SDS-plus (1) à travers la protection anti-poussière (14).

Utilisation du mandrin à couronne dentée (option)

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.

1. Poussez le porte-outil SDS-plus (1) vers l'arrière et tenez-le fermement dans cette position.
2. Insérez le mandrin à couronne dentée (7) dans le porteoutil SDS-plus (1).

1. Relâchez le porte-outil SDS-plus (1).

2. Verifiez laonne fixation du mandrin a couronne dentee (7).

3. Ouvrez le mandrin à couronne dentée (7) au moyen de la clé de mandrin (8).

4. Insérez l'outil requis dans le mandrin à couronne dentée (7).
5. Serrez le mandrin à couronne dentée (7) au moyen de la clé de mandrin (8).

Info

Utilisez le mandrin à couronne dentée optionnel uniquement en mode perçage.

Le selecteur de fonction avec touche de déverrouillage (3) doit se couver en position t l'interrupteur de frappe (12) en position

Branchement du cordon secteur

1. Raccordez la fiche secteur à une prise de courant protégée selon les règles de l'art.

Levoyant de fonctionnement (16)sallumedesque le cordonsecteurestbranched.

Utilisation

Conseils et indications pour la manipulation du perforateurburineur

Généralités relatives au perçage :

• Faites régulierement de petites pauses pendant le perçage. Ce faisant, retirez la meche du trou afin qu'elle puisse refroidir.
  Assurez la piece à usiner avec un dispositif de fixation ou un etau.

• Sélectionner la vitesse d'après la qualité du matériel et la taille de la mèche :

• vitesse elevée pour un petit diamètre de perçage ou un matériel tendre

• vitesse faible pour un grand diamètre de perçage ou un matériel du

• Marquez l'emplacement du trou de perçage à l'aide d'un accessoire ajust.

• Sélectionnez une vitesse faible pour le début du perçage.

Perçage dans le métal :

Utilisez une mèche appropriée au métal (par ex. mèche de High Speed Steel (HSS)).
- Percez d'abord avec une petite mèche pour un grand diamètre de perçage.
- Vous devriez refroidir la mèche avec un lubrifiant approprié pour obtenir de plusieurs résultats.
- Vous pouvez également utiliser les mèches pour métal pour percer le plastique.

Perçage dans le bois :

Utilisez une mèche appropriée au bois.
- Placez un bloc de bois sous la pierce et percez des deux cotes, afin que le bois ne se rompe pas à lors du percage.
- Utilisez une mèche à bois dotée d'une pointe centrale, utilisez une mèche spirale pour les perçages profonds et une mèche Forstner pour les grands diamètres de perçage.

Perçage dans la maconnerie / la brique avec la fonction percussion :

Utilisez une mèche adaptée à la maconnerie / la brique.
Pour buriner de manière générale :
Utilisez un burin adapté à la tâche.

Mise en marche et arrêt de l'appareil

Portez toujours vous équipement personnel de protection lorsqu'you travailliez avec I'appareil.

1. Vérifiez que l'outil monté est adapté aux travaux prévus.
2. Verifiez que le niveau de régime selectionné est adaptée aux travaux prévus.
3. Verifiez que la pierce est bien sécurisée et que la surface de travail est préparée en conséquence.
4. Appuyez l'outil contre la pièce lorsque vous travailliez avec la fonction frappe activée.
5. Tenez l'appareil fermement avec les deux mains.
6. Appuyez sur l'interrupteur marche / arrêt (4) et maintenez-le pressé pendant l'utilisation.

Vous pouvez commander le régime par l'intermédiaire de la pression exercée sur l'interrupteur marche/arrêt (4). Une pression légère signifie un régime faible, une forte pression un régime élevé.

L'appareil se met en marche avec les réglages définis en dernier lieu.

1. Relâchez le bouton marche/arrêt (4) afin d'arrêter l'appareil.
2. Attendez l'arrêt complet de l'appareil avant de le poser.

Sélection du mode de fonctionnement

Le sélecteur de fonction (3) vous permet de définir si vous poulez pincer seulement, pincer avec percussion ou buriner ainsi que de changer la position du burin sur 360^ . Avec l'interrupteur de frappe (12), vous activez la fonction frappe (perçage avec percussion ou burinage) ou vous la désactiverz (perçage).

1. Placez le/selecteur de fonction (3) sur la position souhaitation. Le/selecteur de fonction est doté d'une touche de déverrouillage que vous devez tout d'abord enforcer lorsque vous foulez changer sa position.

1. Placez l'interrupteur de frappe (12) sur la position souhaitatione.

Mode de fonctionnement:perçage

Mode de fonctionnement: burinage

Mode de fonctionnement:perçage avec percussion

Fonction : changement de position du burin

Si vous souhaitez changer la position de l'outil avant ou pendant l'utilisation en mode burinage, précédez de la manière suivante :

1. Arrêtez l'outil en relâchant l'interrupteur marche /arrêt (4).
2. Placez le selecteur de fonction (3) sur la position .
   3.Modifiez l'angle de I'outil en le tournant a la main dans la position souhaitee.

1. Replacez le selecteur de fonction (3) sur la position pour poursuivre votre travail.

Info

Si le selecteur de fonction (3) se trouve sur la position t l'interrupteur de frappe (12) sur la position, 1 apparéil se trouve au point mort, c'est-à-dire qu'aucun mouvement de rotation ou de frappe n'a lieu.

Mise hors service

Avertissement relat à la tension électrique

Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arrêtez l'appareil.
• Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Si besoin est, laissez refroidir l'appareil.
• Retirez l'outil de l'appareil (voir chapitre Mise en service).
• Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
• Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.

Accessoires disponibles

Avertissement

Utilisez uniquement les accessoires et les apparciels auxiliaires mentionnés dans la notice d'instructions. L'utilisation d'autres outils et d'autres accessoires que ceux recommendés dans la notice d'instructions peut entrainer un risque de blessure.

Accessoires Numéro d'article
Jeu de 11 mèches et burins SDS 6.205.00	01.101

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté controlé à plusieurs reprises. Malgré tout, si l'appareil avait prisenter des dysfonctionnements, contrôle-le en vous conformant à la liste suivante :

Toutes les tâches de dépannage nécessitant l'ouverture du boîtier sont à réaliser par une entreprise d'électricité spécialisée ou par la société Trotec.

Une légère fumée ou une odeur apparait lors de la première utilisation :

• Il ne s'agit ni d'un dernier ni d'une panne. Ce phénomène disparaitrapidement après un certain temps de fonctionnement.

L'appareil ne se met pas en marche :

• Verifiez le raccordement au secteur.
• Verifiez le bon etat du cordon et de la fiche secteur. Si vous constatez que l'appareil est endommagé, n'essayez pas de le remettre en marche.

Si le cordon secteur de cet appeareil est endommagé, il doit être remplace par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque.

• Vérifiez lefuse ou le disjoncteur secteur.

Info

Attendez au moins 10 minutes avant de remetre l'appareil en marche.

Le moteur tourne, mais il n'y a ni frappe, ni mouvement de rotation :

• Verifiez si le sélection de fonction (3) se trouve en position Tt l'interrupteur de frappe (12) en position L'appareil se trouve au « point mort», c'est à dire qu'il n'y a ni mouvement de rotation, ni frappe. Sélectionnez le mode de fonctionnement souhaité par l'intérimédiaire des deux sélections (3) et (12).

La mèche ne pénétre pas/pénétre à peine dans le matériel à pincer :

• Vérifiez si le régime moteur sélectionné est correct. Pour un matériel dur, il se peut qu'un régime plus élevé soit nécessaire.
• La fonction perçage ouperçage avec percussion doit être seLECTIONnée.
• Verifiez si vous avez besoin une mèche adaptée.
• Verifiez si le sélecteur de fonction (3) se trouve en position. Cette position est adaptée uniquement à la fonction burinage.

Le burin ne pénétre pas/pénétre à peine dans le matériel :

• Vérifiez si le régime moteur sélectionné est correct. Pour un matériel duur, il se peut qu'un régime plus élevé soit nécessaire.
• Vérifiez si vous avez besoin un outil adapté.
• Vérifiez si l'interrupteur de frappe (12) se trouve en position. Cette position est adaptée uniquement à la fonction perçage.

Info

Attendez au moins 10 minutes avant de remetre l'appareil en marche.

L'appareil devient brulant :

• Verifiez si l'outil convient aux travaux à effectuer.
• Les fentes d'aération doivent être libres afin d'eviter une surchauffe du moteur.
• Sélectionnez un régime moins élevé.

Info

Attendez au moins 10 minutes avant de remetre l'appareil en marche.

Remarque

Attendez au moins 3 minutes après avoir terminé les travaux de maintenance et de réparation. Puis, remettez l'appareil en marche.

L'appareil ne fonctionne pas parfaitement après les contrôles :

Contactez le service après-venture. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.

Entretien

À respecter avant tous travaux de maintenance

Avertissement relat à la tension électrique
Ne touche jamais la fiche d'alimentation avec mains humides ou mouillées.

• Arrêtez l'appareil.
• Debranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
• Laissez entierement refroidir l'appareil.

Avertissement relat à la tension électrique

Tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise spécialisée homologuee ou par la société Trotec.

Indications de maintenance

• Graissez régulierement, après emploi, le porte-otil (1) avec un peu de graisse contenu dans la boîte de graisse (15) fournie avec l'appareil.

Nettoyage

L'appareil doit être nettoyé avant et après chaque utilisation.

Avertissement relat à la tension électrique

Risque d'electrocution provoquee par la pénétration de liquide dans le boîtier!
Ne plongez pas l'appareil et les accessoires dans l'eau.
Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.

• Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénétre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilise pas de déterments agressifs, comme les arosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.
• Séchez l'appareil avec un chiffon doux et non pelucheux.
• Sechez les embouts avec un chiffon doux et non pelucheux.
• Les dépôts de poussière sont à retarder des orifices d'airation afin d'éviter une surchauffe du moteur.
• Retirez la poussière de perçage et, le cas échéant, les copeaux de bois du porte-outil SDS ou du mandrin à couronne dentée.
• Graissez légèrement le porte-outil avec de laGRAISSMachine avant d'insérer de nouveau un outil.

Élimination

Le pictogramme représentant une poubelle barrée, apposé

sur un apparéil électrique oulectronique, signifie que celui-ci ne doit pas être éliminé avec les ordures menagères. Des points de collecte Gratis pour les apparéils electriques ou electroniques usages sont à votre disposition àproximé de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouvrez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibiltés de prise en charge. Sinon, adressez-vous à une entreprise homologue dans votre pays pour le recyclage et l'élimination des apparéils electriques usages.

La collecte séparée des apparèils électriques et électroniques usages permet leur réutilisation eventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersir.

Déclaration de conformité

Traduction de la déclaration de conformité originale conformément à la directive CE Machines 2006/42/CE, annexe II, partie 1, section A

Nous, société Trotec GmbH, déclarons sous notre seule responsabilité que le produit désigné ci-après a été développé, concu et fabriqué conformément aux exigences de la directive CE Machines, version 2006/42/CE.

Modèle / produit : PRDS 11-230V

Type: perforateur-burineur

À partir de l'année modèle: 2021

Normes harmonisées appliquées :

EN 55014-1:2017
EN 60745-1:2009/A11:2010
EN 60745-2-6:2010

Normes et specifications techniques nationales appliquées :

EN 55014-2:2015
EN 61000-3-3:2013/A1:2019
EN IEC 61000-3-2:2019

Nom du fabricant et de la personne autorisée à étabir les documents techniques :

Trotec GmbH

Lieu et date de la déclaration :

Heinsberg, le 16.06.2021
