207522 - Commutateur HDMI MANHATTAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur HDMI 3 ports
Nombre d'entrées HDMI	3 (IN1, IN2, IN3)
Nombre de sorties HDMI	1
Résolution maximale supportée	1080p (Full HD) à 60 Hz
Alimentation	5 V CC via port USB (adaptateur secteur inclus)
Consommation électrique	Moins de 1 W
Télécommande	Infrarouge avec capteur externe (jack 3,5 mm)
Voyants DEL	Alimentation et connexion du port actif
Commutation manuelle	Bouton physique « Switch » sur l'appareil
Matériau du boîtier	Plastique ABS
Dimensions (L x l x h)	Environ 10 x 5 x 2 cm
Poids	Environ 50 g
Température de fonctionnement	0 °C à 40 °C
Compatibilité HDCP	Oui
Contenu de la boîte	Commutateur, télécommande, capteur IR, adaptateur USB, adhésif double-face, manuel d'utilisation
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques ou abrasifs.
Sécurité	Ne pas exposer à l'humidité, à la pluie ou à des températures extrêmes. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Aucune pièce remplaçable par l'utilisateur. En cas de dysfonctionnement, contacter le service après-vente.
Informations générales	Marque : Manhattan, Modèle : 207522. Conforme à la directive R&TTE 1999/5/CE.

FOIRE AUX QUESTIONS - 207522 MANHATTAN

Comment connecter le commutateur HDMI ?

Branchez le câble HDMI de votre source (ex. console, décodeur) sur l'une des entrées IN1, IN2 ou IN3. Connectez ensuite votre écran (TV, moniteur) à la sortie OUT à l'aide d'un câble HDMI. Enfin, alimentez le commutateur via le port USB avec l'adaptateur secteur fourni.

Comment sélectionner une source d'entrée ?

Vous pouvez appuyer directement sur la touche IN1, IN2 ou IN3 de la télécommande pour choisir la source souhaitée. Vous pouvez également utiliser le bouton « Switch » situé sur l'appareil ou le bouton fléché circulaire de la télécommande pour faire défiler les sources.

La télécommande ne fonctionne pas, que faire ?

Vérifiez que le capteur infrarouge externe est bien branché au port IR du commutateur et qu'il est en ligne de mire directe avec la télécommande. Assurez-vous qu'aucun obstacle ne bloque le signal. Remplacez les piles de la télécommande si nécessaire.

Aucun signal sur l'écran, pourquoi ?

Vérifiez que la source et l'écran sont allumés et que les câbles HDMI sont correctement branchés. Assurez-vous que le commutateur est alimenté (le voyant DEL d'alimentation doit être allumé). Essayez de sélectionner manuellement une autre entrée avec le bouton Switch ou la télécommande.

Le voyant d'alimentation ne s'allume pas.

Assurez-vous que l'adaptateur USB est bien branché au commutateur et à une prise secteur fonctionnelle. Essayez un autre câble USB ou un autre port USB si vous utilisez un hub. Si le problème persiste, l'appareil est peut-être défectueux.

Puis-je connecter une console de jeu ?

Oui, vous pouvez connecter toute source HDMI comme une console de jeu, un lecteur Blu-ray, un décodeur TV, etc. Assurez-vous que la résolution de sortie de la console est compatible (1080p maximum).

Quelle est la résolution maximale supportée ?

Ce commutateur supporte une résolution maximale de 1080p (Full HD) à 60 Hz. Il n'est pas compatible avec les résolutions 4K.

Comment utiliser le capteur infrarouge externe ?

Insérez la prise 3,5 mm du câble infrarouge dans le port marqué IR du commutateur. Placez le capteur en ligne de mire directe de la télécommande, puis fixez-le à l'aide de l'adhésif double-face fourni. Le capteur permet de recevoir les signaux même si l'appareil est caché.

Le commutateur est-il compatible avec les câbles HDMI 2.0 ?

Oui, il est compatible avec les câbles HDMI 2.0, mais la bande passante est limitée à la norme HDMI 1.4 (1080p à 60 Hz). Les câbles HDMI 2.0 peuvent être utilisés sans problème.

Où trouver le manuel d'utilisation ?

Le manuel d'utilisation est disponible en téléchargement gratuit au format PDF sur des sites comme notice-facile.com. Vous pouvez également le trouver sur le site du fabricant Manhattan Products.

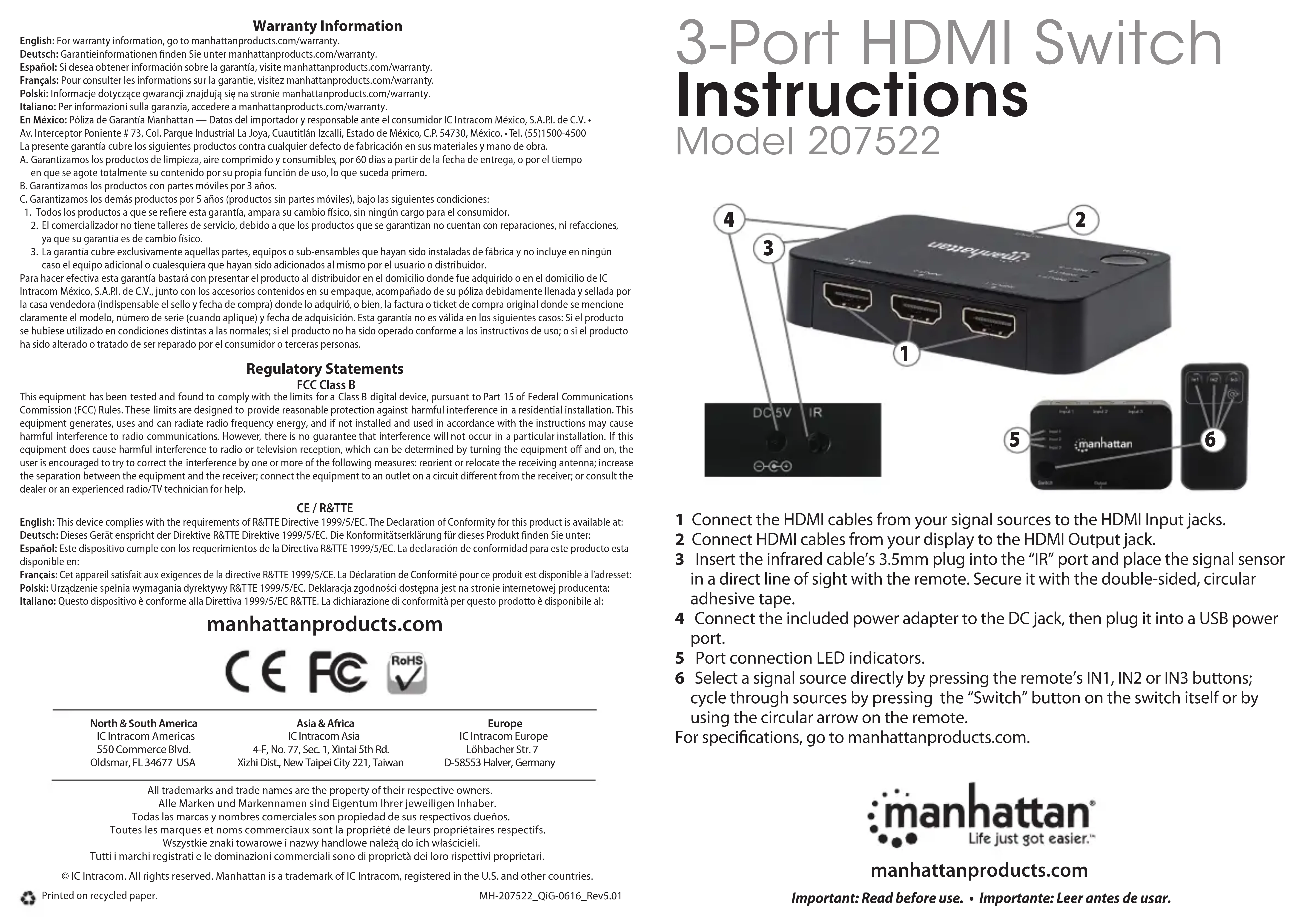

MODE D'EMPLOI 207522 MANHATTAN

Français: Cet appareil satisfait aux exigences de la directive R&TTE 1999/5/CE. La Déclaration de Conformité pour ce produit est disponible à l'adresset:

Toutes les marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.

DQ5V IR 1 2 3 4 5 6 Manhattan

Français: Répartiteur HDMI 3 ports

1Connectez le câble HDMI de votre source de signal à l'entrée HDMI.
2 Connectez les câbles HDMI de vos écrans aux sorties HDMI.
3 Insérez la prise 3,5 mm du câble infrarouge dans le port « IR » et positionnez le capteur de signal en ligne de mire directe de la télécommande. Fixez-le à l'aide de l'adhésif circulaire double-face.
4 Connectez l'adaptateur secteur inclus au jack d'alimentation, puis branchez-le à un port d'alimentation USB.
5 Voyants DEL : alimentation et connexion du port.
6 Sélectionnez une source de signal en appuyant directement sur la touche IN1, IN2 ou IN3 de la télécommande. Pour faire défiler les sources, vous pouvez appuyer sur le bouton « Switch » de l'interrupteur ou utiliser le bouton fléché circulaire de la télécommande.
Vous trouvez les spécifications sur manhattanproducts.com.
